Type de produit	Barre de son (Soundbar) avec caisson de basses sans fil et enceintes ambiophoniques en option
Marque	Samsung
Modèle	HW-K470
Dimensions (Unité principale)	908,5 x 53,5 x 70,5 mm (L x H x P)
Poids (Unité principale)	2,0 kg
Dimensions (Caisson de basses)	179,0 x 361,0 x 299,5 mm
Poids (Caisson de basses)	4,6 kg
Alimentation	Adaptateur CA/CC, tension secteur CA
Puissance de sortie totale	Unitaire : 40 W/canal x 4 (6 ohms), Caisson : 140 W (3 ohms), Ambiophoniques : 80 W/canal x 2 (3 ohms)
Connectivité sans fil	Bluetooth (A2DP, AVRCP), TV SoundConnect
Entrées	HDMI (ARC), optique numérique, AUX analogique, USB (hôte)
Formats audio supportés	LPCM 2ch, Dolby Audio, DTS, MP3, WMA, AAC, WAV, OGG, FLAC
Fonctions principales	Application Samsung Audio Remote, expansion du son ambiophonique, modes sonores (Standard, Musique, Voix claire, Sport, Film, Nuit), synchronisation audio, AnyNet+, mise en marche automatique
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Débrancher avant nettoyage. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Contacter le service client Samsung ou un centre agréé. La pile de la télécommande est remplaçable (CR2032).
Plage de température de fonctionnement	+5°C à +35°C
Accessoires inclus	Télécommande avec pile, cordons d'alimentation (x3), adaptateur CA/CC, câble optique, guide de fixation murale, supports muraux, vis

FOIRE AUX QUESTIONS - HWK470 SAMSUNG

Comment connecter la Soundbar à mon téléviseur via Bluetooth ?

Pour utiliser TV SoundConnect, allumez le téléviseur et la Soundbar, puis sélectionnez le mode TV sur la Soundbar. Sur le téléviseur, acceptez la connexion. Assurez-vous que votre téléviseur Samsung prend en charge cette fonction (modèles à partir de 2012).

Que faire si le caisson de basses ne se connecte pas automatiquement ?

Vérifiez que les témoins LED bleus cessent de clignoter. Si le voyant est rouge ou clignote, effectuez une connexion manuelle : appuyez 5 secondes sur le bouton ID SET à l'arrière du caisson et du module SWA-8000S, puis maintenez enfoncé le bouton de la télécommande lorsque l'unité principale est éteinte. Allumez ensuite l'unité principale.

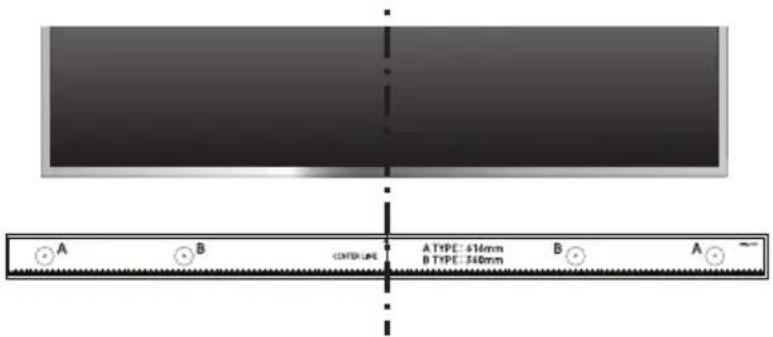

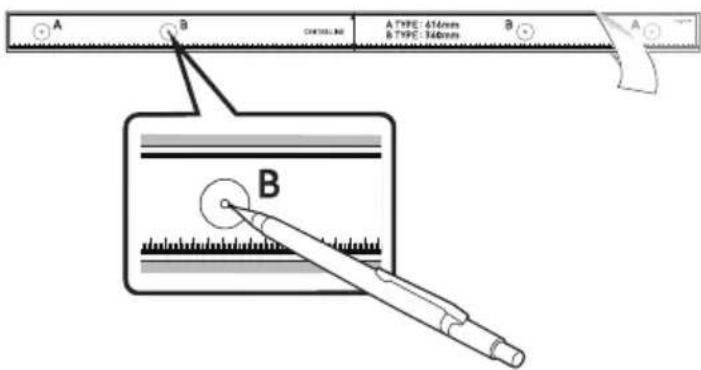

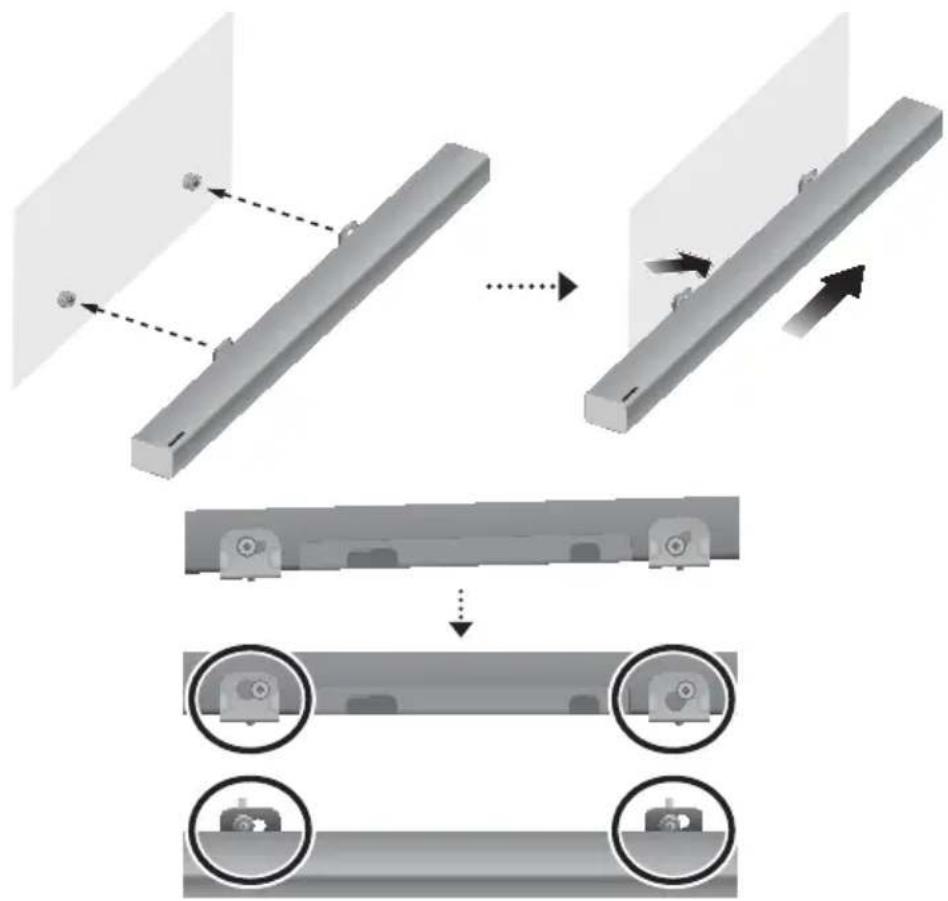

Comment installer la Soundbar au mur ?

Utilisez le guide de fixation murale fourni pour marquer les emplacements de perçage. Percez des trous, insérez des chevilles si nécessaire, puis vissez les supports de vis. Fixez les supports muraux à la Soundbar avec les vis fournies, puis accrochez-la sur les supports muraux.

Puis-je utiliser la télécommande de mon téléviseur pour contrôler la Soundbar ?

Oui, maintenez enfoncé le bouton (o) SOUND pendant 5 secondes jusqu'à l'affichage de « TÉLÉCOMMANDE DU TÉLÉVISEUR ACTIVEE ». Seuls les boutons volume +/- et muet fonctionnent. Cette fonction est compatible avec certaines marques (VIZIO, LG, Sony, etc.).

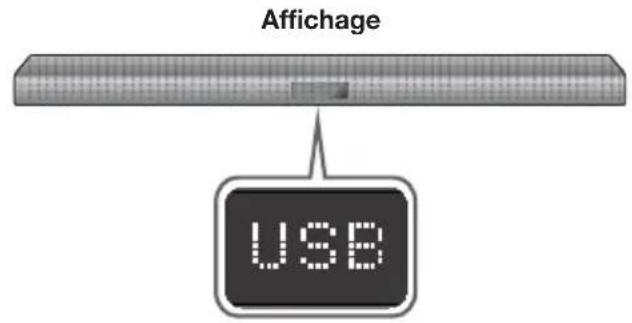

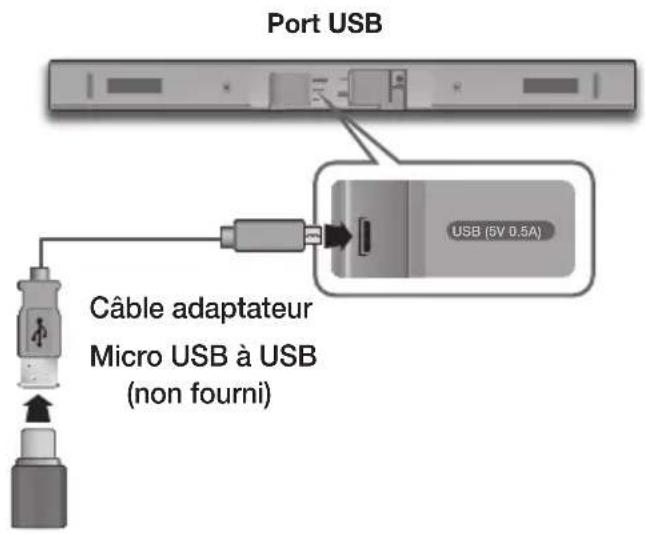

Comment lire de la musique à partir d'une clé USB ?

Branchez un adaptateur Micro USB vers USB (non fourni) sur le port Micro USB de la Soundbar, puis connectez votre clé USB. Sélectionnez le mode USB avec la touche Source. La Soundbar lit les fichiers MP3, WMA, AAC, WAV, OGG, FLAC.

La fonction de mise en marche automatique ne fonctionne pas, que faire ?

Assurez-vous que la liaison de mise en marche automatique est activée : en mode D.IN, maintenez enfoncé le bouton de la télécommande pendant 5 secondes jusqu'à affichage de « ON - POWER LINK ». Vérifiez également le branchement optique.

Comment synchroniser l'audio et la vidéo en cas de décalage ?

Appuyez sur le bouton SOUND CONTROL pour sélectionner AUDIO SYNC, puis utilisez les boutons + et - pour régler le délai de 0 à 300 ms. Cette fonction n'est pas disponible en mode USB, TV ou Bluetooth.

Quels sont les formats de fichier USB pris en charge ?

La Soundbar supporte FAT16 et FAT32. Les extensions compatibles sont MP3, WMA, AAC, WAV, OGG, FLAC. Les fichiers DRM, NTFS et les disques durs externes ne sont pas pris en charge.

Puis-je connecter des enceintes ambiophoniques arrière ?

Oui, branchez les enceintes ambiophoniques au module sans fil SWA-8000S (vendu séparément). Placez-les de chaque côté de votre position d'écoute, à environ 60-90 cm au-dessus des oreilles. Le module se connecte automatiquement à la Soundbar.

Comment nettoyer la Soundbar ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques, d'alcool ou de solvants. Évitez que de l'eau pénètre à l'intérieur.

MODE D'EMPLOI HWK470 SAMSUNG

Manuel d'utilisation

Soundbar audio sans fil

Imaginez les possibités

Merci d'avoir choses i cet apparéil Samsung.

Pour obtenir une assistance plus complète, veuillez enregistrer votre apparéil sur

www.samsung.com/register

FONCTIONNALITÉS

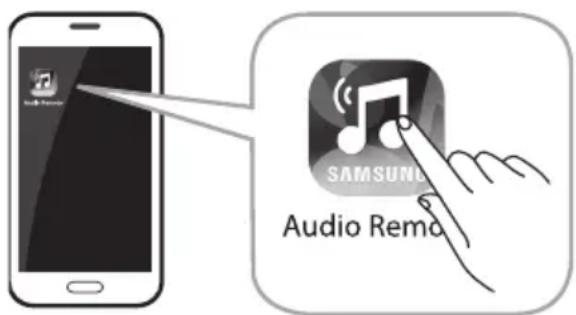

Application Samsung Remote

Tenez la télécommande de votre Soundbar dans le creux de votre main avec un apparéil intelligent Android doté de l'application Samsung Audio Remote. Cette application pratique vous permet de contrôle toutes les fonctions de base de votre Soundbar telles que la mise sous/hors tension, le volume et les commandes multimédia. Elle vous permet également de contrôle des fonctions personnalisables telles que l'égalisateur.

Expansion du son ambiophonique

La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son.

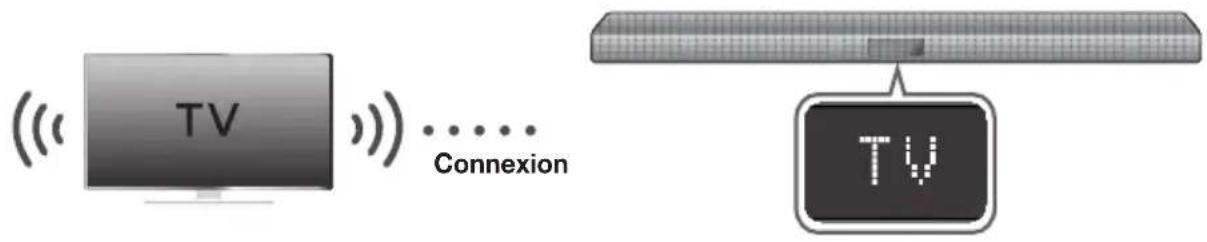

TV SoundConnect

Écoutez le contenu audio de votre téléviseur via la Soundbar, en connectant votre téléviseur et la Soundbar par Bluetooth à TV SoundConnect. La simplicité de connexion et l'absence de cables qui trainent entre la Soundbar et le téléviseur vous permet demettre en valeur le design plat et sobre de deux systèmes, tout en conservant une appearance soignée de votre espace.

Vous contrôlez facilement la Soundbar et le téléviseur depuis une seule télécommande.

HDMI

La connexion HDMI permet de transmettre simultanément des signaux audio et video numériques et offre une meilleure qualite d'image.

L'appareil est également équipé de la fonction ARC qui vous permet d'éçouter le son de votre téléviseur sur la Soundbar via un cable HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

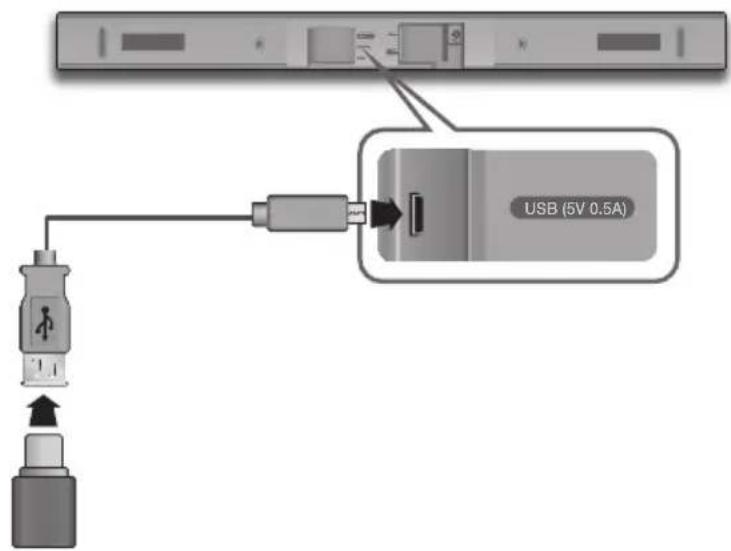

Prise en charge de la fonction USB HOST

Vou puez connecter des peripheriques de stockage USB externes (lecteurs MP3, cle USB, etc.) afin d'en dire les fichiers musicaux à l'aide de la fonction USB HOST de la Soundbar.

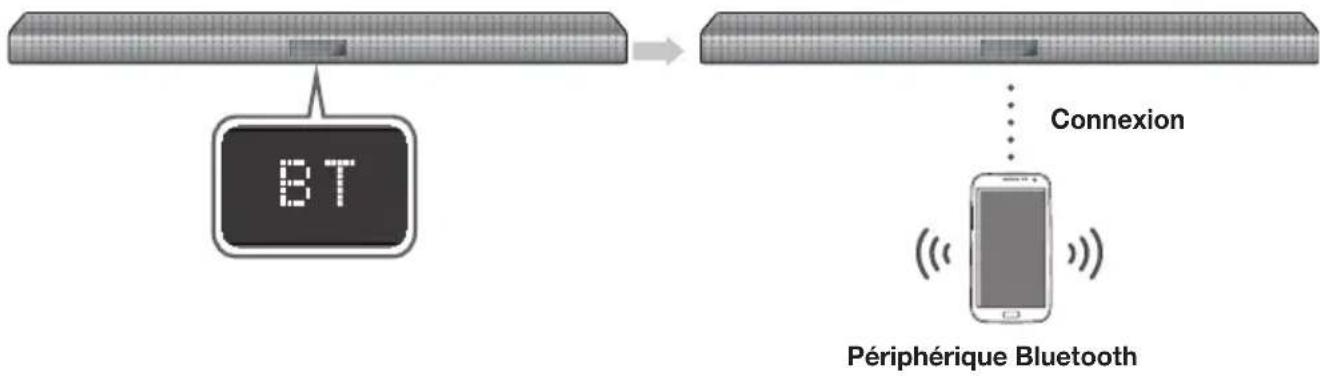

Fonction Bluetooth

Vous pouvez connecter un périphérique Bluetooth à la Soundbar pour écouter de la musique avec un son stéreo de haute qualité, tout cela sans fil !

LICENCES

DOLBY AUDIO

ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR	!		Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
		!	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

®	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (présde terre) n'est requis.
~	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
—	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
®i	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT: pour réduire les risques d'incendie ou de décharge électrique, veuilles ne pas exposer cet apparéil à la pluie ou à l'humidité.

ATTENTION:POURÉVITER LES RISQUES DE DÉCHARGE ELECTRIQUE,VEILLEZ À FAIRE CORRESPONDRE LA BROCHE LA PLUS LARGE DE LA PRISE À L'EMPLACEMENT LE PLUS LARGE,EN L'INSERANT COMPLETÉMENT.

• Cet apparéil doit toujours être branché à une prise CA équipée d'une broche de mise à la terre.
  Pour debrancher I'appareil, il convient de retarder la fiche de la prise murale, laquelle doit donc etre facilement accessible.

ATTENTION

• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objets contenant un liquide (ex : un vase) sur l'appareil.
  Pour eteindre complteement l'appareil, you devez retirer le cordon d'alimentation de la prise murale.Par consequent, le cordon d'alimentation doit etre facilement accessible a tout moment.

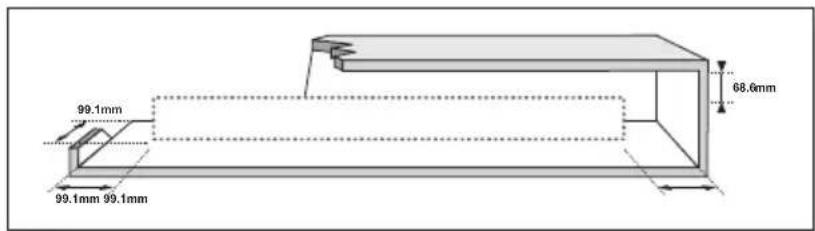

CONSIGNES

Assurez-vous que l'alimentation CA de votre domicile est conforme aux instructions d'alimentation indiquées sur l'étiquette d'identification située en bas de votre apparéil. Posez votre apparéil sur une surface horizontale appropriée (meuble), en veillant à laisser un espace suffisant (de 7 à 10 cm) autour de ce dernier afin de permettre la ventilation. Veillez à ne pas obstruer les orifices de ventilation. Ne posez pas l' apparéil sur un amplificateur ou un autre apparéil susceptible de devenir chaud. Cet apparéil est conçu pour une utilisation en continu. Pour éteindre complètement l' apparéil, débranchez la fiche CA de la prise murale. Débranchez l' apparéil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, debranchez la fiche CA de la prise murale. Les pointes de tension occasionnées par les éclairs risquent d'endommager l'appareil.

Protégez l'appareil contre l'humidité (ex.: vases), contre les sources de chaleur excessive (ex.: une cheminée) ou contre les appareils susceptibles de générer des champes magnétiques ou électriques importants. Débranche le cable d'alimentation de la prise murale CA en cas de dysfonctionnement de l'appareil.

Cet apparéil n'est pas destiné à un usage industriel. Il est destiné exclusivement à un usage personnel. De la condensation peut se former si vous apparéil est stocké dans un lieu où la température est BASSE.

Si l'appareil a eté transporte pendant l'hiver, attendez environ 2 heures pour qu'il attaigne la température ambiente avant toute utilisation.

N'exposez pas l'appareil à la lumière directe du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

La pile utilisée dans cet apparéil contient des produits chimiques néfastes pour l'environnement. Ne jetez pas lapile avec vos déchets menagers. N'exposez pas la pile à une source de chaleur excessive, à la lumière directe du soleil ou à des flammes.

Ne court-circuitez pas, ne demontez pas et ne faites pas surchauffer la pile.

Il existe un risque d'explosion si la pile n'est pas replacee correctement.

Lorsqu'un remplacement est nécessaire, utilisez uniquement le même type de pile ou un modele équivalent.

AVERTISSEMENT : N'INGÉREZ PAS LA PILLE. RISQUE DE BRULURE PAR PRODUIT CHIMIQUE. La télécommande fournie avec cet apparéil contient une pile piece/bouton. Si vous avalez la pile piece/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et qui peuvent être mortelles.

Maintenez les piles neuves et usagees hors de portee des enfants. Si le compartment de la pile ne ferme

pas correctement, cessez d'utiliser la telecommande et maintenez-la hors de portee des enfants. Si vous pensez qu'il est possible que la pile ait eté avalée ou place à l'intérieur d'une partie du corps, consultez immédiatement un medecin.

SOMMAIRE

2 MISE EN MARCHE

2 FONCTIONNALITES

3 CONSIGNES DE SECURITÉ

6 CONTENU

7 DESCRIPTIONS

7 PANNEAU AVANT / CÔTE DROIT

8 PANNEAU INFÉRIEUR

9 TELÉCOMMANDE

12 INSTALLATION

12 INSTALLATION DE LA SOUNDBAR

12 INSTALLATION DE LA FIXATION MURALE

17 BRANCHEMENTS

17 CONNEXION DU CAISSON DE GRAVES ET DU MODULE SWA-8000S

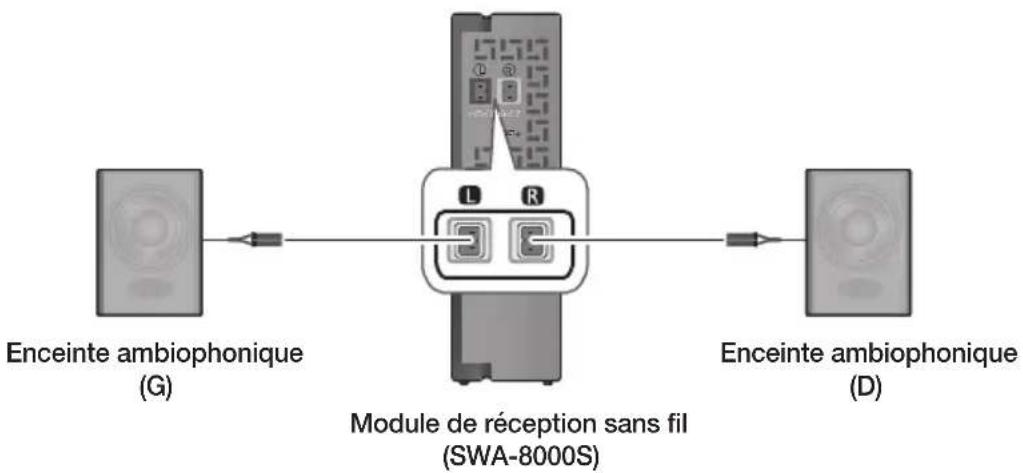

18 BRANCHEMENT DES ENCEINTES AMBIOPHONIQUES

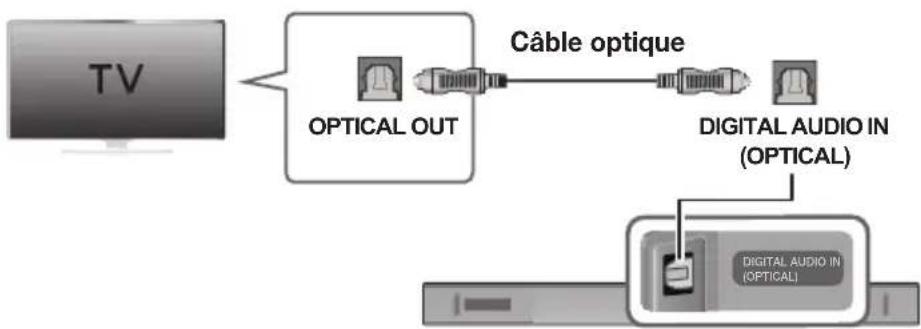

19 BRANCHEMENT À UN TÉLEVISEUR
19 BRANCHEMENT A UN TELEVISEUR

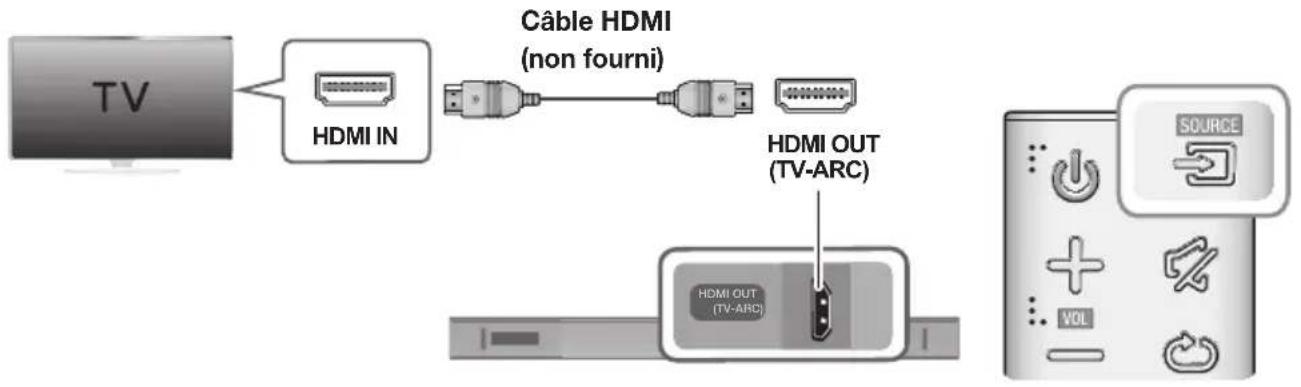

20 BRANCHEMENT À UN TÉLVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)
20 TV SoundConnect
22 CONNEXION À DES PÉRIPHÉRIQUES EXTERNES

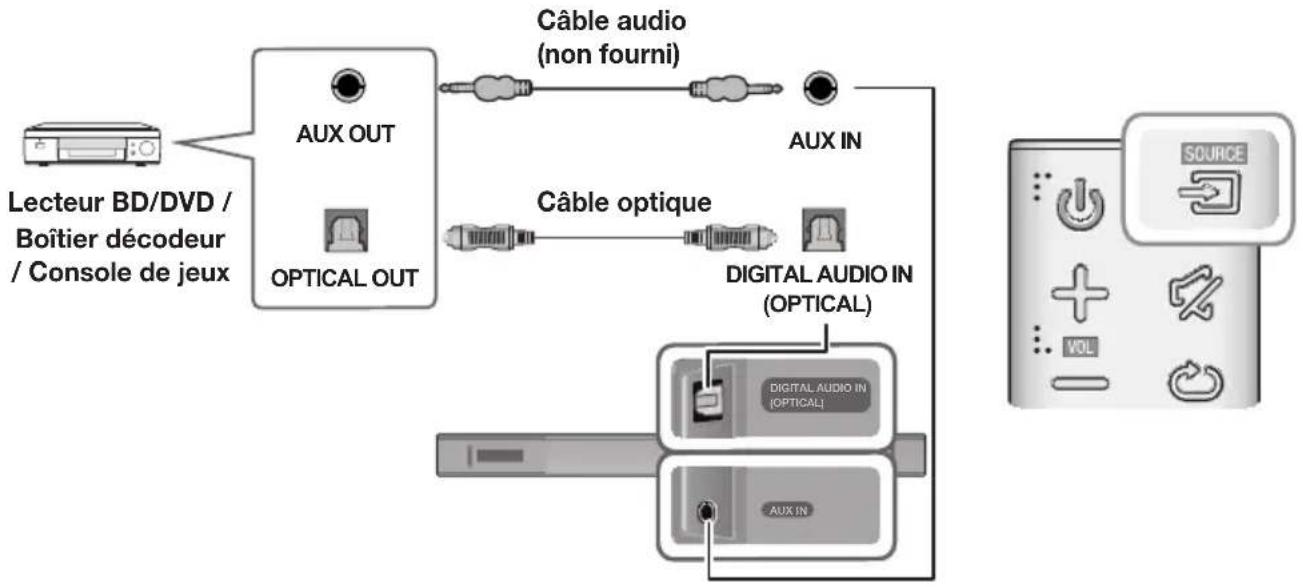

22 CABLE AUDIO OPTIQUE OU ANALOGIQUE

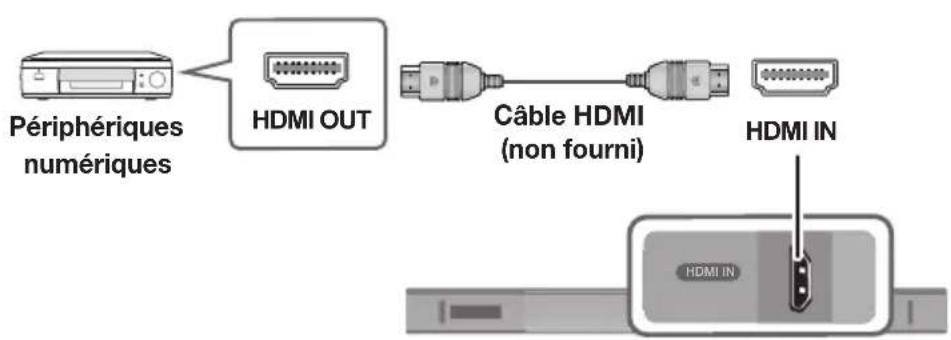

23 CABLE HDMI
23 USB

25 FONCTIONS

25 MODE D'ENTREE
26 Bluetooth
29 MISEÀ JOUR LOGICIELLE

30 DÉPANNAGE

30 DÉPANNAGE

31 ANNEXE

31 CARACTERISTIQUES TECHNIQUES

• Les figures et les illustrations présentes dans le present Manuel d'utilisation sont fournies à titre de referencia uniquement et peuvent différer de l'apparace réelle de l'appareil.
• Des frais de gestion pourront vous être factures dans les cas suivants:

(a) you demandez l'intervention d'un ingénieur mais il s'avere que l'appareil ne presente aucun dernier (c.-à-d. que l'utilisateur n'a pas lu le manuel d'utilisation).
(b) vous portez l'appareil dans un centre de réparation mais il s'avère que celui-ci ne présenteaucundéfaut(c.-à-d.que l'utilisateur n'a pas lu le manuel d'utilisation).

• Vous serez informé du montant des frais de gestion avant la visite d'un technicien.

CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez reconnaissance des termes suivants avant de dire le manuel d'utilisation.

Icônes utilisées dans le present manuel

Icône Terme Définition
!	Attention
	Remarque

Vérifiez que les accessoires ci-dessous sont fournis.

Télécommande / Pile au lithium (3 V : CR2032)

Cordon d'alimentation : 3 EA

Adaptatour CA/CC

Cable optique

Guide du système de fixation murale

Support de vis : 2 EA Vis : 2 EA

Fixation de support mural gauche

Fixation de support mural droite

• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Accessoires des enceintes

Enceintes ambiophoniques : 2 EA

Caisson de graves

Cable de I'enceinte: 2 EA

Module de réception sans fil (SWA-8000S)

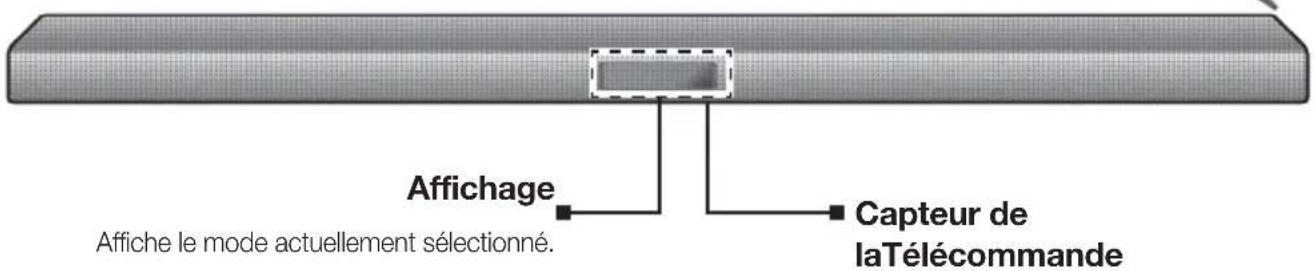

PANNEAU AVANT / CÔTE DROIT

Bouton+/- (Volume)

Permet de régler le volume.

La valeur numérique du niveau du volume apparaît sur l'écran du panneau avant.

Bouton - Source)

Permet de sélectionner l'entrée D.IN, AUX, HDMI, BT, TV ou USB.

• Lorsque l'appareil est sous tension, si vous appuyez sur le bouton (Source) pendant plus de 3 secondes, le bouton agit comme le bouton (Muet). Pour annuler la configuration du bouton (Muet), appuyez à nouveau sur le bouton (Source) pendant plus de 3 secondes.

Permet de mettre l'appareil sous et hors tension.

Lorsque you branchez le cordon CA, le bouton de mise sous/hors tension commencera a fonctionner dans 4 à 6 secondes.
- Lorsque vous allumez l'appareil, le son n'est émis qu'au bout de 4 à 5 secondes.
- Si vous souhaitez bénéficier du son de la Soundbar uniquement, vous doivent enceintes du téléviseur depuis le menu Configuration audio de votre téléviseur. Reportez-vous au manuel d'utilisation fourni avec votre téléviseur.

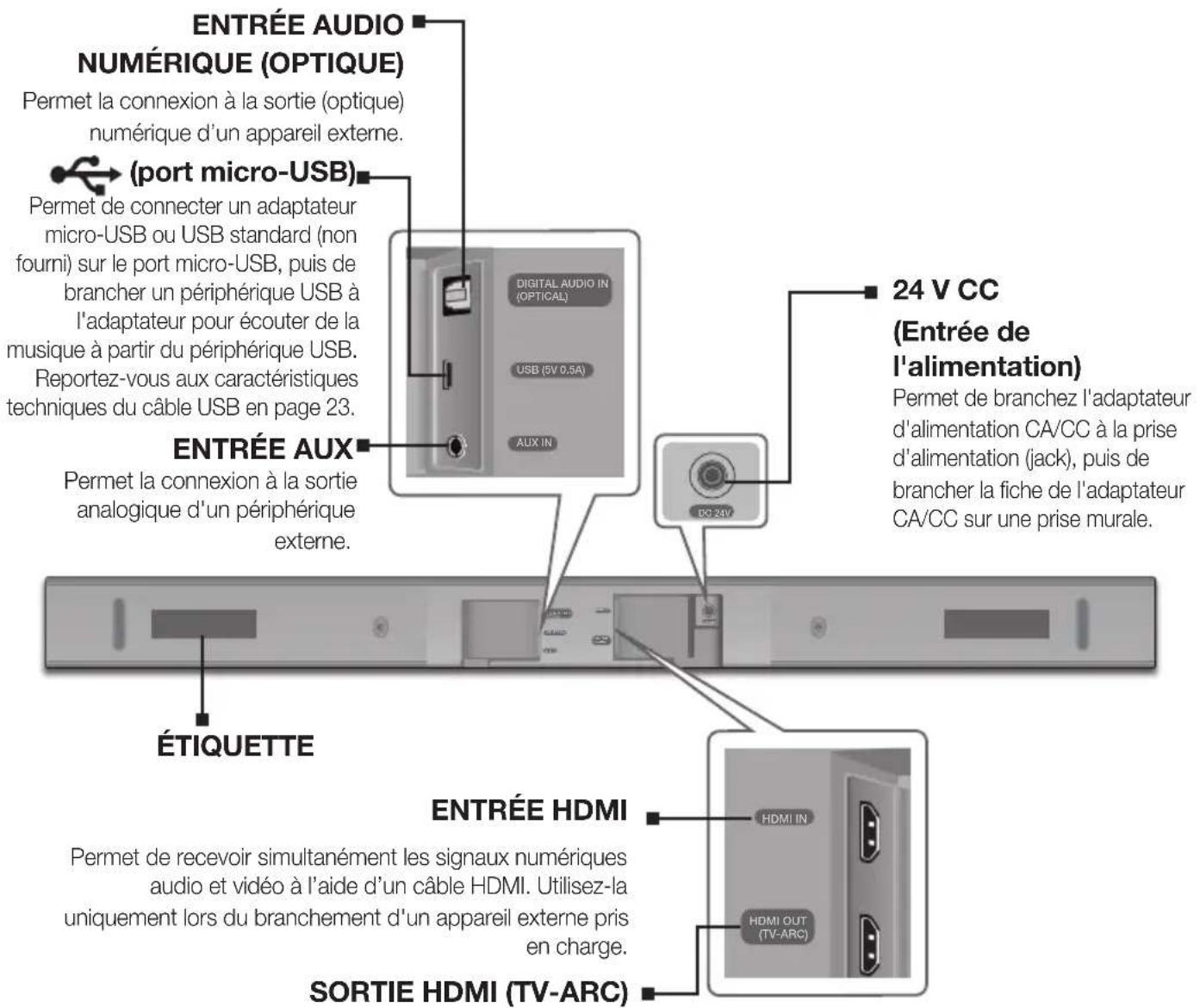

PANNEAU INFÉRIEUR

Permet d'émettre simultanément les signaux numériques audio et video à l'aide d'un cable HDMI.

• Lorsque vous débranchez le cable d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise murale, voirlez à le retarder en tirant sur la fiche. Ne tirez pas sur le cable.
• Ne branchez pas cet apparéil ou autres composants sur une prise CA tant que tous ces branchements entre les composants ne sont pas terminés.
  Assurez-vous de faire reposer I'adaptateur CA/CC a plat sur une table ou au sol. Si vous place l'adaptateur CA/CC de telle sorte qu'il reste suspendu avec I'entrée du cordon CA orientee vers le haut, de I'eau ou d'autres corps étrangers risquent de pénétrer dans I'adaptateur et provoquer un dysfonctionnement de ce dernier.

TELECOMMANDE

SOURCE

Permet de selectionner une source connectee à la Soundbar.

Mute

Vou puez baiser le volume sur 0 en appuyant sur un bouton.

Appuyez à nouveau dessus pour rétabir le son à son volume précédent.

Répéter

Appuyez sur ce bouton pour régler la fonction Répéter lorsque vous écoutez de la musique à partir d'un péphérique USB.

ANNULER LA REPÉTITION : permet d'annuler la lecture repétée.

Répétition DE PISTE : permet de dire une piste de façon répetée.

TOUT RÉPÉTER : permet de dire toutes les pistes de façon répétée.

REPÉTIATION ALEATOIRE: permet de dire les pistes dans un ordre aléatoire de façon répétée.(Une piste qui a déjà été lue peut être lue à nouveau.)

Avancer

Si le périhérique que vous étes en train de dire contient plusieurs fichiers et que vous appuyez sur le bouton , le fichier suivant est sélectionné.

Mise en marche par Bluetooth

Maintenez le bouton Bluetooth POWER (Mise en marche par Bluetooth) de la télécommande enforcé pour activer et désactiver la fonction de mise en marche par Bluetooth. Pour plus de détails, reportez-vous aux pages 21 et 27.

(o) (SON)

La fonction du son ambiophonique permet d'ajouter de la profondeur et de la grandeur au son. Appuyez plusieurs fois sur le bouton (O) SOUND (SON) pour faire defiler les réglages du son ambiophonique :

Maintenez le bouton enforcé pendant environ 5 secondes pour activer ou désactiver la fonction Anynet+.

OFF-ANYNET+,ON-ANYNET+

La fonction Anynet+ vous permet de contrôle la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+.

La Soundbar doit être connectée au téléviseur via un cable HDMI.

Maintenez le bouton enforcé pendant environ 5 secondes pour activer ou désactiver la fonction Liaison de mise en marche automatique.

OFF - POWER LINK, ON - POWER LINK

• Liaison de mise en marche automatique

Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour qu'elle s'allume automatiquement lorsque vous allumez votre téléviseur. (Reportez-vous à la page 19)

• Cette fonction est uniquement disponible en mode D.IN.

EFFETS SONORES

Vouaves lechoix entre6modesonoresdifferents:STANDARD(Original Sound)(STANDARD(Son d'origine),MUSIC(MUSIQUE),CLEAR VOICE (SO NET),SPORTS(SPORT),MOVIE(FILM)etNIGHTMODE(MODE NUIT),en fonction du contenu que vous souhaitez écouter.

Selectionnez le mode STANDARD si vous souhaitez approucem le son d'origine.

Soundbar est un nom dont Samsung est le propriete.
- Faites fonctionner le téléviseur en utilisant sa télécommande.

Marche/Arret

Permet d'allumer et d'eteindre la Soundbar.

Volume

Permet de régler le volume de l'appareil.

Lecture/Pause

Appuyez sur le bouton pourmettretemporairement en pause un fichier.

Appuyez à nouveau sur le bouton pour lire le fichier sélectionné.

Reculer

Si le périphérique que vous étés en train de dire contient plusieurs fichiers et que vous appuyez sur le bouton, le fichier précédent est seLECTIONné.

CONTRÔLÉ DU SON

Appuyez dessus pour selectionner TREBLE (AIGU), BASS (BASSE),

SUBWOOFER LEVEL (NIVEAU DU CAISSON DE BASSE), AUDIO SYNC

(SYNCHRO AUDIO), REAR SPEAKER (ENCEINTE ARRIÈRE) ou REAR LEVEL

(NIVEAU DE L'ENCEINTE ARRIÈRE).

Ensuite, utilisez les boutons et pour regler le volume sur Treble (Aigu) ou

Bass (Basse) de -6 à +6, ou le volume sur SUBWOOFER LEVEL (NIVEAU DU

CAISSON DE BASSE) de -12 ou -6 a +6.

Maintenez le bouton SOUND CONTROL (CONTRÔLÉ DU SON) enforcé

pendant environ 5 secondes pour regler le son pour chaque bande de

fréquences. Vous pouvez selectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5

KHz, 5 KHz ou 10 KHz et régler chacune de ces options de -6 à +6.

Pour regler le niveau des basses à l'aide de l'application mobile Samsung

Audio Remote, appuyez sur les boutons et pour baisser ou

augmenter le niveau des basses d'ici 3 secondes après avoir appuyé sur le

Si la Soundbar est connectee à un télévisur numérique et que le contenu video

et audio n'est pas synchronisé, appuyez sur le bouton SOUND CONTROL

(CONTRÔLÉ DU SON) pour sélectionner SYNCHRONISATION AUDIO afin de

synchroniser le contenu audio et video. Utilisez les boutons et pour

regler le temps de retard audio sur une valeur comprise entre 0 ms et 300 ms.

En mode USB, Televiseur et Bluetooth, la fonction Synchronisation audio peut

ne pas etre disponible.

Pour contrôler le volume du son de l'enceinte arrêté, Sélectionnez REAR

SPEAKER (ENCEINTE ARRIÈRE) dans Contrôle du son, puis réglez le volume

entre DESACTIVÉE - ENCEINTE ARRÊRÉ et ACTIVÉE - ENCEINTE

ARRIÈRE, en utilisant les boutons « et »

Pour contrôler le volume du niveau sonore de l'enceinte arrêté, Sélectionnez

REAR LEVEL (NIVEAU DE L'ENCEINTE ARRIÈRE) dans Contrôle du son,

puis reglez le volume entre ENCEINTE ARRIÈRE -6 et +6, en utilisant les

boutons et

• Les modes REAR SPEAKER (ENCEINTE ARRIÈRE) et REAR LEVEL

(NIVEAU DE L'ENCEINTE ARRÈRE) sont uniquement disponibles lorsque

you connectez le kit d'enceintes arriere sans fil Samsung (SWA-8000S) .

Contrôle de la Soundbar à l'aide de la télécommande de votre téléviseur

1. Maintenez le bouton (o) SOUND (SON) enforcé pendant plus de 5 secondes avec la Soundbar allumée.
2. « TÉLECOMMANDE DU TÉLÉVISEUR ACTIVEE » s'affiche sur l'écran de la Soundbar.
3. Dans le menu du téléviseur, reglez l'enceinte du téléviseur sur l'enceinte exteme.

• Les menus des téléviseurs variant en fonction du fabriquant et du modele. Reportez-vous au manuel d'utilisation du téléviseur pour plus d'informations.
• Seuls les boutons VOLUME +/- et MUET sont disponibles pour contrôler la Soundbar.
• Cette fonction n'est pas disponible lorsque la Soundbar est en mode TV SoundConnect, TV ARC ou HDMI.
• Fabricants prenatal en charge cette fonction :

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

• Cette fonction n'est peut-être pas compatible avec la télécommande de votre téléviseur selon le fabricant de la télécommande.

Pour desactiver cette fonction, appuyez sur la touche(o) SOUND pendant 5 secondes. Le message "OFF - TV

REMOTE " s'affiche sur l'écran de votre Soundbar.

INSTALLATION DE LA PILE DANS LA TÉLECOMMANDE

1. Utilisez une piece de monnaie adaptée pour tourné le cache de la pile de la télécommande dans le sens anti-horaire pour le retarder comme indiqué sur la figure ci-dessus.

1. Insérez une pile au lithium de 3 V. Veillez à ce que le pole positif (+) soit orienté vers le haut lors de l'insertion de la pile dans son logement. Installez le cache de la pile et alignez les repères « ● » l'un en face de l'autre, comme indiqué sur la figure ci-dessus.

1. Utilisez une piece de monnaie adaptée pour tourné le cache de la pile de la télécommande dans le sens horsaire jusqu'en butée pour le remettre en place.

INSTALLATION DE LA SOUNDBAR

INSTALLATION DE LA FIXATION MURALE

Consignes d'installation

• Procedez à l'installation sur un mur vertical uniquement.
• Pour l'installation, évitez les emplacements représentant des températures élevées ou de l'humidité ou encore un mur pas assez solide pour supporter le poids de l'appareil.
• Vérifiez la solidité du mur. Si le mur n'est pasASFZ solide pour supporter I'appareil, renforcez le mur ou installez I'appareil sur un autre mur pouvant supporter son poids.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés au type de mur dont vous disposez (plaque de plâtre, fer forge, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux de cloison.
• Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar.

-Diametre : M5

-Longueur: 35mm ou plus recommendée.

• Branchez les cables entre l'appareil et les périphériques externes avant de l'installer sur le mur.
  Assurez-vous que l'appareil est et debranché avant de l'installer. Dans le cas contraire, vous vous exposerie à un risque d'électrocution.

1. Placez le Wall Mount Guide (Guide du système de fixation murale) contre la surface murale.

Le Wall Mount Guide (Guide du système de fixation murale) doit etre de niveau.
Si voitre telleviseur est monte sur le mur, instalze la Soundbar au moins 5 cm en dessous du telleviseur.

Ligne centrale

1. Alignez la Center Line (Ligne centrale) du guide du système de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar en dessous de votre téléviseur) puis fixez le Wall Mount Guide (Guide du système de fixation murale) sur le mur à l'aide de ruban.

• Si vous ne le fixez pas en dessous d'un téléviseur, place la Center Line (Ligne centrale) au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon pointu sur le centre des images B-TYPE (TYPE B) à chaque extrémité du guide pour marquer les trous des vis de fixation, puis retirez le Wall Mount Guide (Guide du système de fixation murale).

2. À l'aide d'un foret de taille adaptée, percez un trou dans le mur aux emplacements marqués.

• Si les marques ne correspondent pas aux positions des poteaux, assurez-vous d'insérer des ancrages appropriés dans les trous avant d'insérer les vis de fixation. Si vous utilisez des ancrages, assurez-vous que la largeur des trous percés est suffisante pour les ancrages que vous souhaitez utiliser.

1. Insérez une vis (non fournie) dans chaque Holder-Screw (Support de vis), puis vissez chaque vis fermement dans un trou pour vis de fixation.

1. Utilisez les deux Screws (Vis) (M4 x L14) pour fixer les Bracket-Wall Mount L et R (Fixations de support mural gauche et droite) sur la partie inférieure de la Soundbar. Pour un montage approprié, assurez-vous d'aligner les protubérances de la Soundbar avec les trous des supports.

Arrière de la Soundbar

Extrémité droite de la Soundbar

• Lors de l'assemblage, assurez-vous que la piece de suspension des Fixations de support mural est située à l'arrière de la Soundbar. Reportez-vous à l'illustration ci-dessus.

Fixation murale gaucheFixation murale droite

• Les fixations gauche et droite ont une forme différente. Assurez-vous de les positionner correctement.

FRA

1. Installez la Soundbar avec la Bracket-Wall Mounts (Fixations de support mural) en suspendant les Bracket-Wall Mounts (Fixations de support mural) sur les Supports de vis fixés au mur.

• Inclinez légèrement la Soundbar pour insérer les têtes des deux Holder-Screws (Supports de vis) dans les trous de la Bracket-Wall Mount (Fixation de support mural). Poussez la Soundbar dans le sens de la flèche pour vous assurer que les deux côtés sont fermement fixés.

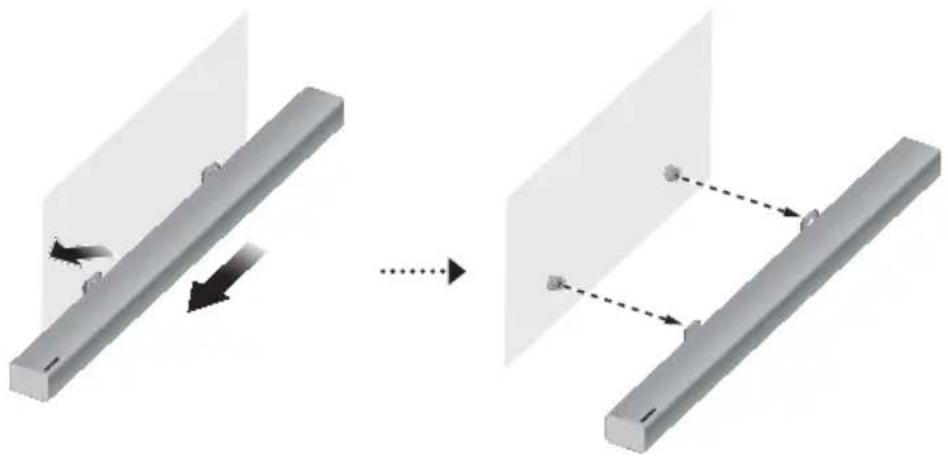

DECROCHAGE DE LA SOUNDBAR DU MUR

1. Pour détacher la Soundbar de la fixation murale, poussez-la dans le sens de la flèche, inclinez-la légèrement vers le haut et retirez-la du mur comme indiqué.

• Ne vous appuyez pas sur l'appareil installé et évitez de le soumettre à des chocs ou des chutes.
  Fixez fermement l'appareil au mur afin qu'il ne tombe pas. La chute de I'appareil peut provoquer des blessures ou endommager le matériel.
• Lorsque l'appareil est installé sur un mur, veillez à ce que les enfants ne tirent pas sur les cables de connexion au risque de le faire tomber.

• Pour optimiser l'installation d'une fixation murale, installez les enceintes au moins 5 cm en dessous du téléviseur, si le téléviseur est monté sur le mur.

Pour toute sécurité, dans le cas ou vous ne l'utilise pas en montage mural, veuillez installer l'appareil sur une surface plane sécurisée où il ne risque pas de tomber.

• Ne branchez pas le cordon d'alimentation de cet apparéil ou de votre téléviseur dans une prise murale avant que tous les branchements entre les différents composants n'avient été effectués.
• Avant de déplacer ou d'installer cet apparéil, mettez-le hors tension et débranchez le cordon d'alimentation.

CONNEXION DU CAISSON DE GRAVES ET DU MODULE SWA-8000S

CONNEXION AUTOMATIQUE DU CAISSON DE GRAVES ET DU MODULE SWA-8000S

Les identifiants de liaison du module sans fil SWA-8000S et du caisson de graves sont prérégles en usine. Le caisson de graves et le module SWA-8000S devraient se connecter automatiquement (par une connexion sans fil) à l'unité principale lorsque vous mettez sous tension l'unité principale, le caisson de graves et le module SWA-8000S.

• Lorsque le caisson de graves et le module SWA-8000S sont complètement connectés, les témoins de liaison DEL bleus sur le caisson de graves et le module SWA-8000S arrêtent de clignoter.
  Si levoyant situé sur le haut du caisson de graves s'affiche en rouge ou clignote en bleu, le caisson de graves n'est pas connecté automatiquement. Si tel est le cas, suivez les instructions ci-dessous pour connecter le caisson de graves manuellement.

CONNEXION MANUELLE DU CAISSON DE GRAVES ET DU MODULE SWA-8000S

Si les temoins à DEL bleues ne s'arrêtent pas de clignoter lorsque l'unité principale, le caisson de graves et le module SWA-8000S sont mis sous tension, veuillez réinitialiser l'identifant de liaison en suivant la procédure ci-dessous. Connectez les cables d'alimentation de l'unité principale, du caisson de graves et du module SWA-8000S.

1. Connectez les cables d'alimentation de l'unité principale, du caisson de graves et du module SWA-8000S.

2. Appuyez pendant 5 secondes sur le bouton ID SET (REGLAGE DE L'IDENTIFANT) situé à l'arrête du caisson de graves et du module SWA-8000S à l'aide d'un petit objet pointu.

3. Les temoins de LIAISON (DEL bleues) sur le caisson de graves et sur le module SWA-8000S clignotent rapidement.

4. Appuyez pendant 5 secondes sur le bouton de votre télécommande lorsqu'l'unité principale est eteinte.

5. Le message ID SET (RéGLAGE DE L'IDENTIFIANT) apparait brièvement sur l'écran de l'unité principale, puis disparait.
6. Lorsque les temoins du caisson de graves et du module SWA-8000S clignotent en bleu, appuyez sur le bouton de votre télécommande ou sur le cote croit de l'unité principale pour allumer l'unité principale.
7. La connexion est établie si les DEL bleues sur le caisson de graves et le module SWA-8000S s'arrêtent de clignoter et restent fixes.
   Si le processus de connexion échoue, les témoins bleus clignotent en continu. Éteignez l'unité principale et recommenciez à partir de l'étape 2.

Avant de deplacer ou d'installer l'appareil, mettez-le hors tension et debranchez le cordon d'alimentation.
- Si l'unité principale est hors tension, le caisson de graves sans fil sera en mode veille et la DEL de VEILLE située à l'avant s'allumera 30 secondes après le clignotement du témoin de LIAISON (DEL bleue).
- Si vous utilisez un périhérique utilisant la même fréquence (2,4 GHz) que la Soundbar à proximé de cette dernière, les interférences peuvent entrainer quelques interruptions de son.
- La distance maximale de transmission du signal sans fil entre l'unité principale et le caisson de basses est d'environ 5 mètres, mais elle peut varier en fonction de la naturenement d'exploitation. Si l'unité principale et le caisson de basses sans fil sont séparés par un mur en béton armé ou en métal, le système peut ne pas fonctionner du tout, car le signal sans fil ne traverse pas le métal.
- Si l'unité principale n'establit pas de connexion sans fil, recommencez les étapes 1 à 6 de la page précédente pour rétabrir la connexion entre l'unité principale et le caisson de basses sans fil.

Lantene de reception sans fil est integree au caisson de basses sans fil. Maintenez l'appareil a I'abri de I'eau et de I'humidite.
Pour un résultat d'ecoute optimal, assurez-vous que la zone autour du caisson de basses sans fil est bien dégagée de tout obstacle.

BRANCHEMENT DES ENCEINTES AMBIOPHONIQUES

• Placez les enceintes ambiophoniques de chaque cote de votre position d'écoute. Si vous ne disposez pas d'assez d'espace, positionnez-les face à face. Elles doivent être situées à environ 60 à 90 cm au-dessus de vos oreilles et légarement inclinées vers le sol.

• Les enceintes ambiophoniques doivent être connectées au module de réception sans fil.
• Chaque enceinte possede une etiquette colorée située à l'arrière ou sur le dessous. Chaque cable dispose d'une bande colorée à proximate de son extrémité. Faites correspondre la bande presente sur chaque cable avec l'étiquette de l'enceinte par couleur, puis branchez le cable à l'enceinte.

BRANCHEMENT À UN TÉLEVISEUR

• Important : avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 11 pour obtenir des instructions.

F

BRANCHEMENT À UN TÉLEVISEUR À L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE

1. Connectez la prise DIGITAL AUDIO IN (OPTICAL) (ENTREE AUDIO NUMÉRIQUE (OPTIQUE)) sur la Soundbar à la prise OPTICAL OUT (SORTIE OPTIQUE) du téléviseur avec un cable optique numérique.
2. Appuyez sur le bouton (Source) situé sur le côte droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode D.IN (ENTREE NUMERIQUE).

Liaison de mise en marche automatique

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un cable optique numérique, vous pouvez activer la fonction Liaison de mise en marche automatique, de sorte que la Soundbar s'allume automatiquement lorsque vous allumez votre téléviseur.

1. Connectez la Soundbar et un téléviseur avec un cable optique numérique.
2. Appuyez sur le bouton (Source) situé sur le côté droit de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode D.IN (ENTRÉE NUMÉRIQUE).
3. Maintenez le bouton de la télécommande enforcé pendant environ 5 secondes pour activer et désactiver la fonction Liaison de mise en marche automatique.

• Selon le périphérique connecté, la fonction Liaison de mise en marche automatique peut ne pas fonctionner.
• Cette fonction est uniquement disponible en mode D.IN.

BRANCHEMENT À UN TÉLEVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)

1. À l'aide d'un cable HDMI (non foumi), connectez la prise HDMI OUT (SORTIE HDMI) située en bas de l'appareil à la prise HDMI IN (ENTREE HDMI) de votre téléviseur.
2. Appuyez sur le bouton situé sur le côte droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode D.IN (ENTRÉE NUMÉRIQUE).

• HDMI est une interface qui permet la transmission par voie numérique de données audio et video à l'aide d'un seul connecteur.
• Si le télévisuer dispose d'un port ARC, connectez le cable HDMI au port HDMI IN (ENTREE HDMI) (ARC).
• Nous vous recommendons d'utiliser un cable HDMI sans noyau si possible. Si vous utilisez un cable HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm.
  La fonction Anynet+ doit etre activee.
• Cette fonction n'est pas disponible si le cable HDMI ne prend pas en charge ARC.

TV SOUNDCONNECT

Vou puez apprecier le son du téléviseur a travers voe Soundbar dans le cas d'une connexion a un televiseur Samsung qui prend en charge la fonction TV SoundConnect.

1. Allumez le téléviseur et la Soundbar.
2. Appuyez sur le bouton situé sur le côte droit de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode TV (Téléviseur).
3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparait.
4. À l'aide de la télécommande du téléviseur, Sélectionnez (Oui) pour étabir la connexion du téléviseur et de la Soundbar.

• Changer le mode de la Soundbar à partir du téléviseur et le remplacer par un autre mode met fin automatiquement à la fonction TV SoundConnect.
  Pour connecter la Soundbar à un autre téléviseur, la connexion existante doit être fermée.
• Pour fermer la connexion existante, maintenez le bouton de la télécommande enforcé pendant 5 secondes ou basculez sur un autre mode. Pour étabrir la connexion à l'autre téléviseur, suivez les étapes 1 à 4 de la page précédente.

• La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung commercialisés à partir de 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)
• Si vous telévisuer Samsung a été commercialisé avant 2014, vérifie le menu de réglages de SoundShare.

• Si la distance entre le téléviseur et la Soundbar dépasse 5 mètres, la connexion peut ne pas être stable ou la lecture de contenu audio peut être discontinue. Si tel est le cas, déplacez le téléviseur ou la Soundbar afin qu'il/elle soit dans la plage opérationnelle, puis rétablissez la connexion à la fonction TV SoundConnect.

• Plages opérationnelles de la fonction TV SoundConnect : -Plage recommandée pour le jumelage : inférieure à 2 metres. -Plage opérationnelle recommandée : inférieure à 5 metres.

• Les boutons Lecture/Pause, Suivant et Précédent situés sur la Soundbar ou la télécommande de la Soundbar ne commandent pas le téléviseur.

Utilisation de la fonction Mise en marche par Bluetooth

La fonction Mise en marche par Bluetooth est disponible une fois la Soundbar connectee avec succes à un téléviseur compatible à la connexion Bluetooth à l'aide de la fonction TV SoundConnect. Lorsque la fonction Mise en marche par Bluetooth est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s'allume ou s'éteint également.

1. Connectez le télévisur à votre Soundbar à l'aide de la fonction TV SoundConnect.
2. Appuyez sur le bouton Bluetooth POWER (Mise en marche par Bluetooth) sur la télécommande de la Soundbar. ACTIVEE - MISE EN MARCHE PAR BLUETOOTH s'affiche sur I'ecran de la Soundbar.

ACTIVEE - MISE EN MARCHE PAR BLUETOOTH: la Soundbar s'allume et s'eteint lorsque vous allumez ou eteignez le téléviseur.
DÉSACTIVÉE - MISE EN MARCHE PAR BLUETOOTH: la Soundbar s'eteint uniquement lorsque vous éteignez le téléviseur.

• Cette fonction est prise en charge par certains téléviseurs Samsung commercialisés à partir de 2013.

CONNEXION À DES PÉRIPHÉRIQUES EXTERNES

CABLE AUDIO OPTIQUE OU ANALOGIQUE

Cet appeareil est equipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogue audio (AUX) ; vous disposez ainsi de deux méthodes pour connecter le téléviseur à des périhériques externes.

Cable AUX

1. Connectez la prise AUX IN (ENTRE AUX) (Audio) sur l'unité principale à la prise AUDIO OUT (SORTIE AUDIO) du péripérisque source à l'aide d'un cable audio.
2. Appuyez sur le bouton (Source) situé sur le côté droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode AUX (AUX).

Cable optique

1. Connectez la prise DIGITAL AUDIO IN (ENTREE AUDIO NUMERIQUE) (Audio) sur l'appareil l'unité principale à la prise OPTICAL OUT (SORTIE OPTIQUE) du périhérique source à l'aide d'un cable optique numérique.
2. Appuyez sur le bouton (Source) situé sur le cote droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode D.IN (ENTREE NUMERIQUE).

CABLE HDMI

La technologie HDMI est à la base de l'interface numérique standard pour la connexion à des téléviseurs, des projecteurs, des lecteurs DVD, des lecteurs Blu-ray, des boitiers écodeurs, et bien plus encore. La technologie HDMI permet d'éviter toute dégradation du signal due à la conversion analogue et permet de dévelopir la qualité audio et video de la source numérique originale.

1. À l'aide d'un cable HDMI (non fourni), connectez la prise HDMI IN (ENTREE HDMI) située en bas de l'appareil à la prise HDMI OUT (SORTIE HDMI) de votre périhérique numérique.
2. Appuyez sur le bouton situé sur le côte droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode HDMI (HDMI).

USB

Yououpuez lire des fichiers musicaux stockes sur les peripheriques de stockage USB via la Soundbar.

1. Raccordez un cable adaptateur Micro USB à USB à un cable USB 2.0 vers Micro USB (Type B) à une extrémité et une prise USB 2.0 femelle standard (Type A) à l'autre extrémité du cable Micro USB de la Soundbar.

• Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

• Branchez votre péripérisque USB sur l'extrémité fémelle du cable adaptateur.

• Appuyez sur le bouton situé sur le côte droit de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode USB (USB).

• USB (USB) apparait sur I'ecran d'affichage.

• La connexion de la Soundbar au périphérique USB est établie.

• La Soundbar s'eteint automatiquement (Mise hors tension automatique) si aucun periphérique USB n'a ete connecte apres plus de 5 minutes.

Avant de brancher un péripérisque USB

L'utilisateur doit connaître les points suivants :

• Si le nom d'un fichier sur un périhérique USB dépasse 10 caractères, il ne s'affiche pas sur l'écran de la Soundbar.
• Cet apparéil peut ne pas être compatible avec certains types de support de stockage USB.
• La Soundbar prend en charge les systèmes de fichiers FAT16 et FAT32.

-Le système de fichiers NTFS n'est pas pris en charge.

• Branchez des péripériques USB sur le port USB de l'appareil à l'aide d'une prise USB 2.0 micro-USB sur le cable adaptateur de prise femelle 2.0 USB. Dans le cas contraire, vous pouvez rencontres un problème de compatibilité USB.
• Ne branchez pas plusieurs périhériques de stockage sur l'appareil via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement.
• Les protocoles PTP des caméras numériques ne sont pas pris en charge.
• Ne retirez pas le pérophérique USB lorsque des fichiers sont en cours de transfert.
• Les fichiers musicaux protégés par DRM (MP3, WMA) de sites Web commerciaux ne peuvent pas etre lus.
• Les disques durs externes ne sont pas pris en charge.
• Les téléphones mobiles ne sont pas pris en charge.
• List des types de format de fichier compatibles :

Extension Code	Dec Débit d'échantillonnage	Débit binaire
*.mp3	MPEG 1 Layer2 16KHz à 48KHz 80Ko/s à 320Ko/s
	MPEG 1 Layer3 16KHz à 48KHz 80Ko/s à 320Ko/s
	MPEG 2 Layer3 16KHz à 48KHz 80Ko/s à 320Ko/s
	MPEG 2.5 Layer3 16KHz à 48KHz 80Ko/s à 320Ko/s
*.wma	Wave_Style_MSAudio1 16KHz à 48KHz 56Ko/s à 128Ko/s
	Wave_Style_MSAudio2 16KHz à 48KHz 56Ko/s à 128Ko/s
*.aac	AAC	16KHz à 96KHz 48Ko/s à 320Ko/s
	AAC-LC	16KHz à 96KHz	128Ko/s à 192Ko/s5.1ch 320 Ko/s
	HE-AAC	24KHz à 96KHz	48Ko/s à 64Ko/s5.1ch 160 Ko/s
*.wav	-	16KHz à 48KHz Jusqu'à 3 000 Ko/s
*.ogg	OGG 1.1.0	16KHz à 48KHz 50Ko/s à 500Ko/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz à 96KHz Jusqu'à 3 000 Ko/s

• Si un trop grand nombre de dossiers et de fichiers sont stockés sur le périhérique USB, il peut falloir un peu de temps pour que la Soundbar accede aux fichiers et les lise.

MODE D'ENTRÉE

Appuyez sur le bouton (Source) situé sur le panneau létal de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode de votrechoix.

F

Côté droit de la Soundbar

Mode d'entrée Affichage
Entrée numérique optique Entrée ARC (SORTIE HDMI)	D.IN
Entrée AUX	AUX
Entrée HDMI	HDMI
Mode BLUETOOTH	BT
TV SoundConnect	TV
Mode USB	USB

FONCTION DE MISE HORS TENSION AUTOMATIQUE

L'appareil s'esteint automatiquement dans les situations suivantes :

ModeENTREE NUMERIQUE/HDMI/BT/TV/USB/ARC

-S'il n'y a aucun signal audio pendant 5 minutes.

Mode AUX

-Si le cable AUX est debranché pendant 5 minutes.

Si aucune entree de TOUCHE n'est reue durant 8 heures lorsque le cable AUX est branché.

Pour activer ou désactiver la fonction Mise hors tension automatique, maintenez le bouton enforcé pendant 5^ secondes.

ON - AUTO POWER DOWN (ACTIVÉE - MISE HORS TENSION AUTOMATIQUE) / OFF - AUTO POWER DOWN (DÉSACTIVÉE - MISE HORS TENSION AUTOMATIQUE) apparait à l'écran.

BLUETOOTH

Vou puez connecter un periphérique Bluetooth à la Soundbar pour écouter de la musique avec un son stéreo de haute qualité, tout cela sans fil !

POUR CONNECTER LA SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH

Vérifiez que le périphérique Bluetooth prend en charge la fonction Écouteurs stéreo compatible au Bluetooth.

1. Appuyez sur le bouton (Source) situé sur le panneau létal de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour selectionner le mode BT (Bluetooth).
   Le message BT READY (BLUETOOTH PRÉT) apparait sur l'écran avant de la Soundbar.
2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous souhaitez connecter. (Reportez-vous au manuel d'utilisation du périphérique Bluetooth.)
3. Sélectionnez le menu des Écouteurs stéreo sur le périphérique Bluetooth.

La liste des periphériques détectés s'affiche.

1. Sélectionnez « [AV] Samsung Soundbar Kxxx K-Series » ([AV] Soundbar Samsung Kxxx de la série K) dans la liste.

Lorsque la Soundbar est connectee au peripherique Bluetooth, le message [Bluetooth device name] (Nom du peripherique Bluetooth) BT (Bluetooth) s'affiche sur I'ecran avant.
Le nom du périhérique peut uniquement etre affiché en angeis. Un trait de soulignement « _ » s'affichera si le nom n'est pas en angeis.
- Si le jumelage du péripérisque Bluetooth à la Soundbar a échoué, supprimez la liste précédente des Soundbars identifiées par le péripérisque Bluetooth et faites-lui rechercher la Soundbar à nouveau.

1. Lisez de la musique sur le periphérique connecté.

2. Vous pouvez écouter la musique stockée sur le périhérique Bluetooth connecté via la Soundbar.

3. En mode BT (Bluetooth), les fonctions Lecture / Pause / Suivant / Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles sur les péripériques Bluetooth qui prennt en charge la fonctionnalité AVRCP.

• Si un code PIN vous est demandé lors de la connexion d'un péripérisque Bluetooth, saisissez <0000>.
• Un seul péripérisque Bluetooth peut être jumelé à la fois.
• La connexion Bluetooth se fermera lors de la mise hors tension de la Soundbar.

• La Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants:

• En présence d'un champ électrique puissant autour de la Soundbar.

• Si plusieurs péripériques Bluetooth sont jumeés simultanément à la Soundbar.

• Si le périphérique Bluetooth est étant, mal positionné ou s'il connait des dysfonctionnements.

• Notez que des apparèils tels que des jours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des jours à gaz utilisant la même plage de fréquences que le péripérisque Bluetooth, ce qui peut provoquer des interférences électriques.
  La Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

• Établissez la connexion uniquement à un périhérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter la Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).

• Une fois l'appareil jumelé à un périhérique, si la Soundbar est en mode ENTREE NUMÉRIQUE, AUX ou USB et que vous scélectionnez « [AV] Samsung Soundbar Kxxx K-ser » ([AV] Soundbar Samsung Kxxx de la série K) dans votre liste de périhériques Bluetooth, l'appareil passée automatiquement en mode BT (Bluetooth).

• Disponible uniquement si la Soundbar est repertoriée parmi les péripériques jumelés au péripérisque Bluetooth. (Le péripérisque Bluetooth et la Soundbar doivent avoir été préalablement jumelés au moins une fois.)

• La Soundbar apparaitra dans la liste des périhériques recherchés du périhérique Bluetooth uniquement lorsque la Soundbar affiche BT READY (BLUETOOTH PRÉT).
• En mode TV SoundConnect, la Soundbar peut ne pas etre jumelée ou connectee a un autre periphérique Bluetooth.

MISE EN MARCHE PAR BLUETOOTH

Lorsque la fonction Mise en marche par Bluetooth est activée et que la Soundbar est éteinte, si un périhérique Bluetooth précédemment jumelé essaye de se jumeler à la Soundbar, cette dernière s'allume automatiquement.

1. Appuyez sur Bluetooth POWER (Alimentation par Bluetooth) sur la télécommande lorsque la Soundbar est allumée.
2. ACTIVÉE - MISE EN MARCHE PAR BLUETOOTH s'affiche sur l'écran de la Soundbar.

POUR DÉCONNECTER UN PÉRIPHÉRIQUE BLUETOOTH DE LA SOUNDBAR

Voupouz deconneter le periphérique Bluetooth de la Soundbar. Pour obtenir des instructions, reportez-vous au manuel d'utilisation du periphérique Bluetooth.

La Soundbar sera déconnectée.
Lorsque la Soundbar est deconnectee du periphérique Bluetooth, la Soundbar affiche BT DISCONNECTED (BLUETOOTH DECONNECTE) sur I'ecran avant.

POUR DÉCONNECTER LA SOUNDBAR D'UN PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur le bouton SOURCE (SOURCE) de la télécommande ou sur le bouton (Source) situé sur le panneau.
lateral de l'appareil pour passer du mode BT (Bluetooth) à un autre mode ou pour éteindre la Soundbar.

Le péripérisque Bluetooth connecté attend une réponse de la Soundbar pendant un certain temps avant d'arrêté la connexion. (Le temps de déconnexion peut varier en fonction du péripérisque Bluetooth.)

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et le pérophérique Bluetooth dépasse 5 mètres.
• La Soundbar s'eteint automatiquement après 5 minutes en etat Prêt.

A propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des péripériques compatibles au Bluetooth à l'aide d'une connexion sans fil courte distance.

• Un périhérique Bluetooth peut générer du bruit ou creer des dysfonctionnements dans certaines conditions d'utilisation, notamment si :

• Une partie de votre corps est en contact avec le système de réception/transmission du périphérique Bluetooth ou de la Soundbar.
  L'appareil est soumis à des variations électriques liées à la présence d'obstructions (ex.: mur, coin ou cloison de bureau).
  L'appareil est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (ex.: équipements Médicaux, jours à micro-ondes et réseaux LAN sans fil).

Jumelez la Soundbar au périhérique Bluetooth en les tenant à une faible distance l'un de l'autre.
- Plus la distance est grande entre la Soundbar et le périphérique Bluetooth, plus la qualité se dégrade. Si la distance excède la plage opérationnelle du périphérique Bluetooth, la connexion est perdue.
- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion sera automatiquement coupée si le périphérique Bluetooth est hors de portée. Meme si la plage est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).
- Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.

UTILISATION DE L'APPLICATION SAMSUNG AUDIO REMOTE

Installation de l'application Samsung Audio Remote

Pour contrcler la Soundbar avec voire disposif intelligent et l'application Samsung Audio Remote, tellechargez I'application Samsung Audio Remote sur Google Play.

Recherche sur le marché : Samsung Audio Remote

Lancement de l'application Samsung Audio Remote

Pour lancer et utiliser l'application Samsung Audio Remote, touchez l'icone Audio Remote sur votre dispositif intelligent, puis suivez les instructions affichées à l'écran.

• L'application Samsung Audio Remote est compatible uniquement avec les téléphones portables Android et les dispositifs mobiles fonctionnant sous Android 3.0 ou ultérieur.

MISE À JOUR LOGICIELLE

Samsung peut proposer à l'avenir des mises à jour pour le micrologiciel du système de la Soundbar.

Si une mise à jour est proposée, vous pouvezmettre le micrologiciel à jour en connectant un périhérique USB contenant la mise à jour du micrologiciel sur le port USB de votre Soundbar.

Notez qu'en presence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périhérique USB et les utiliser pourmettre à jour le micrologiciel l'un après l'autre.

Veuillez you rendre sur samsung.com ou prenez contact avec le centre d'assistance tellephonique de Samsung pour receivevoir de plus amples informations concernant le tllechargement des fichiers de mise a jour.

• Cet apparéil compte la fonction DOUBLE AMORÇAGE. Si la mise à jour du micrologiciel échoue, vous pouvez relancer sa mise à jour.

• Insérez un périhérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l'unité principale.
• La mise à jour du micrologiciel peut ne pas fonctionner correctement si des fichiers audio pris en charge par la Soundbar sont stockés sur le périhérique de stockage USB.
• Ne débranchez pas l'alimentation et ne retirez pas le périhérique USB pendant que des mises à jour sont en cours d'application. L'unité principale s'est automatiquement une fois la mise à jour du micrologiciel terminée.
• Une fois la mise à jour terminée, tous les réglages sont réinitialisés sur leurs valeurs d'usine par défaut. Nous vous recommendons de noter vos réglages ; vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel entraine également la réinitialisation de la connexion au caisson de basses.

Si la connexion au caisson de basses n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page < 17> . En cas d'éché c de la mise à jour du micrologiciel, nous vous recommendons de formater le péripérisque USB au format FAT16 et de réessayer la mise à jour.

• Une fois la mise à jour du logiciel terminée, éteignez l'appareil puis maintenez le bouton (▶II) de la télécommande enforcé pendant plus de 5 secondes. « INIT » (INITIALISATION) apparait à l'écran et l'appareil est mis hors tension. La mise à niveau est terminée.
• Ne formatez pas le périhérique USB au format NTFS. La Soundbar ne prend pas en charge le système de fichiers NTFS.
• Selon le fabricant, certains péripériques USB peuvent ne pas être pris en charge.

DéPANNAGE

Avant de faire appel à l'assistance, veuillez vérifier les points suivants.

L'appareil ne s'allume pas.
• Le cordon d'alimentation est-il branché à la prise?	→ Branchez la fiche d'alimentation à la prise.

Une fonction ne s'active pas lorsque le bouton correspondant est actionné.
• L'air est-il chargeé en électricité statique?	→Débranchez la fiche d'alimentation et rebranchez-la.

Aucun son n'est produit.
• La fonction Muet est-elle activée ? • Le volume est-il régle au minimum ?	→ Appuyez sur le boton (Muet) pour annuler la fonction Muet. → Réglez le volume.

La télécommande ne fonctionne pas.
• Les piles sont-elles déchargées? • La télécommande est-elle suffisamment proche de l'unité principale?	→ Remplacez les piles. → Rapproche-vous de l'appareil.

La fonction TV SoundConnect (jumelage du téléviseur) a échoué.

• Voiture téléviseur prend-il en charge la fonction TV SoundConnect? • La version du micrologiciel de votre téléviseur est-elle la plus récente? • Une erreur s'est-elle produit lors de la connexion?

→ La fonction TV SoundConnect est prise en charge par certains téléviseurs Samsung commercialisés à partir de 2012. Vérifie la date de votre téléviseur pour savoir s'il prend en charge la fonction TV SoundConnect. → Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente. → Prenez contact avec le centre d'appels Samsung. → Maintenez le botulinonfoncependant 5 secondes pour réinitialiser la connexion à la fonction TV SoundConnect.

La DEL rouge sur le caisson de basses clignote et le caisson de basses ne produit aucun son.
• Voiture caisson de basses peut ne pas être connecté à l'unité principale de l'appareil.	→ Essayez de reconnectcer votre caisson de basses. (Reportez-vous à la page 17)

CARACTERISTIQUES TECHNIQUES

Nom du modele		HW-K470
INFORMATIONSGENÉRALES	USB		5V / 0,5A
	Poids	Unité principale	2,0Kg
		Caisson de basse (PS-WK450)	4,6Kg
		Enceintes ambiophoniques	0,5 Kg
		Amplificateur arrêté(ambiophonique) (SWA-8000S)	0,8 Kg
	Dimensions(L x H x P)	Unité principale	908,5 x 53,5 x 70,5 mm
		Caisson de basse(PS-WK450)	179,0 x 361,0 x 299,5 mm
		Enceintes ambiophoniques	76,2 x 126,9 x 76,2 mm
		Amplificateur arrêté(ambiophonique) (SWA-8000S)	50,0 x 201,3 x132,0 mm
	Plage de températures de fonctionnement		+5°C à +35°C
	Plage de taux d'humidité de fonctionnement		10 % à 75 %
AMPLIFICATEUR	Puisance de sortie nominale	Unité principale	40W/CANAL x 4, 6ohm, THD=10%
		Caisson de basse (PS-WK450)	140W, 3ohm, THD=10%
		Amplificateur arrêté(ambiophonique) (SWA-8000S)	80W/CANAL x 2, 3ohm, THD=10%
	Rapport signal/bruit (entée analogue)		65 dB
	Déparation (1 kHz)		65 dB
Formats de lecture pris en charge(Le son DTS 2.0 est lu au format DTS.)			LPCM 2ch, Dolby AudioTM(prise en charge de Dolby® Digital), DTS
Puisance de sortie de l'appareil sans fil	Puisance de transmission BT max.		100 mW à 2,4GHz – 2,4835GHz
	Puisance de transmission SRD max.		25 mW à 2405,35MHz – 2477,35MHz

* La conception et les caractéristiques techniques sont soumises a modification sans avis préalable.
Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisé sont basés sur des mesures effectuees à l'aide des directives AES (Audio Engineering Society).
Caracteristiques techniques nominales
Samsung Electronics Co., Ltd se reserve le droit de modifier les caractéristiques techniques sans préavis.
Le poids et les dimensions sont exprimés de façon approximative.
Pour plus d'informations relatives à l'alimentation et à la consommation d'énergie, reportez-vous à l'étiquette apposée sur l'appareil.

Avis de licence de logiciel open source

Pour toute requête et demande concernant les logiciels open source, prenez contact avec Samsung par e-mail (à l'adresse [e-mail]).

Samsung Electronics déclare par la presente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à

I'adresse Internet suivante : http://www.samsung.com, puis allez dans

Assistance > Sélectionner un produit et saisissez le nom de modèle.

Cet équipement peut fonctionner dans tous les pays de l'Union européen.

© 2016 Samsung Electronics Co., Ltd. Tous droits réservés.

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Country Contact Centre		Web Site
■ Europe
UK 0330 SAMSUNG	7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818	717100 www.samsung.com/ie/support
GERMANY 06196 77	555 77 www.samsung.com/de/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG	G (800.7267864) www.samsung.com/it/support
SPAIN 0034902172	678 www.samsung.com/es/support
PORTUGAL 808 207	267 www.samsung.com/pl/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100 www.samsung.com/ml/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fe/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]* (koszt polaczenia wedlung taryfy operatrice)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
AUSTRIA	0800-SAMSUNG (0800-7267864) [Only for Dealers] 0810-112233	www.samsung.com/at/support

Country Contact Centre	Web Site
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888
SLOVENIA	080 697 267 (brezplačna števlíka) www.samsung.com/sl/support
SERBIA	011 321 6899 www.samsung.com/rs/support
ALBANIA	045 620 202 www.samsung.com/al/support
BULGARIA	*3000 İçeba III peşekata 0800 111 31, bezmPATHA Tetepeña RIMNIA
ROMANIA	*8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT www.samsung.com/ro/support
CYPRUS 8009 4000	only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LITHUANIA	8-800-77777 www.samsung.com/tf/support
LATvia	8000-7267 www.samsung.com/tv/support
ESTONIA	800-7267 www.samsung.com/ee/support

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre éliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de reference stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter prejudice à la santé humaine ou à l'environnement. Afin de protégger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Lesbons gestes de mise au rebut de ce produit (Déchets d'equipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetsés avec les autres déchets menagers. La mise au rebut incontrolée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à ser renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetsés avec les autres déchets.
