Producttype	Soundbar met draadloze subwoofer en optionele surroundluidsprekers
Merk	Samsung
Model	HW-K470
Afmetingen (hoofdunit)	908,5 x 53,5 x 70,5 mm (L x H x D)
Gewicht (hoofdunit)	2,0 kg
Afmetingen (subwoofer)	179,0 x 361,0 x 299,5 mm
Gewicht (subwoofer)	4,6 kg
Voeding	AC/DC-adapter, netspanning AC
Totaal uitgangsvermogen	Unitair: 40 W/kanaal x 4 (6 ohm), Subwoofer: 140 W (3 ohm), Surround: 80 W/kanaal x 2 (3 ohm)
Draadloze connectiviteit	Bluetooth (A2DP, AVRCP), TV SoundConnect
Ingangen	HDMI (ARC), digitale optische, analoge AUX, USB (host)
Ondersteunde audioformaten	LPCM 2ch, Dolby Audio, DTS, MP3, WMA, AAC, WAV, OGG, FLAC
Belangrijkste functies	Samsung Audio Remote-app, surroundgeluidsuitbreiding, geluidsmodi (Standaard, Muziek, Heldere stem, Sport, Film, Nacht), audiosynchronisatie, AnyNet+, automatisch inschakelen
Onderhoud en reiniging	Afvegen met een zachte, droge doek. Gebruik geen chemische of schurende middelen.
Veiligheid	Niet blootstellen aan water of vocht. Loskoppelen voor reiniging. Gebruik alleen de meegeleverde adapter.
Onderdelen en repareerbaarheid	Neem contact op met de Samsung-klantenservice of een erkend servicecentrum. De batterij van de afstandsbediening is vervangbaar (CR2032).
Bedrijfstemperatuurbereik	+5°C tot +35°C
Inbegrepen accessoires	Afstandsbediening met batterij, netsnoeren (x3), AC/DC-adapter, optische kabel, handleiding voor wandmontage, wandsteunen, schroeven

Veelgestelde vragen - HWK470 SAMSUNG

Hoe verbind ik de soundbar met mijn tv via Bluetooth?

Om TV SoundConnect te gebruiken, zet u de tv en de soundbar aan, selecteer dan de TV-modus op de soundbar. Accepteer de verbinding op de tv. Zorg ervoor dat uw Samsung-tv deze functie ondersteunt (modellen vanaf 2012).

Wat te doen als de subwoofer niet automatisch verbindt?

Controleer of de blauwe LED's stoppen met knipperen. Als het lampje rood is of knippert, voer dan een handmatige verbinding uit: druk 5 seconden op de ID SET-knop aan de achterkant van de subwoofer en de SWA-8000S-module, houd vervolgens de knop van de afstandsbediening ingedrukt terwijl de hoofdunit is uitgeschakeld. Schakel daarna de hoofdunit in.

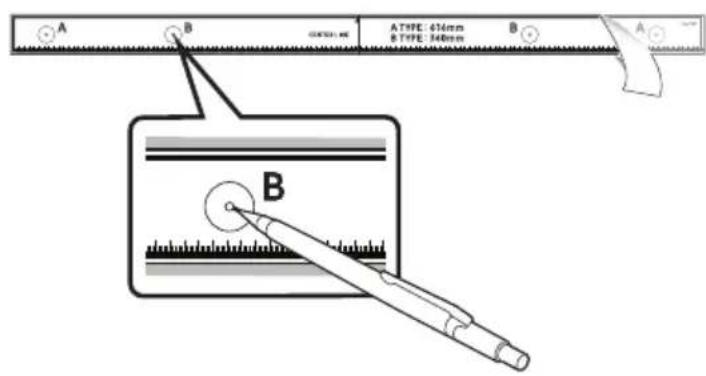

Hoe installeer ik de soundbar aan de muur?

Gebruik de meegeleverde handleiding voor wandmontage om de boorlocaties te markeren. Boor gaten, plaats indien nodig pluggen en schroef de schroefsteunen vast. Bevestig de wandsteunen aan de soundbar met de meegeleverde schroeven en hang deze vervolgens aan de wandsteunen.

Kan ik de afstandsbediening van mijn tv gebruiken om de soundbar te bedienen?

Ja, houd de (o)-SOUND-knop 5 seconden ingedrukt tot 'TV AFSTANDSBEDIENING INGESCHAKELD' wordt weergegeven. Alleen de knoppen volume +/- en dempen werken. Deze functie is compatibel met bepaalde merken (VIZIO, LG, Sony, enz.).

Hoe kan ik muziek afspelen vanaf een USB-stick?

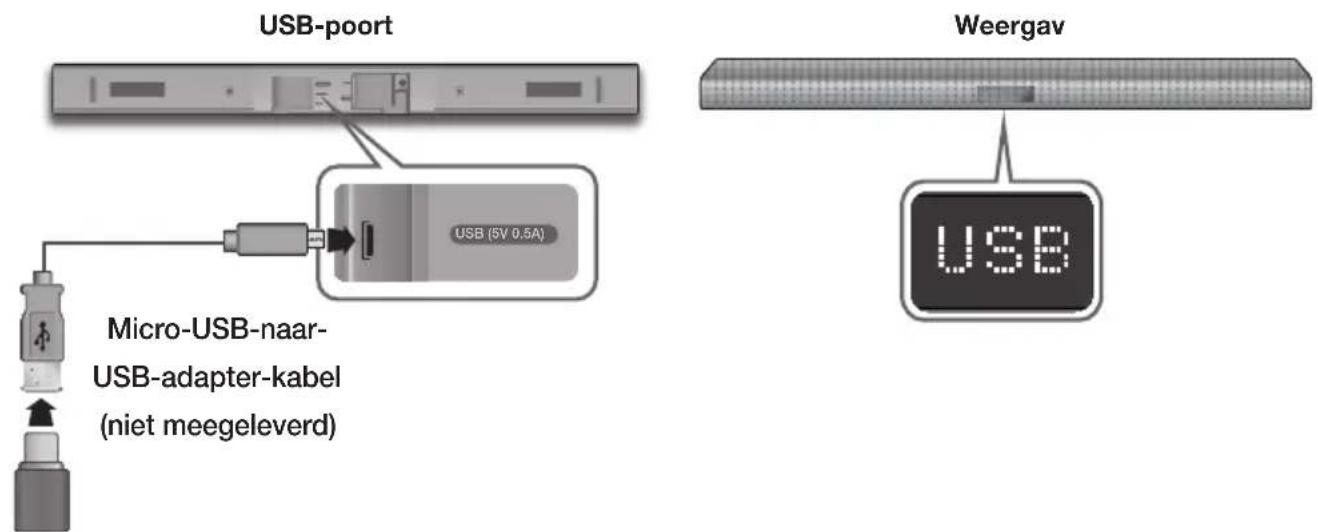

Sluit een Micro-USB-naar-USB-adapter (niet meegeleverd) aan op de Micro-USB-poort van de soundbar en sluit vervolgens uw USB-stick aan. Selecteer de USB-modus met de bronknop. De soundbar speelt MP3-, WMA-, AAC-, WAV-, OGG- en FLAC-bestanden af.

De functie voor automatisch inschakelen werkt niet, wat te doen?

Zorg ervoor dat de automatische inschakelkoppeling is geactiveerd: houd in D.IN-modus de knop 5 seconden ingedrukt tot 'ON - POWER LINK' wordt weergegeven. Controleer ook de optische aansluiting.

Hoe synchroniseer ik audio en video bij vertraging?

Druk op de SOUND CONTROL-knop om AUDIO SYNC te selecteren en gebruik de + en - knoppen om de vertraging van 0 tot 300 ms in te stellen. Deze functie is niet beschikbaar in USB-, TV- of Bluetooth-modus.

Welke USB-bestandsindelingen worden ondersteund?

De soundbar ondersteunt FAT16 en FAT32. Compatibele extensies zijn MP3, WMA, AAC, WAV, OGG, FLAC. DRM-bestanden, NTFS en externe harde schijven worden niet ondersteund.

Kan ik achterste surroundluidsprekers aansluiten?

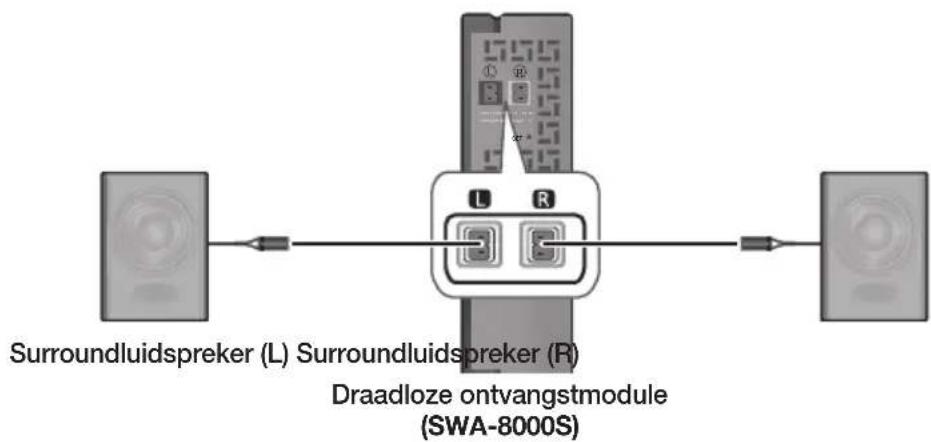

Ja, sluit de surroundluidsprekers aan op de draadloze SWA-8000S-module (apart verkrijgbaar). Plaats ze aan weerszijden van uw luisterpositie, ongeveer 60-90 cm boven het oor. De module wordt automatisch verbonden met de soundbar.

Hoe reinig ik de soundbar?

Koppel het apparaat los. Gebruik een zachte, droge doek om het oppervlak schoon te vegen. Gebruik geen chemicaliën, alcohol of oplosmiddelen. Zorg dat er geen water in het apparaat komt.

GEBRUIKSAANWIJZING HWK470 SAMSUNG

Gebruikershandleiding

Draadloos geluid - Soundbar

Ongekende möglichkheden

Bedankt voor het aanschaffen van dit Samsung-product.
Registreer uw product op www.samsung.com/register voor een complete service.

FUNCTIONS

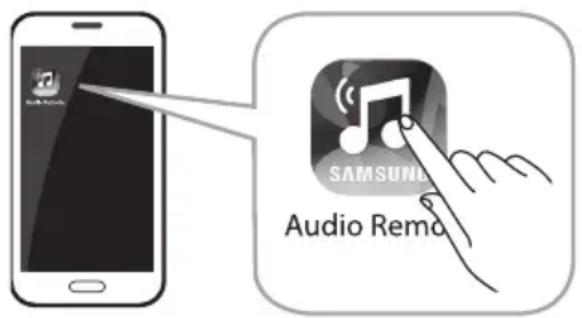

Samsung Remote App

Bedien uw Soundbar vanuit uw luie stoel met een Android-smartapparaat en de app Samsung Audio Remote*. Met deze handige app kut u alle algemene bedieningselementen van de Soundbar regelen zoals in-/uitschakelen, volume en de mediaregelaars, en aangepaste functies zoals de equalizer.

De functie Surround Sound Expansion voegt diepte en ruimtelijkheid toe aan uw luisterervaring.

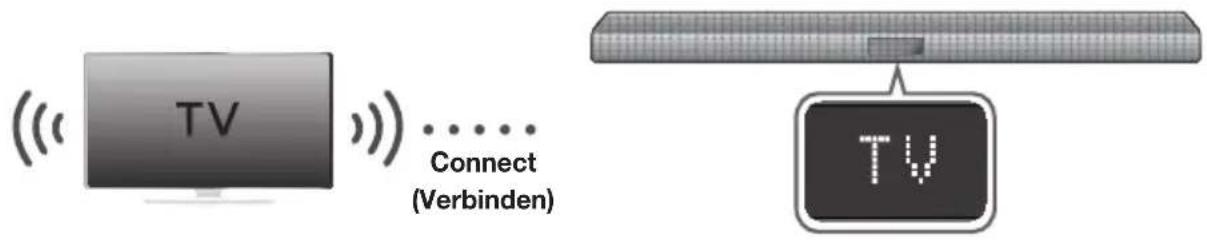

TV SoundConnect

Luister via de Soundbar waar het tv-geluid door de televisie en de Soundbar via Bluetooth met TV SoundConnect te verbinden. Het verbinden gaat eenvoudig en er bevinden zich geen kabelsussen de Soundbar en de tv, waardoor u de slanke systemen rustig in het zich kutz het zetter, zonder dat dit afbreuk doet aan uw nette interieur.

De Soundbar en tv bedient u eenvoudig vanaf één afstandsbediening.

HDMI

HDMI verzendt de digitale beeld- en geluidssignalen gegliktijdig en biedt een helderder beeld.

Dit toestel is ook uitergerust met de ARC-functie, waarmee u met behulp van een HDMI-kabel het geluid van uw television beschikkaar via de Soundbar. Deze functie is alleen beschikkaar als u het toestel aansluit op een tv die compatibel is met ARC.

Ondersteuning voor USB-host

Met behulp van de USB HOST-functie van de Soundbar kunt u externe USB-opslagapparaten, zoals een MP3-speler of USB-flashgeheugen, aansluiten en de muziekbestanden dieaarop zich opgeslagen aftspelen.

Bluetooth-functie

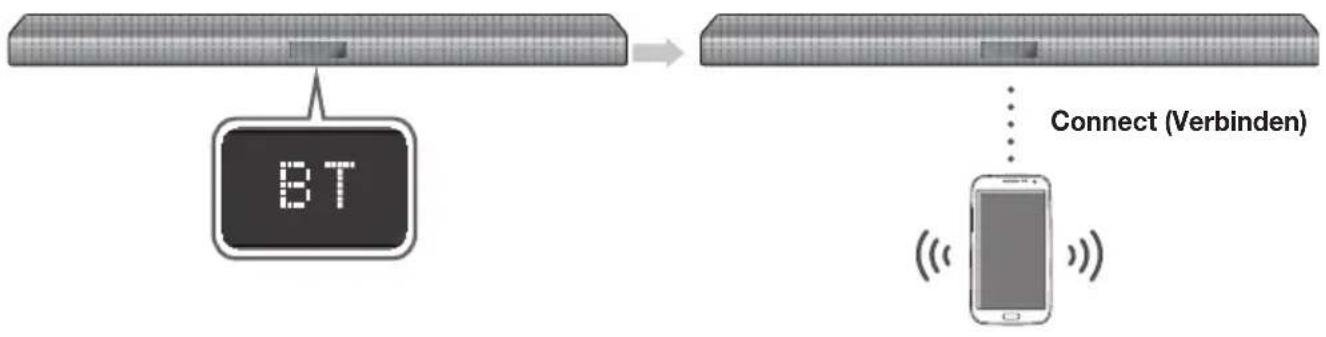

U kunt een Bluetooth-apparaat verbinden met de Soundbar en zo geheel draadloos genieten van muziek met een kwalitatief hoogwaardig stereogeluid.

LICENTIES

DOLBY AUDIO

LET OP GEVAAR OP ELEKTRISCHE SCHOKKEN NIET OPENEN	!		Dit symbol geeft aan dat de spanning binnen in het apparaat hoog is. Elk contact met onderdelen binnen in het product is gevaarlijk.
		!	Dit symbol geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.

	Klasse II-product: Dit symbol geegt aan dat voor dit toestel geen verilgheidsaansluiting op aarde (massa) is vereist.
~	Wisselspanning: Dit symbol geeft aan dat de nominale spanning wisselspanning is.
---	Gelijkspanning: Dit symbol geeft aan dat de nominale spanning gelifikspanning is.
	Voorzichtig, raadpleeg de instructies voor gebruik: Dit symbol geeft aan dat de gebruiker de handleiding要去 raadplegen voor meer informatie over de verilgheid.

WAARSCHUWING: Om het risico op brand of elektrische schokken te beperken, dient u het apparaat Niet aan regen of vocht bloot te stellen.

LET OP: STEEK DE STEKKER GOED IN HET STOPCONTACT OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN.

• Dit apparaat要去 als worden aangesloten op een geaard stopcontact.
• Het apparaat moet van het lichtnet worden afgesloten door de stekker uit het stopcontact te halen. Het stopcontact moet nu goed bereikbaar zijn.

LET OP

• Stel dit apparaat Niet bloot aan druppels of spatten. Plaats geen objcten op het apparaat die bevuld zich met water (zoals een vaas).
• Als u dit apparaat volledig wilt uitschakelen,要去 u de stekker uit het stopcontact trekken. De stekker要去 daarom altijd makkelijk bereikbaar zich.

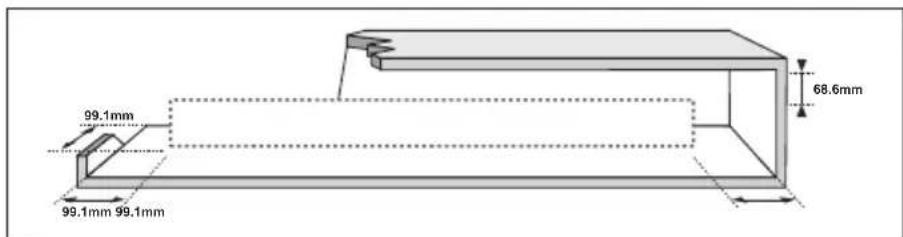

VOORZORGSMAATREGELEN

Controller of de wisselstroomvoorziening in uw huis overeenkomt met die op de identificatiesticker aan de onderkant van het product. Plaats het product horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen voor ventilatie (7 10~cm) . Zorg dat de ventilatieoppeningen Niet worden geblokkeerd. Plaats het apparaat Niet op versterkers of andere apparaten die warm+kennen worden. Dit apparaat is bedoeld voor continu gebruik. Om het toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het stopcontact als u het een lange tijd Niet gaat gebruiken.

Trek bij onweer de stekker uit het stopcontact. Bliksem kan spanningspieken verroorzaken waardoor het apparaat beschadigd kan raken.

Beschem het product gegen vocht (bijv. vazen), overmatige hitte (bv. een open haard) en apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker uit het stopcontact als het apparaat Niet goed functioneert. Dit product is Niet bedoeld voor industrieel gebruik. Het is alleen bedoeld voor persoonlijk gebruik. Wanner het product bij een lage temperatuur wordt bewaard, kan er condensvorming optreden. Als u het apparaat in de winter verplaatst, wacht u ongeveer 2uur totdat het apparaat weeop kamertemperatuur is voordat u het apparaat weer gebruikt.

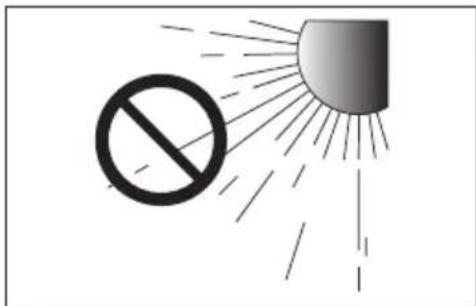

Stel het apparaat Niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan oververhitting veroorzaken en ertoe leiden dat het apparaat Niet goed functioneert.

De batterij die in dit product worden gebruikt, bevat chemicaliën die schadelijk zijn voor het milieu. Gooi de batterij Niet bij het gewone huisvuil. Stel de batterij Niet bloot aan extreme hitte, direct zonlicht of vuur.

De batterij mag Niet worden kortgesloten, gedemonteerd of oververhit. Gevaar van explosie als de batterij onjuist wordt geplaatst.Vervang deze uitsluitend door een batterij van hetzelfde of een gelijkwaardig type.

WAARSCHUWING: BATTERIJ NIET INSLIKKEN. GEVAAR VAN CHEMISCHE BRANDWONDEN. De afstandsbediening die worden meegeleverd met dit product bevat een knoopcelbatterij. Als deze knoopcelbatterij worden ingeslikt, kan deze in slechts 2 uur ernstige inwendige brandwonden veroorzaken en tot de dood leiden. Houd nieuwe en gebruekte batterijen uit de buurt van kinderen. Als het batterijvakje nit, stoot u met het gebruik van de afstandsbediening en houdt u het uit de buurt van kinderen. Als u denkt dat elijk is ingeslikt of in enig lichaamsdeel geplaatst, roept u onmiddelijk de hulp van een arts in.

INHOUD

2 AAN DE SLAG

2 FUNCTIONS
3 VEILIGHEIDSINFORMATIE
6 INHOUD VAN DE VERPAKKING

7 BESCHRIJVINGEN

7 VOOR- EN RECHTERZIJPANEL
8 ONDERPANEL
9 AFSTANDSBEDIENING

12 INSTALLATIE

12 DE SOUNDBAR INSTALLEREN

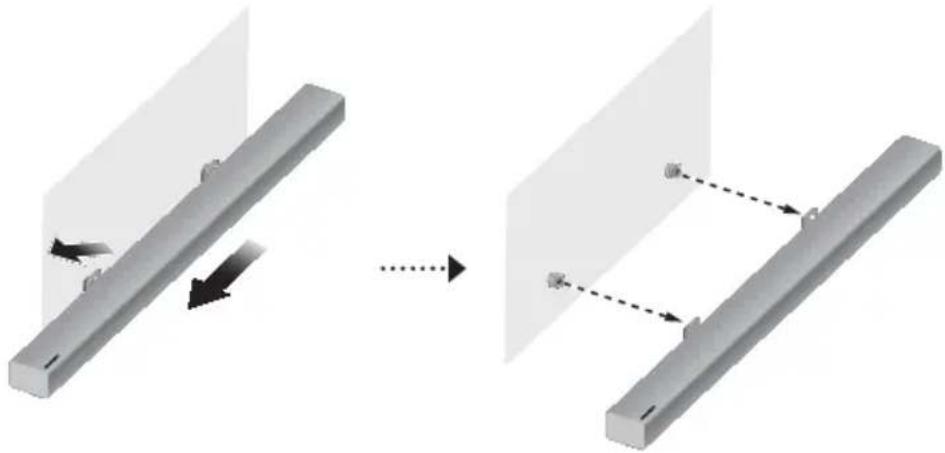

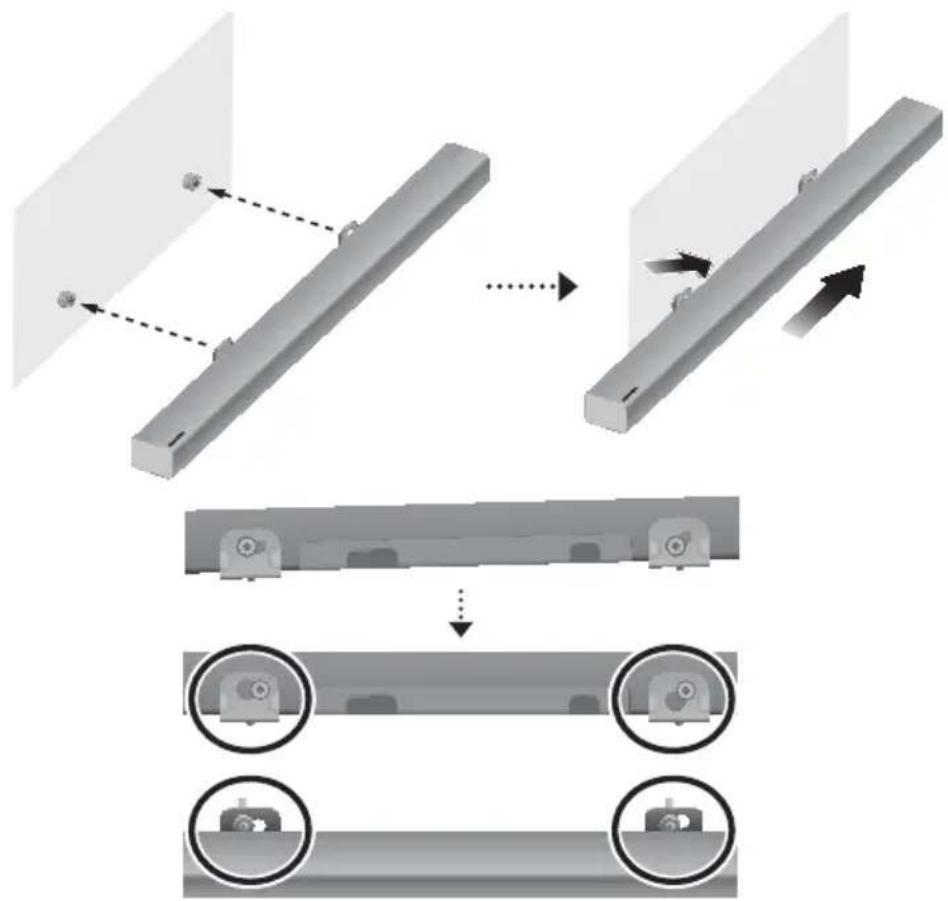

12 WANDMONTAGE

17 AANSLUITINGEN

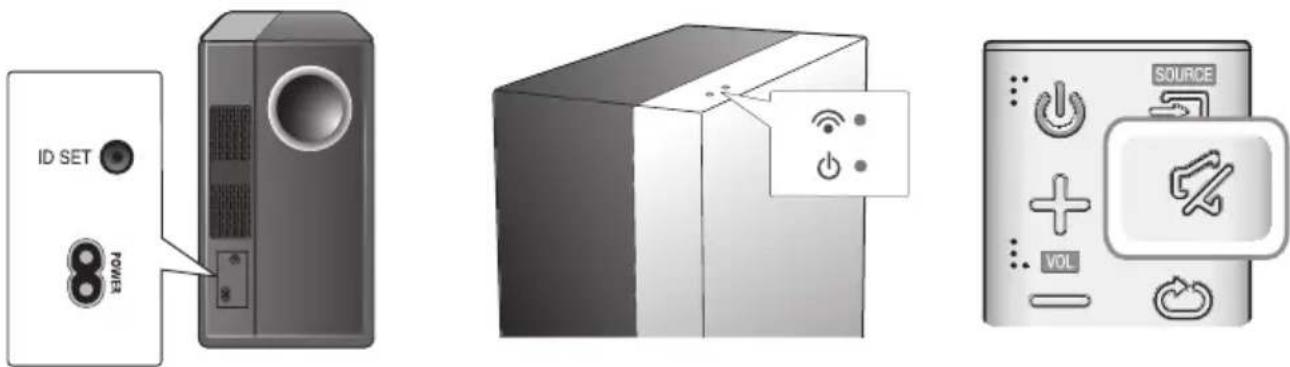

17 DE SUBWOOFER EN DE SWA-8000S VERBINDEN
18 DE SURROUNDLUIDSPREKERS AANSLUITEN

19 AANSLUITEN OP EEN TV

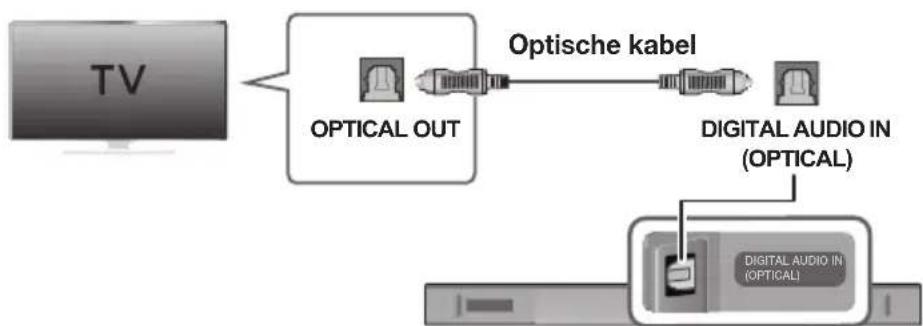

19 MET EEN DIGITALE OPTISCHE KABEL AANSLUITEN OP EEN TV

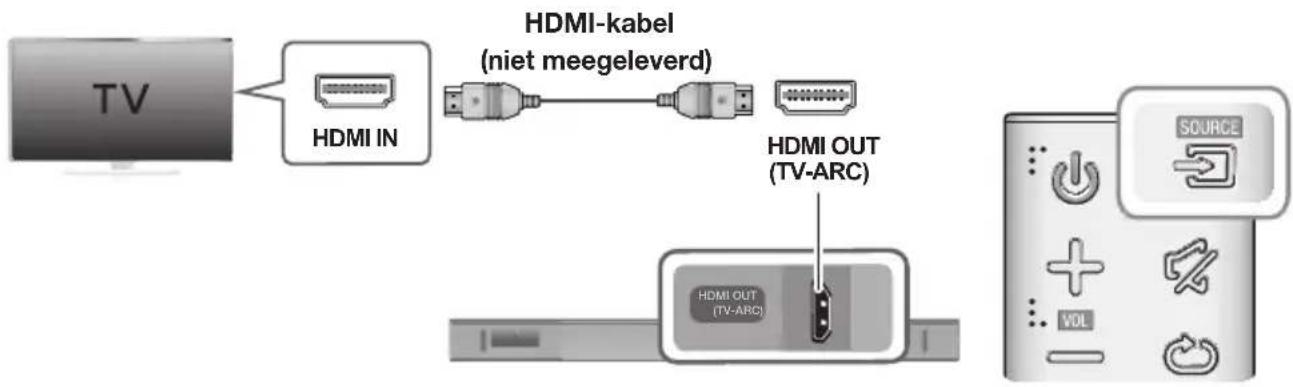

20 MET EEN (DIGITALE) HDMI-KABEL AANSLUITEN OP EEN TV
20 TV SOUNDCONNECT
22 AANSLUITEN OP EXTERNE APPARATEN

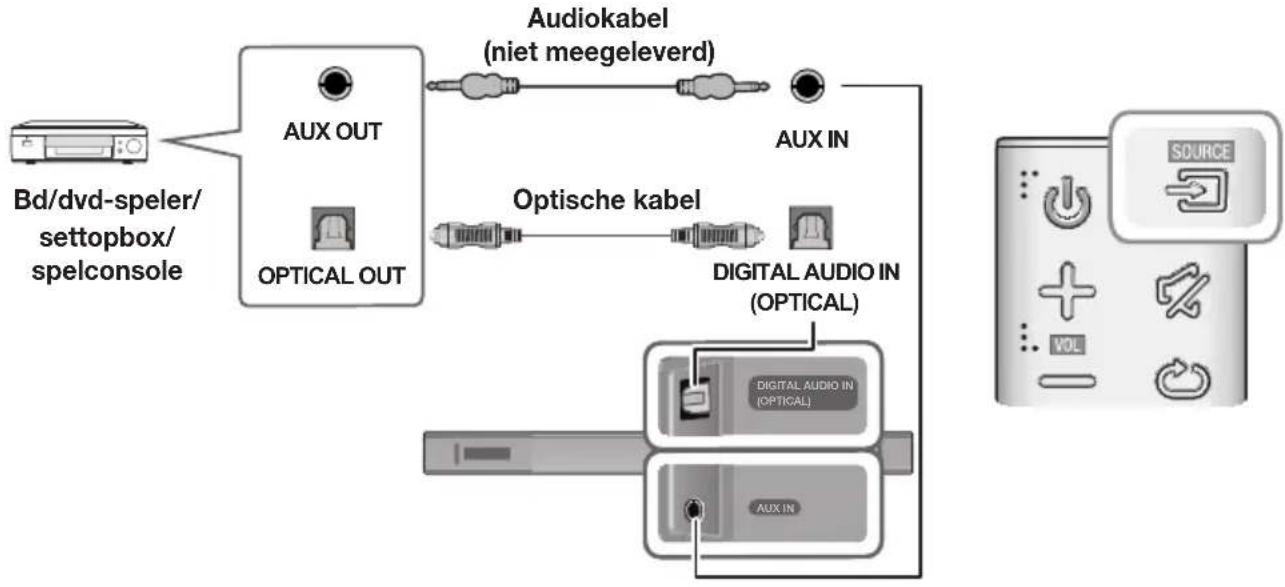

22 OPTISCHE OF ANALOGE AUDIOKABEL

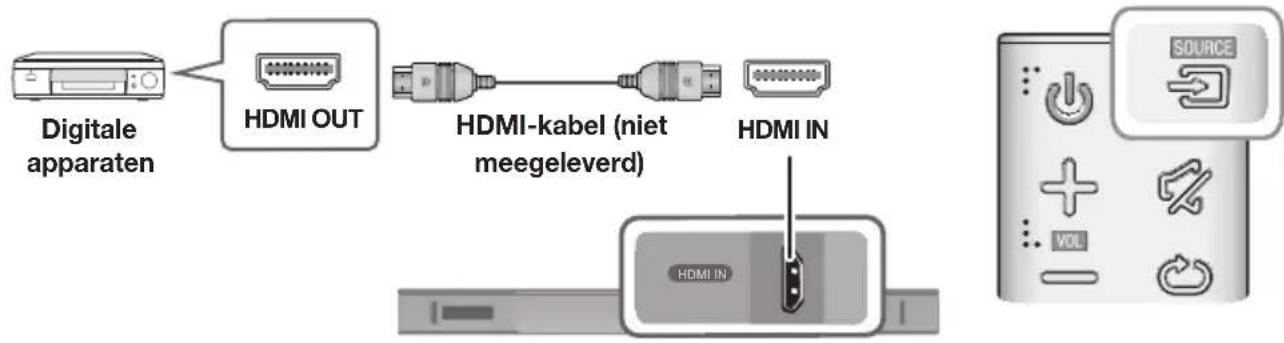

23 HDMI-kabel
23 USB

25 FUNCTIONS

25 INVOERMODUS
26 BLUETOOTH
29 SOFTWARE-UPDATE

30 PROBLEMEN OPLOSSEN

30 PROBLEMEN OPLOSSEN

31 BIJLAGE

31 SPECIFICATIONS

• De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen slechts ter referentie en kunden afwijken van hoe het apparaat er in werkelijkheid uitziet.
• In de volgende gevallen können administratiekosten in rekening worden gebracht (a) Een technicus komt bij u langs maar het product vertoont geen gebreken (dwz wanner们都gebruikershandleiding Niet is gelezen). (b) U bregt het productণ een reparatiecentrum maar het product vertoont geen gebreken (dwz wanner们都gebruikershandleiding Niet is gelezen).
• U worden op de hoogte gesteld van de administratiekosten voordat een technicus op bezoek komt.

INHOUD VAN DE VERPAKKING

VOORDAT U DE GEBRUIKERSHANDLEIDING LEEST

Let op het volgende voordat u de gebruikershandleiding leest.

Pictogrammen die in denen handleiding worden gebruikt

Pictogram	Term Definitie
	Let op	Geeft een situation aan waarin een functie Niet werkt of waarin de instellenen möglich worden geannuleerd.
	Opmerking	Betreft tips of instructies op de pagina die u helpen bij het bedieren van de verzillende functies.

Controleer of de onderstaande accessoires bij het apparaat zijn geleverd.

Afstandsbediening/ lithiumbatterij (3 V: CR2032)

Stroomsoer: 3 stuks AC/DC-adapter

Optische kabel

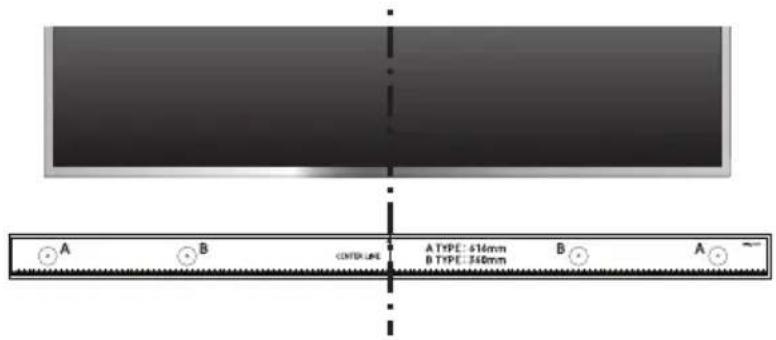

Sjabloon voor muurbevestiging

Bevestigingssschroef: 2 stuks

Schroef: 2 stuks

Mursteun L Muursteen R

• De accessoires können er enigszins anders uitzien dan de bovenstaande illustraties.

▶Luidsprekercomponenten

Surroundluidspreker: 2 stuks Subwoofer Luidsprekerkabel: 2 stuks

Draadloze ontvangstmodule (SWA-8000S)

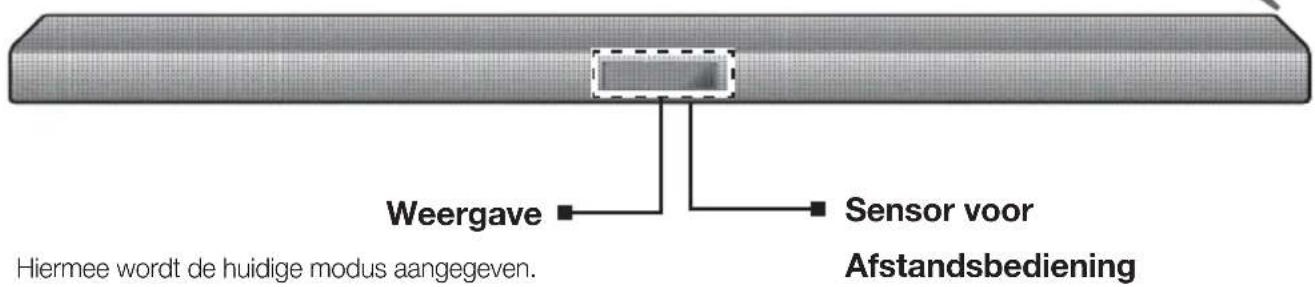

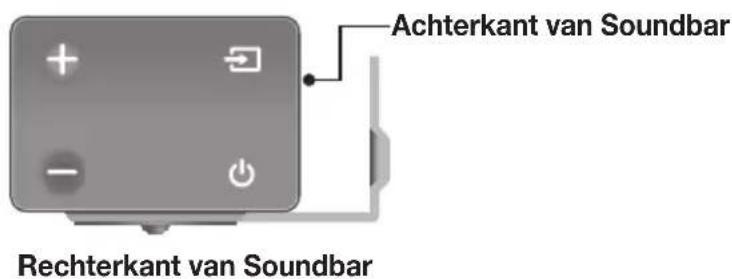

VOOR- EN RECHTERZIJPANEL

Toets+/- (Volume)

Hiermee aunt u het volume regelen.

Het volumeniveau worden in cijfers in de display op het voorpaneel weergegeven.

Toets (Bron)

Hiermee wordt de D.IN-, AUX-, HDMI-, BT-, TV- of USB-ingang geselecteerd.

• Als het apparaat is ingeschakeld en u langer dan 3 seconden op de toets (Bron) drukt, fungeertdezete toets als de toets (Dempen).U kunt de instelling van de toets (Bron) annuleren door de toets (Bron) nogmaals langer dan 3 seconden ingedrukt te houden.

Toets (Aan/uit)

Hiermee schakelt u in enuit.

• Wanner u de stekker in het stopcontact doet, duurt het 4 tot 6 seconden voordat de aan-/uittoets begint te werken.
• Wanner u dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat er geluid worden weergegeven.
• Als u alleen het geluid van de Soundbar wilt horen, moet u de luidsprekers van de television uitschakelen in het audio-installingsmenu van uw television. Raadpleeg de gebruikershandleiding die met uw television is meegeleverd.

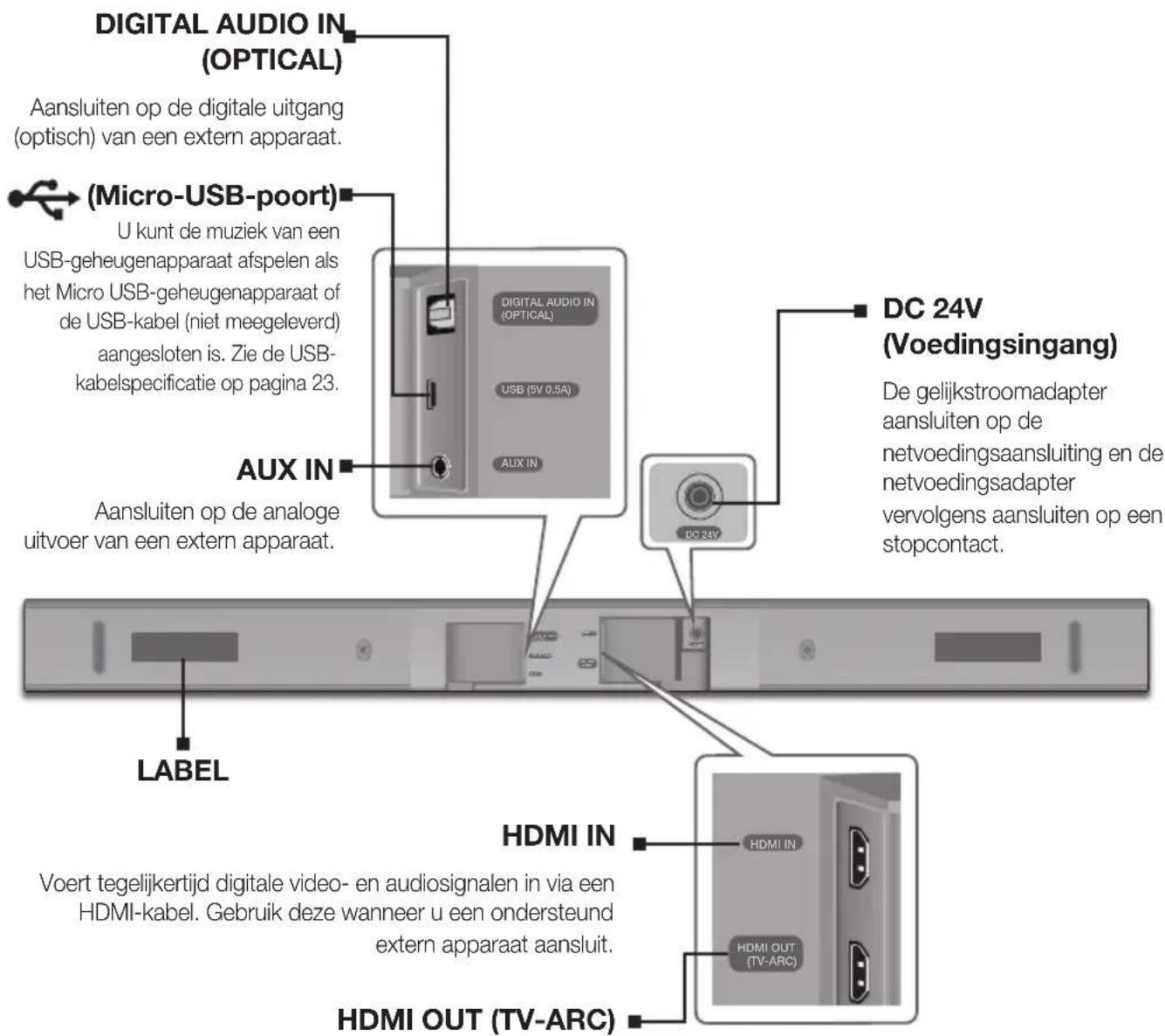

ONDERPANEL

Voert digitale video- en audiosignalen tegelijkertijd uit via een HDMI-kabel.

• Houd de AC/DC-adapter bij het verwijderen uit het stopcontact vast aan de stekker. Trek Niet aan de kabel.
• Sluit dit apparaat of andere componenten nicht aan op een stopcontact totdat alle verbindingen met de componenten gereed zich.
  Zorg dat de AC/DC-adapters plat op een tafel of de vloer liggen. Als u de AC/DC-adapter ophangt waar bij de ingang van het AC-snoer maar boven ligt, hunnen er water of andere vreemde stoffen in de adapter komen en storingen aan de adapter verzoorzaken.

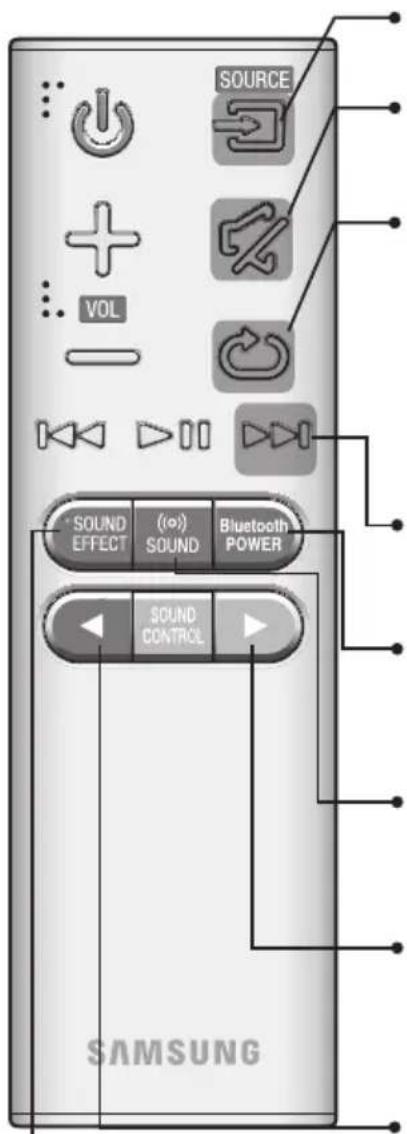

AFSTANDSBEDIERING

SOURCE (Bron)

Druk hierop om een bront te selecteren die is aangesloten op de Soundbar.

Mute

U kunt hierop drukken en het volume in een keer op O zetten.

Als u het geluid wee wilt inschakelen, drukt u nogmaals op de toets.

Herhalen

Druk op deze toets om de functie Herhalen in te stellenijdens het afspelen van muziek vanaf een USB-apparaat.

OFF - REPEAT : Hiermee schakelt u herhaald afspelen UIT.

TRACK - REPEAT : Hiermee worden een nummer herhaaldelijk afgespeeld.

ALL - REPEAT : Hiermee worden alle nummers herhaaldelijk afgespeeld.

RANDOM - REPEAT : Hiermee worden nummers in willekeurige volgorde afgespeeld.

(Het is möglichk dat een nummer dat al is afgespeeld, opniew wordt afgespeeld.)

Vooruit

Wanneer het apparaat dat uafspeelt, meertere bestanden bevat en u op de toets drukt, worden het volgende bestand geselecteerd.

Bluetooth POWER

Druk op de toets Bluetooth POWER op de afstandsbediening om de functie Bluetooth Power On in en uit te schakelen. Zie pagina 21 en 27 voor meer informatie.

(o) SOUND (Geluid)

Surr. Sound voegt diepte en ruimtelijkheid aan het geluid toe. Als u herhaaldelijk op de toets (O) SOUND drukt, bladert u door de Surr. Sound-instellen: ON - SURROUND SOUND, OFF - SURROUND SOUND

Houd de toets langer dan 5 seconden ingedrukt om de functie Anynet+ in ofuit te schakelen.OFF-ANYNET+,ON-ANYNET+

Met de functie Anynet+ kurz u de Soundbar bedieren met de afstandsbediening van een Samsung-TV met Anynet+.

De Soundbar要去 via een HDMI-kabel waar aangesloten op de tv.

Houd de toets langer dan 5 seconden ingedrukt om de functie Auto Power Link (Autom. koppeling inschakelen) in of UIT te schakelen.

OFF - POWER LINK, ON - POWER LINK

• Auto Power Link

synchroniseert de Soundbar die verbonden is met een optische bron via de optische aansluiting, zodate deutsche automatisch worden ingeschakeld wanneer u uw tv aanzet. (Zie pagina 19.)

• Deze functie is alleen beschikbaar in de D.IN-modus.

SOUND EFFECT

U kunt uit 6 verschilende geluisdmodi kiezen - STANDARD (standaard) (oorspronkelijk geluid), MUSIC (muziek), CLEAR VOICE (heldere stem),

SPORTS (sport), MOVIE (film) en NIGHT MODE (nachtmodus) - afhankelijk van de inhoud waar u maar wilt luisteren.

Selecteer de modus STANDARD als u het originele geluid wilt weergeven.

Soundbar is een eigenn naam van Samsung.
Bedien de teileisie met behulp van de afstandsbediening van de tv.

Power

Hiermee schakelt u de Soundbar in en UIT.

Volume

Hiermee past u het volumeniveau van het apparaat aan.

Afspelen/pauze

Druk op de toets om een bestandijdelijk te onderbreken.

Druk nogmaals op de toets om het geselecteerde weear af te spelen.

Vorige

Wanneer het apparaat dat u afspeelt, meerdere bestanden bevat en u op de toets drukt, worden het vorige bestand geselecteerd.

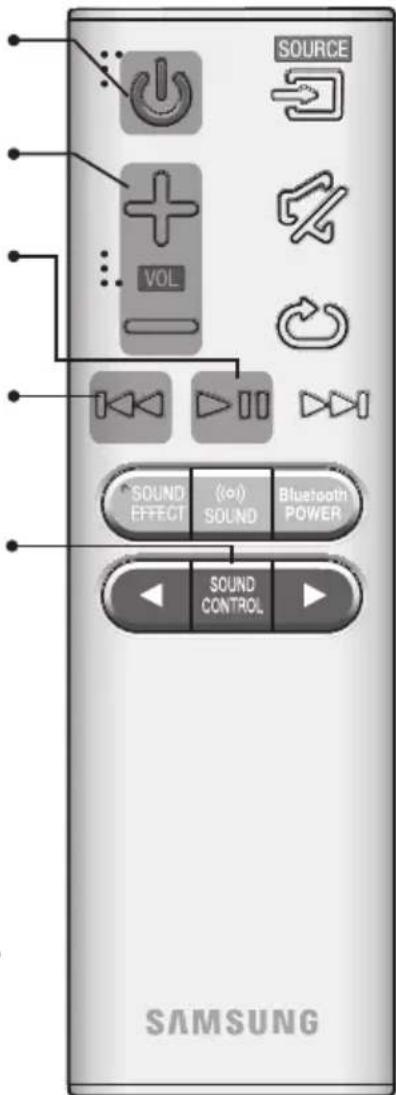

SOUND CONTROL (geluidsregeling)

Druk hierop om TREBLE (hoge tonen), BASS (lage tonen), SUBWOOFER

LEVEL (subwooferniveau), AUDIO SYNC (audiosynchronisatie), REAR

SPEAKER (achterluidspreker) of REAR LEVEL (niveau aller) te selecteren.

Gebruik verwolgens de toetsen , om het volume van de hoge en lage tonen aan te passen van -6 tot +6, en het volume van het subwooferniveau van -12, -6 tot +6.

Houd de toets SOUND CONTROL (geluidsregeling) onceveer 5 seconden ingedrukt om het geluidsniveau voorijdere freiendentie bij te stellen. U kurz 150

Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz en 10 KHz selecteren en een

waarde tussen -6 en +6 instellen.

• Om het wooferniveau aan te passen met de mobiele app Samsung Audio Remote, drukt u op de toetsen om het wooferniveau te verhogen of te verlagen binnen 3 seconden nadat de toets WOOFER is ingedrukt.

Als de Soundbar worden aangesloten op een digitale tv en het beeld nicht synchroon lijkt teijken met het geluid, druk dan op de toets SOUND CONTROL

(geluidsregeling) om het geluid geleijk te lately lopen met het beeld, Gebruik de toetsen , om een audiovertragingCUSEN DE 0 ms en 300 ms in te stellen.

Het is möglichd dat de functie Audio Sync (Audio synchroniseren) nicht

beschikbaar is in de USB-, TV- en BT-modus.

Als u het volume van de achterluidspreker wilt regelen, selekteert u REAR

SPEAKER in Sound Control, en regelt u met de toetsen , het volume

tussen OFF-RS en ON-RS.

Als u het volume van het geluidsniveau,achter wilt regelen,selecteert u REAR

LEVEL in Sound Control, en regelt u met de toetsen , het volume tussen

RS-6--+6.

• De modi REAR SPEAKER (achterluidspreker) en REAR LEVEL (niveau après) zijn alleen beschikbaar wanner u de SWA-8000S aansluit.

De Soundbar met de afstandsbediening van de tv bedieren

1. Houd de knop (o) SOUND (Geluid) langer dan 5 seconden ingedrukt verwijl de Soundbar worden ingeschakeld.
2. "ON-TV REMOTE" (Tv-afstandsbediening aan/uit) worden weergegeven op de display van de Soundbar.
3. Stel in het tv-menu de tv-luidspreker in op externe liquidspreker.

• Tv-menu's verschillen per fabrikant en model. Zie de tv-handleid ing voor meer informatie.
• Alleen de knoppen VOLUME +/- en MUTE় schikkaar om de Soundbar te bedieren.
• Deze functie is nicht beschikbaar wanner de Soundbar zich in de modus TV SoundConnect, TV ARC of HDMI befindt.
• Fabrikanten die deutsche functie ondersteunen: - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA
• Deze functie is möglichn nicht compatibel met de afstandsbediening van uw tv, affankelijk van de fabrikant van de afstandsbediening.
• Om deze functie uit te schakelen, druk de((o)) SOUND knop in gedurende 5 seconden."OFF - TV REMOTE" verschijnt op het display van de Soundbar.

DE BATTERIJ IN DE AFSTANDSBEDIERING PLAATSEN

1. Gebruik een geschikte munt om het klepje van het batterijvak van de afstandsbediening linksom te draaien om deze te verwijderen zoals weergegeven in de bovenstaande afbeelding.

1. Plaats een lithiumbatterij van 3V. Houd de pluspool (+) omhoog gericht bij hetplaatsen van de batterij Breng het kleje van het batterijvak aan en zorg ervoor dat de markeringen '●' naast elkaar liggen zoals weergegeven in de afbeelding hierboven.

1. Gebruik een geschiktemunt om het kleje vanhet batterijvak van deafstandsbediening zo vermogelijk rechtsom tedraaien om het weeop+zijnplaats te bevestigen.

DE SOUNDBAR INSTALLEREN

WANDMONTAGE

Waarop u moet letten bij de installmentie

• Alleen op een verticale muur installeren.
• Bij de installmentie要去 hoge temperatureen of vochtigheid, of een muur die het gewicht van het apparaat Niet kan ondersteunen, vermijden.
• Controller de stevigheid van de muur. Als de muur Niet stevig genoeg is om de eenheid te dragen, versterk dan de muur of monteer de eenheid op een andere muur die het gewicht van de eenheid wil kan dragen.
• Koop en gebruik bevestigingschroeven of ankers die geschikt zich voor uw soort muur (gipsplaat, plaatijzer, hout enz.). Monteer de bevestigingschroeven indien möglich in de wandstijlen.
  Schaf schroeven voor wandmontage aan op basis van het type en de dikte van de muur waaraan u de Soundbar wilt monteren.

-Diameter: M5

-Lenght: 35mm of longer aanbevolen.

Sluit de kabels van het toestel op de externe apparaten aan voordat u het aan de muur bevestigt.
Zorg dat de eenheid isuitgeschakeld en losgekoppeld voordat u deze installeert. Anders kan dit een elektrische schok verroorzaken.

1. Plaats de Wall Mount Guide (Sjabloon voor muurbevestiging) gegen het wandopervlak..

Zorg dat u het Wall Mount Guide (Sjabloon voor muurbevestiging) waterpas houdt.
- Als de tv aan de wand worden bevestigd, installeer de Soundbar dan minimaal 5 cm onder de tv.

Center Line (Middenlijn)

1. Lijn de Centre Line (middenlijn) van het sjabloon voor muurbevestiging uit met het midden van de teileisie (als u de Soundbar onder de tv bevestigt), en tape dan het Wall Mount Guide (Sjabloon voor muurbevestiging) aan de muur vast.

• Als u deze Niet onder een televisie bevestigt,zet dan de Center Line (middenlijn) in het midden van het montagegebied.

1. Duw met de punt van een pen of een geslepen potloodpunt door het midden van de afbeeldingen van het B-TYPE aan elk uiteinde van het sjabloon om de gaten voor de bevestigingsschroeven te markeren, en verwijder dan het Wall Mount Guide (Sjabloon voor muurbevestiging).

2. Boor met de juiste maat boor bij elke markering een gat in de muur.

• Als de markeringen Niet overeenkomen met de tapposities, zorg er dan voor dat u de juiste ankers in de gaten steekt voordat u de bevestigingsschroeven er insteelt. Als u ankers gebruikt, zorg dan dat de gaten die u boort groot genoeg zijn voor de ankers die u gebruikt.

1. Duw een schroef (niet meegeleverd) door elke Holder-Screw(Houder-schroef), en schroef cervolgens elke schroef stevig vast in een bevestigingsschroefgat.

1. Gebruik de twee Screws (Schroeven) (M4 x L14) om beiden Bracket-Wall Mount L en R (Muursteun L en R) aan de onderkant van de Soundbar te bevestigen. Zorg dat u voor een goede pasvorm de uitstulpingen op de Soundbar uutilijnt met de gaten op de steunen.

• Wanner u aan het moneren bent, controller dan of het hangende deel van de Bracket-Wall Mounts (Muursteunen) zich aan dechterkant van de Soundbar bevindt. Zie de bovenstaande afbeelding.

• De linker- en rechtersteun zijn verschillend van vom. Zorg ervoor dat u ze correct positioneert.

1. Installer de Soundbar met de bevestigde Bracket-Wall Mounts (Muursteunen) door de Bracket-Wall Mounts (Muursteunen) op de Holder-Screws (Houder-schroeven) op de muur te hangen.

• Kantel de Soundbar een beetje om beiden kopen van de Holder-Screw (Houder-schroef) in de gaten van de Bracket-Wall Mount (Muursteun) te steken. Duw de Soundbar in de richting van de pijl zDat beide zichden goed+zijn bevestigd.

DE SOUNDBAR LOSKOPPELEN VAN DE MUUR

1. Als u de Soundbar van de wandmontage wilt halen, duwt u deze in de richting van de pijl, Kantelt u de Soundbar een beetje en verrolgens trekt u deze als weergegeven van de muur af.

• Ga Niet aan het geinstalleerde apparaat hangen en laat het apparaat Niet vallen.
• Bevestig het apparaat stevig aan de muur zodat het Niet maar beneden valt. Als het apparaat valt, kan dit persoonlijk letsel veroorzaken of kan het product beschadigd raken.
• Wanner het apparaat aan een muur is bevestigd, moet u oppassen dat kinderen Niet aan de kabels trekken. Het apparaat kan dan namelijk vallen.
• Om de prestaties van de Soundbar bij bevestiging aan een muur te optimaliseren, installeert u het luidsprekersysteme minimaal 5 cm onder de tv wanner de tv aan de muur is bevestigd.
• Als u het apparaat Niet aan de muur bevestigt,plaats het apparaat dan voor uw eigieneiligheid op een vast, vlok oppervlak, zodat het apparaat Niet kan vallen.

• Steek de stekker van dit apparaat of uw tv pas in het stopcontact wonneer alle verbindingenussen de componenten zichn aangesloten.
  Schakel het product uit en haal de stekker uit het stopcontact voordat u dit product verplaatst of installeert.

F

DE SUBWOOFER EN DE SWA-8000S VERBINDEN

DE SUBWOOFER EN DE SWA-8000S AUTOMATISCH VERBINDEN

De verbinding-id's van de draadloze module SWA-8000S en de subwoofer zijn vooraf in de fabrik ingesteld. De subwoofer en de SWA-8000S zouden automatisch (draadloze verbinding) verbinding met het hoofdapparaat要去en makeen wanner u het hoofdapparaat, de subwoofer en SWA-8000S inschakelt.

• Wanner de subwoofer en SWA-8000S zijn verbonden, stoppen de blauwe indicatielampjes LINK op de subwoofer en de SWA-8000S met knipperen.
  Als het lampje boven op de subwoofer rood is of blauw knippert, is de subwoofer Niet automatisch verbonden. Verbind de subwoofer in dat geval handmatig volgens de onderstaande instructies.

DE SUBWOOFER EN DE SWA-8000S HANDMATIG VERBINDEN

Als de blauwe LED-lampjes blijven knipperen wanner het hoofdapparaat, de subwoofer en SWA-8000S zijn ingeschakeld, reset u de verbindings-id door de volgende procedureuit te voeren. Steek de stekkers van het hoofdapparaat, subwoofer en SWA-8000S in het stopcontact.

1. Steek de stekkers van het hoofdapparaat, subwoofer en SWA-8000S in het stopcontact.
2. Houd de toets ID SET op deijkenkant van de subwoofer en SWA-8000S met behulp van een Klein puntgoorwerp gedurende 5 seconden ingedrukt.
3. De indicatielampjes LINK (blauwe LED-lampjes) op de subwoofer en de SWA-8000S knipperen snel.
4. Druk 5 seconden op de toets op de afstandsbediening wanner het hoofdapparaat UIT staat.
5. De ID SET-melding verschijnt een moment op de display van het hoofdapparaat en verdwijnt dan.
6. Wanner de lampjes van de subwoofer en de SWA-8000S blauw knipperen, drukt u op de toets op de afstandsbediening of aan de rechterkant van het hoofdapparaat om dit in te schaken.
7. De verbinding is tot stand gebracht als de blauwe LED-lampjes op de subwoofer en de SWA-8000S Nieteer knipperen en blijven branden.
   Als het verbinden nicht lukt, blijven de blauwe lampjes knipperen. Schakel het hoofdapparaatuit, ga terug maar stap 2 en begin opnieuw.

Schakel het product uit en haal de stekker uit het stopcontact voordat u het product gaat verplaatsen of installeren.
- Als het hoofdapparaat worden uitgeschakeld, worden de draadloze subwoofer stand-by gezet en gaat het STANDBY-lampje aan de voorkant aan nadat het indicatielampje LINK (blauw lampje) gedurende 30 seconden heeft geknipperd.
- Als u een apparaat in de buurt van de Soundbar gebruikt met bezelfde frequentie (2,4 GHz) als de Soundbar, kan het geluid door storing worden onderbroken.
- Het maximale zendbereik van het draadloze signaal tussen het hoofdapparaat en de subwoofer is ongeveer 5m , maar kan variieren afhankelijk van uw werkomgeving. Als zich een muur van gewapend beton of een muur met metalen onderdelen tussen het hoofdapparaat en de draadloze subwoofer bevindt, werkt het systeme möglichk helemaal Niet, waar dat het draadloze signaal Niet kan doordringen door metaal.
- Als er geen draadloze verbindingussen het hoofdapparaat en de draadloze subwoofer tot stand kan worden gebracht, herhaalt u stap 1 t/m 6 op de vorige pagina om de verbindingussen het hoofdapparaat en de draadloze subwoofer opnieuw in te stellen.

• De draadloze ontvangstantenne is ingebouwd in de draadloze subwoofer. Bescherm het apparaat gegen water en vocht.
  Voor een optimaal luistercomfort zorgt u ervoor dat het gebied rond de draadloze subwoofer geen obstakels bevat.

DE SURROUNDLUIDSPREKERS AANSLUITEN

• Plaats deze luidsprekers naast uw luisterpositie. Als er Niet genoeg ruimte is,plaatst u de luidsprekers tegenover elkaar. Plaats de luidsprekers circa 60 tot 90 cm boven uw oren en richt ze enigszins maar beneden.

• Surroundliquidsprekers moeten worden aangesloten op de draadloze ontvangsstmodule.
• Elke luidspreker is aan dechter- of onderkant voorzien van een gekleurd label. Elke kabel is aan het eind voorzien van een gekleurde band. Zoek de juiste kleur band bij de kleur van het label op de luidspreker en sluit de kabel aan op de luidspreker.

AANSLUITEN OP EEN TV

• Belangrijk: Voordat u begint,plaatst u de batterij in de afstandsbediening. Zie pagina 11 voor instructies.

MET EEN DIGITALE OPTISCHE KABEL AANSLUITEN OP EENTV

1. Sluit met een digitale optische kabel de DIGITAL AUDIO IN-ingang (OPTICAL) op de Soundbar aan op de OPTICAL OUT-uitgang van de tv.

2. Druk op de toets (Source) rechts op de Soundbar of op de toets SOURCE (Bron) op de afstandsbediening om de D.IN-modus te selecteren.

Auto Power Link:

Als u het hoofdapparaat via een digitale optische kabel hebt aangesloten op een tv, stelt u de functie Auto Power Link (Autom. koppeling inschakelen) in op ON (AAN) zodate Soundbar automatisch worden inseschakeld wonneer u de tv inschakelt.

1. Gebruik een digitale optische kabel om een tevisie op de Soundbar aan te sluiten.
2. Druk op de toets (Source) rechts op het hoofdapparaat of op de toets SOURCE (Bron) op de afstandsbediening om de D.IN-modus te selecteren.
3. Houd de toets langer dan 5 seconden ingedrukt om de functie Auto Power Link (Autom. koppeling inschakelen) in en uit te schakelen.

• Het is möglich dat de functie Auto Power Link Niet werkt. Dit is afhankelijk van het aangesloten apparaat.
• Deze functie is alleen beschikbaar in de D.IN-modus.

MET EEN (DIGITALE) HDMI-KABEL AANSLUITEN OP EEN TV

1. Sluit een HDMI-kabel (niet meegeleverd) aan op de HDMI OUT (TV-ARC) -uitgang aan de onderzijde van de spelere en op de HDMI IN-ingang van uw tv.
2. Druk op de toets rechts op de Soundbar of op de toets SOURCE (Bron) op de afstandsbediening om de D.IN-modus te selecteren.

• HDMI is een interface die digitale overdracht van video- en audiogeveens möglichk maakt met slechts een aansluiting.
• Als de tevisie voorzien is van een ARC-poort, sluit de HDMI-kabel dan aan op HDMI IN (ARC)-poort.

• U kunt indien möglich het Beste een Kernloze HDMI-kabel gebruiken. Als u een HDMI-kabel met Kern gebruikt,要去 een kabel gebruiken met een diameter van minder dan 14mm

• Anynet+ moet zichin ingeschakeld.

• Deze functie is nicht beschikbaar wonneer de HDMI-kabel geen ARC ondersteunt.

TV SOUNDCONNECT

U kunt het geluid van de tv weergeven via uw Soundbar wonneer deze is verbonden met een Samsung-TV die de functie TV SoundConnect ondersteunt.

1. Schakel de tv en de Soundbar in.
2. Druk op de toets rechts op het hoofdapparaat of op de toets SOURCE (Bron) op de afstandsbediening om de TV-modus te selecteren.
3. Er verschijnt een bericht op de tv met de vraag of u de functie TV SoundConnect wilt inschakelen.
4. Gebruik de afstandsbediening van de tv om te selecteren en de verbinding:tussen de tv en de Soundbar te voltooien.

• Als u de Soundbar-modus van tv maar een andere modus schakelt, worden TV SoundConnect automatischuitgeschakeld.
• Als u de Soundbar met een andere television wilt verbinden,要去 de bestaande verbinding worden verbroken.
• Als u de huidige verbinding wilt verbreken, houdt u de knop op de afstandsbediening 5 seconden ingedrukt of schakelt u over maar een andere modus. Als u verbinding met een andere tv wilt make, volgt u stap 1 tot en met 4 op de vorige pagina.

• De functie TV SoundConnect (SoundShare) worden ondersteund door bepaalde televisies van Samsung die na 2012 zijn uitgebracht. Controller of uw tevisie de functie TV SoundConnect (SoundShare) ondersteunt voordat u aan de slag gaat.(Raadpleeg de handleiding van de tv voor meer informatie.)
• Als uw Samsung-TV voor 2014 op de markt is gebracht, controller dan het instelmenu SoundShare.
• Als de afstand:tussen de teileisie en de Soundbar groter is dan 5 meter, is de verbinding mogelijk niet stabel of hapert de audio. Als dat gebeurt, verplaatst u de teileisie of de Soudbar zodat zeich bennen het bedieningsbereik bevinden en brengt u vervolgens de verbinding met TV SoundConnect opnieuw tot stand.

Bedieningsbereik voor TV SoundConnect:

-Aanbevolen koppelingsbereik: binnen 2 meter.

-Aanbevolen bedieningsbereik: binnen 5 meter.

• Met de toetsen Afspelen/Onderbreken, Volgende en Vorige op de Soundbar of de afstandsbediening van de Soundbar(Int) u de tv Niet bedieren.

Functie Bluetooth POWER On gebruiken

De functie Bluetooth POWER On is beschikbaar nadat u de Soundbar hebt aingesloten op een Bluetooth-compatible tv met behulp van TV SoundConnect. Wanner de functie Bluetooth POWER On AAN is, worden bij het in- of uitschakelen van de aingesloten TV, ook de Soundbar-voeding in- en uitgeschakeld.

1. Sluit de tv aan op uw Soundbar met de functie TV SoundConnect.
2. Druk op de toets Bluetooth POWER op de afstandsbediening van de Soundbar. ON - BLUETOOTH POWER (Bluetooth Power AAN) worden weergegeven op de display van de Soundbar.

ON - BLUETOOTH POWER : de Soundbar worden in- en uitgeschakeld als u de teilevisie in- of uitschakelt.
OFF - BLUETOOTH POWER : de Soundbar worden uitgeschakeld wanner u de tv uitschakelt.

• Deze functie worden ondersteund door sommige televisies van Samsung die na 2013 zich uitgebracht.

AANSLUITEN OP EXTERNE APPARATEN

OPTISCHE OF ANALOGE AUDIOKABEL

Dit apparaat is voorzien van een optische digitale ingang en een analoge audio-ingang (AUX), waardoor u het apparaat op twee manieren kunt aansluiten op externe apparaten.

AUX-kabel

1. Sluit de ingang AUX IN (Audio) op het hoofdapparaat aan met een audiokabel op de uitgang AUDIO OUT van het bronnapparaat.
2. Druk op de toets (Source) rechts op de Soundbar of op de toets SOURCE (Bron) op de afstandsbediening om de AUX-modus te selecteren.

1. Sluit de DIGITAL AUDIO IN (Audio) op het hoofdapparaat aan met een digitale optische kabel op de uitgang OPTICAL OUT van het bronnapparaat.
2. Druk op de toets (Source) rechts op de Soundbar of op de toets SOURCE (Bron) op de afstandsbediening om de D.IN-modus te selecteren.

HDMI-KABEL

HDMI is de standard digitale interface voor aansluiting op een tv, projector,DVD-speler, Blu-ray-speler, settopbox, enzovoort. HDMI voorkomt dat het signal vanwege conversie maar analogog verslechtert en behoudt de video- en audiokwaliteit van de oorspronkelijke digitale bron.

1. Sluit een HDMI-kabel (niet meegeleverd) aan op de HDMI IN-ingang aan de onderzijde van het product en de HDMI OUT-uitgang op uw digitale apparaat.
2. Druk op de toets rechts op de Soundbar of op de toets SOURCE (Bron) op de afstandsbediening om de HDMI-modus te selecteren.

USB

U kunt via de Soundbar muziekbestanden afspelen die zich op USB-opslagapparaten bevinden.

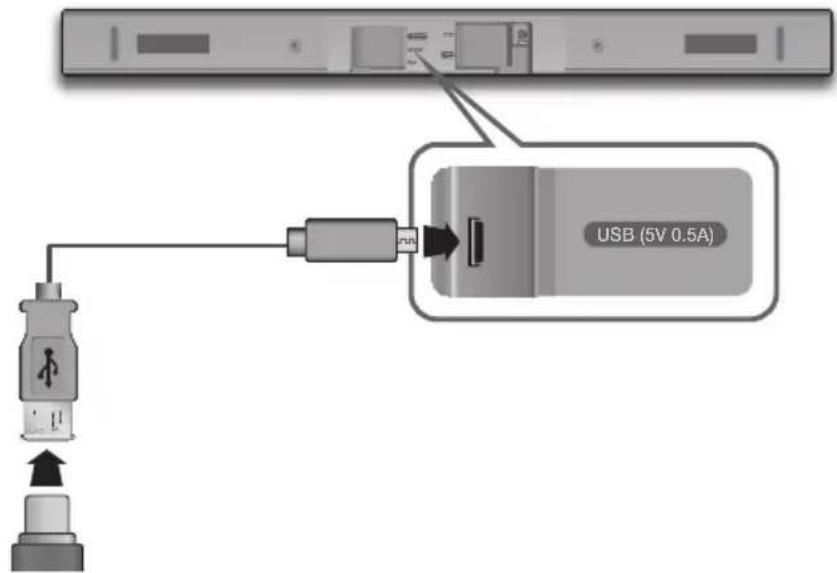

1. Sluit de Micro-USB-naar-USB-adapter-kabel aan met een mannelijke USB 2.0 Micro USB-plug (type B) op een uiteinde en een standard vrouwelijkke 2.0 USB jack (type A) op het andere uiteinde van de Micro USB-jack op uw Soundbar.

• De Micro-USB-naar-USB-adapter-kabel worden afzonderlijk verkocht. Neem contact op met een Samsung servicecentrum of Samsung klantenservice om deze aan te schaffen.

• Sluit de contrastekker van de adapterkabel aan op het USB-apparaat.

• Druk op de toets rechts op het hoofdapparaat of op de toets SOURCE (Bron) op de afstandsbediening om de USB-modus te selecteren.

• USB verschijnt op het scherm.

• De verbinding van de Soundbar met het USB-apparaat is voltooid.

• De Soundbar worden automatisch uitgeschakeld (Auto Power Off) wonneer er langer dan 5 minuteen geen USB-apparaat is aangesloten.

Voordatu een USB-apparaat aansluit

Neem het volgende in acht:

• Als de bestandsnaam van een bestand op een USB-apparaat langer is dan 10 tekens, worden deze nicht weergegeven op de display van de Soundbar.
• Het is möglich dat dit product nicht compatibel is met bepaalde typen USB-opsgmedia.
• De Soundbar ondersteunt de bestandssystemen FAT16 en FAT32.

-Het NTFS-bestandssystem wordt Niet ondersteund.

• Sluit USB-apparaten aan op de USB-poort van het product met een USB 2.0 micro-USB-stekker op een standard 2.0 USB-adapterkabel met contrastekker. Als u dat Niet doet, kan er een probleem zichn met de USB-compatibleit.
• Sluit Niet meerere opslagapparaten op het product aan via een multikaartlezer. Wanner u dit wel doet, werkt het apparaat möglichnestaar behoren.
• PTP-protocollen van digitale camera's worden nicht understeund.
• Verwijder het USB-apparaat Nietijdens de bestandsoverdracht.
  Muziekbestanden met DRM-beveiliging (MP3, WMA) van commerciele websites können nicht worden afgespeeld.
• Externe vaste schijven worden nicht ondersteund.
• Mobiele telefoons worden nicht understand.
• Compatiblebileitslijst type bestandsindeling:

Extensie Codec Samplingfrequentie Bitsnel	Heid
*.mp3	MPEG 1 Layer2 16KHz ~ 48KHz 80kbps~320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps
	MPEG 2.5 Layer3	16KHz ~ 48KHz 80kbps~320kbps
*.wma	Wave_Style_MSAudio1	16KHz ~ 48KHz 56kbps~128kbps
	Wave_Style_MSAudio2	16KHz ~ 48KHz 56kbps~128kbps
*.aac	AAC	16KHz ~ 96KHz 48kbps~320kbps
	AAC-LC	16KHz ~ 96KHz	128kbps~192kbps5.1ch 320kbps
	HE-AAC	24KHz ~ 96KHz	48kbps~64kbps5.1ch 160kbps
*.wav	-	16KHz ~ 48KHz tot 3000 kops
*.ogg	OGG 1.1.0	16KHz ~ 48KHz 50kbps~500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz tot 3000 kops

• Als het USB-apparaat te veel mappings en bestanden bevat, kan het enige tijd duren voordat de Soundbar alle bestanden opent en afspeelt.

INVOERMODUS

Druk op de knop (Source) op het zijpaneel van het hoofdapparaat of op de knop SOURCE (Bron) op de afstandsbedietening om de gewenste modus te selecteren.

Rechterzijde van de Soundbar

Invoermodus Weergave
Optisch digitale invoer ARC-ingang (HDMI OUT)	D.IN
AUX-ingang	AUX
HDMI-ingang	HDMI
BLUETOOTH-modus	BT
TV SoundConnect	TV
USB-modus	USB

FUNC TIE AUTO POWER DOWN (AUTOM. UITSCHAKELEN)

Het apparaat worden in de volgende gezallen automatisch uitgeschakeld:

Modus D.IN/HDMI/BT/TV/USB/ARC

• indien 5 minuten geen audiosignaal worden gedetecteerd.

AUX-modus

• Als de AUX-kabel gedurende 5 Minutes is losgekoppeld.

• Indien 8 Uhr lang geen toetsen worden ingedrukt wanner de AUX-kabel is aangesloten.

Als u de functie Auto Power Down (Automatische uitschakelen) wilt in- of uitschakelen, houdt u de knop 5 seconden ingedrukt.

ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN wordt op de display weergegeven.

BLUETOOTH

U kunt een Bluetooth-apparaat verbinden met de Soundbar en zo geheel draadloos genieten van muziek met een kwalitatief hoogwaardig stereogeluid.

DE SOUNDBAR VERBINDEN MET EEN BLUETOOTH-APPARAAT

Controller of h t b t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t h t

Bluetooth-apparaat

1. Druk op de toets (Source) op het zijpaneel van het hoofdapparaat of op de toets SOURCE (Bron) op de afstandsbediening om de BT-modus te selecteren.
2. U ziet BT READY (BT gereed) op het display aan de voorzijde van de Soundbar.
3. Selecteer het Bluetooth-menu op het Bluetooth-apparaat waarmee u verbinding wilt make. (Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat.)
4. Selecteer het menu voor een stereo hoofdtelefoon op het Bluetooth-apparaat.

Er worden een lijst van aangesloten apparaten weergegeven.

1. Selecteer "[AV] Samsung Soundbar Kxxx K-Series" in de lijst.

2. Wanner de Soundbar is verbonden met het Bluetooth-apparaat, verschijnt [Bluetooth device name] → BT op de display aan de voorzijde.

3. De apparaatnaam kan alleen in het Engels worden weergegeven. Als de naam nicht in het Engels is, worden deze onderstrept " _ " weergegeven.

4. Als het Bluetooth-apparaat Niet met de Soundbar kan worden gekoppeld, verwijdert u de Soundbar die eerder door het Bluetooth-apparaat is gezonden en LAST u opnieuw zoeken aan de Soundbar.

5. Muziek afspelen op het aangesloten apparaat.

6. U kurz de muziek die worden afgespeeld op het aangesloten Bluetooth-apparaat,rechtstreeks via de Soundbar beluisteren.
   In de BT-modus zijn de functies Play/Pause/Next/Prev (Afspelen/Onderbreken/Volgende/Vorige) nicht beschikkaar. Deze functies waren echter wel beschikbaar op Bluetooth-apparaten die AVRCP ondersteunen.

• Typ < 0000> als u om een pincode worden gewraagd wanner u een Bluetooth-apparaat verbindt.
• U kunt slechts een Bluetooth-apparaat tegelijkertijd koppelen.
• De Bluetooth-verbinding worden beeindigd als u de Soundbar uitschakelt.

• Onder de volgende omstandigheden voert de Soundbar möglichk geen correcte Bluetooth-zoek- of verbindingsactie UIT:

• indien er zich een sterk elektrisch veld rond de Soundbar bevindt.

• indien verschillende Bluetooth-apparaten tegelijkertijd met de Soundbar worden gekoppeld.

• Indien het Bluetooth-apparaat isuitgeschakeld, Niet is geplaatst of defect is.

• Let op, apparaten zoals magnetrons, draadloos-LAN-adapters, tl-lampen en gasformuizen gebruiken hetzelfde frequentebereik als het Bluetooth-apparaat. Dat kan tot elektrische interferentie leiden.

• De Soundbar ondersteunt SBC-data (44,1 kHz, 48 kHz).
  Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.
• U kurz de Soundbar nicht verbinden met een Bluetooth-apparaat dat alleen de HF-functionie (handsfree) ondersteunt.

• Zodra de set is gekoppeld met een apparaat en de Soundbar zich in de DIN-, AUX- of USB-modus bevindt, en u selecteert in de lijst op uw Bluetooth-apparaat de optie "[AV]samsung soundbar Kxxx K-ser", schakelt de set automatisch maar de BT-modus.

• Alleen beschikbaar als de Soundbar voorkomt in de lijst met gekoppelde apparaten van het Bluetooth-apparaat. (Het Bluetooth-apparaat en de Soundbar要去en minimaal eenkeer erder zich gekoppeld.)

• De Soundbar worden alleen weergegeven in de lijst met apparaten die door het smartapparaat zijn gezonden als op de Soundbar BT READY (BT gereed) worden weergegeven.

• In de modus TV SoundConnect kan de Soundbar Niet aan een ander Bluetooth-apparaat worden gekoppeld of verbonden.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Als de Bluetooth Power On-functie is ingeschakeld en de Soundbar uit staat, worden de Soundbar automatisch ingeschakeld als een eerder gekoppeld Bluetooth-apparaat probeert om een koppelng met de Soundbar tot stand te brengen.

1. Druk op de toets Bluetooth POWER (Bluetooth AAN/UIT) op de afstandsbediening verwijl de Soundbar is ingeschakeld.
2. ON - BLUETOOTH POWER (Bluetooth Power AAN) wird weergegeven op de display van de Soundbar.

DE VERBINDING TUSSEN EEN BLUETOOTH-APPARAAT EN DE SOUNDBAR VERBREKEN

U kurz de verbinding tussen het Bluetooth-apparaat en de Soundbar verbreken. Raadpleeg voor instructies de gebruiksaanwijzing van het Bluetooth-apparaat.

• De verbinding met de Soundbar worden verbroken.
• Wanner de Soundbar worden losgekoppeld van het Bluetooth-apparaat, verschijnt BT DISCONNECTED op de display aan de voorzijde van de Soundbar.

DE VERBINDING TUSSEN DE SOUNDBAR EN EEN BLUETOOTH-APPARAAT VERBREKEN

Druk op de toets SOURCE op de afstandsbediening of op de toets (Source) op het zijpaneel van het product van de BT -modus maar een andere modus te schakelen of de Soundbar uit te schakelen.

• Het verbonden Bluetooth-apparaat wacht een bepaaldeijd op een reactie van de Soundbar alvorens de verbinding te verbreken. (Hoe lang het duurt voordat de verbinding worden verb broken, kan per Bluetooth-apparaat verschillen.)

• De Bluetooth-verbinding kan worden verbroken als in de Bluetooth-verbindingsmodus de afstand:tussen de Soundbar en het Bluetooth-apparaat meer dan 5 meter is.
• De Soundbar wirdt na 5 minuten in de stand Gereed automatisch uitgeschakeld.

Meer informatatie over Bluetooth

Bluetooth is een technologie waardoor Bluetooth-compatiblele apparaten eenvoudig met elkaar+kunnen worden verbonden via een korte, draadloze verbinding.

• Een Bluetooth-apparaat kan, afhankelijk van gebruik, lawaai of storingen veroorzaken als:

• Een deel van uw lichaam in contact komt met het zend-/ontvangstystem van het Bluetooth-apparaat of de Soundbar.

• Als er een spanningsvariatie ontstaat als gevolg van belemmering door muren, hoeken of scheidingswanden.
• Het apparaat worden blootgesteld aan elektrische interferentie door apparatuur die bezelfde freiagentie gebruikt, bijvoorbeeld medische apparatuur, magnetrons of draadloze LAN's.

Koppel de Soundbar met het Bluetooth-apparaat verwijl ze zich dicht bij elkaar bevinden.
- Hoe groter de afstandussen de Soundbar en het Bluetooth-apparaat, hoe minder de kwaliteit.

Als de afstand groter is dan het maximale bereik van het Bluetooth-apparaat, worden de verbinding verbroken.

In gebieden met een slechte ontvangst werkt de Bluetooth-verbinding möglichn Niet maar behoren.
- De Bluetooth-verbinding werkkt alleen als het Bluetooth-apparaat zich dicht bij het apparaat bevindt. Als het Bluetooth-apparaat buiten dit bereik gaat, worden de verbinding automatisch verbroken. Zelfs binnen het bereik kan de geluidskwaliteit verslechteren door obstakels zoals muren of deuren.
- Het gebruik van dit draadloze apparaat kan elektrische interferentie veroorzaken.

DE APP SAMSUNG AUDIO REMOTE GEBRUIKEN

De app Samsung Audio Remote installeren

Als u de Soundbar met uw smartapparaat en de app Samsung Audio Remote wilt bedienen, downloadt u de app Samsung Audio Remote via de Google Play store.

In Market zoeken: Samsung Audio Remote

De app Samsung Audio Remote starten

Start en gelebruik de app Samsung Audio Remote door op uw smartapparaat op het pictogram Audio Remote te tikken en de instructies op het scherm te volgen.

• De app Samsung Audio Remote is alleen compatibel met mobiele Android-telefoons en mobiele apparaten met Android OS 3.0 of nieuwer.

SOFTWARE-UPDATE

Samsung kan in de toekomst updates voor de firmware van de Soundbar aanbieden.

Indien een update wordt aangeboden, kut u de firmware bijwerken door een USB-apparaat waarop de firmware-update is opgeslagen aan te sluiten op de USB-poort van uw Soundbar.

Als er meerere updatebestanden zijn, moet u telkens een ervan op het USB-apparaat zetten en ze een voor een gebruiken om de firmware bij te werkken.

Ga waar samsung.com of neem contact op met het calccenter van Samsung vooreer informatie over het downloaden van updatebestanden.

• Dit product is voorzien van een DUAL BOOT-functie. Als de firmware geen update kan uitvoeren, kut u de firmware nogmaals bijwerken.

• PlaatseenUSB-apparaat met de firmware-update in de USB-poort op het hoofdapparaat.
• Het bijwerken van de firmware verloopt möglichnestaar behoreer zich audiobestanden op het USB-opslagapparaat bevinden die door de Soundbar worden ondersteund.
• Schakel de stroom Niet uit en verwijder het USB-apparaat Niet terwijl updates worden uitgevoerd. Het hoofdapparaat worden automatisch uitgeschakeld nadat de firmware-update is voltooid.
• Na de update worden alle instellingen teruggezet waar de fabrieksinstellenen. We raden u aan uw instellenen ergens te noteren, zodate u deze na de update eenvoudig opnieuw kut instellen. Houd er rekening mee dat wonneer u de firmware bijwerkt, de verbinding met de subwoofer ook wordt geseset. Als de verbinding met de subwoofer na de update Niet automatisch wordt hersteld, raadpleegt u pagina 17 Als de firmware nicht kan worden bijgewerkt, raden we u aan het USB-apparaat te formatteren in FAT16 en het nogmaals te proberen.
  Zodra de software-update is voltooid, schakelt u het product uit en houdt u de knop (▶II) op de afstandsbediening minimaal 5 seconden ingedrukt. Op de display verschijnt "INIT" en het apparaat wordenuitgeschakeld. De upgrade is voltooid.
• Formatteer het USB-apparaat Niet in NTFS-indeling. De Soundbar biedt geen ondersteuning voor het NTFS-bestandssysteme.
• Afhankelijk van de fabrikant worden sommige USB-opslagapparaten möglichniet ondersteund.

PROBLEMEN OPLOSSEN

Controller het volgende voordat u contact met ons opneemt:

Het apparaat worden nicht ingeschakeld.
• Bevindt de stekker zich in het stopcontact?	→ Sluit de stekker aan op het stopcontact.

Een functie werkt nicht als de knop worden ingedrukt.
• Is er sprake van staticiche elektriciteit?	→ Haal de stekker uit het stopcontact en sluit deze opnieuw aan.

Ik hare geen geluid.
• Is de dampfunctie ingeschakeld? • Is het volume minimaal?	→ Druk op de Toes (Dempen) om de functie Dempen te annuleren. → Het volume regelen.

De afstandsbediening werkt nicht.
• Zijn de batterijen leeg? • Is de afstand:tussen de afstandsbediening en het hoofdapparaat Niet te groot?	→ Plaats neue batterijen. → GaDICter bij het apparaat staan.

De TV SoundConnect (tv-koppeling) werkt nicht.
• Ondersteunt uw televisione TV SoundConnect? • Gebruikt u de LASTE versie van uw tv-firmware? • Is er een fout opgetredenijdens het makeen van de verbinding?	→ TV SoundConnect worden ondersteund door bepa televisies van Samsung die na 2012+zijn uitgebracht. Kijk op uw televisione of deze TV SoundConnect ondersteunt. → Werk uw televisione bij met de zichuwste firmware. → Neem contact op met de klantenservice van Samsung. → Houd de Ilios seconden ingedrukt om de TV SoundConnect-verbinding opnieuw in te stellen.

De rode LED op de subwoofer knippert en de subwoofer produeert geen geluid.
• Uw subwoofer heeft möglichk geen verbinding met het hoofdapparaat van het product.	→ Probeer uw subwoofer opnieuw te verbinden. (Zie pagina 17)

SPECIFICATIONS

Modelnaam

HW-K470

ALGEMEEN	USB		5V / 0,5 A
	Gewicht	Hoofdeenheit	2,0 Kg
		Subwoofer (PS-WK450)	4,6 Kg
		Surroundluidspreker	0,5 Kg
		Achterzijde (Surround) AMP (SWA-8000S)	0,8 Kg
	Afmetingen (B x H x D)	Hoofdeenheit	908,5 x 53,5 x 70,5 mm
		Subwoofer (PS-WK450)	179,0 x 361,0 x 299,5 mm
		Surroundluidspreker	76,2 x 126,9 x 76,2 mm
		Achterzijde (Surround) AMP (SWA-8000S)	50,0 x 201,3 x132,0 mm
	Temperatuurbereik tijdens gebruik		+5 °C tot +35 °C
	Vochtigheidsgraad tijdens gebruik		10% tot 75%
VERSTERKER	Nominal uitgangsvermögen	Hoofdeenheit	40W/kanaal x 4, 6ohm, THD=10%
		Subwoofer (PS-WK450)	140W, 3ohm, THD=10%
		Achterzijde (Surround) AMP (SWA-8000S)	80W/kanaal x 2, 3ohm, THD=10%
	S/N-ratio (analoge invoer)		65 dB
	Verschil (1 kHz)		65 dB
Ondersteunde spelendelingen (DTS 2.0-geluid worden afgespeeld in DTS-indeling.)			LPCM 2ch, Dolby AudioTM (ondersteunt Dolby® Digital), DTS
Uitgangsvermögen draadloos apparaat	BT max. zendvermögen		100 mW op 2,4 GHz - 2,4835 GHz
	SRD max. zendvermögen		25 mW op 2405,35 MHz - 2477,35 MHz

• Vormgeving en specificaties können zonder kennisgeving worden gewijzigd.
• S/N-ratio, verrorming, scheiding en bruibare gevoeligheid zich gebaseerd op metingen uitgevoerd volgens de AES-richtlijnen (Audio Engineering Society).
• Nominale specificatie

Samsung Electronics Co., Ltd behoudt zich hetrecht voor de specificaties zonder voorafgaande kennisgeving te wijzigen. Gewicht en afmetingen zich bij benadering.
- Raadpleeg het etiket dat aan het apparatus is bevestigd voor meer informatie over de stroomtoevoer en het stroomverbruik.

* Kennisgeving met betrekking tot Open Source-licentie

• Neem voor vragen en verzoeken met betrekking tot open source contact op met Samsung via e-mail ([e-mail]).

Samsung Electronics verklaart hierbij dat deze apparatuur voldoet aan Richtlijn 2014/53/EU.

De volledige tekst van de EU-Conformiteitsverklaring vindt u op deze website: http://www.samsung.com ga waar Support > Product Zoeken Support en voer de modelnaam in. Deze apparatuur mag in alle EU-landen worden gezruikt.

©2016 Samsung Electronics Co., Ltd. Alle rechten voorbehonden.

Contact SAMSUNG Wereldwijk

Wanner u suggesties of vragen heeft met betreking tot Samsung producten, verzoeken wij u contact op te nemen met de consumenten service- en informatie dienst van Samsung.

Country Contact Centre		Web Site
■ Europe
UK 0330 SAMSUNG	7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818	717100 www.samsung.com/fe/support
GERMANY 06196 74	555 77 www.samsung.com/de/support
FRANCE 01 48 63 00	00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG	(800.7267864) www.samsung.com/ft/support
SPAIN 00349021726	678 www.samsung.com/es/support
PORTUGAL 808 207	267 www.samsung.com/pl/support
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS 088	90 90 100	www.samsung.com/nl/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
NORWAY	815 56480	www.samsung.com/no/support
DENMARK 707 019	70 www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/ft/support
SWEDEN	0771 726 786	www.samsung.com/se/support
POLAND	801-172-678* lub [phone]* * (koszt polagzenia wedlung taryf y operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
AUSTRIA	0800-SAMSUNG (0800-7267864) [Only for Dealers] 0810-112233	www.samsung.com/at/support

[Correcte behandeling van een gebruekte accuiit dit product]

(Van toepassing in landen waar afval geschienen worden ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur Niet samen met anderhuishoudelijk afval mag worden weggegoid. De chemische symbolen Hg, Cd of Pb geziven aan dat het kwik-, cadmium- of loodeghalte in de accu hoger is dan de referentieniveaus in de Richtlij 2006/66/EC. Indien de gebruike accu Niet op de juiste wijze worden behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu. Ter bescheming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialien, verzoeken wij u afgedankte accu's en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssystem voor accu's en batterijen in uw omgeving.

Country Contact Centre	Web Site
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG) www.samsung.com/ch/support (German) www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786) www.szung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786) www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888
SLOVENIA	080 697 267 (brezplaţă števlîka) www.samsung.com/si/support
SERBIA	011 321 6899 www.samsung.com/rs/support
ALBANIA	045 620 202 www.samsung.com/al/support
BULGARIA	*3000 Ulena B.Impěkata 0800 111 31, Beşnăthă Telepochondria IMMUNA *8000 (apel in retea) 08008-726-78-64 (08008-SAMSUNG) Apel GRATUIT www.samsung.com/bg/support
ROMANIA
CYPRUS 8009 4000	only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LITHUANIA	8-800-77777 www.samsung.com/tb/support
LATVIA	8000-7267 www.samsung.com/w/support
ESTONIA	800-7267 www.samsung.com/ee/support

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval geschienen worden ingezameld)

Dit merkteken op het product, de accessoires of het informatiematerialiaal duidt erop dat het product en+zijn elektronische accessoires (bv. lader, headset, USB-kabel) Niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijk schade aan het milieu de menselijke gezondheid door oncegcontrollerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodal het duurzame hergebruik van materiaalbronnen worden bevorderd. Huishoudelijk gebruikers要去en contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wenon om te vermelen waar en hoe ze deze artikelen milieuvriendelijk kannen lately recylen. Zakelijk gebruikers要去en contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en+zijn elektronische accessoires mogen Niet met ander bedrijsafval voor verwijdering worden gemengd.
