MODE D'EMPLOI ZX200.2 KICKER

Amplificateur de série ZX.2

MODEL:

ZX200.2 / ZX450.2

Authorized KICKER Dealer:

Purchase Date:

Model Number:

Serial Number:

PERFORMANCE

Model: ZX200.2 ZX450.2

AMPLIFICATEUR SÉRIE ZX.2 Manuel d'utilisation

MODELE:

ZX200.2/ZX450.2

Revenge agrée KICKER :

Date d'achat :

Numero de modulo de l'amplificateur:

Numéro de série de l' amplif ciateur :

PERFORMANCES

Modèle: ZX200.2 ZX450.2

Puisance Effi cace en Watts, tous les canaux en service

Spcifications communes à tous les modeles :

Hauteur 2 1/8" (54mm)

Largeur 9-5/8" (244mm)

Réponse en Fréquence ± 1dB 20Hz-20kHz

Rapport Signal sur Bruit >95dB, une puissance nominale

Sensibilité d'Entrée Bas niveau: 125mV-5V

Haut niveau: 250mV-10V

Filtre Électronique Sélectionnable Position HI, LO, ou OFF (contournement) | 50-200Hz, 12dB/octave

Amplification des Graves Variable de 0-18dB @ 40Hz

Remarque : Pour optimiser les performances de votre nouvel amplificateur KICKER, il est conseilé d'utiliser des accessoires et des cables KICKER d'origine.

INSTALLATION

Montage: Choisissez un emplacement de structure saine pour monter votre amplificateur KICKER. Assurez-vous que l'arriere de l'emplacement ou vous allez enforcer les vis ne comporte aucun élément. Choisissez un endroit assurant au moins 10 cm (4 po) de dégagement de ventilation ouverte pour l'amplifi cateur. Si possible, montez l'amplifi cateur dans l'habitacle passager climatisé. Percez quatre trous à l'aide d'un foret de 3 mm (7/64 po) et utilisez les vis n° 8 fournies pour monter l'amplifi cateur.

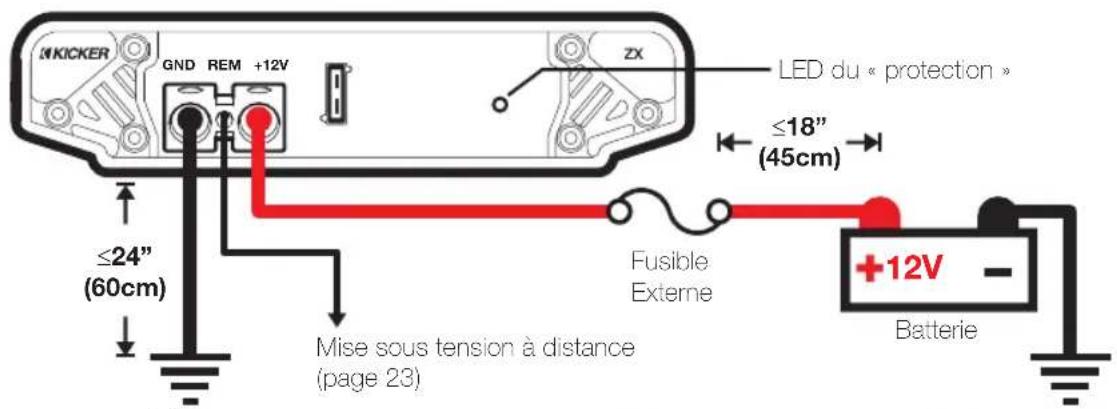

Cablage: Debranchez la batterie du vehicule pour eviter un court-circuit. Ensuite, raccordez le fil de masse à l'amplifi cateur. Le fil de masse doit etre le plus court possible, de 60 cm (24 po) maximum. Raccordez-le a une partie metallique solide du chassis du vehicule, ne componant ni peinture ni rouille. Il est recommanded d'ajouter un fil de masse supplémentaire de meme calibre (ou de calibre superieur) entre la borne négative de la batterie et le chassis du vehicule.

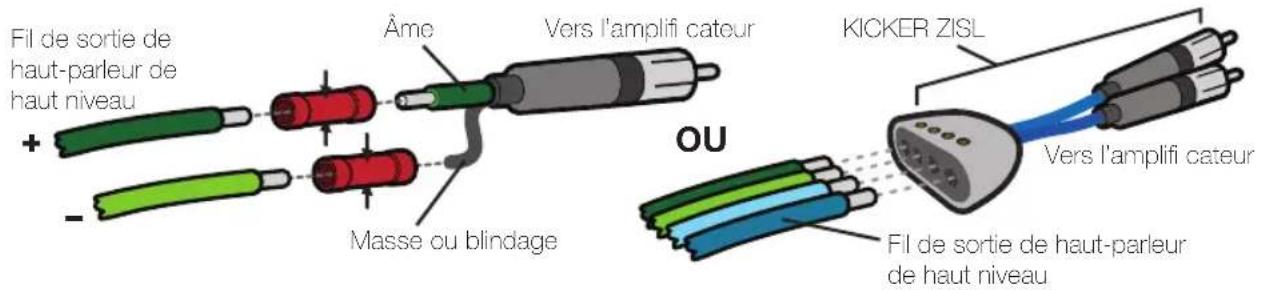

L' amplifi cateur ZX est doté de deux entrees RCA différentielles de sensibilité d'entree qui reçovent des signaux de haut ou bas niveau à partir de l'appareil source de la stéreo de votre voiture. Le signal peut être transmis à l' amplifi cateur en utilisant les sorties de haut-parleur de haut niveau sur l'appareil source. Reglez le commutateur de niveau d'entree sur le panneau d'extrémité de l' amplifi cateur à la position « HI ». Sertissez et soudez les connecteurs RCA à l'extrémité du fil du haut-parleur venant des sorties de haut-parleur de haut niveau sur l'appareil source et raccordez le fil aux entrees RCA sur le panneau d'extrémité de l' amplificateur, ou de simplifier

AMPLIFICATEUR ZX

l'installation avec une ZISL KICKER, comme indiqué ci-dessous. Alternativement, vous pouvez connecter les sorties de votre unité source RCA aux entrées de l'amplifi cateur ZX RCA. Réglez le commutateur de niveau d'entrée sur le panneau d'extrémité de l'amplifi cateur à la position « LO ». Chacune de ces méthodes d'entrée envoie un signal de sortie de bas niveau à la sortie RCA qui transmet effi cacement le signal audio vers un autre amplifi cateur ou composant. Acheminez le cable du signal audio à l'écart des haïnais de câblage d'usine et des autres câblages électriques. Si vous nevez éventuèlement croiser ces fi Is, procédez à angle droit.

Installez un fusible dans un rayon de 45 cm (18 po) de la batterie directement sur le cable d'alimentation raccordé à votre amplifi cateur. Si vous nevez-retirer l'amplifi cateur après l'avoir installé dans le vehicule, débranchez toujours le fi de masse en demier, en procédant à l'opposé de l'installation.

Modèle Fusible Externe

Fil de Masse / Alimentation

KICKER Kit de câblage

ZX200.2 1 x 40 Ampères Calibre 8 PK8, CK8, ZCK8

ZX450.2 1 x 80 Ampères Calibre 4 PK4, CK4, ZCK4

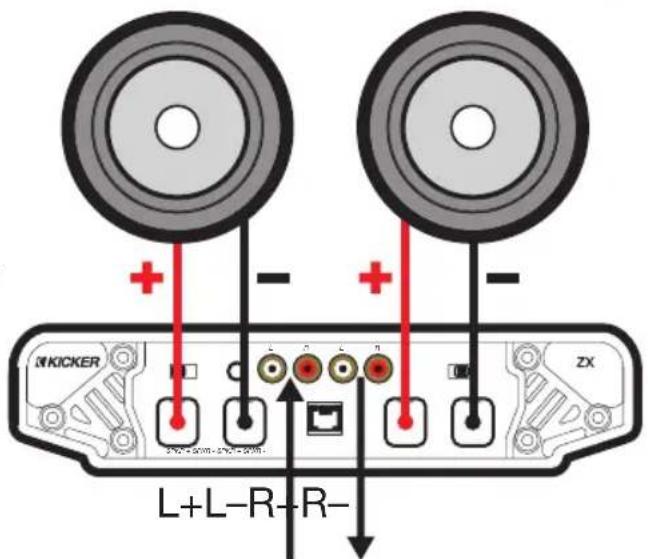

FONCTIONNEMENT A DEUX CANAUX (STÉRÉO) impédance minimum de 2 ohms par canal
Entrée du signal Sortie du signal

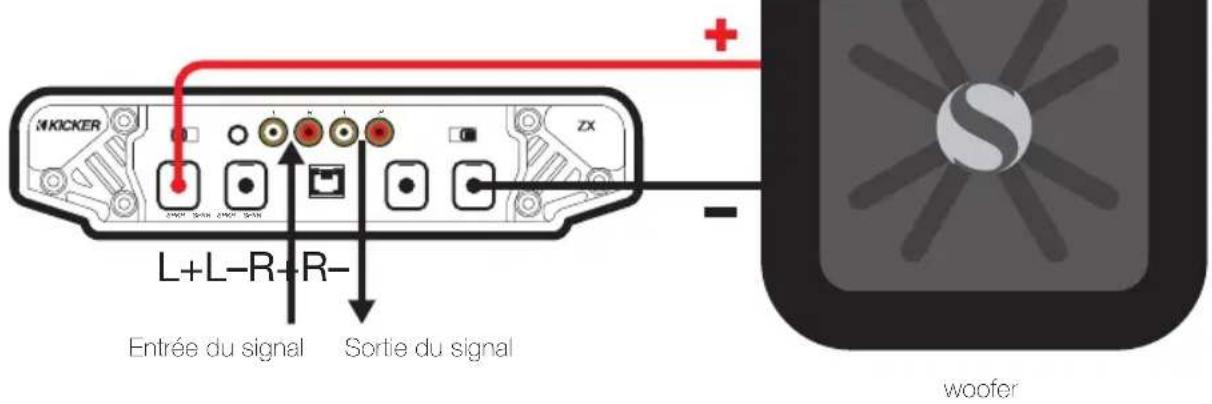

FONCTIONNEMENT PONTÉ (MONO)

impédance minimum de 4 ohms

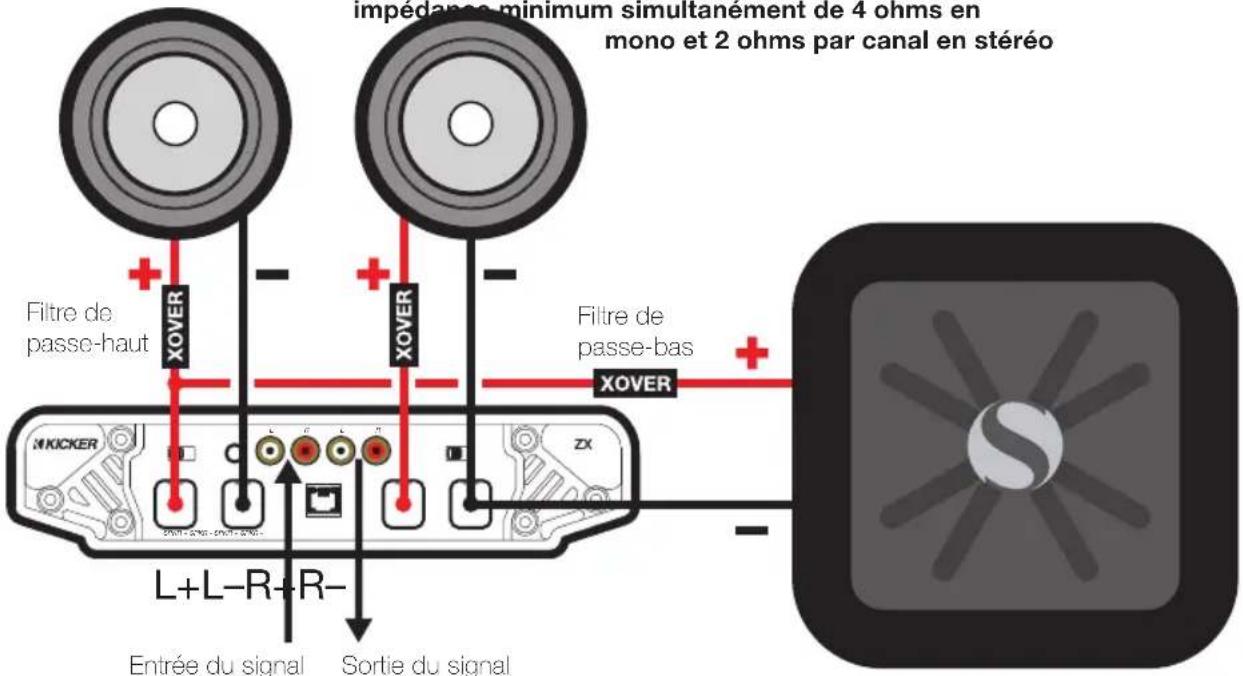

FONCTIONNEMENT SIMULTANÉ STÉRÉO ET MONO (SAMS)

impédance minimum simultanément de 4 ohms en mono et 2 ohms par canal en stéreo

woofer

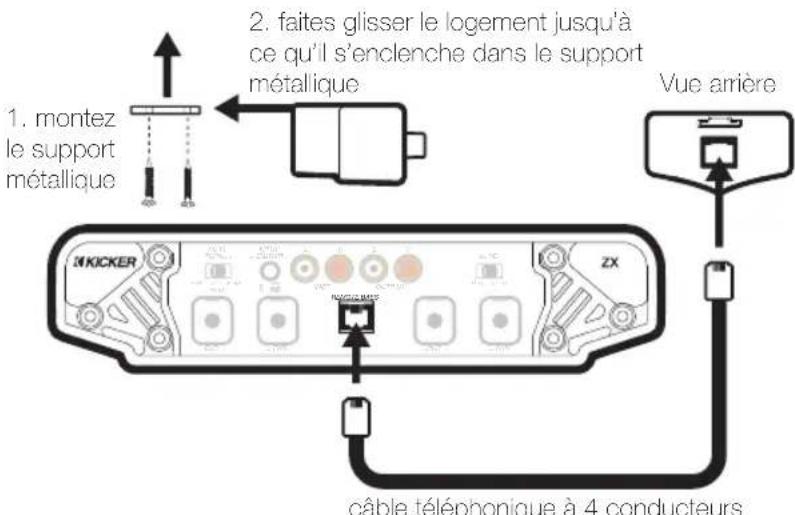

ZXRC* TELÉCOMMANDE DU Niveau DES GRAVES INSTALLATION

• ZXRC pas inclus ZX450.2 SEULEMENT

22

AMPLIFICATEUR ZX

UTILISATION

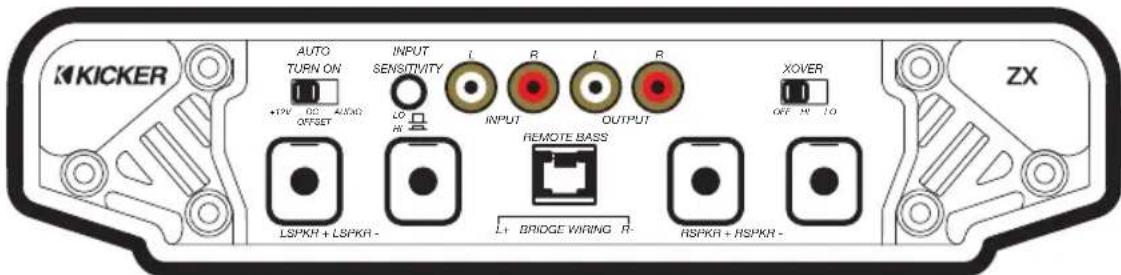

Selection de Mise sous Tension Automatique : La série ZX est dotée de trois modes différents de mise sous tension automatique pouvant être sélectionnés au panneau d'extrémité de l'amplifi cateur : +12V, DC Offset (décalage c.c.) et Audio. L'utilisation du mode DC Offset ou Audio permet à la borne REM d'avoir une sortie de +12 V pour des amplifi cateurs supplémentaires.

• Mise sous Tension à Distance : Reglez le commutateur sur +12V afin n d'utiliser le fi I de mise sous tension à distance à partir de votre apparéil source. Faites passer un fi I de calibre 18 à partir du fi I de mise sous tension à distance sur votre apparéil source jusqu'à la bome étiquétée REM entre la bome négative et la bome positif d'alimentation de l'ampifi cateur. Il s'agit de la méthode préféree de mise sous tension automatique.
• Mise sous Tension en Mode DC Offset: Si l'option de mise sous tension précédente n'est pas possible, le meilleur réglage est DC Offset. Le mode DC Offset déetecte une surtension de 6 volts en provenance des sorties de haut-parleur de niveau haut (HI) quand l'appareil source a été mis en marche.
• Activation de la Detection du Signal : Le paramètre Audio est la troisième solution pour la mise sous tension automatique. Cette méthode est basée sur la détction du signal audio entrant à partir de l'appareil source, permettant la mise sous tension automatique de l'amplifi cateur. Cette activation ne fonctionne correctement que si la commande du gain d'entrée est correctement réalisée.

Niveau d'Entrée : Les entrées RCA sur les amplificateurs KICKER ZX acceptent les signaux de niveaux haut et bas à partir de votre apparéil source. Si vous appareil source n'est doté que d'une sortie de signal haut niveau, appuyez simplement sur le commutateur de niveau d'entrée sur l'amplifi cateur. Voir la section sur le câblage de ce manuel pour d'autres instructions.

Commutateur du Filtre : Utilisez le commutateur XOVER situé sur le panneau d'extrémité de l'amplificateur pour régier le filtre interne sur la position OFF, HI ou LO. Quand le commutateur est régèle sur OFF, le signal complet de bande passante est amplifié. Réglez le commutateur sur HI si vous souhaitez que le filtre interne de l'amplifi cateur serve de filtre passée-haut. Réglez le commutateur sur LO si vous souhaitez que le filtre interne de l'amplifi cateur serve de filtre passée-bas. Ne changez jamais le réglage « OFF/HI/LO » du filtre avec le système audio en marche !

Commande du Gain d'Entrée: La commande du gain d'entrée n'est pas une commande de volume. Elle fait correspondre la sortie de l'appareil source au niveau d'entrée de l'amplifi cateur. Réglez l'appareil source à environ 34 du volume (si le réglage de l'appareil source va jusqu'à 30, réglez à 25). Ensuite, augmentez lentement le gain de l'amplifi cateur en faisant touer le bouton (dans le sens des aiguilles d'une montre) jusqu'à produit une distorsion audible, puis baissez un peu le gain.

Commande de l'Augmentation des Graves : Situe sur le haut de l'amplifi cateur, la commande de l'augmentation des graves variable permet d'augmenter la sortie de 0 à 18 dB à 40 Hz. Le réglage de cette commande est subjectif. Si vous l'utilise, vous doivent revenir à la commande de gain d'entrée et la régler pour éviter la distorsion par écrétage du signal de l'amplifi cateur.

Commande de Filtre : Située sur le haut de l'amplificateur, la commande de filtre variable permet de régler la fréquence du fi Itre de 50 à 200 Hz. Le réglage de cette commande est subjectif. 80 Hz constitue un bon réglage de départ.

Télécommande du Niveau des Graves-ZXRC (non inclus): La télécommande du niveau des graves permet de contrôle à distance le niveau de sortie de l' amplif cateur (ZX450.2 SEULEMENT). Pour monter la télécommande du niveau des graves, il suffi t de visser le support métallique à l'emplacement choisi. Ensuite, faites glisser le logement sur le support jusqu'à ce qu'il s'enclenché en place. Faites passer le cable du contrôleur à la prise de la télécommande des graves ( « Remote Bass ») sur le chassinis de l' amplifi cateur.

EN CAS DE DIFFICULTÉ

Si vous amplifi cateur ne marche pas, vérifi ez d'abord les possibilités évidentes comme les fusibles sautés, les branchements incorrects ou desserés, le mauvais réglage des commandes de gain et du commutateur du fi ttre, etc. En plus de la DEL de protection située sur le panneau d'extrémité de votre amplifi cateur KICKER série ZX, un tímoin rouge éclairé sur le dessus de l'amplifi cateur indique la mise sous tension de l'amplifi cateur. Le tímoin rouge éclairé indique la mise sous tension et le bon fonctionnement de l'amplifi cateur.

Témoin ROUGE éteint, aucune sortie? En utilisant un volt/ohmmetre (VOM), vérifie les points suivants : 1 Borne d'alimentation +12 volts (entre +12 V et +16 V) 2 Borne de mise sous tension à distance (entre +12 V et +16 V) 3 Verifié ez que les branchements d'alimentation et de masse ne sont pas inversés.4 La conductivité de la borne de masse. 5 L'etat des fusibles (aucun fusible sauté).

Témoin ROUGE allumé, aucune sortie ? Verifi ez les points suivants : ① Branchements RCA ② Testez les sorties de haut-parleur en utilisant un haut-parleur dont vous vous étes assure du bon fonctionnement.

3 Remplacez l'appareil source par un apparéil dont vous vous étes assure du bon fonctionnement. 4 Verifi ezle passage du signal dans le cable RCA alimentant I' amplifi cateur en utilisant le voit/ohmmetre régèle pour mesurer la tension « c.a. »

DEL du « protection » clignotante lorsque le volume de la musique est élevé ? La DEL rouge indique une tension faible de la batterie. Verifi ez tous les branchements du système de charge de votre vehicule. Le remplacement ou la recharge de la batterie (ou encore le remplacement de l'alternateur) de votre vehicule peut s'avérer nécessaire.

DEL du « protection » allumée, aucune sortie ? L'amplifi cateur est très chaud = La protection thermique est engagée. Testez l'impédance aux bornes des haut-parleurs en utilisant un volt/ohmmètre (voir les schémas de ce manuel pour des recommendations sur l'impédance minimum et diverses suggestions de cablage pour les haut-parleurs). Vérilé ez également qu'il existe une circulation d'air ajustée autour de l'amplifi cateur.

L amplifi cateur ne s'arrete que lorsque le vehicule est en marche = La protection de tension est engagée. La tension à l'amplifi cateur ne se situe pas dans la plage de fonctionnement comprise entre 10 et 16 volts. Faites vérifi er le système de recharge et le système électrique du vehicule. L amplifi cateur ne marche qu'a un niveau sonore faible = La protection anti-court-circuit est engagée. Verifi ez que les fi ls des haut-parleurs ne sont pas en court-circuit entre eux ou avec le chassin du vehicule. Verifi ez I'etat des haut-parleurs ou I'impédance qui ne doit pas tomber en dessous du seul minimum recommendé.

Aucune sortie d'un canal ? ①Vérifi ez le contrôle de la balance sur l'appareil source②Vérifi ez les branchements RCA (ou d'entrée de haut-parleur) et les branchements de sortie de haut-parleur pour le canal ③Permutez le cable RCA (ou d'entrée de haut-parleur) entre la gauche et la droite. Le changement de côte du problème indique que le cable RCA (ou d'entrée de haut-parleur) est mauvais ou qu'il existe un problème au niveau de l'appareil source. ④Permutez le cable de sortie de haut-parleur entre la gauche et la droite. Le changement de côte du problème indique une anomalie associée au cable de haut-parleur, au réseau de fi litrage passif et/ou aun haut-parleur.

Piaulement prolongé de l'alternateur avec le régime du moteur ? ①Vérifi ez l'etat du cable RCA (ou d'entrée de haut-parleur) ②Vérifi ez l'acheminement du cable RCA (ou d'entrée de haut-parleur) ③Vérifi ez que l'appareil source est correctement mis à la masse ④Vérifi ez les paramètres de gain et baissez-en la valeur s'il sont trop élevés.

Mauvaise image stéreo ou réponse réduite des graves ? Vérifiéz le phasage du système en tournant le bouton de commande de balance de gauche à droite. Si la sortie des graves augmente lorsque vous tournez le bouton d'un côté ou de l'autre, vérifiéz le câblage des haut-parleurs, les reseaux de fi litrage passif et les bornes des haut-parleurs pour déterminer si les branchements positifs et négatifs sont corrects. Inversez le branchement d'un haut-parleur de positif à négatif sur le ou les canaux de la stéreo/du caisson des graves. L'amélioration des graves indique que le haut-parleur était déphase.

Bruit de fond? Les amplificateurs KICKER ont etétudiees pouretre entierement compatibles avec les unités de tete de tous les fabricants. Certaines unites de tete peuvent exiger une mise à la masse supplémentaire pour éviter toute interfERENCE avec le signal audio. Pour remedier a ce probleme eventuel, il suffit dans la plupart des cas d'acheminer un fil de masse à partir des sorties RCA sur I'unité de tete jusqu'au chassinis.

Remarque: La résistance c.c. des haut-parleurs modernes à haute performances est inférieure à ce qui existaitAAParavant. Les haut-parleurs coaxiaux et des composants KICKER ont une résistance de 4 ohms (certaineres résistances c.c. peuvent ettre aussi basses que 3 ohms) et peuvent fonctionner sur tout amplifi cateur concu pour une charge de 4 ohms. Vous pouvez utiliser deux haut-parleurs coaxiaux ou de composants KICKER sur un seul canal de l'amplifi cateur en les raccordant en série. La qualite sonore est alors ameliorée et la distorsion harmonique totale ainsi que la charge thermique au niveau de l'ampifi cateur sont réduites. Ceci peut empêcher I'arrêt d'un amplifi cateur provoqué par la circuliterie de protection de surintensité.

ATTENTION : Lorsque vous effectuez une recharge rapide de la batterie du vehicule, assurez-vous que les branchements effectues avec les cables de recharge rapide sont corrects. Des branchements incorrectly peuvent faire sauter les fusibles de l'amplifi cateur et provoquer des pannes dans d'autres systèmes cruciaux du vehicule.

Si vous avez d'autres questions relatives à l'installation ou au fonctionnement de votre nouveau produit KICKER, contactez le revendeur agréé KICKER qui vous l'a vendu. Pour Obtir d'autres conseils sur l'installation, cliquez sur l'onglet SUPPORT de la page d'accueil KICKER, www.kicker.com. Sélectionnez l'onglet TECHNICAL SUPPORT, désisissez le sujet qui vous interesse et téléchargez ou affi chez les informations correspondantes. Si vous avez d'autres questions, envoyez un message électronique à [e-mail] ou téléphone aux services techniques en composant le ([phone].

ZX200.2

Rapport Signal sur Bruit -94dB

CEA-2006 (ref.: 1W, pondéré A)

ZX450.2

150 x 2 @ 4 ohms, 14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006 (Watts)

Rapport Signal sur Brut -91dB

CEA-2006 (ref.: 1W, pondéré A)

ELECTRONICS LIMITED WARRANTY

Pour connaître les procedures propres à la politique de garantie de votre pays, contactez vous revendeur ou distributeur international KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produit des niveaux sonores pouvant endommager l'ouie de façon irreversible! L'augmentation du volume d'un système jusqu'à un niveauprasentant une distorsion audible endommage davantage l'ouie que Iécoute d'un système sans distorsion au même volume. Le scuil de la douleur est toujours le signe que le niveausonore cst trop élove et risque d'endommager l'ouie de façon irreversible. Réglez le volume en faisant provue de bon sens!

L'expression "carburant pour vivre plein pot" fait reference au dynamisme de la marque KICKER d'equipements audio pour vehicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplifieurs KICKER sont les mêlures dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect installation audio de vehicule de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et reglementations locales relatives aux niveaux sonres acceptables à l'extérieur des vehicules.

P.O. Box 459 • Stillwater, Oklahoma 74076 • USA • [phone]
