MODE D'EMPLOI GZPA 1.10000SPL Ground Zero

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son emballage d'origine sur presentation du reçu ou de la facture indiquant la description du défaut. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réserve le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplifier

Owner's manual

PLUTONIUM

GZPA 1.6500 SPL

GZPA 1.10000SPL

GROUND ZERO

MOBILE ENTERTAINMENT

PLEASE READ BEFORE INSTALLATION

La garantie est conforme aux droits legaux. Un retour du produit défectueux doit être dans son emballage d'origine sur présentation du reçu ou de la facture indiquant la description du default. La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison : Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).

GROUND ZERO GmbH

Erlenweg 25; D - 85658 Egmating, Germany

Tel. [phone] Fax -8310

Nous réserve le droit d'entreprendre à l'avenir nécessairement des modifications ou des améliorations au produit sans informer le client.

GROUND ZERO

MOBILE ENTERTAINMENT

Amplificateur

Mode d'emploi

PLUTONIUM

GZPA 1.6500 SPL

GZPA 1.10000SPL

GROUND ZERO

MOBILE ENTERTAINMENT

Lire attentivement s.v.p.

GROUND ZERO vous remercie d'avoir choisi un amplificateur de sa gamme.

Les Clients GROUND ZERO sont habitués à la plus récente et meilleure Technologie

Ground Zero vous souhaite de passer d'agréable moment avec ces modèles a haute

puissance Class D.

Introduction Amplificateur Class-D

Les amplificateurs Class D Mono contribuent grâce à leur technologie High End une amélioration de votre installation.

Ce transformateur est constitué de composants digital ainsi que le signal d'entrée. Il permet ainsi de développer une puissance élevée avec un courant d'entrée normal.

Grâce aux divers filtre et circuit, il en sort une très grande puissance que l'on peut utiliser sur un sub. Grâce à la technique de liaison, il est maintenant possible d'utiliser la puissance maximale de deux amplificateurs sur un HP

Signes Caractéristiques

• Efficacité >86%
• Facteur de contrôle >170 (GZPA 1.6500SPL), >250 (GZPA 1.10000SPL) at 4Ω
• 18 Volt max. Alimentation
• Technique de liaison avec 1 Amplificateur (Master and Slave)
• 1 Ω stable (Liaison 2Ω stable)
• Amplificateur Full Power MDS-FET
• LED Power und Protect
- Passe bas réglable
• Filtre Subsonic réglable
- Chassis en Aluminium
• Signal d'entrée réglable 200 mV-10 Volt
- Entrée et sortie de Ligne RCA
- Bassremote Control
- Bassboost 0\~+9 dB

Matériel et Outillage nécessaires à l'installation

• Tournevis à croix
• Perceuse, mèche à métaux 3mm (éventuelle)
- Vis de fixation
• Câbie d'alimentation | min. 35 mm ^2
• Câble de masse min 35 mm²
• Câbie Haut-Parleur min.1 x 2,5 mm ^3

Attention s.v.p.!

• Débrancher la batterie du véhicule avant l'installation !
- Ne pas percer dans le réservoir, la canalisation freins ou autres pièces importantes du véhicule
- Ne jamais passer les câbles sur un bord tranchant. Il est conseillé de mettre un condensateur de min 1 Farad entre la batterie et l'amplificateur.

Mise en Garde :

Le système audio de haute performance peut reproduire, dans les véhicules, une intensité sonore semblable à un concert « LIVE ». Une durée extrême de musique peut provoquer la porte de l'audition ou une diminution de celle cl. L'écoute de musique à haut volume, en roulant, peut provoquer une diminution de l'attention. Dans votre intérêt et votre sécurité, nous vous consellons d'écouter la musique avec un volume réduit en conduisant.

Planification

Avant l'installation ces quelques points sont à prendre en considération

a) Attention au choix de l'emplacement du montage, une circulation d'air est nécessaire pour un bon fonctionnement des apparels.
b) Il est conseillé d'utiliser les sorties Pré-Ampli (RCA) de votre autoradio, si celui-ci en est muni..

Installation de l'amplificateur

a) Choisissez l'emplacement idéal pour que le câblage soit posé sans difficulté avec un espace suffisamment pour une circulation d'air et un refroidissement constant.
b) Utiliser l'amplificateur comme modèle pour marquer l'emplacement du montage. Retirer l'amplificateur et percor 6 trous. Fixer l'amplificateur à l'aide des vis prévues à cet effet.

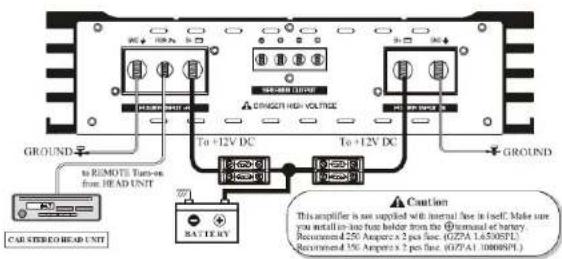

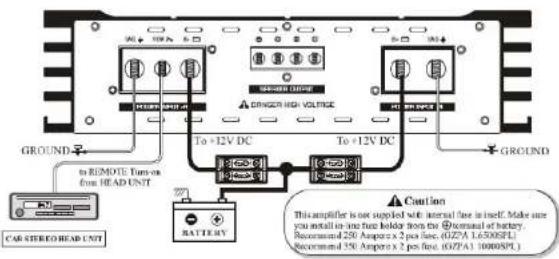

Connexion et réglage

+12V Power Branchement direct de la Batterie
Masse Branchement du câble de masse de max. 1 m longueur
REMOTE Branchement du cable de remote de votre Radio (sortie antenne).

Mise en fonction de l'amplificateur

L'amplificateur se met automatiquement en fonction après avoir allume votre Radio.

Attention : votre Amplificateur s'éteint automatiquement lors de surchauffe, mais se remet en marche des refroidissement

Pour une bonne performance de votre Ampli le signal d'entrée doit être parfaitement réglé

Réglage de l'échelle audio/sensibilité d'entrée

Etape 1 Régulateur *INPUT LEVEL (3) avec rotation sur la gauche, positionner sur MIN

Etape 2 Augmenter le volume de la radio sur 2/3 du volume maximum

Etape 3 Positionner maintenant le Régulateur INPUT LEVEL (3) sur un niveau de son agréable a entendre

Attention

Considérez qu'un CD rend la musique avec une dynamique supérieure et que l'échelle en est autant plus élevée qu' avec une réception radio

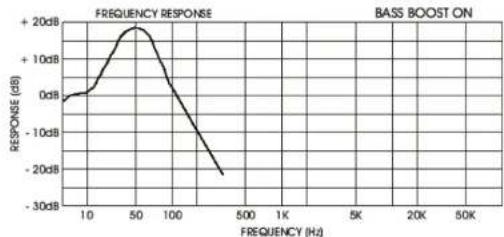

Le réglage du BASSBOOST permets de rectifier le réglage entre le grave et le Bas Medium

Connexion et réglage

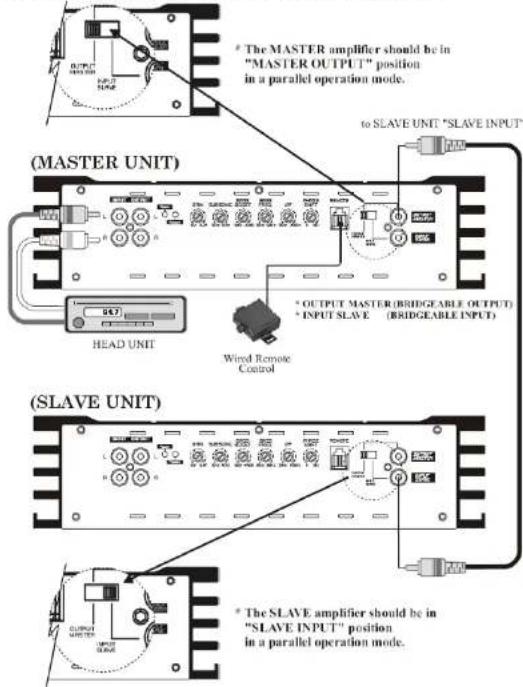

Technique de Liaison entre 2 amplificateurs

■ Dual Amp Input Connection (MASTER & SLAVE RCA Connection)

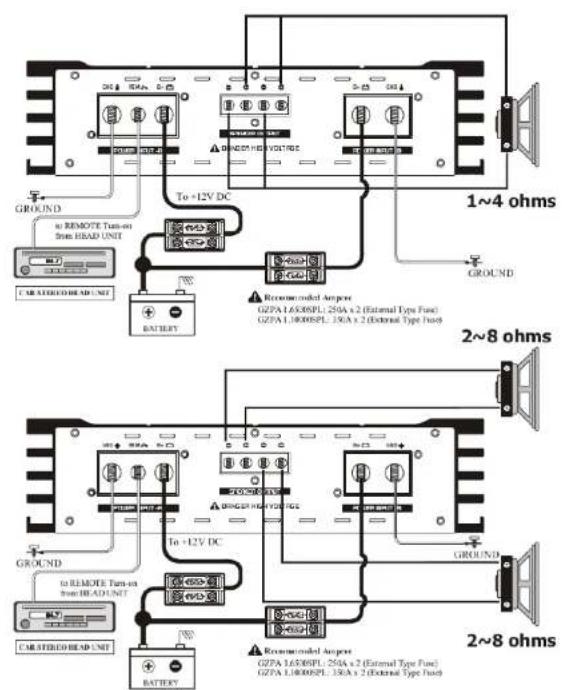

Technique de Liaison entre 1 amplificateur

1~4 ohms Ground to REMOTE Turn-on Turn HEAD UNIT CAR STEREO Head Unit To +12V DC BATTERY Recommended Ampere GZPA 1.6308PL, 250A x 2 (External Type Fuse) GZPA 1.18008PL, 150A x 2 (External Type Fuse) 2~8 ohms Ground to REMOTE Turn-on Turn HEAD UNIT CAR STEREO Head Unit To +12V DC Recommended Ampere GZPA 1.6308PL, 250A x 2 (External Type Fuse) GZPA 1.18008PL, 150A x 2 (External Type Fuse) 2~8 ohms

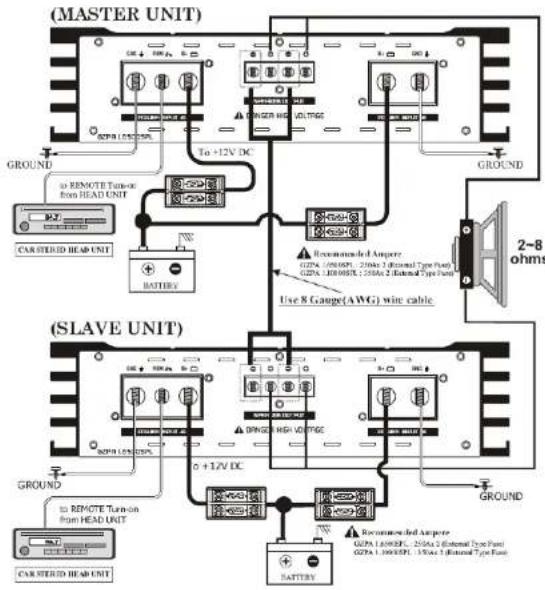

Technique de Liaison entre 2 amplificateurs

(MASTER UNIT) To +12V DC GROUND to REMOTE TUNION From HEAD UNIT CAR STERED HEAR UNIT BATTERY (GROUND) (SLAVE UNIT) GROUND to REMOTE TUNION From HEAD UNIT CAR STERED HEAR UNIT To +12V DC GROUND to REMOTE TUNION From HEAD UNIT CAR STERED HEAR UNIT To +12V DC GROUND To REMOTE TUNION From HEAD UNIT CAR STERED HEAR UNIT To +12V DC GROUND To REMOTE TUNION From HEAD UNIT CAR STERED HEAR UNIT To +12V DC GROUND To REMOTE TUNION From HEAD UNIT CAR STERED HEAR UNIT To +12V DC GROUND To REMOTE TUNION From HEAD UNIT CAR STERED HEAUR To +12V DC GROUND To REMOTE TUNION From HEAD UNIT CAR STERED HEAUR To +12V DC GROUND To REMOTE TUNION From HEAD UNIT CAR STERED HEAUR To +12V DC GROUND To REMOTE TUNION From HEAD UNIT CAR STERED HEAUR To +12V DC

Interrupteur pour la Technique de Liaison. Ce interrupteur doit être en position de "MASTER" si vous connecter 2 amplificateurs ensemble (Technique de Liaison) Sur le deuxième Amplificateur l'interrupteur doit être en position de "SLAVE".

Données Technique

Model GZPA 1.6500SPL GZPA 1.10000SPL
Puissance max @ 1 Ω, 10% THDCEA Standard CEA-2006-A	1 x 6500W 1 x 9500W
Puissance max @ 1 Ω, 1% THDCEA Standard CEA-2006-A	1 x 5800W 1 x 8300W
Puissance max @ 2 Ω, 1% THDCEA Standard CEA-2006-A	1 x 3400W 1 x 4800W
Puissance max @ 4 Ω, 1% THDCEA Standard CEA-2006-A	1 x 1800W 1 x 2600W
Puissance max @ 1 Ω18 V, 10% THD	1 x 8000W 1 x 11000W
Puissance max @ 2 Ω Liaisonentre 2 ampli, 1% THD	1 x 11000W 1 x 15000W
Facteur de contrôle	>170 (100Hz @ 4 Ω)	>250 (100Hz @ 4 Ω)
Signal to noise ratio >65 dB >65 dB
Filtre passé bas réglable 35Hz ~ 250Hz 35Hz ~ 250Hz
Subsonic filter 10Hz ~ 70Hz 10Hz ~ 70Hz
Bass boost	0 ~ +9dB	0 ~ +9dB
Bass boost frequency	30Hz ~ 90Hz 30Hz ~ 90Hz
Phase shift	0 ~ 180°	0 ~ 180°
Réponse en fréquence	10 Hz ~ 250 Hz(+/- 1dB)	10 Hz ~ 250 Hz(+/- 1dB)
Efficacité @ 4 Ω	86%	86%
Sensibilité Entrée	200mV to 10V (+/- 5%)	200mV bis 10V (+/- 5%)
DimensionsLargeurxHauteurxLongeur mm	625 x 75 x 300 mm	870 x 75 x 300 mm
DimensionsLargeurxHauteurxLongeur inch	24.61" x 2.95" x 11.81"	34.25" x 2.95" x 11.81"

En cas... de non fonctionnement

Problèmes	Contrôle	Aide
Pas do son	Voyant PWR allumé?	Vérifier le fusible, Contrôler le Câble REMOTE, Contrôler le +12Voit et la masse
	Voyant PROTECTION est allumé	Court circuit des Haut-parleurs, ampli surchaunée ou défectueux
Ampli se met Pas en marche	Pas d'alimentation	Vérifier le + 12 voit, la masse, le fusible
	Pas de courant sur le REMOTE	vérifier le REMOTE sur la Radio
Ampli se met en PROTECTION a haut Volume	Vérifier l' Impédance des Haut-parleurs	Vérifier si l' Impédance sur les connecteurs des haut-parleurs n'est pas en dessous de 1.0 Lraison pas en dessous de 2.0
Pas de son sur 1 canal	Vérifier câble RCA et ou câble Haut-parleurs	Câble ou prise (RCA) défectueux
