MODE D'EMPLOI GZTA 1.1200DX Ground Zero

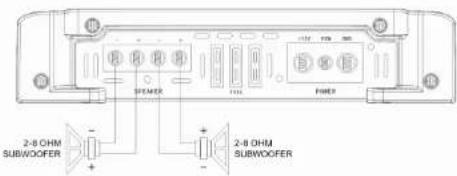

Sortie stereo de la voiture / Naar line out radio
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie
2-8Ohm
Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luidspreker impedantle
1~8Ohm
Master & Slave Anschluss - GZTA 1.800DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Stereo Anschluss / Wiring / Connexion / Aansluiting
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspeker impedantie
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie 1~8 Ohm

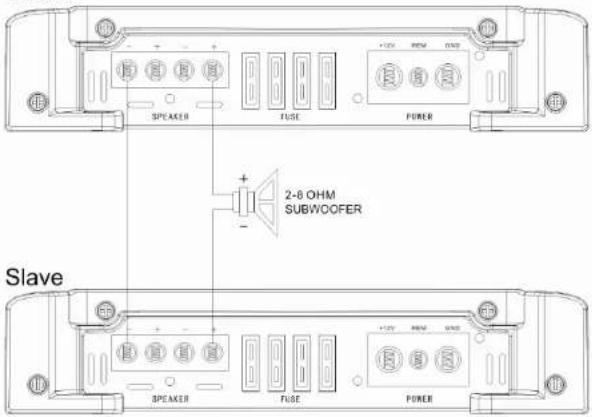

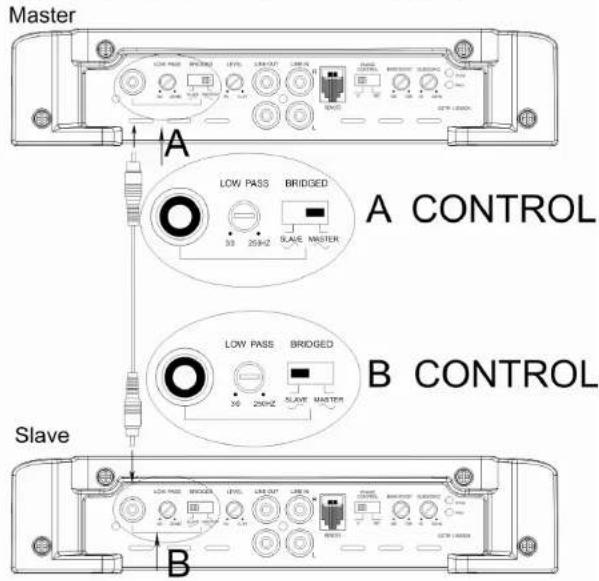

Master & Slave Anschluss - GZTA 1.1200DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master & Slave Anschluss - GZTA 1.1200DX
Technische Daten
| Model GZTA 1.800DX GZTA 1.1200DX | ||
| Typ | 1 Kanal Class D 1 Kanal Class D | |
| RMS Power @ 4ΩCEA Standard CEA-2006-A | 1 x 350 W (1% THD+N)1 x 450 W (1% THD+N) | 1 x 500 W (1% THD+N)1 x 700 W (1% THD+N) |
| RMS Power @ 2ΩCEA Standard CEA-2006-A | 1 x 550 W (1% THD+N)1 x 750 W (1% THD+N) | 1 x 900 W (1% THD+N)1 x 1250 W (1% THD+N) |
| RMS Power @ 1ΩCEA Standard CEA-2006-A | 1 x 850 W (1% THD+N)1 x 1000 W (1% THD+N) | 1 x 1400 W (1% THD+N)1 x 1750 W (1% THD+N) |
| RMS Power @ 2Ω LinkmodeCEA Standard CEA-2006-A | 1 x 1700 W (1% THD+N)1 x 2000 W (1% THD+N) | 1 x 2600 W (1% THD+N)1 x 3500 W (1% THD+N) |
| Dämpfungsfaktor | >100 | |
| Signal to noise Ratio | >70 dB | |
| Tiefpass Weiche | 30 Hz - 250 Hz | |
| Subsonic Filter | 10 Hz - 50 Hz | |
| Bass boost | 0 ~ +12 dB (45 Hz) | |
| Frequenzgang | 10 Hz - 250 Hz (± 1 dB) | |
| Eingangsempfindlichkeit | 200 mV - 9 V (± 5%) | |
| THD | < 0,2 % | |
| Bass-Pegelfernbedienung | ✓✓ | |
| Sicherung | 3 x 30A 4 x 35A | |
| AbmessungenB x H x L mm | 302 x 49 x 230 382 x 49 x 230 | |
| AbmessungenB x H x L inch | 11.69" x 1.93" x 9.06" 38.2" x 1.93" x 9.06" | |
La garantie est conforme aux droits légaux. Un retour du produit défectieux doit être dans son emballage d'origine sur presentation du recu ou de la facture indépendant la description du défau. La presente Garantie n'est pas applicable lorsque le produit a été endommage en raison: Mauvaise alimentation, Trup du puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).
GROUND ZERO GmH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nous nous réservons le droit d'entrepreneurie à l'avénir nécessitaire des modifications ou desamélications au produit sans informer le client.
GROUND ZERO
MOBILE ENTERTAINMENT
Amplifier
Owner's Manual
TITANIUM
GZTA 1.800DX
GZTA 1.1200DX
GROUND ZERO
MOBILE ENTERTAINMENT
PLEASE READ BEFORE INSTALLATION
Sortie stereo de la voiture / Naar line out radio
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie
2-8Ohm
Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luidspreker impedantle
1~8Ohm
Master & Slave Wiring - GZTA 1.800DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master
Master & Slave Wiring - GZTA 1.1200DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master & Slave Wiring - GZTA 1.1200DX
Specifications
La garantie est conforme aux droits liqaux. Un return du produit defecteux doit être dans son embargtie d'origine sur presentation du reçu ou de la facture indigante la description du défaut La presente Garantie n'est pas applicable lorsquelle le produit a ete endomage en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).
GROUND ZERO Gmeh
Erlenweg 25; D-85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nos nous réservons le droit d'enticipation à l'venir nécessitaire des modifications ou des améliations au produit sans informer le client.

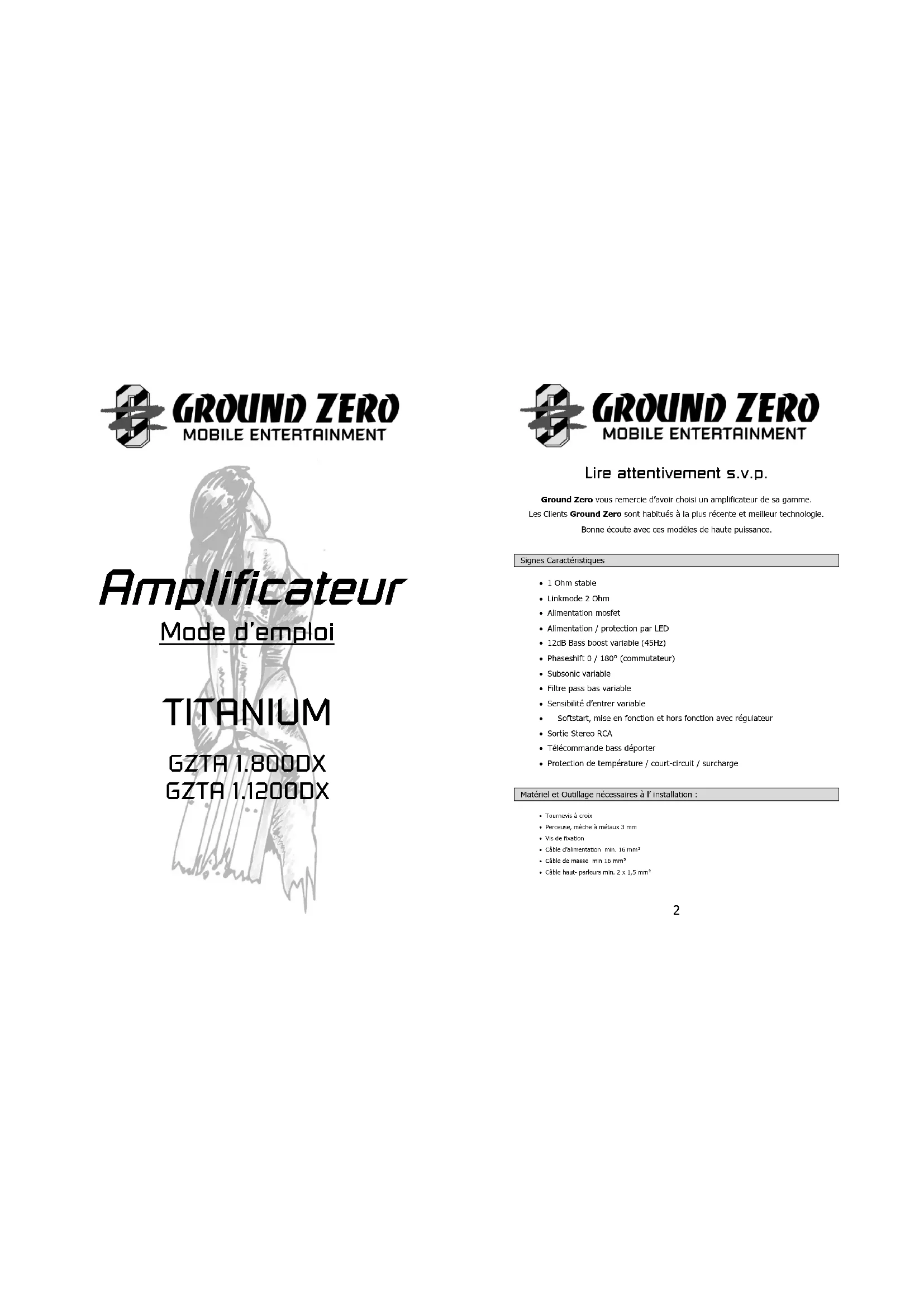

GROUND ZERO
MOBILE ENTERTAINMENT
Amplificateur
Mode d'emploi
TITANIUM
GZTA 1.800DX
GZTA 1.12000X
GROUND ZERO
MOBILE ENTERTAINMENT
Lire attentivement s.v.p.
Ground Zero you're remercie d'avoir choisi un amplificateur de sa gamme.
Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.
Bonne ecoute avec ces modeles de haute puissance.
Signes Caracteristiques
1 Ohm stable
Linkmode 2 Ohm
- Alimentation mosfet
Alimentation / protection par LED
12dB Bass boost variable (45Hz)
Phaseshift 0/180° (commutateur)
Subsonic variable
- Filtre pass bas variable
Sensibilité d'entreur variable
Softstart, mise en fonction et hors fonction avec régulateur
Sortie Stereo RCA
- Telecommande bass déporter
Protection de température / court-circuit / surcharge
Matériel et Outillage nécessaires à l'installation :
Tournevis a croix
- Perceuse, mèche à métaux 3 mm
Vis ce fixation
Cable d'allimentation min. 16 mm²
Cable de masse min 16 mm²
Cable haul- parleurs min. 2 x 1,5 mm²
Attention s.v.p. I
- Débrancher la batterie du vehiclue avant l'installation (Nos instructions font reference dans l'autorene!)
No pas porcer dans le reservoir, la canalisation freins ou autres plieces importantes du vehiculc. - Ne jamais passer les cédres sur un bord tranchant. Il est consolidé de mounting un condensateur de min 1 Farad entre la batterie et l'ampicillateur.
Mise en garde!
Le système audio de hauts performance peutroduire, dans les vehicules, une inteneted sonore semblie a un concert « LIVE ». Une durée extreme de musique peut provecer la perte de l'audition ou une diminution de celle ci. L'écoute de musique, à haut volumé, en roulement, peut provenquer une diminution de l'attention. Dans voitre intérêt et sa vie sérétature, nous sous consciences d'éçouter une musique avec un volumé réduit en conduitant.
Planification:
Avant installation ces cueiques points sont a prindre en considération
a) Attention au besoin de l'emploi du montage, une circulation d'air est nécessaire pour un bon fonctionnement des appariels.
b) Il est conséilé d'utilisir les sortes Pré- Amoli (RCA) de votre autoradio, si colic ci st munio.
Installation de l'amplificateur :
a) Choistese l'emplacement ideale pour que le clotage soit sans diffculté avec un espace suffisiment pour une circulation d'air et un refroidissement constant.
b) Utilier l' amplificateur comme modèle pour marquer l'emplissement du montage. Retirer amplificateur et presser 4 trous. Fixer amplificateur à l'âge des vis gratuites à cet effet.
Mise en garde:
Montez cc syste me facon a ce qu les raccordements electroniques soient protespoc d'eventuelles detiorations.
Les clétiès énergétiques +12V Cdc botte barrière doivent être protégés et prenez garde à ce que la radio et/ou autres asparasie seront détenis lors du branchomert.
S' est必需aire de renouvieric le fusible d'un apparil utilisez seuimment cox de meinc unite de tension.
Nutilispez pas dofustie avec unite de tension differente a ocie utisie, ce paurait proveoir des dominages que la garantie ne pour couvert.

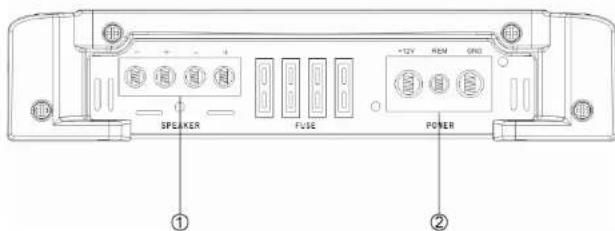

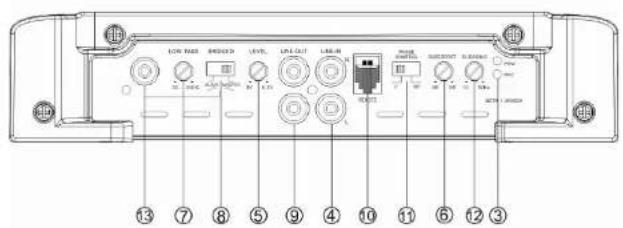

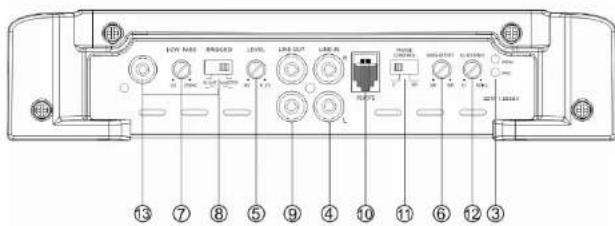

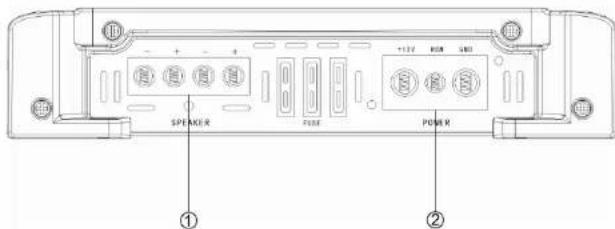

Connexion et régles - GZTA 1.800DX
GZTA 1.800DX
Connexion et régles - GZTA 1.1200DX
GZTA 1.1200DX
Connexion et réglages
| 1 Raccordement haut-parlier Entrain des Branchement Hau L-Pairier | ||
| 2 | Alimentation | GHD -> Entrée Messé |
| REM -> Entrée Remote | ||
| BATT -> +12 Volt | ||
| 3 Indicateur d'etat | VERT - OK ROUGERT - PROTECTION | |
| 4 Entrée RCA | A nos racions, vous connodce la RCA. Pour d'activ des Portos de Son, utilisez, s'il vous pièts, des RCA de haute qualifié. | |
| 5 Reglage du Gain d'entrie | Avec ce régulateur sur l'égie la sensibilité d'entrie. | |
| 6 Reglage du Bass Boost | Avec le Commutateur en regie les Bass Boost 0 à +12 dB. | |
| 7 Reglage Low Pass | Régiez le Lowpass variable la fréquence avec le régulateur sur la fréquence soubléble, 30 - 250 hertz | |
| 8 Master / Slave Switch | I'd you chinoissez le mode d'utilisation, l'amplificateur respectif dans le mode Link. | |
| 9 Sortie RCA | Full-range pour un autre Ampli supplémentaire. | |
| 10 Remote Control entrie | Télécontrade à raccorder à l'Ampli de puissance. | |
| 11 Reglage de la Phase | Ce régulateur / le commutateur vous permet d'adapler le Subwoofer correctement en phasque au système avant. | |
| 12 Reglage du Subsonic | Avec le filtre de Subsonic les fréquences profundes, dans le domaine de 10 - 50 hertz son filtre, Cda baisse le contrôle de réspondent mécanique et augmente la capacité admise du Subwoofer connoccé. | |
| 13 Master / esclave raccord en Clinch | Entrie / Sortie des deux étages terminaux du même type (2x GZTA des 1.800DX ou 2x GZTA des 1.1200DX) on Link mode. | |
Mise en marche de l'amplificateur
L'amplificateur s/allune automatiqueernent quelques secondes apres la mise en marche de la Radio.
Attention,Vote Amplicatour s'eteint automatique ment lors de surchaute,mais se remet on marche des
refoldissement
Réglage de l'échelle Audio/Sensibilité
Elape 1 Regulator "INPUT LEVEL" 2 avec rotation sur la gauche, positifiorner sur MIN
Eape 2 Augrenter le Volme de la Radio sur 2/3 du volume maximum
Etape 3 Positionner mainontant le Regulator "INPUT LEVEL" sur un niveau de son agrable et entendre

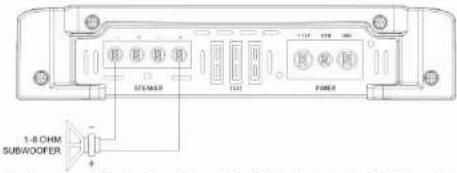

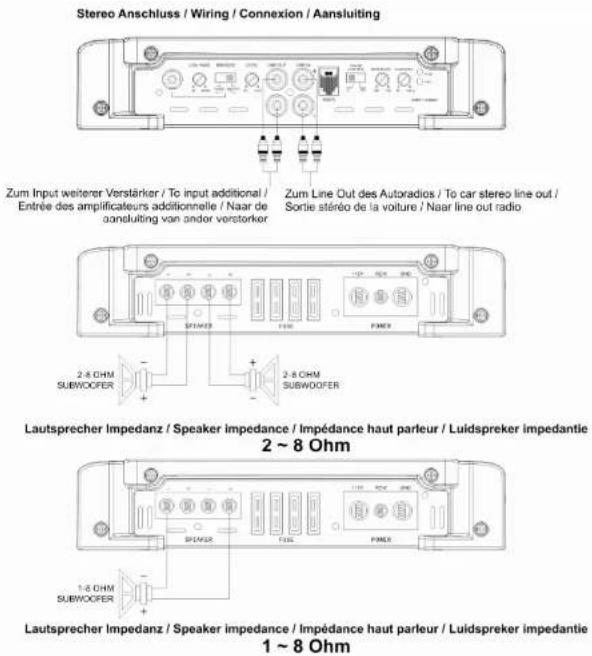

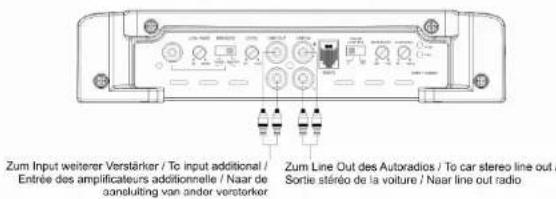

Connexion Stereo - GZTA 1.800DX
Stereo Anschluss / Wiring / Connexion / Aansluiting

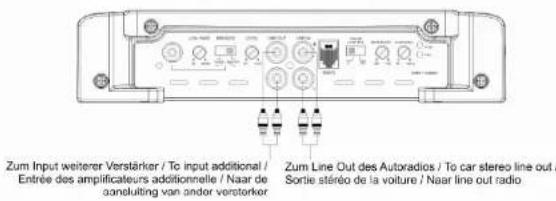

Zum Input Weiterer Veränder / To input additional /
Entree des amplifieurs additionelle / Naer de ampuiilung van anders varstigke
Zum Line Out des Autoradios / To car stereo line out!
Sortie stereo de la voiture / Naar line out radio
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie
2-8Ohm
Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luidspreker impedantle
1~8Ohm

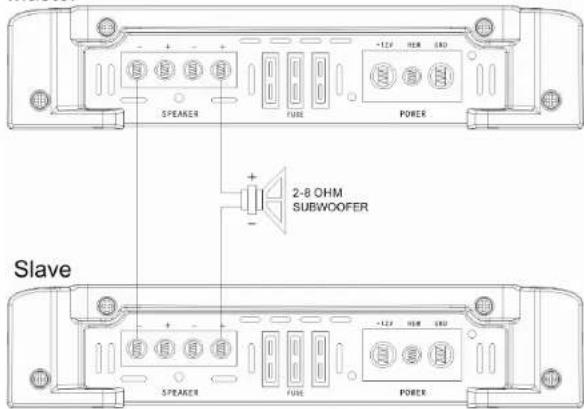

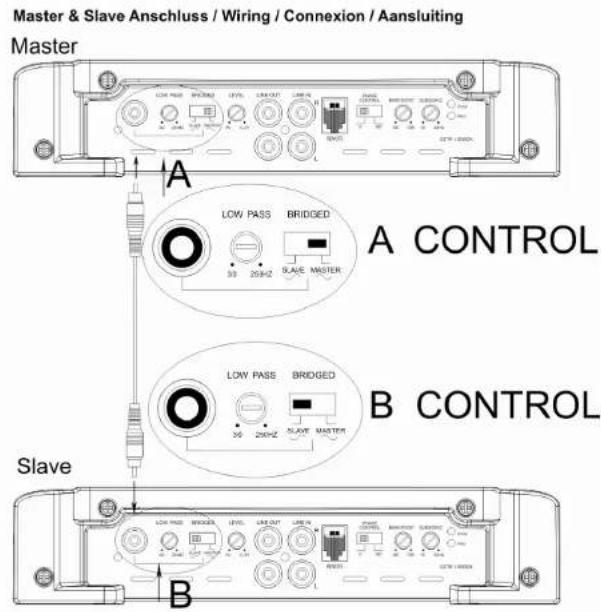

Connexion Master & Slave - GZTA 1.800DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master
Connexion Master & Slave - GZTA 1.800DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting

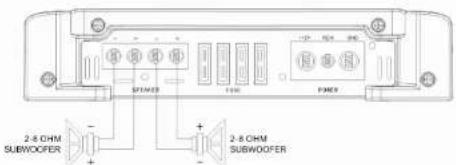

Connexion Stereo - GZTA 1.1200DX
Stereo Anschluss / Wiring / Connexion / Aansluiting
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspeker impedantie
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie 1~8 Ohm

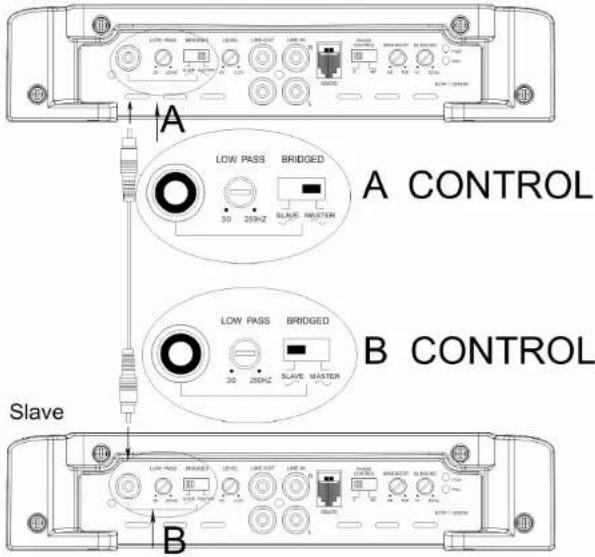

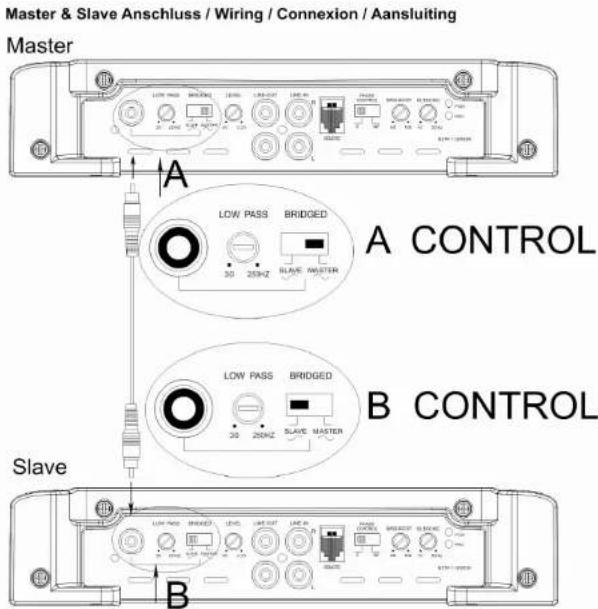

Connexion Master & Slave - GZTA 1.1200DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master

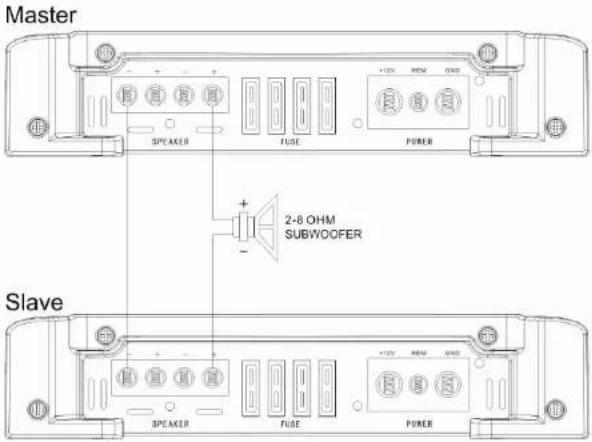

Connexion Master & Slave - GZTA 1.1200DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master
Données Techniques
En cas de on fonctionnement
| Model GZTA 1.800DX GZTA 1.1200DX | ||
| Typ | 1 Canal Class D 1 Canal | Class D |
| RMS Power @ 4ΩCEA Standard CEA-2006-A | 1 x 350 W (1% THD-N)1 x 450 W (1% THD-N) | 1 x 500 W (1% THD-N)1 x 700 W (1% THD-N) |
| RMS Power @ 2ΩCEA Standard CEA-2006-A | 1 x 550 W (1% THD-N)1 x 750 W (1% THD-N) | 1 x 900 W (1% THD-N)1 x 1250 W (1% THD-N) |
| RMS Power @ 1ΩCEA Standard CEA-2006-A | 1 x 850 W (1% THD-N)1 x 1000 W (1% THD-N) | 1 x 1400 W (1% THD-N)1 x 1750 W (1% THD-N) |
| RMS Power @ 2Ω LinkmodeCEA Standard CEA-2006-A | 1 x 1700 W (1% THD-N)1 x 2000 W (1% THD-N) | 1 x 2800 W (1% THD-N)1 x 3500 W (1% THD-N) |
| Damping facteur | >100 | |
| Signal to noise Ratio | >70 dB | |
| Filtre passage bas | 30 Hz - 250 Hz | |
| Filtre subsonic | 10 Hz - 50 Hz | |
| Bass boost | 0 ~ +12 dB (+5 Hz) | |
| Courbe de fréquence | 10 Hz - 250 Hz (±1 dB) | |
| Sensibilité d'entrez | 200 mV - 9 V (±5%) | |
| THD | < 0,2 % | |
| Bass télécommande | ✓ ✓ | |
| Fusible | 3 x 30A 4 x 35A | |
| Dimensionlarger x hauteur x longueur mm | 302 x 49 x 230 382 x 49 x 230 | |
| Dimensionlarger x hauteur x longueur inch | 11.89" x 1.93" x 9.06" 38.2" x 1.93" x 9.06" | |
| Problèmes Contrôle | Aide | |
| Pas de son | Voyant Puyt allumé? | Vérifier le fûdbale, Contrcler le Câble REMOTE, Contrcêr ie +12Voit et la masse |
| Voyant PROTECTION cst allumé Court | Circuit des Hau t-parfours , ampli surchauffée ou défectueux | |
| Ampli se met Pas en marche. | Pas d'alimentation | Vérifier ie + 12 voit, la masse, le fûtbive |
| Ampli se met en PROTECTION à haule Volume | Vérifier l'Impédance des Haut-parfours | Vérifier si l'Impédance sur les connecteurs de s haut-parfours n'est pas en dessous où: 412 |
| Pas de son sur 1 canexux | Vérifier cable RCA et ou cable Haut-parfours | Câble ou prise (RCA) défectueux |
La garantie est conforme aux droits légaux. Un retour du produit defectieux doit être dans son embailleage d'origine sur presentation du reçu ou de la facture indiquant la description du default.Ls presente Garantie n'est pas applicable lorsque le produit a été endommaged en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).
GROUND ZERO GmbH
Erlenweg 25; D-85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nous nous réservons le droit d'entrepandre à l'avoir niécessaientrement des modifications ou desaméliorations au produit sans informer le client.
GROUND ZERO
MOBILE ENTERTAINMENT
Versterker
Sortie stereo de la voiture / Naar line out radio
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie
2-8Ohm
Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luidspreker impedantle
1~8Ohm
La garantie est conforme aux droits légaux. Un retour du produit défectieux doit être dans son embailleage d'origine sur presentation du reçu ou de la facture indiquant la description du default. La presente Garantie n'est pas applicable lorsqu'on produit a été endommage en raison: Mauvaise alimentation, Trop de puissance (HP, Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc.).
GROUND ZERO GmBH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. +49 (0)8095/873 830 Fax -8310
Nous nous réservons le droit d'entrepreneire à l'ayenir nécessairement des modifications ou des améliorations au produit sans informer le client.
GROUND ZERO
MOBILE ENTERTAINMENT
Amplificador
Manual del Nombre
TITANIUM
GZTA 1.800DX
GZTA 1.1200DX
GROUND ZERO
MOBILE ENTERTAINMENT
POR FAVOR LEA ANTES DE INSTALLAR
Sortie stereo de la voiture / Naar line out radio
Lautsprecher Impedanz / Speaker impedance / Impedance haut parleur / Luidspreker impedantie
2-8Ohm
Lautsprecher Impedanz / Speaker Impedance / Impedance haut parleur / Luidspreker impedantle
1~8Ohm
Cableado Master & Slave - GZTA 1.800DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
Master
Cableado Master & Slave - GZTA 1.800DX
Master & Slave Anschluss / Wiring / Connexion / Aansluiting
La garantie est conforme aux droits liogaux. Un return du produit deficienceux doit être dans son embailleage d'origine sur presentation du risque ou de la facture indiquant la description du défaut. La presente Garantie n'est pas applicable lorsqu'elle produit a été endommaged en raison: Mauvaise alimentation, Trap de puissance (HP Subcofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours SPL etc).
