GZTA 1.1200DX - Autoradio Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Mono-Class-D-Verstärker
Marke	Ground Zero
Modell	GZTA 1.1200DX
RMS-Leistung @ 4 Ω	450 W (1% THD+N, Norm CEA-2006-A)
RMS-Leistung @ 2 Ω	750 W (1% THD+N, Norm CEA-2006-A)
RMS-Leistung @ 1 Ω	1000 W (1% THD+N, Norm CEA-2006-A)
RMS-Leistung @ 2 Ω (Link-Modus)	2000 W (1% THD+N, Norm CEA-2006-A)
Zulässige Impedanz	1 - 8 Ω
Dämpfungsfaktor	> 100
Signal-Rausch-Verhältnis	> 70 dB
Tiefpassfilter	30 Hz - 250 Hz (variabel)
Subsonic-Filter	10 Hz - 50 Hz (variabel)
Bass-Boost	0 bis +12 dB (45 Hz)
Frequenzgang	10 Hz - 250 Hz (±1 dB)
Klirrfaktor (THD)	< 0,2 %
Eingangsempfindlichkeit	200 mV - 9 V (±5 %)
Bass-Fernbedienung	Ja (im Lieferumfang enthalten)
Schutz	Thermisch, Kurzschluss, Überlast
Stromversorgung	MOSFET, 12 V (Fahrzeug)
Sicherung	4 x 35 A
Abmessungen (L x H x T)	382 x 49 x 230 mm
Erforderliches Installationsmaterial	Schraubendreher, Bohrmaschine, Stromkabel 16 mm², Lautsprecherkabel 1,5 mm²
Garantie	Entspricht den gesetzlichen Bestimmungen, Rücksendung im Originalkarton mit Rechnung

Häufig gestellte Fragen - GZTA 1.1200DX Ground Zero

Wie hoch ist die RMS-Leistung des GZTA 1.1200DX Verstärkers bei 4 Ohm?

Die RMS-Leistung beträgt 450 W (1% THD+N) nach Norm CEA-2006-A.

Kann ich den Verstärker mit 1-Ohm-Lautsprechern verwenden?

Ja, der Verstärker ist bei 1 Ohm stabil, mit einer RMS-Leistung von 1000 W.

Wie verbinde ich zwei Verstärker im Master/Slave-Modus?

Verwenden Sie den Master/Slave-Schalter an jedem Verstärker. Verbinden Sie die Link-Eingänge/-Ausgänge und stellen Sie einen auf Master, den anderen auf Slave. Minimale Impedanz im Link-Modus: 2 Ohm.

Was bedeutet die rote Schutz-LED?

Die rote LED zeigt eine Überlast, einen Kurzschluss oder eine Überhitzung an. Überprüfen Sie die Lautsprecher, die Impedanz und die Belüftung.

Wie stelle ich den Subsonic-Filter ein?

Der Subsonic-Filter wird über das dafür vorgesehene Potentiometer von 10 bis 50 Hz eingestellt. Er schneidet sehr tiefe Frequenzen ab, um den Subwoofer zu schützen.

Welches Stromkabel soll ich verwenden?

Verwenden Sie ein Stromkabel von mindestens 16 mm² für +12V und Masse. Für die Lautsprecher wird ein Kabel von mindestens 1,5 mm² empfohlen.

Der Verstärker schaltet sich nach einigen Minuten aus, was tun?

Es handelt sich wahrscheinlich um eine Überhitzung. Stellen Sie sicher, dass der Verstärker gut belüftet ist und die Impedanz der Lautsprecher geeignet ist (mindestens 1 Ohm in Stereo).

Wie stelle ich die Eingangsverstärkung ein?

Stellen Sie die Lautstärke des Radios auf 2/3 des Maximums und drehen Sie dann die 'INPUT LEVEL'-Einstellung, bis ein klarer Ton ohne Verzerrung zu hören ist. Beginnen Sie bei MIN.

Kann ich diesen Verstärker mit einem Autoradio ohne RCA-Ausgang verwenden?

Ja, Sie können einen Lautsprecher-auf-RCA-Adapter verwenden, aber die Klangqualität wird geringer sein. Verwenden Sie vorzugsweise hochwertige RCA-Ausgänge.

Wie ist die Garantie für den Ground Zero GZTA 1.1200DX Verstärker?

Die Garantie entspricht den gesetzlichen Bestimmungen. Das defekte Produkt muss im Originalkarton mit Quittung oder Rechnung, auf der der Fehler beschrieben ist, zurückgesendet werden.

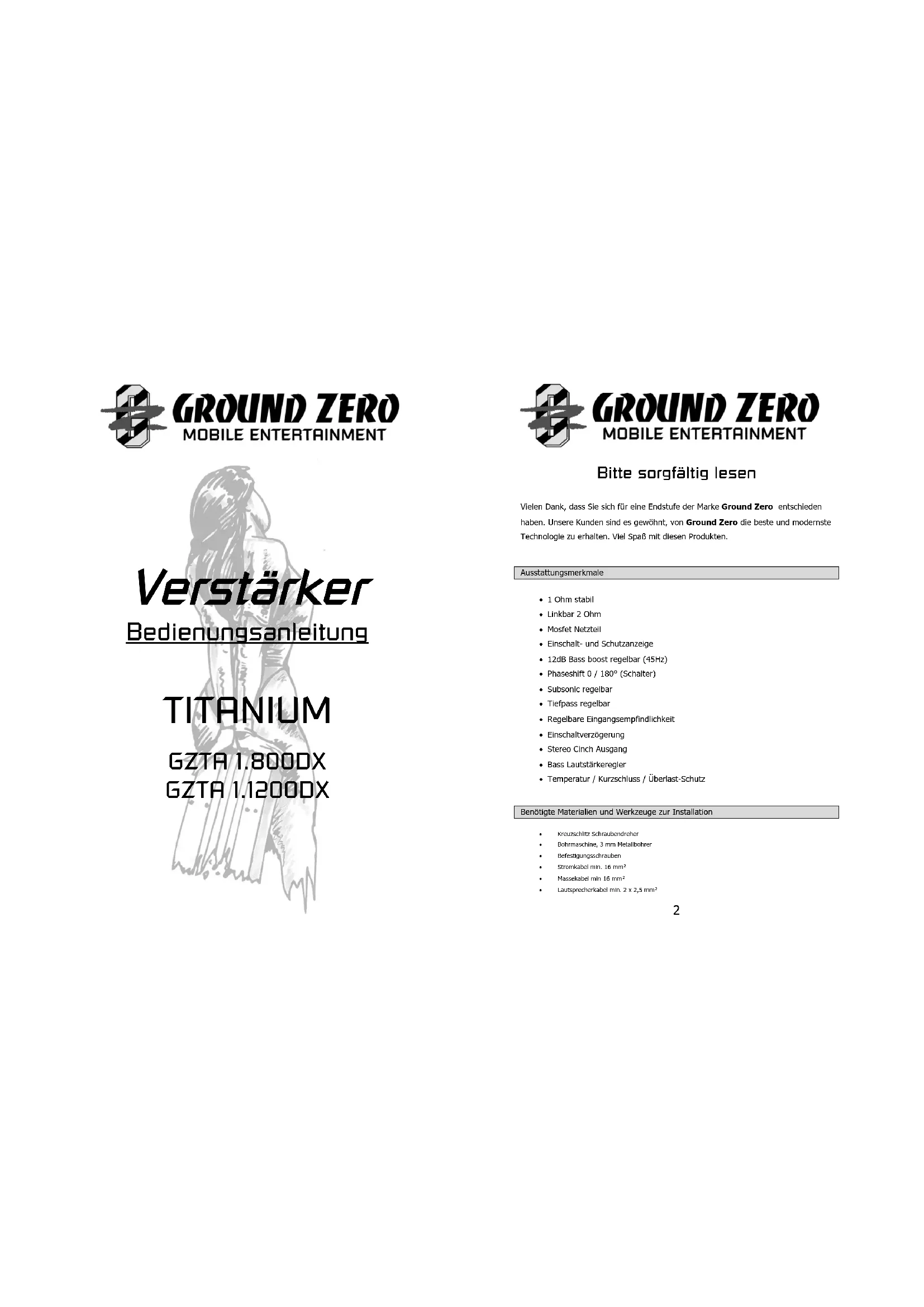

BEDIENUNGSANLEITUNG GZTA 1.1200DX Ground Zero

Bitte sorgfältig lesen

Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. unsere Kunden sind es gewöhnt, von Ground Zero die Beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten.

Ausstattungsmerkmale

1 Ohm stabil
- Linkbar 2 Ohm
Mosfet Netzteil
Einschalt- und Schutzanzeige
- 12dB Bass boost regelbar (45Hz)
- Phaseshift 0 / 180° (Schalter)
- Subsonic regelbar
Tiefpassregelbar
Regelbare Eingangsempfindlichkeit
Einschaltverzogerung
- Stereo Cinch Ausgang
Bass Lautstärkeregler
- Temperatur / Kurzschluss / Überlast-Schutz

Benöttige Materialien und Werkzeuge zur Installation

Kreuzschlitz Schraubendreher
Bohmachine, 3 mm Metalbohrer
Befestigungsschrauben
Stromkehmln.16 mm
Massekabel min 16 mm
Laatsprecherkabel min. 2 x 2,5 mm²

Bittle unbedingt beachten!

Fahrzeugstoffe vor der installation eklommen (Hinweis in der Betriebsanleitung des KFZ beschlossen)
Keine Lsocher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugbelle bohren!
Kabel niemals über scharfte Kanien führten. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährlehen.

WARNING!

Hochleistungsausysteme In Fahrzeugen kren den Schaltpegel eines „Live“ Konzortes erzeugen. Dauerhart extem lauter Musik ausgesetzt zu sein, kann den Verlust des Hilfvermögens oder Hörsdienzen zur Folge haben. Das Hörn von lauter Musik beim Autofahren kann auch die Wahmehnung (Wernsignale) beeinträchtigten. Im Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf gennerer Laufstärke um horen.

Planung

Vor der Installation sollen den Sie folgnde Punkte berücksichtigtgen;

a) Birte beconnt sie bei der Wahl des Einseuerots, daß eine ausrechnende Lutzrikulation zur Kohlung des Garltes gewährelt ist.
b) Wenn Iri Radio mit Vorverstarkerausgangen ausgerutsabet (RCA) ist, ist es ratsam, diee zu nutzen.

Einbau des Veränderkers

a) Den passenden Einhabplatz auswahlen, zu dem die Leitungen nicht verfügt werden können und an dem es genoglich Plat für die Luftzukünftige und Kühlign nicht.
b) Den Verstürker als Schäblone benutzten, um die Einzbustellen zu marken. Den Verstürker entfernen und 4 Löhner bohlen. Den Verstürker mit den vorgesehften Schrauben brieftigen.

Warning

Bitte dieser Systeme go einbauten, die Elektrobindungen vor Beschäftigungen geschlossen sind. +12 Volt DC Elektrokabl müssen auf der Batterieresch abgeschirt sich. Bittc sicharstellcn, cab das Radio und andro Gerate ausgeschelt sind, wenn sie die Gerate anschlissen.

Wenn es notwendigt ist, eine Geralltesicherung zu ermeuen, verwenden Sie nur eine gleichwertige Sicherung.
Wenn eine minderwertige Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen.
Dier st ist von der Garantie ausgeschiedten.

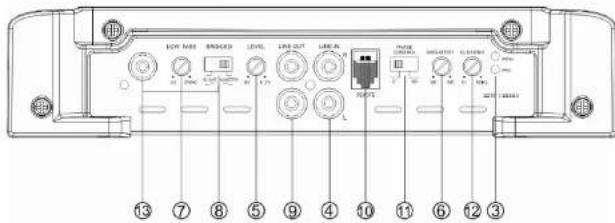

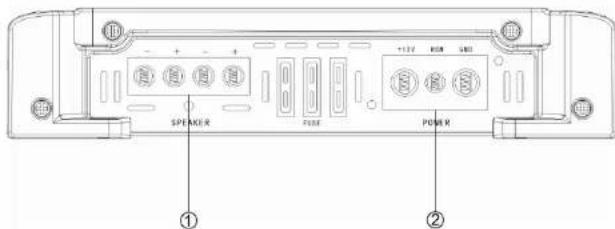

Einstellungen und Funktionen - GZTA 1.800DX

GZTA 1.800DX

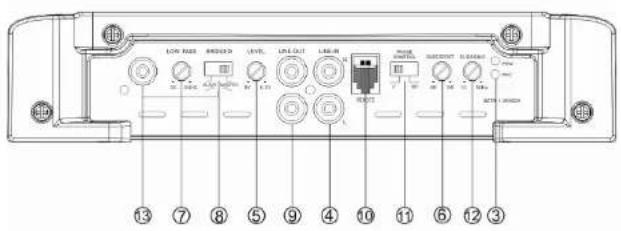

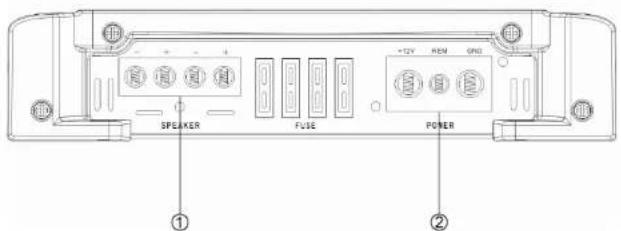

Einstellungen und Funktionen - GZTA 1.1200DX

GZTA 1.1200DX

Einstellung und Funktionen

1	Lautsprecheranschlusszume Anschluss der Lauteanschlag
2	Stromanschluss GND -> Massc Anschluss REM -> Remote Antennananschluss BATT -> +12 Volt
3	Zustandsanzeige GRUN - OK ROT - Fichler
4	Cinch Eingänge An disson Anschlüssen schländen Si die Cinchrichtungen an. Um Störungen zu vermeiden, verwenden Sieitte hochwertige Cinchkabel.
5	Input Levelregler Mit dissem Regler regulieren Si die Engangsempflichtlichkeit.
6	Bass Boost Regler Zum Eilenstören des Bass Boost Lovels im Bericht von 0 bis +12 dB.
7	Low Pass Regler Es werden nur noch Frequzien bis 30 Hz - 250 Hz wiedergedogenen (abhängig von der Registellung des LPF filters). Justieren Si die variable LPF Frequency mit dem Regler auf die gewichtete Frequenz.
8	Master / Slave Schalter Zum Eilenstellen der jeweiligen Endlaufe als Master oder Slave Endlaufe im Linkmode
9	Cinch Ausgänge Für den Fullrange Betrieb einer auszüglichen Endlaufe.
10	Remote Control Eingang Zum Anschluss des Bass Laufstärkereglers.
11	Phase Shift Schalter Diener Schalter erlaubt Hohen, den Subwaherkanal phasenrichtig an das Frontysystem anzupapieren.
12	Subsonic Regler Zum Eilenstören des Subsonic Filters im Bericht von 10 bis 50Hz.
13	Master/Slave Cinch-Anschluss Chcin Ein-/Ausgang zum Betriebenen zweiter Endlaufes des gleichen Types (2x GZTA 1.800DX oder 2x GZTA 1.1200DX) im Linkodus.

Einschalten des Verständerkers

Der Verstärker schalb sit sich automatisch einige Sekunden nach dem Einschalten des Radios ein.

Achtag: Ith Verstakl schaltet sich zeitweise aus, wenn er Überhittt ist, schahtet sich noch nach der Abklangung automatisch wieder ein (ca. 80^ ).

Einstellung des Audiogels

1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen.
   2.Drchen Slc die Lautstarke am Radio auf ungefahr 1/3 der Hochstautstarke.
2. Stellen Sie am LEVEL- Rogler eine angenchme Lautstärke cin.

Stereo Anschluss -GZTA 1.800DX

Stereo Anschluss / Wiring / Connexion / Aansluiting

Zum Input Weiterer Veränder / To input additional /

Entree des amplifieurs additionelle / Naer de ampuiilung van anders varstigke

Zum Line Out des Autoradios / To car stereo line out!

Wenn irgendetwas nicht Funktioniert

Problem Kontrolle Hilfe
Ken Ton	Leuchtet die PWR LED?	Sicherung prüfenRemote: Kabel prüften+12 Volt prüftenMasse prüften
	Leuchtet die PROT LED?	Kurzschluss am LautspecherGrott übermotztGrott defekt
Verträkser schaltet nicht ein.	Keine Stromzuführ	Sicherung prüften+12Voll prüftenMasse prüften
	Keine Spannung am Remote: Remotc amRadio prüften
Verträkser schaltet bei Laustdarke ab	Laustspecherimpedanz prüfen	Prüfen Sie, ob der Widerstand am L5 Terminal von 1 Ohn nicht unterscriften wird
Ton fällt an einem Canal	Cinch / Laustspecherkabel prüften Kabel	Stecker beschäftigt

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprüche und in der Originalverpackung erfolgen.itte unbedingten einen maschinen erstelteten Kaufbeleg und eine Fehlhersbewegung beziegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerber entstanden sind.

Wir behalten uns das Recht vor, zukünftig nice Darleungen oder Verbesserungen an dem Produkt vourzehnem ohne den Kunden darüber zuläternieren.

Die Gewährleistung entspricht den gesetzlichen Regelung. Eine Rücksendsung kann nur nach vorheriger Absprüche und in der Originalverpackung erfolgen.itte unbedingten maschinell ersteltet Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlaustung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nicht Änderungen oder Verbesserungen an dem Produkt vortzunehmen ohne den Kunden darunter zuinformieren.

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalerpackung erfolgen.itte unbedingten einen maschinen erstellten Kaufbelug und eine Fehler Beschreibung beigeln.Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewertberen entstanden sind.

Wir behalten uns das Recht vor, zukünftig nicht Andelungen oder Verbesserungen an dem Produkt vortzehnen ohne den Kunden zu informieren.

Hoogvermögen versterkers können uw gehoor beschadlagen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendsung kann nur nach vorhiger Absprüche und in der Originalverpackung erfolgen.itte unbedingten einen maschinen erstellten Kaufbeleg und eine Fehlherbschreibung beigeln. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftige fülliges Änderungen oder Verbesserungen an dem Produkt vortzehnlichen ohne den Kunden darüber zu informieren.

Die Gewährleistung entspricht der gesetzlichen Regelung, Eine Rücksendung kann nur nach vorheriger Absprüche und in der Originalverpackung erfolgen.itte unbedingt, einen maschinen erstellten Kaufbolog und eine Folle Beschreitung bialugen.Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäß Behandlung oder bei Teilnahme an Wettbewerben entstanden sind.

Wir behalten uns das Recht vor, zukünftig nicht Änderungen oder Verbesserungen an dem Produkt vorgänzehnlichen ohne den Kunden darüber zu Informieren.
