Auro D208 - Haut-parleur SAMSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif, 2 voies, 8 pouces, puissance de 200W RMS, réponse en fréquence de 50 Hz à 20 kHz.
Utilisation	Idéal pour les applications de sonorisation en direct, enregistrement en studio, et utilisation en home studio.
Maintenance et réparation	Nettoyage régulier de la grille et des connexions, vérification des câbles et des entrées pour éviter les interférences.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité, ne pas bloquer les évents de ventilation.
Informations générales	Connectivité XLR et TRS, poids de 10 kg, dimensions 380 x 260 x 300 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - Auro D208 SAMSON

Comment connecter mon haut-parleur SAMSON Auro D208 à un ordinateur ?

Vous pouvez connecter le SAMSON Auro D208 à votre ordinateur en utilisant un câble audio de 6,35 mm (1/4 pouce) ou un câble XLR, selon les sorties audio de votre ordinateur.

Quelle est la puissance du SAMSON Auro D208 ?

Le SAMSON Auro D208 a une puissance de 200 watts en crête et 100 watts en continu.

Puis-je utiliser le SAMSON Auro D208 pour des événements en extérieur ?

Oui, le SAMSON Auro D208 peut être utilisé en extérieur, mais il est recommandé de le protéger de la pluie et de l'humidité.

Comment régler le volume du SAMSON Auro D208 ?

Le volume peut être ajusté à l'aide du bouton de contrôle de volume situé à l'arrière du haut-parleur.

Le SAMSON Auro D208 est-il compatible avec un microphone ?

Oui, vous pouvez connecter un microphone au SAMSON Auro D208 en utilisant un câble XLR. Assurez-vous d'utiliser un microphone dynamique ou à condensateur avec une alimentation fantôme si nécessaire.

Pourquoi mon SAMSON Auro D208 ne produit-il pas de son ?

Vérifiez que le haut-parleur est bien alimenté, que le volume est réglé correctement et que la source audio est connectée. Assurez-vous également que le câble audio est en bon état.

Comment nettoyer mon SAMSON Auro D208 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du haut-parleur. N'utilisez pas de produits chimiques ou de nettoyants abrasifs.

Quelle est la taille du haut-parleur SAMSON Auro D208 ?

Le SAMSON Auro D208 mesure 53 cm de hauteur, 30 cm de largeur et 28 cm de profondeur.

Puis-je empiler plusieurs SAMSON Auro D208 ?

Oui, vous pouvez empiler plusieurs SAMSON Auro D208, mais assurez-vous qu'ils sont bien stables et ne risquent pas de tomber.

MODE D'EMPLOI Auro D208 SAMSON

ATTENION: Pour eviter tout risque d'electrocution ou d'incendie, ne pas exposer cet appeareil à la plue ou a l'humidite. Pour eviter tout risque d'electrocution, ne pas oter le couvercle ou le dos du boitier. Cet appeareil ne contient aucune piece replacable par I'utiliseur. Confiez toutes les reparations a un personnel qualifie. Le signe avec un eclair dans un triangle previent I'utiliseur de la presence d'une tension dangereuse et non isolée dans I'appareil. Cette tension constitue un risque d'electrocution. Le signe avec un point d'exclamation dans un triangle previent I'utiliseur d'instructions importantes relatives a l'utilisation et a la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ultérieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre electricien.
10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (d dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

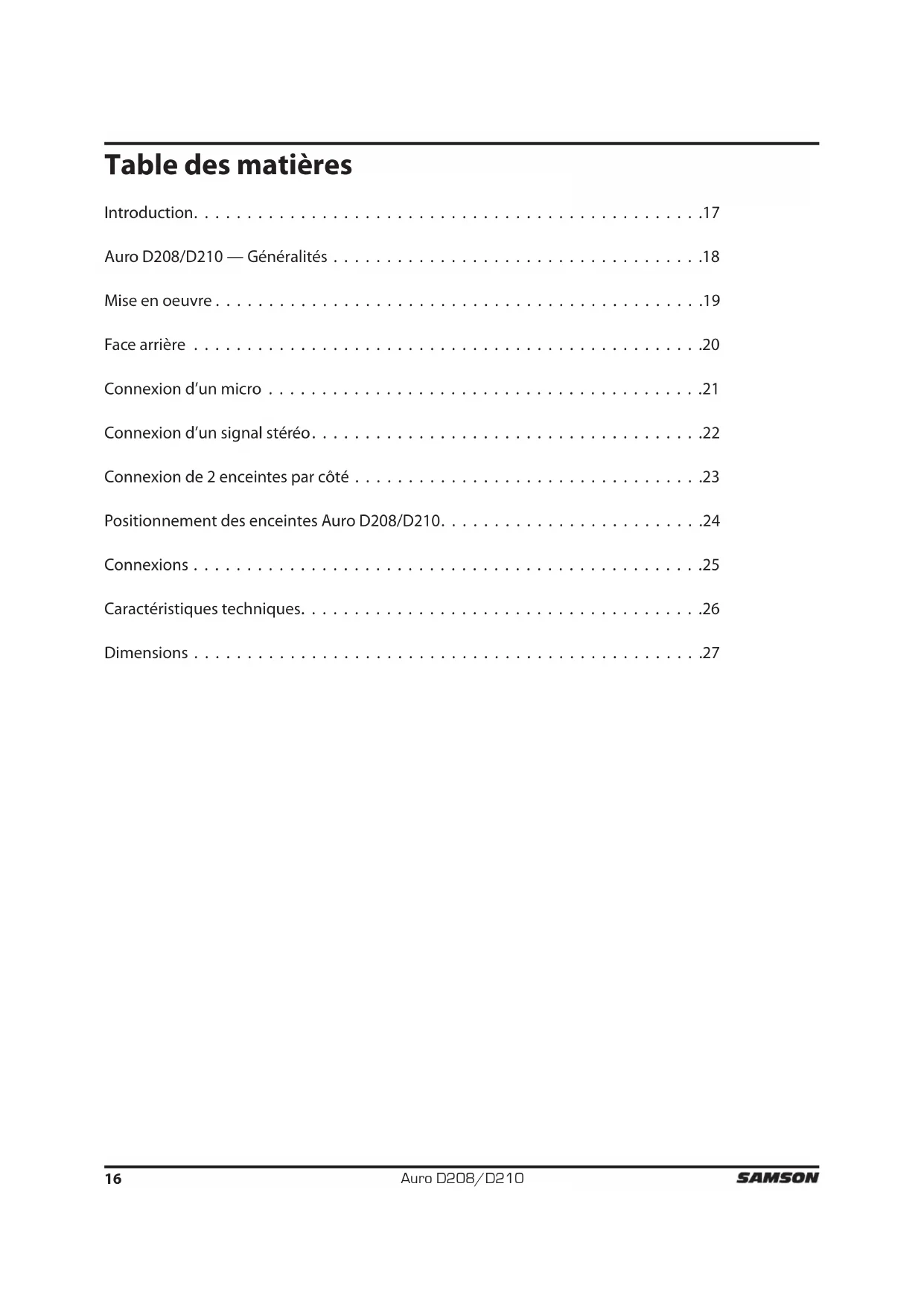

Introduction. 17 Auro D208/D210 - Généralités 18 Mise en œuvre 19 Face arrière 20 Connexion d'un micro 21 Connexion d'un signal stéréo. 22 Connexion de 2 enceintes par côté. 23 Positionnement des enceintes Auro D208/D210. 24 Connexions 25 Caractéristiques techniques. 26 Dimensions 27

Merci d'avoir choisi les enceintes actives Samson Auro Professional. Les enceintes Auro D208 et D210 sont compactes et puissantes. Elles délivrent 200 Watts par bi-amplification interne. Les enceintes Auro D208 et D210, sont équipées respectivement de woofers de 8 pouces (20 cm) et de 10 pouces (25 cm) haute fiabilité et à longue élongation, et de tweeters à compression de 25 mm montés sur des trompes à dispersion large et couplés par guide d'onde de 25 mm. Ces enceintes sont équipées de connecteurs XLR et 6,35 mm qui peuvent accepter des signaux à niveau micro ou ligne. La sortie ligne en XLR vous permet de connecter plusieurs enceintes Auro en série et obtenir ainsi un système de sonorisation évolutif en fonction de vos besoins.

Pour une protection supérieure, les enceintes Auro D208 et D210 sont équipées de doubles limiteurs optiques qui vous garantissent le meilleur son, quel que soit le niveau. L'égaliseur 2 bandes intégré vous permet de modifier la réponse en fonction du résultat sonore souhaité. La forme trapézoidale des baffles vous permet d'utiliser les enceintes en sonorisation de façade ou en retour de scène «bain de pied». De plus, le format compact des enceintes vous permet de les empiler à l'aide des supports intégrés. Vous pouvez également monter les enceintes sur pied grâce à leur embase pour pied intégrée.

Le baffle des Auro est en polypropylène ultra résistant, anti-rayures et anti-choc. Les woofers sont parfaitement protégés par une grille en acier haute résistance — les enceintes sont parfaitement protégées contre l'usure et les abus des concerts. Les Auro sont parfaites en sonorisation de concerts, pour les DJ, les conférences, les installations fixes, ou toute autre application nécessitant une puissance élevée et une très bonne qualité sonore.

Dans ces pages, vous trouvez tout ce dont vous avez besoin sur les Auro PA, avec une description des faces avant et arrière, des instructions pas-à-pas de mise en œuvre et d'utilisation, et les caractéristiques techniques. Vous trouvez également la carte de garantie — pensez à nous la renvoyer pour bénéficier de l'assistance technique, et pour recevoir toutes les mises à jour sur les produits Samson à l'avenir. Également, consultez notre site Internet (www.samsontech.com) pour de plus amples renseignements sur tous nos produits.

Avec un entretien adapté, les enceintes Auro vous donneront satisfaction pendant de très nombreuses années. Prenez le temps de noter le numéro de série et la date d'achat ci-dessous pour toute référence ultérieure.

Numéro de série :

Date d'achat:

Si vous devez faire réparer cet appareil, vous devez tout d'abord obtenir un numéro d'autorisation de retour auprès de nos services. Sans ce numéro d'autorisation, l'appareil ne sera pas accepté lors de sa réception. Appelez Samson au : 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro d'autorisation. Utilisez les emballages d'origine pour le retour.

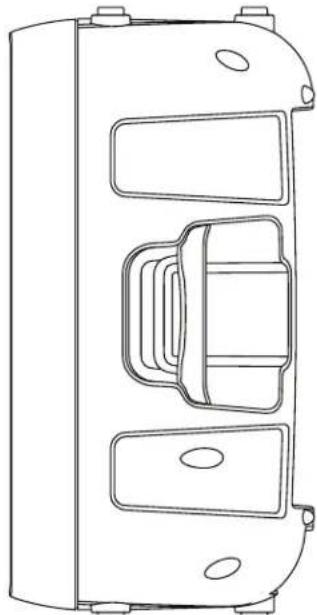

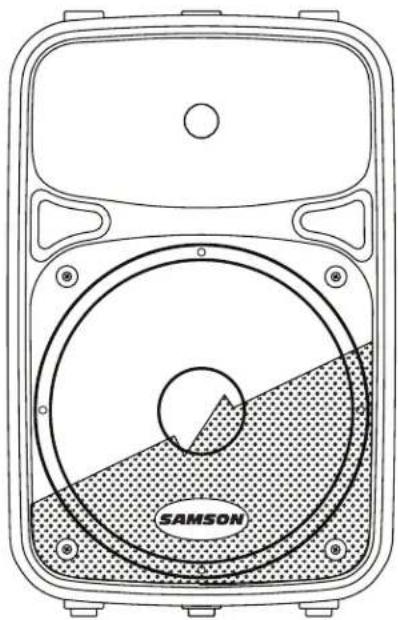

Auro D208/D210 — généralités

Voici quelques-unes des fonctions des enceintes actives Auro :

• Enceintes de sonorisation actives 2 voies de 200 Watts 150 Watts pour le Woofer +50 Watts pour le Tweeter (en creux)
• Réponse en fréquence ultra-large et plate
• Woofer de 8/10 pouces (20/25 cm) de construction spéciale, haute résistance, à longue élévation offrant une réponse étendue dans le bas du spectre
• Tweeter de 25 mm avec couple acoustique de 25 mm offrant une restitution douce et musicale des hautes fréquences
• Entrée Micro/ligne symétrique avec réglage de volume et Led d'écrêtage Égaliseur Baxendall deux bandes (basses et hautes fréquences) Sortie ligne en XLR pour connecter plusieurs Auro en série
• Traitement multi-bande de la dynamique avec limitation indécelable Filtre actif interne à 24 dB/octave avec alignement temporel Angles de retour de 30 degrés par la D208 et de 45 degrés pour la D210 en retours de scène
• Embase pour pied standard de 35mm
• Enceinte polyvalente et aisément transportable avec poignées latérales intégrées Baffle Bass Reflex accordé pour une réponse étendue dans le bas du spectre Baffle ultra résistant et léger en polypropylène

Mise en œuvre

Les étapes suivantes vous aident à utiliser rapidement vos enceintes Auro D208/D210.

Mise en œuvre

1. Baissez le niveau Level de face arrêté au minimum.
2. Réglez les boutons Bass et Treble en position centrale.
3. Placez l'interrupteur en position OFF.

Connexions

1. Reliez un signal à niveau ligne en provenance de votre console de mixage (ou toute autre source), ou un micro à l'entrée Input de l'Auro D208/D210 (en face arrêté).
2. Connectez le cordon d'alimentation fourni à l'embase IEC, à l'arrête de l'enceinte. Reliez la fiche secteur à une prise secteur murale.
3. Remarque : Vérifiez always que la tension d'utilisation de l'enceinte (indiquée en face arrêté) soit identique à la tension secteur de votre zone géographique.

Utilisation

1. Placez l'interrupteur en position ON.
2. Alimentez le signal en provenance de la console de mixage ou parlez dans le micro.
3. Montez lentement le niveau Level de l'Auro jusqu'à obtenir le niveau souhaité.
4. Si le volume des enceintes est trop élevé, ou si le témoin Peak s'allume souvent, baissez un peu le bouton Level de l'Auro D208/D210 jusqu'à ce que le témoin Peak ne s'allume que rarement, sur les pointes de signal.

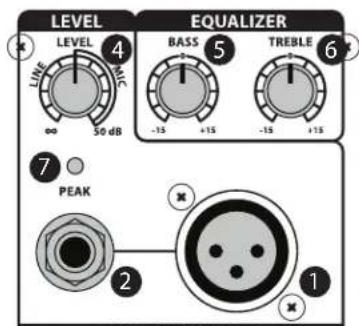

1. Entre XLR

Cette embase XLR femelle accepte les signaux symétriques à niveau micro ou ligne.

2. Entrée jack 6,35 mm

Utilisez cette entrée en Jack 6,35 mm avec un micro symétrique ou des signaux à niveau ligne symétriques ou asymétriques.

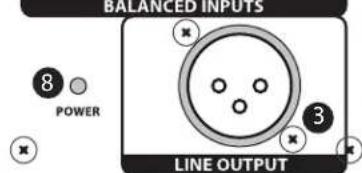

3. Sortie ligne

Cette embase XLR mâle vous permet de relier plusieurs enceintes Auro en série.

4. Bouton level

Ce bouton règle le niveau général en entrée des étages de puissance. Lorsque vous travaillez avec un signal à niveau ligne, utilisez la moitié inférieure de la plage du potentiomètre. Lorsque vous travaillez avec un signal à niveau micro, utilisez la moitié supérieure.

5. Bouton bass

Règle l'égaliseur basse fréquence sur une plage de

+/- 15 dB à 80 Hz.

6. Bouton treble

Règle l'égaliseur haute fréquence sur une plaque de

+/- 15 dB à 12 kHz.

7. Témoin peak

Ce témoin ROUGE s'allume lorsque l'amplificateur de sortie atteint l'écrêtage. Si le témoin Peak s'allume souvent, baissez le bouton Level sur l'Autor ou réduisez le niveau à la source, jusqu'à ce que le témoin ne s'allume que rarement, sur les pointes de signal.

8. Témoin power

Cette Led s'allume en vert lorsque l'enceinte est sous tension.

9. Interrupteur secteur power

Connectez le cordon secteur fourni à cette embase.

200 WATT POWERED SPEAKER CABINET

DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES

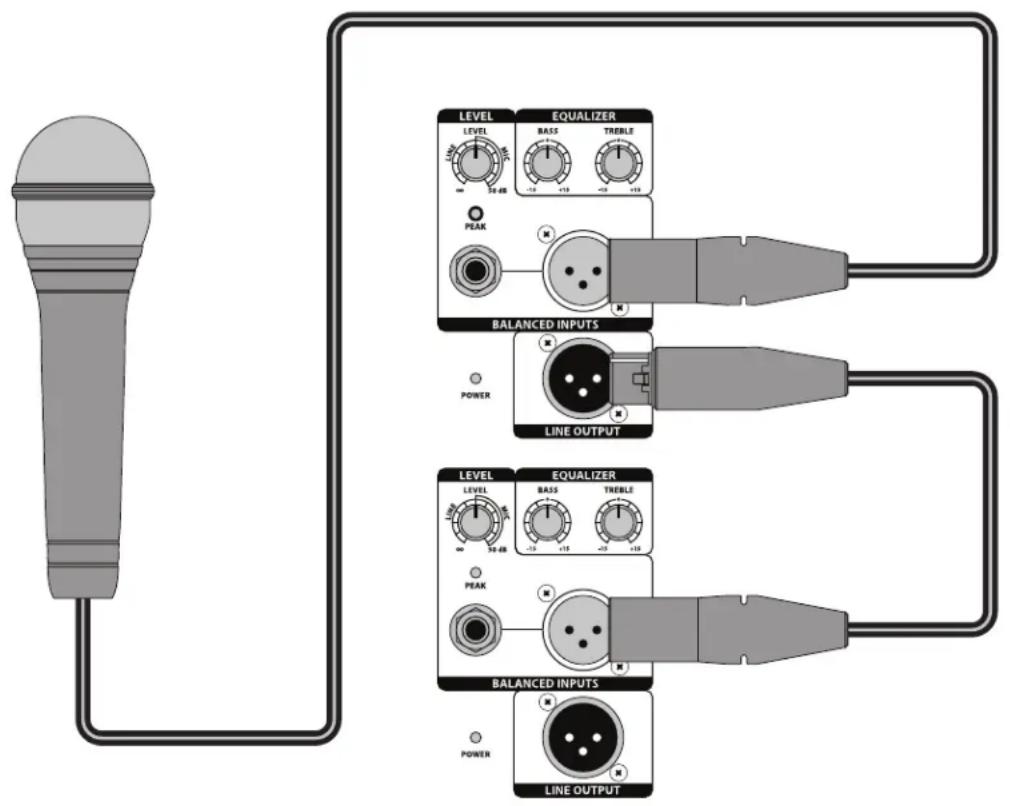

Utilisation d'un micro

• Placez l'interrupteur de l'Auro D208/D210 sur Off. Baissez le niveau LEVEL de face arrêté au minimum sur Off.
• Connectez le cordon d'alimentation fourni à l'embase IEC, à l'arrière de l'enceinte. Reliez la fiche secteur à une prise secteur murale. Utilisez un câble XLR standard pour relier un micro à l'entrée XLR de l'Auro.
• Placez l'interrupteur de l'Auro D208/D210 sur ON.
• Parlez ou chantez dans le micro et montez progressivement le bouton LEVEL jusqu'à obtenir le niveau souhaité. Pour une puissance de sonorisation plus importante, reliez plusieurs enceintes Auro en série avec la sortie Line Output.

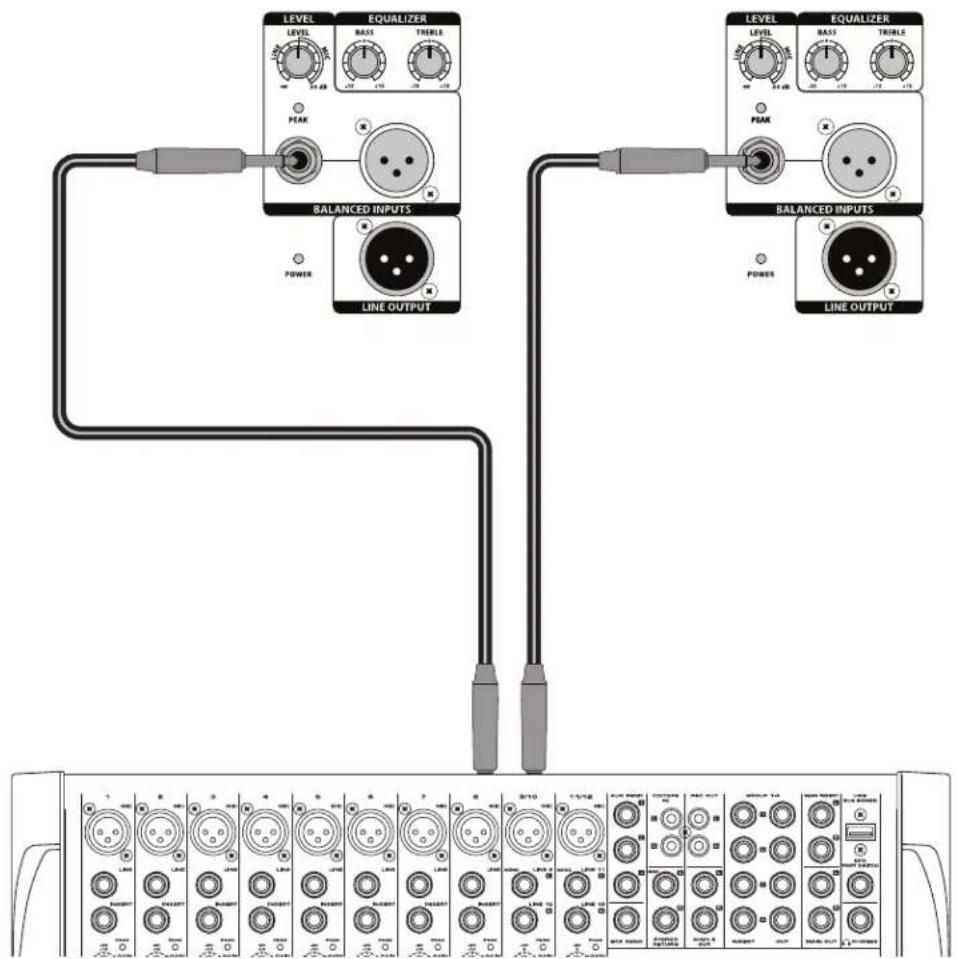

Connexion d'un signal stéréo

Utilisation d'un signal stéreo à niveau ligne

• Placez l'interrupteur de l'Auro D208/D210 sur Off.
• Baissez le niveau LEVEL de face arrêté au minimum.
• Connectez le cordon d'alimentation fourni à l'embase IEC, à l'arrière de l'enceinte. Reliez la fiche secteur à une prise secteur murale.
• À l'aide d'un câble XLR ou Jack 6,35 mm standard, connectez les signaux à niveau ligne d'une console de mixage ou d'un clavier aux entrées des enceintes Auro.
• Placez l'interrupteur de l'Auro D208/D210 sur ON.
• Lancez la lecture du signal à niveau ligne en provenance de la console de mixage (musique en provenance d'un lecteur de CD, par exemple), et montez progressivement le réglage Level des enceintes, jusqu'à obtenir le niveau souhaité.

Connexion de deux enceintes par côté

Pour connecter deux enceintes Auro par côté :

Baissez le niveau Level de face arrière au minimum. Reliez les sorties ligne gauche et droite de la console aux entrées des deux enceintes Auro. Reliez les sorties Line Outputs à deux autres enceintes Auro comme indiqué sur l'illustration. - Lancez la lecture du signal à niveau ligne en provenance de la console de mixage (musique en provenance d'un lecteur de CD, par exemple), et montez progressivement le réglage Level des enceintes, jusqu'à atteindre le niveau souhaité.

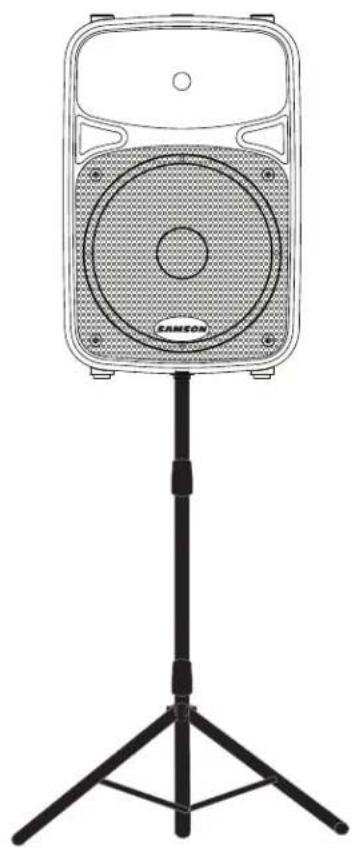

Positionnement des enceintes

Lorsque cela est possible, placez les enceintes au-dessus de la tête du public. Les enceintes Auro sont équipées de supports de pied d'enceintes à verrouillage, compatibles avec les pieds d'enceintes de nombreux fabricants. Pour les applications de plus faible puissance comme dans une cantine d'école, une bibliothèque, un petit kiosque à musique, vous pouvez placer l'enceinte en position latérale inclinée, ce qui améliore la projection des enceintes et élimine le besoin d'utiliser des pieds.

Remarque : Si vous utilisez des pieds d’enceintes, veillez à utiliser des modèles pouvant supporter la charge des Auro.

Remarque : Aidez-vous d’une autre personne lorsque vous installez les Auro sur des pieds, ou lorsque vous régalez les pieds avec les enceintes dessus.

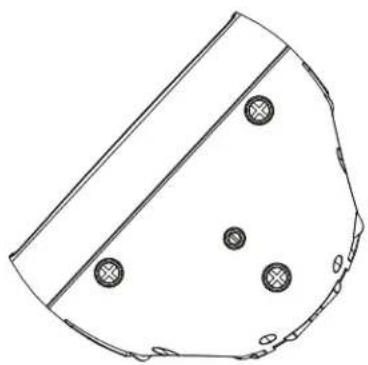

Utilisation des AUROD208/D210 en retour de scène

Les Auro D208/D210 sont parfaites en retour de scène bain de pied en position inclinée, grâce à leur forme unique. L'Auro D208 offre une dispersion de en position de retard, et l'Auro D210 offre une dispersion de.

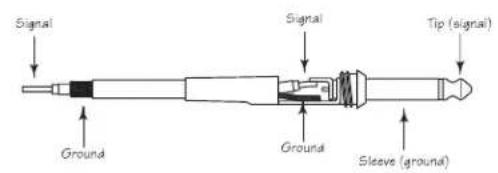

Connexions

Les enceintes Auro D208/D210 sont équipées d'entrées et de sorties symétriques, acceptant égallement des signaux symétriques. Lorsque cela est possible, utilisez des liaisons symétriques pour éviter toute interférence.

Jack 6,35 mm asymétrique

Jack 6,35 mm stéreo symétrique

XLR vers XLR (symétrique)

Jack 6,35 mm asymétrique vers RCA

XLR vers Jack 6,35 mm stéréo symétrique

Caractéristiques techniques

		D208 D210
Puisssance de sortie
Basse fréquence	Efficace 135 W	dans 8 ohms
	Crête 160 W da	ns 8 ohms
	DHT < 1 %
Haute fréquence	Efficace 20 W da	dans 8 ohms
	Crête 40 W da	8 ohms
	DHT < 1 %
Haut-parleurs
Basse fréquence Woofer de 20 cm Woofer de 25 cm
Haute fréquence Tweeter de 25 mm, bobine à fil cuivre
Mesures acoustiques
Réponse en fréquence (-3 dB) 64 Hz à 20 kHz 60 Hz à 20 kHz
Pression sonore maximum 113 dB SPL à 1 m 113 dB SPL à 1 m
Limiteur Optique
Couverture horizontalité 90°
Couverture verticale		60°
Filtre actif
Type de filtrre		Linkwitz-Riley à 24 dB/oct
Fréquence de coupure		2,1 kHz
Entrées/sorties
Entrées		Connecteurs Mic/Line symétriques XLR et Jack 6,35 mm
Sorties		Sortie ligne symétrique en XLR
Égalisation
High		±15 dB à 12 kHz, Baxendale
Low		±15 dB à 80 Hz, Baxendale
Alimentation
Consommation électrique		300 W max.
Embase secteur		IEC 3 broches, 250 Vca, 20 A môle
Fusible		100 - 115 Vca T5 AL / 250 V
		220 - 240 Vca T2,5 AL / 250 V
Dimensions et poids
Dimensions	Pouces	9.8" L x 8.0"W x 14.7"H	11.5" L x 9.6"W x 18.3"H
	mm	249 mm (L) x 205 mm (l) x 372 mm (H)	292 mm (L) x 244 mm (l) x 464 mm (H)
Poids	Livres US	14,7	18,8
	kg	6,7	8,5
Installation
Méthode d'installation		Embase pour pied d'enceinte standard de 35 mm
Points de suspension		1

Caractéristiques sujettes à modifications sans préavis

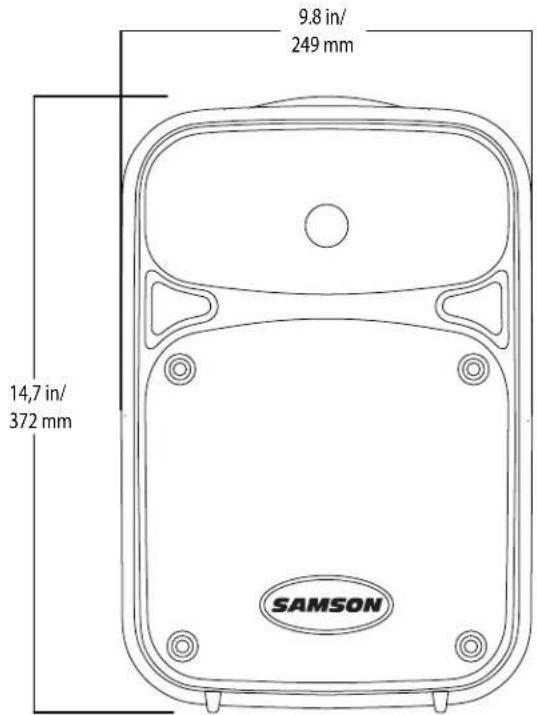

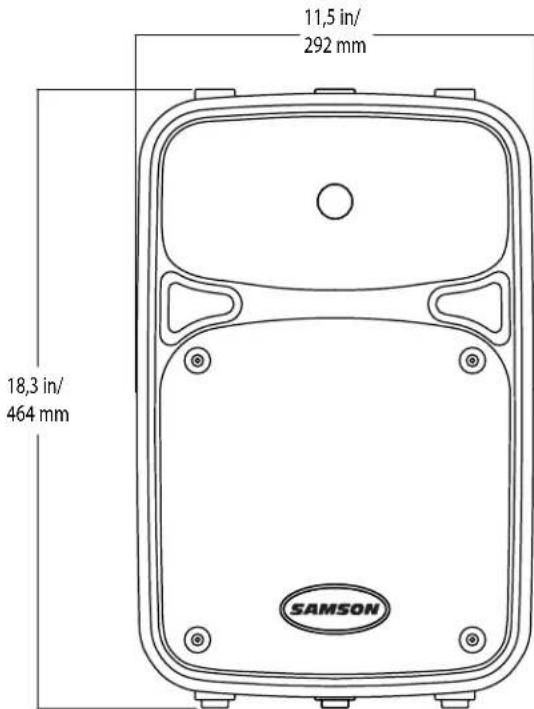

Dimensions

D208

D210
