BEDIENUNGSANLEITUNG Auro D208 SAMSON

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringn, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschags zu verringn, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. Überlingen sie die Wartung qualifiziertem Fachpersonal.Der Blitz mit Pfeilspitze im gleichseitigen Drieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschags besteht. Das Ausrufezeichen im gleichseitigen Drieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten InformationsmaterialNJaher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen,behor Sie das Gerat in Betrieb behmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
   3.itte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
3. Befolgen Sie die Anleitungen des Herstellers.
4. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
5. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.
6. Blockieren Sie keine Beluftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.
7. Bauen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkorpmn, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.
8. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, unterscheidlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient ihrer Sicherheit. Wenn der vorhandene Stecker nicht in ihre Steckdose passt, lasen Sie die veraltete Steckdose von einem Elektriker ersetzen.
9. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknicht werden kann. Achten Sie hierbei entsprechenden auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.
10. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.
11. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgende Weise, beispieleweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewöhnt betriebenen werden kann oder fallen gelassen wurde.

Einleitung 29
Auro D208/D210 Features. 30
Schnellstart 31
Rückseite. 32
Mikrofon anschlieben. 33
Stereo-Signalquelle anschlieben. 34
Zwei Boxen pro Seite koppeln 35
Auro D208/D210 positionieren. 36
Anschlisse 37
Technische Daten 38
Abmessungen 39

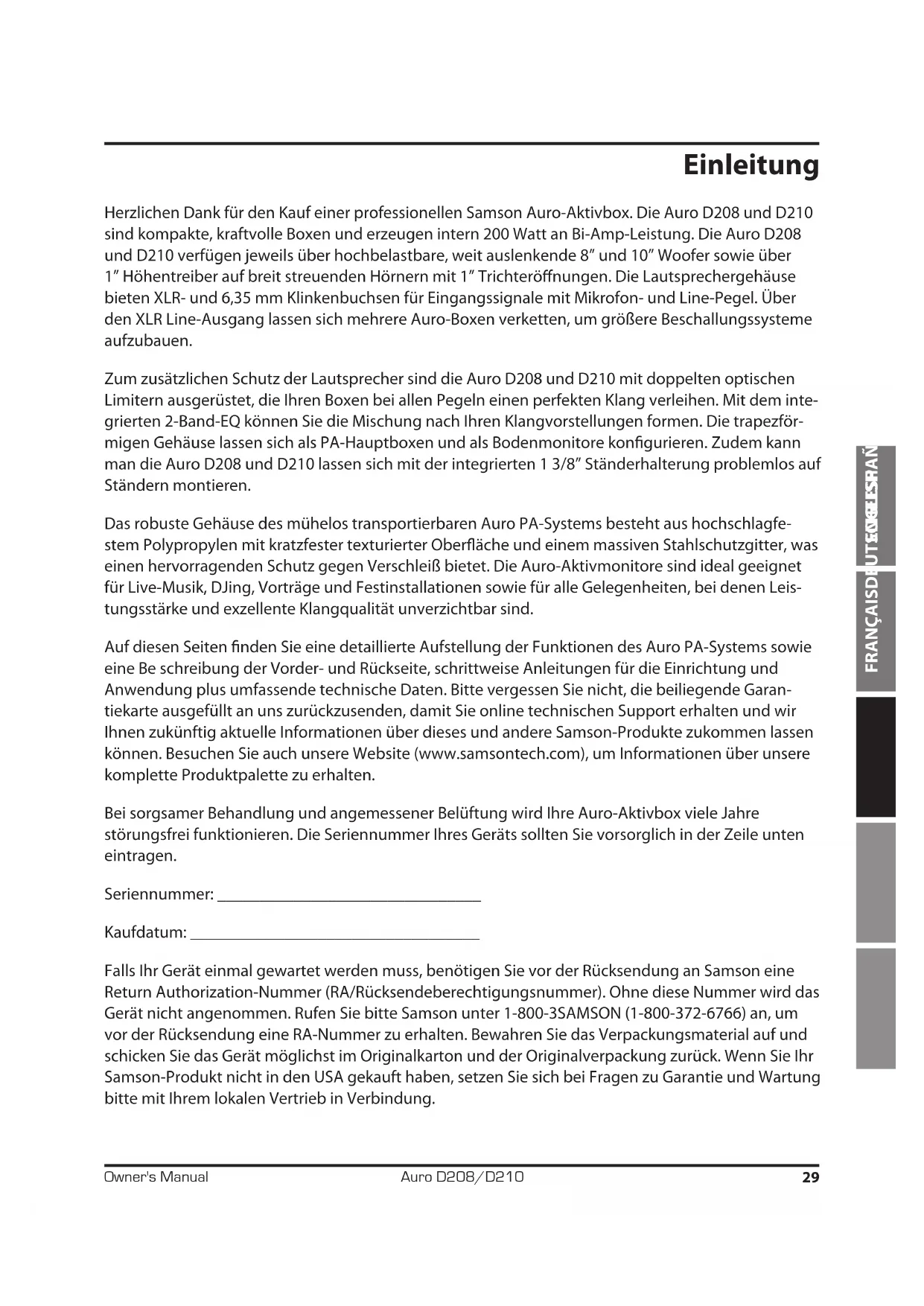

Einleitung

Herzlichen Dank für den Kauf einer professionellen Samson Auro-Aktivbox. Die Auro D208 und D210 sind kompakte, kraftvolle Boxen und erzeugen intern 200 Watt an Bi-Amp-Leistung. Die Auro D208 und D210 verfügen jeweils über hochbelastbare,weit auslenkende 8'' und 10'' Woofer sowie über 1'' Höhentreiber auf breit streuenden Hörnern mit 1'' Trichteröffnungen. Die Lautsprenergiehause bieten XLR- und 6,35mm Klinkenbuchsen fur Eingangssignale mit Mikrofon- und Line-Pegel. Über den XLR Line-Ausgang setzen sich mehrere Auro-Boxen verketten, um großere Beschallungssysteme aufzubauen.

Zum zusätzlichen Schutz der Laufsprecher sind die Auro D208 und D210 mit doppelten optischen Limitern ausgerüstet, die ihren Boxen bei allen Pegeln einen perfekten Klang verleihen. Mit dem integrierten 2-Band-EQ konnen Sie die Mischung nach ihren Klangvorstellungen formen. Die trapezformigen Gehäuse setzen sich als PA-Hauptboxen und als Bodenmonitore konfigurieren. Zudem kann man die Auro D208 und D210 setzen sich mit der integrierten 13/8'' Ständerhalterung problemlos auf Ständern montieren.

Das robuste Gehäuse des muhelos transportierbaren Auro PA-Systems besteht aus hochschlagfestem Polypropylen mit kratzfester texturierter Oberfläche und einem massiven Stahlschutzgitter, was einen hervorragenden Schutz gegen Verschleib bietet. Die Auro-Aktivmonitore sind ideal geeignet für Live-Musik, DJing, Vorräge und Festinstallationen sowie für alle Gelegenheiten, bei denen Leistungsstärke und exellente Klangqualität unverzichtbar sind.

Auf diesen Seiten finden Sie eine detaillierte Aufstellung der Funktionen des Auro PA-Systems sowie eine Be schreibung der Vorder- und Rückseite, schrittweise Anleitungen für die Einrichtung und Anwendung plus umfassende technische Daten.itte vergessen Sie nicht, die beiliegende Garantiekarte ausgefüllt an uns zurückzusenden, damit Sie online technischen Support erhalten und wir ihren zukünftig aktuelle Informationen über these und andere Samson-Produkte zukommen halten können. Besuchen Sie auch unsere Website (www.samsontech.com), um Informationen über unsere komplette Produktpalette zu erhalten.

Bei sorgsamer Behandlung und angemessener Belüftung wird ihre Auro-Aktivbox weitere Jahre störungsfrei Funktionieren. Die Seriennummer Ihres Geräts sollen den Sie vorsorglich in der Zeile unter eintragen.

Seriennummer:

Kaufdatum:

Falls Ihr Gerät einmal gewartet werden muss, benötigen Sie vor der Rücksendung an Samson eine Return Authorization-Nummer (RA/Rücksendeberechtigungsummer). Ohne diese Nummer wird das Gerät nicht angenommen. Rufen Sieitte Samson unter 1-800-3SAMSON (1-800-372-6766) an, um vor der Rücksendung eine RA-Nummer zu erhalten. Bewahren Sie das Verpackungsmaterial auf und schicken Sie das Gerät möglichst im Originalkarton und der Originalverpackung zurück. Wenn Sie Ihr Samson-Produkt nicht in den USA gekauft haben, setzen Sie sich bei Fragen zu Garantie und Wartungitte mit ihrem lokalen Vertrieb in Verbindung.

Die wichtigen Features der Auro-Aktivboxen:

2-Weg, 200-Watt Aktivboxen für die Live-Beschallung
150 W LF + 50 W HF Endstufen (Spitzenleistung)
- Ultrabreiter linearer Frequenzgang
- Speziell entwickelte, hochbelastbare 8''/10'' Basstreiber mit weiter Auslenkung und optimiertem Bassfrequenzgang
1" Hohentreiber mit 1" Trichteröffnung fur ausgewogene Hohenwiedergabe
- Symmetrischer Mic/Line-Eingang mit Pegelregler und Peak LED
2-Band LF und HF Shelving EQ
XLR Line-Ausgänge zum Verketten mehrerer Auro-Boxen
Mehrbandige Dynamikbearbeitung mit hörbar transparentem Limiting
- Internes laufzeitangepasstes elektronisches Crossover mit 24 dB/Oktave
- 35^ Monitorwinkel bei der D208 und 45^ Monitorwinkel bei der D210Standard 1 3/8'' (35 mm) Boxenständerhalterung
- Vielseitige tragbare Konstruktion mit integrierten Seitengriffen
Abgestimmtes Bassreflexsystem mit Luftkanal fur erweiterte Tiefbasse
- Robustes, leichtes Polypropylen-Gehäuse

Schnellstart

Die folgenden Schritte werden Ihnen bei der Inbetriebnahme ihrer Auro D208/D210 Aktivboxen halten.

Einrichtung

1. Drehen Sie den rückseitigen Pegelregler ganz nach links.
2. Stellen Sie die Bass- und Treble EQ-Regler auf 12 Uhr ein.
3. Stellen Sie den Power-Schalter auf OFF ein.

Anschlüsse

1. Schlieben Sie entweder das Line-Pegel-Signal Ihres Mischers (oder andere Quelle) oder ein Mikrofon an die Input-Buchse auf dem rückseitigen Bedienfeld der Auro D208/D210 an.
2. Schlieben Sie das mitgelieferte Netzkabel an den rückseitigen IEC-Eingang der Box an. Verbinden Sie das Netzkabel mit einer Netzsteckdose.
3. Hinweis: Achten Sie immer daraufuf, dass die Netzsteckdose die Spannung liefert, die auf dem rückseitigen Bedienfeld der Auro angegeben ist.

Betrieb

1. Stellen Sie den Netzschalter auf ON ein.
2. Speisen Sie ein Audiosignal über ihren Mischer ein oder sprechen Sie ins Mikrofon.
3. Drehen Sie den Pegelregler der Auro langsam auf, bis die gewünschte Lautstärke erreicht ist.
4. Wenn die Boxen sehr laut sind oder deren Peak-Anzeige halten, drehen Sie den Pegelregler der Auro D208/D210 etwas darüber, bis die Peak-Anzeige nicht mehr oder nur noch bei Signalspitzen aufleuchtet.

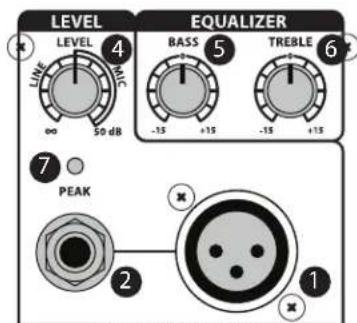

Rückseite

1. XLR-Eingang

These XLR-Buchse akzeptiert ein symmetrisches Signal mit Mikrofon- oder Line-Pegel.

2. 6,35 mm Eingang

These 6,35 mm-Buchse akzeptiert symmetricale Mikrofonsignale oder symmetrische und unsymmetrische Line-Pegel-Signale.

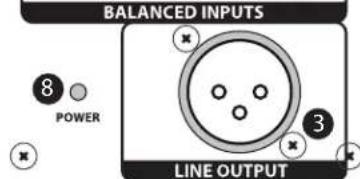

3. Line-Ausgang

Über diesen XLR-Stecker{lassen sich mehrere Auro-Boxen koppeln.

4. Pegelregler

Damit stellen Sie den Gesamtsignalpegel am Eingang der Endstufen ein. Um ein Line-Pegel-Signal zu verstärken, drehen Sie den Regler von ganz links in Richtung 12 Uhr. Bei einem Signal mit Mikrofonpegel drehen Sie den Regler über 12 Uhr hinaus.

5. Bass EQ-Regler

Steuert das tiefe Band des EQ, +/-15 dB bei 80 Hz.

6. Treble EQ-Regler

Steuert das hohe Band des EQ, +/-15 dB bei 12 kHz.

7. Peak-Anzeige

These ROTE LED leuchtet, wenn sich der Veränder der Clipping-Grenze nähert. Wenn die Peak-Anzeige halten leuchtet, drehen Sie den Pegelregler an der Auro-Box oder das Signal an der Quelle so welt darüber, bis die Anzeige nicht mehr oder nur gelegentlich bei Signalspitzen leuchtet.

8.Netzanzeige

These LED leuchtet GRUN bei aktiviertem Veränderer.

9. Netzschalter

Schaltet die Auro ein.

10.Netzeingang

Schlieben Sie hier das mitgelieferte standard IEC-Netzkabel an.

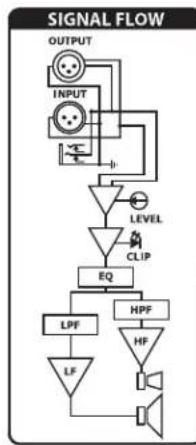

200 WATT POWERED SPEAKER CABINET

CROSSOVER

C C N382

DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES

A

10

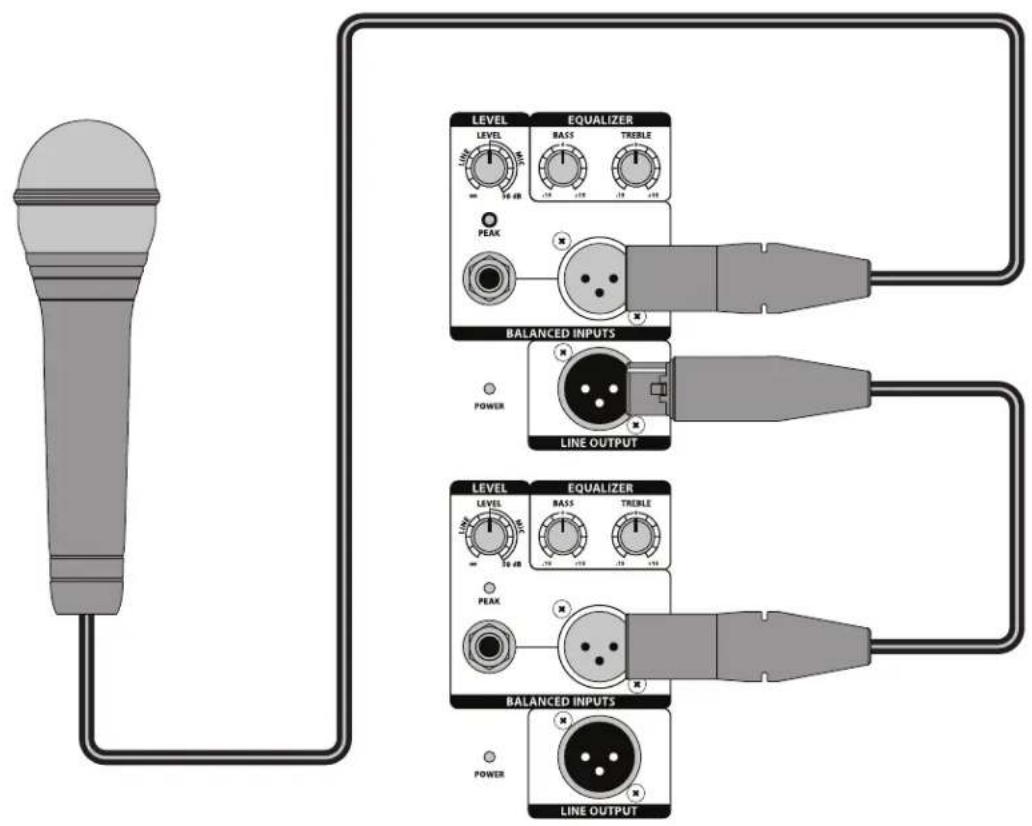

Mikrofon anschließen

Mikrofon verwenden

• Achten Sie darauf, dass der Auro D208/D210 Netzschalter auf Off stehen.
  Drehen Sie den Pegelregler (LEVEL) ganz nach links auf Off.
• Verbinden Sie das Netzkabel mit einer Netzsteckdose.
  SchlieBen Sie ein Mikrofon über ein standard XLR-Kabel an den XLR-Eingang der Auro an.
• Stellen Sie den Netzschalter auf ON.
• Sprechen oder singen Sie ins Mikrofon und drehen Sie den Pegelregler langsam auf, bis die gewünschte Lautstärke erreicht ist.
• Für große Beschallungsaufgaben konnen Sie mehrere Boxen betreiben, indem Sie mehrere Auros über die Line-Ausgabe miteinander verketten.

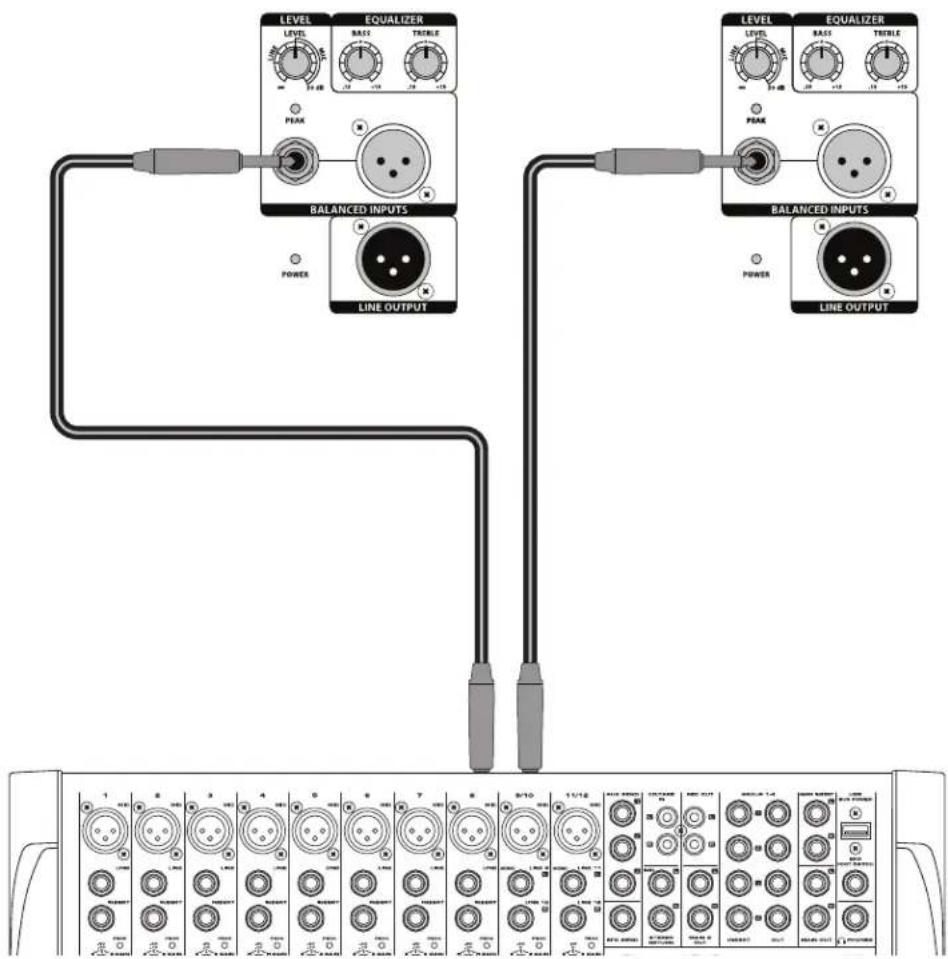

Stereo-Signalquelle anschließen

Stereosignal mit Line-Pegel verwenden

• Achten Sie darauf, dass der Auro D208/D210 Netzschalter auf Off stehen.
  Drehen Sie den Pegelregler (LEVEL) ganz nach links auf Off.
• Verbinden Sie das Netzkabel mit einer Netzsteckdose.
  Schlieben Sie die Line-Pegel-Signale eines Mischers oder Keyboards über standard XLR- oder 6,35 mm-Kabel an die Auro-Eingänge an.
• Stellen Sie den Netzschalter auf ON.
• Speisen Sie jetzt ein Audiosignal vom Mischer ein (z. B. Musik von CD) und drehen Sie den Auro-Pegelregler langsam auf, bis die gewünschte Lautstärke erreicht ist.

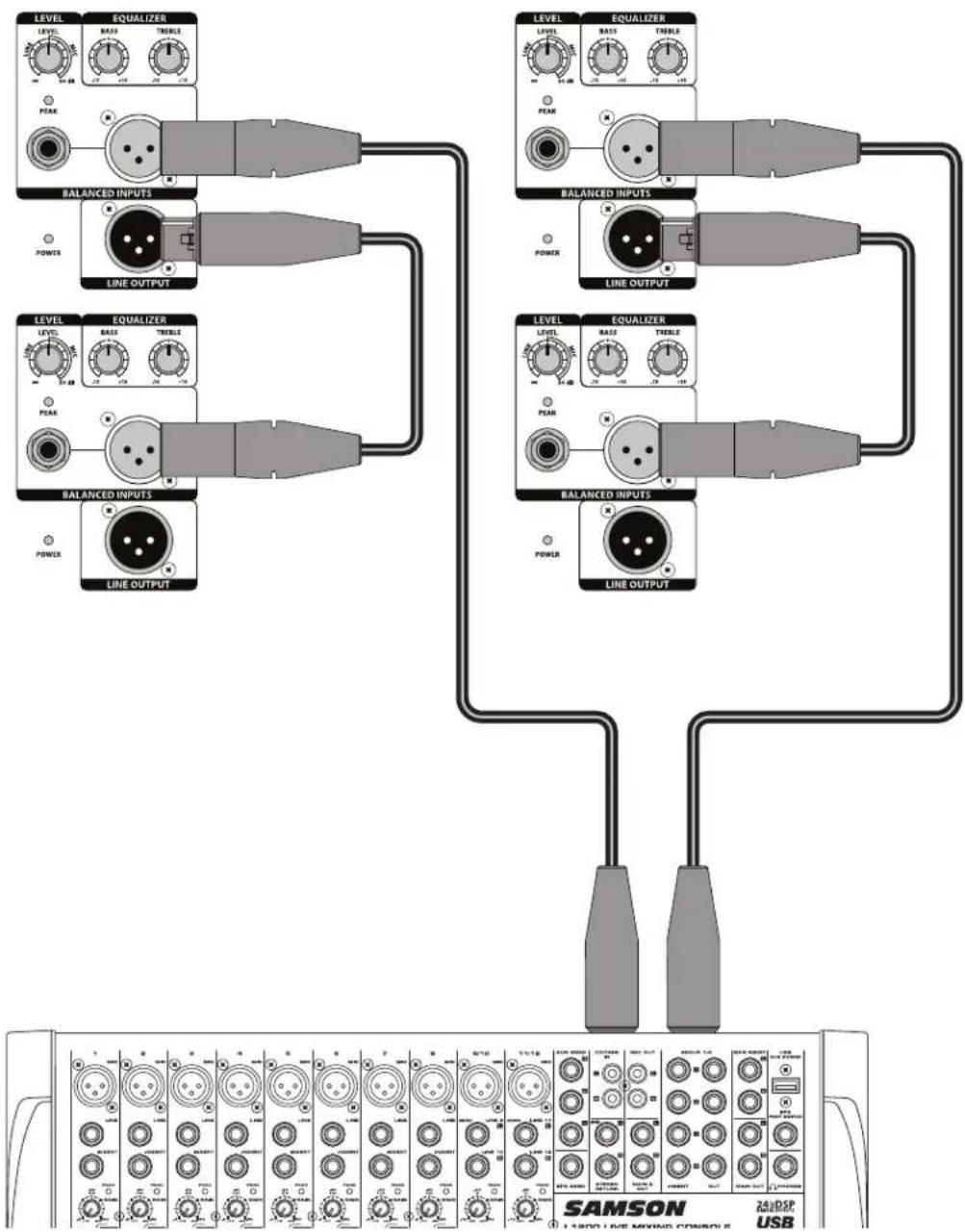

Zwei Boxen pro Site koppeln

Zwei Auro-Boxen pro Site koppeln:

Drehen Sie den Pegelregler (LEVEL) ganz nach links auf Off.
- Verbinden Sie den linken und rechten Line-Pegel-Ausgang eines Mischers mit den Eingängen von zwei Auro-Boxen.
- Speisen Sie die Line-Ausgänge der D208/D210 in ein weiteres Paar von Auro-Boxeneingängen ein.
- Speisen Sie jetzt ein Audiosignal vom Mischer ein (z. B. Musik von CD) und drehen Sie den Auro-Pegelregler langsam auf, bis die gewünschte Lautstärke erreicht ist.

Auro D208/D210 positionieren

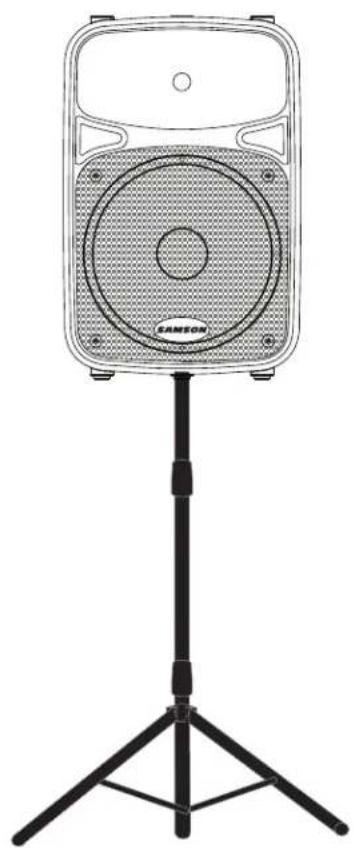

Boxenplatzierung

Man sollte die Boxen möglichst immer über den Köpfen der Zuhörer platzieren. Die Auro-Gehäuse verfügen über standard 1 3/8" Ständerhalterungen, die zu Boxenständern verschiedenster Hersteller kompatibel sind. In einem kleineren Setup, z. B. Schulcafeteria, Bibliothek oder Kiosk, kann man die Auro-Boxen auch in einer der zurückgekippten Monitorpositionen betreiben, die die Abstrahlung der Boxen verbessern und Ständer eventuell überflüssig machen.

Hinweis: Die verwendeten Ständer müssen das Gewicht der Auro-Boxen sicher trabgen können.

Hinweis: Bitten Sie immer{jemand um Hilfe, wenn Sie die Auro-Box auf einen Ständer montieren oder den Ständer bei montierter Box neu einstehen.

Auro D208/D210 als Bodenmonitor betreiben

Die Auro D208/D210 ist die ideale Lösung für das Bühnenmonitoring, da sie dank ihrer neuartigen Konstruktion auf die Seite gelegt und als Bodenmonitor benutzt werden kann. Der Monitorwinkel der Auro D208 beträgt 35^ und der Monitorwinkel der Auro D210 beträgt 45^ .

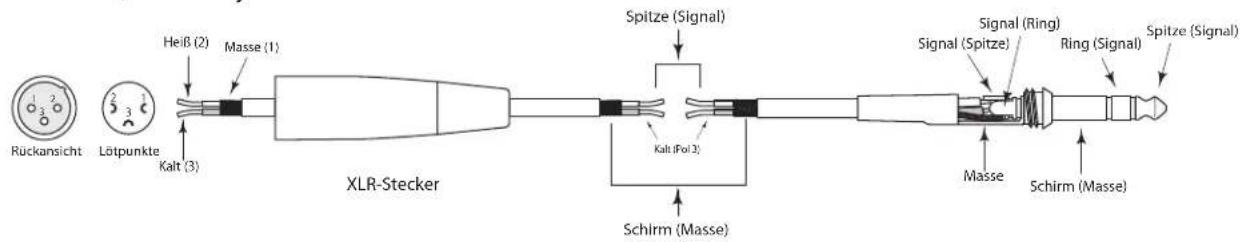

Anschlüsse

Da die Auro D208/D210 über symmetrische Ein- und Ausgänge verfügbar, kann man symmetrische und unsymmetrische Signale anschließen. Verwenden Sie möglichst immer symmetrische Verbindungen zu anderen Geräten, um Störungen zu unterträcken.

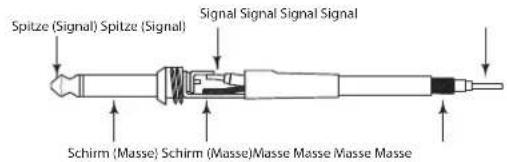

unsymmetrischer 6,35 mm Anschluss

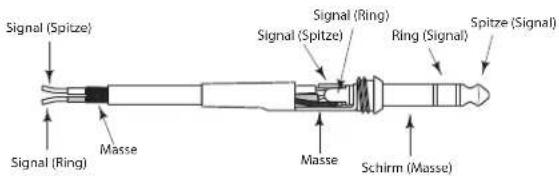

symmetrischer 6,35 mm TRS-Anschluss

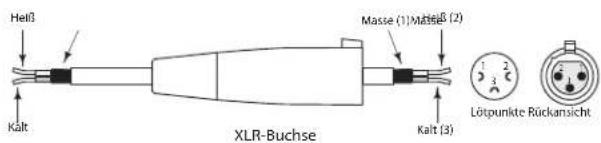

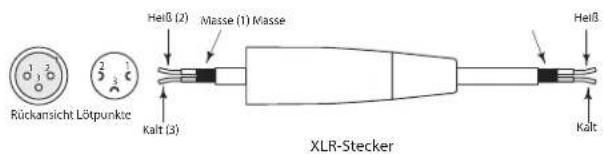

XLR auf XLR symmetrisch

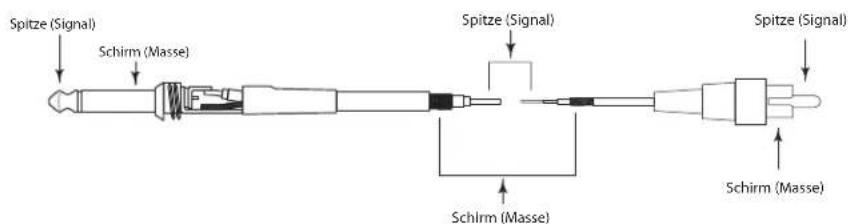

unsymmetrischer 6,35 mm Anschluss auf Cinch

XLR auf 6,35 mm symmetrisch

Technische Daten

		D208 D210
Ausgangsleistung
Bässe	Dauer 135 W @	8 Ohm
	Spitze 160 W @	8 Ohm
	Klirrfaktor < 1 %
Höhen	Dauer 20 W @ 8	Ohm
	Spitze 40 W @ 8	Ohm
	Klirrfaktor < 1 %
Wandler
Bässe 8" Basswandler 10" Basswandler
Höhen 1" (25 mm) Höhentreiber
Akustische Leistung
Frequenzgang (-3 dB) 64 Hz bis 20 kHz		60 Hz bis 20 kHz
Max. Schaldruck 113 dB SPL @ 1		113 dB SPL @ 1 m
Limiter		optisch
Horizontaler Abstrahlwinkel		90°
Vertikaler Abstrahlwinkel		60°
Elektronisches Crossover
Crossover-Typ		24 dB/Okt. Linkwitz-Riley
Crossover-Frequency		2,1 kHz
Eingang/Ausgang
Eingänge		symmetrische XLR & 6,35 mm Mic/Line-Anschlüsse
Ausgänge		symmetrischer XLR Line-Ausgang
Equalizer
Höhen		±15 dB @ 12 kHz, Shelving
Bässe		±15 dB @ 80 Hz, Shelving
Spanningsversorgung
Leistungsaufnahme		300 W max.
Netzanschluss		3-Pol IEC 250 VAC, 20 A Stecker
Sicherung		100 - 115 VACT5AL / 250 V
		220 - 240 VACT2,5AL / 250 V
Abmessungen und Gewicht
Abmessungen	Zoll	9,8"L x 8,0"B x 14,7"H	11,5"L x 9,6"B x 18,3"H
	mm	249 mm L x 205 mm B x 372 mm H	292 mm L x 244 mm B x 464 mm H
Gewicht	Ibs	14,7	18,8
	kg	6,66	8,52
Montage
Montageverfahren Integrierte 1 3/8" Ständeralhalterung
Aufhängepunkte		1

Technische Daten können unangekündigt geändert werden.

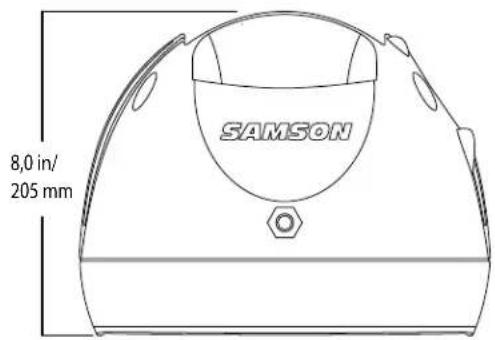

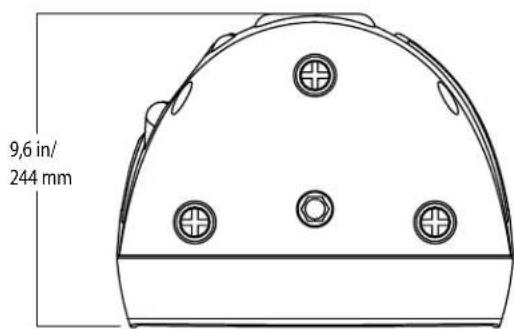

Abmessungen

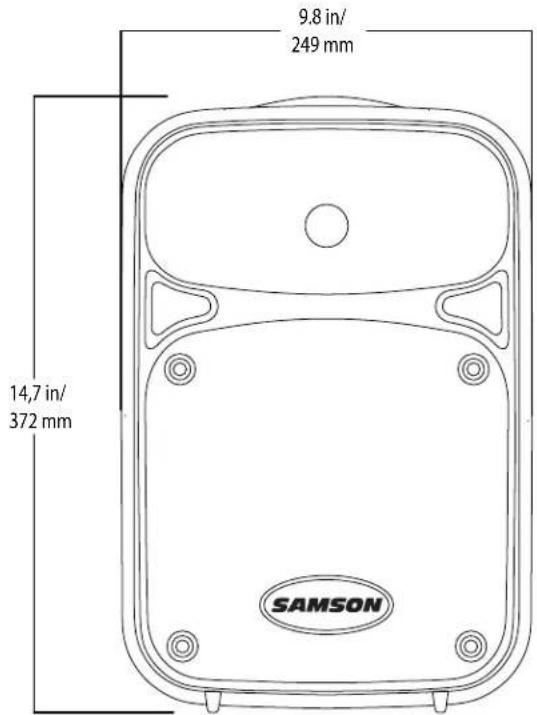

D208

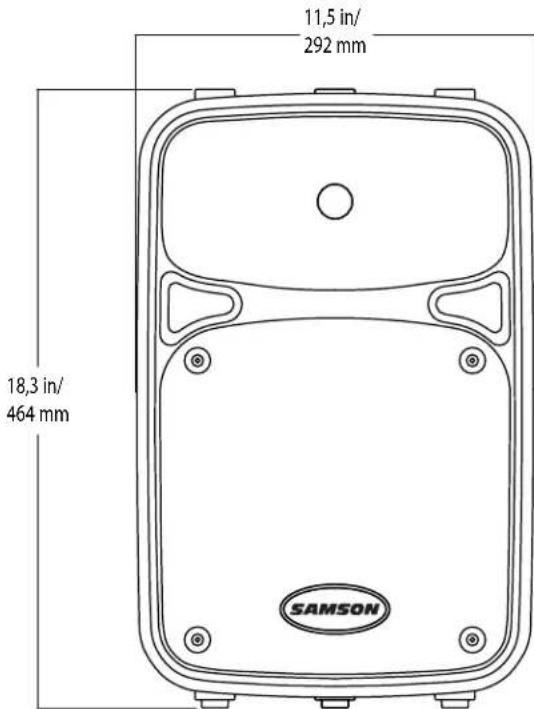

D210
