Auro D210 - Haut-parleur SAMSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur actif, 2 voies, 10 pouces, puissance de 200 W RMS, réponse en fréquence de 45 Hz à 20 kHz, SPL max de 118 dB.
Connectivité	Entrées XLR, TRS et RCA, sortie XLR pour le chaînage d'autres haut-parleurs.
Utilisation	Idéal pour les concerts, les événements en direct, les installations fixes et les studios d'enregistrement.
Maintenance	Vérifier régulièrement les connexions, nettoyer les grilles et les surfaces, éviter l'exposition à l'humidité.
Sécurité	Utiliser avec un câble de qualité, éviter les surcharges, ne pas exposer à des températures extrêmes.
Informations générales	Poids : 12 kg, dimensions : 35 x 30 x 50 cm, garantie de 2 ans, fabriqué en Allemagne.

FOIRE AUX QUESTIONS - Auro D210 SAMSON

Comment connecter le SAMSON Auro D210 à une source audio ?

Vous pouvez connecter le SAMSON Auro D210 à une source audio en utilisant un câble XLR ou un câble jack 6,35 mm. Assurez-vous que le haut-parleur est éteint avant de faire les connexions.

Quelle est la puissance de sortie du SAMSON Auro D210 ?

Le SAMSON Auro D210 a une puissance de sortie de 200 watts RMS.

Le SAMSON Auro D210 est-il compatible avec un trépied ?

Oui, le SAMSON Auro D210 est équipé d'un point de montage pour trépied, vous permettant de l'installer facilement sur un support.

Comment ajuster le volume du SAMSON Auro D210 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau arrière du haut-parleur. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Quels sont les types d'entrées disponibles sur le SAMSON Auro D210 ?

Le SAMSON Auro D210 dispose d'entrées XLR, jack 6,35 mm et RCA, offrant plusieurs options de connexion pour divers appareils audio.

Comment résoudre des problèmes de son faible sur le SAMSON Auro D210 ?

Vérifiez d'abord le niveau de volume sur la source audio. Ensuite, assurez-vous que le câble est correctement connecté et en bon état. Si le problème persiste, essayez un autre câble ou une autre source audio.

Le SAMSON Auro D210 peut-il être utilisé en extérieur ?

Oui, le SAMSON Auro D210 peut être utilisé en extérieur, mais il est recommandé de le protéger des intempéries et de l'humidité pour éviter d'endommager les composants électroniques.

Quels sont les dimensions du SAMSON Auro D210 ?

Les dimensions du SAMSON Auro D210 sont de 28,5 cm de large, 35,5 cm de haut et 26 cm de profondeur.

Comment nettoyer le SAMSON Auro D210 ?

Pour nettoyer le SAMSON Auro D210, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Où trouver des pièces de rechange pour le SAMSON Auro D210 ?

Les pièces de rechange pour le SAMSON Auro D210 peuvent être commandées auprès des revendeurs autorisés de SAMSON ou directement sur le site web de SAMSON.

MODE D'EMPLOI Auro D210 SAMSON

ATTENION: Pour eviter tout risque d'electrocution ou d'incendie, ne pas exposer cet appeareil à la plue ou a l'humidite. Pour eviter tout risque d'electrocution, ne pas oter le couvercle ou le dos du boitier. Cet appeareil ne contient aucune piece replacable par I'utiliseur. Confiez toutes les reparations a un personnel qualifie. Le signe avec un eclair dans un triangle previent I'utiliseur de la presence d'une tension dangereuse et non isolée dans I'applieil. Cette tension constitue un risque d'electrocution. Le signe avec un point d'exclamation dans un triangle previent I'utiliseur d'instructions importantes relatives a l'utilisation et a la maintenance du produit.

Consignes de sécurité importantes

1. Veuillez dire toutes les instructions avant d'utiliser l'appareil.
2. Conserver ces instructions pour toute lecture ulterieure.
3. Lisez avec attention toutes les consignes de sécurité.
4. Suivez les instructions du fabricant.
5. Ne pas utiliser cet apparéil pres d'une source liquide ou dans un lieu humide.
6. Nettoyez l'appareil uniquement avec un tissu humide.
7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez l'appareil selon les instructions du fabricant.
8. Ne pas installer prés d'une source de chaleur (radiateurs, etc.) ou de tout équipement susceptible de générer de la chaleur (amplificateurs de puissance par exemple).
9. Ne pas-retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas etre modifiees. Si voire. pris murale ne correspond pas au modele fourni, consultez youre electricien.
10. Protegez le cordon secteur contre tous les dommages possibles (pincement, tension, torsion, etc.). Veiliez à ce que le cordon secteur soit libre, en particulier à sa sortie du boitier.
11. Deconnectez l'appareil du secteur en presence d'orage ou lors de périodes d'inutilisation prolongées.
12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).

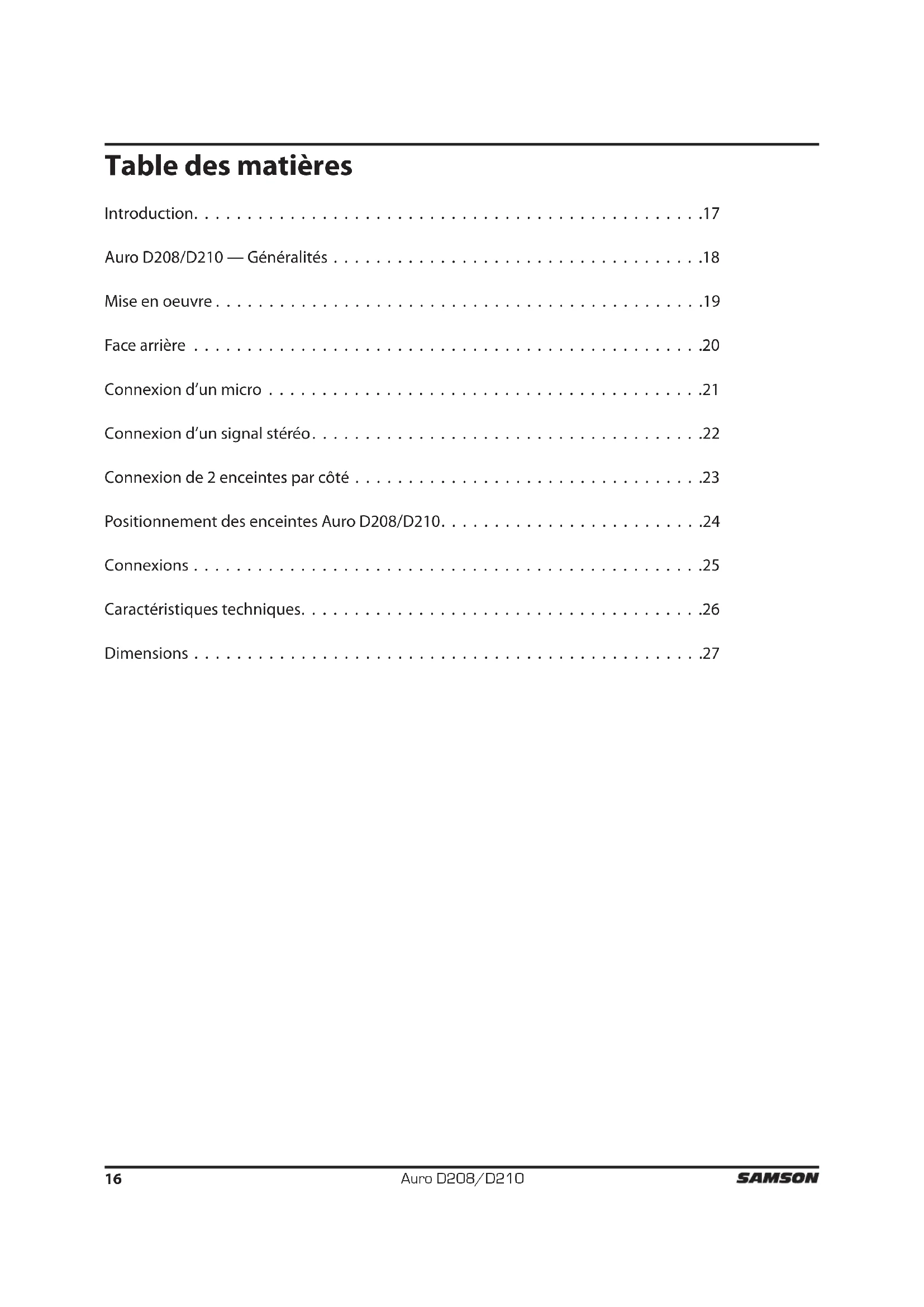

Introduction. 17
Auro D208/D210 - Généralités 18
Mise en oeuvre 19
Face arriere 20
Connexion d'un micro 21
Connexion d'un signal stereo. 22
Connexion de 2 enceintes par cote . 23
Positionnement des enceintes Auro D208/D210. 24
Connexions 25
Caracteristiques techniques. 26
Dimensions 27

Introduction

Merci d'avoir besoin les enceintes actives Samson Auro professional. Les enceintes Auro D208 et D210 sont compactes et puissantes. Elles délivrent 200 Watts par bi-amplification interne. Les enceintes Auro D208 et D210, sont équipées respectivement de Woofers de 8 pouces (20 cm) et de 10 pouces (25 cm) haute fiabilité et à longue élongation, et de Tweeters à compression de 25 mm montés sur des trompes à dispersion large et couplés par guide d'onde de 25 mm. Ces enceintes sont équipées de connecteurs XLR et 6,35 mm qui peuvent accepter des signaux à niveau micro ou ligne. La sortie ligne en XLR vous permet de connecter plusieurs enceintes Auro en série et obtenir ainsi un système de sonorisation évolutif en fonction de vos besoins.

Pour une protection supérieure, les enceintes Auro D208 et D210 sont équipées de doubles limiteurs optiques qui vous garantissent le meilleur son,quel que soit le niveau. L'égaliser 2 bandes intégré vous permet de modifier la réponse en fonction du résultat sonore souhaité. La forme trapezoidale des baffles vous permet d'utiliser les enceintes en sonorisation de façade ou en retour de scene «bain de pied». De plus,le format compact des enceintes vous permit de les empiler à l'aide des supports intégrés. Vous pouvez également monter les enceintes sur pied grâce à leur embase pour pied intégrée.

Le baffle des Auro est en polypropylene ultra résistant, anti-rayures et anti-choc. Les Woofers sont parfaitement protégés par une grille en acier haute résistance — les enceintes sont parfaitement protégées contre l'usure et les abus des concerts. Les Auro sont parfaites en sonorisation de concerts, pour les DJ, les conférences, les installations fixes, ou toute autre application nécessitant une puissance élevée et une très bonne qualité sonore.

Dans ces pages, vous trouvez tout ce dont vous avez besoin sur les Auro PA, avec une description des faces avant et arriere, des instructions pas-à-pas de mise en œuvre et d'utilisation, et les caractéristiques techniques. Vous trouvez également la carte de garantie — pensez à nous la renvoyer pour bénéficier de l'assistance technique, et pour receivevoir toutes les mises à jour sur les produits Samson à l'avir. Également, consultez notre site Internet (www.samsontech.com) pour de plus amples renseignements sur tous nos produits.

Avec un entretien adapté, les enceintes Auro vousdonneront satisfaction pendant de très nombreuses années. Prenez le temps de noter le numero de série et la date d'achat ci-dessous pour toute reference ulterieure.

Nombre de série :

Date d'achat:

Si vous devez faire réparer cet apparéil, vous devez tout d'abord obtenir un numéro d'autorisation de retard auprès de nos services. Sans ce numéro d'autorisation, l' apparéil ne sera pas accepté lors de sa réception. Appelez Samson au: 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro d'autorisation. Utilisez les emballages d'origine pour le retard.

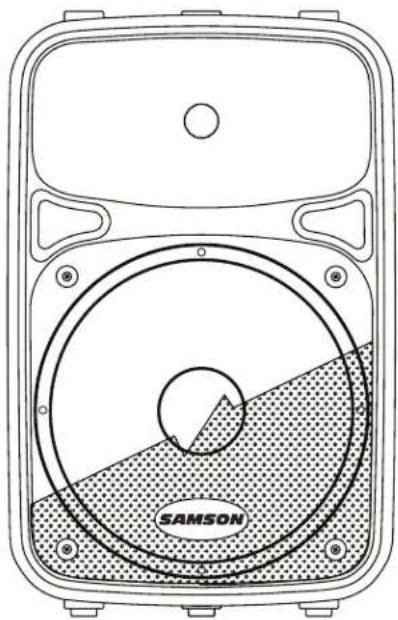

Auro D208/D210 — Généralités

Voici quelquesunes des fonctions des enceintes actives Auro :

• Enceintes de sonorisation actives 2 voies de 200 Watts
  150 Watts pour le Woofer +50 Watts pour le Tweeter (en create)
• Réponse en fréquence ultra-large et plate
• Woofer de 8/10 pouces (20/25 cm) de construction spéciale, haute résistance, à longue elongation offrant une réponse étendue dans le bas du spectre
• Tweeter de 25 mm avec couple acoustique de 25 mm offrant une restitution douce et musicale des hautes fréquences
• Entrée Micro/ligne symétrique avec réglage de volume et Led d'écrêtage
  Égaliseur Baxendall deux bandes (basses et haute fréquences)
  Sortie ligne en XLR pour connecter plusieurs Auro en série
• Traitément multi-bande de la dynamique avec limitation indécelable
  Filtre actif interne à 24 dB/octave avec alignment temporel
  Angles de retour de 30 degrés par la D208 et de 45 degrés pour la D210 en retours de scene
• Embase pour pied standard de 35mm
• Enceinte polyvalente et aissement transportable avec poignées laterales intégrées
  Baffle Bass Reflex accordé pour une réponse étendue dans le bas du spectre
  Baffle ultra résistant et léger en polypropylène

Mise en oeuvre

Les étapes suivantes vous aident à utiliser rapidement vos enceintes Auro D208/D210.

Mise en œuvre

1. Baissez le niveau Level de face arrête au minimum.
2. Reglez les boutons Bass et Treble en position centrale.
3. Placez l'interrupteur en position OFF.

Connexions

1. Reliez un signal à niveau ligne en provenance de votre console de mixage (ou toute autre source), ou un micro à l'entrée Input de l'Auro D208/D210 (en face arrêté).
2. Connectez le cordon d'alimentation fourni à l'embase IEC, à l'arrête de l'enceinte. Reliez la fiche secteur à une prise secteur murale.
3. Remarque : Verifiez always que la tension d'utilisation de l'enceinte (indiquée en face arrêté) soit identique à la tension secteur de votre zone géographique.

Utilisation

1. Placez l'interrupteur en position ON.
2. Alimentez le signal en provenance de la console de mixage ou parlez dans le micro.
3. Montez lentement le niveau Level de I'Auro jusqu'à obtenir le niveau souhaite..
4. Si le volume des enceintes est trop élevé, ou si le témoin Peak s'allume souvent, baissez un peu le bouton Level de l'Auro D208/D210 jusqu'à ce que le témoin Peak ne s'allume que rarement, sur les pointes de signal.

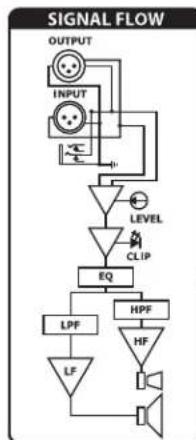

Face arrière

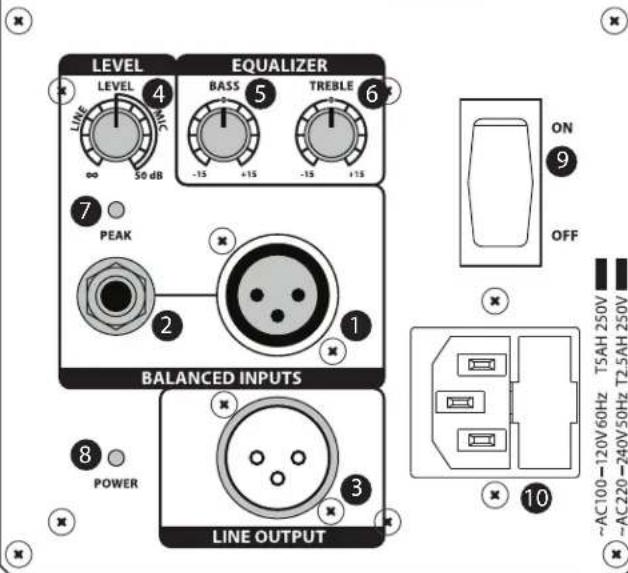

1. Entree XLR

Cette embase XLR femelle accepte les si-gnaux symétriques à niveau micro ou ligne.

2. Entreé Jack 6,35 mm

Utilisez cette entrée en Jack 6,35 mm avec un micro symétrique ou des signaux à niveau ligne symétriques ou asymétriques.

3.Sortie Ligne

Cette embase XLR male vous permet de relier plusieurs enceintes Auro en série.

4. Bouton Level

Ce bouton regle le niveau général en entrée des étages de puissance. Lorsque vous travailliez avec un signal à niveau ligne, utilisez la moitié inférieure de la plage du potentiemetre. Lorsque vous travailliez avec un signal à niveau micro, utilisez la moitié supérieure.

5. Bouton Bass

Règle l'égaliseur basse fréquence sur une plage de

+/- 15 dB à 80 Hz.

6. Bouton Treble

Règle l'égaliseur haute fréquence sur une plaque de

+/- 15 dB à 12 kHz.

7. Témoin Peak

Ce témoin ROUGE s'allume lorsque l'amplificateur de sortie atteint l'écretage. Si le témoin Peak s'allume souvent, baissez le bouton Level sur l'Auro ou réduisez le niveau à la source, jusqu'à ce que le témoin ne s'allume que rarement, sur les pointes de signal.

8. Témoin Power

Cette Led s'allume en vert lorsque I'enceinte est sous tension.

9. Interrupteur secteur Power

Connectez le cordon secteur fourni à cette embase.

200 WATT POWERED SPEAKER CABINET

DESIGNED AND ENGINEERED IN THE UNITED STATES BY SAMSON TECHNOLOGIES

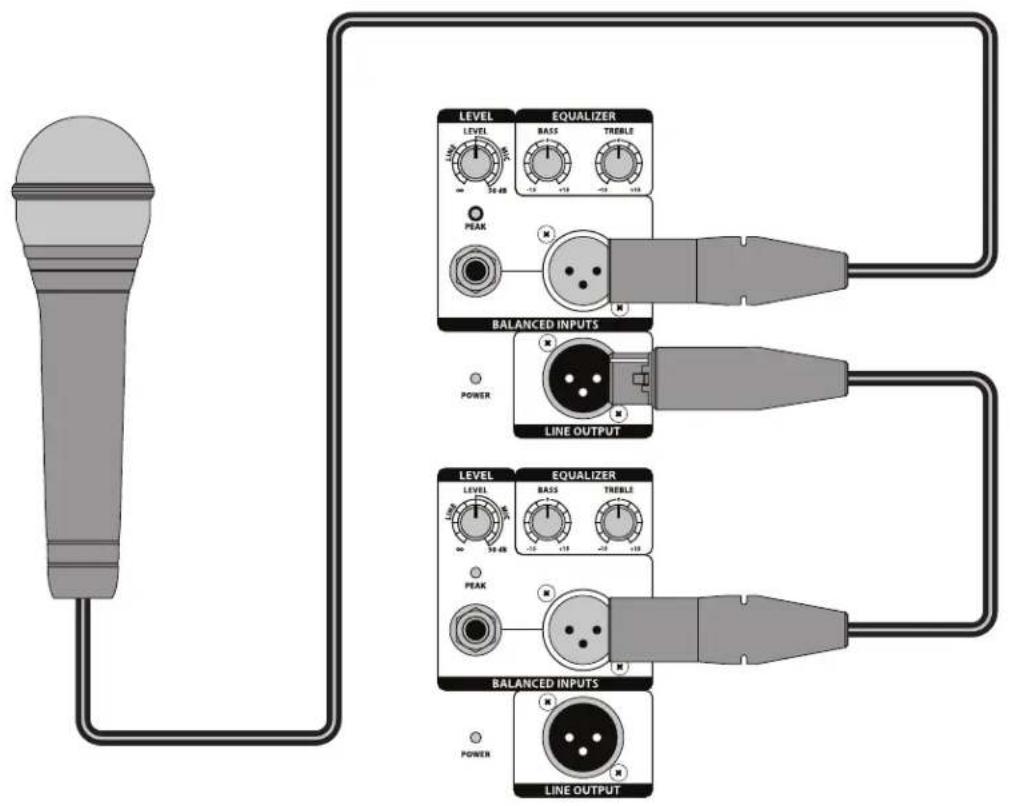

Connexion d'un micro

Utilisation d'un micro

• Placez l'interrupteur de l'Auro D208/D210 sur Off.
  Baissez le niveau LEVEL de face arrête au minimum sur Off.
• Connectez le cordon d'alimentation fourni à l'embase IEC, à l'arrête de l'enceinte. Reliez la fiche secteur à une prise secteur murale.
  Utilizez un cable XLR standard pour relier un micro à l'entrée XLR de l'Auro.
• Placez l'interrupteur de l'Auro D208/D210 sur ON.
• Parlez ou chantez dans le micro et montez progressivement le bouton LEVEL jusqu'à obtenir le niveau souhaité.
  Pour une puissance de sonorisation plus importante, reliez plusieurs enceintes Auro en série avec la sortie Line Output.

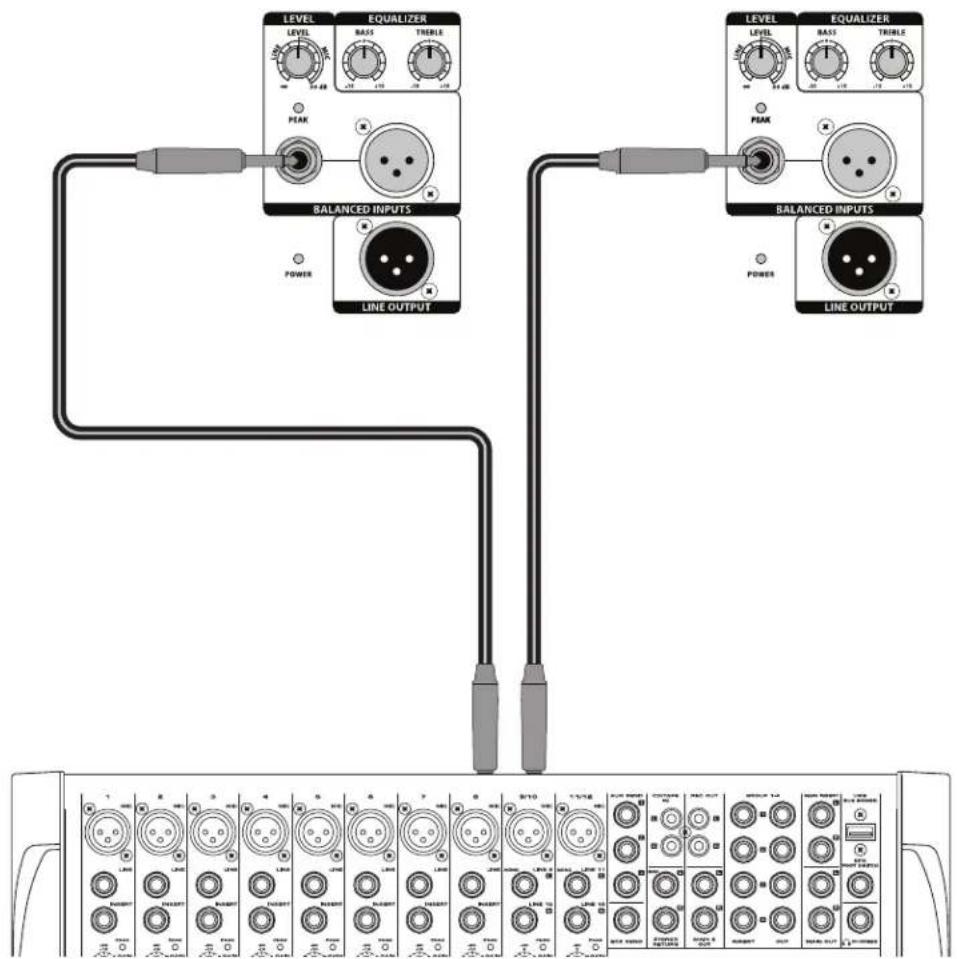

Connexion d'un signal stéreo

Utilisation d'un signal stéreo à niveau ligne

• Placez l'interrupteur de l'Auro D208/D210 sur Off.
• Baissez le niveau LEVEL de face arrêté au minimum.
• Connectez le cordon d'alimentation fourni à l'embase IEC, à l'arrière de l'enceinte. Reliez la fiche sector à une prise secteur murale.
• À l'aide d'un cable XLR ou Jack 6,35 mm standard, connectez les signaux à niveau ligne d'une console de mixage ou d'un clavier aux entrées des enceintes Auro.
• Placez l'interrupteur de l'Auro D208/D210 sur ON.
  Lancez la lecture du signal à niveau ligne en provenance de la console de mixage (musique en provenance d'un lecteur de CD, par exemple), et montez progressivement le réglage Level des enceintes, jusqu'à obtenir le niveau souhaité.

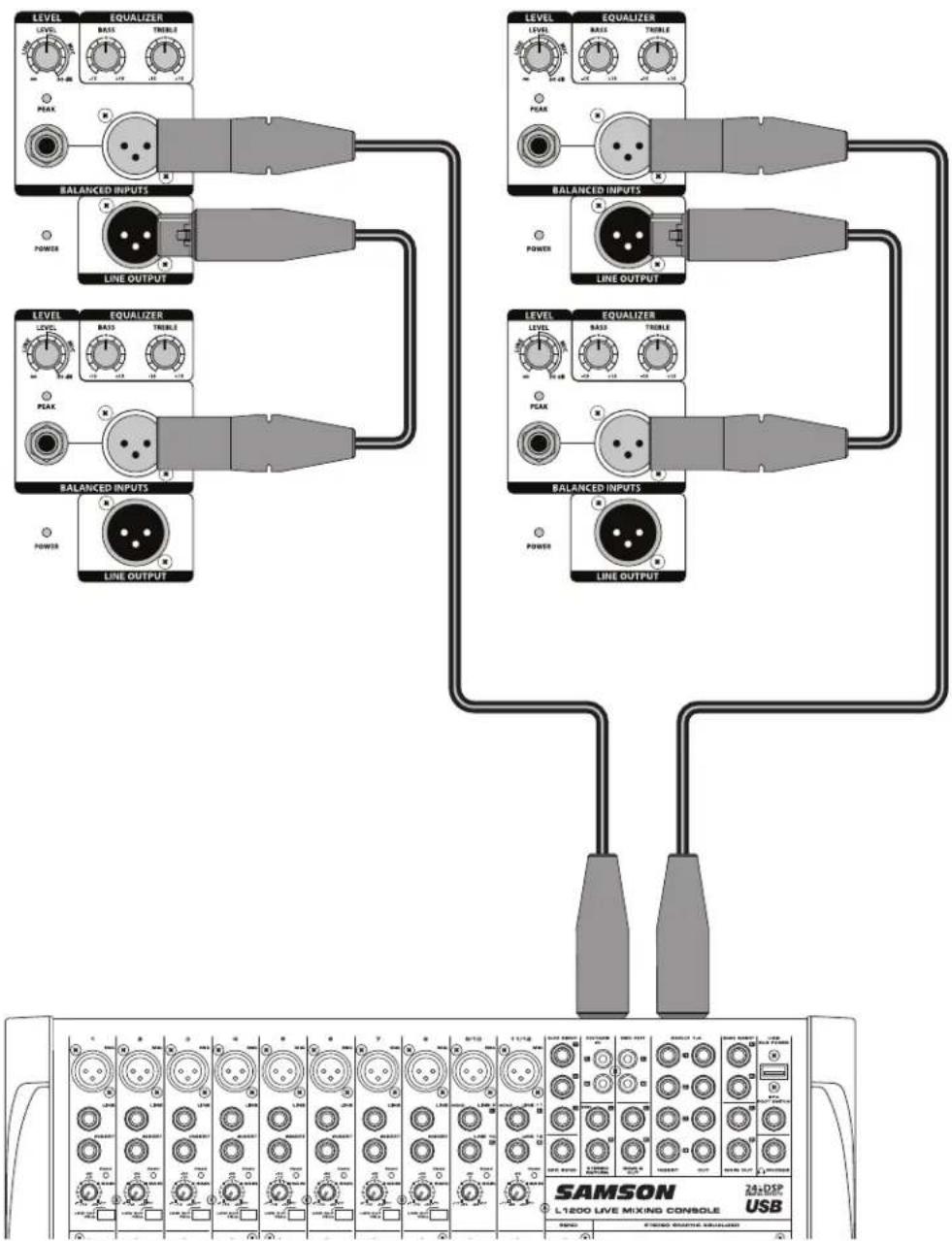

Connexion de 2 enceintes par côté

Pour connecter deux enceintes Auro par cote :

Baissez le niveau Level de face arrriere au minimum.
Reliez les sorties ligne gauche et droite de la console aux entrées des deux enceintes Auro.
Reliez les sorties Line Outputs à deux autres enceintes Auro comme indiqué sur l'illustration.
- Lancez la lecture du signal à niveau ligne en provenance de la console de mixage (musique en provenance d'un lecteur de CD, par exemple), et montez progressivement le réglage Level des enceintes, jusqu'à atteoir le niveau souhaité.

Positionnement des enceintes Auro D208/D210

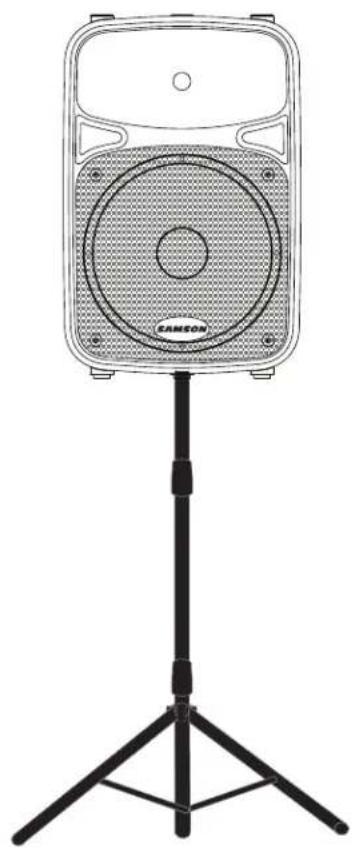

Positionnement des enceintes

Lorsque cela est possible, placez les enceintes au-dessus de la tete du public. Les enceintes Auro sont équipées de supports de pied d'enceintes à verrouillage, compatibles avec les pieds d'enceintes de nombreux fabricants. Pour les applications de plus faible puissance comme dans une cantine d'école, une bibliothèque, un petit kiosque à musique, vous pouvez placer l'enceinte en position laterale inclinée, ce qui améliore la projection des enceintes et elimine le besoin d'utiliser des pieds.

Remarque: Si vous utilisez des pieds d'enceintes, veillez a utiliser des modeles pouvant supporter la charge des Auro.

Remarque : Aidez-vous d 'une autre personne lorsque vous installez les Auro sur des pieds, ou lorsque vous reglez les pieds avec les enceintes dessus.

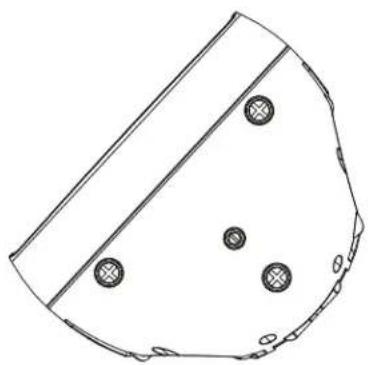

Utilisation des Auro D208/D210 en retour de scène

Les Auro D208/D210 sont parfaites en retard de scene bain de pied en position inclinee, grâce à leur forme unique. L'Auro D208 offre une dispersion de 35^ en position de retard, et I'Auro D210 offre une dispersion de 45^ .

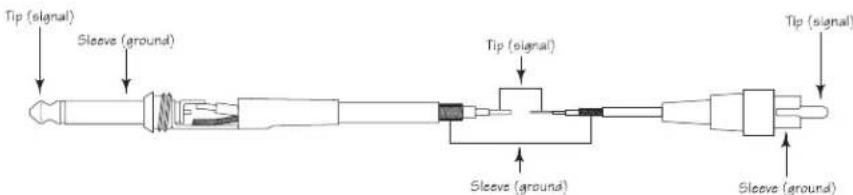

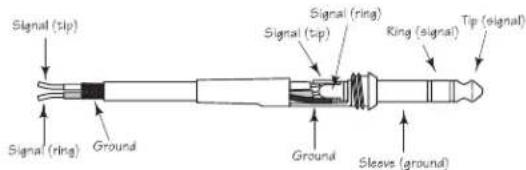

Connexions

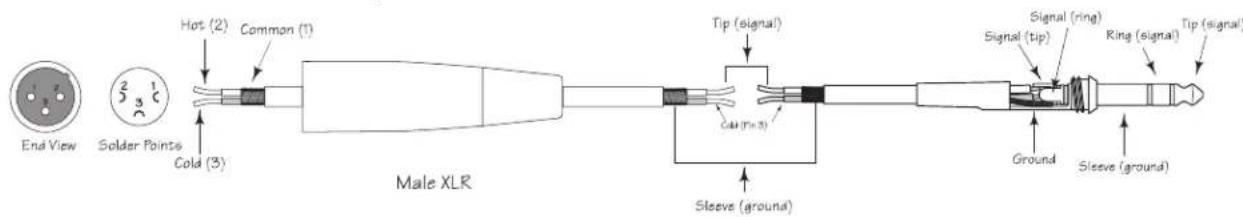

Les enceintes Auro D208/D210 sont équipées d'entrées et de sorties symétriques, acceptant égallement des signaux symétriques. Lorsque cela est possible, utilisez des liaisons symétriques pour éviter toute interférence.

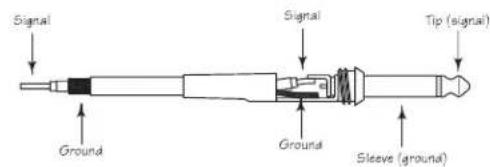

Jack 6,35 mm asymétrique

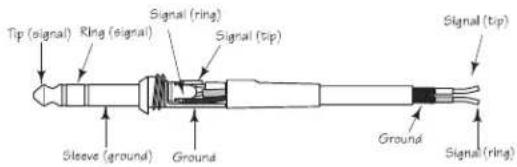

Jack 6,35 mm stéreo symétrique

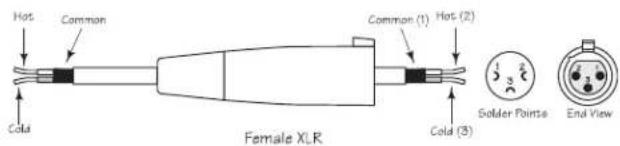

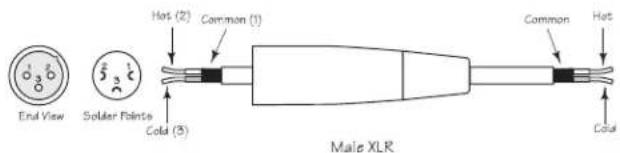

XLR vers XLR (symétrique)

Jack 6,35 mm asymétrique vers RCA

XLR vers Jack 6,35 mm stéreo symétrique

Caracteristiques techniques

		D208 D210
Puisssance de sortie
Basse fréquence	Efficace 135 W	dans 8 ohms
	Crête 160 W da	ns 8 ohms
	DHT < 1 %
Haute fréquence	Efficace 20 W da	dans 8 ohms
	Crête 40 W da	8 ohms
	DHT < 1 %
Haut-parleurs
Basse fréquence Woofer de 20 cm Woofer de 25 cm
Haute fréquence Tweeter de 25 mm, bobine à fil cuivre
Mesures acoustiques
Réponse en fréquence (-3 dB) 64 Hz à 20 kHz 60 Hz à 20 kHz
Pression sonore maximum 113 dB SPL à 1 m 113 dB SPL à 1 m
Limiteur Optique
Couverture horizontalité 90°
Couverture verticale		60°
Filtre actif
Type de filtrtre		Linkwitz-Riley à 24 dB/oct
Fréquence de coupure		2,1 kHz
Entrées/sorties
Entrées		Connecteurs Mic/Line symétriques XLR et Jack 6,35 mm
Sorties		Sortie ligne symétrique en XLR
Égalisation
High		±15 dB à 12 kHz, Baxendale
Low		±15 dB à 80 Hz, Baxendale
Alimentation
Consommation électrique		300 W max.
Embase secteur		IEC 3 broches, 250 Vca, 20 A môle
Fusible		100 - 115 Vca T5 AL / 250 V
		220 - 240 Vca T2,5 AL / 250 V
Dimensions et poids
Dimensions	Pouces	9.8" L x 8.0"W x 14.7"H	11.5" L x 9.6"W x 18.3"H
	mm	249 mm (L) x 205 mm (l) x 372 mm (H)	292 mm (L) x 244 mm (l) x 464 mm (H)
Poids	Livres US	14,7	18,8
	kg	6,7	8,5
Installation
Méthode d'installation		Embase pour pied d'enceinte standard de 35 mm
Points de suspension		1

Caracteristiques sujettes a modifications sans préavis

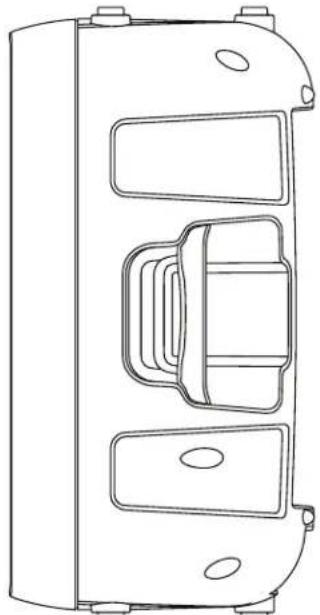

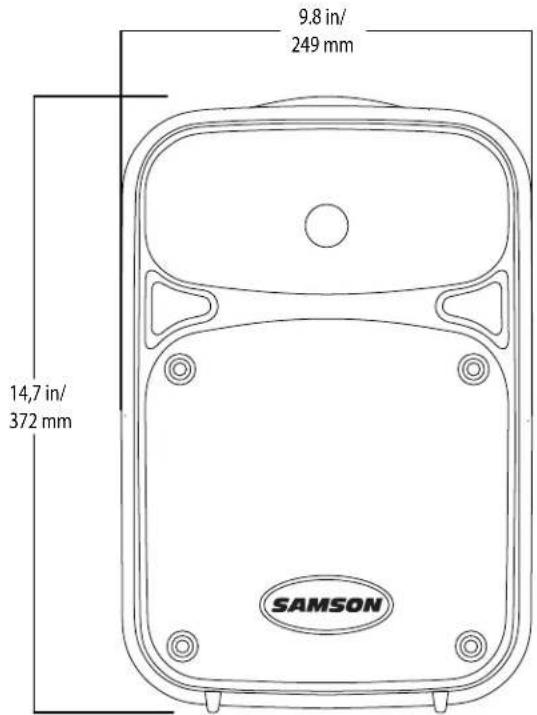

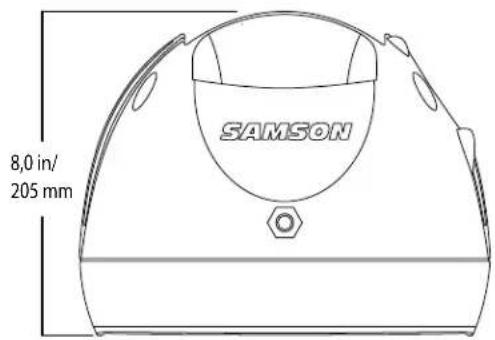

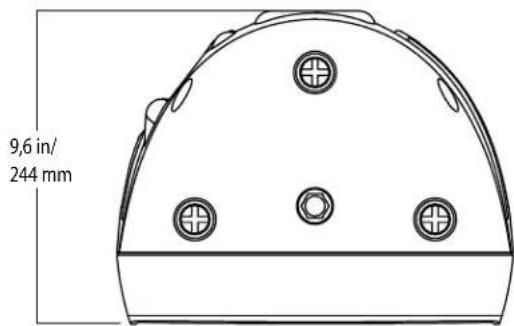

Dimensions

D208

D210
