SP HiEnd Passive Speaker 170.304 - Haut-parleur Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte passive
Marque	Skytec
Modèle	SP HiEnd Passive Speaker 170.304
Type d'enceinte	Haut-parleur passif, 2 voies
Haut-parleur aigu	Tweeter à dôme titane de 35 mm
Matériau du caisson	Polypropylène (co-polymère moulé)
Grille de protection	Grille perforée lourde protégeant le boomer
Connectique	Fiches haut-parleur à 4 contacts (rotatives)
Possibilité de connexion en parallèle	Oui, via connecteurs en boucle
Utilisation	Intérieur (extérieur avec précautions contre l'humidité)
Montage	Points de fixation pour montage mural/plafond, embase pour système de sonorisation
Empilage	Jusqu'à 60 kg de charge
Poignées	Poignées ergonomiques
Pression acoustique maximale recommandée	85 dB (protection de l'ouïe)
Alimentation	Aucune (enceinte passive, nécessite amplificateur externe)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Installation par technicien qualifié ; ne pas surcharger ; tenir hors de portée des enfants ; ne pas exposer à des flammes nues
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; réparation uniquement par technicien qualifié
Garantie	Ne couvre pas les dommages dus à une mauvaise utilisation
Informations générales	Notice disponible en plusieurs langues ; recyclage des emballages recommandé

FOIRE AUX QUESTIONS - SP HiEnd Passive Speaker 170.304 Skytec

Comment brancher plusieurs enceintes en parallèle sur un amplificateur ?

Utilisez les connecteurs en boucle situés à l'arrière. Le signal d'entrée est reproduit sur la sortie pour connecter une autre enceinte. L'impédance combinée se calcule en divisant l'impédance d'une enceinte par le nombre d'enceintes branchées en parallèle. Consultez la documentation de votre amplificateur pour connaître l'impédance minimale supportée.

Quel type de câble utiliser pour relier l'enceinte à l'amplificateur ?

Utilisez exclusivement des câbles conçus pour enceintes. Un câble trop fin diminue la puissance et un facteur d'atténuation trop bas élimine les graves. Référez-vous au tableau de la notice pour choisir la section en fonction de l'impédance et de la longueur.

Que faire en cas d'absence de signal sonore ?

Vérifiez d'abord toutes les connexions et l'état des câbles. Assurez-vous que l'amplificateur reçoit un signal (voyant signal). Branchez les enceintes sur un canal fonctionnel. Si le problème persiste, essayez avec une enceinte en bon état.

Comment éviter d'endommager les haut-parleurs ?

Ne surchargez pas l'enceinte et évitez le clipping de l'amplificateur. Éteignez toujours l'amplificateur avant de brancher ou débrancher. Ne dépassez pas 85 dB pour protéger l'ouïe. Utilisez un amplificateur de qualité sans tension continue en sortie.

Puis-je utiliser cette enceinte en extérieur ?

Elle est conçue pour une utilisation en intérieur. En extérieur, prenez des mesures pour empêcher l'humidité de pénétrer dans l'enceinte, car celle-ci réduit sa durée de vie.

Comment installer l'enceinte au mur ou au plafond ?

L'enceinte dispose de points de fixation. L'installation doit être effectuée par un technicien qualifié connaissant les techniques et réglementations de montage. Pendant l'installation, personne ne doit se trouver en dessous de la surface de montage.

Que faire en cas de ronflements ou bruits parasites ?

Vérifiez la mise à la masse de l'ensemble du système (amplificateur, table de mixage, etc.). Assurez-vous que les câbles sont blindés et que les appareils ne sont pas défectueux. Un bruit constant provient généralement de l'amplificateur ou de la source.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec pour nettoyer l'extérieur. Évitez tout liquide pour ne pas endommager les composants. Protégez l'enceinte de l'humidité.

Puis-je réparer l'enceinte moi-même ?

Non. L'enceinte ne contient aucune pièce remplaçable par l'utilisateur. Toute réparation doit être effectuée par un technicien qualifié, sous peine d'invalider la garantie.

Quelle est la charge maximale que je peux empiler sur l'enceinte ?

Vous pouvez empiler jusqu'à 60 kg sur l'enceinte, à condition de la placer sur une surface plane et stable.

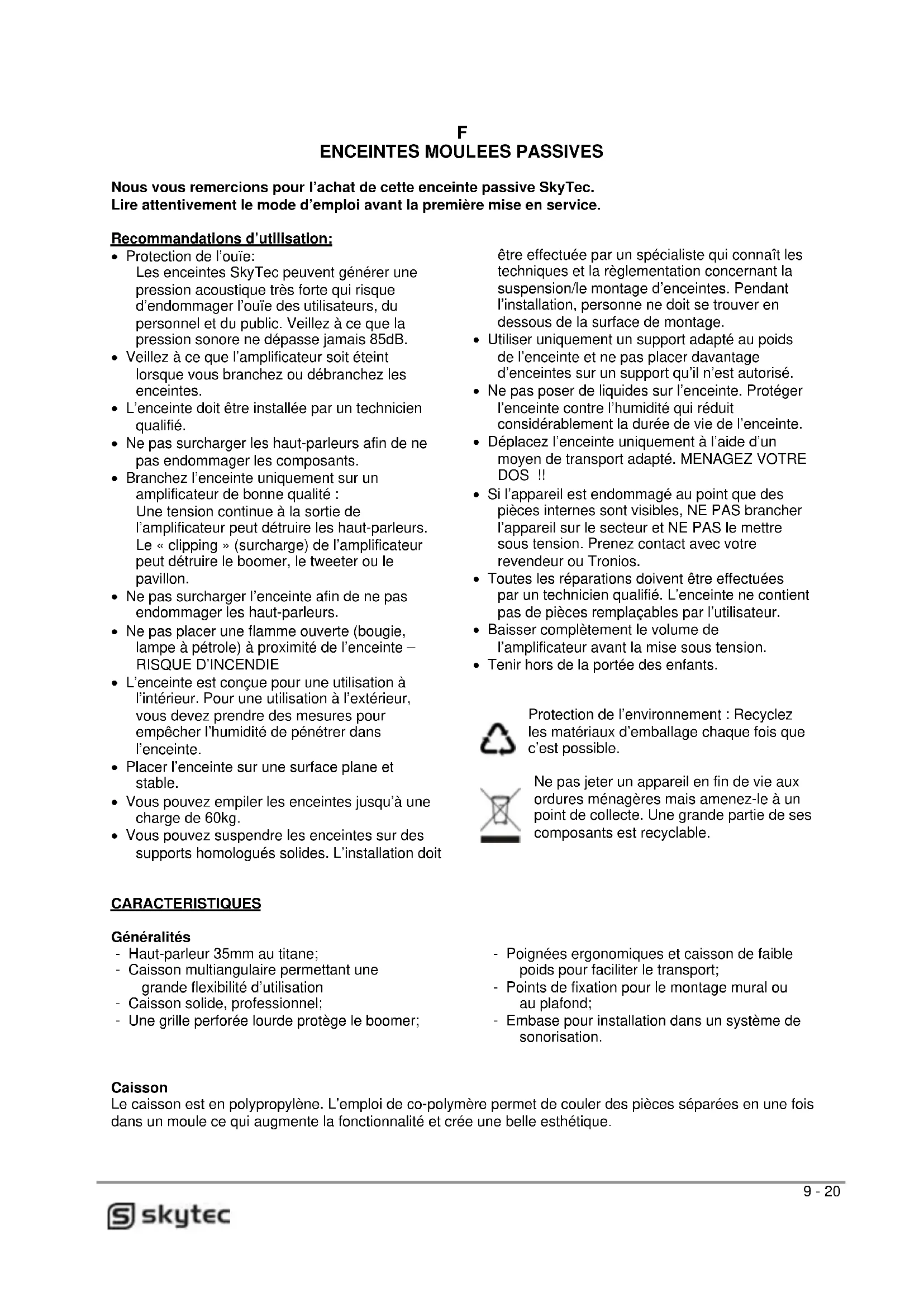

MODE D'EMPLOI SP HiEnd Passive Speaker 170.304 Skytec

Nous vous remercions pour l'achat de cette enceinte passive SkyTec. Lire attentivement le mode d'emploi avant la première mise en service.

Recommendations d'utilisation:

Protection de l'ouie: Les enceintes SkyTec peuvent générer une pression acoustique très forté qui risque d'endommager l'ouie des utilisateurs, du personnel et du public. Veillez à ce que la pression sonore ne dépasse jamais 85dB.
Veillez a ce que I'amplificateur soit etint lorsque vous branchez ou debranchez les enceintes.
- L'enceinte doit être installée par un technicien qualifié.
- Ne pas surcharger les haut-parleurs afin de ne pas endommager les composants.
- Branchez l'enceinte uniquement sur un amplificateur de bonne qualite : Une tension continue a la sortie de l' amplificateur peut detruire les haut-parleurs. Le « clipping » (surcharge) de l' amplificateur peut detruire le boomer, le tweeter ou le pavillon.
- Ne pas surcharger l'enceinte afin de ne pas endommager les haut-parleurs.
- Ne pas placer une flamme ouverte (bougie, lampe à petrole) à proximé de l'enceinte - RISQUE D'INCENDIE
L'enceinte est conque pour une utilisation à l'intérieur. Pour une utilisation à l'extérieur, vous doivent prendre des mesures pour empêcher l'humidité de pénétrer dans l'enceinte.
- Placer l'enceinte sur une surface plane et stable.
- Vous pouvez empiler les enceintes jusqu'à une charge de 60kg .
- Vous pouvez suspendre les enceintes sur des supports homologues solides. L'installation doit

etre effectuee par un specialiste qui connait les techniques et la reglementation concernant la suspension/le montage d'enceintes. Pendant I installation, personne ne doit se couver en dessous de la surface de montage.

Utiliser uniquement un support adapte au poids de l'enceinte et ne pas placer davantage d'enceintes sur un support qu'il n'est autorisé.
- Ne pas poser de liquides sur l'enceinte. Protégier l'enceinte contre l'humidité qui réduit considérablement la durée de vie de l'enceinte.
- Déplacez l'enceinte uniquement à l'aide d'un moyen de transport adaptable. MENAGEZ VOTRE DOS !!
- Si l'appareil est endommagé au point que des pieces internes sont visibles, NE PAS branchier l'appareil sur le secteur et NE PAS leMETRE sous tension. Prenez contact avec votre revendeur ou Tronios.
- Toutes les réparations doivent être effectuées par un technicien qualifié. L'enceinte ne contient pas de pieces replacables par l'utilisateur.
- Baisser complètement le volume de l'amplificateur avant la mise sous tension.
- Tenir hors de la portée des enfants.

Protection de l'environnement: Recyclez les matériaux d'emballage chaque fois que c'est possible.

Ne pas jeter un apparéil en fin de vie aux ordures menagères mais amenez-le à un point de collecte. Une grande partie de ses composants est recyclable.

CHARACTERISTIQUES

Généralités

Haut-parleur 35mm au titane;
- Caisson multiangulaire permettant une grande flexibilité d'utilisation
- Caisson solide, professionnel;
- Une grille perforée lourde protège le boomer;

• Poignées ergonomiques et caisson de faisible poids pour facilitier le transport;
• Points de fixation pour le montage mural ou au plafond;
• Embase pour installation dans un système de sonorisation.

Caisson

Le caisson est en polypropylene. L'emploi de co-polymère permet de couler des pieces séparées en une fois dans un moule ce qui augmente la fonctionnalité et creée une belle esthétique.

CONNEXIONS DE CABLES

Cette série d'enceintes est équipée de fiches haut-parleur à 4 contacts qui se fixent en effectuant une rotation. Vous pouvez également brancher les enceintes en parallelle. Afin de réaliser les meilleures performances, nous vous conseillons d'utiliser exclusivement des cables qui ont été conçus spécialement pour ces enceintes. N'utilise pas d'autres types de cables.

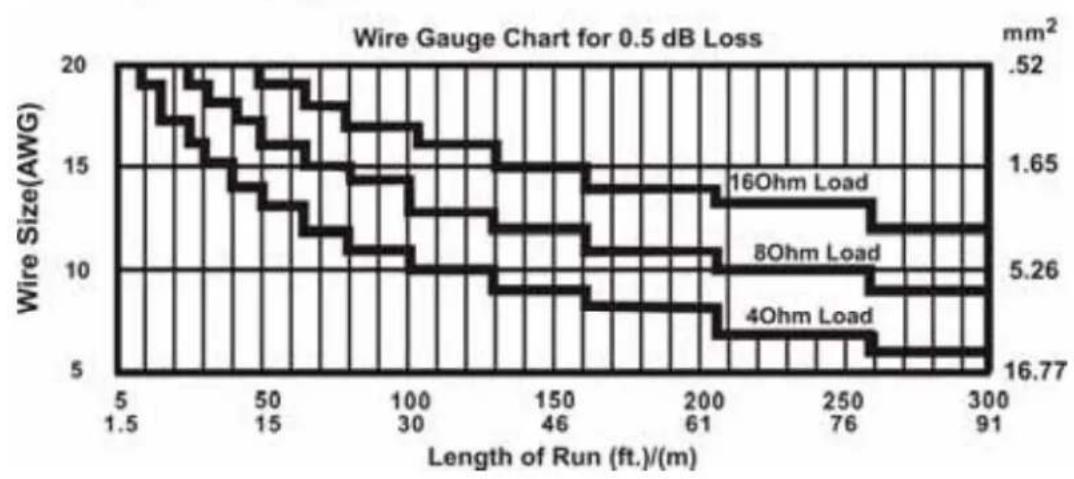

Le bon type de cable est primordial. Un cable trop fin diminue la puissance de votre amplificateur. Un cable représentant un facteur d'attenuation trop bas, elimine les basses fréquences avant même qu'elles puissant atteindre le haut-parleur. Le tableau ci-dessous indique quel type de cable vous devez utiliser par rapport à une impédance et une longueur de cable données.

En utilisant le tableau ci-dessous, vous devez garder à l'esprit que deux cables de 8 ohms connectés en parallele générent une résistance de 4 Ohms (voir « Connexion d'enceintes en parallele »).

Connexion d'enceintes en parallele

Le branchement de plusieurs enceintes sur un amplificateur peut endommager ce dernier. Afin de calculer l'impédance combinée de plusieurs enceintes identiques branchées en parallele, il faut appliquer la formule suivante:

Impedance de chaque enceinte = Charge de l'amplificateur Nombre d'enceintes branchées en parallèle

Consultez la documentation de votre amplificateur pour savoir qu'elle impedance技术支持e autre amplificateur.

PANNEAU D'ENTRE (Uniquement les modèles 30cm & 38cm)

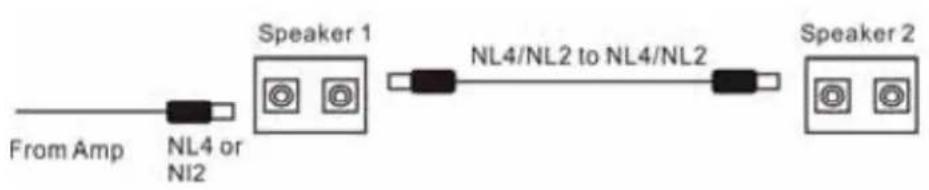

Fonction de « boucle »

Les deux connecteurs à l'arrière des enceintes sont branchés en parallele. Cela signifie que le signal que vous branchez sur l'entrée est appliqué à l'autre connecteur comme un signal de sortie que vous pouvez brancher sur une autre enceinte pour la connecter en parallele.

Diagnostic de défaillance

Nous vous conseillons de vérifier si une enceinte est réellement défectueuse en l'échangeant avec une enceinte dont vous étre sur qu'elle fonctionne correctement. Si vous rencontres le même problème, consultez la liste ci-dessous.

Absence du signal de sortie

Cordons Refaites toutes les connexions

Branchez des cordons neufs en etat de fonctionnement

Vérifiez les connexions par soudure

Serrez les vis des fiches banane et des fiches haut-parleur à 4 contacts

Vérifiez l'etat des cordons et connecteurs

Amplificateur

Vérifiez si le canal de votre amplificateur reçoit un signal. La plupart des amplificateurs possèdent un voyant signal à cet effet. Branchez vos enceintes sur un canal en état de fonctionnement.

Signal intermittent

Causes probables Action

Mauvaise connexion

Des haut-parleurs endommages peuvent générer un signal intermittent mais le problème provient plus probablement d'un cable ou d'une fiche. Vérifiez les soudures et tournez les vis des fiches banane et des fiches HP à 4 contacts.

Ronflements, bruits ou ronronnements constants

Causes probables Action

Appareil électriche

Tout bruit constant provient de l'amplificateur, de la table de mixage, du defectieux dans le processeur ou de la source. Verifiez si vous système est correctement mis à système sono la masse. Verifiez si un apparéil ou des pieces électriques sont bruyants. Verifiez si les cables sont blindés.

Mauvaise reproduction des graves

Causes probables Action

Inversion de la polarité

Si deux enceintes sont trop rapprochées et mal branchées, elles peuvent s'éliminer mutuellesment les basses fréquences. Vérifiez les branchements et voirlez à ce que toutes les enceintes soient branchées de la même façon avec des cables identiques.

N'effectuez jamais de réparations vous-memes sous peine d'invalider la garantie. Ne pas modifier l'appareil.

La garantie ne couvre pas les dommages survenus à la suite d'une mauvaise utilisation de l'appareil ou du non-respect des avertissements et consignes contenus dans ce manuel. Trionios décline toute responsabilité pour des accidents et blessures survenus à la suite du non-respect des consignes de sécurité et avertissements contenus dans ce manuel. Ceci s'applique également aux conséquences indirectes qu'illes soient.
