Producttype	Passieve luidspreker
Merk	Skytec
Model	SP HiEnd Passive Speaker 170.304
Luidsprekertype	Passieve luidspreker, 2-weg
Tweeter	35 mm titanium dome tweeter
Kastmateriaal	Polypropyleen (gegoten copolymeer)
Beschermrooster	Zwaar geperforeerd rooster dat de woofer beschermt
Aansluitingen	4-polige luidsprekerstekkers (draaibaar)
Mogelijkheid tot parallelle aansluiting	Ja, via daisy-chain connectoren
Gebruik	Binnen (buiten met voorzorgsmaatregelen tegen vocht)
Montage	Bevestigingspunten voor wand/plafondmontage, voet voor geluidsinstallatie
Stapelbaar	Tot 60 kg belasting
Handgrepen	Ergonomische handgrepen
Aanbevolen maximale geluidsdruk	85 dB (gehoorschade voorkomen)
Voeding	Geen (passieve luidspreker, vereist externe versterker)
Onderhoud en reiniging	Reinigen met een droge doek; vocht vermijden
Veiligheid	Installatie door gekwalificeerde technicus; niet overbelasten; buiten bereik van kinderen houden; niet blootstellen aan open vuur
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker vervangbare onderdelen; reparatie alleen door gekwalificeerde technicus
Garantie	Dekt geen schade door verkeerd gebruik
Algemene informatie	Handleiding beschikbaar in meerdere talen; recycling van verpakking aanbevolen

Veelgestelde vragen - SP HiEnd Passive Speaker 170.304 Skytec

Hoe sluit ik meerdere luidsprekers parallel aan op een versterker?

Gebruik de daisy-chain connectoren aan de achterkant. Het ingangssignaal wordt gereproduceerd op de uitgang om een andere luidspreker aan te sluiten. De gecombineerde impedantie wordt berekend door de impedantie van één luidspreker te delen door het aantal parallel aangesloten luidsprekers. Raadpleeg de documentatie van uw versterker voor de minimale ondersteunde impedantie.

Welk type kabel gebruiken om de luidspreker op de versterker aan te sluiten?

Gebruik uitsluitend kabels ontworpen voor luidsprekers. Een te dunne kabel vermindert het vermogen en een te lage dempingsfactor elimineert de lage tonen. Raadpleeg de tabel in de handleiding om de juiste doorsnede te kiezen op basis van impedantie en lengte.

Wat te doen bij afwezigheid van geluidssignaal?

Controleer eerst alle aansluitingen en de staat van de kabels. Zorg ervoor dat de versterker een signaal ontvangt (signaallampje). Sluit de luidsprekers aan op een werkend kanaal. Als het probleem aanhoudt, probeer dan met een werkende luidspreker.

Hoe voorkom ik schade aan de luidsprekers?

Overbelast de luidspreker niet en vermijd clipping van de versterker. Schakel altijd de versterker uit voordat u aansluit of loskoppelt. Overschrijd 85 dB niet om gehoorschade te voorkomen. Gebruik een kwaliteitsversterker zonder gelijkspanning op de uitgang.

Kan ik deze luidspreker buitengebruiken?

Het is ontworpen voor gebruik binnenshuis. Buitenshuis moet u maatregelen nemen om te voorkomen dat vocht in de luidspreker binnendringt, omdat dit de levensduur verkort.

Hoe installeer ik de luidspreker aan de muur of het plafond?

De luidspreker heeft bevestigingspunten. De installatie moet worden uitgevoerd door een gekwalificeerde technicus die bekend is met montagetechnieken en -voorschriften. Tijdens de installatie mag niemand zich onder het montageoppervlak bevinden.

Wat te doen bij brommen of storingen?

Controleer de aarding van het hele systeem (versterker, mengpaneel, enz.). Zorg dat de kabels afgeschermd zijn en dat de apparaten niet defect zijn. Een constant geluid komt meestal van de versterker of de bron.

Hoe reinig ik de luidspreker?

Gebruik een droge doek om de buitenkant schoon te maken. Vermijd vloeistoffen om de componenten niet te beschadigen. Bescherm de luidspreker tegen vocht.

Kan ik de luidspreker zelf repareren?

Nee. De luidspreker bevat geen door de gebruiker vervangbare onderdelen. Alle reparaties moeten worden uitgevoerd door een gekwalificeerde technicus, anders vervalt de garantie.

Wat is de maximale belasting die ik op de luidspreker kan stapelen?

U kunt tot 60 kg op de luidspreker stapelen, mits deze op een vlakke en stabiele ondergrond staat.

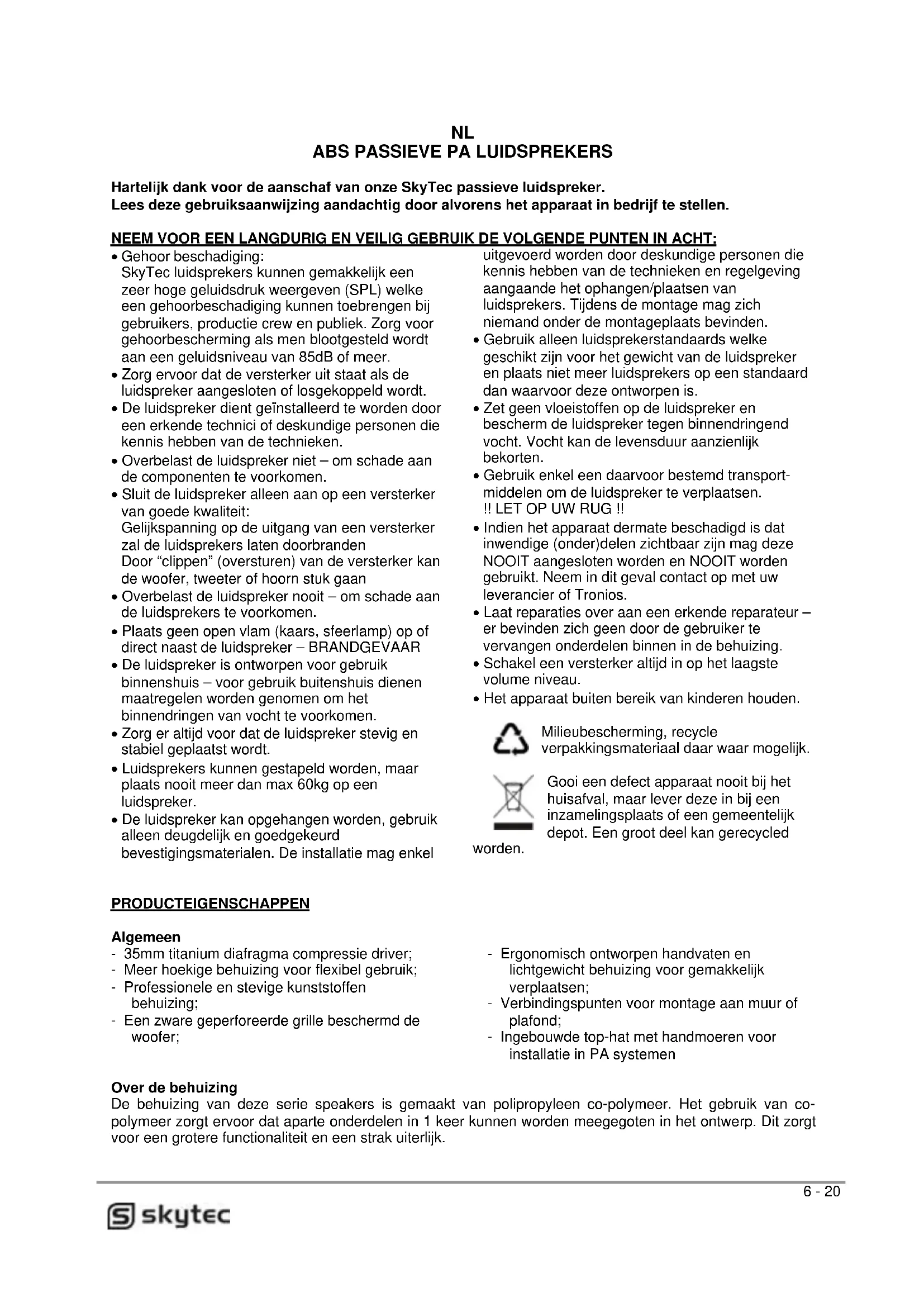

GEBRUIKSAANWIJZING SP HiEnd Passive Speaker 170.304 Skytec

Hartelijk dank voor de aanschaf van onsze SkyTec passieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
• Gehoor beschadiging: SkyTec luidsprekers können gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kennen toebrengen bij gebruikers, productie crew en publiek. Zorg voor gehoorbescherming als men blootgesteld worden aan een geluidsniveau van 85dB ofeer.
  Zorg ervoor dat de versterkeruit staat als deluidsprekker aangesloten of losgekoppeld worden.
• De luidspreker dient geinstalleerd te worden dooreen erkende technici of deskundige personen die kennis hebben van de technieken.
  Overbelast de luidspreker Niet - om schade aan de componenten te voorkomen.
• Sluit de luidspreker alleen aan op een versterker van goede kwaliteit: Gelijkspanning op de uitgang van een versterker za de luidsprekers lately doorbranden Door "clippen" (oversturen) van de versterker kan de woofer, tweeteter of hoorn stuk gaan
  Overbelast de luidspreker nooit - om schade aan de luidsprekers te voorkomen.
• Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de luidspreker - BRANDGEVAAR
• De luidspreker is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
  Zorg er altijd voor dat de luidspreker stevig en stabel geplaatst worden.
• Luidsprekers können gestapeld worden, maar plaatns nooit meer dan max 60kg op een luidspreker.
• De luidspreker kan opgehangen worden, gebruik alleen deugdelijk en goedgekeurd bevestigingsmaterialen. De installmentie mag enkel

uitgevoerd worden door deskundige personen die kennis hebben van de technieken en regelgeving aangaande het ophangen/plaatsen van luidsprekers. Tijdens de montage mag zich niemand onder de montageplaats bevinden.

• Gebruik alleen luidsprekerstandaards welke geschikt+zijn voor het gewicht van de luidspreker enplaats Nieteer luidsprekers op een standard dan waarvoordeze ontworpen is.
• Zet geen vloeistoffen op de luidspreker en bescherm de luidspreker gegen binnendringend voucht. Vocht kan de levensduur aanzienlijk bekorten.
• Gebruik enkel een waarvoort bestemd transportmiddelen om de luidspreker te verplaatsen.
  !! LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtaar+zijn mag deze NOOIT aangesloten worden en NOOIT worden gebruikt. Neem in dit geval contact op met uw leverancier of Tronios.
• Laat reparations over aan een erkende reparateur - er bevinden zich geen door de gebruiker te verwangen onderdelen binnen in de behuizing.
• Schakel een versterker.altijd in op het laagste volume niveau.
• Het apparaat buiten bereik van kinderen honden.

Milieubescherming, recycle verpakkingsmaterialaal waar waar mogelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

• 35mm titanium diafragma compressie driver;
• Meer hoekige behuizing voor flexibel gebruik;
  Professionele en stevige kunststoffe behuizing;

• Een zware geperforeerde grille beschermd de woofer;

• Ergonomisch ontworpen handvaten enlichtgewicht behuizing voor gemakkelijk verplaatsen;

• Verbindingspunten voor montage aan muur of plafond;
• Ingebouwde top-hat met handmoeren voor installmentie in PA systemen

Over de behuizing

De behuizing van deze série speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van copolymeer zorgtervoordarpenderdelen in 1keer kuren worden meegegoten in het ontwerp.Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

KABELVERBINDINGER

Deze série Speakers is uitgevoerd met 4-p luidspreker connectoren. Deze connectoren konnen door middel van een draaibeweging vastgezet worden. Ook kuren de speakers parallel aangesloten worden. Voor optimale performance raden wij u aan alleen kabels te gebruiken die special voor deze speakers ontworpen zich. Gebruik geen ander type kabel.

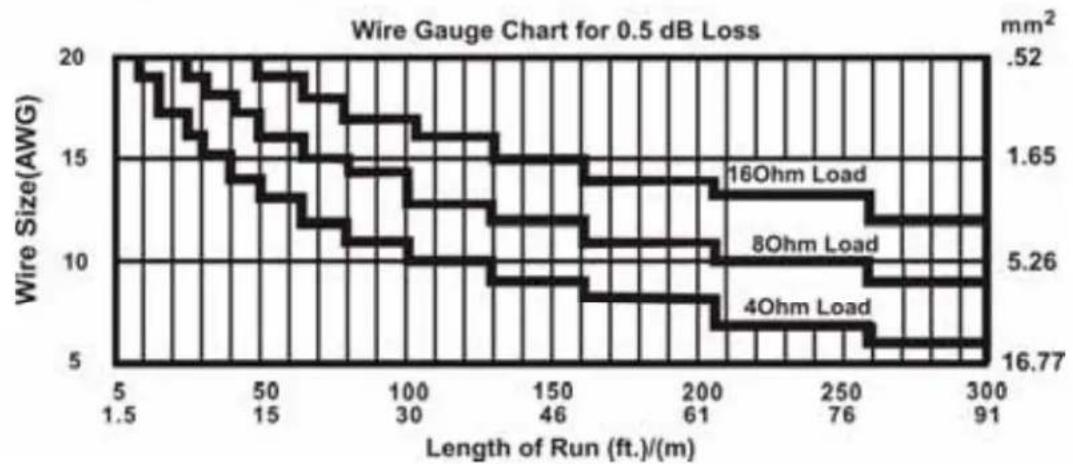

Het is zeer belangrijk de juiste kabel te gebruiken. Een kabel die te dun is za er voor zorgen dat het vermogen van uw versterker wegvloeit. Als u een kabel met een te lage dampingfactor gebruikt, kennen er lage tonen verloren gaan alvorens de speaker te bereiken. De tabel hieronder geeft aan welk type kabel u nodig heeft gegenover een bepaalde impedantie en kabellengte

Bij het gebruiken van onderstaande tabel dient u in oog te honden dat 2 parallel geschakelde 8 Ohm kabels een waarstand van 4 Ohm genereren (zie "speakers in serie schakelen").

Het aansluiten van een groot+aantal speakers met uw versterker kan resulteren in schade aan uw versterker. Om de gecombineerde impedantie van meertere identieke speakers die parallel geschakeld zich, dient u de onderstaande formule te hanteren:

Kijk in de handleiding van uw versterker om te zien welke impedantie uw versterker aan kan.

INGANGSPANEEL (alleen op de 12" en 15" versies)

"Loop thru" functie

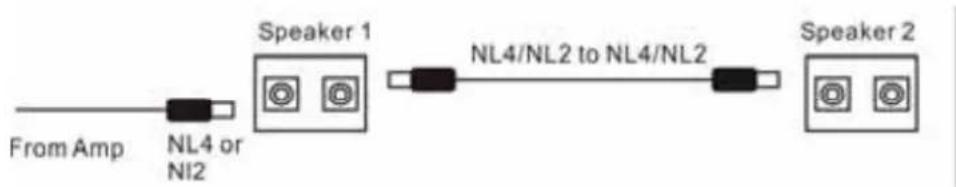

De twee connecties op het achterpaneel van de speakers zich parallel geschakeld. Dit betekent dat het signal dat u inplugt, op de andere connectie alsuitgangssignaal gaat gelden. U kunt deze nu verbinden met een andere speaker om de speakers parallel te schakelen.

HULP BIJ PROBLEM

Wij raden u aan eerst te testen of een speaker wel=echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u bezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geenuitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit nieuwe, werkende kabels aan

Check de soldeerverbindingen

Draai de schroeven van de bananen en 4-p connectoren stevig vast

Check kabels en connectoren op beschadigde behuizing

Versterker Wees er zeker van dat het kanaal van uw versterker een signal ontvangt. De meeste versterkers hebben hiervoor een indicatie LED. Verbind uw speakers met een werkend versterker kanaal.

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding

Kapotte speakers kuren een haperend signala weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Check de soldeerverbindingen en draai de schroeven van de bananen en 4-p connectoren stevig vast.

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het apparatuur. Check of uw systeme goed geaard is. Check voor lawaaierige PA systeem apparatuur of elektrische onderdelen. Check of de kabels afgeschermd zichn.

Slechte lage frequentie weergave

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zich hun kenne ze op de lage freiorentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek zich aangesloten met een identieke kabel.

Voer zelf geen reparaties uan het apparaat; in elk geval verval de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodifieerd, ook in dit geval verval de totale garantie. Ook vervalde garantie bij oncegallen en beschadigingen in elke vom t.g.v. onordeelkundig gebruik en het net in achtnemen de van waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt SkyTec gen enkele aansprakelijkheid in geval van personlijke ongelukken als govol van het net naleven van verligheidsinstrumentes en waarschuwingen. Dit geldt ook voor gevolgschade in welke vom dan ook.

F ENCEINTES MOULEES PASSIVES

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel: [phone]

Fax

0031546589298

The Netherlands

Product number: 170.307 - 170.309 - 170.304 - 170.312 - 170.315
