SP HiEnd Passive Speaker 170.304 - Lautsprecher Skytec - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Lautsprecher
Marke	Skytec
Modell	SP HiEnd Passive Speaker 170.304
Lautsprechertyp	Passiver Lautsprecher, 2-Wege
Hochtöner	Titan-Kalottenhochtöner, 35 mm
Gehäusematerial	Polypropylen (geformtes Co-Polymer)
Schutzgitter	Schweres perforiertes Gitter schützt den Tieftöner
Anschlüsse	4-polige Lautsprecherstecker (drehbar)
Möglichkeit der Parallelschaltung	Ja, über Loop-through-Anschlüsse
Verwendung	Innenbereich (Außenbereich mit Vorsichtsmaßnahmen gegen Feuchtigkeit)
Montage	Befestigungspunkte für Wand-/Deckenmontage, Stativflansch für Beschallungssysteme
Stapelbarkeit	Bis zu 60 kg Belastung
Griffe	Ergonomische Griffe
Empfohlener maximaler Schalldruckpegel	85 dB (Gehörschutz)
Stromversorgung	Keine (passiver Lautsprecher, benötigt externen Verstärker)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Installation durch qualifizierten Techniker; nicht überlasten; außerhalb der Reichweite von Kindern aufbewahren; nicht offenen Flammen aussetzen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Reparatur nur durch qualifizierten Techniker
Garantie	Deckt keine Schäden durch unsachgemäßen Gebrauch ab
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; Recycling der Verpackung empfohlen

Häufig gestellte Fragen - SP HiEnd Passive Speaker 170.304 Skytec

Wie schließe ich mehrere Lautsprecher parallel an einen Verstärker an?

Verwenden Sie die Loop-through-Anschlüsse auf der Rückseite. Das Eingangssignal wird am Ausgang ausgegeben, um einen weiteren Lautsprecher anzuschließen. Die kombinierte Impedanz wird berechnet, indem die Impedanz eines Lautsprechers durch die Anzahl der parallel geschalteten Lautsprecher geteilt wird. Konsultieren Sie die Dokumentation Ihres Verstärkers für die minimale unterstützte Impedanz.

Welches Kabel sollte ich verwenden, um den Lautsprecher mit dem Verstärker zu verbinden?

Verwenden Sie ausschließlich Lautsprecherkabel. Ein zu dünnes Kabel verringert die Leistung und ein zu niedriger Dämpfungsfaktor eliminiert die Bässe. Beachten Sie die Tabelle in der Anleitung, um den Querschnitt in Abhängigkeit von Impedanz und Länge zu wählen.

Was tun, wenn kein Tonsignal anliegt?

Überprüfen Sie zuerst alle Verbindungen und den Zustand der Kabel. Stellen Sie sicher, dass der Verstärker ein Signal empfängt (Signalleuchte). Schließen Sie die Lautsprecher an einen funktionierenden Kanal an. Wenn das Problem weiterhin besteht, versuchen Sie es mit einem funktionierenden Lautsprecher.

Wie vermeide ich Schäden an den Lautsprechern?

Überlasten Sie den Lautsprecher nicht und vermeiden Sie Clipping des Verstärkers. Schalten Sie den Verstärker immer aus, bevor Sie etwas anschließen oder abziehen. Überschreiten Sie nicht 85 dB zum Schutz des Gehörs. Verwenden Sie einen hochwertigen Verstärker ohne Gleichspannung am Ausgang.

Kann ich diesen Lautsprecher im Freien verwenden?

Er ist für den Innenbereich konzipiert. Im Freien treffen Sie Maßnahmen, um das Eindringen von Feuchtigkeit in den Lautsprecher zu verhindern, da diese seine Lebensdauer verkürzt.

Wie installiere ich den Lautsprecher an der Wand oder Decke?

Der Lautsprecher verfügt über Befestigungspunkte. Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die Montagetechniken und -vorschriften kennt. Während der Installation darf sich niemand unterhalb der Montagefläche befinden.

Was tun bei Brummen oder Störgeräuschen?

Überprüfen Sie die Erdung des gesamten Systems (Verstärker, Mischpult usw.). Stellen Sie sicher, dass die Kabel geschirmt sind und die Geräte nicht defekt sind. Ein konstantes Rauschen kommt normalerweise vom Verstärker oder der Quelle.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein trockenes Tuch zur Reinigung der Außenseite. Vermeiden Sie Flüssigkeiten, um die Komponenten nicht zu beschädigen. Schützen Sie den Lautsprecher vor Feuchtigkeit.

Kann ich den Lautsprecher selbst reparieren?

Nein. Der Lautsprecher enthält keine vom Benutzer austauschbaren Teile. Jegliche Reparatur muss von einem qualifizierten Techniker durchgeführt werden, andernfalls erlischt die Garantie.

Was ist die maximale Belastung, die ich auf den Lautsprecher stapeln kann?

Sie können bis zu 60 kg auf den Lautsprecher stapeln, vorausgesetzt, er steht auf einer ebenen und stabilen Oberfläche.

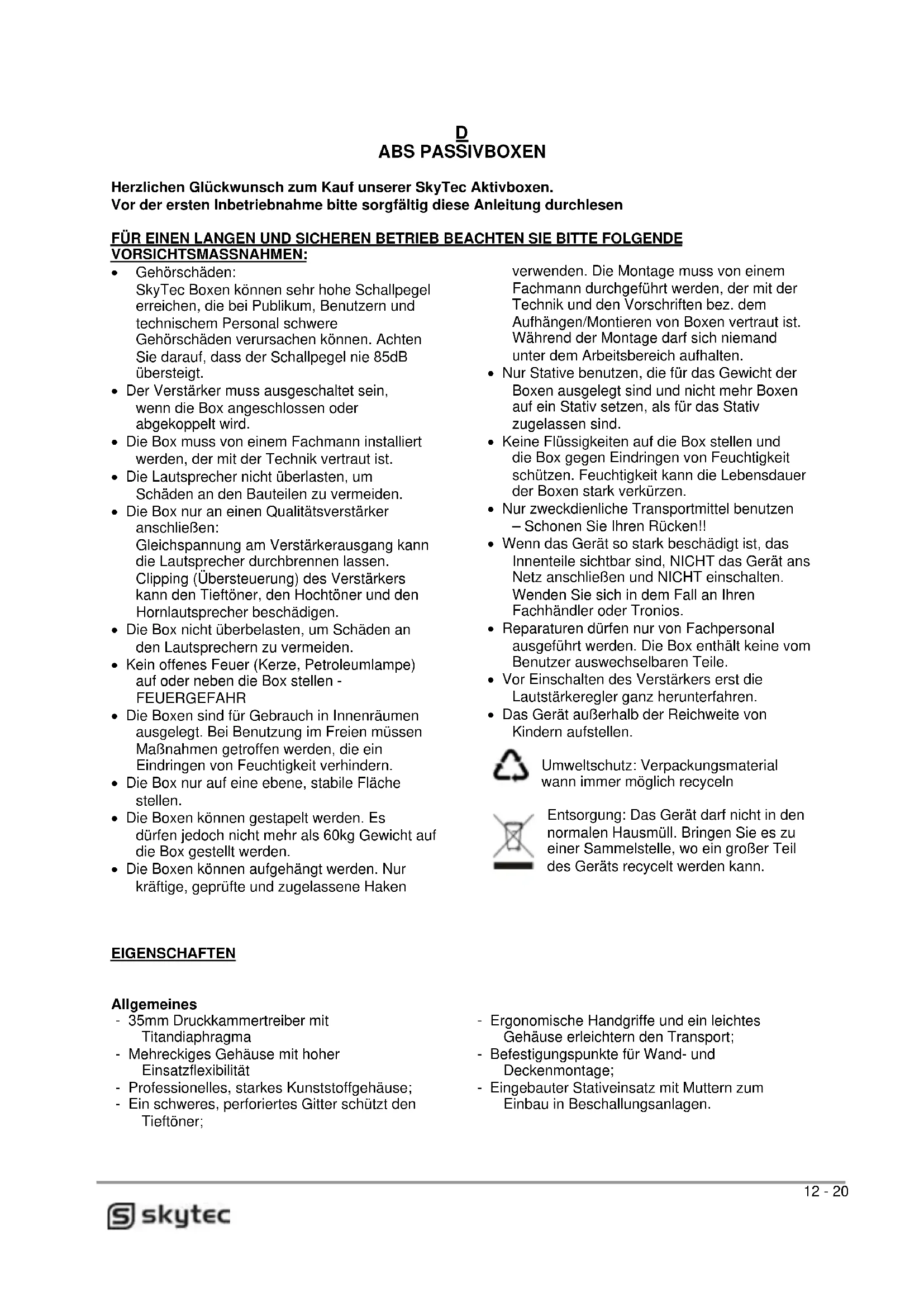

BEDIENUNGSANLEITUNG SP HiEnd Passive Speaker 170.304 Skytec

BEDIENUNGSCANLEITUNG

PRODUCTEIGENSCHAPPEN

Algemeen

Herzlichen Glückwunsch zum Kauf unserer SkyTec Aktivboxen. Vor der ersten Inbetriebnahmeitte sorgfaltigthese Anleitung durchlesen

FÜR EINEN LANGEN UND SICHEREN BETRIEB BEAuchtEN SIE BITTE FOLGENDE VORSICHTSMASSNAHMIEN:

Gehorschaden: SkyTec Boxen konnen sehr hohe Schallpegel erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen konnen. Achten Sie darauf, dass der Schallpegel nie 85dB übersteigt.
- Der Veränderer muss ausgeschalten sein, wenn die Box angeschlossen oder abgekoppelt wird.
Die Box muss von einem Fachmann installiert werden, der mit der Technik vertraut ist.
Die Lautspricher nicht überlasten, um Schaden an den Bauteilen zu vermeiden.
Die Box nur an einen Qualitätsverträker anschließen: Gleichspannung am Verträkerausgang kann die Laufsprecher durchbrennen halten. Clipping (Übersteuerung) des Verträkers kann den Tieftönner, den Hochtönner und den Hornlautsprecher beschädigen.
Die Box nicht überbelasten, um Schaden an den Laufsprechern zu vermeiden.
- Kein offenes Feuer (Kerze, Petroleumlampe) auf oder darüber die Box stellen - FEUERGEFAHR
Die Boxen sind fur Gebrauch in Innenräumen ausgelegt. Bei Benutzung im Freien müssen Maßnahmen getroffen werden, die ein Eindringen von Feuchtigkeit verhindern.
Die Box nur auf eine ebene, stabile Flächestellen.
Die Boxen können gestapelt werden. Es dürfen jedoch nicht mehr als 60kg Gewicht auf die Box gestellt werden.
Die Boxen konnen aufgehigt werden. Nur kräftige, geprüfte und zugelassene Haken

verwenden. Die Montage muss von einem Fachmann durchgeführt werden, der mit der Technik und den Vorschriften bez. dem Aufhängen/Montieren von Boxen vertraut ist. Wahrend der Montagearf sich niemand unter dem Arbeitsbereich aufhalten.

• Nur Stative benutzen, die für das Gewicht der Boxen ausgelegt sind und nicht mehr Boxen auf ein Stativ setzen, als für das Stativ zugelassen sind.
• Keine Flüssigkeiten auf die Box stellen und die Box gegen Eindringen von Feuchtigkeit schützen. Feuchtigkeit kann die Lebensdauer der Boxen stark verkurzen.
• Nur zweckdienliche Transportmittel benutzen - Schonen Sie ihren Rücken!!
• Wenn das Gerät so stark beschädigt ist, das Innenteile sightbar sind, NICHT das Gerät ans Netz anschließen und NICHT einschalten. Wenden Sie sich in dem Fall an ihren Fachhändler oder Tronios.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden. Die Box enthalt keine vom Benutzer auswechselbaren Teile.
• Vor Einschalten des Verständerkers erst die Lautstärkeregler ganz herunterfahren.
  Das Gerat außerhalb der Reichweite von Kindern aufstellen.

Umweltschutz: Verpackungsmaterial
wann immer möglich recycleln

Entsorgung: Das Gerätarf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Geräts recycliert werden kann.

EIGENSCHAFTEN

Allgemeines

• 35mm Druckkammertreiber mit Titandiaphragma
  -Mehreckiges Gehäuse mit hoher Einsatzflexibilität
• Professionelles, starkes Kunststoffgehäuse;

• Ein schweres, perforiertes Gitter schützt den Tieftoner;

• Ergonomische Handgriffe und ein leichtes Gehäuse erleichtern den Transport;

• Befestigungspunkte für Wand- und Deckenmontage;
• Eingebauter Stativeinsatz mit Muttern zum Einbau in Beschallungsanlagen.

Das Gehäuse

Das Gehäuse dieser Lautsprecherserie besteht aus Polypropylencopolymer, das in einem Stück gegessen werden kann, so dass nicht nur die Funktionalität, sondern auch die Ästhetik verbessert wird.

KABELVERBINDINGEN

These Laatsprecherserie ist mit 4-pol. Laatsprecherbuchsen bestückt, die durch eine Drehung befestigt werden. Die Boxen können auch parallel geschlossen werden. Für optimale Leistungen empfehlen wir ihren, nur speziell für diese Laatsprecher ausgelegte Kabel zu verwenden. Benutzen Sie keinen anderen Kabeltyp.

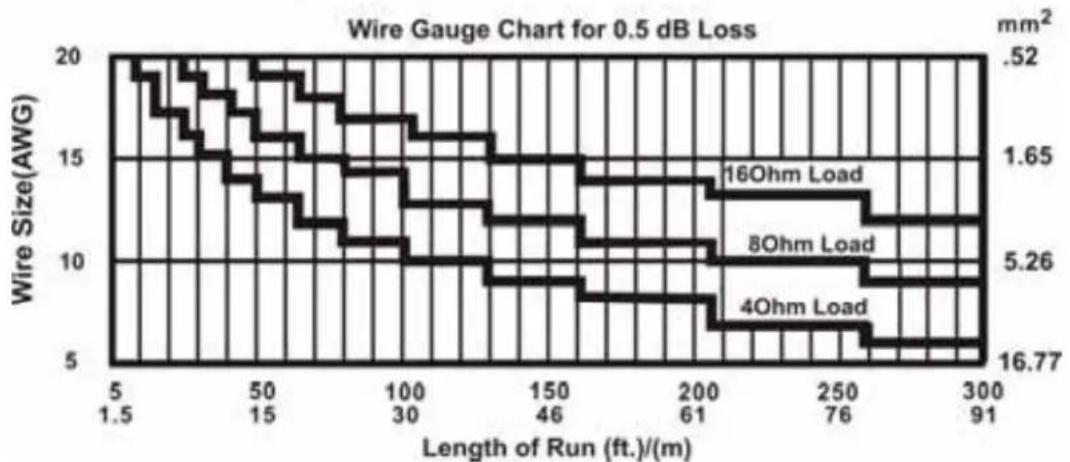

Es ist von hochster Wichtigkeit, das richtige Kabel zu benutzen. Wenn das Kabel zu dunn ist, Goes Leistung vom Verträger verloren. Wenn das Kabel einen zu niedrigen Dämpfungsfaktor aufweist, konnen die tiefen Töne verloren gehen, bevor Sie überhaupt den Laufsprecher erreichen. Die nachstehende Tabelle zeigt an, welchen Kabeltyp Sie benötigten im Hinblick auf Impedanz und Kabellänge.

Be der nachstehenden Tabelle messen Sie berücksichtigigen, dass 2 parallel geschalte 8 Ohm Kabel einen Widerstand von 4 Ohm ergeben (s. "Lautsprecher parallel schalten")

Laatsprecher parallel schalten

Der Anschluss von mehreren Laatsprechern an einen Verstärker kann den Verstärker beschädigen. Mit der nachstehenden Formel konnen Sie die kombinierte Impedanz mehrerer identischer Laatsprecher errechnen, die parallel geschaltet sind:

Impedanz eines einzelnen Laufsprechers Anzahl parallel geschalteter Laufsprecher

Lesen Sie in der Anleitung Ihres Verstärkers nach, wie viel Impedanz Ihr Verstärker verarbeiten kann.

EINGANGSFELD (nur für das 30cm & 38cm Modell)

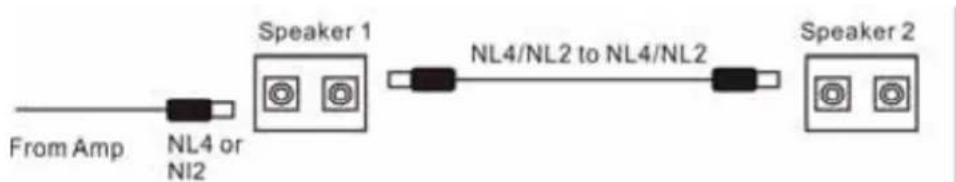

Durchscheidfunktion

Die beiden Verbinder auf der Rückseite der Boxen sind parallel gescheltet. Das bedeutet, das das Signal, dass Sie anlagen, am anderen Anschluss als Ausgangssignal behandelt wird. Dieses konnen Sie nun an eine andere Box anschließen, um die Boxen parallel zu schalten.

FEHLERDIAGNOSE

Prufen Sie zuerst, ob eine Box wirklich defekt ist, indem Sie die defekte Box durch eine andere austauschen, von der Sie safer worden, dass sie gut Funktioniert. Wenn mit dieser Box desselbe Problem auftritt, empfehlen wir Ihnen, die nachstehende Fehlerliste zu checken.

Kein Ausgangssignal

Wahrscheinliche Grunde Lösung

Lautsprecherkabel Nochmals alle Verbinder anschließen.

SchlieBen Sie neue, betriebsfähige Kabel an

Überprüfen Sie die Lötanschlüsse.

Drehen Sie die Schrauben der Bananenstecker und 4-pol. Verbinder gut fest

Prufen Sie den Zustand der Kabel und Verbinder

Verstärker Prufen Sie, ob der Kanal Ihres Verstärkers auch ein Signal empfängt.

Dazu besitzen die meisten Verstärker eine Signal-LED. Schlieben Sie die

Boxen an einen Funktionsfähigen Kanal des Verständers an.

Signalunterbrechungen

Wahrscheinliche Grunde Lösung

Schlechte Verbindung Defekte Lautspricher konnen Signalunterbrechungen hervorrufen,

aber es ist wahrscheinlicher, dass das Problem bei einem Kabel oder Verbinder liegt. Prüfen Sie die Lötanschlüsse und drehen Sie die Schrauben der Bananenstecker und der 4-pol. Verbinder fest.

Ständiges Brummen, Geräusch oder Summen

Wahrscheinliche Grunde Lösung

Defektes, elektrisches Gerät

in der Beschallungsanlage

Ein anhaltendes Gerausch kommt vom Verständner, Mixer, Prozessor

oder Audioquelle. Prufen Sie, ob ihre Anlage geerdet ist. Suchen Sie

nach gerauschvollen Geräten oder elektrischen Teilen. Prüfen Sie, ob die Kabel abgeschirmt sind.

Schlechte Wiedergabe der tiefen Frenzen

Wahrscheinliche Grunde Lösung

Falsche Verpolung Wenn zwei Boxen dicht beieinander stehen und verkehrt

angeschlossen sind, konnen sich ihre tiefen Frenzen gegenseitig ausschalten. Überprüfen Sie alle

Anschlusse und sorgen Sie davon, dass alle Boxen mit gleichem Kabel gleich angeschlossen sind.

Keine eigenmachtigen Reparaturen oder Veränderungen am Gerat vornehmen, sonst verfällt jeglicher Garantieanspruch.

Es besteht kein Anrecht auf Garantie bei Unfallen und Schaden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits- und Bedienhinweise in dieser Anleitung entstanden sind.

SkyTec übernimmt keine Haftung für Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind.
