SXD3000 - Recepteur SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur de puissance stéréo
Puissance de sortie	900 à 2000 Watts selon modèle
Nombre de canaux	2 (stéréo)
Traitement du signal	DSP intégré
Contrôle du volume	Potentiomètres rotatifs
Affichage	Écran LCD
Entrées	Non précisé
Sorties	Non précisé
Alimentation	Non précisé
Dimensions	Format rack 19 pouces
Poids	Non précisé
Protection	Non précisé
Utilisation recommandée	Sonorisation professionnelle
Marque	Non précisé
Modèles disponibles	3 modèles avec différentes puissances

FOIRE AUX QUESTIONS - SXD3000 SAMSON

Comment configurer le récepteur SAMSON SXD3000 ?

Pour configurer le récepteur SAMSON SXD3000, branchez-le à une source d'alimentation, allumez-le, puis utilisez le bouton de sélection pour choisir la fréquence souhaitée. Assurez-vous que le microphone ou l'émetteur est également réglé sur la même fréquence.

Que faire si le récepteur ne capte pas le signal ?

Vérifiez d'abord si le récepteur et l'émetteur sont sur la même fréquence. Assurez-vous que la distance entre les appareils n'est pas trop grande et qu'il n'y a pas d'obstacles majeurs entre eux. Si le problème persiste, essayez de remplacer les piles de l'émetteur.

Comment résoudre les interférences audio ?

Pour réduire les interférences audio, éloignez le récepteur d'autres appareils électroniques. Changez la fréquence de l'émetteur et du récepteur pour une fréquence moins encombrée. Utilisez également des câbles de haute qualité pour les connexions audio.

Le récepteur ne s'allume pas, que faire ?

Assurez-vous que le récepteur est correctement branché à une source d'alimentation. Vérifiez également l'état de l'adaptateur secteur. Si tout semble en ordre et qu'il ne s'allume toujours pas, contactez le service client pour assistance.

Comment régler le volume sur le SAMSON SXD3000 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le récepteur. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Puis-je utiliser le SAMSON SXD3000 avec d'autres émetteurs ?

Le SAMSON SXD3000 est conçu pour fonctionner avec les émetteurs de la même série SAMSON. L'utilisation d'émetteurs d'autres marques ou modèles peut entraîner des problèmes de compatibilité.

Comment effectuer une mise à jour du firmware ?

Pour mettre à jour le firmware, visitez le site web de SAMSON pour télécharger la dernière version. Suivez les instructions fournies pour connecter le récepteur à votre ordinateur et lancer la mise à jour.

Quelle est la portée maximale du SAMSON SXD3000 ?

Le SAMSON SXD3000 a une portée maximale d'environ 100 mètres en champ libre. La portée peut varier en fonction des obstacles et des interférences dans l'environnement.

MODE D'EMPLOI SXD3000 SAMSON

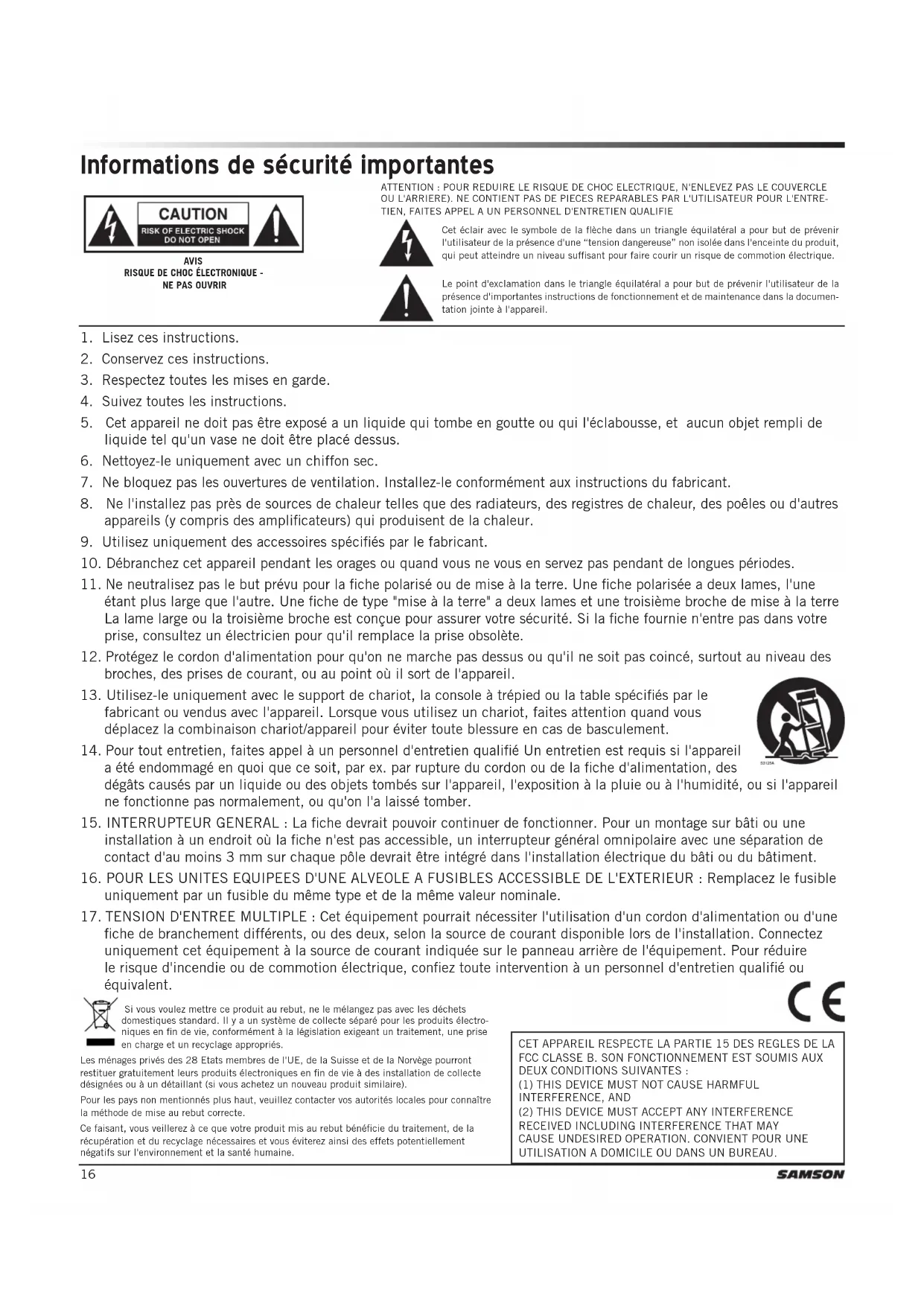

Informations de sécurité importantes

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR

ATTENTION : POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE OU L'ARRIERE). NE CONTIENT PAS DE PIECES REPARABLES PAR L'UTILISATEUR POUR L'ENTRETIEN, FAITES APPEL A UN PERSONNEL D'ENTRETIEN QUALIFIE

Cet éclair avec le symbole de la flèche dans un triangle équilatéral a pour but de prévenir l'utilisateur de la présence d'une "tension dangereuse" non isolée dans l'enceinte du produit, qui peut atteindre un niveau suffisant pour faire courir un risque de commotion électrique.

Le point d'exclamation dans le triangle équilatéral a pour but de prévenir l'utilisateur de la présence d'importantes instructions de fonctionnement et de maintenance dans la documentation jointe à l'appareil.

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Respectez toutes les mises en garde.

4. Suivez toutes les instructions.

5. Cet appareil ne doit pas être exposé a un liquide qui tombe en goutte ou qui l'éclabousse, et aucun objet rempli de liquide tel qu'un vase ne doit être placé dessus.

6. Nettoyez-le uniquement avec un chiffon sec.

7. Ne bloquez pas les ouvertures de ventilation. Installez-le conformément aux instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des amplificateurs) qui produisent de la chaleur.

9. Utilisez uniquement des accessoires spécifiés par le fabricant.

10. Débranchez cet appareil pendant les orages ou quand vous ne vous en servez pas pendant de longues périodes.

11. Ne neutralisez pas le but prévu pour la fiche polarisé ou de mise à la terre. Une fiche polarisée a deux lames, l'une étant plus large que l'autre. Une fiche de type "mise à la terre" a deux lames et une troisième broche de mise à la terre La lame large ou la troisième broche est conçue pour assurer votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour qu'il remplace la prise obsolète.

12. Protégez le cordon d'alimentation pour qu'on ne marche pas dessus ou qu'il ne soit pas coincé, surtout au niveau des broches, des prises de courant, ou au point où il sort de l'appareil.

13. Utilisez-le uniquement avec le support de chariot, la console à trépied ou la table spécifiés par le fabricant ou vendus avec l'appareil. Lorsque vous utilisez un chariot, faites attention quand vous déplacez la combinaison chariot/appareil pour éviter toute blessure en cas de basculement.

14. Pour tout entretien, faites appel à un personnel d'entretien qualifié Un entretien est requis si l'appareil a été endommagé en quoi que ce soit, par ex. par rupture du cordon ou de la fiche d'alimentation, des dégâts causés par un liquide ou des objets tombés sur l'appareil, l'exposition à la pluie ou à l'humidité, ou si l'appareil ne fonctionne pas normalement, ou qu'on l'a laissé tomber.

15. INTERRUPTEUR GENERAL : La fiche devrait pouvoir continuer de fonctionner. Pour un montage sur bâti ou une installation à un endroit où la fiche n'est pas accessible, un interrupteur général omnipolaire avec une séparation de contact d'au moins 3 mm sur chaque pôle devrait être intégré dans l'installation électrique du bâti ou du bâtiment.

16. POUR LES UNITES EQUIPEES D'UNE ALVEOLE A FUSIBLES ACCESSIBLE DE L'EXTERIEUR : Remplacez le fusible uniquement par un fusible du même type et de la même valeur nominale.

17. TENSION D'ENTREE MULTIPLE : Cet équipement pourrait nécessiter l'utilisation d'un cordon d'alimentation ou d'une fiche de branchement différents, ou des deux, selon la source de courant disponible lors de l'installation. Connectez uniquement cet équipement à la source de courant indiquée sur le panneau arrière de l'équipement. Pour réduire le risque d'incendie ou de commotion électrique, confiez toute intervention à un personnel d'entretien qualifié ou équivalent.

Si vous voulez mettre ce produit au rebut, ne le mélangez pas avec les déchets domestiques standard. Il y a un système de collecte séparé pour les produits électroniques en fin de vie, conformément à la législation exigeant un traitement, une prise en charge et un recyclage appropriés.

Les ménages privés des 28 Etats membres de l'UE, de la Suisse et de la Norvège pourront restituer gratuitement leurs produits électroniques en fin de vie à des installation de collecte désignées ou à un détaillant (si vous achetez un nouveau produit similaire).

Pour les pays non mentionnés plus haut, veuillez contacter vos autorités locales pour connaître la méthode de mise au rebut correcte.

Ce faisant, vous veillerez à ce que votre produit mis au rebut bénéficie du traitement, de la récupération et du recyclage nécessaires et vous éviterez ainsi des effets potentiellement négatifs sur l'environnement et la santé humaine.

CET APPAREIL RESPECTE LA PARTIE 15 DES REGLES DE LA FCC CLASSE B. SON FONCTIONNEMENT EST SOUMIS AUX DEUX CONDITIONS SUIVANTES :

Apprendre à utiliser l'Amplificateur de puissance SXD ..... 20

Références du panneau avant 21

Références arrière 22

Comment commencer - DSP 23

Préréglages 25

Exemples de configuration du système 26

Guide de câblage. 28

Spécifications 29

Introduction

Les amplificateurs de puissance stéréo Samson de série SXD ont été conçus pour fournir une sortie robuste et propre avec une faible distorsion et une large gamme dynamique, ainsi que la fiabilité exigée par des ingénieurs et installateurs de salle professionnels.

Le design commode à deux espaces sur bâti est compact, et pourtant il fournit une puissance appréciable, avec 2 x 450 Watts à 4 Ω pour le SXD3000, 2 x 750 Watts à 4 Ω pour le SXD5000, et 2 x 1000 Watts à 4 Ω pour le SXD7000 sur tout le spectre de fréquence, de 20 Hz à 20 kHz.

Le SXD a un DSP avec des fonctions complètes et un écran LCD sur le panneau avant avec des réglages pour les filtres passe-haut et passe-bas, un égaliseur trois bandes, un limitateur de sortie, un temps de retard pour l'alignement des haut-parleurs, et un verrouillage numérique de sécurité du pass-code pour garantir que les réglages ne soient pas modifiés accidentellement. Il y a aussi quatre préréglages conçus pour des configurations typiques de haut-parleur. Ces préréglages vous permettront de faire fonctionner rapidement votre système en affichant les paramètres qui sont essentiels pour l'arrangement de haut-parleurs.

Les connections d'entrée ont établies à la fois par des connexions équilibrées XLR et TRS équilibrées 1/4". Pour les sorties, le SXD de série fournit des bornes de raccordement standard, ainsi que des connecteurs Speakon®. Pour vous aider à régler les niveaux de fonctionnement corrects, le amplificateurs SXD comprennent des indicateurs à DEL de panneau avant Signal, Niveau de Sortie, Limitateur et Protection.

Comme tous les amplificateurs de puissance Samson, l'électronique interne de la série SXD s'appuie sur un solide noyau de puissance, avec des transformateurs toroïdaux surdimensionnés et de grands puits thermiques. Pour que les amplificateurs SXD continuent de tourner sans chauffer, ce modèle utilise le refroidissement par air forcé via un ventilateur à vitesse variable et sensible à la température, qui réduit considérablement le risque de problèmes thermiques et de surchauffe. Une protection à étages multiples pour la mise sous tension, la surchauffe, la surintensité, le court-circuit, une faible impédance de sortie et la tension c.c., garantit une haute fiabilité même dans les situations de sollicitation extrêmes.

Les amplificateurs SXD sont conçus pour les rigueurs soit d'un système de sonorisation portatif, soit d'un système d'installation fixe avec un châssis entièrement en acier, un montage sur bâti 19 pouces et des poignées de transport commode.

Optimisé pour les événements de son en direct, les lieux de culte, les installations commerciales et pour la gestion de système de sonorisation en direct, les amplificateurs SXD fourniront une puissance fiable pour n'importe quel concert ou manifestation. Sur les pages qui suivent, vous trouverez une description détaillée des nombreuses fonctionnalités de l'amplificateur de puissance de la série SXD, ainsi qu'une visite guidée de ses panneaux avant et arrière, des instructions étape par étape pour sa mise en service et son utilisation, et ses spécifications complètes.

Nous vous recommandons de conserver les données ci-après en guise de référence, ainsi qu'un duplicata de votre justificatif d'achat.

Numéro de série : ____

Date d'achat : ____

Nom du distributeur : ____

Avec un soin et une maintenance appropriés, votre amplificateur SXD fonctionnera sans problèmes pendant de longues années. Si jamais une intervention était nécessaire sur votre amplificateur, il faudra obtenir un numéro d'Autorisation de Retour (RA) avant de réexpédier votre unité à Samson. Sans ce numéro, l'unité ne sera pas acceptée. Veuillez téléphoner à Samson au 1-800-3SAMSON (1-800-372-6766) pour obtenir un numéro RA avant d'envoyer votre unité. Veuillez conserver le matériel d'emballage d'origine, et si possible, renvoyez-nous l'unité dans son carton d'origine. Si vous avez acheté votre amplificateur SXD hors des Etats-Unis, contactez votre distributeur local quant aux détails de garantie et aux informations d'entretien.

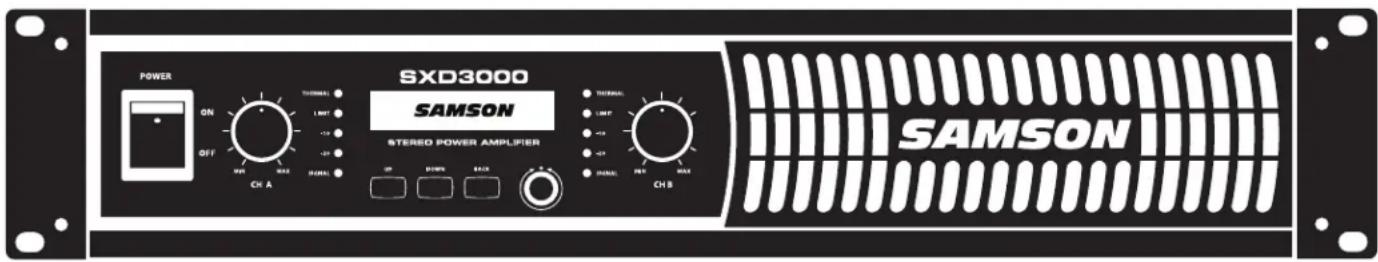

Caractéristiques

SXD3000 SAMSON STEREO POWER AMPLIFIER POWER ON OFF CH: A THERMAL LIMET -24 -23 SP DOWN BACK CH: B THERMAL LIMET -24 -23 SP DOWN BACK CH: B THERMAL LIMET -24 -23 SP DOWN BACK CH: B

• Puissance élevée pour les performances et configurations d'installation du haut-parleur : SXD3000 2 x 300 Watts à 8 Ω et 2 x 450 Watts à 4 Ω SXD5000 2 x 400 Watts à 8 Ω et 2 x 750 Watts à 4 Ω SXD7000 2 x 550 Watts à 8 Ω et 2 x 1000 Watts à 4 Ω
• La technologie DSP à hautes performances permet une maîtrise totale de nombreuses fonctionnalités de performances
• Le "Digital Security Lock" empêche toutes modifications indésirables des réglages du DSP.
• Un écran LCD sur panneau avant pour naviguer parmi les réglages du DSP, y compris Filtres, EQ, Limitateur, Retard, etc.
• Son limpide et clair 0,02 % THD, gamme dynamique de 100 dB, et réponse de fréquence de 20 Hz à 20 kHz, garantie de qualité sonore ultra-propre
• Réglages de niveau indépendants pour chaque canal permettant des réglages précis.
• Des indicateurs de signaux DEL pour chaque canal affichent en permanence les niveaux des signaux d'entrée et de sortie.
• Un ventilateur à vitesse variable et sensible à la température fournit des performances fiables sans problèmes thermiques et de surchauffe.
• Un circuit de relais de protection qui préserve contre la surchauffe ou contre les conditions de câblage défectueuses, y compris les “cognements” lors de la mise sous tension ou hors tension.
• Les connecteurs d'entrée pour chaque canal permettent d'enficher des fiches XLR équilibrées ou TRS 1/4 de pouce équilibrées
• Les connexions de sortie sont établies par des bornes de raccordement et des connecteurs Speakon®.
• La série SXD peut être montée sur n'importe quelle baie standard 19", ce qui permet d'intégrer facilement l'amplificateur dans tout équipement de sonorisation fixe ou mobile.
• Sa solide construction permet d'emmener sans crainte la série SXD sur les routes

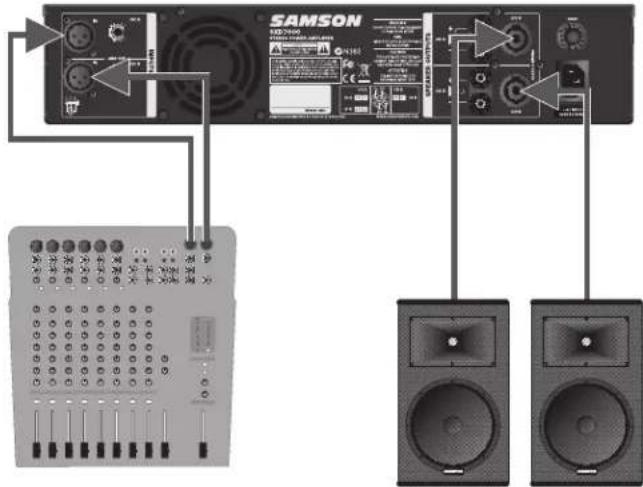

Apprendre à utiliser l'Amplificateur de puissance SXD

La mise en place de votre série SXD est une procédure simple qui ne prend que quelques minutes :

Enlevez tout le matériel d'emballage (conservez-le au cas où vos unités ont besoin d'une intervention future) et choisissez l'emplacement physique de l'amplificateur : il peut être utilisé de manière autonome ou monté sur un bâti standard 19", où il a besoin de deux espaces sur bâti. Lorsqu'il est installé, veillez à ce qu'il n'y ait pas d'obstructions devant les panneaux avant et arrière et qu'il y ait une bonne ventilation autour de toute l'unité.

CH A RESET CH B - AC INPUT 230V 50/60Cr

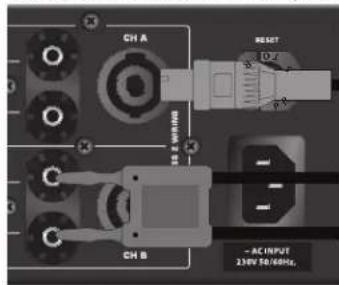

Établissez le raccordement des haut-parleurs en utilisant le bornes de raccordement ou les connecteurs de sortie Speakon® sur le panneau arrière. Ce n'est jamais une bonne chose de mettre sous tension un amplificateur qui n'est pas raccordé à des haut-parleurs.

IN CH A IN LINK/OUT CH B 1 2

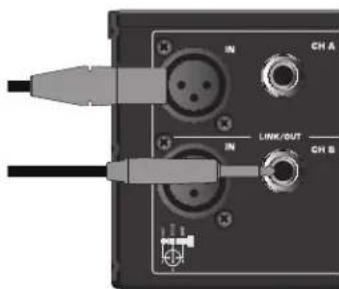

Puis établissez les raccordements d'entrée de signaux en utilisant les connecteurs d'entrée sur le panneau arrière. (si vous utilisez la série SXD en mode Parallèle de canal A, utilisez uniquement l'entrée de canal A). Si votre mélangeur a des sorties équilibrées, nous recommandons d'utiliser un câblage et des connecteurs à trois conducteurs.

Sur le panneau avant de la série SXD, tournez les commandes de niveau des deux canaux entièrement dans le sens antihoraire (sur leur réglage "MIN"). Ensuite, raccordez le câble "IEC" de gros calibre à 3 broches fourni au connecteur IEC du panneau arrière et à n'importe quelle prise c.a. mise à la terre.

Amenez l'interrupteur sur la position ON.

Appliquez un signal d'entrée sur la série SXD à +4 dBu, à peu près (s'il transmet un signal d'un mélangeur, réglez les compteurs de sortie sur environ 0 vu). Pendant que le signal d'entrée est présent, augmentez lentement les niveaux du canal jusqu'à ce que le niveau de son souhaité soit atteint. Les indicateurs à DEL SIGNAL et Limitateur à côté de chaque commande d'entrée de canal vous afficheront la sortie de puissance continue de la série SXD pendant le passage du signal. Pour obtenir le meilleur rapport signal/bruit, la série SXD doit normalement fonctionner avec les commandes d'entrée de canal au niveau maximum ou tout près (sens entièrement horaire, sur la position "MAX") et les segments LIMITATEUR devraient s'allumer occasionnellement (mais pas fréquemment) aux niveaux de crête. Si vous vous servez d'un mélangeur ayant une commande de niveau de sortie maîtresse, utilisez-le pour atténuer le signal selon ce qui est nécessaire pour atteindre le niveau de haut-parleur souhaité.

SAMSON 12.0000 SAMSUNG 12.0000 SAMSUNG 12.0000 SAMSUNG 12.0000 SAMSUNG 12.0000 SAMSUNG 12.0000 SAMSUNG 12.0000 SAMSUNG 12.0000 SAMSUNG 12.0000 SAMSUNG 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12, 12,

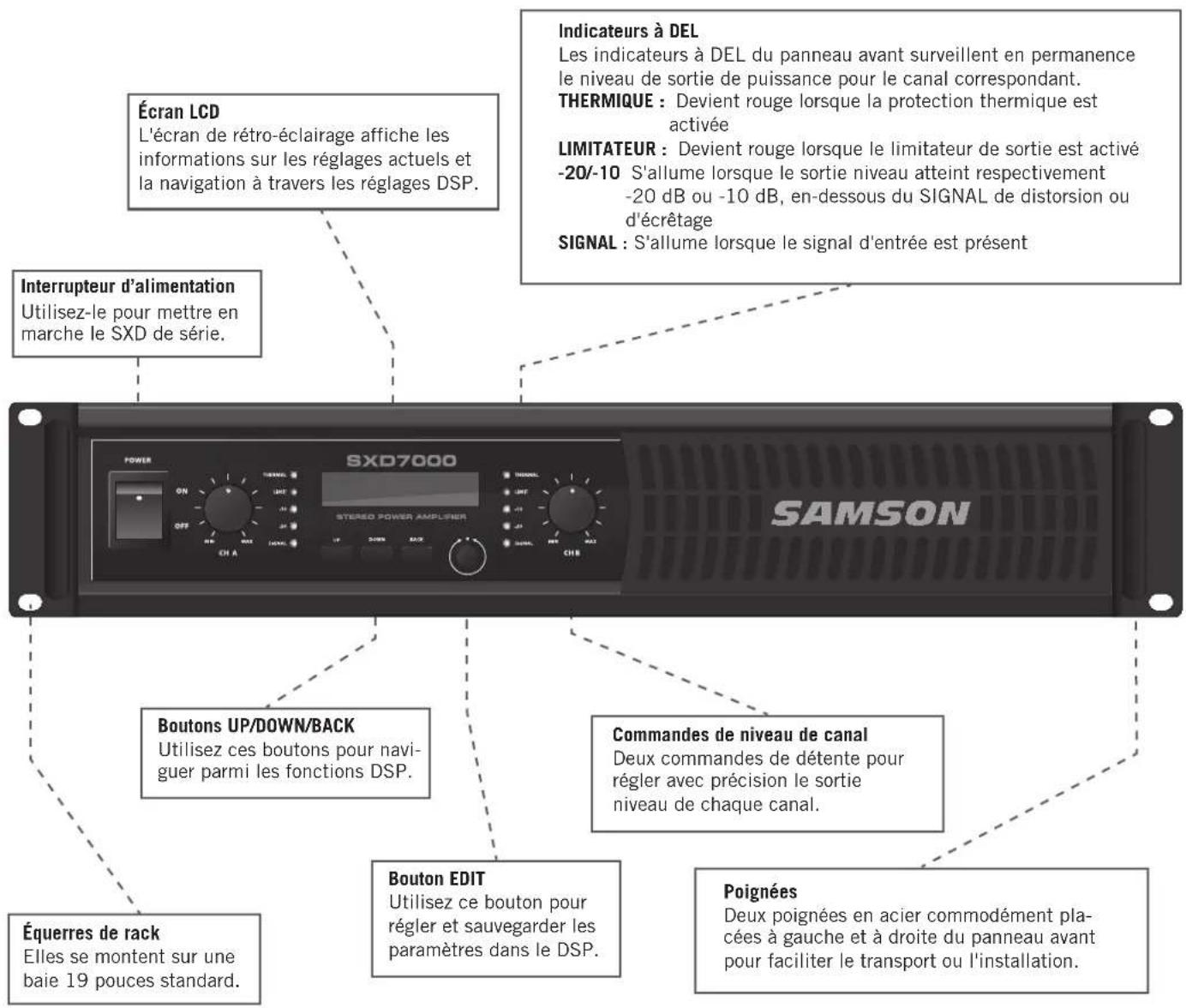

Références du panneau avant

Écran LCD L'écran de rétro-éclairage affiche les informations sur les réglages actuels et la navigation à travers les réglages DSP. Interrupteur d'alimentation Utilisez-le pour mettre en marche le SXD de série. SXD7000 INDicateurs à DEL Les indicateurs à DEL du panneau avant surveillent en permanence le niveau de sortie de puissance pour le canal correspondant. THERMIQUE : Devient rouge lorsque la protection thermique est activée LIMITATEUR : Devient rouge lorsque le limitateur de sortie est activé -20/-10 S'allume lorsque le sortie niveau atteint respectivement -20 dB ou -10 dB, en-dessous du SIGNAL de distorsion ou d'écrêtage SIGNAL : S'allume lorsque le signal d'entrée est présent Boutons UP/DOWN/BACK Utilisez ces boutons pour naviguer parmi les fonctions DSP. Commandes de niveau de canal Deux commandes de détente pour régler avec précision le sortie niveau de chaque canal. Bouton EDIT Utilisez ce bouton pour régler et sauvegarder les paramètres dans le DSP. Poignées Deux poignées en acier commodément placées à gauche et à droite du panneau avant pour faciliter le transport ou l'installation. Équerres de rack Elles se montent sur une baie 19 pouces standard.

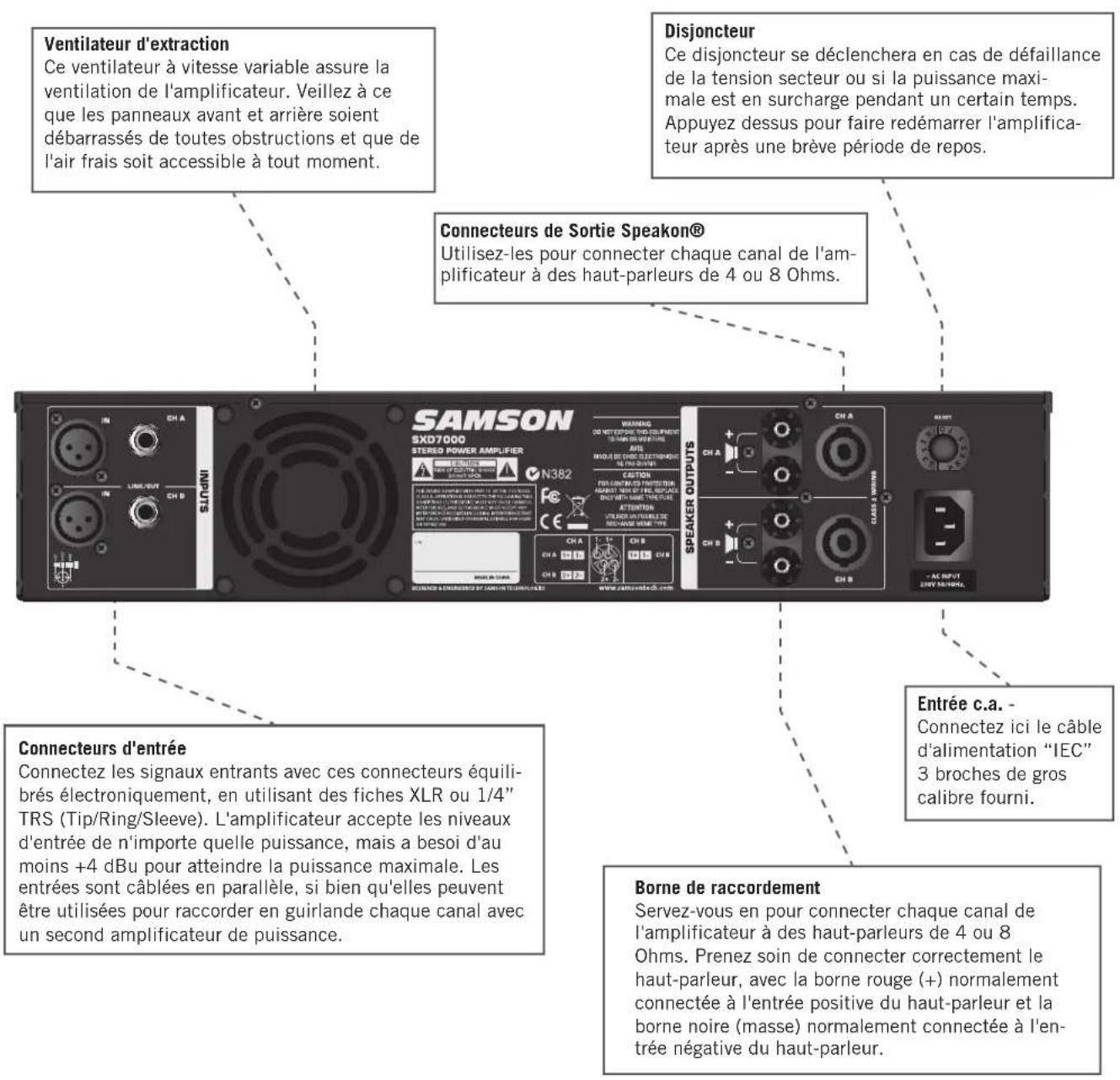

Références arrière

Comment commencer - DSP

L'amplificateur de puissance SXD comprend un DSP sophistiqué à hautes performances, avec une commande pour l'acheminement de l'entrée et de la sortie, un réseau de filtres, EQ, le limitateur, et un retard d'alignement. Suivez ces étapes pour naviguer parmi les réglages DSP internes à SXD :

1. Mettez le SXD sous tension. L'écran de démarrage sera affiché (figure 1).
2. Appuyez sur les boutons UP & DOWN pour parcourir les paramètres DSP (figure 2).
3. Faites tourner le bouton EDIT pour effectuer les réglages. Une case clignotera dans le coin supérieur droit lorsqu'un réglage a été changé (figure 3).
4. Appuyez sur le bouton EDIT pour confirmer et adopter les changements. Appuyez sur un autre bouton pour annuler le réglage.
5. Appuyez sur le bouton BACK pour quitter un paramètre et revenir au niveau supérieur du menu.

Préinitialisation - Choisissez soit le Mode Manuel, qui fournit un accès à toute la série de paramètres réglables, ou à partir des quatre préréglages des haut-parleurs : 2 full range, Mono 2 pleine gamme, Mono bidirectionnel, Sub/Sat, ou 2 subs.

E/S - L'écran E/S modifie les réglages de la manière dont les entrées seront acheminées à travers le DSP vers les connecteurs de sortie.

Stéréo : Entrée canal A -> Sortie canal A & Entrée canal B -> Sortie anal B Les entrées de canal A et de canal B sont mélangées, chaque commande de niveau adapte le niveau de sortie correspondant de la liaison Mono A+B : Les entrées de canal A et de canal B sont mélangées, la commande de niveau de canal A adapte le niveau de sortie des canaux A et B Parallèle A double : L'entrée du canal A est transmise vers les sorties des canaux A et B, chaque commande de niveau adapte le niveau de sortie correspondant Liaison A parallèle : L'entrée du canal A est transmise vers les sorties des canaux A et B, chaque commande de niveau adapte le niveau de sortie pour les deux canaux.

Filtre (Mode manuel) - La section du filtre vous permet de construire votre propre filtre passif ou ajouter la protection du haut-parleur en réglant les limites supérieure et inférieur de la largeur de bande audio.

Filtre canal A - Appuyez sur le bouton Edit pour saisir les paramètres du filtre pour le canal A.

Filtre canal B - Appuyez sur le bouton Edit pour saisir les paramètres du filtre pour le canal B. Si le filtre du canal A est activé, le filtre du canal B peut être ajusté sur les mêmes réglages en choisissant A=B.

LPF Freq - Faites tourner le bouton EDIT pour régler la fréquence du filtre passe-bas.

LPF Slope - Faites tourner le bouton EDIT pour régler le type de filtre et la pente de diminution en dB par octave.

HPF Freq - Faites tourner le bouton EDIT pour régler la fréquence du filtre passe-haut.

HPF Slope - Faites tourner le bouton EDIT pour régler le filtre type et la pente de diminution en dB par octave.

X-Over (préréglage de haut-parleur) - Quand vous utilisez un préréglage de haut-parleur, les filtres sont déjà configurés pour un filtre passif. Cela vous permet de régler aisément la fréquence de filtre passif pour la configuration de votre haut-parleur.

Compensation de Gain (Mode manuel) - Cet réglage vous permet de régler une balance globale entre les sorties de l'amplificateur. Cela vous permet de compenser la différence de niveau de sortie des haut-parleurs dans un système sans être obligé d'ajuster constamment les commandes de niveau de panneau avant.

Comment commencer - DSP

EQ - En mode manuel, il y a trois filtres EQ par canal. Le réglage basse fréquence peut être réglé sur un Filtre Basse Fréquence ou sur un égaliseur paramétrique (PEQ) avec Fréquence, Q, et Réglages de gain. La bande centrale est un égaliseur paramétrique (PEQ) avec Fréquence, Q, et Réglages de gain. La bande haute fréquence peut être réglée sur un Filtre Haute Fréquence ou une bande paramétrique (PEQ). Appuyez sur le bouton Edit pour saisir les paramètres EQ. Si l'EQ de canal A est réglé sur ON, le canal B peut être réglé sur les mêmes réglages en choisissant A=B. Si vous utilisez un préréglage de haut-parleur, le SXD offre sept courbes de fréquences EQ préréglées pour qu'elles correspondent à votre réglage de performances : DJ, Vocal, Live Sound, Install, Rock, Dance, Jazz.

Limitateur - Le limitateur fournit une protection supplémentaire de vos haut-parleurs contre la surcharge. Appuyez sur le bouton EDIT pour régler. Le Limitateur peut être réglé sur -1dB, -3dB, et -9dB.

Retard - Le temps de retard peut être utilisé pour aligner les haut-parleurs dans un système. C'est utile lorsque vous utilisez un caisson d'extrêmes graves (subwoofer) et des haut-parleurs satellite pour l'avant du système pour garantir que les haut-parleurs soient en phase pour des performances optimales. Cliquez sur le bouton Edit pour régler. Les réglages de Retard sont affichés en millisecondes, pouces/pieds, et centimètres/mètres.

Montage - En mode de montage (Setup), l'amplificateur peut être verrouillé et l'utilisateur peut créer un code à 4 chiffres afin d'éviter que les réglages ne soient pas modifiés accidentellement. Cliquez pour régler le Code de verrouillage. Faites tourner le bouton EDIT pour régler le numéro de code, et appuyez sur les boutons DOWN et UP pour passer d'un chiffre à l'autre. Cliquez sur le bouton EDIT pour régler le code de verrouillage.

Si vous avez oublié votre Code de verrouillage, vous pouvez le réinitialiser en désactivant l'amplificateur, Ensuite, tout en restant appuyé sur les boutons UP et DOWN, remettez sous tension.

Réinitialisation d'usine - Cela règle à nouveau tous les paramètres et préréglages sur les réglages par défaut d'usine d'origine.

Préréglages

Le SXD DSP comprend 4 préréglages de haut-parleurs qui vous permettront de faire fonctionner rapidement votre amplificateur avec votre configuration de haut-parleurs. Les préréglages affichent uniquement les paramètres qui sont cruciaux pour l'arrangement des haut-parleurs. Si vous avez besoin de réglages supplémentaires, tous les réglages de paramètres sont disponibles en mode manuel. Voici des configurations de câblage typiques pour les 4 préréglages.

2 gamme complète

Mono bidirectionnelle (Entrée Mono liaisons A+B)

Exemples de configuration du système

Configurations typiques d'amplificateur SXD et de haut-parleurs pour chaque réglage d'Entrée et de Sortie (E/S) dans le DSP

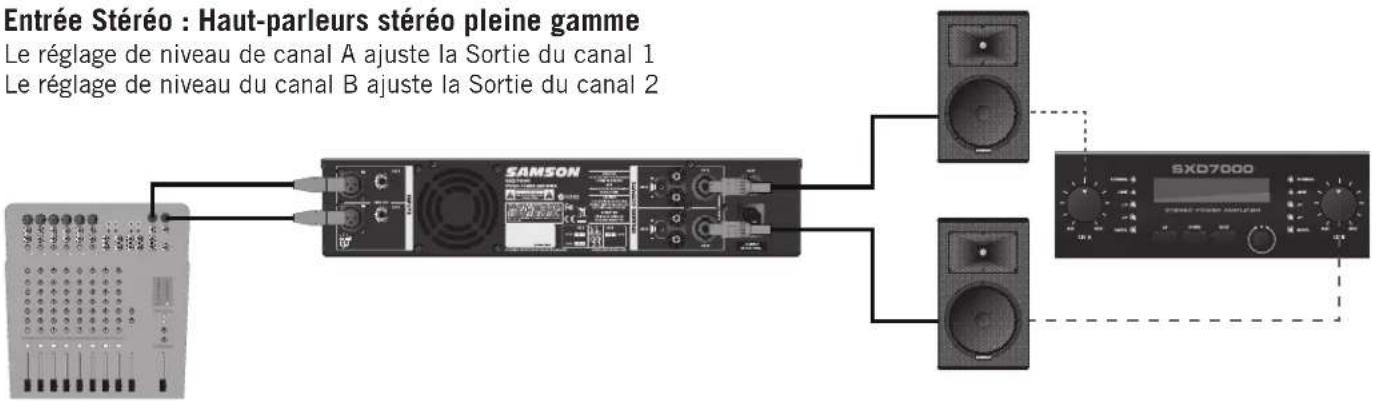

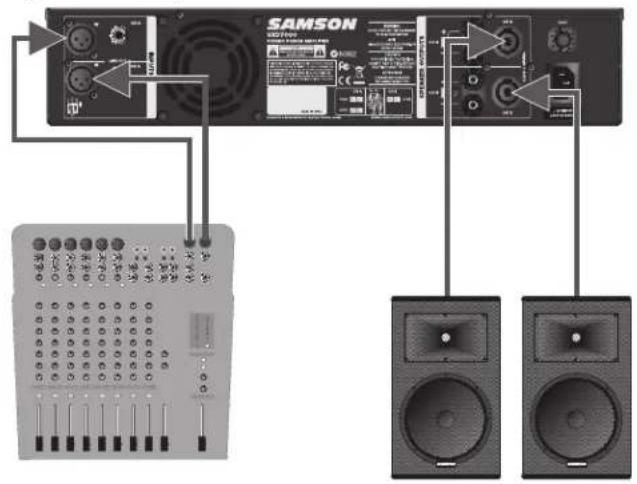

Entrée Stéréo : Haut-parleurs stéréo pleine gamme

Le réglage de niveau de canal A ajuste la Sortie du canal 1 Le réglage de niveau du canal B ajuste la Sortie du canal 2


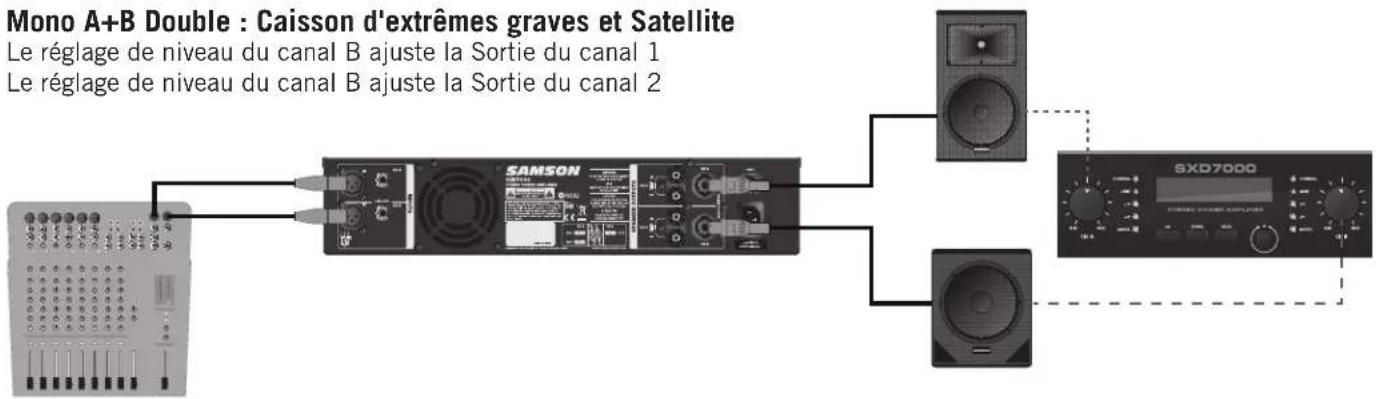

Mono A+B Double : Caisson d'extrêmes graves et Satellite

Le réglage de niveau du canal B ajuste la Sortie du canal 1 Le réglage de niveau du canal B ajuste la Sortie du canal 2


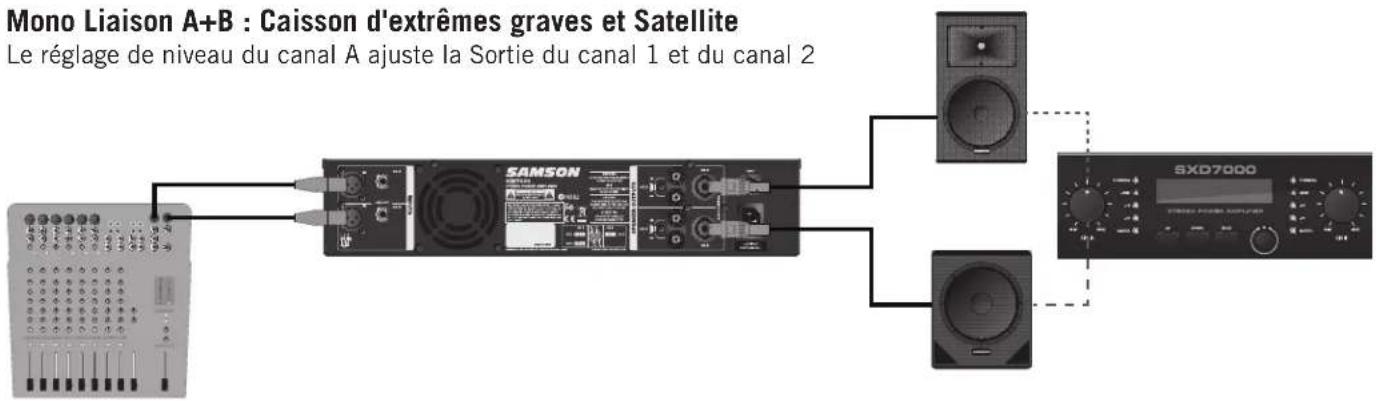

Mono Liaison A+B : Caisson d'extrêmes graves et Satellite

Le réglage de niveau du canal A ajuste la Sortie du canal 1 et du canal 2

Exemples de configuration du système

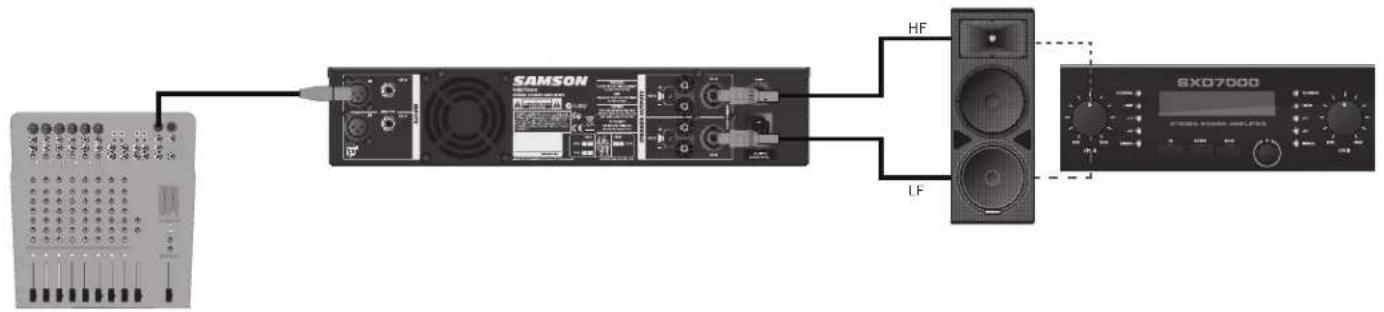

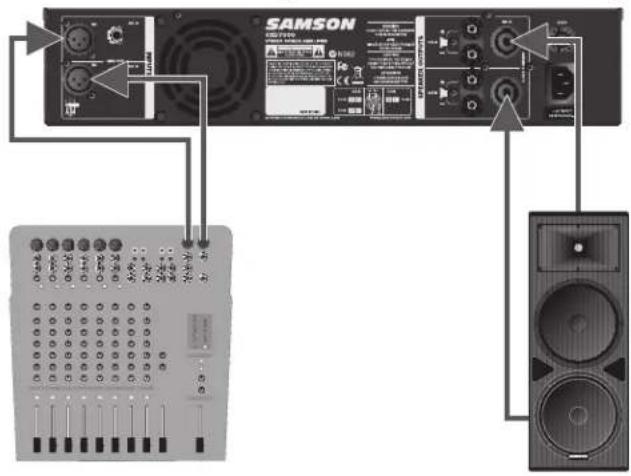

Liaison parallèle A : Armoire mono bidirectionnelle

Le réglage de niveau du canal A ajuste la Sortie du canal 1 et du canal 2

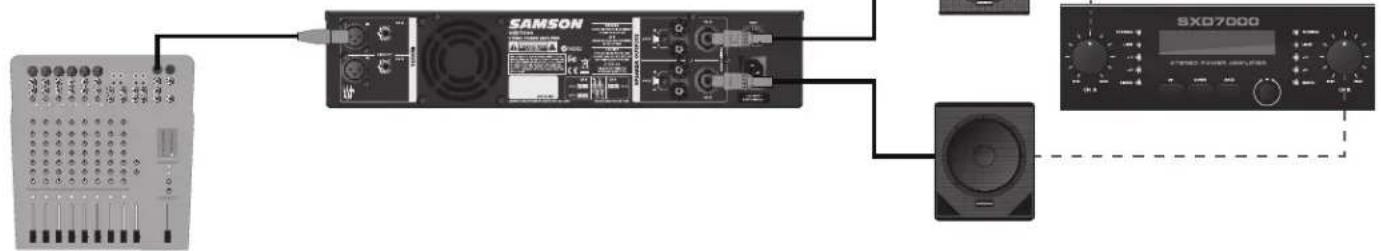

Parallèle A Double : Caisson d'extrêmes graves et Satellite

Le réglage de niveau du canal B ajuste la Sortie du canal 1 Le réglage de niveau du canal B ajuste la Sortie du canal 2

Guide de câblage

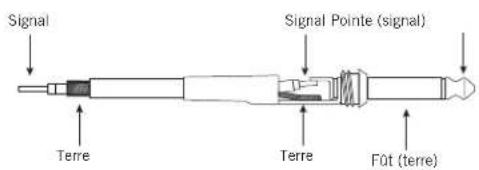

Connecteur ¼" non équilibré

Signal Terre Terre Fût (terre) Signal Pointe (signal)

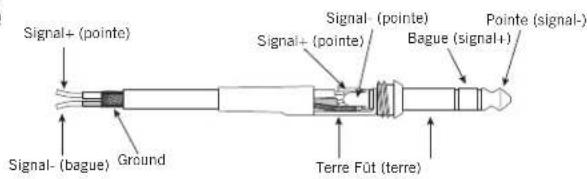

Connecteur TRS 1/4" équilibré

Signal+ (pointe) Signal- (bague) Ground Signal- (pointe) Bague (signal+) Terre Füt (terre) Signal- (pointe) Pointe (signal-)

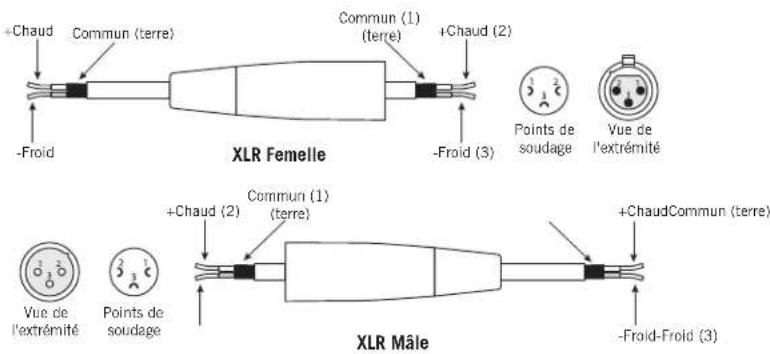

Connecteur XLR équilibré

+Chaud Commun (terre) Commun (1) (terre) +Chaud (2) -Froid Points de soudage Vue de l'extrémité -XLR Femelle +Chaud (2) Commun (1) (terre) +ChaudCommun (terre) -Vue de l'extrémité Points de soudage -XLR Mâle -Froid-Froid (3)

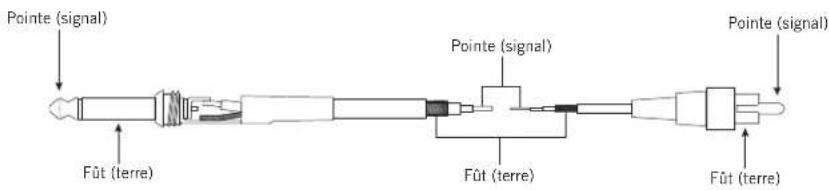

Connecteur pour PC

Pointe (signal) Fût (terre) Pointe (signal) Fût (terre) Fût (terre) Pointe (signal)

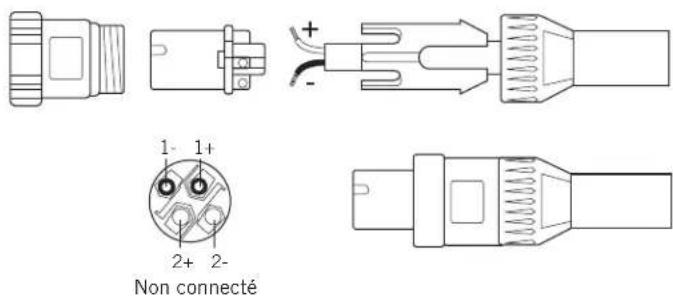

Guide de câblage Speakon®

1- 1+ 2+ 2- Non connecté

Spécifications

Modèle SXD3000 SXD5000 SXD7000
Puissance de sortie nominale
Stéréo à 2 canaux entraînés		8 Ohms 300 W 500 W	700 W
		4 Ohms 450 W 750 W	1000 W
Rapport signal/bruit (20 Hz-20 k) 100 dB
Distorsion (SMPTE-IM) 0,02%
Sensibilité de l'entrée à 8 Ohms de Gain de tension 5 dBu
Gain de tension à 8 Ohms 30 dB 32 dB			34 dB
Circuits de Sortie			AB	2 niveaux Classe H	2 niveaux Classe H
Consommation de courant (115 V c.a./230 V c.a.)
à 1/8e de la puissance nominale 4 Ohms			4,5 A 6,6 A	3,8 A 5,36A	5,5 A 7,96A
à 1/3 de la puissance nominale 4 Ohms			7,2 A 10 A	10 A 13,6 A	9,2 A 16,4 A
à la puissance nominale de 4 Ohms, max.			10 A 15,9 A	13,6 A 23,8 A	16 A 35,2 A
Distorsion (typique à 4 Ohms)
20 Hz-20 kHz,10 dB sous la puissance nominale			0,02%
1 kHz, puissance nominale			1 %
Réponse de fréquence à 8 Ohms 1 Watt			0/-1 dB : 20 Hz-20 kHz
Facteur d'amortissement (400 Hz)			120
Impédance d'entrée			20 KOhms (équilibré)
Ecrêtage de l'entrée			10 Vrms (22 dBu)
Refroidissement			Refroidissement par ventilateur à vitesse variable continue
Connecteurs (chaque canal)		Entrées	XLR 3 broches et 1⁄4"TRS, équilibré
		Sorties	Borne de raccordement et Speakon®
Éléments de commande			Interrupteur d'alimentation, volume de canal A et de canal B Commande IRF Boutons UP, DOWN, BACK & codeur/bouton EDIT
Indicateurs			Signal, -20dB, -10dB, Limite, Thermique
Protection			Court-Circuit, Circuit Ouvert, Thermique, protection RF, Charge protégée contre les défauts c.c.
DSP	Écran		LCD 2x16 caractères
	Modes		Mode manuel, 2 pleine gamme, Mono bidirectionnel, Sub/Sat, 2 Subs
	Réglages E/S		Stéréo, Mono A+B Double, Mono Liaison A+B, Parallèle A Double, Parallèle
	Fonction Digital Dynamics		Filtre, Filtre passif, Compensation de Gain, EQ, Limitateur
	Fonction Digital Delay		Maxi 20 ms par canal
	fonction Digital EQ par canal		f0 : 1/12 Octave à 20~20 kHz, Gain : +/- 12 dB, Q : 0.5.5,0 Préréglages DJ, Vocal, Live Sound, Install, Rock, Dance, Jazz.
	Configuration		Commandes de verrouillage avec code, réinitialisation d'usine
Dimensions (Lxlxh)			19" x 13" x 3.5" (482 mm x 330 mm x 88 mm)
Poids net			26.4lbs / 12kg	28.6lbs / 13kg	33lb
