RVP201 - Thermostat SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat de régulation de chauffage
Marque	Siemens
Modèle	RVP201
Dimensions (montage frontal)	138 × 92 mm (découpe), profondeur environ 30 mm
Poids	Environ 200 g
Alimentation	230 V AC, 50 Hz
Température ambiante admissible	0 à 50 °C
Fonctions principales	Régulation de la température de départ, commande de brûleur ou vanne mélangeuse, commande à distance, fonction hors gel, priorité ECS (RVP211), réduction rapide
Types de régulation	Tout ou rien (2 points) ou progressive (3 points)
Entrées	Sonde extérieure (B9), sonde de départ/chaudière (B1), sonde ECS (B3 sur RVP211), contact externe, appareil d'ambiance (A6)
Sorties	Brûleur (E1), pompe de chauffage (M1), servomoteur vanne (Y1/Y2), pompe charge ECS (M3 sur RVP211)
Affichage et commandes	Voyant Override, sélecteur de mode (Auto, Réduit, Confort, ECS), potentiomètres de réglage, commutateurs de codage, emplacement pour horloge
Longueur maximale des câbles de sonde	30 m (0,6 mm²), 50 m (0,5 mm²), 80 m (1,0 mm²), 120 m (1,5 mm²)
Entretien et nettoyage	Aucun entretien spécifique requis. Nettoyer avec un chiffon sec.
Sécurité	Protection contre les coupures de courant (horloge se remet à l'heure), fonction hors gel, limitation de température de départ (réglable), respect des normes EN 60730
Pièces détachées et réparabilité	Horloge amovible, socle, couvercle. Pas de pièces détachées consommables. Réparation par un professionnel.
Informations générales	Notice d'utilisation et d'installation disponible en plusieurs langues. Montage mural, sur rail ou frontal. Utilisable pour chauffage par radiateurs ou plancher chauffant (avec limitation).

FOIRE AUX QUESTIONS - RVP201 SIEMENS

Où installer le thermostat RVP201 ?

Le thermostat doit être installé dans un local sec, par exemple la chaufferie. La température ambiante admissible est de 0 à 50 °C. Le montage peut se faire dans une armoire de commande, sur un rail (EN 60715) ou en façade d'un pupitre.

Quels types de câbles utiliser pour les sondes ?

Utilisez du câble en cuivre. Les longueurs maximales sont : 30 m pour du 0,6 mm de diamètre, 50 m pour du 0,5 mm², 80 m pour du 1,0 mm² et 120 m pour du 1,5 mm². Évitez de placer les câbles de sonde parallèlement aux câbles secteur.

Comment régler la caractéristique de chauffe ?

La caractéristique de chauffe se règle à l'aide du potentiomètre correspondant (bouton 4). La valeur doit être définie selon le projet. En l'absence de consigne, commencez par un réglage de 0,25 puis ajustez selon la température extérieure.

Que faire si le voyant Override clignote ou est allumé ?

Si le voyant clignote, cela indique un défaut de câblage de la sonde. Vérifiez les connexions. S'il est allumé, une commande à distance (appareil d'ambiance ou contact externe) court-circuite le régulateur. Réglez l'appareil d'ambiance sur le mode souhaité ou ouvrez le contact externe.

Comment mettre en service la charge d'eau sanitaire (RVP211) ?

Placez le sélecteur sur la position ECS (charge d'eau sanitaire). Réglez le bouton de température ECS à 60 °C. La pompe de charge ou la vanne de dérivation doit s'activer. Ensuite, baissez à 10 °C pour vérifier l'arrêt. Revenez à 55 °C (réglage usine).

Comment régler la limitation maximale de température de départ ?

Utilisez le potentiomètre 11 (limitation max). La plage de réglage est de 10 à 100 °C. Pour un plancher chauffant, réglez au maximum 55 °C. Mettez sur Off pour désactiver la fonction.

Que faire en cas de coupure de courant ?

Après une coupure, l'horloge se remet à l'heure en mode accéléré. Vous pouvez interrompre cette mise à l'heure en basculant brièvement le sélecteur sur un autre mode, puis revenir au mode désiré. Réglez ensuite l'horloge manuellement.

Comment monter le thermostat sur un rail ?

Installez d'abord le profilé support. Séparez le socle de l'appareil. Défoncez les ouvertures pour presse-étoupe si nécessaire. Mettez en place le socle avec le repère 'TOP' vers le haut. Fixez le socle selon le type de rail, puis câblez les bornes.

Quelle est la différence entre les modes Auto et Confort ?

Le mode Auto suit les programmations de l'horloge (périodes de confort et de réduit). Le mode Confort (symbole soleil) maintient la température de confort en permanence, sans tenir compte de l'horloge. Utilisez le sélecteur pour choisir.

Puis-je utiliser le RVP201 avec un plancher chauffant ?

Oui, mais vous devez régler la limitation maximale de température de départ à 55 °C maximum et vérifier que le thermostat de sécurité est correctement réglé. La fonction hors gel doit être active. Assurez-vous que la température de départ ne dépasse pas la valeur admissible.

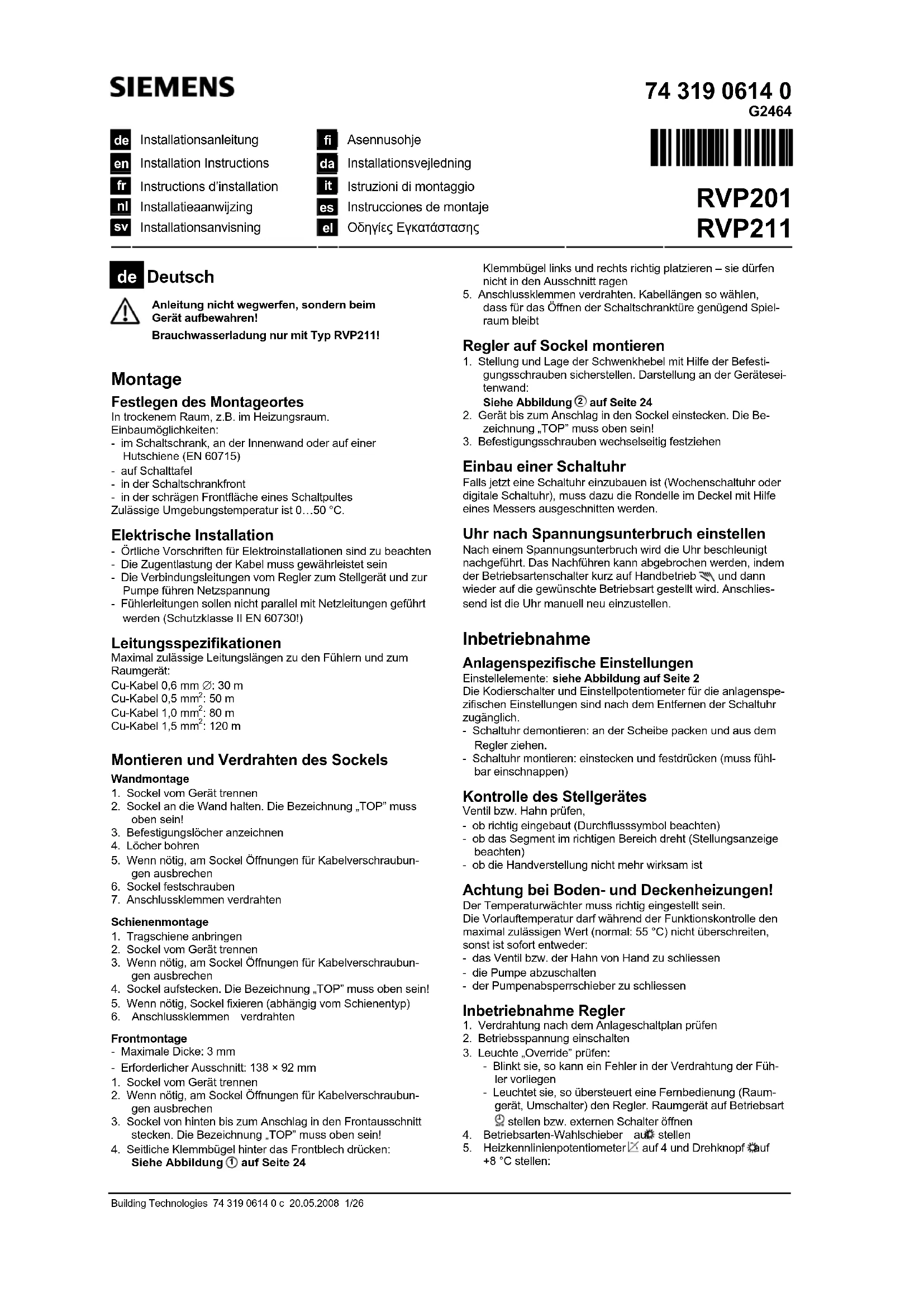

MODE D'EMPLOI RVP201 SIEMENS

fr Instructions d'installation

Ne pas jeter les instructions, mais les conserver avec l'appareil!

Charge d'eau sanitaire uniquement avec le RVP211!

Montage

Détermination du lieu de montage

Dans un local sec, par exemple la chaufferie.

Possibilities de montage:

• dans une armoire de commande, sur la paroi interne ou sur un rail (EN 60715)
• sur un tableau de commande
• à l'avant d'une armoire de commande
• sur la façade oblique d'un pupitre de commande

Température ambiente admissible: 0...50 °C.

Installation électrique

• Respecter les prescriptions locales concernant les installations électriques.
• Assurer la décharge de traction des cables.
• Les lignes de raccordement vers le brûleur et vers la pompe de circulation sont sous tension secteur.
• Ne pas poser les cables de sonde parallelement aux cables secteur ( classe de protection II EN 60730!).

Spécifications des lignes

Longueurs de cable max. admis. pour les sondes et l'appareil d'ambiance:

Cable Cu 0,6 mm: 30 m

Cable Cu 0,5 mm²: 50 m

Montage et câblage du socle

Montage mural

1. Séparer le socle de l'appareil
2. Maintenir le socle contre le mur. Le repère "TOP" doit se couver en haut!
3. Dessiner les trous de fixation.
4. Percer les trouss.
5. Si nécessaire, percer sur le socle les ouvertures defonçables pour les presse-étoupe de cables.
6. Visser le socle.
7. Cabelles bornes de raccordement.

Montage sur rail

1. Installer le profilé support.
2. Séparer le socle de l'appareil.
3. Si nécessaire, defoncer sur le socle les ouvertures pour presse-étoupe de cable.
4. Mettre en place le socle. Le repère "TOP" doit se couver en haut!
5. Si nécessaire, fixer le socle (selon le type de rail).
6. Cabelles bornes de raccordement.

Montage frontal

• Epaissur maximale: 3 mm

• Coupe nécessaire: 138 × 92 ~mm

• Séparer le socle de l'appareil

• Si nécessaire, defoncer sur le socle les ouvertures pour presse-étoupe de cable
• Insérer le socle par derrière dans la découpe frontale jusqu'à la butée. Le repère "TOP" doit se couver en haut!
• Repousser les étriers de serrage latéraux derrière la tôle frontale:

Cf. fig. ① page 24

Placer correctement les étriers de serrage à gauche et à droite. Il ne doit pas dépasser de la déscoupe!

1. Câbler les bornes de raccordement. Choisir les longueurs de cable de sorte qu'il y ait un jeu suffisant pour l'ouverture de la porte de l'amoure.

Monter le régulateur sur le socle

1. Positionner les leviers pivotants à l'aide des vis de fixation. Représentation sur la paroi latérale de l'appareil: Cf. fig. ② page 24
2. Insérer l'appareil dans le socle jusqu'à la butée. Le repère "TOP" doit se couver en haut!
3. Serrer alternatively les vis de fixation.

Montage d'une horloge

Dans le cas où une horloge (hebdomadaire ou digitaire) est à incorporer, il y a lieu, à l'aide d'un couteau, de découvert dans le couvercle la rondelle prévue à cet effet.

Réglage de l'horloge après une coupure de courant

Après une coupure de courant, l'horloge se remet à l'heure en mode accéléred. Cette mise à l'heure peut être interrompue en mettant brièvement le selecteur de régime sur qui a nouveau, sur le régime désiré. L'horloge doit ensuite être régée manuellement.

Mise en service

Réglages spécifiques à l'installation

Eléments de réglage: voir figure de la page 6.

Les commutateurs de codage et les potentiamétres pour les réglages spécifiques à l'installation sont accessibles après avoir retire l'horloge électronique.

• Demontage de l'horloge: saisir le disque et tirer vers soi pour le séparer du régulateur.
• Montage de l'horloge: insérer l'horloge et appuyer (l'encliquegate doit être perceptible).

Contrôle de l'appareil d'asservissement

Pour la vanne à soupape ou à secteur, vérifier que:

• le montage est correct (sens d'écoulement),
• le segment tourne dans la plage correcte (tenir compte de l'affichage de position),
• le réglage manuel n'est plus actif.

Attention avec les chauffages par le sol ou par le plafond!

Le thermostat de sécurité doit être bien régle. Durant le contrôle de fonctionnement, la température de départ ne doit pas dépasser la valeur maximale admissible (en général 55^ ), sinon il faut aussilot:

-fermer manuellement la vanne,
- déconnecter la pompe,
- fermer la vanne d'arret de la pompe.

Mise en service du régulateur

1. Vérifier le cablage avec le schéma de l'installation.
2. Enclencher la tension d'alimentation.

3. Observer le voyant "Override":

4. s'il clignote, il peut y avoir un dernier dans le câblage de la sonde.

5. s'il est allumé, une commande à distance (appareil d'ambiance, contact) court-circuite le régulateur. Régler l'appareil d'ambiance sur le régime ou ouvrir le contact externe.

6. Mettre le selecteur de regime sur

7. Regler le potentiemetre sur 4 et amener le potentiometre sur +8^

8. la température de départ doit monter: brûleur enclenché, vanne ouverte, pompe de circuit de chauffage enclenchée (les moteurs thermiques réagissant de manière différée!),

9. sinon, vérifier le câblage des sondes (départ / chaudière extérieure), du servomoteur / brûleur et de la pompé de circuit de chauffage.

10. Mettre le selecteur de regime sur C.

11. Régler la caractéristique de chauffe sur 0,25 et mesure le bouton sur -8 °C:

12. le brûleur doit se couper (attention au temps de course minimal de 4 minutes), la vanne doit aller dans le sens "plus froid", la pompé de circuit de chauffage doit rester enclenchée.

13. sinon, vérifier le cablage des sondes (départ / chaudière, extérieure), du servomoteur / brûleur et de la pompé de circuit de chauffage.

Mise en service de la commande à distance

1. Mettre le selecteur de régime sur l'une des deux positions Auto.

2. S'il y a un apparéil d'ambiance: régler sur cet apparéil le régime sur :

3. levoyant"Override"doit etreallumé,

4. sinon, vérifier le cablage de l'appareil d'ambiance.

5. Si y a un contact exte: fermer le contact (cei fait fonctionner le régulateur en régime): - levoyant "Override" doit etre allume.

6. sinon, vérifier le câblage du contact.

Mise en service de la charge d'eau sanitaire (uniquement RVP211)

1. Mettre le selecteur de regime du regulateur sur

2. Regler le bouton sur 60^

3. la température de l'eau sanitaire doit monter: pompe de charge enclenchée ou vanne de dérivation ouverte,

4. sinon, vérifier le cablage de la sonde de température d'eau sanitaire et de la pompe de circuit de chauffage / vanne de dérivation.

5. Regler le bouton sur 10^

6. la pompe de charge (tenir compte du temps d'intégration de 6 minutes!) ou la vanne de dérviation doit s'arrête,

7. sinon, vérifier le câblage de la sonde de température d'eau sanitaire.

8. Remetre le bouton sur 55^ (réglage usine).

Éléments de réglage

Cf. fig. ③ page 24

1 Emplacement pour l'horloge
2Voyant"Override(derogation,defaut)
3 Selecteur de mode de fonctionnement
4 Bouton de réglage pour caractéristique de chauffe
5 Bouton de réglage pour réduction de température

6 Bouton de réglage de la température d'ECS (uniquement RVP211)

7 Bouton de réglage de la température de comport
8 Commutateur de codage
9 Potentiometre de réglage de l'influence de la tempé

rature ambiente et pour avec/sans réduction rapide

1. Potentiomètre de réglage de la limitation maximale de la temperature de départ ou de chaudière
   11 Potentiométre de réglage de la limite de chauffage ECO
   12 Potentiométre de réglage du différentiel

Commutateurs de codage

Fonction Position: à gauche Symbole Symbole Position: à droite

Type d'apparéil d'asservissement	Commande d'un servomateur avec vanne mélangeuse	×	○	Commande d'un brûleur (atmosphéri-que ou air soufflé)
Type de régulation 3 points (progressive)		3Pt.	2Pt.	Tout ou rien (ouvert/fermé ou marche/arrêt)
Mise hors gel	Oui, avec mise hors gel	◎	⊗	Non, sans mise hors gel
Priorité de la charge d'eau sani-taire (seulément RVP211)	Avec priorité (absolute).Chauffage par le sol et régime chaudière: toujours régler sur absolue!	abs.	par.	Pas de priorité (parallèle)

Seulement pour RVP211 avec regulation de tempereure de chaudiere.

Appareil d'asservissement pour charge d'eau Sanitaire

Vanne de dérivation

3Pt.

2Pt.

Pompe de charge

Potentiometres de réglage

Les réglages doivent être définis au moment de l'étude du projet.

En l'absence de ces définitions, on peut utiliser les valeurs indicatives ci-après.

Pot.	Fonction	Plage de réglage	Valeurs indicatives	Remarques
SD K8 124 161 20	Différentiel pour commande tout ou rien	1...20 K	Commande du brû-leur: 6 K
E 25 500 Off 100	Influence de la tempé-rature ambiente sur la régulation de la tempé-rature de départ	Influence de 0...100 %Off = sans réduction rapide	50 % (avec réduction rapide)	Dans les installations sans apparéil d'ambiance, le réglage est sans effet. Uniquement avec apparéil d'ambiance: Réglage 0...100 % = avec réduction rapideRéglage Off = sans réduction rapide
ECO K0-5 58-10 Off	Limitte de chauffage pour l'automatisation ECO	-10...+8 K(par rapport à la consi-gne de température ambiente)	-3 K (donne une limite de chauffage de 17 °C pour une consigned'ambiance de 20 °C)	Fonction inactive: Off
40 60 MAX C20 Off	Limitation max. de la température de départ ou de chaudière	10...100 °C	Pour chauffages par le sol ou par le plafond:max. 55 °C	Fonction inactive: Off

Réglages sur le régulateur

1. Régler la caractéristique de chauffe selon les indications du projet
2. Remetre le bouton sur 0 (réglage usine correspondant à une température ambiente de 20^ ).
3. Laisser le bouton (sur -6°C( réglage usine; réduction par rapport à la température).
4. Régler le selecteur de régime sur l'une des deux positions Auto.
5. Regler l'horloge selon son mode d'emploi.

Si nécessaire, le couvercle de l'appareil peut être bloqué par un fil de plombage.

Ca tracteristique dechauffe: Cf. fig. 4 page 24

TA Température extérieure [°C]
TV Température de départ [°C]

Schimas de raccordement

Cf. fig. ⑤ ① page 24

... pour alimentationasse tension ... pour alimentationsecteur
⑤ Mesure de la tempéature ECS par sonde (uniquement RVP211)
Contact exteme pour commutation du regime
Mesure de la température ECS par thermostat (uniquement RVP211)

Raccordement servomoteur trois points, pompe de circuite chaffage et (uniquement RVP211) pompe de charge ECS
Raccordement bruleur (regulation de tempereature de chaudiere)
Raccordement servomoteur electrothermie (regulation de tempereure de depart)
Raccordement servomoteur pour vanne de derivation d'eau sanitaire (uniquement RVP211)

A6 Appareil d'ambiance

B1 Sonde de tempéralure de depart ou de chaudiere
B3 Sonde de température ECS (uniquement RVP211)
B9 Sonde extérieure
E1 Bruleur

F1 Thermostat de chaudiere
F2 Limiteur de température de sécurité
F3 Thermostat d'eau sanitaire (uniquement RVP211)
M1 Pompe de circuit de chauffage
M3 Pompe de charge ECS (uniquement RVP211)

N1 Regulateur RVP201/211
S1 Contact externe
Y1 Servomoleur trois points
Y2 Servomoteur electrodehamique
Y3 Servomoteur pour vanne de dérivation (uniquemment RVP211)
