MD 16661 - Machine à coudre MEDION - Notice d'utilisation et mode d'emploi gratuit

Marque	MEDION
Modèle	MD 16661
Type de produit	Machine à coudre électrique
Tension nominale	230 V ~ 50 Hz
Courant nominal	0,4 A
Puissance nominale	42 W
Classe de protection	II
Module de lampe LED	6 V, <1 W
Type de pédale	ES01FC (15 V, 3 mA)
Contenu de l'emballage	Machine à coudre, table-rallonge avec boîte d'accessoires, cordon d'alimentation, pédale, pied standard, housse de protection, mode d'emploi
Accessoires inclus	3 canettes, assortiment d'aiguilles (dont aiguille double), plaque à repriser, burette, découd-vite, pinceau de nettoyage, pied pour boutonnières, accessoire de guidage du point, pied pour fermetures éclair, tournevis
Types de points	Point droit, point zigzag, point satin, point invisible, ourlet festonné, points de feston, points décoratifs, boutonnières automatiques (5 programmes)
Nombre de programmes	100 (de 00 à 99)
Réglages	Largeur de point (0,5-7 mm), longueur de point (0-4,5 mm), tension du fil supérieur (0-9)
Fonctions spéciales	Marche arrière, positionnement automatique de l'aiguille (haut/bas), coupe-fil intégré, bras libre
Table-rallonge	Amovible, avec boîte d'accessoires intégrée
Entretien et nettoyage	Nettoyage du boîtier et de la pédale avec chiffon doux et sec ; nettoyage des griffes d'entraînement et du boîtier de canette ; lubrification avec huile spéciale pour machines à coudre
Sécurité	Utilisation par enfants à partir de 8 ans sous surveillance ; débrancher avant entretien ; ne pas réparer soi-même ; utiliser uniquement la pédale fournie
Pièces détachées et réparabilité	Aiguilles, canettes, pieds-de-biche disponibles dans le commerce spécialisé ; réparation par le service après-vente MEDION
Période de garantie	24 mois

FOIRE AUX QUESTIONS - MD 16661 MEDION

Quels types de points peut-on réaliser avec la MEDION MD 16661 ?

Vous pouvez réaliser des points droits, points zigzag, points satin, points invisibles, ourlets festonnés, points de feston, points décoratifs et jusqu'à 5 programmes de boutonnières automatiques.

Comment régler la tension du fil supérieur ?

Utilisez la roulette de réglage de la tension du fil supérieur (14) située sur la machine. La valeur par défaut est de 3-4. Tournez vers un chiffre plus élevé pour augmenter la tension, plus bas pour la diminuer. Vérifiez la tension en cousant un échantillon.

Comment enfiler le fil supérieur ?

Placez l'aiguille en position haute. Enfilez le fil dans le guide-fil supérieur (16), puis entre les disques de tension, dans le levier releveur de fil (15), enfin dans le guide-fil du porte-aiguille. Suivez l'ordre indiqué dans le manuel (étapes 1 à 7).

Comment réaliser une boutonnière automatique ?

Montez le pied pour boutonnières. Sélectionnez le programme 1 pour le côté gauche, 2 pour le bas, 3 pour le côté droit et 4 pour le haut. Cousez chaque étape en levant l'aiguille entre les changements. Utilisez le découd-vite pour ouvrir la boutonnière.

Que faire si l'aiguille casse ?

Éteignez la machine et débranchez-la. Vérifiez que l'aiguille est correctement insérée (côté plat à l'arrière, poussée jusqu'à la butée). Utilisez une aiguille adaptée au tissu (voir tableau). Ne tirez pas sur le tissu pendant la couture.

Comment nettoyer la machine à coudre ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour le boîtier et la pédale. Pour les griffes d'entraînement, retirez la plaque à aiguille et brossez avec le pinceau fourni. Lubrifiez les pièces internes avec de l'huile spéciale pour machines à coudre.

Comment utiliser le bras libre ?

Retirez la table-rallonge en la faisant coulisser vers la gauche. Le bras libre (19) apparaît, idéal pour coudre des manches ou jambes de pantalon. Remontez la table après usage.

Quels accessoires sont fournis avec la machine ?

La boîte d'accessoires contient : 3 canettes, un assortiment d'aiguilles (dont double), une plaque à repriser, une burette, un découd-vite, un pinceau de nettoyage, un pied pour boutonnières, un accessoire de guidage du point, un pied pour fermetures éclair et un tournevis.

Comment changer le pied-de-biche ?

Levez l'aiguille en position haute. Soulevez le pied-de-biche avec le levier (20). Appuyez sur le levier de déclenchement (21) à l'arrière du support pour retirer le pied. Pour mettre un nouveau pied, placez la cheville sous la rainure et abaissez le levier.

Quelle est la garantie de la MEDION MD 16661 ?

La garantie commerciale est de 24 mois à compter de la date d'achat. Elle couvre les défauts de matériau et de fabrication. Conservez le justificatif d'achat. Pour toute réclamation, contactez la ligne d'assistance SAV.

MODE D'EMPLOI MD 16661 MEDION

Mode d'emploi Handleiding

Machine à coudre électrique Elektrische naaimachine

MEDION® (MD 16661)

Composants principaux

Hoofdonderdelen

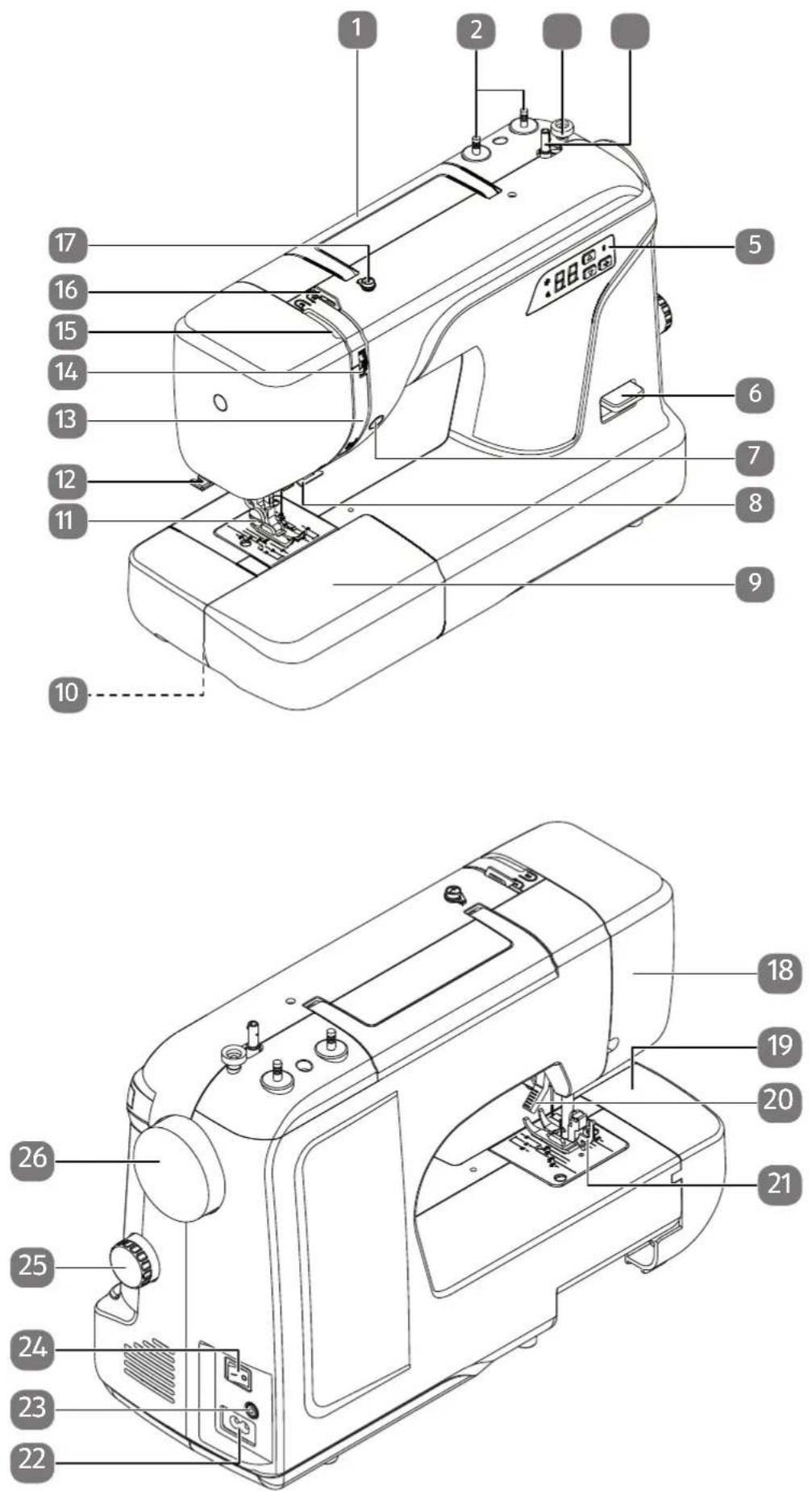

Composants principaux

1) Poignée de transport
2) Porte-bobine
3) Butée de la canette
4) Fuseau de la canette
5) Panneau de commande avec écran
6) Navette marche arrière
7) Touche de positionnement de l'aiguille
8) Guide-fil
9) Boîte d'accessoires
10) Couvercle de boîte à canette
11) Mécanique de couture
12) Coupe-fil
13) Mécanique de couture

14) Roulette de réglage de la tension du fil supérieur
15) Levier releveur de fil
16) Guide-fil supérieur
17) Guide-fil du dévidoir
18) Couvercle frontal
19) Bras libre
20) Levier du pied-de-biche
21) Levier de déclenchement du pied-de-biche
22) Boîtier de prise pour fiche d'alimentation
23) Boîtier de prise pour la pédale
24) Interrupteur principal (moteur et lumière)
25) Sélecteur de longueur de point
26) Volant

Hoofdonderdelen

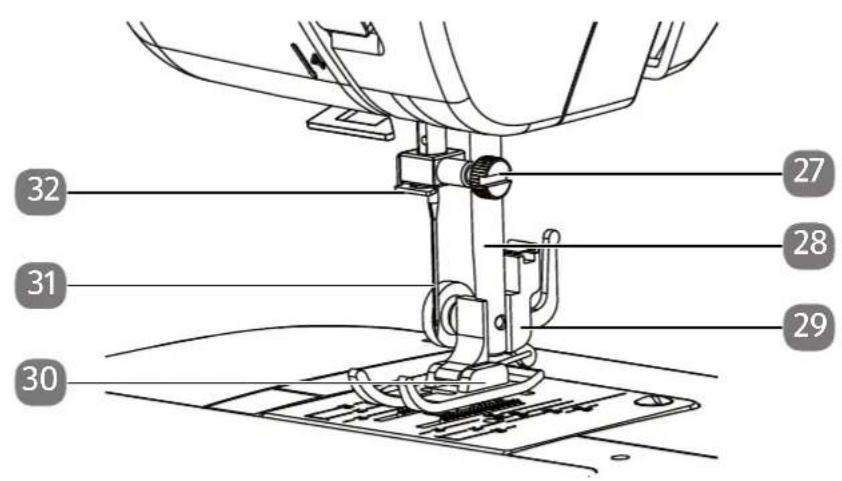

Mécanique de couture

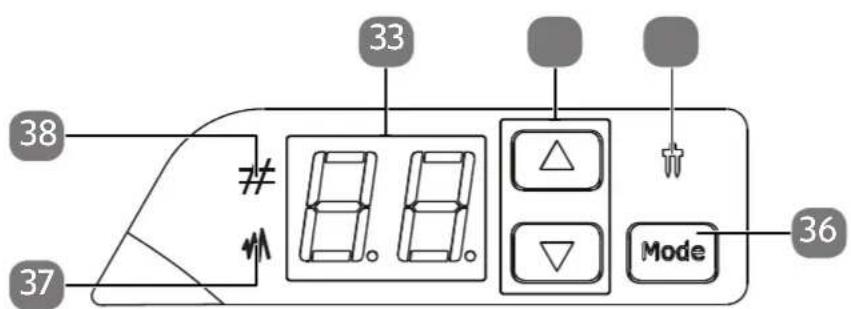

Panneau de commande et écran

33) Affichage du programme
34) Touches de sélection du programme
35) Indicateur d'aiguille double
36) Touche MODE
37) Indicateur de largeur de point
38) Indicateur de programme

Bedieningsveld en display

Mécanique de couture

Naaimechanisme

32 31 30 27 28 29

Panneau de commande et écran Bedieningsveld en display

38 37 # # 33 36 Mode

Sommaire

1. À propos de ce mode d'emploi .... 3

1.1. Symboles et avertissements utilisés dans ce mode d'emploi....3
1.2. Utilisation conforme 3
1.3. Déclaration de conformité....4

2. Consignes de sécurité....5

2.1. Ne pas laisser d'appareils électriques entre les mains des enfants .... 5
2.2. Cordon d'alimentation et prise secteur 5
2.3. Remarques fondamentales....5
2.4. Ne jamais réparer soi-même l'appareil 6
2.5. Manipulation sûre de l'appareil....6
2.6. Nettoyage et stockage 6

3. Apprenez à connaître votre appareil ....7

3.1. Contenu de l'emballage 7

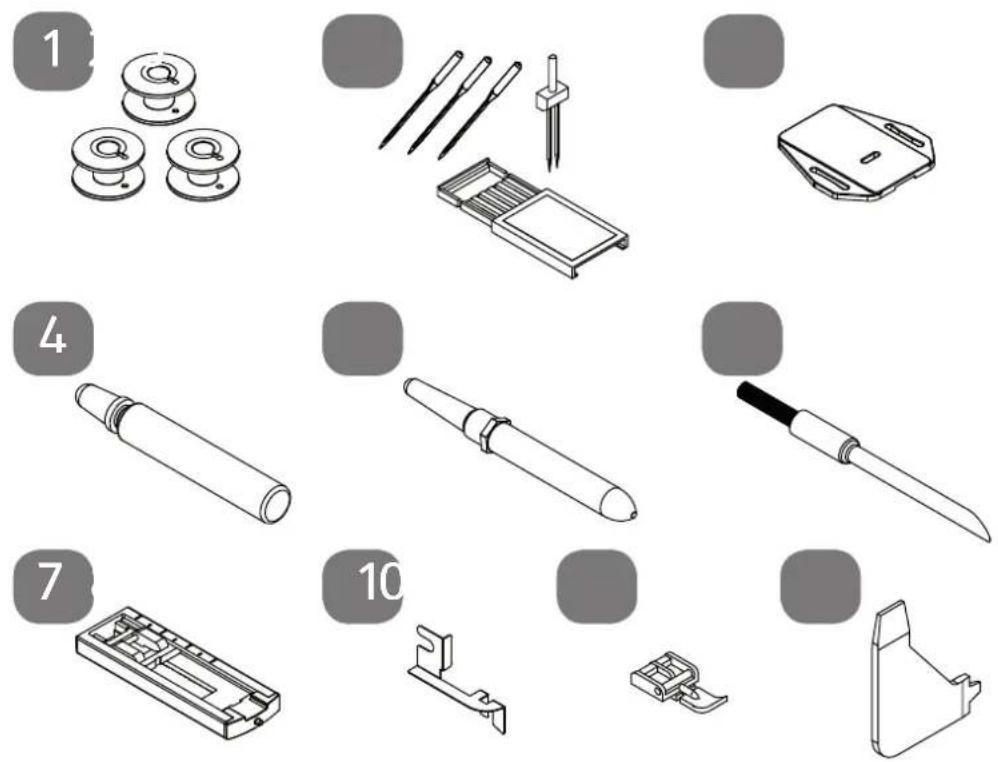

3.2. Contenu de la boîte d'accessoires ....7
3.3. Branchements électriques....8
3.4. Contrôle de la vitesse de couture....8
3.5. Montage et démontage de la table-rallonge 8
3.6. Boîte d'accessoires....9

4. Opérations préliminaires 9

4.1. Mise en place d'une bobine de fil....9

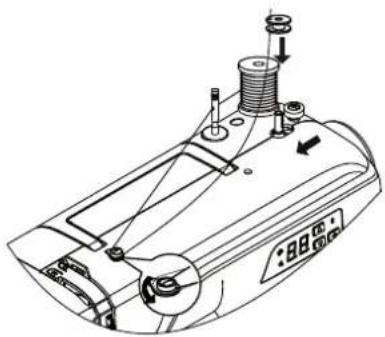

4.2. Bobinage de la canette de fil inférieur....10

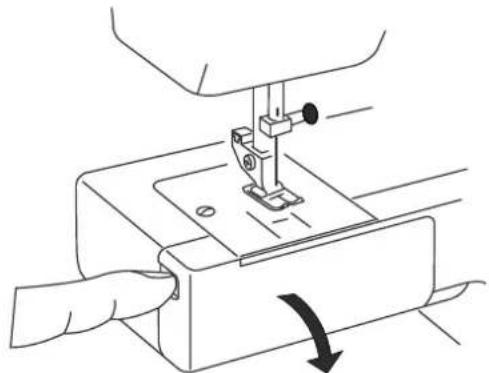

4.3. Retrait de la boîte à canette 11
4.4. Chargement du fil dans la boîte à canette....11

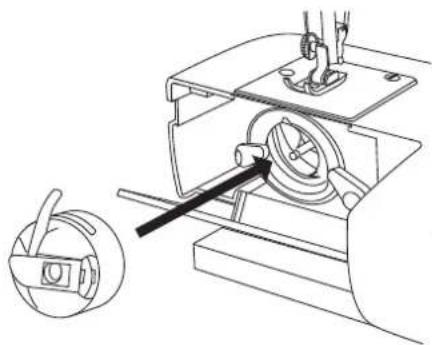

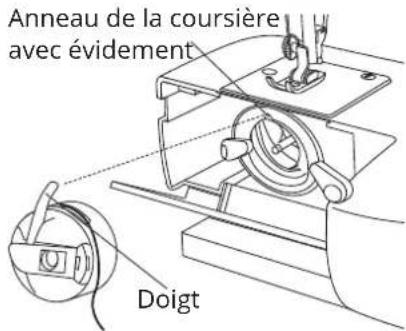

4.5. Mise en place de la boîte à canette....12

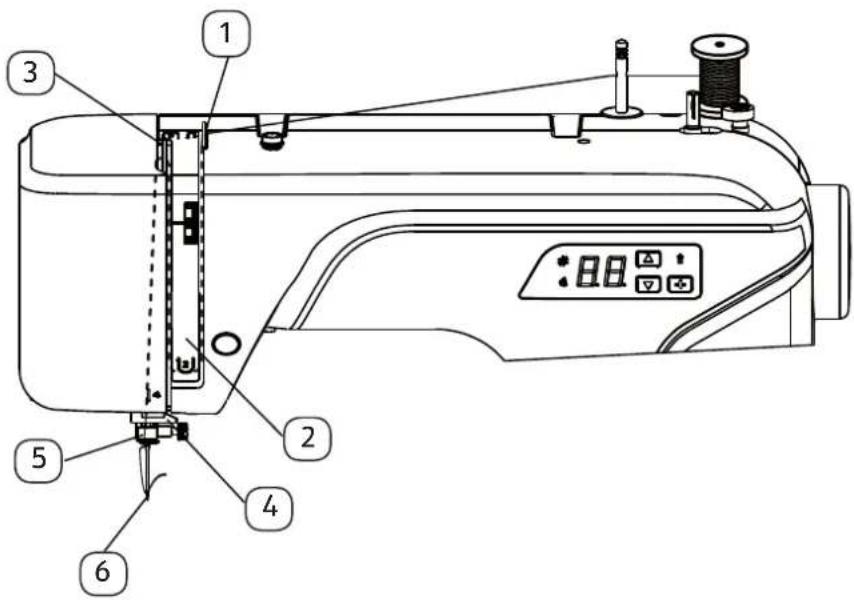

4.6. Représentation du guide-fil supérieur....12
4.7. Enfilage du fil supérieur....13

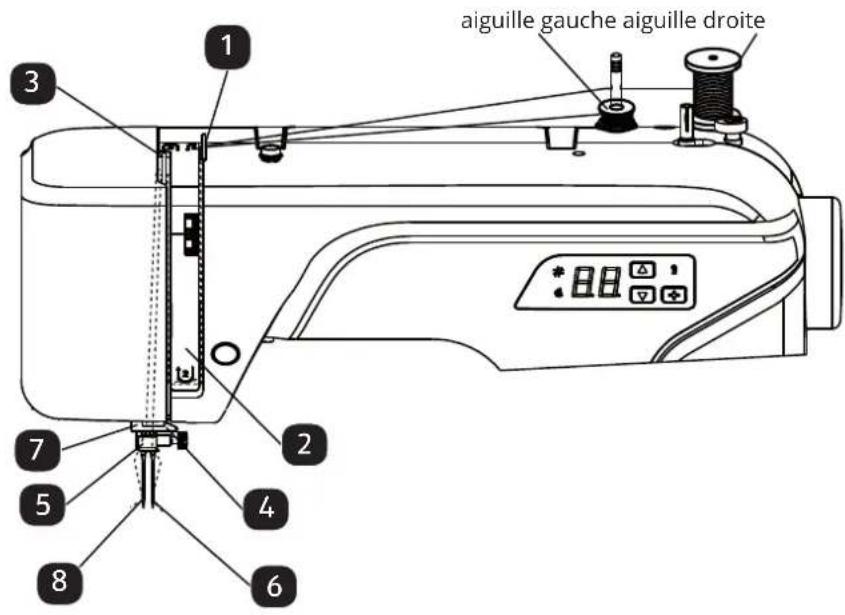

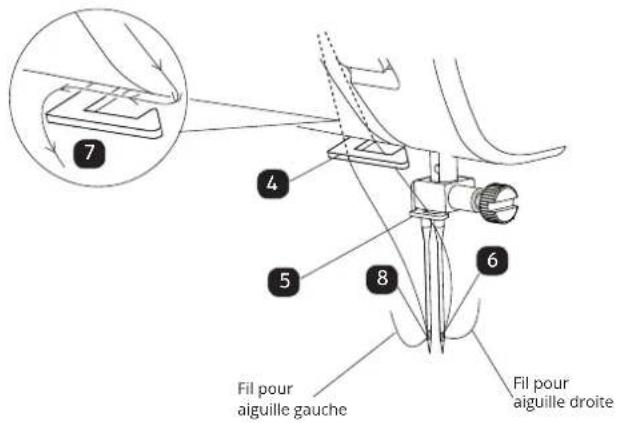

4.8. Représentation du guide-fil supérieur avec les aiguilles doubles 14

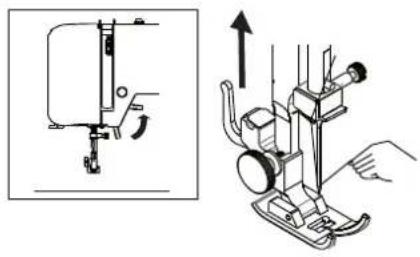

4.9. Remontage du fil inférieur....15

5. Réglages....16

5.1. Réglage de la tension du fil....16
5.2. Réglage de la tension du fil supérieur....16
5.3. Vérification des tensions de fil 16
5.4. Réglage de la position finale de l'aiguille....17

6. Coudre 18

6.1. Généralités .... 18
6.2. Choix de la bonne aiguille 18

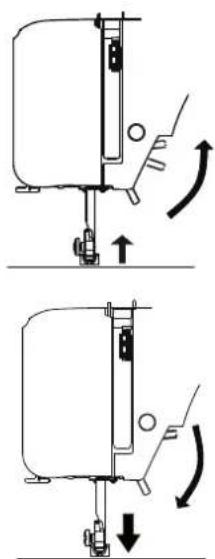

6.3. Lever et abaisser le pied-de-biche....18
6.4. Couture en marche arrière/fin de motif....19
6.5. Retirer le tissu de la machine à coudre 19
6.6. Changement de sens de couture....19
6.7. Couper le fil....19
6.8. Sélection d'un programme ....20
6.9. Réglage de la largeur de point....20
6.10. Réglage de la longueur de point....20
6.11. Réglage des types de point....21

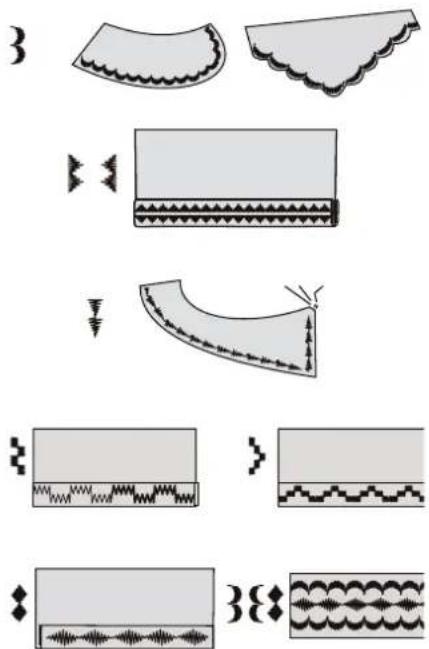

6.12. Points décoratifs....23
6.13. Boutonnières 24
6.14. Coudre des boutons et œillets....25
6.15. Coudre des fermetures éclair....26
6.16. Coudre avec une aiguille double 27
6.17. Coudre avec le bras libre 27

7. Maintenance, entretien et nettoyage 28

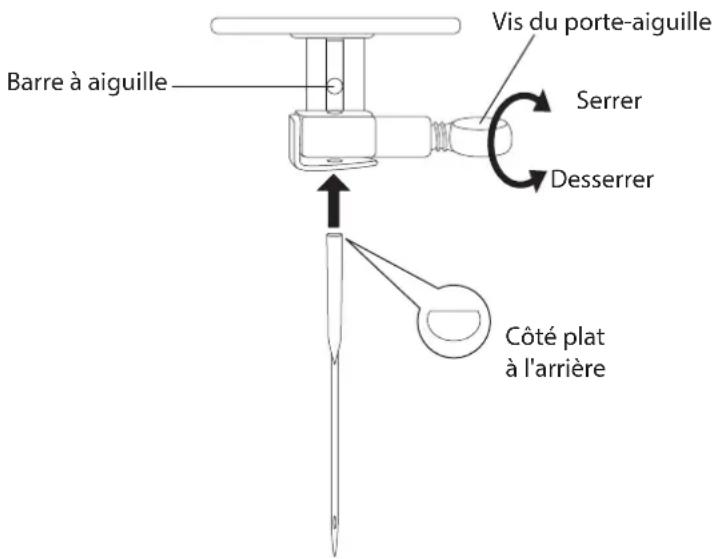

7.1. Changement d'aiguille....28

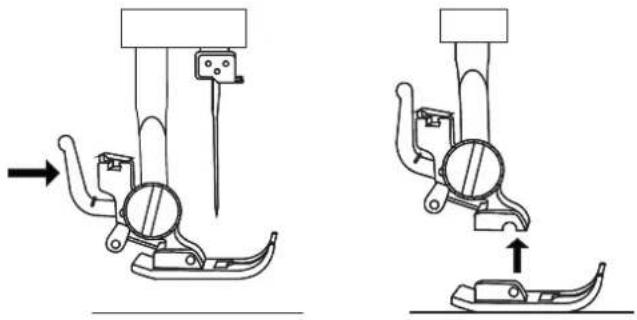

7.2. Retrait et mise en place du pied-de-biche 29
7.3. Retrait et mise en place du support du pied-de-biche....29

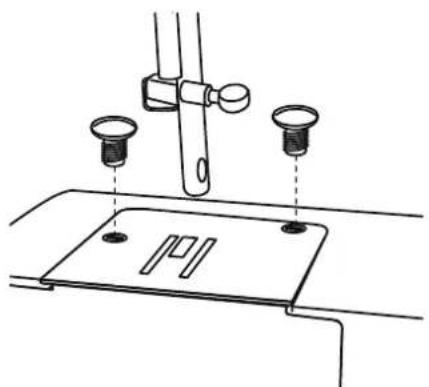

7.4. Entretien de la machine à coudre 30

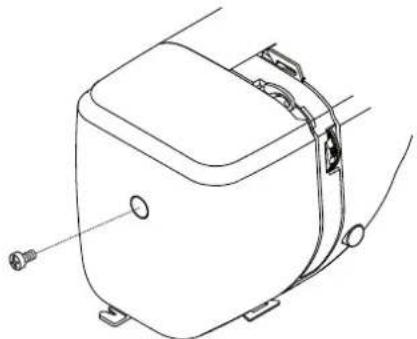

7.5. Lubrification de la machine....33

Sommaire

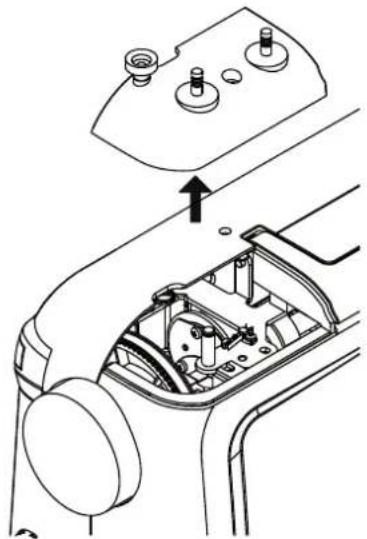

7.6. Démontage du couvercle supérieur du boîtier ....34

1. Problèmes .... 36

8.1. Messages utiles....37

1. Tableau des combinaisons tissu, fil et aiguille 38

9.1. Conseils utiles pour la couture....38

1. Choisir le bon programme 39

10.1. Programmes de point....39

1. Élimination....39

2. Caractéristiques techniques 40

3. Mentions légales....40

4. Index 41

5. Conditions générales de la garantie commerciale....42

15.1. Dispositions générales....42

15.2. Conditions particulières de la garantie commerciale pour les ordinateurs personnels, ordinateurs portables, ordinateurs de poche (PDA), appareils avec fonction de navigation (PNA), téléphones, portables et appareils avec fonction de stockage ....43

15.3. Conditions particulières de la garantie commerciale pour les réparations et/ou échanges sur site .....43

1. Adresse du Service 43

16.1. France 43

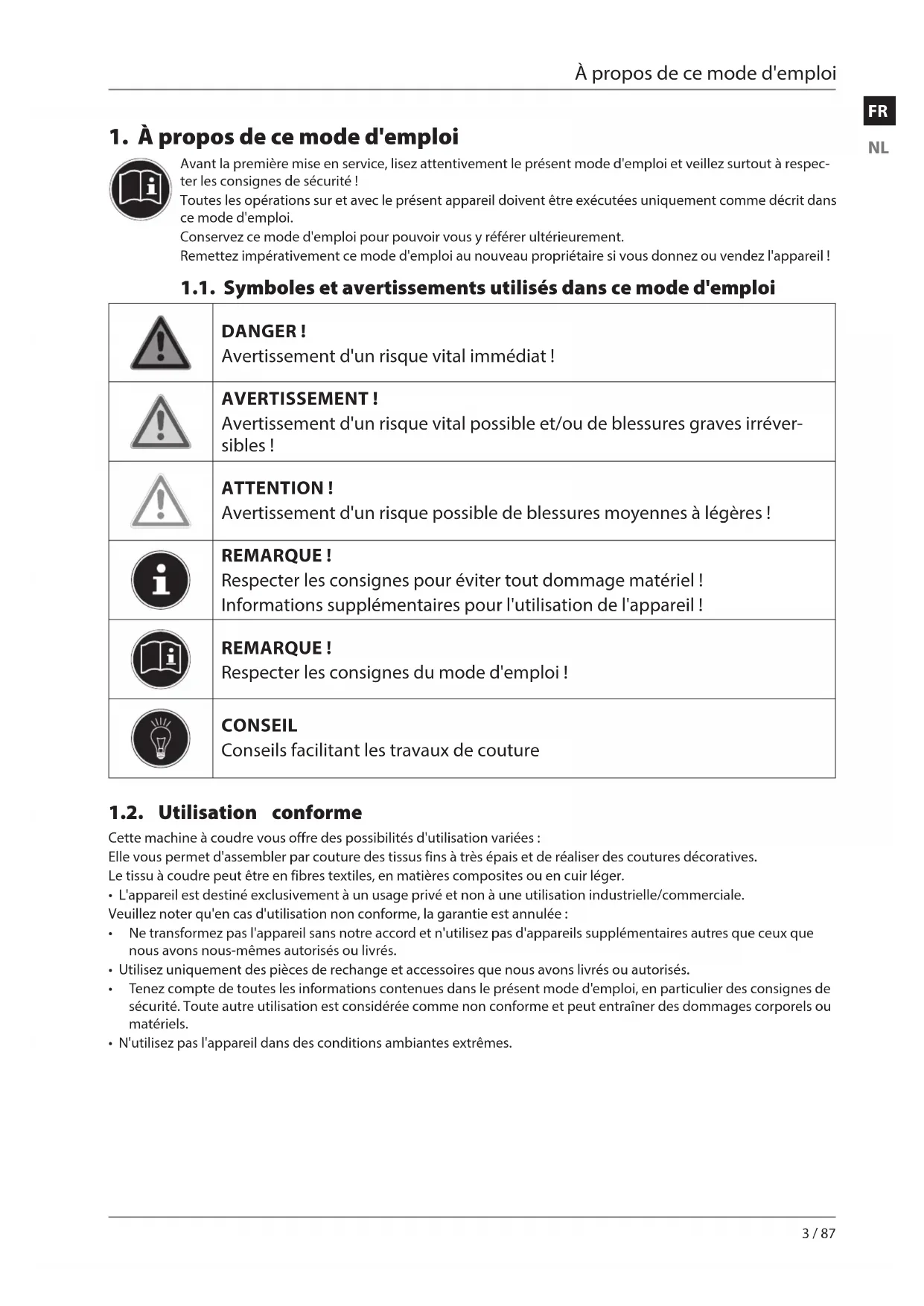

1. À propos de ce mode d'emploi

Avant la première mise en service, lisez attentivement le présent mode d'emploi et veillez surtout à respecter les consignes de sécurité !

Toutes les opérations sur et avec le présent appareil doivent être exécutées uniquement comme décrit dans ce mode d'emploi.

Conservez ce mode d'emploi pour pouvoir vous y référer ultérieurement.

Remettez impérativement ce mode d'emploi au nouveau propriétaire si vous donnez ou vendez l'appareil !

1.1. Symboles et avertissements utilisés dans ce mode d'emploi

	DANGER!Avertissement d'un risque vital immédiat !
	AVERTISSEMENT!Avertissement d'un risque vital possible et/ou de blessures graves irréversibles !
	ATTENTION!Avertissement d'un risque possible de blessures moyennes à légères !
	REMARQUE!Respecter les consignes pour éviter tout dommage matériel!Informations supplémentaires pour l'utilisation de l'appareil !
	REMARQUE!Respecter les consignes du mode d'emploi !
	CONSEILConseils facilitant les travaux de couture

1.2. Utilisation conforme

Cette machine à coudre vous offre des possibilités d'utilisation variées :

Elle vous permet d'assembler par couture des tissus fins à très épais et de réaliser des coutures décoratives.

Le tissu à coudre peut être en fibres textiles, en matières composites ou en cuir léger.

• L'appareil est destiné exclusivement à un usage privé et non à une utilisation industrielle/commerciale.
  Veuillez noter qu'en cas d'utilisation non conforme, la garantie est annulée :
• Ne transformez pas l'appareil sans notre accord et n'utilisez pas d'appareils supplémentaires autres que ceux que nous avons nous-mêmes autorisés ou livrés.
• Utilisez uniquement des pièces de rechange et accessoires que nous avons livrés ou autorisés.
• Tenez compte de toutes les informations contenues dans le présent mode d'emploi, en particulier des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages corporels ou matériels.
• N'utilisez pas l'appareil dans des conditions ambiantes extrêmes.

1.3. Déclaration de conformité

Par la présente, la société Medion AG déclare que ce produit est conforme aux exigences européennes suivantes :

• Directive CEM 2004/108/CE
• Directive « Basse tension » 2006/95/CE
• Directive sur l'écoconception 2009/125/CE
• Directive RoHS 2011/65/UE

2. Consignes de sécurité

2.1. Ne pas laisser d'appareils électriques entre les mains des enfants

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales restreintes ou manquant d'expériences et/ou de connaissances s'ils sont surveillés ou s'ils ont reçu des instructions pour pouvoir utiliser l'appareil en toute sécurité et ont compris les dangers en résultant. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil par l'utilisateur ne doivent pas être exécutés par des enfants, sauf si ceux-ci sont âgés de plus de 8 ans et sont surveillés.
• Conserver l'appareil et le cordon d'alimentation hors de la portée des enfants de moins de 8 ans.

DANGER!

Risque de suffocation!

Les films d'emballage peuvent être avalés ou utilisés dans un autre but que celui prévu et présentent donc un risque de suffocation !

▶ Conservez les emballages tels que les films ou sachets en plastique hors de la portée des enfants.

2.2. Cordon d'alimentation et prise secteur

• Branchez l'appareil uniquement sur une prise de courant facilement accessible (230 V \~ 50 Hz) située à proximité du lieu d'installation de l'appareil. La prise doit rester accessible s'il devait s'avérer nécessaire de débrancher rapidement l'appareil.
• Pour débrancher la fiche de la prise, saisissez toujours la fiche elle-même, ne tirez jamais sur le cordon.
• Déroulez entièrement le cordon avant d'utiliser l'appareil.
• Disposez le cordon d'alimentation et la rallonge de manière à ce que personne ne puisse trébucher dessus.
• Le cordon ne doit pas entrer en contact avec des surfaces chaudes.
• Si vous laissez la machine à coudre sans surveillance, débranchez la fiche d'alimentation de la prise de courant afin d'éviter tout risque en cas d'allumage accidentel de la machine.
• Éteignez la machine à coudre et débranchez la fiche d'alimentation de la prise de courant avant de procéder aux opérations suivantes : enfilage, changement d'aiguille, réglage du pied-de-biche, opérations de nettoyage et de maintenance ainsi qu'à la fin des travaux de couture et lors de toute interruption de l'ouvrage.

2.3. Remarques fondamentales

• La machine à coudre ne doit pas être mouillée : risque d'électrocution !
• Ne laissez jamais la machine sans surveillance lorsqu'elle est allumée.
• N'utilisez pas la machine à coudre en plein air.
• N'utilisez pas la machine à coudre lorsqu'elle est mouillée ou dans un environnement humide.
• Faites fonctionner la machine à coudre uniquement avec la pédale de type ES01FC fournie.

2.4. Ne jamais réparer soi-même l'appareil

AVERTISSEMENT!

Risque d'électrocution !

Risque de choc électrique en cas de réparation incorrecte !

N'essayez en aucun cas d'ouvrir ou de réparer vous-même l'appareil !
En cas de problème ou si le cordon d'alimentation de cet appareil est endommagé, adressez-vous au centre de service après-vente ou à un autre atelier spécialisé.

• Si l'appareil ou le cordon d'alimentation est endommagé, débranchez immédiatement la fiche d'alimentation de la prise de courant.
• Afin d'éviter tout danger, n'utilisez plus l'appareil si vous constatez le moindre dommage sur l'appareil ou le cordon d'alimentation.
• Si le cordon d'alimentation de cet appareil est endommagé, afin d'éviter tout danger, faites-le remplacer par le fabricant, son service après-vente ou une personne aux qualifications similaires.

2.5. Manipulation sûre de l'appareil

• Installez la machine à coudre sur une surface de travail plane et stable.
• En cours d'utilisation, les orifices de ventilation ne doivent pas être obstrués : veillez à ce qu'aucun objet (p. ex. poussière, bribes de fil, etc.) ne pénètre dans les ouvertures.
• Enlevez toujours les peluches, la poussière et les bribes de tissu éventuels de la pédale.
• Ne posez jamais rien sur la pédale.
• Utilisez uniquement les accessoires fournis.
• Pour la lubrification, utilisez uniquement des huiles spéciales pour machines à coudre. N'employez aucun autre liquide.
• Manipulez avec prudence les pièces mobiles de la machine, en particulier les aiguilles. Il y a risque de blessure même lorsque la machine est débranchée !
• Pendant la couture, veillez à ne jamais mettre les doigts sous la vis du porte-aiguille.
• N'utilisez pas d'aiguilles déformées ou émoussées.
• Ne retenez pas le tissu et ne tirez pas sur le tissu pendant la couture. Les aiguilles pourraient se briser.
• Une fois l'ouvrage de couture terminé, placez toujours l'aiguille à la position la plus haute.
• Lorsque vous laissez la machine sans surveillance ou avant toute opération de maintenance, éteignez toujours la machine et débranchez la fiche d'alimentation de la prise de courant.

2.6. Nettoyage et stockage

- Avant de nettoyer l'appareil, veillez à débrancher la fiche d'alimentation de la prise de courant. Utilisez pour le nettoyage un chiffon doux et sec. Évitez les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.

- Pour le stockage, remettez toujours sur la machine la housse de protection fournie afin de la protéger de la poussière.

3. Apprenez à connaître votre appareil

3.1. Contenu de l'emballage

Au cours du déballage, assurez-vous que les éléments suivants ont bien été livrés :

• Machine à coudre
  • Table-rallonge avec boîte d'accessoires
  • Cordon d'alimentation
  • Pédale (type ES01FC)
• Pied standard (point droit/point zigzag, déjà monté)
  • Housse de protection
• Mode d'emploi et documents relatifs à la garantie

DANGER!

Risque de suffocation!

Les films d'emballage peuvent être avalés ou utilisés dans un autre but que celui prévu et présentent donc un risque de suffocation !

▶ Conservez les emballages tels que les films ou sachets en plastique hors de la portée des enfants.

3.2. Contenu de la boîte d'accessoires

1) 3 canettes
2) Assortiment d'aiguilles (avec aiguille double)
3) Plaque à repriser
4) Burette
5) Découd-vite
6) Pinceau de nettoyage
7) Pied pour boutonnières
8) Accessoire de guidage du point
9) Pied pour fermetures éclair
10) Tournevis

3.3. Branchements électriques

REMARQUE!

Utilisez uniquement la pédale de type ES01FC fournie.

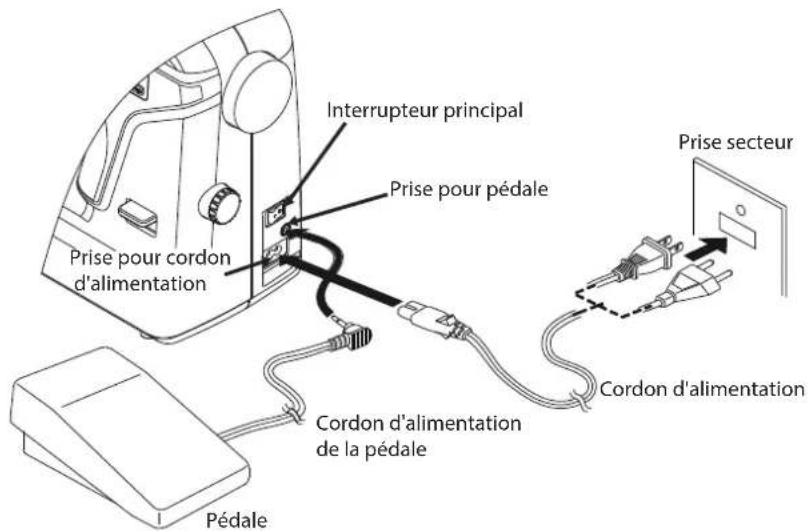

Prise pour cordon d'alimentation Interrupteur principal Prise pour pédale Prise secteur Cordon d'alimentation Cordon d'alimentation de la pédale Pédale Pédale

ATTENTION!

Risque de blessure!

Si la pédale est actionnée accidentellement, il y a risque de blessure.

Une fois votre ouvrage de couture terminé ou avant toute opération de maintenance, éteignez toujours la machine et débranchez la fiche d'alimentation de la prise de courant.
Raccordez la pédale à la prise pour pédale de la machine à coudre.
- Branchez la fiche de connexion du cordon d'alimentation fourni dans le boîtier de prise de la machine à coudre puis la fiche d'alimentation dans la prise de courant.
▶ Allumez la machine à coudre avec l'interrupteur principal (24). L'interrupteur principal allume aussi bien la machine à coudre que la lampe de la machine.

3.4. Contrôle de la vitesse de couture

La vitesse de couture se contrôle avec la pédale et peut être modifiée en exerçant une pression plus ou moins forte sur la pédale.

3.5. Montage et démontage de la table-rallonge

Cette machine à coudre est livrée avec une table-rallonge montée.

Pour enlever la table-rallonge, faites-la coulisser avec précaution vers la gauche.
Pour remonter la table-rallonge, placez-la avec précaution contre la machine et poussez-la vers la droite jusqu'à ce qu'elle s'enclenche distinctement.

3.6. Boîte d'accessoires

La boîte d'accessoires est intégrée à la table-rallonge.

Pour l'ouvrir, rabattez le couvercle de la table-rallonge vers l'avant. Vous avez alors accès aux accessoires se trouvant dans la boîte.

4. Opérations préliminaires

4.1. Mise en place d'une bobine de fi I

CONSEIL

La plupart des bobines de fil comportent une encoche servant à fixer le fil après utilisation. Afin de garantir un trajet régulier et sans défaut du fil, veillez à ce que cette encoche soit dirigée vers le bas.

Sortez les porte-bobine (2) de la machine à coudre en les tirant vers le haut, jusqu'à ce qu'ils s'enclenchent distinctement.
▶ Mettez la bobine de fil sur le porte-bobine (2).

Avec les fils particulièrement fins qui ont tendance à se nouer, il est conseillé de mettre la bobine de fil sur le porte-bobine arrière.

Enfilez alors le fil à travers le trou de guidage du porte-bobine avant pour stabiliser le déroulement du fil.

INCORRECT CORRECT Fil Porte-bobine avec fil Fil Trou de guidage

4.2. Bobinage de la canette de fi l inférieur

Les canettes de fil inférieur se laissent embobiner rapidement et facilement avec la machine à coudre.

Passez pour cela le fil de la bobine à travers le guide-fil du dévidoir (17) jusqu'à la canette.

Les points ci-après vous expliquent exactement comment procéder au bobinage :

▶ Mettez la bobine de fil sur le porte-bobine.

Faites passer le fil de la bobine à travers le guide-fil du dévidoir (17) comme illustré.

Enfilez l'extrémité du fil dans l'orifice de la canette comme illustré et enroulez le fil de quelques tours sur la canette de votre main.
Placez la canette sur le fuseau de la canette (4) de manière à ce que l'extrémité du fil se situe en haut de la canette. Pivotez le fuseau de la canette (4) vers la droite contre la butée de la canette (3) jusqu'à ce qu'il s'enclenche distinctement.
Tenez l'extrémité du fil et actionnez la pédale. Dès que le bobinage a été amorcé au niveau de la canette, relâchez l'extrémité du fil. Embobinez le fil jusqu'à ce que le fuseau de la canette (4) s'arrête automatiquement.

REMARQUE

Une fois le fuseau de la canette enclenché à droite, la LED passe du numéro de programme au symbole « 】[ ». Le mécanisme de couture de la machine est simultanément désactivé de manière à ce que l'aiguille ne se déplace pas pendant le bobinage.

Pivotez le fuseau de la canette (4) vers la gauche et retirez la canette.
▶ Coupez les fils excédentaires.

La LED repasse du symbole « ][ » à l'affichage du programme (33) et le mécanisme de couture est réactivé.

4.3. Retrait de la boîte à canette

▶ Assurez-vous que la machine est bien éteinte.
▶ Enlevez la table-rallonge.
Placez l'aiguille ainsi que le pied-de-biche à la position la plus haute en tournant le volant (26) ou en levant le levier du pied-de-biche (20).
▶ Ouvrez le couvercle de boîte à canette (10) comme illustré.

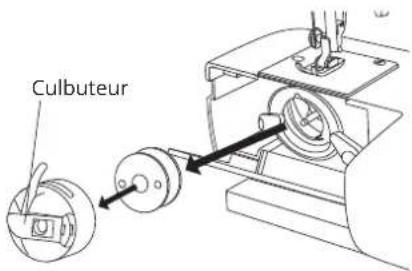

Ouvrez le levier basculant de la boîte à canette et enlevez la boîte à canette de la machine. Lorsque vous relâchez le levier basculant, la canette sort d'elle-même de la boîte à canette.

Culbuteur

4.4. Chargement du fi I dans la boîte à canette

Tenez la canette entre le pouce et l'index de votre main droite et laissez sortir env. 15 cm de fil.
Tenez la boîte à canette dans votre main gauche et insérez la canette dans la boîte à canette.

▶ Passez l'extrémité du fil dans la fente située au bord de la boîte à canette.

Faites passer le fil sous le ressort de tension et par l'orifice destiné au fil. Assurez-vous qu'env. 15 cm de fil sortent de la canette.

Boîte à canette Canette

4.5. Mise en place de la boîte à canette

Tenez la boîte à canette de manière à ce que le doigt de la boîte pointe vers le haut. Ouvrez le levier basculant de la boîte à canette.

Anneau de la coursière avec évidement Doigt

Placez la boîte à canette sur la cheville médiane et appuyez la boîte avec précaution jusqu'à ce que le doigt de la boîte à canette rentre dans l'évidement de l'anneau de la coursière.

▶ Relâchez le levier basculant et appuyez-le sur la boîte à canette.

▶ Fermez le couvercle de boîte à canette (10).

4.6. Représentation du guide-fi I supérieur

Pour une meilleure vue d'ensemble, vous trouvez ci-dessous une représentation schématique du trajet du fil supérieur.

Les chiffres indiquent l'ordre des étapes à suivre pour enfiler le fil.

4.7.Enfi lage du fi I supérieur

Un non-respect de l'ordre ou de l'enfilage pouvant entraîner une rupture du fil, le saut de points ou le froissement du tissu, lisez attentivement les instructions suivantes.

Avant l'enfilage, mettez l'aiguille à la position la plus haute en tournant le volant (26).
▶ Mettez également le levier du pied-de-biche (20) à la position la plus haute : la tension du fil est alors relâchée et le fil supérieur peut être enfilé facilement.
- Placez une bobine de fil sur un des porte-bobine.
Introduisez ensuite le fil dans le guide-fil supérieur (16) comme illustré.

Puis laissez passer le fil entre les disques de tension de la roulette de réglage de la tension du fil supérieur (14) comme illustré.
Faites passer le fil vers le haut sous le guide-fil avant (8), le ressort de guidage intérieur est alors automatiquement poussé vers le haut.

REMARQUE

Contrairement à la plupart des machines à coudre, sur cette machine, les disques de tension du fil supérieur ne sont pas directement visibles, faites donc très attention à ce que le fil se trouve entre les disques de tension et ne passe pas à un autre endroit à travers la machine.

CONSEIL

Une tension du fil supérieur de 3-4 est idéale pour la plupart des travaux de couture.

Enfilez ensuite le fil de droite à gauche dans le crochet du levier releveur de fil (15).

REMARQUE

Tournez éventuellement le volant (26) pour relever au maximum le levier releveur de fil (15).

Faites maintenant de nouveau passer le fil vers le bas en direction de l'ai-guille, il est alors positionné par le guide-fil interne (8) et le guide-fil du porte-aiguille (32).

4.8. Représentation du guide-fi I supérieur avec les aiguilles doubles

Pour une meilleure vue d'ensemble, vous trouvez ci-dessous une représentation schématique du trajet du fil supérieur.

Les chiffres indiquent l'ordre des étapes à suivre pour enfiler le fil.

aiguille gauche aiguille droite 1 2 3 4 5 6 7

▶ Guidez le deuxième fil en direction de l'aiguille, il est alors positionné par le guide-fil interne (8) et le guide-fil du porte-aiguille (32).

7 4 5 8 6 Fil pour aiguille gauche Fil pour aiguille droite

4.9. Remontage du fi l inférieur

▶ Mettez le pied-de-biche (30) en position haute. Faites tourner le volant (26) vers vous de votre main droite, jusqu'à ce que l'aiguille se trouve à la position la plus haute.
▶ Tenez le fil supérieur légèrement de votre main gauche.

Allumez la machine à coudre. Appuyez deux fois sur la touche de positionnement de l'aiguille pour exécuter un mouvement de couture de l'aiguille.
Tirez le fil supérieur légèrement vers le haut de manière à ce que le fil inférieur forme une boucle.

Tirez env. 15 cm des deux fils vers l'arrière sous le pied-de-biche (30).

5.1. Réglage de la tension du fi I

Si le fil casse pendant la couture, cela signifie qu'il est trop tendu.

Si de petites boucles se forment pendant la couture, le fil n'est par contre pas assez tendu.

Rectifiez dans les deux cas la tension du fil.

La tension du fil supérieur doit toujours être en rapport avec celle du fil inférieur.

5.2. Réglage de la tension du fi I supérieur

La tension est générée par les disques par lesquels passe le fil. La pression sur ces disques se règle à l'aide de la roulette de réglage de la tension du fil supérieur (14).

Plus le chiffre est élevé, plus le fil supérieur est tendu.

0= tension de fil supérieur faible et 9= tension de fil supérieur élevée.

5 4 3

La tension du fil supérieur n'est activée qu'une fois que le pied-de-biche est abaissé.

Vous devez régler la tension du fil dans plusieurs cas. La tension doit p. ex. être plus ou moins élevée selon la nature du tissu cousu.

La tension nécessaire dépend aussi de la résistance et de l'épaisseur du tissu, du nombre d'épaisseurs à coudre et du type de point choisi.

Veillez à ce que la tension du fil supérieur soit égale à celle du fil inférieur, le tissu pourrait sinon se froncer.

Avant tout ouvrage de couture, nous conseillons de faire un essai sur une chute de tissu.

REMARQUE

Une tension du fil supérieur de 3-4 convient pour la plupart des travaux de couture.

5.3. Vérification des tensions de fi I

5.3.1. Couture correcte

La tension du fil supérieur et inférieur est correctement réglée lorsque les cir- convolutions des fils se situent au milieu du tissu.

Le tissu reste lisse et ne forme pas de plis.

5.3.2. Coutures imparfaites

Le fil supérieur est trop tendu et tire le fil inférieur vers le haut. Le fil inférieur apparaît sur l'endroit de la pièce de tissu.

Solution :

Réduire la tension du fil supérieur en tournant la roulette de réglage de la tension du fil supérieur (14) sur un numéro inférieur.

Le fil supérieur est trop lâche. Le fil inférieur tire le fil supérieur vers le bas. Le fil supérieur apparaît sur l'envers de la pièce de tissu.

Solution :

Augmenter la tension du fil supérieur en tournant la roulette de réglage de la tension du fil supérieur (14) sur un numéro supérieur.

5.4. Réglage de la position fi nale de l'aiguille

Cette machine à coudre est équipée d'un automatisme de positionnement de l'aiguille mettant toujours l'aiguille à la position la plus haute ou la plus basse une fois l'ouvrage de couture terminé.

Vous pouvez modifier ce réglage avec la touche de positionnement de l'ai-guille.

Au début de tout ouvrage, l'automatisme de positionnement de l'aiguille est ainsi réglé que l'aiguille soit placée à la position la plus haute, ce qui est judicieux avec la plupart des travaux de couture.

Pour modifier la position finale de l'aiguille, procédez comme suit :

Appuyez une fois sur la touche de positionnement de l'aiguille (7) pour régler le positionnement sur la position la plus basse.
L'aiguille est amenée à la position la plus basse.

Appuyez encore une fois sur la touche de positionnement de l'aiguille (7) pour remettre l'aiguille à la position la plus haute.

CONSEIL

Pour les travaux de couture exigeant de changer souvent de sens de couture, il est conseillé de régler le positionnement automatique de l'aiguille sur la position la plus basse, le tissu pouvant ainsi être tourné plus facilement.

Chaque fois que vous changez de type de point, placez toujours l'aiguille à la position la plus haute. Avancez le tissu suffisamment loin sous le pied-de-biche (30). Laissez les fils supérieur et inférieur dépasser d'environ 10 cm vers l'arrière.
Abaissez le levier du pied-de-biche (20). Tout en tenant le fil de la main gauche, tournez le volant (26) vers vous et placez l'aiguille à l'endroit du tissu où vous voulez commencer à coudre.
Appuyez sur la pédale – plus la pédale est appuyée, plus la machine fonctionne vite. Pendant la couture, guidez le tissu légèrement de la main. Cousez quelques points en marche arrière en actionnant la navette marche arrière (6) afin de fixer les premiers points de couture.

CONSEIL

Si vous n'êtes pas sûr que p. ex. la tension du fil ou le type de point est correct, testez les réglages au préalable sur une chute de tissu.

Le tissu avance automatiquement sous le pied-de-biche (30) : ne pas le retenir ni le tirer de vos mains, mais seulement le guider légèrement afin que la couture suive le sens souhaité.

6.2. Choix de la bonne aiguille

REMARQUE!

Risque de dommages!

L'utilisation d'une aiguille émoussée ou déformée peut endommager le tissu cousu.

Remplacez donc toujours immédiatement une aiguille défectueuse.

Le numéro indiquant la grosseur de l'aiguille figure sur la tige.

Plus ce numéro est élevé, plus l'aiguille est grosse.

6.3. Lever et abaisser le pied-de-biche

▶ Lever ou abaisser le levier du pied-de-biche (20) a pour effet de faire monter ou descendre le pied-de-biche (30).

Pour coudre un tissu épais, le pied-de-biche (30) peut être levé encore un peu plus afin d'avoir une plus grande marge de manœuvre.

6.4. Couture en marche arrière/ fi n de motif

Utilisez la couture en marche arrière pour renforcer le début et la fin d'une couture.

6.4.1. Couture en marche arrière avec points droits/zigzag et boutonnières

Appuyez sur la touche de marche arrière (8) et maintenez-la enfoncée.
Appuyez sur la pédale – plus la pédale est appuyée, plus la machine fonctionne vite.
Pour repasser à la marche avant, relâchez tout simplement la touche de marche arrière (8).

6.5. Retirer le tissu de la machine à coudre

Une fois l'ouvrage de couture terminé, l'aiguille doit toujours se trouver à la position la plus haute. Pour enlever le tissu, levez le pied-de-biche (30) et tirez le tissu de la machine vers l'arrière dans la direction opposée à votre corps.

6.6. Changement de sens de couture

Pour modifier le sens de couture aux coins du tissu à coudre, procédez comme suit :

Arrêtez la machine et tournez le volant (26) aussi loin que possible vers vous, jusqu'à ce que l'aiguille se trouve dans le tissu.
▶ Levez le pied-de-biche (30).
Tournez le tissu autour de l'aiguille afin de le positionner dans le sens souhaité.
Rabaissez le pied-de-biche (30) et poursuivez la couture.

CONSEIL

Vous pouvez aussi régler le positionnement automatique de l'aiguille sur la position la plus basse, procédez pour cela comme décrit au chapitre « 5.4. Réglage de la position finale de l'aiguille » à la page 17.

6.7. Couper le fi I

Coupez le fil avec le coupe-fil (12) situé à l'arrière de la machine à coudre ou avec des ciseaux. Laissez sortir env. 15 cm de fil derrière le chas d'aiguille.

Coupe-fil intégré

6.8.Sélectiond'unprogramme

Vous pouvez sur cette machine à coudre choisir différents points traditionnels et décoratifs. Les touches de sélection du programme (34) vous permettent de régler facilement le modèle de point souhaité.

Avant tout changement de point, vérifiez que l'aiguille se trouve bien à la position la plus haute.
Le symbole rouge « # » indique que vous vous trouvez en mode de sélection du programme.
▶ Réglez le point souhaité avec la touche « ▲ » et « ▼ ».
Pour faire défiler les numéros de programme par pas de dix, maintenez les touches de sélection du programme (34) enfoncées pendant environ 5 secondes. Puis relâchez simplement les touches une fois la plage de programmes souhaitée atteinte.

Vous trouverez une vue d'ensemble de tous les types de points sur le panneau de commande de la machine à coudre ou au chapitre « 10. Choisir le bon programme » à la page 39.

6.9. Réglage de la largeur de point

Le réglage de la largeur de point (37) vous permet de choisir la largeur du modèle de point réglé.

Appuyez sur la touche MODE pour afficher le réglage de la largeur de point.
▶ Le symbole vert « » indique que la largeur de point standard est réglée.

Appuyez sur la touche « ▼ » pour réduire la largeur de point ou sur la touche « ▲ » pour l'augmenter.
Le symbole rouge « 🚗 » indique que la largeur de point réglée diffère de celle réglée en standard.

3.0

Mode

Si un signal sonore retentit lors du réglage de la largeur de point, c'est que la largeur de point minimum ou maximum est atteinte.

6.10. Réglage de la longueur de point

Vous pouvez régler la largeur d'un point zigzag ou d'un modèle de point à l'aide du sélecteur de largeur de point (25).

Réglage 0 : point droit.

Réglage 1-5 : différentes largeurs des points modèles.

REMARQUE!

Si vous utilisez l'aiguille double, ne réglez pas la largeur de point sur plus de 3.

Si vous réglez une valeur plus élevée, les aiguilles risquent de casser.

6.11. Réglage des types de point

Les types de point se règlent à l'aide des touches de sélection du programme (34). Avant de changer de type de point, veillez toujours à ce que l'aiguille se trouve à la position la plus haute.

Faites un essai de couture sur un échantillon de tissu avant d'utiliser un programme.

REMARQUE

Vous trouverez une vue d'ensemble de tous les modèles de point dans le tableau des programmes au chapitre « 10. Choisir le bon programme » à la page 39.

Pour savoir comment mettre en place et enlever le pied-de-biche, reportez-vous à la section « 7.2. Retrait et mise en place du pied-de-biche » à la page 29.

6.11.1. Point droit

Convient pour les travaux de couture courants et le surpiquage.

Indicateur de pied-de-biche : ...... J

Programme : 0

Longueur de point : 0,5 à 4,5

Largeur de point : 0,5 à 6,5

REMARQUE

Si vous utilisez une aiguille double, un axe de rotation incorrect peut entraîner des dommages.

▶ Mettez dans ce cas l'aiguille en position haute dans l'axe de rotation.

6.11.2. Point zigzag

Le point zigzag est l'un des types de point les plus employés. Il s'utilise p. ex. pour ourler, coudre des applications et monogrammes, etc.

Avant d'utiliser le point zigzag, cousez quelques points droits afin de renforcer la couture.

Indicateur de pied-de-biche : ...... J

Programme : 3

Longueur de point : 0,2 à 3

Largeur de point : 0,5 à 7

CONSEILS POUR LES POINTS ZIGZAG

Pour obtenir de meilleurs résultats avec les points zigzag, la tension du fil supérieur doit être plus lâche que pour la couture de points droits.

Le fil supérieur doit être légèrement visible sur l'envers du tissu.

6.11.3. Point satin

On appelle point satin un point zigzag très serré, spécialement adapté aux applications et monogrammes ainsi qu'à plusieurs points décoratifs.

Différents programmes pouvant être utilisés pour le point satin, veuillez consulter tous les programmes possibles dans le tableau des programmes au chapitre « 10. Choisir le bon programme » à la page 39.

Pied-de-biche : ....Pied pour points satin Indicateur de pied-de-biche : ....Z

Longueur de point : 0,5 à 1,5

Largeur de point : 0,7 à 6

CONSEIL

Avant d'utiliser ce point, veillez toujours à ce que la tension du fil supérieur soit légèrement relâchée. Plus le point doit être large, plus la tension du fil supérieur doit être lâche. Pour la couture de tissus très fins ou souples, placez un papier fin sous le tissu et cousez-le avec le tissu. Cela évite de sauter des points et empêche le tissu de se froncer.

6.11.4. Point invisible

Pour ce que l'on appelle les ourlets invisibles.

Pied-de-biche : ....Pied standard avec accessoire de guidage du point Indicateur de pied-de-biche : ....H

Programme :....4 ou 7

Longueur de point : 0,8 à 3

Largeur de point :....2 à 7

Utilisez une couleur de fil à coudre assortie au tissu.

Avec les tissus très fins ou transparents, utilisez un fil de nylon transparent.

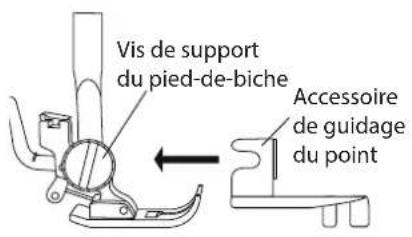

Vis de support du pied-de-biche Accessoire de guidage du point

▶ Mettez l'accessoire de guidage du point en place sur le pied-de-biche standard comme illustré.

Bas Bas

▶ Pliez le tissu comme illustré.

Placez le pied-de-biche au-dessus de la vis de réglage B de telle manière que les points droits soient cousus sur l'ourlet et les pointes des points zigzag, piquées à chaque fois uniquement dans le pli supérieur du tissu.

Cousez sur le pli comme illustré, l'accessoire de guidage du point devant toujours passer le long du pli.

▶ Retirez maintenant le tissu de la machine et lissez-le. Le tissu déplié présente alors un ourlet invisible.

Bord de guidage Pli de couture

La couture d'ourlets invisibles nécessite un certain entraînement, faites donc tout d'abord des essais sur des chutes de tissu.

6.11.5. Ourlet festonné

L'ourlet festonné est un point invisible inversé pour réaliser des ourlets décoratifs. Convient particulièrement pour les tissus coupés en biais.

Indicateur de pied-de-biche : ...... J

Programme : 8

Longueur de point :....1 à 3

Largeur de point :....1 à 7

L'aiguille doit piquer à droite dans le bord du tissu de manière à ce que les points sur le bord extérieur de l'ourlet s'entrelacent.

6.11.6. Points de feston

Les points de feston (ou de languette) sont aussi décoratifs qu'utiles.

Pied-de-biche : ......Pied standard ou pied pour points satin

Indicateur de pied-de-biche : ...... J ou Z

Programme : 45 à 59

Longueur de point : 0,3 à 1,5

Largeur de point :....3 à 7

Le point de feston (programme 54 ou 55) est p. ex. idéal pour coudre des motifs décoratifs sur des nappes, serviettes, cols, manchettes, etc.

6.12. Points décoratifs

Les points décoratifs sont des modèles de point similaires aux points de feston.

Pied-de-biche : ......Pied standard ou pied pour points satin

Indicateur de pied-de-biche : ...... J ou Z

Programme : 35 à 90

Longueur de point : 0,3 à 4

Largeur de point : 0,5 à 7

REMARQUE

Pour obtenir un résultat parfait avec les points décoratifs et de motif de dessin, essayez tout d'abord différents étirements de point sur une chute de tissu.

La machine à coudre comporte cinq programmes de boutonnières entièrement automatiques qui piquent une boutonnière en une seule opération.

CONSEIL

Pour déterminer la longueur, la largeur et l'étirement de point adéquats, il est conseillé de coudre un modèle de boutonnière sur une chute de tissu.

Pied-de-biche : ....Pied pour boutonnières Indicateur de pied-de-biche : ....B

Programme : 92 à 99

Longueur de point : 0,4 ou 1,2 Largeur de point : 4

Remplacez le pied-de-biche monté par le pied pour boutonnières. Veillez à ce que le fil supérieur passe bien à travers le pied pour boutonnières.
- Marquez l'endroit où la boutonnière doit être piquée et positionnez le pied pour boutonnières à l'endroit marqué.

Pour coudre sur un tissu très fin ou synthétique, réduisez la pression du pied et posez un morceau de papier sur le tissu afin d'éviter que le fil ne s'emmêle.

6.13.1. Procédure à suivre

Faites passer le fil supérieur par l'orifice du pied pour boutonnières et tirez les deux fils, supérieur et inférieur, sur l'envers.
À l'aide des touches de sélection du programme (34), sélectionnez le programme 1 pour coudre l'arrêt de couture gauche.
Abaissez le pied et cousez lentement jusqu'à atteindre la longueur souhaitée pour l'arrêt de couture latéral.

Levez l'aiguille à la position la plus haute et passez au programme 2 pour l'arrêt de couture inférieur.
▶ Cousez ensuite quelques points d'arrêt inférieur.

Levez de nouveau l'aiguille à la position la plus haute et passez au programme 3 pour l'arrêt de couture droit.
Cousez maintenant l'arrêt de couture droit exactement sur la même longueur que pour le côté gauche.

Placez l'aiguille à la position la plus haute et sélectionnez de nouveau le programme 4 pour l'arrêt de couture supérieur.
Cousez alors, comme pour l'arrêt de couture inférieur, également quelques points d'arrêt de couture supérieur.

Placez le levier du pied-de-biche à la position la plus haute et retirez le tissu cousu.
▶ Ouvrez ensuite le tissu entre les coutures à l'aide du découd-vite fourni.

CONSEIL

Pour éviter de couper l'arrêt de couture supérieur, il est conseillé de piquer une épingle devant l'arrêt de couture.

6.13.2. Boutonnières renforcées avec fil

Il est conseillé de renforcer les boutonnières plus sollicitées avec un fil (fil à crocheter, fil de renforcement ou fil à boutonnières).

CONSEIL

Pour les boutonnières avec fil de renforcement, utilisez uniquement les programmes pour boutonnières avec extrémités droites.

Coupez un morceau de fil de renforcement adapté à la taille de la boutonnière et mettez-le autour du pied pour boutonnières.
Accrochez le fil dans l'aiguillon à l'extrémité arrière du pied-de-biche puis guidez le fil vers l'avant et nouez-le sur l'aiguillon avant.
Cousez la boutonnière normalement. en veillant à ce que les points enserrent complètement le fil de renforcement.
Une fois le programme pour boutonnières terminé, enlevez votre ouvrage de la machine à coudre et coupez les extrémités du fil de renforcement excédentaire à ras de l'ouvrage.

CONSEIL

L'utilisation de fils de renforcement nécessite un certain entraînement, faites donc tout d'abord plusieurs essais de boutonnière sur une chute de tissu.

6.14. Coudre des boutons et œillets

▶ Mettez la plaque à repriser sur les griffes d'entraînement afin que le tissu ne soit pas entraîné.

Indicateur de pied-de-biche : ....O

Programme : 91

Longueur de point : 0

Largeur de point :....2 à 7

Abaissez le pied-de-biche et placez le bouton entre le tissu et le pied de manière à ce que le point zigzag atteigne les trous du bouton, comme illustré.

Vérifiez le bon positionnement du bouton en tournant le volant (26) de la main. L'aiguille doit piquer exactement dans les trous du bouton afin d'éviter tout endommagement de l'aiguille. Modifiez si nécessaire la largeur du point zigzag.

▶ Cousez 6 ou 7 points par trou à vitesse réduite.

Pour les boutons à quatre trous, décalez le tissu avec le bouton : 6 à 7 points sont alors aussi cousus dans les autres trous. Une fois le tissu retiré, coupez le fil supérieur en laissant une certaine longueur, faites-le passer sur l'envers du tissu et nouez-le avec le fil inférieur.

6.14.1. Coudre des boutons à tige

Avec les tissus épais, un bouton à tige est souvent nécessaire.

Placez une aiguille (ou une allumette s'il s'agit d'une tige plus grosse) sur le bouton et commencez à coudre exactement comme avec n'importe quel bouton classique.
Au bout d'une dizaine de points, retirez le tissu de la machine.
▶ Enlevez l'aiguille (ou l'allumette) du tissu à coudre.
▶ Laissez le fil supérieur un peu plus long et coupez-le.
Enfilez le fil supérieur dans le bouton et enroulez-le plusieurs fois autour de la tige puis faites-le passer sur l'envers du tissu et nouez-le avec le fil inférieur.

6.15. Coudre des fermetures éclair

Selon le côté de la bande de fermeture éclair que vous cousez, le pied-de-biche doit toujours reposer sur le tissu.

C'est pourquoi le pied est fixé soit sur le côté droit soit sur le côté gauche et non pas au centre comme avec les autres pieds-de-biche.

Pied-de-biche : ....Pied pour fermetures éclair Indicateur de pied-de-biche : ....J

Programme :....1

Longueur de point : 1,5 à 3

Largeur de point : 0,5 à 6,5

Placez le pied-de-biche et l'aiguille à la position la plus haute pour remplacer le pied.
- Faufilez la fermeture éclair sur le tissu et positionnez l'ensemble sous le pied-de-biche.
Pour coudre le côté droit de la fermeture éclair, fixez le pied pour fermetures éclair de manière à ce que l'aiguille couse le côté gauche.
Cousez le côté droit de la fermeture éclair en veillant à ce que la couture passe le plus près possible des dents.
Cousez la fermeture éclair à environ 0,5 centimètre en dessous des dents avec une barrette.
Pour coudre le côté gauche de la fermeture éclair, changez la position du pied au niveau du support du pied-de-biche.
Procédez comme pour la couture sur le côté droit de la fermeture éclair.

REMARQUE

Avant que le pied n'atteigne la tirette sur la bande de fermeture éclair, soulevez le pied et ouvrez la fermeture éclair en laissant l'aiguille dans le tissu.

6.15.1. Coudre des cordelettes

Le pied pour fermetures éclair vous permet aussi de coudre facilement des cordelettes comme illustré.

Rabattez une fois le tissu de manière à former un tunnel de cordelette puis cousez le long de la cordelette en veillant à ce que le pied pour fermetures éclair se trouve derrière la cordelette.

6.16. Coudre avec une aiguille double

Vous trouverez des aiguilles doubles dans les magasins spécialisés bien achalandés. Si vous achetez des aiguilles doubles supplémentaires, veillez bien à ce que l'écart entre les deux aiguilles ne dépasse pas 4 mm.

Les aiguilles doubles permettent de réaliser de très beaux motifs bicolores en utilisant des fils de différentes couleurs.

Indicateur de pied-de-biche : ...... J

Programme : 1

Longueur de point : 1 à 4

Largeur de point : 0,5 à 3

REMARQUE!

Si vous utilisez un programme de couture incorrect, l'aiguille double peut se tordre ou casser.

N'utilisez donc l'aiguille double qu'avec le programme indiqué ici.

6.17. Coudre avec le bras libre

Le bras libre (19) facilite la couture de pièces tubulaires telles que manches ou jambes de pantalon.

Cette machine à coudre peut être très simplement transformée en une machine à bras libre, il suffit alors de démonter la table-rallonge avec la boîte d'accessoires (9).

Le bras libre (19) est particulièrement utile pour les travaux de couture suivants :

• Raccommodage de coudes et genoux de vêtements.
• Couture de manches, en particulier sur des vêtements de plus petite taille.
• Applications, broderies ou ourlets sur bords, manchettes ou jambes de pantalon.
• Couture de ceintures élastiques sur des jupes ou pantalons.

7. Maintenance, entretien et nettoyage

ATTENTION!

Risque de blessure!

Si la pédale est actionnée accidentellement, il y a risque de blessure.

Une fois votre ouvrage de couture terminé ou avant toute opération de maintenance, éteignez toujours la machine et débranchez la fiche d'alimentation de la prise de courant.

7.1. Changement d'aiguille

Tournez le volant (26) vers vous jusqu'à ce que l'aiguille se trouve à la position la plus haute.
Retirez la vis du porte-aiguille (27) en la faisant tourner vers vous.
▶ Retirez l'aiguille du porte-aiguille.
▶ Mettez la nouvelle aiguille en place avec le côté plat à l'arrière. Poussez l'aiguille vers le haut jusqu'à la butée.
▶ Resserrez solidement la vis du porte-aiguille (27).

Barre à aiguille Vis du porte-aiguille Serrer Desserrer Côté plat à l'arrière

REMARQUE

Les aiguilles sont disponibles dans le commerce spécialisé.

Vous trouverez des informations sur les désignations de type et les grosseurs d'aiguilles au chapitre « 9. Tableau des combinaisons tissu, fil et aiguille » à la page 38.

7.2. Retrait et mise en place du pied-de-biche

7.2.1. Retrait

Tournez le volant (26) vers vous jusqu'à ce que l'aiguille se trouve à la position la plus haute.
Soulevez le pied-de-biche en poussant vers le haut le levier du pied-de-biche (20).
Appuyez sur le levier de déclenchement du pied-de-biche (21) derrière le support du pied-de-biche (29) : le pied-de-biche tombe.

7.2.2. Mise en place

Placez le pied-de-biche de manière à ce que la cheville soit positionnée sur le pied, directement sous la rainure du support du pied-de-biche. Abaissez le levier du pied-de-biche (20).
Appuyez maintenant encore le levier de déclenchement du pied-de-biche vers le haut. Le pied s'enclenche alors automatiquement.

7.3. Retrait et mise en place du support du pied-de-biche

Il n'est pas nécessaire d'enlever le support du pied-de-biche, sauf pour rac-commoder, broder ou accéder plus facilement aux griffes d'entraînement pour les nettoyer.

7.3.1. Retrait

Placez l'aiguille à la position la plus haute en tournant le volant (26) vers vous et poussez le levier du pied-de-biche (20) vers le haut.
Enlevez le pied-de-biche du support du pied-de-biche et desserrez la vis du support du pied-de-biche (31) à l'aide du tournevis fourni.

7.3.2. Mise en place

Placez l'aiguille à la position la plus haute en tournant le volant (26) vers vous et poussez le levier du pied-de-biche (20) vers le haut.
Pour mettre ensuite le support du pied-de-biche en place, poussez-le aussi loin que possible vers le haut et serrez la vis du support du pied-de-biche à l'aide du tournevis fourni.

7.4. Entretien de la machine à coudre

Une machine à coudre est un produit mécanique de précision qui nécessite un entretien régulier pour pouvoir fonctionner correctement.

Vous pouvez vous occuper personnellement de cet entretien.

L'entretien signifie avant tout : nettoyer et lubrifier.

REMARQUE

Pour la lubrification, utilisez uniquement des huiles spéciales pour machines à coudre de qualité supérieure, les autres huiles ne sont pas adaptées.

Après la lubrification, veillez à ce qu'aucun résidu d'huile ne se trouve dans l'appareil. Pour éliminer tout résidu d'huile éventuel, cousez quelques points sur un échantillon ou une chute de tissu. Cela permet d'éviter de salir le tissu à coudre.

7.4.1. Nettoyage du boîtier et de la pédale

Avant de nettoyer l'appareil, veillez à débrancher la fiche d'alimentation de la prise de courant.

Pour nettoyer le boîtier et la pédale, utilisez un chiffon sec et doux. Évitez les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.

7.4.2. Nettoyage des griffes d'entraînement

Pour garantir une couture impeccable, il est nécessaire de veiller à ce que les dents des griffes d'entraînement soient toujours propres.

Retirez l'aiguille et le pied-de-biche (voir page 28 et suiv.).

Desserrez les vis de la plaque à aiguille pour pouvoir retirer la plaque de la machine.

Éliminez la poussière et les bribes de fil des griffes d'entraînement à l'aide du pinceau.

▶ Remettez la plaque à aiguille en place.

7.4.3. Nettoyage et lubrification du boîtier de la canette

Amenez l'aiguille à la position la plus haute, il n'est sinon pas possible de retirer le crochet.

▶ Enlevez la boîte à canette.

▶ Tournez le levier à ressort vers l'extérieur comme illustré.

▶ Enlevez l'anneau de la coursière.

▶ Retirez le crochet en tenant le tenon au milieu du crochet.

Éliminez toutes les saletés de l'anneau de la coursière et graissez les pièces avec un chiffon.

▶ Versez une à deux gouttes d'huile sur la coursière de la canette comme illustré.

Remettez le crochet en place en tenant le tenon au milieu du crochet.

▶ Puis remettez l'anneau de la coursière en place.

▶ Tournez le levier à ressort vers l'intérieur comme illustré.

▶ Remettez en dernier la boîte à canette en place.

CONSEIL

En cas d'utilisation fréquente, cette partie de la machine doit être lubrifiée plus souvent.

7.5.Lubrifi cation de la ma chine

REMARQUE

Votre machine à coudre est déjà lubrifiée départ usine et donc prête à être utilisée.

7.5.1. Lubrification de la machine derrière le couvercle frontal

Enlevez la vis sur le couvercle frontal.

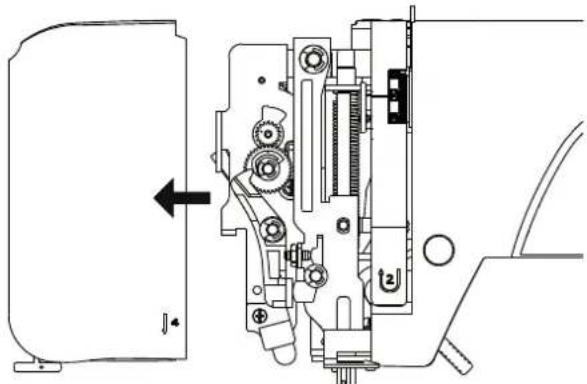

Enlevez le couvercle frontal en le tirant vers l'avant.

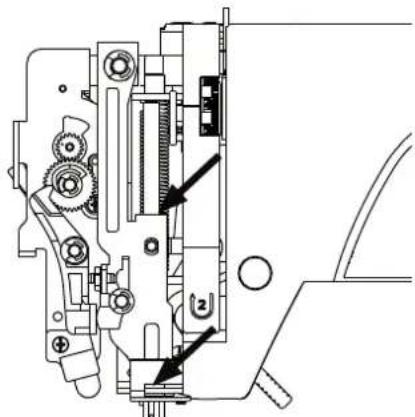

Les endroits devant être lubrifiés sont signalés par des flèches sur l'illustration. Nettoyez les endroits signalés avant de les lubrifier. Versez-y une ou deux gouttes d'huile pour machines à coudre de bonne qualité.

Si la machine ne fonctionne plus correctement suite à une longue période de non-utilisation, faites tourner rapidement la machine lubrifiée, couvercle frontal fermé, pendant environ une minute.

N'oubliez pas de coudre d'abord sur une chute de tissu pour éponger l'huile pouvant éventuellement s'échapper.

7.6. Démontage du couvercle supérieur du boîtier

CONSEIL

En cas d'utilisation fréquente, cette partie de la machine doit être lubrifiée plus souvent.

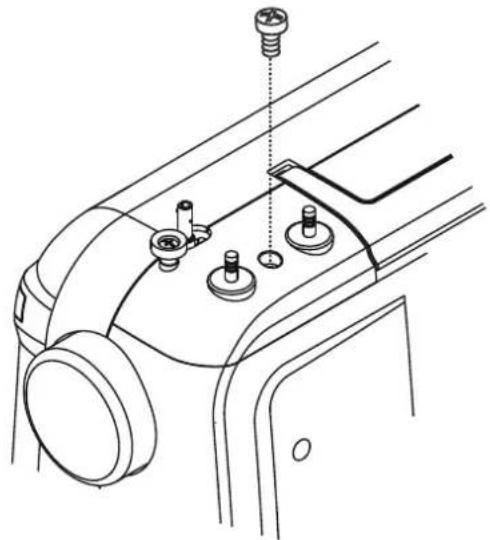

▶ Desserrez la vis entre les deux porte-bobine.

▶ Enlevez le couvercle en le tirant vers le haut.

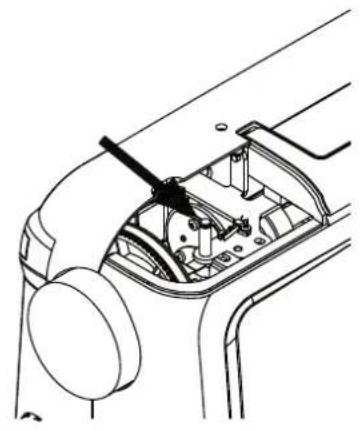

Les endroits devant être lubrifiés sont signalés par des flèches sur l'illustration. Nettoyez les endroits signalés avant de les lubrifier. Versez-y une ou deux gouttes d'huile pour machines à coudre de bonne qualité.

En cas de problème, veuillez vérifier dans ce mode d'emploi que vous avez bien respecté toutes les instructions données.

Ne vous adressez à notre service après-vente que si les solutions mentionnées n'ont pas permis de résoudre le problème.

Problème Cause Page
La machine se bloque La machine doit être lubrifiée	page 30
	Des poussières et des fils sont coincés dans la coursière	page 30
	Des bribes de tissu se trouvent sur les dents des griffes d'entraînement	page 30
	Une mauvaise huile a été utilisée et a engorgé la machine	page 28
Le fil supérieur casse Le fil supérieur n'est pas correctement enfilé page 13
		Le fil est trop tendu page 16
		L'aiguille est déformée ou émoussée page 18
		L'aiguille n'est pas adaptée à l'épaisseur du fil page 38
		L'aiguille n'est pas insérée correctement page 28
		Le tissu n'a pas été tiré en arrière à la fin de la couture
		La plaque à aiguille, la canette ou le pied-de-biche est endommagé
Le fil inférieur casse Le fil inférieur s'emmèle à cause d'un mauvais bobinage de la canette		page 10
		Le fil inférieur ne se trouve pas sous le ressort de tension dans la boîte à canette
L'aiguille casse L'aiguille a été mal insérée page 28
		L'aiguille est déformée
		L'aiguille est trop fine
		Le tissu a été tiré pendant la couture page 18
		Le fil présente un nœud
		Le fil supérieur a été mal enfilé
Des points sont sautés	L'aiguille a été mal insérée page 28
	Le fil supérieur a été mal enfilé	page 13
	L'aiguille et/ou le fil n'est pas adapté au tissu	page 38
	Le tissu est trop épais ou trop dur	page 38
	Le tissu a été tiré pendant la couture page 18
La couture est trop serrée ou fronce	Le fil supérieur est trop tendu	page 16
	Le fil a été mal chargé dans la machine	page 13
	L'aiguille est trop grosse pour le tissu	page 38
Le fil fait des boucles La tension du fil n'est pas réglée page 16
		Le fil supérieur n'est pas correctement enfi-lé et/ou le fil inférieur n'est pas correctement embobiné
		L'épaisseur du fil ne convient pas au tissu page 38
Le tissu avance de façon irrégulière La longueur du point est réglée sur « 0 » page 20
		Des bribes de fil se trouvent dans la coursière page 30
La machine ne fonctionne pas La machine à coudre n'est pas correctement branchée ou la prise de courant n'est pas sous tension		page 8
		Bribes de fil dans la coursière page 30

8.1. Messages utiles

8.1.1. Bips sonores

Bip sonore Raison
1 bip	Fonctionnement normal
2 bips	Opération invalide
3 bips	Réglage de machine invalide
5 bips	La machine est coincée

8.1.2. Affichages à l'écran utiles

Affichage à l'écran	Raison	Solution
JC	Le fuseau de la canette se trouve encore en position de bobinage.	Poussez le fuseau de la canette vers la gauche.
PF	Le levier de boutonnières n'est pas abaissé ou relevé.	Tirez le levier de boutonnières vers le bas.Poussez le levier de boutonnières vers le haut.
Lo	La machine s'est arrêtée car des bribes de fil ou de tissu bloquent sa mécanique.	Éteignez la machine et éliminez ces bribes de fil ou de tissu.
--	Le sélecteur de longueur de point est en position neutre.	Réglez la longueur de point sur une valeur comprise entre 0 et 4.

9. Tableau des combinaisons tissu, fi I et aiguille

En règle générale, les fils et aiguilles fins sont utilisés pour la couture de tissus légers et les fils et aiguilles plus gros, pour les tissus épais. Testez toujours la solidité du fil et de l'aiguille sur une chute du type de tissu à coudre. Utilisez le même fil pour l'aiguille et la canette. Si vous cousez sur un tissu fin ou des coutures stretch synthétiques, utilisez des aiguilles à tige bleue (disponibles dans le commerce spécialisé), pour éviter que des points ne soient sautés.

Nature du tissu Fil Aiguille
Tissus très légers	Chiffon, crêpe Georgette, den-telle fine, organdi, maille, tulle	50Tissu synthétique, soie	65
Tissus légers Batiste	, voile, nylon, satin, lin fin 80	Coton	65
	Soie, crêpe de Chine, crêpe ex-tra fine	50Soie, tissu synthétique
	Jersey, vêtements de bain, tricot	60Tissu synthétique
	Daim 80	Coton	75(aiguille à cuir ou jean)
Tissus d'épais-seur moyenne	Flanelle, velours, velours côtélé,mousseline, popeline, lin, laine,feutre, tissu éponge, gabardine	60 - 80Coton, soie	75 - 90
	Vêtements en maille, stretch, tri-cot	60Tissu synthétique	90
	Cuir, vinyle, daim 80	Coton	90(aiguille à cuir ou jean)
Tissus épais Toile	de jean, tissu pour man-teaux	50Coton	100
	Jersey	50Tissu synthétique
	Laine, tweed	50Soie
Tissus très épais	Toile, bâche, tissus d'ameuble-ment	80 - 100Coton	100

9.1. Conseils utiles pour la couture

9.1.1. Coudre des tissus fins et légers

Les tissus fins et légers n'étant pas toujours saisis uniformément par les griffes d'entraînement, des ondulations peuvent se produire.

Pour coudre sur ce type de tissu, placez un Vlieseline (entoilage pour broderie, disponible dans le commerce spécialisé) ou un morceau de papier de soie sous le tissu à coudre afin d'éviter un entraînement irrégulier.

9.1.2. Coudre des tissus élastiques

Avec les tissus élastiques, cousez auparavant les différentes pièces de tissu avec du fil de faufilage puis assemblez-les avec de petits points sans tirer sur le tissu.

Vous obtiendrez également de bons résultats si vous cousez avec des fils spéciaux pour tricots et points élastiques.

10. Choisir le bon programme

10.1. Programmes de point

REMARQUE

Tous les modèles de point marqués d'une étoile ne peuvent pas être cousus avec une aiguille double.

Le tableau ci-dessous énumère tous les modèles de point et le numéro de programme respectif.

Numéro de programme	00 01	02 03 04	05 06 07	08 09
Point
Numéro de programme	10 11	12 13 14	15 16 17	18 19
Point
Numéro de programme	20 21	22 23 24	25 26 27	28 29
Point
Numéro de programme	30 31	32 33 34	35 36 37	38 39
Point
Numéro de programme	40 41*	42 43 44	45 46 b1	b2 b3
Point

11. Élimination

EMBALLAGE

Votre machine à coudre se trouve dans un emballage la protégeant des risques de dommages liés au transport. Les emballages sont des matières premières et peuvent être recyclés ou réintégrés dans le circuit des matières premières.

APPAREIL

Lorsque votre machine à coudre arrive en fin de vie, ne la jetez en aucun cas dans une poubelle classique. Informez-vous auprès de votre municipalité des possibilités de recyclage écologique et adapté.

12. Caractéristiques techniques

Machine à coudre :

Tension nominale : 230 V \~ 50 Hz - 0,4 A

Puissance nominale : 42 W

Module de lampe LED : 6 V, <1 W

Classe de protection : II

Pédale :

Type : ES01FC

Tension nominale : 15 V, 3 mA

Sous réserve de modifications techniques !

13. Mentions légales

Copyright © 2016

Tous droits réservés.

Le présent mode d'emploi est protégé par le copyright.

La reproduction sous forme mécanique, électronique ou sous toute autre forme que ce soit est interdite sans l'autorisation écrite du fabricant.

Le copyright est la propriété de la société :

Medion AG

Am Zehnthof 77

45307 Essen

Allemagne

Le mode d'emploi peut être à nouveau commandé via la hotline SAV et téléchargé sur le portail SAV www.medion.com/fr/service/accueil/.

Vous pouvez aussi scanner le code QR ci-dessus et charger le mode d'emploi sur votre terminal mobile via le portail SAV.

Affichages à l'écran ....37

Anneau de la coursière 12, 31, 32

B

Bips sonores ....37

Boîte à canette ....31

Boîte d'accessoires ....9

Boîtier de la canette....31

Boutonnières....24

Boutonnières renforcées avec fil ....25

C

Changement de sens de couture ....19

Chargement du fil dans la boîte à canette ....11

Choix de la bonne aiguille ....18

Conseils pour la couture ....38

Coudre des tissus élastiques ....38

Coudre des tissus fins et légers ....38

Consignes de sécurité ....5

Contrôle de la vitesse de couture ....8

Coudre avec une aiguille double ....27

Coudre des boutons à tige 26

Coudre des boutons et œillets 25

Couper le fil ....19

Coursière ....31

Couture correcte 16

Couture en marche arrière ....19

Coutures imparfaites ....17

Crochet....31

E

Enfilage du fil supérieur ....13

F

Fermetures éclair 26

Fin de motif ....19

G

Griffes d'entraînement ....30

Guide-fil supérieur ....12, 14

L

Lever et abaisser le pied-de-biche ....18

Mise en place de la boîte à canette ....12

Mise en place d'une bobine de fil ....9

0

Ourlet festonné ....23

P

Pédale....7,8

Pied-de-biche 11,29

Pied pour boutonnières 7

Pied pour fermetures éclair 7

Point droit ....21

Point invisible 22

Point satin 22

Points décoratifs ....23

Points de feston 23

Point zigzag 21

Position finale de l'aiguille ....17

Programmes de point 39

R

Réglage de la largeur de point ....20

Réglage de la longueur de point ....20

Réglage des types de point ....21

Remontage du fil inférieur ....15

Retrait de la boîte à canette....11

S

Sélection d'un programme ....20

Support du pied-de-biche ....29

T

Table-rallonge 7,8,11,27

Tension du fil 16

Tension du fil supérieur ....16

V

Volant....11

15. Conditions générales de la garantie commerciale

15.1. Dispositions générales

La période de garantie est de 24 mois et commence à courir le jour de l'achat du produit. La garantie couvre les défauts de matériau et de fabrication de tout type susceptibles de nuire à une utilisation normale du produit.

Veuillez conserver précieusement le justificatif d'achat original. Le garant se réserve le droit de refuser la réparation au titre de la garantie commerciale ou la confirmation de la garantie commerciale si ce justificatif d'achat n'est pas produit. Veuillez vous assurer que le produit retourné est suffisamment bien emballé pour ne pas être endommagé au cours du transport. Sauf mention contraire sur votre bon de garantie, vous devez prendre en charge les frais d'envoi et supporter le risque d'endommagement du produit lors de son envoi. Le garant décline toute responsabilité pour les objets envoyés avec le produit qui ne faisaient pas partie du lot initial.

Veuillez également joindre au produit retourné une description complète et détaillée du défaut réclamé. Pour la mise en œuvre de la garantie commerciale et avant l'envoi du produit, veuillez contacter le garant via la ligne d'assistance SAV ou le portail SAV. Vous recevrez alors des informations sur la suite de la procédure.

La présente garantie n'a aucune incidence sur vos recours en garantie légaux et elle est régie par le droit en vigueur dans le pays de première acquisition du produit par le client final.

15.1.1. Étendue de la garantie commerciale

En cas de défaut de votre produit couvert par la présente garantie, le garant prendra en charge la réparation ou le remplacement du produit. Le garant aura le choix entre la réparation et le remplacement du produit et se réserve la possibilité de réparer le produit envoyé pour réparation ou de le remplacer par un produit remis à neuf de même qualité.

La garantie ne couvre pas les batteries et piles, ni les consommables, c.-à-d. les pièces destinées à être remplacées à intervalles réguliers au cours de l'utilisation du produit, p. ex. les ampoules des vidéoprojecteurs.

La présence d'un pixel défectueux sur un écran (point de l'image constamment coloré, clair ou foncé) ne constitue pas, en soi, un défaut couvert par la garantie commerciale. Le nombre exact admissible de pixels défectueux est indiqué dans le mode d'emploi du produit concerné.

La présente garantie commerciale ne couvre pas la détérioration du produit due à une mauvaise utilisation, notamment pour les écrans plasma ou LCD. La manière correcte d'utiliser votre écran plasma ou LCD est décrite dans le mode d'emploi du produit concerné.

La garantie ne couvre pas les erreurs de lecture de supports de données formatés dans un format incompatible ou qui sont provoquées par l'utilisation d'un logiciel inadapté.

S'il est constaté lors de la réparation que le défaut n'est pas couvert par la garantie, le garant se réserve le droit de facturer les frais avancés au client sous la forme d'un forfait de prise en charge ainsi que les coûts de réparation plus le matériel et la main-d'œuvre après présentation d'un devis. Vous en serez alors en tant que client informé au préalable et il vous appartiendra d'accepter ou de refuser cette procédure.

15.1.2. Exclusions de la garantie

La garantie ne couvre pas les défaillances et dommages provoqués par des causes externes, l'endommagement volontaire ou par négligence du fait de l'utilisateur, une utilisation inappropriée, les modifications, transformations ou extensions apportées au produit, l'utilisation de pièces provenant d'un constructeur tiers, l'absence d'entretien nécessaire, les virus ou les erreurs de logiciels, le transport ou l'emballage inapproprié ou la perte du colis lors du renvoi du produit au garant.

La garantie s'éteint si le défaut du produit est survenu suite à une tentative de réparation ou d'entretien par une personne n'appartenant pas à l'un des partenaires commerciaux agréés par le garant. De même, la garantie s'éteint si des autocollants ou des numéros de série se trouvant sur le produit ou l'un des accessoires ont été modifiés ou rendus illisibles.

15.1.3. Ligne d'assistance SAV

Avant de retourner le produit au garant, veuillez contacter ce dernier via la ligne d'assistance SAV ou le portail SAV. Il vous sera alors communiqué des informations complémentaires sur la marche à suivre pour faire appel à la garantie.

Le recours à la ligne d'assistance peut être payant.

La ligne d'assistance SAV ne se substitue en aucun cas à la familiarisation de l'utilisateur avec le logiciel ou le matériel, à la lecture du mode d'emploi ni à la responsabilité pour les produits tiers.

15.2. Conditions particulières de la garantie commerciale pour les ordinateurs personnels, ordinateurs portables, ordinateurs de poche (PDA), appareils avec fonction de navigation (PNA), téléphones, portables et appareils avec fonction de stockage

En cas de défaut de l'une des options fournies (p. ex. cartes mémoire), le garant prendra en charge sa réparation ou son remplacement. La garantie couvre les frais de matériel et le temps de travail nécessaires à la remise en état du produit concerné.

L'utilisation de matériel qui n'a pas été produit ou vendu par le garant peut entraîner l'extinction de la garantie commerciale s'il s'avère qu'un dommage a été causé au produit ou à l'une de ses options par ce matériel.

Les logiciels livrés avec le produit sont couverts par une garantie commerciale limitée spéciale. Cette garantie commerciale couvre le système d'exploitation préinstallé ainsi que les programmes livrés avec le produit. Pour les logiciels livrés avec le produit par le garant et pour les supports de données tels que CD ou DVD contenant ces logiciels, l'absence de défauts de fabrication et de matériau est garantie pendant une durée de 90 jours suivant l'achat du produit. Le garant remplacera gratuitement les supports de données qui étaient défectueux lors de leur livraison ; tout autre recours est exclu. Cette garantie commerciale ne couvre que les supports physiques de données et non le fonctionnement des logiciels. Aucune garantie n'est en outre donnée concernant le fonctionnement ininterrompu ou parfait des logiciels et leur aptitude à satisfaire à vos besoins. Le garant n'assume aucune responsabilité pour l'exactitude à 100 % des cartes fournies avec les produits ayant une fonction de navigation.

Lors de la réparation du produit, il peut s'avérer nécessaire de supprimer toutes les données qui y sont stockées. Par conséquent, avant de renvoyer le produit au garant, assurez-vous que vous êtes en possession d'une sauvegarde de vos données. Il est expressément précisé que lors de la réparation, le produit est remis dans son état initial à la livraison. Le garant ne pourra pas être tenu responsable desfrais d'une configuration logicielle, d'une perte de gain, de la perte de données ou d'un logiciel ou autres dommages consécutifs.

15.3. Conditions particulières de la garantie commerciale pour les réparations et/ou échanges sur site

Dans la mesure où le bon de garantie de votre produit stipule le service de réparation et/ou d'échange sur site, il sera fait application des conditions particulières de la garantie commerciale pour les réparations et/ou échanges sur site. Pour la bonne exécution de la réparation et/ou de l'échange sur site, veuillez tenir compte des points suivants :

• Vous devez garantir aux collaborateurs du garant venant chez vous dans le but susmentionné l'accès sans restrictions, sûr et immédiat au produit défectueux.
• Vous devez, à vos frais, mettre à la disposition de ces collaborateurs les installations de télécommunication nécessaires à l'exécution correcte de votre demande, les tests, le diagnostic et la réparation du produit.
• Vous êtes seul responsable de restaurer vos logiciels d'application après avoir eu recours aux services du garant.
• Vous êtes seul responsable de la reconfiguration éventuellement nécessaire de votre connexion Internet et des appareils périphériques existants après avoir eu recours aux services du garant.
• La période pendant laquelle vous pouvez annuler gratuitement une demande d'intervention sur site est de 48 heures minimum avant le rendez-vous. Passé ce délai, les frais causés par l'annulation tardive ou l'omission d'annulation vous seront facturés.

16. Adresse du Service

16.1. France

02 43 16 60 30

(appel non surtaxé)

Service PREMIUM hors garantie

08 92 35 05 40

(0,34 €/min, coût d'un appel depuis un téléphone mobile variable selon votre opérateur)

Lun - Ven : 09:00 - 19:00

www.medion.fr

@ Veuillez utiliser le formulaire de contact sous : www.medion.com/contact

Inhoudsopgave

7.4.2. Reiniging van de transporteur
