MODE D'EMPLOI DFL Expert 3D TOYOTA

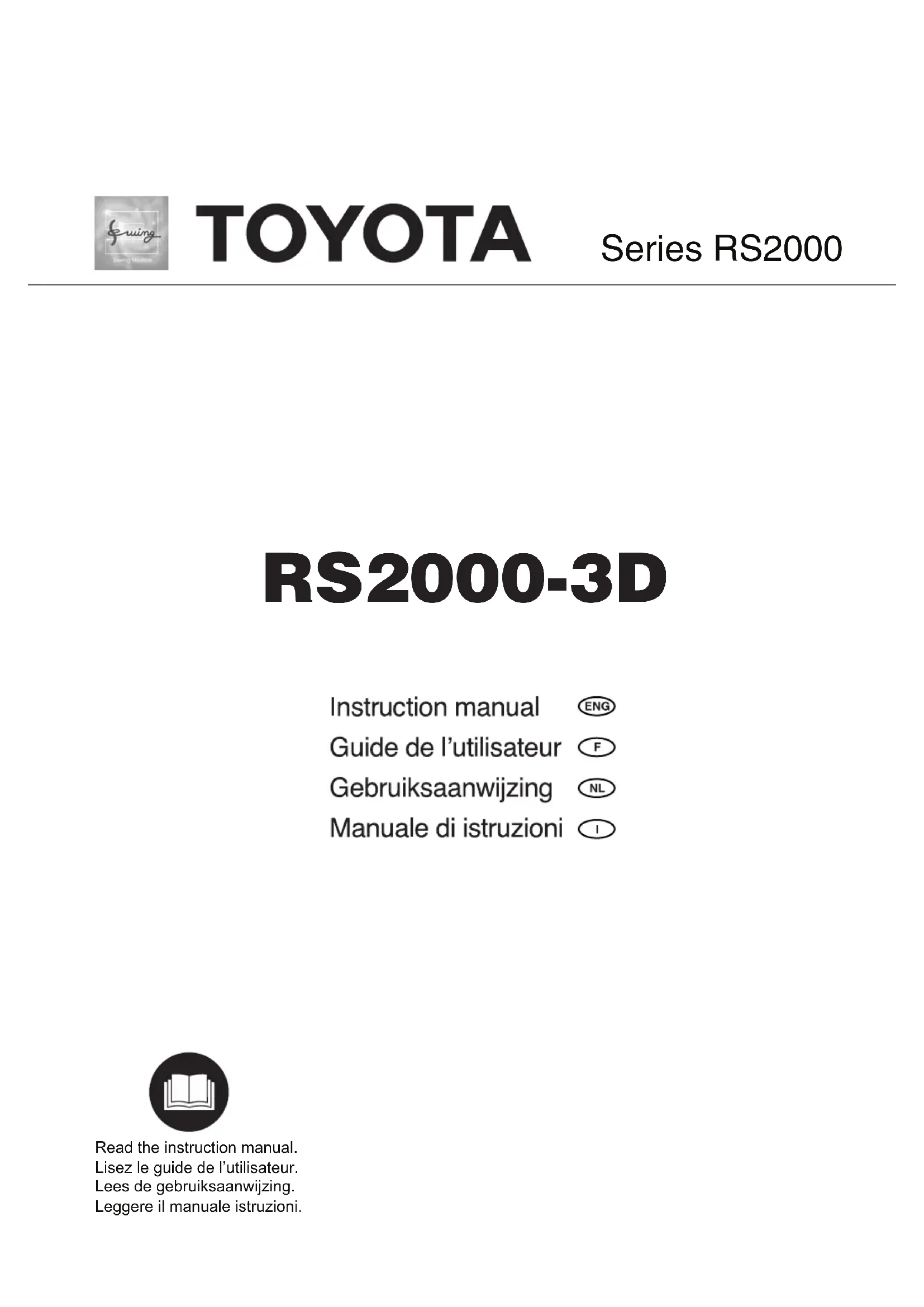

- RS2000 EL SERIES Type désignation Les séries RS2000 comprennent plusieurs types de produits. Les différents types de produits sont différentiables par la plaque identification comme suit: MODELE / MODELE (NOM DU MODELE) SERIE
Lors de l’utilisation d’un appareil électrique, des mesures élémentaires de sécurité doivent toujours être respectées. Lire toutes les instructions avant d’utiliser la machine. DANGER
Pour réduire les risques de choques électriques.
1. Il ne faut jamais laisser un appareil sans surveillance lorsqu’il est branché.
2. Toujours déconnecter cet appareil de la prise électrique avant de remplacer une ampoule.
Remplacez l’ampoule avec une autre de la même puissance, 15 watts.”
3. Ne pas utiliser une machine tombée à l’eau. Débranchez la immédiatement.
4. Ne jamais utiliser l’appareil si les ouvertures de ventilation sont bloquées. Veiller à éviter toute
accumulation de peluches, de poussière et de morceaux de tissu devant les ouvertures de ventilation de la machine à coudre et du rhéostat.”
5. Ne jamais laisser tomber ou introduire quelqu’objet que ce soit dans les ouvertures de la machine.
6. Ne pas utiliser la machine à l’extérieur.
7. Ne pas utiliser dans des endroits où l’on emploie des produits aérosols (sprays) et où l’on administre
8. Pour éteindre, positionner tous les interrupteurs sur la position (“O”), puis retirer le cordon de la prise
9. Ne pas débrancher la machine en tirant sur le cordon. Pour débrancher, tenir la fiche, pas le cordon.
10. Eloignez les doigts de toutes les parties mobiles de la machine. Une prudence supplémentaire est
nécessaire autour de l’aiguille de la machine.
11. Toujours utiliser la plaque à aiguille appropriée. Si vous n’utilisez pas la plaque appropriée, l’aiguille
12. Ne pas utiliser d’aiguilles tordues.
13. Ne pas pousser ou tirer sur le tissu pendant la couture. Cela risque de tordre l’aiguille et pour finir
14. Eteindre la machine à coudre (position “O”) lors de tout réglage, comme enfiler l’aiguille, enfiler une
bobine ou changer le pied presseur, etc., dans la zone de l’aiguille.
15. Toujours déconnecter la machine à coudre de la prise électrique lorsque vous enlevez les
couvercles, que vous lubrifiez ou que vous effectuez tout autre réglage mentionné dans le manuel d’utilisation.
16. Ne jamais utiliser sur une surface molle telle qu’un lit ou un canapé où les ouvertures de ventilation
pourraient être bloquées.
Type de machine avec cadran sélecteur de coté .................................. 1 ACCESSOIRES ........................................ 5
- Branchement de la pédale et du cordon d’alimentation p. 7
- Interrupteur du courant et de la lumière p. 7
- La pédale p. 7
- La boîte d'accessoires p. 7
- DIVERS REGLAGES Cadran de sélection du point p. 9
- Cadran de réglage de la longueur du point p. 9
- Cadran de réglage de la largeur du zigzag p. 9
- Levier presseur de pied-de-biche p. 9
ENFILAGE DE LA MACHINE
- Bobinage de la canette p. 12
- Enfilage de la canette p. 13
- Enfilage du fil supérieur p. 16
- Comment utiliser un enfile-aiguille p. 17
- Pour faire remonter le fil inférieur p. 19
- Changement du pied-de-biche p. 23
- Bouton de débrayage p. 25
- Levier de marche arrière p. 25
- Levier d’escamotage de la griffe d’entraînement p. 25
- Régulateur de pression du pied p. 27
- Couture de tissus épais p. 27
- Points zigzag p. 28
- Points stretch p. 28
RECYCLAGE........................................ 68 Type de machine avec cadran selecteur de face ..................................33 Nederlands INHOUD
Type de machine avec cadran sélecteur le coté
2. Bouton de tension du
3. Cadran de réglage de
la largeur du zigzag
5. Axe de bobinage de la
6. Cadran de réglage de
la longueur de point
7. Bonton de réglage de
tension supérieur 10.Couvercle latéral 11.Coupe-fil 12.Boîte d’accessoires 13.Cadran de sélection du point 14.Levier de marche arrière
15. Levier d’enfile-aiguille
16.Levier d’enfile-aiguille 17.Levier de relache du pied-de-biche 18.Tournevis de serrage de l’aiguille 19.Guide-aiguille pour fil supérieur 20.Pied-de-biche 21.Griffe d’entraînement 22.Plaque-aiguille 23.Bras libre 24.Levier de griffe d’entraînement 25.Cache-navette 26.Poignée 27.Equilibrage de la boutonnière 28.Vollant
29. Bouton de débrayage
Type de machine avec cadran selecteur de face
2. Bouton de tension du
3. Contrôle de largeur du
zigzag (uniquement les modèles 3D)
5. Axe de bobinage de la
6. Cadran de réglage de
la longueur de point (uniquement sur les modèles 2D et 3D)
7. Bonton de réglage de
10. Couvercle latéral
13. Cadran de sélection
14. Levier de marche
16. Levier de boutonnière
(uniquement sur les modèles 3D)
17. Levier de relache du
19. Guide-aiguille pour fil
21. Griffe d’entraînement
27-1. Equilibrage de la boutonnière 27-2. Equilibrage de la boutonnière (uniquement sur les modèles 2D et 3D)
29. Bouton de débrayage
30. Interrupteur (tension /
31. Prise de courant
32. Releveur de pied-de-
biche Equipé sur les modèles spécifiques5
NNOMS DES ACCESSOIRES
7. Canettes (3 pièces)
(3 pièces, #14) 10.Tournevis (petit) (1 pièce) 11.Tige porte bobin
fournie (monté sur la machine) 12.Aiguille double (1 pièce) 13.Tige porte-bobine (pour couture en aiguille double) Les accessoires sont logés à l’intérieur de la table d’extension Accessoires en option 14.Guide de piquage 15.Tournevis (1 pièce) 16.Pied libre de broderie pour reprisage 17.Pied-de-biche double entraînement 18.Pied d’application 19.Pied ouvert 20.Pied-de-biche pour faufilage 21.Pied-de-biche pour couture invisible 22.Brosse de nettoyage et extracteur de canette 23.Pied passepoil / Fermeture à glissière
Branchement de la pédale et du cordon d’ali- mentation (fig. A)
1. Branchement de la prise de la pédale à la prise de
2. Brancher le fil d’alimentation à une prise de
courant. Attention! Vérifiez que le voltage de la machine (information au dos de la machine) correspond au voltage en vigueur. Les spécifications varient selon les pays. Interrupteur du courant et de la lumière (fig. B) Mettre la machine sous tension pour commencer à coudre. Cet interrupteur contrôle à la fois la mise sous tension et la lumière. La machine ne marchera pas sans alimentation. La pédale (fig. C) Plus vous exercerez une pression importante sur la pédale et plus la machine fonctionnera rapidement. La boîte d'accessoires (fig. D) La machine se transforme en modèle bras-libre en enlevant la boîte d'accessoires.
1. Enlever la table en la tirant vers la gauche, et la
machine se transforme en un modèle bras-libre. Le bras libre est plus pratique pour coudre pantalons, manches, manchettes de tee-shirts, chemisiers, etc....Nederlands Italiano
Raise presser foot lever up as far as it will go for position c . The lever will not stop at position c . Hold it in position c . DIVERS REGLAGES Cadran de sélection du point (fig. A) Pour sélectionner le point, soyez sûr que l’aiguille est à sa position la plus haute. Le point souhaité est obtenu en tournant le cadran de sélection du point. Le cadran de sélection du point peut être tourné soit vers la gauche soit vers la droite. Cadran de réglage de la longueur de point (B-1) La longueur du point peut être facilement réglable en tournant le cadran de sélection du point. Pour les points plus courts, régler le cadran de réglage du point sur un chiffre plus petit. Pour des points plus longs régler sur un chiffre plus grand. La longueur normale du point est de 2 à 3. Toutefois, pour les points motifs de 12 à 23, le cadran de sélection de longueur de point doit être réglé sur 5. Cadran de réglage de la largeur du zigzag (B-2) La largeur du zigzag peut être sélectionnée en tournant le cadran de réglage de la largeur du zigzag. Pour un point zigzag plus large, amener le sélecteur sur le chiffre le plus grand. Pour un point zigzag moins large, sélectionner le cadran de réglage du point sur un chiffre plus petit. Levier presseur de pied-de-biche (fig. C) Il y a 3 positions pour le levier de pied-de-biche.
. Pour coudre, le pied-de-biche doit être à sa position la plus basse a .
2. Pour placer ou enlever un tissu, et pour changer de
pied-de-biche, position centrale b .
3. Pour enlever des tissus épais, position la plus
haute c . Amener le levier presseur de pied-de-biche aussi loin qu’il puisse aller c . Le levier ne s’arrêtera qu’à sa position c .
Bobinage de la canette
1. Placer l’aiguille dans sa position la plus haute en tournant
le volant vers vous. Ouvrir le cache-navette. Tenir le loquet de la navette et tirer dessus. Libérer le loquet et la canette sortira facilement de la navette. (fig. A) NOTE Utiliser exclusivement une canette TOYOTA.
2. Tirer sur le porte-bobine jusqu'à ce qu'il se mette en
place, comme indiqué (fig. B).
3. Mettre une bobine de fil sur le porte-bobine. Tirez le fil de
la bobine en le passant par le guide fil. Comme indiqué. (fig. C-1)
4. Enroulez l’extrémité du fil de la bobine autour de la canette
plusieurs fois dans le sens des aiguilles d’une montre. Placer la canette sur la tige porte-bobine. (fig. C-2
5. Poussez le bouton de débrayage vers ( ) .
Attention! Ne jamais toucher le bouton de débrayage pendant la couture sous peine de provoquer un incident.
6. Pousser la tige porte-bobine vers la droite jusqu’à
entendre un click. Presser sur la pédale pour bobiner la canette. (fig. D)
7. Lorsque la canette est suffisamment bobinée, (voir fig.
E) arrêter la machine, pousser la tige porte-bobine vers la gauche, et retirer la canette.
8. Enlever la canette de la tige porte-bobine, et couper le fil.
9. Pousser le bouton de débrayage vers ( ).
10.Avant de coudre, toujours tourner le volant vers vous jusqu'à entendre un "clic".
1. Placer la canette dans sa navette avec le fil
tournant dans le sens des aiguilles d’une montre. (fig. A)
2. Guider le fil dans la fente 1 de la navette (fig. B)
3. Tirer le fil vers la gauche, et le passer sous le
ressort de tension, puis par l’orifice 2. (fig. C-1) ❈ Vérifier que le fil se déroule dans le sens des aiguilles d’une montre quand vous tirez sur le fil comme indiqué (fig. C-2)
4. Relever l’aiguille à sa position la plus haute, et
lever le levier presseur de pied-de-biche. Ouvrir le cache-navette.
5. Dérouler environ 10 cm de fil de la navette.
6. Tenez la navette par le loquet, pousser la dans la
coursière. Relâchez le loquet lorsque la canette est complètement insérée. (fig. D)
7. La butée de la navette doit toujours être tournée
vers le haut et s'insérer dans la fente de la coursière (fig. E). Quilt60_EFNI.book Page 11 Thursday, March 30, 2006 3:44 PMNederlands Italiano
the presser foot. (fig H) Enfilage du fil supérieur
1. Lever le levier presseur de pied-de-biche.
Lever le tendeur de fil à sa plus haute position en tournant le volant vers vous.
2. Tirer sur le porte-bobine jusqu'à ce qu'il se mette
en place. Placer la bobine du fil sur la tige porte-bobine. (fig. A)
3. Passer le fil par le guide-fil 1. (fig. B)
4. Guider le fil entre les deux disques du tendeur 2.
5. Accrocher-le au guide 3, de bas en haut et droit à
6. Enfiler le fil par le tendeur 4. (fig. E)
7. Faire passer le fil dans le guide de l’aiguille 5
(utiliser le guide gauche). (fig. F)
8. Enfiler l’aiguille par l’avant. (fig. G)
9. Tirer environ 15 cm de fil et placer le sous le pied-
(fig G) ❈ Select the straight stitch before using the needle threader. Comment utiliser un enfile-aiguille (Lorsque la machine est équipée d’un enfile- aiguille.) L’enfile-aiguille peut être utilisé pour enfiler l’aiguille plus facilement.
1. Enfiler la machine par l’enfile-aiguille 5 comme
indiqué à la page 14. (fig. A)
2. Abaisser le levier presseur de pied-de-biche.
3. Placer l’aiguille à sa position la plus haute en
tournant le volant vers vous.
4. Abaisser le levier du fil d’aiguille 6. Faire un
crochet par le guide 7 de la gauche vers la droite. (fig. C)
5. Abaisser le levier du fil d’aiguille jusqu’à sa position
la plus basse pour que le crochet passe à travers le chas de l’aiguille. Enlever le fil du guide 7 du côté droit et passer-le en dessous du crochet 8. (fig. D)
6. Prenez le fil en dessous du guide du crochet 9, et
ramener-le vers le haut à droite en pressant le fil contre l’aiguille. (fig. E)
7. Lâcher légèrement le levier du fil d’aiguille 6 et le
fil en même temps. (fig. F-1) Le fil est tiré par le crochet et passe à travers le chas de l’aiguille.
8. Lorsque le fil est passé par le chas de l’aiguille,
lâcher le fil et le levier du fil d’aiguille. (fig. F-2) NOTE Répétez les étapes ci-dessus si le fil ne passe pas correctement à travers le chas de l’aiguille. L’enfile-aiguille ne fonctionne pas lorsque l’aiguille est mal positionnée.
9. Tirez sur la boucle du fil se trouvant dans le chas
de l’aiguille. (fig. G) ❈ Sélectionner le point droit avant d'utiliser l'enfile- aiguille. Quilt60_EFNI.book Page 15 Thursday, March 30, 2006 3:44 PMNederlands Italiano
1. Saisir doucement le fil de l’aiguille d’une main,
tourner le volant lentement vers vous avec l’autre main, de manière à ce que l’aiguille s’abaisse et revienne à sa position la plus haute. (fig. A)
2. Tirez lentement le fil supérieur jusqu’à ce que le fil
de la canette apparaisse par la fente de la plaque- aiguille. (fig. B)
3. Tirez les deux fils ensemble, placez les sous le
Points droits Avant de coudre
1. Vérifiez que le bouton de débrayage sur le volant
est enclenché vers ( ).
2. Régler le cadran de sélection de point, le cadran
de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig. A). Cadran sélecteurde pointCadran desélection delongueur de pointCadran deréglage de la lar-geur du zigzagN° 3 CN° 4 D 1-5 1-5
thread from drawing out of the needle eye. (fig D-3) Points droits Commencer à coudre (fig. A) ❈ Tenir les fils des quelques premiers points pour éviter de coudre sur l'envers.
3. Lever l’aiguille à sa position la plus haute, et lever
le levier presseur de pied-de-biche.
4. Placer le tissu sous le pied-de-biche. Abaisser le
5. Presser doucement sur la pédale et coudre en
avant, en guidant le tissu avec les mains pour alimenter la machine. Evitez de pousser ou de tirer le tissu. Changement de direction de couture (fig. B) Coudre en changeant de directions.
1. Arrêter la machine au point où vous voulez
changer de direction, avec l’aiguille dans le tissu.
2. Levez le pied-de-biche, tourner le tissu vers sa
3. Abaissez le pied-de-biche et commencez à coudre
dans la nouvelle direction. Coudre en marche arrière (fig. C) Pour renforcer la couture, il est recommandé de commencer ou de terminer avec quelques points cousus en marche arrière. Pousser le levier de marche arrière pour coudre en marche arrière. Guider le tissu lorsqu’il alimente la machine. Eviter de tirer sur le tissu. Pour renforcer une couture, plusieurs points sont nécessaires. Relâcher le levier de marche arrière pour revenir au mode de couture vers l’avant. Pour terminer la couture (fig. D)
1. Arrêter de presser la pédale. Tournez le volant
jusqu’à ce que l’aiguille se retrouve à sa position la plus haute. Lever le pied-de-biche.
2. Retirer le tissu par la gauche. (fig. D-1)
3. Couper les fils avec le coupe-fil. (fig. D-2)
4. Laisser 15 cm de fil libre derrière afin de
the foot holder. Lower the presser foot lever so that the foot snaps on to the foot holder. (fig A-2) Réglage de la tension du fil Une bonne couture n’est possible que si la tension du fil est bien réglée et que l’ensemble des fils supérieurs et inférieurs sont serrer au centre du tissus. Lorsque vous avez fini de coudre, vérifiez bien que la tension du fil supérieur et inférieur est la même. Régler la tension du fil en tournant le bouton de tension du fil supérieur. a : Les tensions des fils sont identiques. L’ensemble des fils supérieurs et inférieurs sont serrés au centre du tissu. b : La tension du fil supérieur est trop forte. Le fil supérieur se trouve à plat sur le tissu. Corriger la tension en réglant le bouton de réglage de la tension du fil sur un chiffre inférieur. c : La tension du fil supérieur est trop faible.
fil supérieur se trouve à plat sur le revers du tissu. Corriger la tension en réglant le bouton de réglage de la tension du fil sur un chiffre supérieur. Changement du pied-de-biche
1. Réglez l’aiguille à sa position la plus haute en
tournant le volant vers vous. Libérer le pied-de-biche en relevant le levier presseur de pied-de-biche à sa position centrale.
2. Levez le levier presseur de pied-de-biche et
l’enlever. (fig. A-1)
3. Placez le pied-de-biche désiré sur la plaque-
Declutch knob (fig A) The Declutch Knob is on the Handwheel. (fig A) When sewing, move the Declutch Knob into the ( ) direction. When winding bobbin, move the Declutch Knob into the ( ) direction. Reverse sewing lever (fig B) Reverse sewing is recommended to reinforce the seam. To Sew reverse, push the Reverse Sewing Lever as far as possible, and press on the foot controller lightly. Release the lever to return to forward sewing. (When the machine is equipped with drop feed lever) Drop feed lever (fig C) Lowering the feed teeth will enable you to control the feeding of fabric by yourself. This can be used for button sewing, darning, and embroidery. Drop Feed Lever a is inside the shuttle cover. To lower the feed teeth, push the lever forward, then to the left. To release drop feed lever, push the lever to the right, and the feed teeth will return to their postion. Bouton de débrayage (fig. A) Le bouton de débrayage est sur le volant (fig. A) Lorsque vous faîte de la couture, amener le bouton de débrayage sur la position ( ). Quand vous enrouler une canette, sélectionner le bouton de débrayage sur la position ( ). Levier de marche arrière (fig. B) La marche arrière est recommandée pour renforcer la couture. Pour coudre en marche arrière, pousser le levier de marche arrière aussi loin que possible, et exercer une légère pression du pied sur la pédale. Relâcher le levier de marche arrière pour revenir en mode marche avant. (Quand la machine est équipée d’un levier d’es- camotage de la griffe d’entraînement.) Levier d’escamotage de la griffe d’entraînement (fig. C) En abaissant les griffes d’entraînement du tissus, vous pouvez alors contrôler librement l’alimentation de celui-ci. Ce peut être utile pour coudre des boutons, pour les racommodages, et faire de la broderie. Le levier d’escamotage de la griffe a est à l’intérieur du cache-navette. Pour abaisser la griffe d’entraînement, pousser le levier vers l’avant et vers la gauche. Pour remettre en place la griffe d’entraînement, pousser le levier vers la droite, et la griffe d’entraînement reviendra à sa position initiale. Quilt60_EFNI.book Page 23 Thursday, March 30, 2006 3:44 PMNederlands Italiano
Stretch Stitching The following stitches shown (fig B) can be used with stretch and knit fabrics.(13) Straight stretch stitch(14) RicRac stretch stitch(15) Overlock stitch(18) Decorative stitch Points zigzag 1. Vérifiez que le bouton de débrayage sur le volant est bien enclenché vers ( ).2. Régler le cadran de sélection de point, le cadran de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig. A) Desserrer la tension du fil supérieur. Il est préferable d’utiliser une tension du fil supérieur moins forte pour faire des points zigzag que pour les points droits.
3. Suivre les mêmes étapes qu’avec les points droits.
Points stretch (13) Point élastique droit(14) Point élastique croquet(15) Point surjet(18) Point decoratif Zigzag naaien
1. Overtuig u ervan dat de ontkoppelingsknop in het handwiel in de ( ) richting staat.
1. Vérifier que le bouton de débrayage sur le volant est
enclenché vers ( ).2. Régler lecadran de sélection de point, le cadran desélection de longueur de pointet lecadran de réglage de la largeur du zigzag comme indiqué (fig.
3. Pliez le tissu comme indiqué (fig. B). Le placer sous lepied-de-biche.
Pour fignoler à la fin, il est conseillé de piquer et presser l’ourlet avant de coudre.
4. Coudre sur la plissure, de manière à ce que les points
droits soient faits sur le bord de l’ourlet, et si c’est un zigzag, le zigzag doit attraper u n ou deux fils de la plissure. (fig. C) (fig. D) a : une couture correcte
: l’aiguille attrapant trop le bord du pli. c : l’aiguille n’attrapant absolument pas lebord du pli. Utiliser le pied zigzag ou le pied en option (pied- de-biche pour couture invisible). Surfilage Pour des tissus légers: Surfiler empêche les bords des tissus de s’effilocher.
1. Vérifier que le bouton de débrayage sur le volant est
enclenché vers ( ).2. Régler lecadran de sélection de point, le cadran desélection de longueur de pointet lecadran de réglage de la largeur du zigzag comme indiqué (fig.
3. Coudre soigneusement de façon à ce que tous les
points piqués sur le bord droit soient alignés le long du bord du tissu. (fig. F) NOTE Pour des tissus épais (comme le jean), utilisez des zigzag larges, pour des tissus légers, utilisez des zigzags étroits. Utiliser le pied zigzag ou le pied en option (pied- de-biche pour faufilage). FNederlands Italiano
1. Vérifier que le bouton de débrayage sur le volant
est enclenché comme il faut ( ).
2. Régler le cadran de sélection de point, le cadran
de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig. A)
3. Régler la couture sous le pied-de-biche avec le
bord du tissu aligné avec le coté du pied-de-biche. (fig. B) Utiliser le pied zigzag ou le pied en option (pied- de-biche pour faufilage). Surjet
1. Vérifier que le bouton de débrayage sur le volant
est enclenché vers ( ).
2. Régler le cadran de sélection de point, le cadran
de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig. C)
3. Placez les deux pièces de l’ouvrage ensemble, les
endroits se faisant face et piquez. (fig. D) NOTE Pour empêcher les bords de s’effilocher, coudre de tel manière que les points extérieurs débordent du tissu. Dans certains cas, les points surjets peuvent être utiliser pour faire des ourlets. Utiliser le pied zigzag ou le pied en option (pied- de-biche pour faufilage). KNederlands Italiano
1. Vérifier que le bouton de débrayage sur le volant
est enclenché vers ( ).
2. Piquer deux coutures droits en relâchant la tension
du fil supérieur. (point long) Faites des noeuds à une extrémité du tissu. (fig. A)
3. Faites les fronces en poussant le tissu vers les
noeuds et en tenant par le doigts l’autre extrémité des fils inférieurs.
4. Régler le cadran de sélection de point, le cadran
de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig. B)
5. Piquez les fronces au point de fronçage. (fig. C)
6. Lorsque vous avez terminé, tirez les deux premiers
fils qui ont servi aux coutures droites de préparation. Rimpelen
1. Vérifier que le bouton de débrayage sur le volant est
cadran de sélection de point , le cadran de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig.
3. Placez la pièce de racommodage sur le tissu support.
Coudre en suivant le bord du côté droit de la pièce de racommodage.
4. Couper légèrement le long de la couture en
retournant le tissu du mauvais côté. (fig. B) Racommodage d’une déchirure (fig. C) Réglez la machine de la même façon que le raccommodage. Commencez par coudre le milieu de la déchirure
guidant le tissu, puis coudre de chaque côté (bon côté et mauvais côté). Si nécessaire, renforcer la couture au moyen d’un petit morceau de gaze placé à l’envers du tissu déchiré. Herstelwerk
1. Vérifier que le bouton de débrayage sur le volant
est enclenché vers ( ).
2. Régler le cadran de sélection de point, le cadran
de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig. A).
3. Dessiner le motif sur le tissu qui servira
d’application et découper-le. (fig. B)
4. Placer le motif sur le tissu support.
Piquer les bords au point zigzag doucement. (fig.
Auparavant régler la longueur et la largeur du point en fonction du motif et de la dimension de l’application, ainsi qu’en fonction du type d’étoffe de base. Pour changer de direction dans les angles ou pour piquer des courbes très serrés, arrêter la machine, placer l’aiguille juste à côté de l’application, lever le pied-de-biche et tourner le tissu. Abaisser le pied et continuer à piquer. Applicazioni
row of stitching (piping stitching). ❈ Piping / Zipper Foot is an optional accessory. Pied passepoil / Fermeture à glissière Le pied passepoil / fermeture peut être utilisé aussi bien pour les fermetures à glissière que pour le passepoil. Utilisez le point droit, en réglant la longueur de point à 2,5 (longueur moyenne). Changement de pied Information: Eteindre la machine avant de changer le pied. L’aiguille est pointure et peut donc causer des blessures, soyez donc prudent lorsque vous changez le pied-de-biche. Dans la mesure du possible pensez à enlever l’aiguille pendant cette opération. Eteindre la machine A. Relevez le levier de pied-de-biche. B. Relevez l’aiguille à sa position la plus haute en tournant le volant vers soi. C. Poussez le levier de changement de pied-de-biche vers vous et retirez le pied en place. (fig. A) D. Utilisez le tournevis pour dévisser la vis du support de pied- de-biche. (fig. B) E. Mettre en place le pied passepoil / fermeture sur la barre aiguille de l’arrière vers l’avant. (fig. C) F. Serrer la vis à l’aide du tournevis. G. Desserrez la vis de réglage et déplacez le pied à gauche ou à droite de l’aiguille, comme vous le souhaitez. Resserrez la vis de réglage pour maintenir le pied en position. H. Lorsque vous avez fini d’utiliser le pied passepoil / fermeture;
1) Eteindre la machine.
2) L’aiguille et le pied-de-biche doivent être en position relevé.
3) Desserrez la vis du pied avec le tournevis plat destiné à
4) Retirez le pied passepoil / fermeture à glissière.
Utilisation du pied pour coudre une fermeture à glissière Merci de vous reporter au manuel d’utilisation et au DVD. Utilisation du pied pour le passepoil
- Coupez des bandes de tissu suffisamment larges pour couvrir la corde et pour coudre.
- Tracez la ligne de couture sur le tissu.
- Epinglez et faites un bâti avec la bande de tissu et la corde sur l’ouvrage.
- Epinglez et bâtissez l’arrière de l’ouvrage pour le maintenir en place. Coudre avec ligne de couture le long de la corde.
- Tournez l’ouvrage vers la droite. Pour information: Si vous réalisez le passepoil et que vous devez coudre par dessus en suivant la ligne de couture, vous devez coudre de façon à ce que la 2 nde couture soit plus proche de la corde que la première. ❈ Le pied passepoil / fermeture à glissière est un accessoire en option. Quilt60_EFNI.book Page 34 Thursday, March 30, 2006 3:44 PMNederlands Italiano
1. Vérifier que le bouton de débrayage sur le volant
est enclenché vers ( ).
2. Régler le cadran de sélection de point, le cadran
de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig. A)
Installer le pied-fermeture éclair à droite de l’aiguille. Piquer le côté droit de la fermeture en guidant le tissu de façon à ce que les dents de droite de la fermeture soient parallèles avec le bord gauche du pied. (fig. B)
4. Replacer le pied fermeture éclair à gauche de
l’aiguille. Piquer le côté gauche de la fermeture de la même façon. (fig. C) Utiliser le pied fermeture à glissière. Rits inzetten
1. Vérifier que le bouton de débrayage sur le volant
est enclenché vers ( ).
2. Abaisser les griffes d’entraînement du tissu
cadran de sélection de point , le cadran de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig.
4. Réduire la tension du fil supérieur pour empêcher
que le fil inférieur soit trop tiré. Les points zigzag nécessitent une tension moins grande du fil supérieur que les points droits.
POUR REUSSIR PARFAITEMENT UNE
BRODERIE Il est important d’utiliser des aiguilles et des fils adaptés. Utiliser des fils pour broderie pour le fil supérieur, et un fil plus épais de la même sorte et même couleur pour le fil inférieur.
5. Tracer le motif sur le tissu et le centrer à l’intérieur d’un
cercle à broder, assurez vous que le tissu est tendu. Placez une viseline en-dessous du tissu pour broder.
6. Ressortir le fil inférieur en tournant le volant vers
vous et en maintenant légèrement le fil supérieur. Abaissez le pied presseur.
7. Récupérez le fil inférieur et réalisez deux ou trois
points. Coupez l’excédent de fil comme. (fig. B)
8. Commencez à coudre le long des contours du
dessin. Guidez le cercle avec la main. (fig. C)
9. Coudre plusieurs points droits à la fin de la couture
afin de renforcer l’ouvrage. Le pied libre pour reprisage est un accessoire en option. Cercle à broder non fourni. Aiguille Fil N° 9 120 - 100 N° 11 100 - 80 N° 14 60 - 50 D ENederlands Italiano
1. Mettre en place le porte-bobine supplémentaire sur
la machine. (Le porte-bobine supplémentaire et l'aiguille double sont des accessoires en option pouvant être fournis avec des machines spécifiques.) Placez une bobine du fil sur chaque porte-bobine. (fig. A)
2. Enfilez les deux fils de la même manière que si
vous enfilez une seule aiguille (page 14), excepté les 3 points suivants, voir (fig. C) et (fig. F). 1 Aux disques du tendeur, passez les fils à travers le guide-fil. (fig. C) 2 Au niveau du guide-aiguille 5, passez les fils à travers les guides de la gauche et de la droite séparément. (fig. F) 3 Au niveau du chas de l’aiguille, le fil venant du guide-fil droit de l’aiguille doit passer par le chas de l’aiguille droite. Le fil venant du guide-fil gauche de l’aiguille par le chas de l’aiguille gauche. (fig. F) Attention! Ne pas utiliser une largeur de zigzag inférieur à 2,5 mm. Il n’est alors pas possible d’utiliser l’enfile-aiguille. Tweelingnaald inrijgen
1. Vérifier que le bouton de débrayage sur le volant
est enclenché vers ( ).
cadran de sélection de point , le cadran de sélection de longueur de point et le cadran de réglage de la largeur du zigzag comme indiqué (fig.
3. Insérer le guide à matelasser au-dessus de la
plaque du support de pied-de-biche. (fig. B)
4. Tracer la première ligne avec un crayon ou une
craie-tailleur et piquer. A partir de la seconde ligne, piquer en conduisant le guide dans la première couture. La largeur entre les coutures peut être réglée en glissant le guide dans le sens de la flèche (fig. C) Le guide à matelasser est un accessoire en option. Plooien innaaien met tweelingnaald Voor lichtgewicht materiaal
ly toward you and make sure that the needle does not hit the walking foot. ❈ Walking Foot is an optional accessory. Pied-de-biche double entraînement Ce pied-de-biche sera utilisé uniquement avec le point droit et zig zag. A. Désignation des éléments constitutifs du pied 1 Support barre serre aiguille 2 Support barre aiguille B. • Amenez l’aiguille en position haute et coupez l’alimentation électrique. IMPORTANT: Assurez vous que l’aiguille est à sa posi- tion la plus haute lors de l’opération de mise en place du pied-de-biche double entraînement. C. • Sélectionnez un point droit ou un zigzag sur le bouton sèlecteur de points.
Dévissez la vis de maintien du support de pied de biche à l’aide du tournevis de plaque aiguille et ôtez le support. D. • Attachez le support 1 à la barre serre aiguille (A) et le support 2 à la barre aiguille (B).
- Guide the hoop with your hands. IMPORTANT Remember to raise the feed dog when you have finished. ❈ Embroidery hoop not include. ❈ Darning Foot is an optional accessory. Pied libre pour reprisage A. Amenez l’aiguille en position haute et coupez l’alimentation électrique. B. Relevez le levier presseur. C. Placez le pied libre pour reprisage. D. Choisir un point droit (position centrale) ou un point zig zag. E. Abaissez la griffe d’entraînement. F. Après l’enfilage de l’aiguille, laissez environ 10 cm de fil. G. Placez le tissu sous le pied-de-biche. H. Si le tissu a du mal à passez sous le pied, relevez le levier de pied-de-biche.
I. Tournez le volant vers vous pour faire remonter le
fil inférieur. J. En tenant doucement le fil de la canette d’une main, cousez 4 ou 5 points.
- Pour repriser, coupez les fils en excès.
- Pour créer un motif, faire passer l’excès de fils sous le tissu à l’aide d’une aiguille à coudre. Coupez les fils qui restent apparent. K. Vous servir de vos deux mains pour guider le tissu et pour bien le maintenir en place.
- Dessinez le motif que vous souhaitez réaliser sur le tissu et placez le ensuite à l’intérieur du cercle à broder.
- Assurez vous que le tissu soit bien tendu.
- Pour du tissu fin, placez un papier en dessous pour créer artificiellement une épaisseur.
- Guider le cercle de vos mains. IMPORTANT N’oubliez pas de remonter les griffes d’entraîne- ment lorsque vous avez terminé. ❈ Cercle à broder non fourni. ❈ Le pied libre pour reprisage est un accessoire en option. Quilt60_EFNI.book Page 43 Thursday, March 30, 2006 3:44 PMNederlands Italiano
Il piedino per patchwork è un accessorio opzionale. Pied d’application Utilisez le pied quart de pouce toutes les fois ou une couture quart de pouce est requise.A. Poussez le levier de changement de pied-de-biche vers vous et retirez le pied en place.B. Mettre en place le pied d’application sur la plaque aiguille puis alignez les trous de la plaque avec celui du pied d’application.C. Abaissez le levier de pied-de-biche de manière à clipper le pied sur son support. Pour coudre une couture quart de pouce: D. Alignez les bords du tissu avec le bord droit du pied-de-biche.E. Lorsque vous parvenez au bord du tissu, stopper la couture en prenant soin de vérifier que le bord du tissu soit en face de la première ligne rouge du pied-de-biche. Piquez l’aiguille dans le tissu, relevez le levier de pied-de-biche comme en C. et tournez le tissu de 90 , vous pouvez alors poursuive la couture en point droit et répéter l’opération à chaque angle. Pour coudre une couture huitième de pouce:
starting point. Then buttonhole sewing is completed. It is recommended to make a sample buttonhole on a scrap piece of fabric before making it on your garment. Caution! Do not touch metal part of buttonhole lever. Cutting Buttonholes Remove the fabric from the machine. Place a pin through the bar tacks to prevent over-cutting. Cut the buttonhole along centre (center) with the buttonhole cutter. (fig G) Réalisation de boutonnières Régler la machine comme indiqué (fig. A). Mettre en place le pied pour boutonnière. Lors de la mise en place du pied pour boutonnière, veiller à ce que la plaque à bouton a soit dirigée vers l'arrière (fig. B).Si le réglage est incorrect, l'aiguille risque de casser et devous blesser. Définition de la longueur Marquer le point de départ de la boutonnière sur le tissu (fig. C).Tirer la partie a du pied pour boutonnière vers l'arrière et y poser le bouton comme indiqué (fig. B). En cas d'utilisation d'un tissu mou ou élastique, il est recommandé de placer un matériau d'entoilage entreles tissus. Réglage de la position du pied pour boutonnière Abaisser le pied-de-biche et aligner la fente b sur le repère figurant sur les tissus comme indiqué (fig. D). Couture de boutonnières en une seule étape
1. Régler le cadran de sélection de point sur 12.
2. Abaisser le levier de boutonnière automatiquecetle
pousser vers l'arrière comme indiqué (fig. E).
3. Tenir légèrement le fil, puis lancer la machine.
4. La boutonnière est cousue dans l'ordre 1 à 4 comme
indiqué (fig. F). Le point d'arrêt de devant est cousu en premier.
5. Arrêter la machine lorsque la couture revient au point
de départ. La couture de la boutonnière est alors terminée. Il est recommandé de s'exercer sur un morceau de tissu avant de réaliser la boutonnière sur le vêtementlui-même.Attention! Ne pas toucher la partie métallique du levier de boutonnière. Découpe de boutonnières Enlever le tissu de la machine. Placer une épingle à travers les points d'arrêt pour éviter des erreurs de découpe. Percer la boutonnière au milieu à l'aide d'un découd-vite (fig. G).
Caution! When using the buttonhole cutter to cut the buttonholes, do not hold the fabric in front of the cutter. Doing so could cause an injury to your hand. Attention!Lorsque vous utilisez le couteau à boutonnière pour ouvrir la boutonnières, ne tenez pas le tissu juste devant le couteau à boutonnière.Sinon vous risquez de vous blesser la main.Nederlands Italiano
(reverse stitches) are too close together, turn the adjuster counterclockwise. (fig C) Ajuster l’équilibre des points de la boutonnière Parfois (surtout pour des tissus particuliers) la longueur de point montre des différences entre les points crées en marche avant et les points crées en marche arrière pour réaliser la boutonnière. L’équilibre des points de boutonnières s’obtient en tournant le sélecteur de mise au point (fig. A)
1. Si les points du côté droit de la boutonnière (point
en avançant) sont trop rapprochés, tourner le sélecteur de mise au point dans le sens des aiguilles d’une montre en utilisant un tournevis ou une pièce. (fig. B)
2. Si les points du côté gauche de la boutonnière
MAINTENANCE Changement d’ampoule Attention! Débrancher l’alimentation avant de commencer la maintenance.
1. Débrancher la machine.
2. Dévisser les vis et ouvrir le couvercle latéral.
3. Enlever l’ampoule en dévissant dans le sens
inverse des aiguilles d’une montre. (fig. B)
4. Remettez le couvercle en place et serrez la vis.
l’ago e il piedino. Votre machine nécessite d’être nettoyer et huilée pour une bonne performance de couture. Une machine qui est utilisée seulement quelques heures a besoin d’être nettoyée et huilée une fois par mois. Attention! Débrancher la machine avant de commencer la maintenance. L’aiguille en position haute. Nettoyage
1. Enlever le pied-de-biche et l’aiguille. Enlever la
plaque-aiguille. (fig. A) (aiguille en position haute)
2. Brosser tous les dépôts et la griffe d’entraînement à
l’aide de la brosse de nettoyage. (fig. B)
3. Enlever le cache-navette et repousser les loquets 1
vers l’extérieur. (fig. C)
4. Enlever l’étrier de la coursière. Enlever le crochet de
la navette. (fig. D)
5. Nettoyer l’étrier avec une brosse de nettoyage et un
chiffon doux. (fig. E)
6. Replacer le crochet.
7. Après intervention, remettre en place la plaque-
Réglage de la tension du fil inférieur Si le point saute ou boucle, votre machine n’est pas en panne. Pour vérifier la tension de la canette, suivre les étapes suivantes. Vérification de la tension de la canette L’aiguille doit être en position haute
1. Repousser les loquets de la navette vers l’extérieur,
comme indiqué (fig. A).
2. Enlever le couvercle de l’étrier du crochet comme
4. Suspendre l’ensemble canette / navette / crochet et
tenir le fil de la canette comme indiqué (fig. D). Si la tension de la canette est correcte , le fil devrait se dérouler avec une petite résistance. Si la tension de la canette est trop serrée , le fil ne se déroule pas, ou le fil se déroule avec saccades. Si la tension de la canette est trop faible , le fil se déroule très facilement sans résistance. Quilt60_EFNI.book Page 53 Thursday, March 30, 2006 3:44 PM56 English FrançaisNederlands Italiano Réglage de la tension du fil inférieur Lorsque la tension de la canette est correctement réglée, il est facile d’équilibrer la tension du fil supérieur. Réglage de la tension de la canette. L’aiguille en position haute.
1. Tourner la vis a (sur la canette) pour régler la
tension (fig. E) Tourner la vis vers la gauche pour desserrer la tension Tourner la vis vers la droite pour augmenter la tension
2. Replacement de l’étrier.
Mettre la machine sur le dos pour effectuer plus facilement cette opération. (fig. F)
3. Replacement du couvercle de l’étrier. (fig. G)
4. Pousser les loquets vers l’intérieur.
tournant le volant vers vous. Desserrer la vis de serrage de l’aiguille en utilisant le tournevis. Enlever l’aiguille (fig. A-1)
2. Insérer la nouvelle aiguille avec le côté plat vers
l’arrière. Pousser l’aiguille dans son logement jusqu’à arrêt. Serrer la vis fermement. (fig. A-2) Naald verwisselen (fig A)
B-1 Straight shaft B-2 Sharp point Vérification de l’aiguille (fig. B) En utilisant des aiguilles défectueuses ou usées vous risquez non seulement de casser la pointe des aiguilles mais également de casser le fil. Cela peut aussi endommager la navette et la plaque-aiguille.
1. Utiliser systématiquement une aiguille droite et
assemble them. (fig B) Nettoyage du logement de la coursière Du fil coincé entre la navette et le logement pourrait être à l’origine d’accélérations soudaines ou d’arrêts inopinés, dans ce cas:
1. Soulever le pied-de-biche et enlever la boîte à
2. Pousser les loquets 1 vers l’extérieur et enlever le
couvercle de la navette avec vos doigts. (fig. A)
3. Nettoyer la navette et repositionner l’ensemble.
A1.Point de feston B2.Point domino C3.Point droit (position à gauche) D4.Point droit (position centrale) E5.Point zigzag F6.Couture invisible G7.Couture invisible stretch H8.Couture invisible I9.Couture invisible J10.Point serpentin K11.Racommodage L12.Boutonnière M13.Point élastique droit N14.Point élastique croquet O15.Point surjet P16.Point surjet Q17.Point tricot double R18.Point decoratif S19.Point decoratif T20.Point decoratif U21.Point s’applique V22.Point s’applique W23.Point fagot X24.Point decoratif Y25.Point decoratif
DO NOT THROW AWAY! NE PAS JETER ! RECYCLING We are committed to the protection of the environment. We strive to minimize the environmental impact of our products by continuously improving product design and our manufacturing methods. At end of life please dispose of this product in an environmentally responsible way. The crossed-out wheelie bin symbol featured above and on the product’s data-plate means that this product falls under the scope of the E.U. “Waste Electrical and Electronic Equipment” (WEEE) directive and “Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment” (ROHS) directive and should not be disposed of with your household waste. At end of life, you must ensure that this product is disposed of in accordance with national and local legislation and that it is sorted as Category 2 “Small Domestic Appliances” WEEE. You may be liable under local and national laws for improper disposal of this product. Please consult the web, or a competent national or local body, for the return and collections systems available to you and the locations of your nearest recycling points. If you purchase a new product direct from us we will take your old product back, irrespective of the brand, if it is a like for like sale. As an individual you can make a positive impact on reuse, recycling and other forms of recovery of WEEE. This will reduce use of landfill and minimize the environmental impact of the products you use. Hazardous substances in electronic and electrical products can have a harmful impact on human health and on the environment. EU ONLY RECYCLAGE Nous sommes concernés par la protection de l’environnement. Nous nous efforçons de reduire l’impact négatif de nos produits sur l’environnement en améliorant continuellement nos produits et nos méthodes de production. Lorsque le moment est venu de vous débarrasser de votre ancien appareil, nous vous demandons de le faire de la manière la plus respectueuse de l’environnement. Le logo se situant à l’arrière de votre machine et sur le plaque d’identification signifie que ce produit tombe sous l’application de la directive européenne concernant les déchets des équipements électroniques et électriques (DEEE) et sous la directive concernant la restriction de l’usage de certaines substances dangereuses dans les équipements électriques et électroniques (“Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment” (ROHS)). Vous ne pouvez donc pas jeter votre appareil avec d’autres déchets ménagers. Lorsque vous vous séparez de votre ancien appareil, vous devez vous assurer de le faire dans le respect de la législation locale et nationale et que celui- ci soit repris sous la Catégorie 2 “ Petits électroménagers” DEEE. Sachez que vous vous exposez à des poursuites judiciaires en cas de non respect des règles de recyclage. Veuillez vous renseigner auprès des autorités nationales ou locales compétentes (ou sur internet) afin de trouver quels sont les systèmes de collecte et de recyclage à votre disposition ainsi que leurs localisations. Si vous faites l’achat d’un de nos produits auprès de notre société, nous ferons directement la reprise de votre ancien appareil, et ce, quelqu’en soit la marque. En tant que personne responsable, vous pouvez avoir un impact positif sur la réutilisation, le recyclage et les autres formes de récupération des déchets électriques et électroniques (DEEE). Ceci permettra de réduire l’usage des décharges et de minimiser l’impact environnemental des produits que vous utilisez. Les substances dangereuses présentes dans les produits électriques et électroniques peuvent avoir un effet néfaste sur la santé et sur l’environnement. Quilt60_EFNI.book Page 66 Thursday, March 30, 2006 3:44 PMNederlands Italiano
