EDR2 - Chaudière INVENTUM - Notice d'utilisation et mode d'emploi gratuit

Marque	INVENTUM
Modèle	EDR2 (série EDR/EDOR)
Type de produit	Chauffe-eau électrique à accumulation
Capacité	Disponible en 30, 50, 80, 120 ou 150 L (modèle EDR2 généralement 80 L)
Pression de service	700 kPa (7 bars) max.
Alimentation électrique	230 V ~ 50 Hz (monophasé ou triphasé selon version)
Puissance	Variable selon modèle (voir plaque signalétique)
Dimensions (H x Ø) pour 80 L	Hauteur : 1155 mm, Diamètre : 525 mm
Poids à vide (pour 80 L)	28 kg
Poids en charge (pour 80 L)	108 kg
Type de commande	Thermostat réglable (65-88 °C), minuterie externe possible
Fonctions principales	Chauffage de l'eau par élément électrique, modes jour/nuit, minuterie intégrée (selon version)
Matériaux	Cuve intérieure en cuivre, isolation thermique
Labels de qualité	CE, KEMA, CEBEC, VDE, NF (selon modèle)
Entretien et nettoyage	Nettoyage extérieur avec chiffon doux ; détartrage annuel recommandé en zone d'eau dure
Sécurité	Groupe de sécurité avec valve de décharge, limiteur de température, protection contre les surpressions
Pièces détachées	Disponibles auprès d'Inventum, installation par un professionnel recommandée
Garantie	5 ans sur cuve intérieure, 2 ans sur autres pièces
Longévité et environnement	Matériaux respectueux de l'environnement, prévention légionellose (chauffe à 88 °C après longue inactivité)

FOIRE AUX QUESTIONS - EDR2 INVENTUM

Comment régler la température de l'eau sur mon chauffe-eau EDR2 ?

Tournez le bouton du thermostat situé sur le chauffe-eau. La température peut être réglée entre 65 °C et 88 °C. Pour les modèles avec minuterie, vous pouvez également programmer la chauffe de jour ou de nuit.

Que faire en cas de fuite au niveau de la valve de décharge ?

Une fuite constante peut être due à une pression d'eau trop élevée (placez un réducteur de pression) ou à un dysfonctionnement de la valve. Activez plusieurs fois la valve manuellement pour la décoincer. Si la fuite persiste, contactez votre installateur.

Comment vidanger le chauffe-eau EDR2 ?

Débranchez l'appareil. Fermez le robinet principal d'eau et le robinet d'arrêt du groupe de sécurité. Ouvrez un robinet d'eau chaude pour purger la pression. Dévissez le groupe de sécurité du raccordement d'eau froide et branchez un tuyau de vidange. Ouvrez un robinet d'eau chaude pour permettre l'écoulement.

Pourquoi l'eau fournie est-elle trop froide ?

Vérifiez que le thermostat n'est pas réglé trop bas. Si le conduit d'eau chaude est long ou mal isolé, il peut y avoir des pertes de chaleur. Assurez-vous également que l'appareil est sous tension et que les fusibles ne sont pas coupés.

Pourquoi l'eau est-elle trop chaude ?

Le thermostat est probablement réglé trop haut. Abaissez la température à l'aide du bouton de réglage (entre 65 et 88 °C). Si le problème persiste, le thermostat peut être défectueux.

Comment économiser l'eau et l'énergie avec ce chauffe-eau ?

Utilisez une pomme de douche économique et des robinets économiseurs d'eau. Isolez le conduit d'eau chaude. Utilisez le mode nuit si disponible (tarif réduit). Réglez la température à un niveau juste suffisant pour vos besoins.

Que faire si des bruits d'ébullition se font entendre ?

Ce bruit est généralement dû à une accumulation de tartre dans la cuve. Contactez votre installateur pour un détartrage annuel si vous vivez dans une région d'eau dure (plus de 12 °TH).

Comment entretenir le groupe de sécurité ?

Activez régulièrement la valve de décharge manuellement pour éviter la formation de tartre. Vérifiez que l'eau d'expansion s'écoule librement. Si la valve fuit en continu, elle peut nécessiter un remplacement.

Quelle est la durée de chauffe pour un chauffe-eau de 80 L ?

La durée dépend de la puissance. Par exemple, pour 2000 W, il faut environ 1h30 pour chauffer de 15 °C à 88 °C. Consultez le graphique des durées de chauffe dans la notice pour votre capacité exacte.

Comment prévenir la légionellose dans mon chauffe-eau ?

Après une longue absence (vacances), faites chauffer l'eau à la température maximale (88 °C) avant réutilisation. Rincez les canalisations à l'eau chaude pendant 1 minute. Utilisez un mitigeur thermostatique pour éviter les brûlures.

MODE D'EMPLOI EDR2 INVENTUM

Fig. 1 Composants principaux

A Cheville
B Etrier mural
C Disque de réglage en matière synthétique
D Bague d'étanchéité
E Boulon à tête spherique
F Etrier de fixation
G Plaque signalétique
H Chauffe-eau
I Profile d'etanchéité
J Bouton du thermostat
K Minuterie/lampe témoin (en option)
L Couvercle
M Manchon de serrage
N Bague d'étranglement
O Bague protectrice
P Racordement d'eau froide
Q Raccordement d'eau chaude
R Vis de réglage
S Etrier d'appui

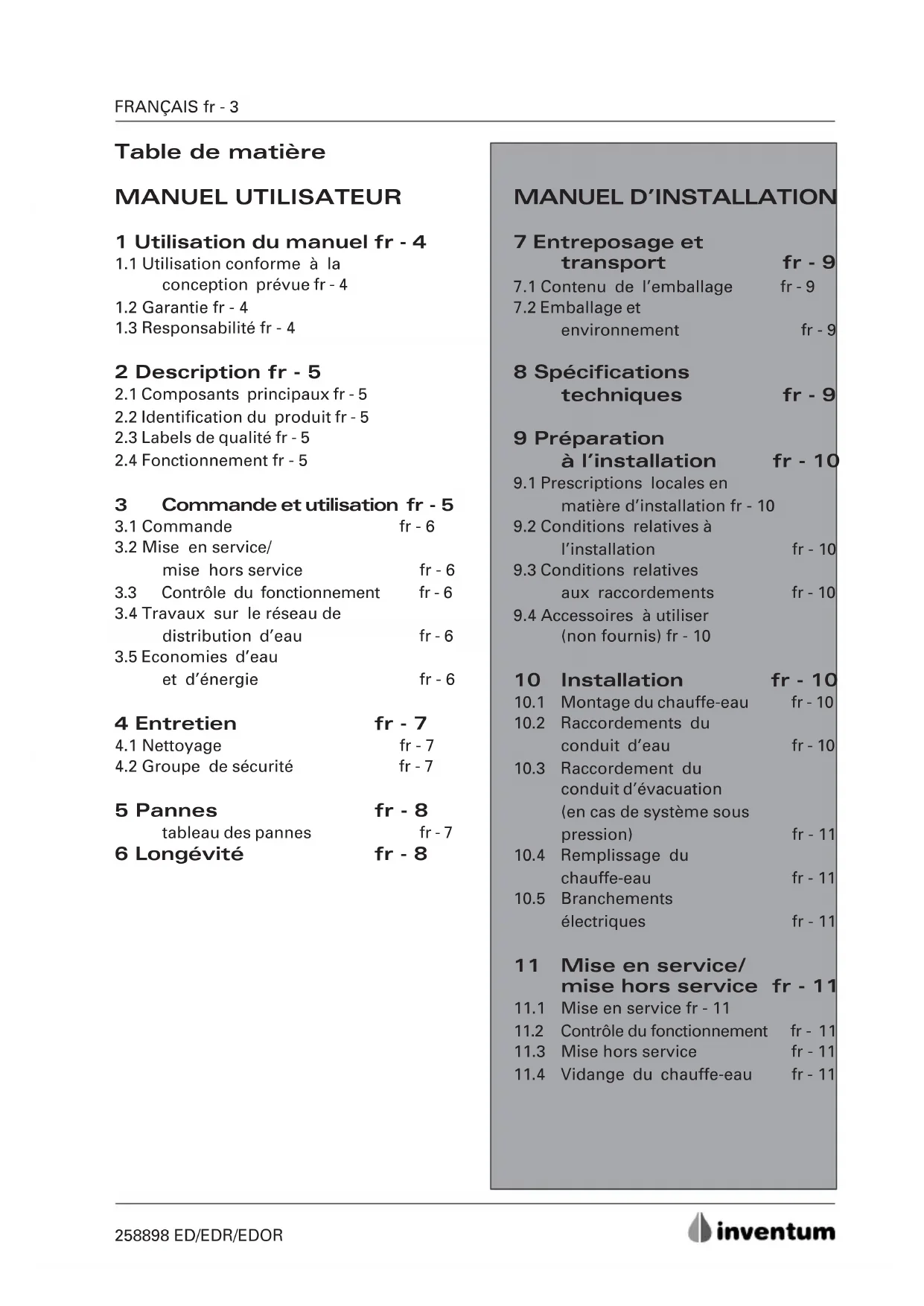

1 Utilisation du manuel fr - 4

1.1 Utilisation conforme à la conception prévue fr-4
1.2 Garantie fr - 4
1.3 Responsabilité fr - 4

2 Description fr - 5

2.1 Composants principaux fr - 5
2.2 Identification du produit fr - 5
2.3 Labels de qualité fr - 5
2.4 Fonctionnement fr - 5

3 Commande et utilisation fr - 5

3.1Commande fr-6
3.2 Mise en service/ mise hors service fr-6
3.3 Contrôle du fonctionnement fr-6
3.4 Travaux sur le réseau de distribution d'eau fr-6
3.5 Economies d'eau et d'énergie fr-6

4 Entretien fr - 7

4.1 Nettoyage fr-7
4.2 Groupe de sécurité fr-7

5 Pannes fr - 8

tableau des pannes fr-7

6 Longévité fr - 8

7 Entreposage et transport

7.1 Contenu de l'emballage fr-9
7.2 Emballage et environment fr - 9

8 Spécifications techniques

9 Préparation à l'installation fr - 10

9.1 Prescriptions locales en matière d'installation fr - 10
9.2 Conditions relatives à l'installation
9.3 Conditions relatives aux raccordements fr - 10
9.4 Accessoires à utiliser (non fournis) fr - 10

10 Installation fr - 10

10.1 Montage du chauffe-eau fr-10
10.2 Raccordements du conduit d'eau fr-10
10.3 Raccordement du conduit d'évacuation (en cas de système sous pression) fr - 11
10.4 Remplissage du chauffe-eau fr-11
10.5 Branchements
électriques fr-11

11 Mise en service/ mise hors service fr - 11

11.1 Mise en service fr - 11
11.2 Contrôle du fonctionnement fr - 11
11.3 Mise hors service fr-11
11.4 Vidange du chauffe-eau fr - 11

1 Utilisation du manuel

Ce manuel est destiné à l'utilisateur et à l'installateur. Il permet d'inverter, d'utiliser et d'entretenir en toute sécurité le chauffe-eau mentionné sur la page de couverture. Le manuel doit être conserved au+. du chauffe-eau. La première partie est destinée aussi bien à l'utilisateur qu'à l'installateur. La deuxieme partie est réservée à l'installateur. Lizez attentivement la partie du manuel qui vous concernne. Il revient à l'utilisateur de demander à l'installateur des informations relativement à l'utilisation du chauffe-eau en toute sécurité.

Le manuel fait usage des pictogrammes et des symboles suivants:

Attention!

Installateur

Action

Ce manuel a ete redigede par Inventum bv avec le plus grand soin possible. Toute fois, aucun droit ne pourra etre tire de ce document. La societe Inventum bv se reserve le droit de modifier les specifications du produit, en tout temps, sans notification prealable, afin d'appliquer les améliorations constamment recherches.

1.1 Utilisation conforme à la conception prévue

Ce chauffe-eau est concu pour stocker et chauffer de l'eau potable, sous pression. Le chauffe-eau doit être raccordé à un réseau de distribution d'eau d'une pression maximale de 700kPa (7 bars). Toute autre utilisation sort de la conception prévue de l'appareil. Le chauffe-eau ne doit être installé et utilisé que s'il se trouve en parfait état technique.

1.2 Garantie

Ce chauffe-eau a eté fabriqué avec le plus grand soin et est garanti contre tous les défauts de matériel et/ou de fabrication.

Attribution de garantie

La garantie repose en premier lieu auprès de l'instandateur ou du fournisseur ou le chauffe-eau a eté acheté. Prenez donc toujours d'abord contact avec votre installer ou votre fournisseur.

Durée de la garantie

• 5 ans sur le chaudron interieur en cuivre (sans accessoires)
• 2 ans sur les autres pieces, à partir de la date d'achat

Conditions de garantie

• Le modele et le numero de série du chauffe-eau doivent toujours être mentionnés en cas de revendication de la garantie
  -La facture d'achat avec mention de la date d'achat doit pouvoir etre presentee
  -La garantie ne s'applique qu'aux defaults de matériel et de fabrication (soumis à l'appreciation du fabricant)
• Le chauffe-eau ne peut être installé, utilisé et entretenu que suivant le mode d'installation et le mode d'emploi
  -Le chauffe-eau ne peut pas avoir subi de modifi cations ou d'ajustements quant a la fabrication
• Le défaut ne peut être la conséquence de sur chauffe à sec, d'eau potable trop dure ou trop agressive, de substances (liquides) agressives, de vapeurs ou de gaz et de corrosion interne ou externe ou de dépôt de calcaire
  -Le defaut ne peut pas etre du a une faute personnelle, a une négligence ou une mauvaise utilisation

Sont exclus de la garantie

-La main d'oeuvre
- Les frais de déplacement
- Les frais d'envoi
- Les frais d'administration
- Les dommages causés par le transport
- Les dommages se condaires tels que les dégats causés par l'incendie, les dommages commerciaux, les dégats causés par les eaux et les blessures corporelles

Service

Si vous avez des problèmes lors de l'installation et/ou l'utilisation du chauffe-eau, allez toujours chez l'installateur ou au point de vente local. Adressez-vous également à cette personne pour toutes vos commandes supplémentaires de pieces de rechange. Inventum dispose de son propre service après-vente que l'installateur pourra contacter aux conditions indiquées ci-dessus.

N.B.

Tout défaut à une ou plusieurs pieces ne justifie enaucun cas le remplacement ou le renvoi du chauffeau complet.Toutes les pieces de rechangeInventum sont disponibles a court terme.

1.3 Responsabilité

Inventum bv ou l'installateur/le fournisseur rejette toute responsabilité relativement à des dommages matériels ou corporels, de chaque nature que ce soit, provoqués par:

• le non-respect des instructions représentées dans ce manuel;
  -la négligence lors de l'installation, de l'utilisation, de l'entretien et des réparations du chauffe-eau;
• une utilisation non conforme à la conception prévue;
• l'utilisation de pieces qui n'ont pas ete fournies par le fabricant;
  des fuites.

2 Description

Ce chauffe-eau est concu pour stocker et chauffer de I'eau potable.

Le chauffe-eau comprend une cuve isolée qui, selon l'execution, a une capacité de 30 à 150 litres d'eau. Une source de chauffage incorporee permet de chauffer I'eau. Le chauffe-eau peut etre raccorded au reseau de distribution d'eau, par Iintermediaire des raccordements d'eau froide et d'eau chaude.

2.1 Composants principaux

Les composants principaux sont représentés sur la fig. 1. (p.2)

2.2 Identification du produit

La plaque signalétique presente les informations suivantes:

-nom du produit
-numéro de type
- nombre de série
-capacité [L]
-labels de qualité
- pression de service [kPa ou bar]
-puissance [W]
- tension électrique connectée [V]
- résistance à l'humidité

2.3 Labels de qualité

L'un ou plusieurs des labels de qualite suivants figure sur la plaque signaletique:

• CE
• KEMA
  -CEBEC
  VDE
• NF

2.4 Fonctionnement

L'eau froide provenant du réseau parvient dans le chauffe-eau par l'intermédiaire de la groupe de sécurité.

Un thermostat et une source de chauffage font en sorte que l'eau soit chauffee à la température adequate.

Dans le cas present, la source de chauffage est constituée par un ou plusieurs éléments de chauffe électriques. Etant donné que l'eau se dilate pendant la chauffe, la pression augmente dans le chauffe-eau. La valve de décharge de la groupe de sécurité permet de limiter cette suppression.

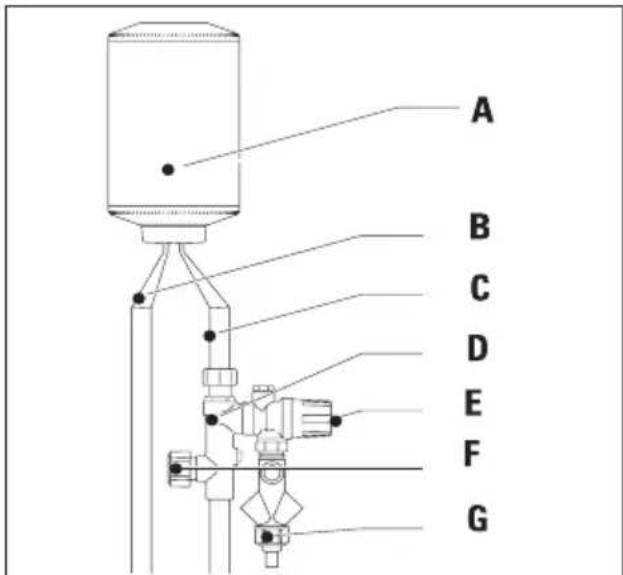

Fig. 2 Fonctionnement

A Chauffe-eau
B Conduit d'eau chaude
C Conduit d'eau froide
D Groupe de sécurité
E Valve de décharge
F Robinet d'arret
G Entonnoir

3 Commande et utilisation

Le chauffe-eau est disponible en plusieurs exécutions. Tous les executions de chauffe-eau fonctionnent sur le courant de jour (tarif normal) et le courant de nuit (tarif réduit). Dans ce dernier cas, l'appareil chauffe l'eau pendant la nuit. Vote sympathie d'électricité vous fournir a tous les renseignements nécessaires sur les possibités liées au raccordement au courant de nuit.

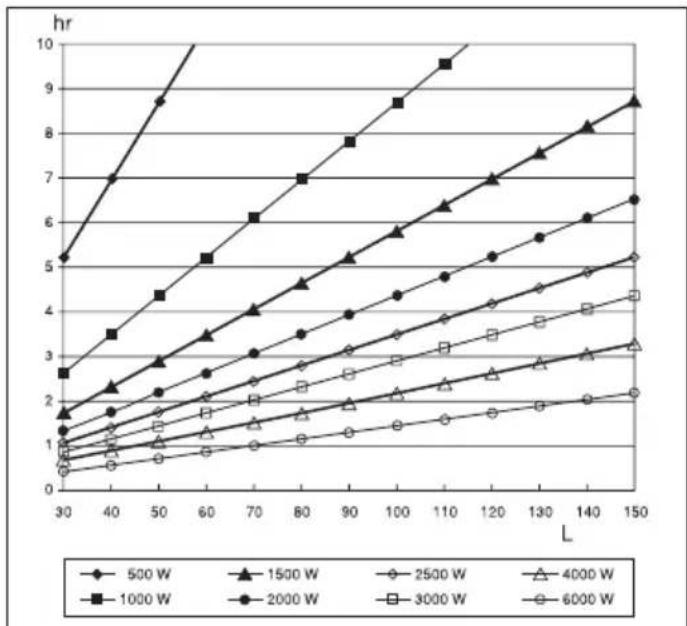

Fig. 6 Durées de chauffe

ED

EDR/EDOR..0 + EDR/EDOR..2

EDR/EDOR...1

EDR/EDOR..3

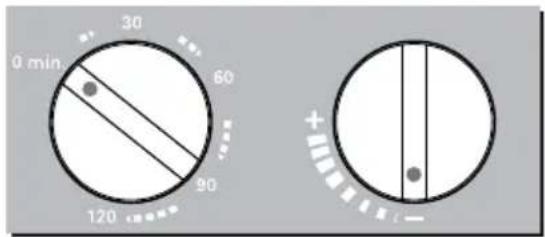

Fig. 3 Tableaux de commande

3.1 Commande

ED

L'eau est chauffée la nuit à une température de 73^ (fig. 3).

EDR/EDOR..0 + EDR/EDOR..2

Le bouton du thermostat permet de régler la température de l'eau entre 65 et 88^ . EDOR.2 peut être raccordé à une minuterie externe (située par exemple dans le placard à compteurs (fig.3).

EDR/EDOR...1

La minuterie (à gauche) permet de brancher le chauffe-eau au courant de jour pendant 120 minutes au maximum. Le bouton du thermostat (à droite) sert à régler la température de l'eau entre 65 et 88^ (fig.3).

EDR/EDOR..3

L'eau est chauffée la nuit à une température de 88^ . Le bouton du thermostat permet de brancher le chauffeau au courant de jour de telle sorte que l'eau demeure à la température préfixée. La position "Cuisine" équivaut à une température de 55^ , la position "Douche" à une température de 40^ . La position "Arrêt" signifie que l'eau ne sera pas chauffée pendant la journée (fig. 3).

3.2 Mise en service/mise hors service

Vous pouvez activer/désactiver le chauffeau en branchant/debranchant le courant dans le placard à compteurs.

3.3 Contrôle du fonctionnement

L'appareil chauffe l'eau lorsque la lampetémoin (en option) est allumée et que de l'eau d'expansion s'égoutte hors de la valve de décharge. Lors de la remise sous tension, tenez compte de la durée nécessaire auchauffage de l'eau. En fonction de la capacité et de la puissance du chauffe-eau, cette durée peut s'élever à plusieurs dizaines de minutes ou même quelques heures (fig. 6).

3.4 Travaux sur le réseau de distribution d'eau

En cas de coupure de la pression d'eau, en raison de travaux sur le réseau de distribution d'eau par exemple, agissez de la façon suivante:

Fermez le robinet d'arrêt de la groupe de sécurité (fig. 2.1).

Dés que la pression d'eau est revenue:
- Ouvrez le robinet d'arrêt de la groupe de sécurité.
- Ouvrez un robinet d'eau froide situé pres du robinet principal.
Fermez ce robinet des que l'eau est redevenue claire.

3.5 Economies d'eau et d'énergie En utilisant l'eau chaude avec parcimonie, vous contribuerez à la protection de l'environnement et réduirez vos frais de consommation d'eau et d'énergie.

Par exemple, l'utilisation d'une pomme de

douceheconomiseuse d'eau entraine une
economieannuelle moyenne de7500
litres d'eauchaude par personne.

L'utilisation de robinets économiseurs d'eau peut se traduire par une economie annuelle moyenne de 1000 litres par personne. Les robinets melangeurs thermostatiques contribuient à la sécurité d'utilisation d'eau chaude, à une augmentation du comfort et à une réduction de la consommation d'eau chaude.

4 Entretien

Faites détartrer vous chauffe-eau chaque année si vous habitez dans une région où la durée de l'eau est élevée (plus de 12^ ).

4.1 Nettoyage

La partie externe du chauffe-eau peut etre nettoyee au moyen d'un chiffon doux et d'un produit de nettoyage non agressif.

4.2 Groupe de sécurité

Contrôlez régulierement que la valve de décharge (fig. 2.1) évacue sans problèmes l'eau d'expansion hors du chauffe-eau. Activez régulierement la valve de décharge afin d'éviter la formation de tartre.

L'eau d'expansion doit toujours pouvoir s'égoutter hors de la valve de décharge. Dans le cas contraire, la pression dans le chauffe-eau peut devenir excessive.

Tableau 1 Tableau des pannes

PROBLEME CAUSE	REMEDE
La lampe témoin - L'an'est pas allumée. est	imentation en courant • Contrôlez coupée.	les fusibles.
	- Le chauffe-eau se trouve • Tout à la température réglée.	est en ordre.
Eau (trop) froide.	- Le thermostat est régèle trop bas.	• Réglez le bouton du thermostat.
	- Le conduit d'eau chaude est (trop) long ou n'est pas isolé.	• Isolez le conduit d'eau chaude.
Eau trop chaude.	- Le thermostat est régèle trop haut.	• Réglez le bouton du thermostat.
Trop peu d'eau.	- La pression d'eau est trop faible.	• Regardez si les robinets d'eau froïde connaissent le même problème. • Prenez contact avec la société de distribution d'eau.
	- Le robinet d'accêt n'est pas • Ouv ouvert correctement.	rez le robinet d'accêt.
Fuites constantes de la valve de décharge.	- La pression du réseau de distribution d'eau est trop élevé.	• Placez un réducteur de pression en amont de la groupe de sécurité.
	- La valve de décharge ne ferme pas correctement.	• Activez plusieurs fois la valve de décharge.
Fuites du chauffe-eau.	- Les conduits d'eau ne sont pas raccordés correctement au chauffe-eau ou -Fuite du joint d'étan chéité ou -Fuite de la cuve.	• Désactivez l'alimentation électrique du chauffe-eau. • Fermez le robinet d'accêt. • Ouvrez un robinet d'eau chaude afin de supprimer la pression dans le chauffe-eau. • Recueillez l'eau provenant de la fuite. • Contactez votre installer.
Le chauffe-eau fait des bruits d'ébullition.	- Tartre dans le chauffe-eau.	• Contactez votre installer.

5 Pannes

Les chauffe-eau Inventum sont fabriqués avec soin pour assurer une grande fiabilité. Si vous chauffe-eau venait quand même à tomber en panne, suivez les indications représentées dans le tableau des pannes (tableau 1).

CONTACTEZ VOITRE INSTALLATEUR SI VOUS NE REUSSISSEZ PAS À REMÉDIER À LA PANNE AU MOYEN DES INSTRUCTIONS FOURNIES!!

A cet effet, veillez à disposer des informations suivantes:

-nom du produit
- numero de type
- nombre de série

Ne procededz jamais vous-meme à des réparations. Vous pouriez créé une situation dangereuse; par ailleurs, la garantie sera dans ce cas annulée.

6 Longévité

Tous les matériaux utilisés par Inventum bv sont exemptions de substances qui pouraient polluer l'environnement lors de la mise au rebut et/ou de l'élimination de l'appareil.

MESURES DE PREVENTION CONTRE LA LEGIONELLOSE!

Dans le cadre de la prévention contre la légionellose, lorsque vous avez débranché le chauffe-eau pendant

une longue période, par exemple lorsqu'vous partez en vacance, vousdezefairechaufferlechauffe-eaua sa températuremaximale avant de le réutiliser.

Avant la première utilisation après un long arrêt, nous vous conseillons de rincer les canalisations pendant 1 minute et d'éviter à ce moment l'utilisation de la poire de la douche.

AVERTISSEMENT!

Lorsque le chauffeau fonctionne a une temperture elevated, il existe des risques de brûlures (plus

particulièrement pour les enfants). Nous vous conseillons d'utiliser un robinet mélangeur thermostatique.

7 Entreposage et transport

L'appareil doit toujours être entreprises dans l'emballage d'origine fourni par le fabricant. Il s'agit de respecter toutes les instructions mentionnées sur la partie extérieure de l'emballage. Le local où l'appareil est entreposé doit être sec et agencé de sorte à éviditer tout endommagement de l'emballage. Lors du trans-port, l'emballage d'origine doit demeurer intact afin d'offrir une protection optimale de l'appareil. Mettez l'emballage de telle sorte qu'il ne puisse pas se déplacer dans le vehicule. Laissez l'appareil dans son emballage jusqu'à ce qu'il se trouve dans le local où il sera installé.

Ne placez jamais le chauffe-eau directement sur le sol. Laissez le chauffe-eau le plus longtemps possible sur sa base dans l'emballage.

7.1 Contenu de l'emballage

L'emballage contient les éléments suivants:

• Chauffe-eau
  -Etrier mural (se trouve dans le couvercle en polystyrene de I'emballage!)
• Sachet renfermant le matériel de fixation
• Manuel

7.2 Emballage et environnement

Afin de protégger l'environnement, il s'agit de respecter les points suivants:

• Apportez les éléments en carton et en polystyrene dans la déchetterie prévue à cet effet, en vue d'un recyclage.
• Les attaches et autres restes d'emballage sont considérés comme des déchets normaux.

Pour les specifications techniques du chauffe-eau, veuillez vous reférer aux éléments suivants:

• plaque signalétique (fig. 1)
  -croquis coté (fig. 5)
• graphique représentant les durées de chauffe (fig. 6, page fr-5!). La durée de chauffe (hr) est représentée sur ce graphique comme fonction du volume (L) et de la puissance (W) du chauffe-eau. La durée de chauffe constitue la durée nécessaire à chauffer la capacité totale du chauffe-eau à une température comprise entre 15^ et 88^ .

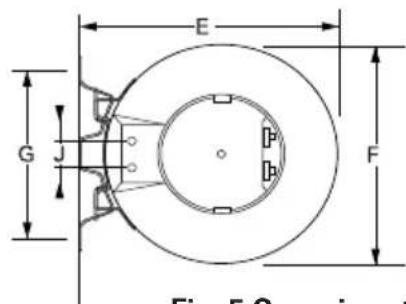

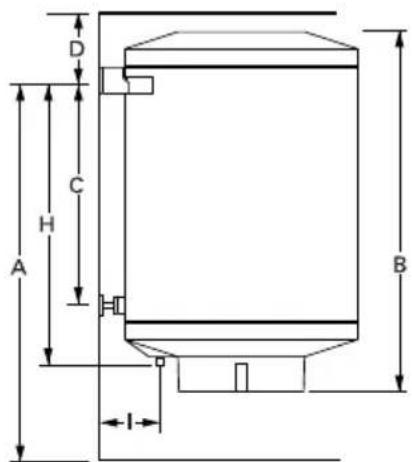

Fig. 5 Croquis coté

Capacité	30	50	80	120	150 L
Amin	820	1	1005	11	155	14	55	164
B	535	7	25	865		1160		1330
C	244	4	32	576		876		1066
Dmin	130	1	30	130		130	130	mm
E 470	470	5	525	525		25 mm
F	430	4	30	485		485	485	mm
G	340	3	40	340		340	340	mm
H	367	5	555	705		1005		1195
I	100	1	100	100		100	100	mm
J	60	6	60	60		60		60
*	31	3	7	42	57	66	W/h
** 16	21	28	39		50	kg
***	46	7	1	108		159	200 kg

• Perte à l'arrêt ** Poids à vide
  *** Poids chauffe-eau rempli

9 Préparation à l'installation

9.1 Prescriptions locales en matière d'installation

Lors de l'installation du chauffe-eau, il s'agit de respecter les prescriptions locales en matière d'installation, edictées notamment par les entreprises d'électricité et de distribution d'eau.

9.2 Conditions relatives à l'installation

Determine l'emplacement du chauffe-eau, à l'aide des dimensions de l'appareil (fig. 5). A cet égard, tenez compte des aspects suivants:

• Chauffe-eau, groupe de sécurité, conduits d'eau et d'évacuation doivent se couver dans un local où le risque de gel est exclu;
  -La paroi ou le sol doit etre plans et capables de supporter le poids du chauffe-eau rempli;
• L'espace au tour de l'appareil doit être suffisant pour permettre les travaux d'entretien et de réparation.

• Les branchements électriques doivent être prênts ou pouvoir être installés.
  -L'alimentation doit composer un commutateur multipôle dont la distance de contact doit mesurer au moins 3mm
• Les conduits d'eau doivent être représentés ou pouvoir être installés.
• Il ne faut jamais placer un obturator entre la groupe de sécurité et le chauffe-eau.
• Un conduit d'évacuation résistant au gel doit être present ou pouvoir être installé.
• Le conduit d'évacuation doit comprendre un entonnoir ouvert, place directement à la suite de la valve de décharge.
  -L'eau d'expansion sortant de la valve de décharge doit être evacuée par le conduit d'évacuation vers la baignoire, le lavabo ou l'évier, ou directement dans l'égout, en respectant une déclivité régulière.

9.4 Accessoires à utiliser (non foumis)

• Matériel de fixation à la paroi: trois boulons à cheville (M10) ou tirefonds (10 x 60 mm).
• Une groupe de sécurité* équipée d'une valve de décharge; la pression d'entrée doit être eigale ou inférieure à la pression de service du chauffe-eau et dépasser la pression du réseau de distribution d'eau d'au moins 100 kPa (1 bar).

• Un réducteur de pression* si la pression du réseau de distribution d'eau est supérieure à la pression de fermeture de la valve de décharge.

• Un commutateur multipolaire destiné à l'alimentation électrique.

• Un siphon si le conduit d'évacuation est relié directement à l'égout.
• Un support de chauffe-eau* en cas de placement sur le sol.

• Matériel d'isolation de tuyaux pour isoler le conduit d'eau chaude.

• A commander chez Inventum bv.

10 Installation

10.1 Montage du chauffe-eau

Fixez l'etrier de suspension au moyen de trois boulons, à la place déterminée au préalable.
- Faites pivoter les disques de réglage en matériel synthétique de telle façon que l'étrier mural se règle horizontally et verticalement.
- Vissez les vis de réglage dans l'étrier de support.
- Accrochez en suite le chauffe-eau à l'étrier mural.
- Reglez verticalément le chauffe-eau à l'aide des vis de réglage.

10.2 Raccordements du conduit d'eau

Lors du montage des colliers de serrage et des écrous de raccord, utilisez toujours 2 clés à fourche afin d'éviter le flechissement et la torsion des conduits et des accessoires.

• Les conduits raccordés au chauffe-eau doivent être bien rincés au préalable (cela s'applique tout particulièrement aux maisons neuves).
  Fermez le robinet principal du conduit d'eau.
  Montez la groupe de sécurité sur le raccordement d'eau froide du chauffe-eau.
  Fermez le robinet d'arrêt de la groupe de sécurité.
  Montez un réducteur de pression en amont du groupe de sécurité si la pression du conduit d'eau est supérieure à la pression de fermeture du groupe de sécurité.
  Reliez le conduit d'eau froide à la groupe de sécurité ou au réducteur de pression; reliez le conduit d'eau chaude au raccordement prévu à cet effet sous le chauffe-eau. Utilisez à cet effet les colliers de serrage et écrous de raccord qui sont fournis avec l'appareil.

10.3 Raccordement du conduit d'évacuation

• Installez un entonnoir ouvert dans le conduit d'évacuation, directement à la suite de la valve de décharge.
• Installez un siphon sur le conduit d'évacuation si ce dernier est relié directement à l'égout.

10.4 Remplissage du chauffe-eau

Ouvrez le robinet d'eau chaude.
- Ouvrez le robinet d'arrêt du groupe de sécurité.
Ouvrez le robinet principal du conduit d'eau.
Laisser le chaffen-eau bien circuler.
- Retirez le couvercle et assurez-vous que l'installation ne presente pas fuite.
- Isolez le conduit d'eau chaude.

TR = Regulateur de températe TB = Limiteur de températe L = Phase branchement courant de nuit

L=Phase branchement courant de jour N = Branchement zéro L1-L2-L3 = Branchement triphasé

Fig. 7 Schémas de branchement électrique

10.5 Branchements électriques

Avant de réaliser les branchements électriques, il faut que le chauffeau soit entierement rempli d'eau et qu'il ne presente aucune fuite.

• Désactivez le courant dans le placard à compteurs, de sorte que le branchement puisse se réaliser sans tension.
  Raccordez le chauffe-eau conformément au schéma correspondant (fig. 7).
  Montez le couvercle muni du profilé d'étanchéité

11 Mise en service/ mise hors service

11.1 Mise en service

• Contrôlez que le chauffe-eau soit entiennent rempli d'eau et qu'il n'y ait au cune fuite.
• Branchez l'appareil.

Suite à l'installation et au replissage d'eau, le chauffe-eau doit être mis en service dans les trois mois pour en garantir le bon fonctionnement.

11.2 Contrôle du fonctionnement

Une fois l'appareil mis en service, vérifie les points suivants:

-L'eau d'expansion doit s'egoutter hors de la valve de décharge ou du mitigeur sans pression.Cela est nécessaire afin d'eviter la formation d'une pression trop elevée dans le chauffe-eau pendant la chauffe;
-L'appareil ne doit partager aucune fuite, cela également 30 minutes après la mise en service.

11.3 Mise hors service

• Debranchez l'appareil. Le robinet principal du conduit d'eau peut demeurer ouvert.

11.4 Vidange du chauffe-eau

• Debranche le chauffe-eau.
• Purgez quelques litres d'eau du robinet d'eau chaude.
  Fermez le robinet principal du conduit d'eau.
  Fermez le robinet d'arrêt de la groupe de sécurité.
• Ouvrez un robinet d'eau chaude; fermez-le des qu'il ne fournit plus d'eau chaude.
• Prenez les mesures nécessaires pour recueiller l'eau provenant d'eventuelles fuites.
• Devisserz la groupe de sécurité du chauffe-eau.
• Branchez un tuyau de vidange sur le raccordement d'eau froide du chauffe-eau; placez l'extrémité du tuyau du vidange à un endroit où l'eau peut être evacuée correctement.
  Ouvrez un robinet d'eau chaude ou devissez l'écrou de serrage du raccordement d'eau chaude.

Inhaltsverzeichnis

BENUTZERANLEITUNG

Nederland/Pays-Bas/Niederlande

Tel: [phone]

Fax: [phone]

Belgii/Belgique/Belgien

Tel: [phone]

Fax:[phone]
