MODE D'EMPLOI IFP8650 VIEWSONIC

IFP8650-3|IFP8650-3A|IFP8650-3B2

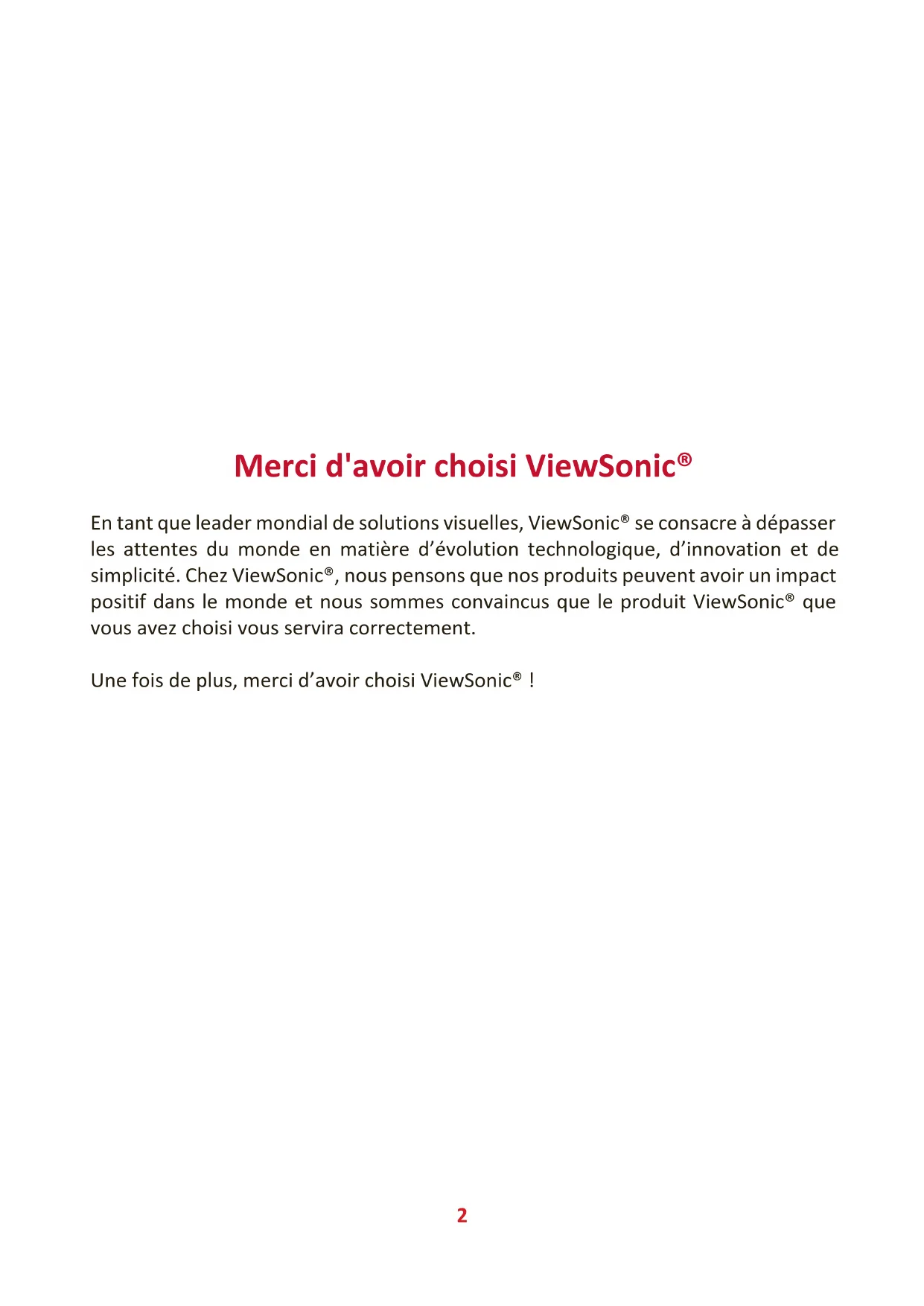

Merci d'avoir choisi ViewSonic®

En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser

les attentes du monde en matière d’évolution technologique, d’innovation et de

simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact

positif dans le monde et nous sommes convaincus que le produit ViewSonic® que

vous avez choisi vous servira correctement.

Une fois de plus, merci d’avoir choisi ViewSonic® !3

Consignes de sécurité

Veuillez lire les Précauons de sécurité qui suivent avant de commencer à uliser

• Conservez ce guide d'utilisation dans un endroit sûr pour pouvoir vous y reporter

• Lisez tous les avertissements et suivez toutes les instructions.

• N’utilisez pas cet appareil près de l’eau. Pour réduire les risques d'incendie ou

d'électrocution, ne pas exposer l’appareil à l'humidité.

• N'enlevez jamais le couvercle arrière. Cet écran contient des pièces sous haute

tension. Vous risquez des blessures graves si vous les touchez.

• Évitez d'exposer l'appareil au rayonnement direct du soleil ou à d'autres sources

de chaleur soutenues.

• N’installez pas l’appareil près d’une source de chaleur quelconque tel qu’un

radiateur, un convecteur, une cuisinière ou tout autre appareil susceptible de

produire de la chaleur (y-compris des amplificateurs), qui puisse augmenter la

température de l’appareil à des niveaux dangereux.

• Utilisez un chiffon doux et sec pour nettoyer l’extérieur du boîtier. Pour plus

d'informations, reportez-vous à la section « Entretien » sur page 127.

• Lorsque vous déplacez l'appareil, veillez à ne pas le faire chuter et à ne pas le

cogner contre quoi que ce soit.

• Ne placez pas l’appareil sur une surface instable ou irrégulière. L'appareil peut

tomber et provoquer des blessures ou un dysfonctionnement.

• Ne placez aucun objet lourd sur l’appareil ni sur les câbles de connexion.

• Si de la fumée, un bruit anormal ou une odeur inhabituelle se manifeste,

éteignez immédiatement l'appareil et appelez votre revendeur ou ViewSonic®. Il

est dangereux de continuer à utiliser l'appareil.

• Cet appareil est un moniteur avec un rétroéclairage LED destiné à un usage

• N’essayez jamais de contourner le dispositif de sécurité de la fiche polarisée ou

de mise à la terre. Une fiche polarisée comporte deux broches dont une plus

large que l'autre. Une fiche du type terre contient 2 broches normales et une

troisième pour la terre. La broche large ou la broche de terre sont pour votre

sécurité. Si la fiche n'entre pas dans votre prise, procurez-vous un adaptateur et

ne tentez pas de forcer la fiche dans la prise.

• Lors du branchement sur une prise de courant, NE retirez PAS la broche

de mise à la terre. Veuillez vous assurer que les broches de mise à la

terre ne sont JAMAIS RETIRÉES.4

• Protégez le cordon d'alimentation de manière à ne pas risquer d’être

piétiné ni pincé, particulièrement au niveau de la prise électrique et

de la sortie de l’appareil. Assurez-vous que la prise de courant est aussi

proche que possible de l’appareil et dans un endroit accessible.

• Utilisez seulement les pièces/accessoires spécifiés par le fabricant.

• Si l'appareil est installé sur une table roulante, celle-ci doit être déplacée avec

soin afin d'éviter des accidents ou de faire tomber l’appareil.

• Débrancher la fiche d’alimentation de la prise de courant si le produit ne doit pas

être utilisé pendant une longue période.

• Placez l'appareil dans une zone bien ventilée. Ne palcez rien sur l'appareil qui

empêche la dissipation thermique. Évitez aussi de l'exposer à la lumière directe.

• Pour tout entretien, veuillez vous adresser à du personnel qualifié.

Faites toujours réparer l’appareil lorsqu’il est endommagé ou lorsque :

 Le cordon d'alimentation ou la fiche sont endommagés

 Du liquide est renversé ou des objets tombent dans l'appareil

 L’appareil est exposé à l'humidité

 Si l'appareil ne fonctionne pas normalement ou s'il a chuté

Consignes de sécurité 3

Contenu de la boîte 9

Spécifications du kit de montage mural (VESA) 10

Présentation du produit 11

Panneau frontal | Panneau de contrôle | Panneau arrière 11

Utilisation des gestes 19

Séleconner et annuler la sélecon des objets (clic) 19

Acher les opons du menu (clic droit) 19

Déplacer un objet 20

Eacer de l'encre numérique 20

Glisser vers le haut pour les paramètres système 20

Connexion des périphériques externes et connexion tactile 21

Connexion RS-232 22

Connexions USB et au réseau 23

Connexion d'un lecteur multimédia 24

Connexion pour la sortie vidéo 266

Utilisation de votre ViewBoard 27

Mise sous/hors tension de votre ViewBoard 27

Configuration initiale 28

vLauncher - Écran d'accueil personnalisable 30

Menu OSD (Affichage à l’écran) 39

General Settings (Paramètres généraux) 40

Input Settings (Paramétrage des entrées) 41

Settings (Paramétrage) - Source d'entrée HDMI & VGA. 43

Audio Settings (Paramètres audio) 43

Screen Settings (Paramètres de l’écran) 44

Display Settings (Paramètres d’affichage) 45

Low Blue Light Filter and Eye Health (Filtre faible émission de lumière bleue et

Adjust Settings (Paramètres d'ajustement) - (uniquement VGA) 48

Settings (Paramétrage) - Lecteur intégré 49

Wireless & Network (Sans fil et réseau) 49

Wallpaper (Papier peint) 58

HDMI Out (Sore HDMI) 61

Preference (Préférences) 62

Language (Langue) 63

Keyboard & Input Method (Clavier et méthode de saisie) 64

Date & Time (Date et heure) 65

Boot Mode (Mode démarrage) 66

Startup & Shutdown (Démarrage et arrêt) 67

Toolbar Seng (Paramétrage barre d'ouls) 687

Input Source (Source d'entrée) 69

Rename Input Source (Renommer la source d'entrée) 70

System (Système) 75

Clone to USB (Cloner sur USB) 76

Display ID (ID d'achage) 77

Security (Sécurité) 78

System Update (Mise à jour du système) 81

About Device (À propos de l'appareil) 82

Applications et paramètres intégrés 83

Application de tableau blanc numérique intégrée 83

Émetteur Cast à partir d'appareils basés sur Windows, Macbook et Chrome. 86

Émetteur Cast à partir d'appareils mobiles : téléphones/tablettes basés sur iOS

(iPhone, iPad) et Android OS. 87

Émettez Cast à partir d'un appareil mobile qui prend en charge l'annotation 88

Enregistreur d'écran 89

Autres applications par défaut 98

Verrouiller l’écran 99

Spécification du matériel RS-232 104

Spécification du matériel LAN 105

Réglage de la communication RS232 105

Réglage de la communication LAN 105

Référence de message de commande 105

Listing Set-Function 106

Mode Pass-through de la télécommande 120

Caractéristiques 123

Modes d'affichage 124

Précautions générales 127

Nettoyage de l’écran 127

Nettoyage du boîtier 127

Informations relatives à la règlementation et aux

Informations de conformité 128

Déclaration de conformité FCC 128

Déclaration Industry Canada 128

CAN ICES-3 (B)/NMB-3(B) 128

Conformité à la CE pour les pays européens 128

Déclaration de conformité RoHS2 129

Déclaration ENERGY STAR® 130

Restrictions indiennes sur les substances dangereuses 130

Mise au rebut en fin de vie du produit 130

Informations de copyright 131

Assistance client 132

Garantie limitée 1339

• Câble HDMI (3m) • Stylet tactile x 2

• Câble d'alimentation • Guide de démarrage rapide

• Télécommande • Adaptateur RS-232

• Piles AAA x 2 • Colliers x 5

1.5V ViewBoard IFP50 seriesCommercial Touch DisplayQuick Start GuideGuía de inicio rápidoGuide rapide de débutGuia de inicio rapido REMARQUE : Le cordon d’alimentaon et les câbles vidéo inclus dans votre

emballage peut diérer selon votre pays. Veuillez contacter votre

revendeur régional pour plus d'informaons.

Varie selon la région10

Spécicaons du kit de montage mural (VESA)

REMARQUE : Veuillez suivre les instrucons d'installaon dans le Guide

d'installaon pour montage mural pour installer le support mural

ou le support amovible. Pour une xaon à d'autres matériaux de

construcon, veuillez contacter votre revendeur.

B A D C Modèle Spéc. VESA (A x B) Vis standard (C x D) Quanté

IFP5550-3/A/B - 55” 400 x 200 mm M8 x 25 mm 4

IFP8650-3/A/B - 86” 800 x 600 mm M8 x 25 mm 4

REMARQUE : N'ulisez pas des vis plus longues que la taille recommandée, car

elles pourraient endommager l'intérieur de l'écran.11

Présentaon du produit

Panneau frontal | Panneau de contrôle | Panneau arrière

Numéro Élément Descripon

Voyant indicateur d'alimentaon

Récepteur de télécommande

Allumer/éteindre l’appareil

Pressez sur pour passer en mode d'économie d'énergie

Maintenez ouche enfoncée pendant au moins deux (2)

secondes pour passer en mode de veille.

Accès à l’écran d’accueil

Retour à l'écran précédent

Ouvre le menu Sengs (Réglages)

Pour baisser le volume

Pour augmenter le volume

USB 3.0. Port Smart USB pour PC, HDMI, VGA et signaux

USB 2.0. Port Smart USB pour PC, HDMI, VGA et signaux

Panneau d’E/S Côté droit inférieur

Côté droit avant inférieur

• TOUCH, HDMI, et VGA sont regroupés par couleur ; c'est-à-dire que TOUCH

1 devrait être ulisé avec HDMI 1/2.

• Avec Android, les ports USB ne prennent en charge que des vitesses de

transfert de chier 2.0.14

Numéro Port Descripon

SORTIE HDMI Connectez des appareils avec une foncon d'entrée HDMI.

Connectez des périphériques USB tels que des disques

durs, un clavier, une souris, etc. Passe automaquement

• Sore de signal tacle vers un PC externe

• Sore du signal réseau vers un PC externe lorsque le

lecteur intégré possède un port d'entrée LAN.

• Après la connexion (à un PC externe), l'audio du PC

externe peut être écouté sur le ViewBoard, et l'audio

du PC externe peut être contrôlé avec le bouton audio

• Après la connexion (à un PC externe), l'appareil

connecté au port USB 3.0 peut être ulisé directement

Entrée haute dénion ; connectez à un PC avec une sore

HDMI, un décodeur ou un autre périphérique vidéo.

(Voir ENTRÉE HDMI 1/2)

Fente pour l'ajout d'un module Wi-Fi oponnel.

VGA Entrée vidéo de l'ordinateur externe.

ENTRÉE AUDIO Entrée audio de l'ordinateur externe.

SPDIF Son mulcanal avec signaux opques.

Interface série ; ulisée pour le transfert mutuel de

données entre des appareils.

SORTIE AUDIO Sore audio vers un haut-parleur externe.

LAN Interface de connexion Internet standard RJ45

(10M/100M/1G pour PC ; 10M/100M pour Android).

REMARQUE : Ce port réseau est ulisé pour le lecteur

intégré et un PC enchable.

Connectez des périphériques USB tels que des disques

durs, un clavier, une souris, etc. [ 5V cc/0,5A ]

Pour allumer/éteindre l'alimentaon CA

« I » = Allumé, « O » = Éteint

ENTRÉE CA Entrée d'alimentaon secteur.15

Numéro Élément Descripon

relaves à la source d'entrée actuelle

Boutons de saisie numérique

Barre d'espace pour ordinateur enchable Alt+Tab

Ordinateur enchable, ferme la fenêtre du programme

ENTRÉE Sélecon de la source d'entrée

FORMAT Retour sur l'interface principale du système enchable

MENU Pour Android, Paramètres d'accès ; pour les autres

sources, accédez aux paramètres du Menu Tacle

Rouge / ALT Capture d'écran

Vert / TAB Touche [Tab] PC

Jaune / DESKTOP Passer au bureau du PC enchable

/ D.USB Conguraon du logiciel d'écriture

Délement vers haut, bas, gauche et droite

ENTER Conrmer la sélecon/l'état

D.SETUP Touche de raccourci pour quier les boîtes de dialogue

PGDN CH+ : Page précédente PC CH- : Page suivante PC

F1-F12 Touche de foncons F1 - F12 de l'ordinateur intégré

REMARQUE : Les touches de foncon de l'ordinateur ne sont pas disponibles

sans un ordinateur enchable.17

Inseron des piles de la télécommande

Pour insérer les piles dans la télécommande :

1. Rerez le couvercle à l'arrière de la télécommande.

2. Insérez deux piles « AAA » en veillant à ce que le signe « + » sur la pile

corresponde au signe « + » dans le logement de la pile.

3. Remeez le couvercle en place en l'alignant dans la fente située au dos de la

télécommande puis en le faisant pivoter pour le fermer avec un clic.

AVERTISSEMENT : Il existe un risque d'explosion si les piles sont remplacées par

• Il est recommandé de ne pas mélanger les types de piles.

• Éliminez toujours les piles usagées d’une manière qui ne nuit pas à

l’environnement. Pour obtenir plus d'informations sur la façon de se

débarrasser des piles usagées en toute sécurité, veuillez contacter les

autorités locales de votre région.18

Plage du récepteur de la télécommande

La plage de fonconnement de la télécommande est indiquée ci-dessous. Elle

fonconne jusqu'à une distance de 8 mètres et à un angle de 30

à droite. Assurez-vous que rien ne bloque le signal de la télécommande vers le

Ulisaon des gestes

Les gestes tacles permeent à l'ulisateur d'uliser des commandes

prédéterminées sans uliser un clavier ou une souris. En ulisant des gestes sur le

ViewBoard, l'ulisateur peut séleconner / annuler la sélecon des objets, changer

l'emplacement d'un objet, accéder aux réglages, eacer de l'encre numérique, et

Séleconner et annuler la sélecon des objets (clic)

Appuyez et relâchez le ViewBoard pour

séleconner/annuler la sélecon des

objets ou des opons. C'est comme un

clic gauche standard de la souris.

Acher les opons du menu (clic droit)

Appuyez et maintenez le ViewBoard

avec votre doigt. C'est comme un clic

droit standard de la souris.

Appuyez et relâchez rapidement deux

fois au même endroit sur le ViewBoard.

C'est comme un double clic gauche

standard de la souris.

Appuyez et maintenez l'objet enfoncé

sur le ViewBoard et faites-le glisser

lentement avec votre doigt jusqu'à

Eacer de l'encre numérique

Ulisez votre main, paume ou poing

apla sur le ViewBoard et déplacez

votre main sur la zone que vous

Glisser vers le haut pour les paramètres système

Glissez vers le haut à parr du bas du

ViewBoard pour ouvrir General Sengs

(Paramètres système). Pour en savoir

plus, consultez page 40.2121

Connexion des périphériques externes et connexion tacle

or ComputerTOUCHVGATOUCHUSB CableUSB CableVGA CableHDMI CableHDMI IN Votre périphérique(s) externe(s) peut être connecté avec les conguraons

Branchement HDMI Pour connecter via HDMI :

1. Connectez un câble HDMI de votre périphérique externe au port ENTRÉE HDMI

2. Connectez un câble USB de votre périphérique externe au port TOUCH 1 du

Branchement VGA Pour connecter via VGA :

1. Connectez un câble VGA de votre périphérique externe au port VGA de l'écran.

2. Connectez un câble USB de votre périphérique externe au port TOUCH 2 du

ViewBoard. Câble USB ou Câble VGACâble USBCâble HDMIOrdinateurENTRÉE HDMI22

Lorsque vous ulisez un câble de port série RS-232 pour connecter votre écran à un

ordinateur externe, certaines foncons peuvent être contrôlées à distance par le

PC, y compris la mise sous tension/hors tension, le réglage du volume, la sélecon

de l'entrée, la luminosité, etc.

Connexions USB et au réseau

Comme n'importe quel PC, il est facile de connecter divers périphériques USB ou

d'autres périphériques à votre ViewBoard.

Périphériques USB Branchez le câble du périphérique USB dans le port USB.

Câbles réseau et modem

Branchez le câble réseau dans le port LAN.

LAN Câble USB Câble réseau

Appareil USB Réseau24

Connexion d'un lecteur mulmédia

DVD HDMI IN HDMI HDMI Cable

Pour connecter un lecteur mulmédia :

1. Connectez le câble HDMI entre le port HDMI de votre ViewBoaerd et votre

2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur

3. Appuyez sur le bouton

Power (Alimentation) sur le côté droit du ViewBoard

pour allumer l'écran.

4. Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande et passez à la source

SPDIF Pour connecter un système de son externe :

1. Connectez un câble opque du port SPDIF au connecteur opque de votre

2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur

d'alimentation du panneau arrière.

3. Appuyez sur le bouton

Power (Alimentation) sur le côté droit du ViewBoard

pour allumer l'écran.

Équipement d'amplicateur de puissance / stéréo26

Connexion pour la sore vidéo

Pour acher la vidéo sur un appareil d'achage :

1. Connectez un câble HDMI entre le port ENTRÉE HDMI de votre appareil

d'achage et le port SORTIE HDMI de votre ViewBoard.

2. Branchez le cordon d'alimentation de votre ViewBoard et allumez l'interrupteur

3. Appuyez sur le bouton

Power (Alimentation) sur le côté droit du ViewBoard

pour allumer l'écran.

Câble HDMI SORTIE HDMI Projecteur2727

Ulisaon de votre ViewBoard

Mise sous/hors tension de votre ViewBoard

1. Assurez-vous que le cordon d'alimentaon est branché, branché sur une prise de

courant et que l'interrupteur d'alimentaon est en posion "On" (Marche).

2. Appuyez sur le bouton Power (Alimentation) pour allumer le ViewBoard.

3. Pour éteindre le ViewBoard, appuyez à nouveau et maintenez le bouton

(Alimentation) enfoncé.

L'entrée d'alimentaon CA et l'interrupteur

d'alimentaon sont situés au bas de l'appareil.2828

Lorsque vous allumez votre ViewBoard pour la première fois, un assistant

d'installaon se lance.

1. Séleconnez votre langue :

2. Congurez et vériez votre connexion LAN :2929

3. Séleconnez votre fuseau horaire pour régler la date et l'heure :

4. Séleconnez le mode système de votre choix :

5. Acceptez ou refusez la polique de condenalité et les condions de protecon

des droits d’auteur.3030

vLauncher - Écran d'accueil personnalisable

Il est possible de personnaliser le Titre et le Sous-tre du vLauncher en les pointant.3131

Vous pouvez également dénir un mot de passe en pointant sur Set Password

(Dénir mot de passe).

Toutes les applicaons installées se trouvent sur l'écran d'accueil. Pour voir toutes

les applicaons, pointez sur la Flèche pointée vers le bas.3232

Pour cacher le roir d'applicaons, pointez sur la Flèche pointée vers le haut.

Pour ajouter un raccourci à une applicaon, tapez et restez appuyé sur l'applicaon

puis faites glisser son icône vers le haut.

Pour supprimer le raccourci d'une applicaon, tapez et restez appuyé sur

l'applicaon puis faites glisser son icône vers le bas.3333

Les icônes d'ouverture de la barre d'ouls sont situées sur les bords du ViewBoard

et permeent d'accéder facilement aux ouls.

Pour lancer un oul :

1. Appuyez sur l'icône d'ouverture de la barre d'ouls.

2. Appuyez sur l'icône de l'oul de votre choix.

REMARQUE : Le réglage par défaut de la barre d'ouls doit être disponible pour

toutes les sources d'entrée ; l'ulisateur peut accéder aux opons

depuis Sengs (Réglages) > Preference (Préférence) > Toolbar

seng (Paramétrage de la barre d'ouls) pour paramétrer les

opons : (1) disponible pour toutes les sources d'entrée, (2)

désacver la barre d'ouls.3434

Retourner à l'écran d'opéraon précédent.

REMARQUE : Uniquement pour la source Lecteur intégré.

Retourne à l'Écran d'accueil du Lecteur intégré.

Acher toutes les applicaons intégrées ulisées actuellement.

Acher toutes les applicaons installées.

Lancer le logiciel myViewBoard.

Enregistre, ache et enregistre le contenu à l'écran.3535

Accéder au stylet, au surligneur, à la gomme et enregistrer les opons.

Marqueur Surligneur Gomme Annuler

Rétablir Eacer Enregistrer Quier

Annoter la superposion de toute source d'entrée avec de l'encre noire,

blanche, jaune, orange, rouge, rose, verte ou bleue.

REMARQUE : Le réglage par défaut du stylet prend en charge

l'écriture avec jusqu'à 10 points.

Marquer et surligner avec de l'encre jaune, grise, or, orange, rouge,

rose, verte ou bleue.

REMARQUE : Le surligneur par défaut prend en charge le marquage

avec jusqu'à 10 points.

Eacer toute l'encre numérique de la sélecon sur l'écran.

Annuler les acons précédentes.

Restaurer les acons précédentes.

Eace toute l'encre numérique sur l'écran.

Enregistrer l'image et les annotaons à l'écran.

Voir d'autres d'applicaons dans la barre d'ouls de ViewBoard.

Chronomètre Minuterie

Converr le contenu à l'écran en image xe ; vous pouvez alors eectuer

un zoom avant ou arrière, revenir à un plein écran et quier.

Zoom avant Zoom arrière Plein écran Quier

Meez en surbrillance une zone de contenu importante. Appuyez

sur l'icône Seng (Réglage) pour régler la taille du spot et l'eet de

Appuyez sur Start (Démarrer) pour démarrer le chronomètre s'allume.

Le chronomètre peut être mis en pause, repris, divisé ou réinialisé à

Accède au compte à rebours avec un réglage d'alarme oponnel.

Touchez et glissez pour régler les valeurs numériques, puis cliquez sur

Le compte à rebours peut être mis en pause, repris ou réinialisé à tout

Cacher ou acher les icônes de lancement de la Barre d'ouls.3838

Oul d’enseignement interacf desné à une ulisaon en classe.

Prendre une capture d'écran de l'écran actuel.

Accéder aux Paramètres système.3939

Menu OSD (Achage à l’écran)

Accéder aux Paramètres système, aux Paramétrage des entrées et au Widgets

ViewBoard a deux opons pour ouvrir le menu OSD :

Appuyez longtemps n'importe où sur l'arrière-plan du vLauncher.

Appuyez sur le bouton INPUT (ENTRÉE) de la télécommande.

General Sengs (Paramètres généraux)

Pour régler le rétroéclairage et acver/désacver Flicker Free (An-scinllement) :

1. Appuyez sur INPUT (ENTRÉE) de la télécommande ou restez appuyé sur l'arrière-

plan du vLauncher puis touchez General (Général) sur l'écran (si nécessaire) pour

afficher le menu General Settings (Paramètres généraux).

2. Déplacez le curseur de luminosité directement pour régler la valeur du

rétroéclairage et/ou touchez On ou Off pour activer/désactiver la fonction.

3. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

Pour régler le volume :

1. Appuyez sur INPUT (ENTRÉE) de la télécommande ou restez appuyé sur l'arrière-

plan du vLauncher puis touchez General (Général) sur l'écran (si nécessaire) pour

afficher le menu General Settings (Paramètres généraux).

2. Déplacez le curseur du volume directement pour régler le volume.

(Mute) (Muet) sur la télécommande pour activer ou désactiver la

fonction de sourdine.

4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.4141

Input Sengs (Paramétrage des entrées)

Pour séleconner une source d'entrée :

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton

sur la panneau frontal, ou appuyez sur l'icône réglage

sur la barre d'outils

pour afficher le menu Input Settings (Paramétrage des entrées).

2. Appuyez sur q/p/t/u pour sélectionner la source d'entrée voulue.

REMARQUE : La source PC ne s'affiche que lorsqu'un ordinateur est connecté.

3. Appuyez sur ENTER (ENTRER) sur la télécommande ou appuyez sur la source

4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

REMARQUE : Pour ajuster les paramètres d'une source d'entrée, touchez l'icône

de réglage à côté de la source d'entrée en surbrillance.4242

REMARQUE : Disponible uniquement pour la source Lecteur intégré.

Pour ajouter un widget à l'écran d'accueil de vLauncher :

1. Restez appuyé sur l'arrière plan du vLauncher

2. Séleconnez Widgets.

3. Restez sur le widget voulu.

4. Faites glisser le widget sur l'arrière-plan du vLauncher.4343

Sengs (Paramétrage) - Source d'entrée HDMI & VGA.

Appuyez sur MENU de la télécommande, ou séleconnez l'icône Réglage à côté de

la source d'entrée dans Input Sengs (Paramétrage des entrées) pour lancer le

menu Sengs (Paramétrage). Le paramétrage comprend les secons suivantes :

Audio, Screen (Écran), Display (Achage), et Adjust (Ajuster).

Audio Sengs (Paramètres audio)

1. Appuyez sur q sur la télécommande et séleconnez le menu Audio.

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l'opon pour la séleconner.

3. Réglez les paramètres Volume, Bass (Graves), Treble (Aigus) et Balance (Balance)

directement en touchant et ajuster chaque valeur, ou avec la télécommande en

appuyant sur ENTER (ENTRER) pour ajuster chaque opon.

4. Appuyez directement sur le curseur Mute (Muet) pour acver/désacver le mode

muet, ou appuyez sur

(Mute) (Muet) sur la télécommande.

5. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l'extérieur du menu pour quier.4444

Screen Sengs (Paramètres de l’écran)

1. Appuyez sur q sur la télécommande et séleconnez le menu Screen (Écran).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l'opon pour la séleconner.

3. Ajustez votre préférence en appuyant directement sur chaque valeur ou avec la

télécommande en appuyant sur ENTER (ENTRER).

4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l'extérieur du menu pour quier.

• Foncon de protecon contre la brûlure (collage d'image)

Pour réduire le risque de dommage à l'écran, cet appareil est équipé d'une

foncon de protecon contre le collage d'image.

Si l'écran ache une image xe pendant une certaine période de temps

que vous avez déni, un économiseur d'écran s'acvera pour empêcher la

formaon d'images fantômes collées sur l'écran.

La foncon de protecon contre le collage d'image déplace légèrement l'image

sur l'écran. Le réglage de la foncon de protecon contre le collage de l'image

vous permet de programmer le temps entre les mouvements de l'image en

Display Sengs (Paramètres d’achage)

1. Appuyez sur q sur la télécommande et séleconnez le menu Display (Achage).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l'opon pour la séleconner.

3. Réglez les paramètres Brightness (Luminosité), Contrast (Contraste), Hue (teinte)

et Sharpness (Neeté) directement en touchant et ajuster chaque valeur, ou avec

la télécommande en appuyant sur ENTER (ENTRER) pour ajuster chaque opon.

4. Déplacez le curseur de la lumière bleue directement pour régler la valeur de la

5. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l'extérieur du menu pour quier.4646

Low Blue Light Filter and Eye Health (Filtre faible émission de

lumière bleue et santé oculaire)

Blue Light Filter (Filtre de lumière bleue) bloque la lumière bleue à énergie élevée

pour une expérience de visualisaon plus confortable.

REMARQUE : Pour répondre à la cercaon relave à la faible émission de

lumière bleue, les paramètres Achage doivent être réglés sur :

• Mode : Standard (Brightness (Luminosité) et Contrast (Contraste) sur 50)

• Temp. de couleur : Filtre

• Blue Light Filter (Filtre lumière bleue) : 0

Si vous regardez des écrans sur de longues périodes de temps, il est recommandé

de faire des pauses régulières en arrêtant la visualisaon. De courtes pauses

d’au moins 10 minutes sont recommandées après une (1) heure de visualisaon

Faire des pauses plus courtes et plus fréquentes est généralement plus bénéque

que des pauses plus longues et moins fréquentes.

Fague liée à la mise au point oculaire (règle des 20-20-20)

Pour réduire la fague oculaire liée au fait de xer connuellement l'écran, éloignez

votre regard de l'écran au moins toutes les 20 minutes et xez un objet lointain (à

au moins 6 mètres de distance) pendant au moins 20 secondes.

Regarder des objets distants

Au moment de la pause, les ulisateurs peuvent en proter pour soulager leur

fague et la sécheresse oculaire en xant des objets qui sont loin d'eux pendant

10 à 15 secondes, puis en observant quelque chose proche d'eux pendant 10 à 15

secondes. Répétez cet exercice jusqu'à 10 fois. La capacité de vos yeux à xer un

point peut en eet se "verrouiller" après un long travail sur ordinateur. Cet exercice

permet de réduire ce risque.4747

Exercices des yeux et du cou

Les exercices des yeux peuvent contribuer à réduire la fague oculaire. Roulez

lentement vos yeux vers la gauche, la droite, en haut et en bas. Répétez autant de

fois que nécessaire.

Exercises for the eyes

Les exercices du cou peuvent également contribuer à réduire la fague oculaire.

Détendez vos bras et laissez-les pendre sur les côtés, penchez-vous légèrement en

avant pour érer le cou, tournez votre tête à droite et à gauche. Répétez autant de

fois que nécessaire.4848

Adjust Sengs (Paramètres d'ajustement) - (uniquement VGA)

1. Appuyez sur q sur la télécommande et séleconnez le menu Adjust (Ajuster).

2. Appuyez sur q/p/t/u sur la télécommande ou appuyez directement sur

l'opon pour la séleconner.

3. Ajustez votre préférence en appuyant directement sur chaque valeur ou avec la

télécommande en appuyant sur ENTER (ENTRER).

4. Appuyez sur EPG/BACK (GUIDE ÉLECTRONIQUE DE PROGRAMME/RETOUR) sur

la télécommande ou touchez une zone vide à l'extérieur du menu pour quier.4949

Sengs (Paramétrage) - Lecteur intégré

Lorsque ViewBoard est en source d'entrée Embedded Player (Lecteur intégré),

appuyez sur MENU de la télécommande ou touchez l'icône de paramétrage à côté

de la source d'entrée du Paramétrage des entrées (menu OSD) pour accéder au

menu Sengs (Paramétrage).

Wireless & Network (Sans l et réseau)

Permet de vérier l'état actuel de connexion du réseau, de paramétrer et de gérer

le Wi-Fi, Ethernet, Bluetooth et VPN et d'établir un hotspot sans l.

• Les paramètres Wi-Fi, hotspot sans fil et Bluetooth s'affichent lorsque LB-

WIFI-001 (optionnel) a été installé.

• Ethernet est désactivé automatiquement lorsque le Wi-Fi est activé. Le Wi-

Fi est désactivé automatiquement lorsque Ethernet est activé. Le Wi-Fi est

désactivé lorsque le point d'accès sans fil est activé.

• L'appareil ne peut pas se connecter à Internet lorsque le hotspot sans fil est

Congurez et gérez les points d'accès sans l.

• Touchez le bouton à bascule pour On (Acver) ou O (Désacver) le Wi-Fi.

• Une fois On (Acver), vous pouvez : Add a Network (Ajouter un réseau), acher

Saved Networks (les réseau enregistrés), Refresh (Actualiser) la liste des

réseaux, ou acher les paramètres Advanced (Avancés).

• Dans les paramètres Advanced (Avancés), vous pouvez On (Acver) ou O

(Désacver) les Network nocaons (Nocaons réseau) et acher les

Network card info (informaons relaves à la carte réseau).5151

Dénissez le réseau local et le proxy.

• Touchez le menu déroulant pour connecter/déconnecter Ethernet.

• Vous pouvez également régler les paramètres Local network (Réseau local) et

• Touchez Advanced (Avancé) pour acher Network card info (les informaons

relaves à la carte réseau) et demander Network auto reconnect (la

reconnexion automaque du réseau).

Wireless hotspot (Hotspot sans l)

Dénissez et partagez votre connexion Internet avec d’autres appareils.

• Touchez le bouton à bascule pour On (Acver) ou O (Désacver) le Wireless

hotspot (Hotspot sans l).

• Touchez Set up (Congurer) pour paramétrer le Network name (Nom du

réseau), la Security (Sécurité), et le Password (Mot de passe).5353

VPN Conguraon et geson des réseaux privés virtuels (VPN).

Pour créer un prol VPN :

1. Allez dans : Sengs (Paramètres) > Wireless & Network (Sans l & Réseau) >

VPN et touchez Add VPN (Ajouter VPN).

2. Entrez le nom désiré dans le champ Name.5454

3. Séleconnez le type de VPN dans Type.

4. Choisissez d'acver/désacver PPP encrypon (MPPE) (le Cryptage PPP (MPPE))

et d'acher ou non Advanced opons (les Opons avancées).5555

SAMBA Le service SAMBA permet de partager des chiers via le réseau local. Lorsque

le service SAMBA est acvé, l'ulisateur peut explorer le système de chiers de

ViewBoard avec un PC ou un appareil mobile.

1. Pour l'ouvrir, allez dans : Sengs (Paramètres) > Share (Partager) > SAMBA.

2. Appuyez sur le bouton à bascule pour acver le service SAMBA, puis dénissez

un mot de passe si nécessaire.

3. Vériez que le ViewBoard et l'appareil client sont bien connectés au même

4. Connectez-vous au ViewBoard avec l'appareil client. Saisissez l'adresse IP du

5. Entrez le nom d'ulisateur et le mot de passe, puis séleconnez OK (si

6. Lorsque la connexion est réussie, les chiers du ViewBoard seront disponibles.5757

Vous pouvez paramétrer le papier peint, le thème, l'ID de l'achage, la protecon

et les réglages de la sore HDMI.5858

Wallpaper (Papier peint)

L'ulisateur peut changer le fond d'écran avec des images par défaut (xe ou en

uliser ses propres images en appuyant sur My photos (Mes photos) et en

séleconnant un chier d'image.6060

Acvez ou désacvez HDCP & Copyright (HDPC & droit d'auteur) et paramétrez un

Password for Screen Lock (Mot de passe pour le verrouillage de l'écran).

• Pour paramétrer un mot de passe pour le verrouillage de l'écran, touchez Set

Password (Dénir un mot de passe) et saisissez le mot de passe voulu.6161

HDMI Out (Sore HDMI)

Permet de régler les paramètres de résoluon de la sore HDMI.6262

Preference (Préférences)

Permet d'acher et d'ajuster les paramètres Touch (Tacle), Language (Langue),

Keyboard & Input (Clavier et saisie), Date & Time (Date et heure), Boot

(Démarrage), et Start up & Shut down (Démarrage et arrêt).6363

Ajustez les Touch Sengs (Paramètres tacles) et acver ou désacver les Touch

Sounds (Sons des touches) et Windows Ink.

Permet de régler et de choisir la langue préférée parmi les langues disponibles.6464

Keyboard & Input Method (Clavier et méthode de saisie)

Acve / désacve le clavier visuel et/ou change la méthode de saisie par défaut.

• Touchez Sengs (Paramètres) pour accéder aux réglages avancés du clavier.6565

Date & Time (Date et heure)

Pour ajuster l'heure et le format du système.

Automac Date & Time

(Date et heure automaque)

Lorsque cee opon est acvée, le ViewBoard synchronise

automaquement la date et l'heure via Internet.

Time Zone (Fuseau horaire)

Séleconnez le fuseau horaire approprié.

Choisissez entre le format 12 heures et 24 heures. Acve ou

désacve le format 24-heures.

Date format (Format de date)

Choisissez l'un des formats de date disponibles.6666

Boot Mode (Mode démarrage)

Permet de choisir le mode de démarrage préféré et de paramétrer un mot de passe

ou un nouveau mot de passe.

Les applicaons de partage d'écran intégrées fonconneront

Les applicaons de partage d'écran intégrées seront supprimées.

(Désacver le SE intégré)

Le système redémarre automaquement et le SE intégré

ViewBoard Sengs Access

d’accès aux paramètres

Verrouillage/déverrouillage des paramètres ViewBoard.

Password for Protecon

(Mot de passe de protecon)

Modier le mode de démarrage et le mot de passe d'entrée dans

les paramètres ViewBoard.6767

(Polique de protecon des

Choisir la durée de stockage local des chiers dans le dossier app.

(Réinialiser ViewBoard)

Restaurer les paramètres par défaut de ViewBoard.

Startup & Shutdown (Démarrage et arrêt)

Réglez les paramètres Startup Input (Entrée démarrage), Standby Mode (Mode

Veille), EnergyStar Mode (Mode EnergyStar), Black Screen Aer Startup (Écran

noir après démarrage), la minuterie du Power o Reminder (Rappel de mise hors

Permet de régler la préférence de l'entrée de démarrage.

Standby Mode (Mode Veille)

Décidez de ce qui se passe lorsque vous appuyez sur le bouton

Power (Alimentaon) quand le ViewBoard est allumé On

Permet d'acver automaquement la mise en veille Sleep Mode

(Mode veille) lorsque l'écran est inacf pendant une heure.

Black Screen Aer Startup

(Écran noir après le

Lorsque ce mode est acvé, le ViewBoard éteindra

automaquement le rétroéclairage après le démarrage.

Time Switch (Minuterie)

(Rappel de mise hors tension)

Lorsque ce mode est acvé, le ViewBoard s'éteindra sans aucun

rappel après l'heure d'arrêt programmée.

Schedule (Programmaon)

Permet de programmer une heure de démarrage et d'arrêt.

Toolbar Seng (Paramétrage barre d'ouls)

Régler les paramètres de la barre d'ouls.69

Input Source (Source d'entrée)

Ajustez les noms et les paramètres de la source d'entrée ainsi que les paramètres

de la barre d'ouls latérale.

Rename Input Source (Renommer la source d'entrée)

Permet de paramétrer des équees pour chaque source d'entrée facilement

reconnaissables lorsqu'elles s'achent.7171

Sore de veille par source acve, Recherche automaque du signal et HDMI CEC

puis séleconnez la commutaon automaque du port d'entrée.

Wake up by Acve Source

(Sore de veille par source

L’écran se met en marche automaquement après avoir

branché le câble HDMI lorsque l’écran est éteint.

(Recherche auto signal)

Lorsque cee opon est acvée, si la source actuelle n'a pas de

signal, le ViewBoard recherchera automaquement les sources

Le signal d'origine est automaquement envoyé vers un nouveau

câble dés son branchement.

(Économie d'énergie)

Paramétrez une durée avant l'arrêt si aucun signal n'est détecté.

HDMI CEC Acvez/désacvez les foncons HDMI CEC.7272

L'ulisateur peut acher les informaons des applicaons et forcer l'arrêt,

désinstaller, déplacer sur un stockage USB, eacer les données, eacer le cache et

eacer les valeurs par défaut.

• Les applicaons préinstallés ne peuvent pas être désinstallées.

• Certaines applicaons ne peuvent pas être déplacées avec la foncon de

• Certaines applicaons ne peuvent pas prendre en charge l'eacement des

valeurs par défaut.7373

APP Permet d'acher les applicaons installées ou en cours d'exécuon. Touchez les

applicaons pour obtenir des informaons plus détaillées et les opons.

• En touchant une applicaon en cours d'exécuon, vous verrez plus

d'informaons, vous pourrez stopper l'applicaon ou obtenir un rapport.7474

• Séleconnez All (Toutes), Download (Téléchargées), ou USB storage (Stockage

USB) pour obtenir la liste de toutes les applicaons installées.

• Touchez une applicaon pour acher des informaons supplémentaires et des

Permet d'acher et d'ajuster les paramètres Storage (Stockage), Security

(Sécurité), System Update (Mise à jour système), et About device (À propos de

Clone to USB (Cloner sur USB)

Permet de copier les paramètres sur un lecteur USB externe.7777

Display ID (ID d'achage)

Permet d'assigner un numéro pour commander à distance l'achage par RS-232/

• Pour assigner ou modier les paramètres d'idencaon de l'achage, touchez

Change (Modier) et saisissez un numéro.

REMARQUE : L'ID de l'achage est desné aux ulisateurs RS-232, et la plage

est comprise entre 01 et 99.7878

Permet de vérier le Cercate (Cercat), le stockage du Trusted Credenal

(Autorisaons d'identés connues), et les paramètres d'installaon de Unknown

sources (Sources inconnues).

• Touchez Install cercate from storage (Installer le cercat à parr du

stockage) pour ajouter des cercats supplémentaires.7979

• La sélecon de Clear Credenals (Eacer les cercats d'identé) va supprimer

automaquement tous les cercats installés manuellement.

REMARQUE : Les cercats d'identé préinstallés ne peuvent pas être eacés.

• Dans Trusted Credenals (Autorisaons d'identés connues), vous pouvez

acher et éditer tous les cercats CA installés et ables.8080

• Pour des informaons plus détaillées, touchez un cercat.

• Pour autoriser l'installaon d'applicaons de sources inconnues, cochez la case

sous Unknown source security (Sécurité des sources inconnues).

REMARQUE : Les applicaons de sources inconnues peuvent ne pas être

compables ou ne pas fonconner correctement.8181

System Update (Mise à jour du système)

Le ViewBoard recherche automaquement les mises à jour logicielles chaque fois

qu'il est connecté à Internet (OTA). En un seul clic, les ulisateurs peuvent mere à

jour la version du logiciel du ViewBoard.

(Mise à jour automaque)

Lorsque l'écran est éteint, le système va automaquement

chercher une nouvelle version. S'il trouve une nouvelle

version, il va automaquement procéder à sa mise à jour.

Une fois la mise à jour terminée, le système s'éteint.

Schedule (Programmaon)

Permet de réglez l'heure.

(Mise à jour manuelle)

Permet de mere à jour le logiciel manuellement.8282

About Device (À propos de l'appareil)

Ache les informaons relaves au lecteur intégré, Legal informaon

(Informaons légales), et Asset Tagging (Équetage de ressources).

• En séleconnant Edit (Éditer), il est possible d'ajuster les informaons relaves

• Touchez Legal informaon (Informaons légales) pour vérier les licences open-

Applicaons et paramètres intégrés

Applicaon de tableau blanc numérique intégrée

ViewSonic ore un applicaon de tableau blanc numérique intégrée, myViewBoard,

Déplace la barre flottante.

Commute entre les modes de présentation et de préparation.

Colle du presse-papiers sur la toile.

Cliquez pour ouvrir le navigateur Web

Retourne à la toile précédent.

2. Ouvrir un fichier

3. Enregistrer un fichier

Avance à la toile suivante.

Ajoute une nouvelle toile.

Sélectionnez et maintenez enfoncé pour déplacer la barre

d'outils vers la gauche, la droite ou le bas de l'écran.

1. Nouveau fichier myViewBoard

2. Ouvrir un fichier

3. Enregistrer un fichier

4. Enregistrer sous fichier

Importez des ressources (image, vidéo, audio, etc.) dans le tableau blanc.

Sélectionner - Utilisez les deux mains pour effectuer un

zoom avant / arrière sur le panneau de travail.

Sélectionnez des objets, du texte et des images pour

obtenir d'autres outils.

Outils d'écriture, changement de couleurs, transparence,

Gomme pour effacer des objets ou effacer la page.

Créez des formes, sélectionnez les couleurs des formes,

insérez des flèches.

Zone de texte Créez une zone de texte.8484

Bouton Annuler Annulez les actions précédentes.

Bouton Refaire Refaites les actions précédentes.

Sélectionnez des pages, triez des pages, supprimez des

Pour afficher ou cacher la barre d’information sur l'hôte.

Menu de gestion de l'arrière-plan du tableau blanc.8585

Fonconnant avec le logiciel ViewBoard® Cast, l'applicaon vCastReceiver

permera à ViewBoard® de recevoir les écrans d'ordinateurs portables avec

vCastSender (Windows/Mac/Chrome) et les écrans, les photos, les vidéos, les

annotaons et la caméra des téléphones mobiles des ulisateurs (iOS/Android).

Informaons sur le réseau

• Le logiciel ViewBoard® Cast, les ordinateurs portables et les appareils mobiles

peuvent tous se connecter au même sous-réseau et à travers le réseau du sous-

• Les appareils connectés seront achés dans la « Liste des appareils » sur la

même connexion de sous-réseau.

• Si un appareil n'apparaît pas dans la « Liste des appareils », l'ulisateur devra

entrer le code PIN à l'écran.

ViewBoard Cast est un système de communicaon de données pair à pair sans l,

c'est pourquoi les paramètres de port ci-dessous sont nécessaires :

• CP : 56789, 25123, 8121, et 8000

• UDP : 48689 et 25123

Port et acvaon DNS :

• DNS : h1.ee-share.com8686

Émeeur Cast à parr d'appareils basés sur Windows, Macbook et Chrome.

Appareils Mac, Windows et Chrome :

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Visitez l'adresse indiquée sur le ViewBoard pour télécharger l'applicaon.

3. Lancez l'applicaon et cliquez sur le bouton de connexion à côté du nom du

REMARQUE : Si le périphérique n'est pas aché dans la liste, cliquez sur

Connect with PIN-Code (Connexion avec code PIN) et entrez le

code PIN aché sur le ViewBoard.8787

Émeeur Cast à parr d'appareils mobiles : téléphones/tablees basés sur

iOS (iPhone, iPad) et Android OS.

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Scannez le Code QR indiqué sur le ViewBoard pour un téléchargement direct

depuis le serveur ou depuis Google Play Store ou Apple Store.

3. Lancez l'applicaon et séleconnez le nom du périphérique et entrez le code

pour vous connecter. Vous pouvez également entrer directement le code PIN

aché sur le ViewBoard pour vous connecter.

1. Assurez-vous que votre appareil est connecté au même réseau que le ViewBoard.

2. Ouvrez directement AirPlay et séleconnez le nom du périphérique pour vous

3. Un autre mot de passe AirPlay sera généré à l'écran pour la connexion.8888

Émeez Cast à parr d'un appareil mobile qui prend en charge l'annotaon

Cliquez pour masquer ou acher la barre d'ouls

Cliquez pour revenir à l'interface d'accueil

Cliquez pour revenir à l'interface d'ulisaon précédente

Cliquez pour visualiser ou ouvrir le chier interne de l'appareil mobile

Cliquez pour partager l'écran

(Compable Android 5.0 et plus)

Cliquez pour passer en mode tacle

Cliquez pour annoter, pour changer de couleur et d'épaisseur.

Cliquez pour tout eacer sur l'écran

Cliquez pour uliser la caméra et envoyer l'image à ViewBoard8989

Enregistreur d'écran

Permet de capturer en format vidéo tout ce qui est aché sur l'écran.

Pour lancer l'applicaon Enregistreur d'écran :

1. Séleconnez l'icône Enregistreur d'écran dans le roir d'applicaons.

d'enregistrement et séleconnez les conguraons

d'enregistrement préférées. Puis touchez la case à cocher.

3. Séleconnez Start Now (Commencer maintenant), le décompte de trois (3)

secondes démarre. L'enregistrement de l'écran commence immédiatement après

4. Après l'arrêt de l'enregistrement, vous pourrez prévisualiser la vidéo, l'enregistrer

Achez les quesons du quiz sur ViewBoard et permeez à 30 ulisateurs

mobiles de soumere leurs réponses à distance. Que le déploiement concerne des

quesons à choix unique ou à choix mulple, ViewBoard enregistre les résultats

pour chaque appareil ulisé.

• Les PC (Windows/Mac/Chromebook), les tablees/appareils mobiles (iOS/

Android) et ViewBoard doivent être connectés au même sous-réseau local (LAN).

• Ports : TCP 808091

Pour lancer Air Class :

1. Appuyez sur l’icône de déclenchement de la barre d’ouls et séleconnez l’icône

More tools (Plus d’ouls). Puis séleconnez l’icône Air Class.

2. Séleconnez « Enter the class (Accéder à la classe) ».

3. Choisissez parmi les foncons interacves disponibles dans la pare inférieure de

Quesons à choix unique et mulple.

Essayez d’être le plus rapide à répondre.

Séleconnez aléatoirement un parcipant.

Aectez des parcipants à des groupes.

Autorisez/Empêchez les parcipants d’envoyer des

messages directement sur ViewBoard.

Ajoutez des parcipants.

1. Séleconnez l’icône Single choice (Choix unique) ou Mulple choice (Choix

mulple) pour séleconner le type de réponse préféré.

2. Appuyez sur BEGIN VOTING (COMMENCER LE VOTE) pour permere aux

parcipants de commencer.

3. Une fois que les parcipants ont terminé et appuyé sur OK, ViewBoard ache le

nom des parcipants à l’écran.

4. Appuyez sur FINISH VOTING (TERMINER LE VOTE) pour fermer le quiz.

5. Les « Answer Stascs (Stasques de réponses) » des parcipants sont alors

6. Choisissez la bonne réponse pour acher le taux de réponses correctes.

7. Cliquez sur l’icône Explain (Expliquer) ( ) pour analyser en détail le sujet.94

1. Appuyez sur BEGIN VOTING (COMMENCER LE VOTE) pour permere aux

parcipants de commencer un quesonnaire Vrai/Faux.

2. Une fois que les parcipants ont terminé et appuyé sur OK, ViewBoard ache le

nom des parcipants à l’écran.

3. Appuyez sur FINISH VOTING (TERMINER LE VOTE) pour fermer le quiz.

4. Les « Answer Stascs (Stasques de réponses) » des parcipants sont alors

5. Choisissez la bonne réponse pour acher le taux de réponses correctes.

6. Cliquez sur l’icône Explain (Expliquer) ( ) pour analyser en détail le sujet.

Les parcipants essaient d’être les plus rapides à séleconner leur réponse et

appuient sur OK pour soumere leur réponse.96

1. Séleconnez l’icône « Selector (Séleconneur) ».

2. Dénissez le nombre de parcipants à séleconner.

REMARQUE : Le nombre de parcipants pouvant être séleconnés est basé sur

le nombre total de parcipants.

3. Appuyez sur START (DÉMARRER) pour commencer la sélecon aléatoire.

4. Le nom des parcipants séleconnés est alors aché.

Séleconnez l’icône pour aecter des parcipants à des groupes.97

Pour autoriser la messagerie :

1. Appuyez sur l’icône « Message » pour acver la foncon.

2. Les parcipants séleconnent « Message » pour modier l’interface de message.

3. Les parcipants saisissent leur message puis séleconnent SEND (ENVOYER).

4. Le message déle sur la pare supérieure de ViewBoard.

Séleconnez l’icône pour permere à plus de parcipants de rejoindre la classe.

Séleconnez cee opon pour quier l’interface Air Class.9898

Autres applicaons par défaut

Permet de supprimer les données inules et les chiers indésirables.

Les paramètres avancés peuvent également être personnalisés en foncon des

besoins de l'ulisateur.9999

Permet de dénir un mot de passe pour le verrouillage de l'écran et d'acver le

verrouillage de l'écran.

REMARQUE : En cas d'oubli du mot de passe, ulisez la télécommande et

saisissez INPUT 0-2-1-4 (ENTRER 0-2-1-4) pour rétablir le mot de

Pour saisir le mot de passe du verrouillage d'écran :

1. Allez dans : Sengs (Paramètres) > Personal (Personnel) > Password for screen

lock (Mot de passe du verrouillage d'écran), ou séleconnez l'icône Verrouillage

de l'écran dans la liste des applicaons.

REMARQUE : Si vous séleconnez l'icône Verrouillage de l'écran alors qu'aucun

mot de passe n'a été déni, le message suivant va s'acher :

2. Séleconnez Set Password (Dénir mot de passe) et saisissez un nouveau mot

de passe à quatre (4) chires. Puis séleconnez OK.

3. Maintenant, lorsque vous séleconnerez l'icône Verrouillage écran, l'écran sera

Navigateur Web pour surfer Internet.

Créez, modiez et visualisez des documents, des mémos, des présentaons et des

feuilles de calcul.101101

1. Achage des périphériques de stockage

Séleconnez le périphérique de stockage approprié.

Cliquez pour quitter.

Cliquez pour trier les fichiers.

Cliquez pour afficher le fichier en mode miniature.

Cliquez pour afficher le fichier en mode liste.

Cliquez pour sélectionner un fichier.

Cliquez pour ajouter un dossier.

Cliquez pour copier un fichier.

Cliquez pour coller un fichier.

Cliquez pour couper un fichier.

Cliquez pour supprimer un fichier.

Cliquez pour renommer un fichier.

Cliquez pour afficher plus de fonctions.102102

Tous les types de fichiers

Doc Fichiers OFFICE Remarque

Image stockée par myViewBoard, la barre

d'outils latérale et le bouton Capture d'écran

Image Fichiers image

Médias Fichiers audio et vidéo

4. Informaons du chier

Prévisualise l'image, ache le nom de l'image, la taille, la résoluon et la date de

5. Zone d'achage principale

Pour acher les chiers du type correspondant.103

Miracast permet le partage sans l du contenu mulmédia et des écrans des

appareils connectés.

REMARQUE : Des problèmes de compabilité peuvent survenir en raison du

pilote hardware et du système d'exploitaon de l'expéditeur (OS).104

Ce document décrit les spécicaons de l'interface matérielle et les protocoles des

logiciels pour l'interface de communicaon RS-232 entre ViewSonic LFD et le PC ou

d'autres unités de contrôle avec le protocole RS-232.

Le protocole conent trois secons de commande :

• Mode télécommande traversant

REMARQUE : Ci-dessous, “PC” représente toutes les unités de contrôle qui

peuvent envoyer ou recevoir la commande de protocole RS-232.

Spécicaon du matériel RS-232

Port de communicaon ViewSonic LFD à l'arrière :

1. Type de connecteur : DSUB mâle 9 broches (ou connecteur mâle de 3,5 mm)

2. Ulisaon d'un câble croisé (modem nul) pour la connexion

3. Aectaon des broches :

DSUB femelle 9 broches

2 RXD Entrée de l'achage

3 TXD Sore de l'achage

9 NC Fournit l'alimentaon +5V/2A à un

dongle externe spécique *3.0

Trame MASSE Connecteur cylindrique

de 3,5 mm (alternative

Élément Signal Remarque

Conseil TXD Sore de l'achage

Bague RXD Entrée de l'achage

Spécicaon du matériel LAN Port de communicaon ViewSonic LFD à l'arrière :

1. Type de connecteur : 8P8C RJ45

2. Aectaon des broches :

# Broche Signal Remarque

1 TX+ Sore de l'achage

2 TX- Sore de l'achage

3 RX+ Entrée de l'achage

4 BI_D3+ Pour boîer 1G

5 BI_D3- Pour boîer 1G

6 RX- Entrée de l'achage

7 BI_D4+ Pour boîer 1G

8 BI_D4- Pour boîer 1G Trame MASSE Réglage de la communicaon RS232

- Choix du débit en bauds : 9600bit/s (xe)

- Bits de données : 8 bits (xe)

- Parité : Aucune (xe)

- Bits d’Arrêt : 1 (xe)

Réglage de la communicaon LAN

- Sous-réseau croisé : Non

- Idenants de connexion : Non

Référence de message de commande

Le PC envoie au paquet de commande LFD suivi de “CR”. Chaque fois que le PC

envoie une commande de contrôle à l'achage, l'achage doit répondre comme

1. Si le message est reçu correctement, il envoie “+” (02Bh) suivi de “CR” (00Dh)

2. Si le message est reçu incorrectement, il envoie “-” (02Dh) suivi de “CR” (00Dh)106

Le PC peut contrôler l'achage pour des acons spéciques. La commande

Set-Funcon (Foncon-Régler) vous permet de contrôler le fonconnement de

l'achage sur un site distant via le port RS-232. Le format du paquet Set-Funcon

est composé de 9 octets.

Descripon de Set-Funcon :

Nombre total d'octet du message hors “CR”

ID LFD Identification pour chaque affichage (01~98; la valeur par défaut

ID “99” signifie appliquer la commande définie sur tous les

affichages connectés. Dans de telles circonstances, seulement

l'affichage ID#1 doit répondre.

L'ID LFD peut être réglée via le menu OSD pour chaque affichage.

Identifie le type de commande,

Code de commande de fonction : Code ASCII d'un octet.

ASCII trois octets qui définit la valeur.

0x0D Format de Set-Funcon

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Nombre

1 2~3 4 5 6 7 8 9107

Réponse : (Type de commande=“+” ou “-”)

Nom Longueur ID Type de commande CR Nombre

REMARQUE : Lorsque le PC applique une commande à tous les achages

(ID=99), seul l'ensemble # 1 doit répondre par le nom ID=1.

Exemple 1 : Régler la luminosité sur 76 pour l'achage (#02) et cee commande

Envoyer (Format hexadécimal)

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38

Nom Longueur ID Type de commande CR Hex 0x34

0x2B 0x0D Exemple 2 : Régler la luminosité sur 75 pour l'achage (#02) et cee commande

Envoyer (Format hexadécimal)

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38

Nom Longueur ID Type de commande CR Hex 0x34

Longueur ID Commande Commande Plage de

1. La commande de mise

sous tension via LAN ne

peut fonctionner que dans un

certain mode. Consultez le

GU de l'affichage pour plus

2. L'option “WOL by MAC

address” (WOL par adresse

MAC) peut être utilisée

comme alternative *3.2.1.

Entrée 8 s “ 22 000: TV

2. Pour le cas de deux

autres sources identiques, la

2ème chiffre est utilisé pour

indiquer l'extension.

3. L'HEX de 00A est 30 30

Luminosité 8 s $ 24 000 ~ 100

8 A B 42 000 ~ 100 1. Pour les plates-formes

Android dont le mode

principal est contrôlé par le

rétroéclairage et les autres

sources qui sont contrôlées

2. Dérivé du calibrage des

* Voir la note en détails

* Voir la note en détails

8 s > 3E 000: Déverrouiller

* Voir la note en détails

Chiffre *3.1.1 8 s @ 40 000~009 Pavé

numérique *3.1.1 8 s A 41 000: HAUT

télécommande n'a pas de

Activé : La télécommande

commande normalement

Traversant : L'affichage

transmet le code de la

télécommande vers l'appareil

connecté via le port RS-232,

mais ne réagit pas lui-même.

8 s ~ 7E 000 Retour au réglage d'usine

1. Fonconnement des modes de verrouillage

1. Verrouille tous les boutons du panneau frontal et de la télécommande, sauf

2. Toutes les foncons RÉGLER devraient fonconner via RS-232, même celles qui

ulisent les touches de la télécommande comme Muet, etc.

1. Verrouille le bouton « MENU » du panneau frontal et de la télécommande.

2. Les modes Usine et Hospitalité ne seront pas bloqués sur le modèle ulisant un

bouton MENU combiné pour accéder à ces deux modes. Une autre méthode sera

indiquée séparément si limité par le modèle.

1. Verrouille le bouton « ALIMENTATION » du panneau frontal et de la télécommande.

2. La commande SET_POWER on/o (RÉGLER_ALIMENTATION marche/arrêt)

devrait toujours fonconner via RS-232, mais cela n'indique pas que verrouillage

ALIMENTATION n'est pas acf.

3. Ne peut pas être déverrouillé par réinialisaon en mode OSD

4. S'allume automaquement en mode verrouillage de l'alimentaon

5. En mode verrouillage de l'alimentaon, l'appareil ne pourra pas entrer en mode

d'économie d'énergie lorsqu'il n'y a aucun signal de PC ou aucun signal vidéo n'est

détecté pendant plus de 15 min.

Verrouille les touches de la télécommande, mais laisse les boutons du panneau avant

2. Réveil-sur-LAN par adresse MAC comme alternave à SET Power on (RÉGLER

(Longueur=126 octets)

Longueur ID Commande Commande Plage de

Couleur 8 s & 26 000 ~ 100

Mode couleur 8 s ) 29 000: Normal

Balance 8 s 0 30 000 ~ 100 050 est central

Peut être étendue pour

plus de langues prises

en charge par modèle

Mode-PIP 8 s 9 39 000: Désactivé

002: PBP PIP-Sélection du

est la même que pour

le choix SET-Input111

Mode pavage 8 s P 50 000: Désactivé

pour moniteurs V Pavage-Position 8 s S 53 001~025 (pour le mur vidéo)

l'affichage identifié

Date : Année 8 s V 56 Y17~Y99 2 derniers chiffres

Date : Mois 8 s V 56 M01~M12 2 chiffres

Date : Jour 8 s V 56 D01~D31 2 chiffres

Heure : Heure 8 s W 57 H00~H23 Format 24 h. 2 chiffres.

Heure : Min 8 s W 57 M00~M59 2 chiffres

Heure : Sec 8 s W 57 S00~S59 2 chiffres

1. Dénion du carrelage des moniteurs H, des moniteurs V et de la posion

2. Exemple de réglage de la date

3. Exemple de réglage de l'heure

Moniteurs H Moniteurs V112

Le PC peut interroger le LFD pour des informaons spéciques. Le format du paquet

Get-Funcon est constué de 9 octets, ce qui est similaire à la structure du paquet

de Set-Funcon. Veuillez noter que l'octet “Valeur” est toujours = 000.

Get-Funcon Descripon (Descripon de Get-Funcon) :

ID de TV/DS Identification pour chaque TV/DS (01~98; la valeur par défaut

Identifie le type de commande,

Code de commande de fonction : Code ASCII d'un octet.

ASCII trois octets qui définit la valeur.

0x0D Format de Get-Funcon

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Nombre

Réponse : (Type de commande=“r” ou “-”)

Si la commande est valide, le Type de commande = “r”

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Nombre

1 2~3 4 5 6 7 8 9113

Si la commande n'est pas valide, le Type de commande = “-”

Nom Longueur ID Type de commande CR Nombre

Exemple 1 : Obtenir la Luminosité de la TV-05 et cee commande est valide La

valeur de luminosité est 67.

Envoyer (Format hexadécimal)

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38

0x72 0x62 0x30 0x36 0x37 0x0D Exemple 2 : Obtenir la couleur de l'achage (#05), mais la commande Couleur

n'est pas prise en charge par ce modèle.

Envoyer (Format hexadécimal)

Nom Longueur ID Type de

Commande Valeur1 Valeur2 Valeur3 CR Hex 0x38

Nom Longueur ID Type de commande CR Hex 0x34

Foncon Get Longueur ID Commande Commande

Luminosité 8 g b 62 000 ~ 100

*3.2.0 8 a B 42 000 ~ 100 1. Pour les plates-formes

Android dont le mode

principal est contrôlé

par le rétroéclairage et

les autres sources qui

sont contrôlées par la

2. Dérivé du calibrage

1. 1er chiffre pour la

détection du signal : 0

signifie “no signal” (pas

2. 2ème et 3ème chiffres

: Consultez le tableau

Obtient le statut du mode

Obtenir-Accusé 8 g z 7A 000 Cette commande est

utilisée pour tester le lien

8 g 1 31 000 1. Heures accumulées

avec un nombre entier

à 6 chiffres (000,001~

réinitialisé lors de la mise

à jour du FW et de la

réinitialisation d'usine*3.2.2

8 g 4 34 000 Réponse dans le

8 g 5 35 000 (pour le modèle avec

8 g 6 36 000 (pour le modèle avec

8 g 7 37 000 Réponse dans le

8 g 8 38 000 Réponse dans le

1. Exemple pour obtenir les heures de fonconnement

En supposant que l'heure de fonconnement accumulée est de 123 456 heures

Envoyer : 0x 38 30 31 67 31 30 30 30 0D (obtenir les heures de

Réponse : 0x 32 30 31 72 31 31 32 33 34 35 36 00 00 … 00 00 0D

2. Exemple pour obtenir le nom d'appareil

En supposant que le nom de l'appareil est CDE-5500

Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d'appareil)

Réponse : 0x 32 30 31 72 34 43 44 45 2D 35 35 30 30 00 00 … 00 00 0D En supposant que le nom de l'appareil est “NMP-302#1”

Envoyer : 0x 38 30 31 67 34 30 30 30 0D (Obtenir le nom d'appareil)

Réponse : 0x 32 30 31 72 34 4E 4D 50 2D 33 30 32 23 31 00 00 …00 00 0D

3. Exemple pour obtenir l'adresse MAC En supposant que l'adresse MAC est 00:11:22:aa:bb:cc

Envoyer : 0x 38 30 31 67 35 30 30 30 0D (Obtenir l'adresse MAC)

Réponse : 0x 32 30 31 72 35 30 30 31 31 32 32 61 61 62 62 63 63 00 00…00

4. Exemple pour obtenir l'adresse IP En supposant l'adresse IP est 192.168.100.2

Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir l'adresse IP)

Réponse : 0x 32 30 31 72 36 31 39 32 2E 31 36 38 2E 31 30 30 2E 32 00

5. Exemple pour obtenir le numéro de série

En supposant que le numéro de série est ABC180212345

Envoyer : 0x 38 30 31 67 37 30 30 30 0D (Obtenir le numéro de série)

Réponse : 0x 32 30 31 72 37 41 42 43 31 38 30 32 31 32 33 34 35 00 00…00

6. Exemple pour obtenir la version FW En supposant que la version FW est 3.02.001

Réponse : 0x 32 30 31 72 38 33 2E 30 32 2E 30 30 31 00 00…00 00 0D117

Foncon Get Longueur ID Commande Commande Plage de

Obtenir-Couleur 8 g d 64 000 ~ 100

pour moniteurs V Obtenir-Position

l'affichage identifié

1. Exemple de réglage de la date

En supposant que la date actuelle de l'achage#01 est :

Envoyer : 0x 38 30 31 67 32 59 30 30 0D (Obtenir date:année)

Réponse : 0x 38 30 31 72 32 44 31 35 0D (“D15”)118

2. Exemple pour obtenir l'heure

En supposant que l'heure actuelle de l'achage#01 est :

Envoyer : 0x 38 30 31 67 33 48 30 30 0D (Obtenir l'heure:heures)

Réponse : 0x 38 30 31 72 33 53 35 39 0D (“S59”)

3. Exemple pour obtenir la version RS232

En supposant que la version est 3.0.1

Envoyer : 0x 38 30 31 67 36 30 30 30 0D (Obtenir la version RS232)

Réponse : 0x 38 30 31 72 36 33 30 31 0D (“301”)119

C. Réponse auto *3.2.1

L'achage enverra automaquement les données/états mis à jour sans recevoir

de requête de l'hôte chaque fois que les données/états suivants sont modiés par

l'ulisateur de l'une des manières suivantes :avec la télécommande, les touches

avant ou l'écran tacle.

• Input Select (Entrée)

• Silence activé/désactivé120

Mode Pass-through de la télécommande

Lorsque le PC met l'achage en mode télécommande Pass through, l'achage

doit envoyer un paquet de 7 octets (suivi de “CR”) en réponse à l'acvaon du

bouton de la télécommande (RCU). Dans ce mode, la télécommande n'a aucun eet

sur la foncon d'achage. Par exemple: “Volume+” ne modie pas le volume de

l'achage, mais envoie uniquement le code “Volume+” au PC via le port RS-232.

Format de la foncon IR traversant

Réponse : (Type de commande=“p”)

Nom Longueur ID Type de commande

Exemple 1 : Télécommande Pass-through lorsque le bouton “VOL+” est appuyé

Envoyer (Format hexadécimal)

Nom Longueur ID Type de commande

2B ROUGE ■ (F1) 2C VERT ■ (F2) 2D JAUNE ■ (F3) 2E BLEU ■ (F4) 2F REMARQUE :

1. Ce code traversant IR est diérent du code de la touche de télécommande.

2. Ordre spécial des commandes pour la touche POWER (ALIMENTATION) en

2-1. Lorsque l'achage est éteint et reçoit le code IR POWER (ALIMENTATION IR) :

L'achage s'allume tout seul, puis transmet le code POWER (ALIMENTATION)

à l'hôte via RS-232.122

2-2. Lorsque l'achage est allumé et reçoit le code IR POWER (ALIMENTATION IR) :

L'acheur transmera le code POWER (ALIMENTATION) à l'hôte via RS-232,

puis s'éteindra automaquement.

2-3. Lorsque SET-POWER LOCK (RÉGLER-VERROUILLAGE ALIMENTATION) est

acvé, l'achage ne répond pas à un appui sur la touche ALIMENTATION.

3. Le code VOLUME PLUS et VOLUME MOINS est émis de façon répétée lorsque

vous maintenez les touches enfoncées.123123

Élément Catégorie Caractérisques

Modèle P/N IFP5550-3

IFP5550-3A IFP5550-3B IFP6550-3

Signal d’entrée 3 x HDMI

Température 32°F à 104°F (0°C à 40°C)

Température -4°F à 140°F (-20°C à 60°C)

Acver 80W 108W 138W 162W Désacver < 0,5 W < 0,5 W < 0,5 W < 0,5 W REMARQUE : Les spécicaons sont suscepbles à des modicaons sans

Mode VGA Résoluon Taux de rafraîchissement (@)

Mode HDMI Résoluon Taux de rafraîchissement (@)

Cee secon décrit certains problèmes courants que vous pouvez rencontrer lors

de l’ulisaon du ViewBoard.

Problème ou queson Soluons possibles

1. Assurez-vous qu'aucun obstacle n'entrave le signal

entre la télécommande et le récepteur.

2. Assurez-vous que les piles de la télécommande sont

installées correctement.

3. Vériez si les piles doivent être remplacées.

L'appareil s'éteint de

1. Assurez-vous que le mode Veille est acvé.

2. Vériez s'il y a une coupure de courant dans votre

3. Allumez l'écran et voyez si le problème provient du

signal et du système de contrôle.

Mode PC Problème ou queson Soluons possibles

Pas de signal depuis

1. Vériez les paramètres de l'achage.

2. Vériez la résoluon de l'achage.

3. Ajustez les paramètres de synchronisaon

horizontale et vercale à l'aide du menu OSD.

1. Choisissez le réglage automaque.

2. Ajustez l'horloge et la phase.

Couleur incorrecte 1. Vériez la connexion VGA.

2. Réglez les paramètres de chroma, de luminosité et

1. Choisissez le réglage automaque.

2. Ajustez les paramètres de l'horloge et la phase.126

Problème ou queson Soluons possibles

La foncon tacle ne

1. Assurez-vous que les pilotes sont installés

2. Réinstallez le(s) pilote(s).

3. Vériez la conguraon et alignez-la.

4. Vériez si le style fonconne correctement.

La vidéo ne fonconne pas correctement

Problème ou queson Soluons possibles

1. Vériez l’état de l'alimentaon.

2. Vériez le câble du signal.

3. Vériez que l'ordinateur interne est installé

claire ou est coupé ou

1. Vériez le câble du signal.

2. Vériez si d'autres composants électroniques

interrompent le signal.

L’image est médiocre 1. Réglez les paramètres de chroma, de luminosité et

de contraste dans le menu.

2. Vériez le câble du signal.

L'audio ne fonconne pas correctement

Problème ou queson Soluons possibles

Pas de son 1. Appuyez sur le bouton Couper le son/remere le

2. Réglez le volume.

3. Vériez le câble audio.

Un seul haut-parleur

1. Ajustez la balance des sons dans le menu.

2. Vériez les réglages du panneau de contrôle du son

3. Vériez le câble audio.

REMARQUE : SPDIF et Sore Audio Out, ne

fonconne qu'avec le lecteur intégré,

HDMI et les canaux DisplayPort (DP).127

Précauons générales

• Assurez-vous que l'appareil est éteint et que le câble d’alimentaon est

débranché de la prise électrique.

• Ne vaporisez jamais ni ne versez de liquide directement sur l’écran ou le boîer.

• Manipulez délicatement l'appareil, car un appareil de couleur plus sombre, s'il

est éraé, peut présenter des marques plus visibles qu'un appareil de couleur

• Ne pas uliser le système en connu pendant de longues périodes.

• Essuyez l'écran avec un chion propre, doux et sans peluches. Cela permet

d’enlever la poussière et les autres parcules.

• Si l’écran n’est toujours pas propre, neoyez-le en appliquant une pete quanté

de produit de neoyage sans ammoniaque et sans alcool sur un chion propre,

doux et non pelucheux; puis essuyez l’écran.

• Ulisez un chion doux et sec.

• Si le boîer n’est toujours pas propre, neoyez-le en appliquant une pete

quanté de produit de neoyage sans ammoniaque et sans alcool, doux et non

abrasif sur un chion propre, doux et non pelucheux; puis essuyez la surface.

Clause de non-responsabilité

• ViewSonic® ne recommande pas l’ulisaon de produits de neoyage à base

d’ammoniaque ou d’alcool pour le neoyage de l’écran d’achage ou du boîer.

Certains produits chimiques de neoyage peuvent endommager l’écran et/ou le

boîer de l'appareil.

• ViewSonic® n’est pas tenu responsable des dommages résultants de l’ulisaon

de produits de neoyage à base d’ammoniaque ou d’alcool.

REMARQUE : Si de la condensaon apparaît entre le verre et le panneau, gardez

l'écran allumé jusqu'à ce que l'humidité disparaisse.128

Informaons relaves à la

règlementaon et aux services

Informaons de conformité

Cee secon aborde toutes les exigences et déclaraons relaves aux

réglementaons. Les applicaons correspondantes conrmées doivent

correspondre aux équees de la plaque signaléque et aux marquages associés

Déclaraon de conformité FCC Cet appareil est conforme à l’arcle 15 des Règlements FCC. Son ulisaon

est soumise aux deux condions suivantes : (1) cet appareil ne doit pas causer

d’interférence nuisible et(2) cet appareil doit accepter toutes les interférences

reçues, y compris les interférences pouvant causer un fonconnement non

souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un

appareil numérique de classe B, conformément à la secon 15 de la réglementaon

Ces limitaons sont spulées aux ns de garanr une protecon raisonnable contre

les interférences nuisibles en installaon résidenelle. Cet équipement génère,

ulise et peut émere des radiofréquences et, s'il n'est pas installé et ulisé

conformément aux instrucons, peut provoquer des interférences nuisibles aux

communicaons radio. Cependant, nous ne pouvons garanr que des interférences

ne se produiront pas dans une installaon parculière. Si cet appareil cause des

interférences nuisibles à la récepon de la radio ou de la télévision, ce que vous

pouvez facilement observer en éteignant et en rallumant l’appareil, nous vous

encourageons à prendre une ou plusieurs des mesures correcves suivantes :

• Modier l'orientaon ou la posion de l'antenne de récepon.

• Augmenter l'espace entre l’équipement et le récepteur.

• Brancher l’équipement sur une autre prise ou un autre circuit que celle/celui sur

laquelle/lequel le récepteur est branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour

Averssement : Tout changement ou modicaon non expressément approuvé par

les autorités responsables de la conformité peut révoquer le droit de l'ulisateur à

employer l'appareil en queson.

Déclaraon Industry Canada

CAN ICES-003(B) / NMB-003(B)

Conformité à la CE pour les pays européens

Cet appareil est conforme à la direcve EMC 2014/30/UE et à la direcve

sur les basses tensions 2014/35/UE.129

Les informaons suivantes sont uniquement pour les pays de l'UE :

Le label de droite indique la conformité à la directive sur l’élimination des

équipements électriques et électroniques 2012/19/UE (DEEE). Il indique

l'obligation de NE PAS jeter cet équipement avec les déchets municipaux,

mais d'utiliser les systèmes de retour et de collecte conformément à la loi

Déclaraon de conformité RoHS2

Ce produit a été conçu et fabriqué conformément à la direcve 2011/65/UE

du Parlement et du Conseil Européens concernant la restricon d'ulisaon

de certaines substances dangereuses dans les équipements électriques et

électroniques (direcve RoHS2) et est réputé respecter les valeurs de concentraon

maximale émises par le Comité européen d’ Adaptaon Technique (TAC), comme

indiqué ci-dessous :

Substance Concentraon

Phtalate de diisobutyl (DIBP) 0,1% < 0,1%

Certains composants des produits menonnés ci-dessus sont exemptés de

l'annexe III des direcves RoHS2, comme indiqué ci-dessous :

• L’alliage de cuivre contenant jusqu'à 4% de plomb.

• Le plomb dans les soudures à haute température de fusion (c.-à-d. les alliages à

base de plomb contenant 85% ou plus de plomb en poids).

• Les composants électriques et électroniques contenant du plomb dans un verre

ou une céramique autres que les céramiques diélectriques des condensateurs,

par ex. les disposifs piézoélectroniques, ou dans un composé à matrice de verre

• Conducteur en céramique diélectrique dans les condensateurs pour une tension

nominale de 125V CA ou 250V CC ou plus.130

Déclaraon ENERGY STAR®

ENERGY STAR® est un programme volontaire de l'Environmental Protecon Agency

des États-Unis qui aide les entreprises et les parculiers à économiser de l'argent

et à protéger notre climat grâce à une ecacité énergéque supérieure. Les

produits homologués ENERGY STAR® réduisent les émissions de gaz à eet de serre

en suivant des direcves strictes en maère d'ecacité énergéque établies par

la U.S. Environmental Protecon Agency ( « Agence américaine de protecon de

En tant que partenaire ENERGY STAR®, ViewSonic est déterminé à respecter les

direcves ENERGY STAR® et à uliser ce logo sur tous les modèles homologués

Le logo suivant apparaît sur tous les modèles homologués ENERGY STAR® :

REMARQUE : Les foncons d'économie d'énergie réduisent considérablement

la consommaon d'énergie lorsque le produit n'est pas ulisé.

L'économie d'énergie permet à l'appareil de passer

automaquement en mode "Veille" à faible consommaon

électrique après une période d'inacvité dénie. Les foncons

d'économie d'énergie basculent également le mode en Veille ou

Arrêt dans les 5 minutes suivant la déconnexion de l'ordinateur

hôte. Veuillez noter que tout changement dans les réglages

d'économie d'énergie augmentera la consommaon d'énergie.

Restricons indiennes sur les substances dangereuses

Déclaraon de restricon sur les substances dangereuses (Inde). Ce produit est

conforme à la « India E-waste Rule 2011 » et interdit l'ulisaon du plomb, du

mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers

polybromés à des concentraons supérieures à 0,1% en poids et à 0,01% en poids

pour le cadmium, à l'excepon des exempons dénies dans l'annexe 2 de la règle.

Mise au rebut en n de vie du produit

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le

respect de l'écologie. Merci de faire pare d'une informaque plus intelligente et

plus écologique. Veuillez visiter le site Internet de ViewSonic® pour en savoir plus.

Macintosh et Power Macintosh sont des marques commerciales déposées de Apple

Microso, Windows et le logo Windows sont des marques commerciales déposées

de Microso Corporaon aux États-Unis et dans d'autres pays.

ViewSonic®, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des

marques déposées de ViewSonic® Corporaon.

VESA est une marque déposée de Video Electronics Standards Associaon. DPMS,

DisplayPort et DDC sont des marques déposées de VESA.

Clause de non-responsabilité : ViewSonic® Corporaon ne saurait être tenu

responsable des erreurs ou omissions techniques ou éditoriales contenues dans le

présent document, ni des dommages directs ou indirects résultant de la fourniture

de ce matériel ou des performances ou de l'ulisaon de ce produit.

Dans un but d'amélioraon connue du produit, ViewSonic® Corporaon se réserve

le droit de modier les spécicaons du produit sans préavis. Les indicaons

contenues dans ce document peuvent évoluer sans préavis.

Aucune pare de ce document ne peut être copiée, reproduite ou transmise de

quelque façon que ce soit, quelle qu'en soit la raison, sans la permission écrite

préalable de ViewSonic® Corporaon.

IFP50-3_UG_FRN_1b_20220117132

Pour de l’assistance technique ou un service sur les produits, consultez le tableau

ci-dessous ou contactez votre revendeur.

REMARQUE : Vous aurez besoin du numéro de série du produit.

Pays/Région Site Internet Pays/Région Site Internet

Asie Pacique et Afrique

Tableau blanc intelligent ViewSonic®

Ce que la garane couvre :

ViewSonic® garant que ses produits sont exempts de défauts matériels et de

fabricaon, pendant la période de garane. Si un produit présente un défaut

matériel ou de fabricaon pendant la période de garane, ViewSonic® pourra,

à sa seule discréon, et comme unique recours pour vous, réparer le produit ou

le remplacer par un produit similaire. Le produit de remplacement ou les pièces

peuvent comporter des pièces ou des composants recyclés ou remis à neuf.

L'appareil, les pièces ou les composants réparés ou remplacés seront couverts

pendant la durée restante sur la garane limitée iniale du client et la période

de garane ne sera pas prolongée. ViewSonic® n'ore aucune garane pour les

logiciels ers fournis avec le produit ou installés par le client, ni pour l'installaon

de pièces ou de composants matériels non autorisés (par ex. des lampes de

projecteur). (Veuillez vous reporter à : la secon « Ce que la garane exclue et ne

Ce que la garane protège :

Cee garane est uniquement valable pour le premier acquéreur.

Ce que la garane exclue et ne couvre pas :

• Tout produit sur lequel le numéro de série a été endommagé, modié ou

• Les dommages, détérioraons ou dysfonconnements résultant de :

 Accident, mauvaise ulisaon, négligence, incendie, inondaon, foudre ou

autres catastrophes naturelles, modicaon du produit non autorisée ou

non-respect des instrucons fournies avec le produit.

 Réparaon ou tentave de réparaon par une personne non autorisée par

 Les dommages et les pertes de données de programmes quelconques, et les

supports de stockage amovibles.

 Retrait ou installaon du produit.

• Les pertes de logiciels ou de données survenant pendant la réparaon ou le

• Tout dommage du produit dû au transport.

• Les causes externes au produit, telles que variaons ou pannes électriques.134

• Ulisaon de fournitures ou de pièces ne respectant pas les spécicaons de

• Le fait que le propriétaire n’eectue pas l’entreen périodique du produit tel que

décrit dans le guide d’ulisaon.

• Toute autre cause sans rapport avec un défaut du produit.

• Les dommages causés par des images staques (non animées) achées pendant

de longues périodes (également appelées images rémanentes).

• Les logiciels - Tout logiciel ers fourni avec le produit ou installé par le client.

• Les matériels / accessoires / pièces / composants - L’installaon de matériel,

d'accessoires, de consommables ou de composants non autorisés (par ex :

lampes de projecteur).

• Les dégâts ou détérioraons du revêtement de surface de l'écran en raison d'un

neoyage inapproprié, comme décrit dans le Guide d'ulisaon du produit.

• Les frais de dépose, d'installaon et de conguraon, y compris le montage

Comment en bénécier :

• Pour toute informaon concernant les services sous garane, veuillez contacter

le service d'assistance client ViewSonic® (Veuillez consulter la page « Assistance

client »). Vous devrez fournir le numéro de série de votre produit.

• Pour bénécier de la garane, vous devrez fournir : (a) le reçu de vente daté

original, (b) votre nom, (c) votre adresse, (d) une descripon du problème et (e)

le numéro de série du produit.

• Amener ou expédier le produit franco de port dans l'emballage d'origine à un

centre de service agréé ViewSonic® ou à ViewSonic®.

• Pour de plus amples informaons ou le nom du centre de services ViewSonic® le

plus proche, veuillez contacter ViewSonic®.

Limitaon des garanes implicites :

Il n'existe aucune garane, explicite ou implicite, s'étendant au-delà de la

descripon contenue dans le présent document, y compris la garane implicite de

qualité marchande et d'adéquaon à un usage parculier.135

Condions de garane dans le GU pour le Tableau blanc intelligent

Exclusion de dommages :

La responsabilité de ViewSonic est limitée au coût de réparaon ou de

remplacement du produit. ViewSonic® ne saurait être tenu responsable de :

• Dommages à d'autres biens causés par un défaut dans le produit, dommages

résultant d'une gêne, perte d'usage du produit, perte de temps, perte de prots,

perte d'opportunités commerciales, perte de clientèle, interférence dans les

relaons commerciales ou toute autre perte commerciale, même si le client a

été aver de la possibilité de tels dommages.

• Tout autre dommage, indirect, consécuf ou autre.

• Tout plainte contre le client émanant de toute autre pare.

• Réparaon ou tentave de réparaon par une personne non autorisée par

Eet de la loi d'État :

Cee garane vous donne des droits légaux spéciques et vous pouvez également

avoir d'autres droits, variant d'un état à l'autre. Certains états n'autorisent pas

les limitaons sur les garanes implicites et/ou n'autorisent pas l'exclusion des

dommages indirects ou consécufs, par conséquent les limitaons et exclusions

menonnées ci-dessus peuvent ne pas s'appliquer à vous.

Ventes hors des États-Unis et du Canada :

Pour des informaons et des services de garane sur les produits ViewSonic®

vendus hors des États-Unis et du Canada, veuillez contacter ViewSonic® ou votre

revendeur ViewSonic® local.

La période de garane de ce produit en Chine connentale (Hong Kong, Macao et

Taïwan exclus) est soumise aux termes de la Carte de Garane et de Maintenance.

Pour les ulisateurs en Europe et en Russie, des informaons détaillées sur la

garane proposée peuvent être trouvés sur : hp://www.viewsonic.com/eu/ sous

« Informaons relaves à l’assistance / la garane ».C0 M91 Y72 K24
