MODE D'EMPLOI GK695 Pelgrim

La plaque d'identification de l'appareil se trouve sur le dessus de l'appareil.

Placez ici la plaque d'identification de l'appareil.

En cas de contact avec le service après-vente, ayez auprès de vous le numéro de type complet.

Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie.

1 Votre plaque de cuisson au gaz

1.1 Introduction 32

1.2 Description 33

2 Sécurité

2.1 Les points qui méritent votre attention 34

2.2 Utilisation en toute sécurité 34 - 35

2.3 Les enfants 35

3 Commande

3.1 Allumer et régler 36

3.2 Le dispositif de sécurité de flamme 36

3.3 Propriétés supplémentaires du dispositif de sécurité de flamme électronique 37

4 Cuisiner confortablement

Utilisation optimale 38 - 39

5 Entretien

5.1 Généralités 40

5.2 Nettoyage 41 - 42

6 Pannes

6.1 Messages d'erreur pour les appareils électroniques 43

6.2 Tableau des pannes 44 - 45

7 Instructions d'installation

7.1 Généralités 46 - 47

7.2 Encastrement 48 - 56

8 Annexe

8.1 Mise au rebut de l'appareil et de l'emballage 57

8.2 Caractéristiques techniques 57

1 Votre plaque de cuisson au gaz

1.1 Introduction

La présente plaque de cuisson a été conçue pour le véritable amateur de cuisine. Les brûleurs sont de puissances diverses, ce qui vous permet de préparer des mets divers. Grâce à l'allumage commandé et intégré dans les boutons, vous allumez et commandez d'une seule main les brûleurs. Sur les modèles GK677 et GK695, en raison de l'espacement des brûleurs Wok, il est possible d'utiliser au moins deux brûleurs pour la préparation d'autres plats lors de la cuisson au wok.

KOOKKEUR ^^

Cet appareil répond à toutes les exigences en vigueur pour le label de qualité attribué aux appareils de cuisson. La plaque de cuisson au gaz allie un rendement élevé à un minimum de combustion imparfaite. Vous disposez ainsi d'un appareil détenant des temps de cuisson courts qui vous offre aussi la possibilité de mijoter parfaitement.

La plaque de cuisson est équipe d'un dispositif de sécurité de flamme. Il permet d'interrompre automatiquement l'alimentation de gaz en cas d'extinction inopinée de la flamme.

Ce manuel contient une description visant à vous permettre d'utiliser la plaque de cuisson au gaz d'une manière aussi optimale que possible. En plus d'une information sur la commande, vous trouverez également une information de base qui vous sera utile lors de l'utilisation de ce produit.

Lisez attentivement et entièrement le mode d'emploi avant d'utiliser l'appareil. Gardez-le soigneusement pour le consulter ultérieurement.

En outre, le manuel sert aussi de référence au service après-vente. Dans ce sens, collez la plaque d'identification de l'appareil dans le cadre réservé à cet effet, au dos du manuel. La plaque d'identification de l'appareil donnée comprennent toute l'information nécessaire au service après-vente pour répondre correctement à vos questions.

Nous vous souhaitons bien du plaisir à cuisiner !

1 Votre plaque de cuisson au gaz

2.1 Les points qui méritent votre attention

Veillez à une bonne aération pendant l'utilisation. Maintenez les points d'aération • naturels ouverts.

En cas d'une utilisation prolongée de la plaque de cuisson, une aération • supplémentaire est indispensable. Ouvrez, par exemple, une fenêtre ou installez une aération mécanique.

N'utilisez la plaque de cuisson que pour préparer des mets. L'appareil n'est pas • approprié pour chauffer des espaces.

Ne flambez jamais sous une hotte. En raison de flammes élevées, un incendie peut se déclencher, aussi en cas d'un ventilateur mis à l'arrêt.

Les éléments du brûleur sont brûlants pendant l'utilisation, mais aussi directement • après l'utilisation. Evitez tout contact direct avec des matériaux non résistants à la chaleur.

Ne plongez jamais dans l'eau froide des brûleurs et des grilles de cuisson chaudes. En raison d'un refroidissement brutal, l'émail risque d'être endommagé.

La distance allant d'une casserole à une touche ou à une paroi non résistante à la • chaleur doit dépasser les deux centimètres. En cas de distances plus petites, les touches ou la paroi risquent de changer de couleur et/ou de se déformer sous l'effet de la température élevée.

Utilisez toujours les grilles de cuisson et les ustensiles appropriés.

Placez toujours la casserole sur la grille de cuisson. Le place ment direct d'une casserole sur la tête du brûleur risque d'engendrer des situations dangereuses.

Des bacs en aluminium ou en plastique ne sont pas appropriés en tant qu'ustensiles de cuisine. Ils risquent de brûler sur la tête du brûleur et sur les grilles de cuisson. La plaque de cuisson ne peut fonctionner correctement que si les éléments du brûleur ont été bien mis les uns dans les autres via les cames de guidage.

Veillez à ce que les grilles de cuisson soient bien droites l'une en face de l'autre et soient plates sur la coupe en inox. C'est seulement de cette manière que les casseroles peuvent rester stables.

2.2 Utilisation en toute sécurité

• L'appareil chauffe lors de l'utilisation et reste chaud un certain temps après l'extinction. Par conséquent, ne touchez pas l'appareil tant qu'il est chaud.
• Portez toujours des gants de cuisine ou servez-vous de maniques lorsque vous utilisez l'appareil. Veillez à ce que les gants de cuisine ou les maniques ne soient pas placés trop près des flammes.

2 Sécurité

Ne réchauffez pas de conserves et objets similaires sur la plaque de cuisson. Cela génère une surpression qui peut faire exploser les conserves. Vous pourriez être blessé/brûlé.

L'appareil ne doit pas être installé et utilisé en plein air.

N'utilisez pas l'appareil comme plan de travail. L'appareil peut être allumé par accident ou être encore chaud, les objets peuvent alors fondre, chauffer ou s'enflammer.

Ne recouvrez jamais l'appareil avec un chiffon ou un objet semblable. Il y a un risque • d'incendie si l'appareil est encore chaud ou s'il est allumé.

Soyez extrêmement prudent lorsque vous utilisez de l'huile ou de la graisse. L'huile ou les graisses trop chaudes peuvent s'enflammer. Risque d'incendie !

En cas d'inflammation d'huile ou de graisses, n'utilisez jamais d'eau pour éteindre le feu ! Etouffez les flammes avec un couvercle adapté, un chiffon humide ou un objet similaire.

S'il y a un tiroir sous l'appareil, sans séparation, vous ne devez pas conserver d'objets/ • de substances facilement inflammables dans le tiroir.

2.3 Les enfants

L'appareil n'est pas conçu pour être utilisé par des personnes handicapées, de jeunes • enfants et/ou des personnes ne disposant pas de l'expérience et des connaissances nécessaires, à moins qu'ils soient correctement encadrés ou que la personne en charge de leur sécurité leur apprenne à utiliser l'appareil en toute sécurité.

• Ne laissez jamais les enfants jouer avec l'appareil. Veillez à ne pas laisser d'enfants jouer sans surveillance à proximité de l'appareil.
  • L'appareil chauffe lors de l'utilisation et reste chaud un certain temps après l'extinction.
• Ne conservez pas d'objets intéressants pour les enfants dans les armoires situées au-dessus et derrière l'appareil.

Les enfants peuvent également se brûler s'ils retirent des casseroles de l'appareil. • Les revendeurs spécialisés proposent une barre spéciale qui permet de maintenir les enfants éloignés de l'appareil.

- Le fabricant ne peut être tenu responsable des dommages résultant du non-respect des consignes de sécurité et des avertissements.

3 Commande

3.1 Allumer et régler

Chaque brûleur peut être réglé progressivement entre la position haute et basse.

1 2 3 4

1. Position 0
2. Signalisation du brûleur
3. Position basse
4. Position haute

3.2 Le dipositif de sécurité de flamme

Votre plaque de cuisson est équipée d'un dispositif de sécurité de flamme. Ce dispositif coupe l'alimentation en gaz en cas d'étouffement de la flamme lors de la cuisson.

Commande du dispositif de sécurité de flamme thermique

(GK635MAT/RVS - GK635W - GK677RVS - GK678MAT - GK695MAT/RVS)

Appuyez sur la touche de commande et tournez-la vers la gauche. Maintenez la touche de commande enfoncée pendant environ trois secondes une fois le brûleur allumé.

Le dispositif de sécurité de flamme s'allume.

Commande du dispositif de sécurité de flamme électronique

(GK635ERVS - GK677ERVS - GK695ERVS - GKV635RVS)

Appuyez sur la touche de commande et tournez-la vers la gauche. Il ne vous est pas nécessaire de maintenir la touche enfoncée ou de tenir la touche.

Le brûleur s'allume immédiatement. Le dispositif de sécurité de flamme vérifie qu'une flamme est présente.

3 Commande

3.3 Propriétés supplémentaires du dispositif de sécurité de flamme électronique

Si votre plaque de cuisson est équipée d'un dispositif de sécurité de flamme électronique, vous pouvez utiliser les fonctions suivantes :

Rallumage

Si la flamme s'étouffe lors de la cuisson, le dispositif tente automatiquement de rallumer la flamme.

Si aucune flamme n'est générée dans les dix secondes, l'alimentation en gaz du brûleur est coupée.

Limitation de la durée de cuisson

Si un brûleur reste allumé pendant une durée de temps excep-tionnellement longue (environ six heures), il est automatiquement éteint.

4 Cuisiner confortablement

Utilisation optimale de la plaque de cuisson

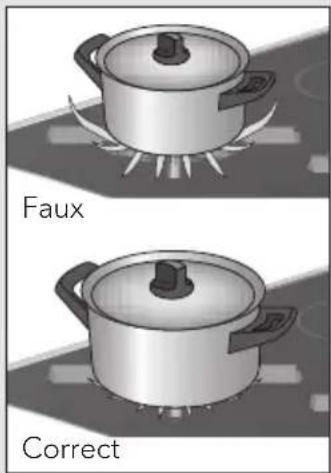

Veillez toujours à ce que les flammes se trouvent sous la casserole. Un grand gaspillage d'énergie se produit en laissant tournoyer les flammes autour de la casserole. De plus, les poignées risquent de devenir trop chaudes. N'utilisez pas de casseroles détenant des diamètres de fond inférieurs à 12 cm. Cette casseroles ne sont pas stables.

Pour cuire rapidement (à la Chinoise) ou plus longtemps de grandes quantités et • frire, utilisez le brûleur puissant ou Wok.

Préparer des sauces, faire mijoter et cuire plus longuement sont des opérations que vous pouvez accomplir sur le brûleur à ralenti. En position maximale, ce brûleur est suffisamment grand pour une cuisson demandant plus de temps.

Cuisinez en mettant un couvercle sur la casserole. Vous économiserez jusqu'à 50% d'énergie.

Utilisez des casseroles ayant un fond plat, propre et sec. Les casseroles avec un fond • plat sont stables et les casseroles avec un fond propre transmettent mieux la chaleur vers les aliments.

Brûleur Wok (type GK635W - GK677 - GK695)

Un brûleur Wok vous permet de préparer des mets à une température très élevée. Dans ce contexte, il est important :

de couper à l'avance tous les ingrédients en morceaux ; •

d'utiliser une huile de bonne qualité (huile d'olive, de maïs, de tournesol ou •

d'arachide par exemple) en faisant revenir les ingrédients. Il n'en faut pas beaucoup.

Sous l'effet de la forte chauffe, le beurre et la margarine brûlent ;

de mettre d'abord dans le récipient les mets qui demandent le temps de préparation •

le plus long pour qu'à la fin de la cuisson, tous les ingrédients soient cuit (à point) en même temps.

4 Cuisiner confortablement

Utilisation de la grille accessoire Wok

La grille auxiliaire qui est livrée avec le brûleur Wok ou qui existe en tant qu'accessoire, fournit une stabilité supplémentaire au Wok à fond rond.

Des découpes spéciales permettent de placer la grille accessoire Wok sur la grille de cuisson Wok standard.

Votre appareil comprend des matériaux de haute qualité qui se nettoient facilement.

Un entretien régulier et direct après utilisation évite aux aliments collés d'agir à long terme et de provoquer des tâches tenaces, difficiles à supprimer. Utilisez de préférence un produit d'entretien doux.

Nettoyez d'abord les touches de commande, les brûleurs et les grilles de cuisson • avant la coupe en inox. Vous évitez ainsi pendant le nettoyage, de salir encore la coupe en inox.

Nettoyez de préférence les bougies d'allumage avec un chiffon. Soyez prudent • en effectuant cette opération. La bougie peut être défectueuse. La bougie ne fonctionne bien que dans un environnement sec. Au cas où ce serait très sale, nettoyez la pointe avec une petite brosse fine.

Placez les grilles de cuisson verticalement vers le bas, sans faire glisser au-dessus de la coupe en inox.

Assemblez les éléments du brûleur en utilisant les cames de guidage.

Brûleur Wok

1. Tête de brûleur extérieur
2. Tête de brûleur intérieur
3. Couronne de brûleur
4. Coupe du brûleur
5. Bougie
6. Thermocouple

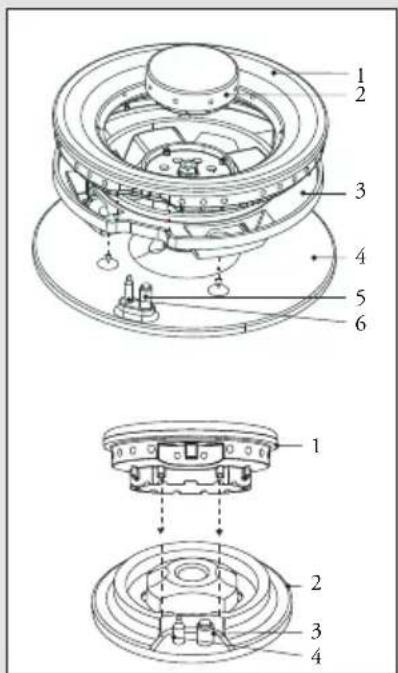

Brûleur à ralenti, normal et puissant

1. Tête de brûleur
2. Coupe du brûleur
3. Bougie
4. Thermocouple

5.2.1 Taches tenaces sur émail (grilles de cuissons, chapeaux de brûleurs et coupes)

Elles s'enlèvent avec un abrasif liquide. N'utilisez jamais de poudre à récurer, • d'éponges métalliques, d'objets pointusni de produits d'entretien agressifs.

5.2.2 Taches tenaces sur de l'acier inoxydable (coupes)

Les restes de nourriture attrapés comme, notamment, les aliments à forte teneur • en sucre – tels le choux rouge, les betteraves, la rhubarbe – ainsi que les liquides acides peuvent entraîner une décoloration de la surface. Si vous souhaitez venir à bout de taches tenaces sur de l'acier inoxydable, le mieux est d'utiliser un produit de nettoyage conçu pour l'acier inoxydable. Frottez toujours dans le sens de la structure de l'acier afin d'éviter les traces brillantes (les dommages résultant du traitement des tâches ne sont pas couverts par la garantie !).

Si vous ne parvenez pas à venir à bout des taches à l'aide de la méthode • susmentionnée, vous pouvez nettoyer la plaque de cuisson à l'aide d'un produit de nettoyage spécialement (voir 'www.pelgrimservice.nl'). Gardez à l'esprit le fait que vous devez nettoyer l'ensemble de la coupe afin d'éviter toute différence de "couleur". Vous devez, de plus, traiter la coupe avec un produit d'entretien ou de lustrage pour acier inoxydable. Au demeurant, il est normal que la surface fasse l'objet d'une certaine décoloration au cours de la durée de vie de l'appareil.

5.2.3 Nettoyage des grilles de cuisson

L'émail des grilles de cuisson est adapté au lavage en lave-vaisselle. Ce n'est • cependant pas le cas de la partie avec les pieds en caoutchouc. C'est la raison pour laquelle vous ne devez pas mettre les grilles de cuisson dans le lave-vaisselle. En outre, le nettoyage dans le lave-vaisselle peut entraîner une légère décoloration des grilles de cuisson. Si vous veniez à perdre les pieds en caoutchouc, la grille de cuisson endommagerait le plan profond.

5.2.4 Éléments du brûleur Wok en cuivre

Quelques éléments du brûleur Wok sont en cuivre. Il est normal que la couleur du cuivre • change. Ceci vient de l'emploi de hautes températures pendant la cuisson au wok.

5 Entretien

5.2.5 Nettoyage éléments des brûleurs amovibles

Nettoyez les éléments des brûleurs amovibles (wok y compris) avec un produit • d'entretien doux et une éponge douce. En cas de tâches tenaces, laissez tremper les éléments dans une eau savonneuse chaude.

Les éléments du brûleur ne peuvent pas être lavées dans le lavevaisselle. Les pièces • risquent d'être attaquées par le produit vaisselle !

N'utilisez jamais de poudre à récurer, ni d'éponges métalliques, ni d'objets pointus, • ni de produits d'entretien agressifs.

5.2.6 Les cuvettes des brûleurs Keradur®

Les cuvettes des brûleurs sont pourvues d'un revêtement Keradu ^® unique. La laque spéciale, traitée anti-poussière, est équipée d'une garniture céramique qui facilite l'entretien et améliore grandement la durabilité des brûleurs. Il est préférable de nettoyer les cuvettes des brûleurs avec un produit d'entretien doux et un tissu doux.

5.2.7 ATAG Shine

Atag Nederland a développé une série de produits d'entretien sous la marque ATAG • Shine. Il est possible de se les procurer via le website 'www.pelgrimservice.nl'. Vous y trouverez également divers conseils d'utilisation et d'entretien.

6.1 Messages d'erreur pour les appareils électroniques

ANNONCE CAUSE SOLUTION
2 signaux sonores brefs à la suite, de 8 secondes, toutes les minutes.	Une erreur est survenue lors du rallumage.	Vérifiez que l'alimentation en gaz de la plaque de cuisson et/ou que les têtes de brûleur sont correctement positionnés. Placez tous les boutons sur 0 et procédez de nouveau à l'allumage.
6 signaux sonores brefs à la suite, de 10 secondes, toutes les 2 minutes.	La plaque de cuisson est trop chaude.	Laissez la plaque de cuisson refroidir. Vous pouvez ensuite de nouveau utiliser la plaque de cuisson normalement.
2 signaux sonores brefs à la suite, de 10 secondes, toutes les minutes.	Une erreur est survenue au niveau du système électronique de la plaque de cuisson.	Prenez contact avec le service après-vente..

6.2 Tableau des pannes

Si l'appareil ne fonctionne pas bien, ceci ne veut pas dire forcément qu'il est en panne. Essayez de résoudre d'abord le problème vous même à l'aide de tableau ci-dessous ou consulter le site Internet 'www.pelgrimservice.nl' pour obtenir de plus amples informations.

PANNE CAUSE SOLUTION
Odeurs de gaz dans les alentours de l’appareil.	Le branchement de l’appareil fuit.	Fermez le robinet principal du gaz. Prenez contact avec votre installateur.
Un brûleur ne s’allume pas.Un brûleur ne s'allume pas. Type de gaz utilisé est incorrect.La pression sur la touche de commande n'est pas assez forte (s'applique uniquement aux versions GK635 - GK677 - GK695 - GKV635).	Le branchement n’a pas été effectué.Fusible a sauté/fusible dans l’armoire électrique est déconnecté.Bougie sale/humide.Les éléments du brûleur n’ont pas été correctement assemblés.Eléments du brûleur sales/humides.Robinet du gaz principal est fermé.Panne dans le réseau de distribution du gaz.Réservoir/bouteille pour le gaz est vide.Contrôlez si le gaz utilisé est approprié pour l'appareil. Si ce n'est pas le cas, prenez contact avec votre installateur.Appuyez sur la touche de commande forte entre la position haute et basse. Lors de la première utilisation, l'arrivée du gaz peut prendre un certain temps.	Effectuez le branchement de l’appareil.Placez un nouveau fusible ou réenclenchez le fusible automatique.Nettoyez/séchez la bougie.Assemblez les éléments du brûleur via les cames de centrage.Nettoyez/séchez les éléments du brûleur.Veillez ici à ce que les trous d’émission soient ouverts.Ouvrez le robinet principal du gaz.Informez-vous auprès de votre fournisseur en gaz.Branchez une nouvelle bouteille de gaz ou remplissez le réservoir.
Le brûleur ne brûle pas de manière uniforme.	Les éléments du brûleur n'ont pas été correctement assemblés.Eléments du brûleur sales/humides.Type de gaz utilisé est incorrect.	Assemblez les éléments du brûleur via les cames de centrage.Nettoyez/séchez les éléments brûleur. Veillez ici à ce que les trous d'émission soient ouverts.Contrôlez si le gaz utilisé est approprié pour l'appareil. Si ce n'est pas le cas, prenez contact avec votre installateur.
Le brûleur s'éteint après allumage.	La pression sur la touche de commande n'est pas assez forte (s'applique uniquement aux versions GK635 - GK677 - GK695 - GKV635).	Appuyez sur la touche de commande au moins pendant 5 sec.

7 Instructions d'installation

Installateur agréé est autorisé à brancher cet appareil !

Attention!

Le type de gaz et le pays auxquels l'appareil est destiné sont mentionnés sur la plaque d'identification.

C'est un appareil appartenant à la classe 3.

Raccordement du gaz

Le branchement au gaz doit satisfaire aux prescriptions nationales et locales.

Nous recommandons de brancher la plaque de cuisson au moyen d'un câble fixe. Le • branchement au moyen d'un cordon de sécurité destiné à cet effet est également autorisé.

Derrière un four, il faut utiliser un tuyau entièrement en métal.

Attention!

Un cordon de sécurité ne peut être cassé ni toucher les parties mobiles du meuble • de cuisine.

Dans tous les cas, il convient de placer un robinet de raccordement dans un endroit • facilement accessible.

Avant d'utiliser l'appareil, contrôlez l'étanchéité des raccordements avec du savon.

Branchement électrique

230V - 50Hz - 1.1 VA (pour l'appareil avec le dispositif de sécurité de flamme thermique)

230V - 50Hz - 5.1 VA (pour l'appareil avec le dispositif de sécurité de flamme électronique)

Le branchement électrique doit satisfaire aux prescriptions nationales et locales.

La fiche et la prise de courant doivent toujours être accessibles. •

Pour le branchement fixe, veillez à ce que le câble d'alimentation soit muni d'un interrupteur omnipolaire avec une distance de contact d'au moins 3 mm.

L'appareil ne doit pas être raccordé au réseau électrique via une fiche multiple ou une rallonge. La sécurité d'utilisation de l'appareil ne peut alors plus être garantie.

7 Instructions d'installation

Cet appareil doit être mis à la terre.

Confiez uniquement les travaux d'installation, d'entretien et de réparation à des spécialistes agréés par le fabricant, faute de quoi la garantie s'annule.

L'appareil doit être déconnecté du réseau lors des travaux d'installation, d'entretien et de réparation. L'appareil est déconnecté du réseau lorsque :

l'interrupteur principal de l'installation de la maison est désactivé ou •

le fusible de l'installation de la maison est desserré ou •

la fiche est retirée de la prise électrique.

Les pièces défectueuses doivent uniquement être remplacées par des pièces d'origine Pelgrim. Il s'agit des seules pièces pour lesquelles Pelgrim peut garantir le respect des exigences de sécurité.

En cas de détérioration du câble de connexion, seul le fabricant, son service après-vente ou des homologues qualifiés sont autorisés à en faire le remplacement. Ceci pour éviter des situations dangereuses.

7 Instructions d'installation

Préparation de la plaque de cuisson

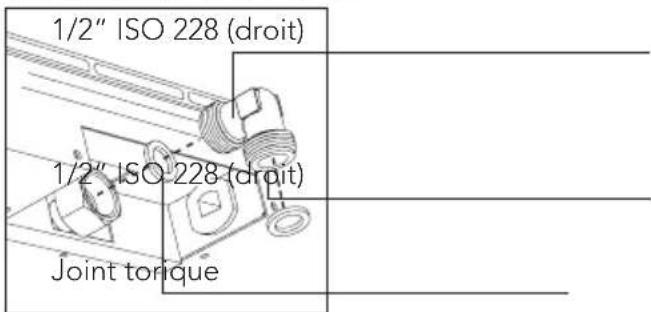

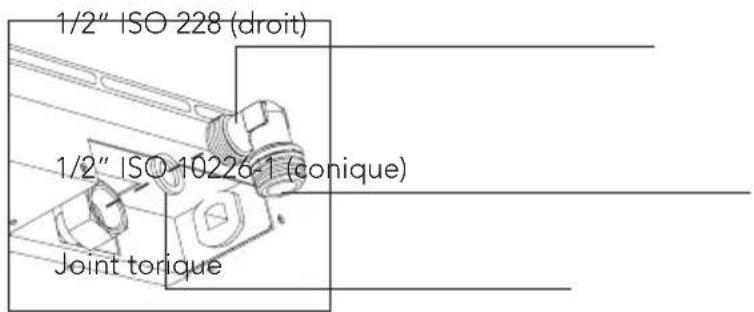

Montez le coude livré sur le raccordement de gaz de l'appareil.

1/2" ISO 228 (droit) 1/2" ISO 10226-1 (conique) Joint torique

Seulement pour la France :

1/2" ISO 228 (droit) 1/2" ISO 228 (droit) Joint torque

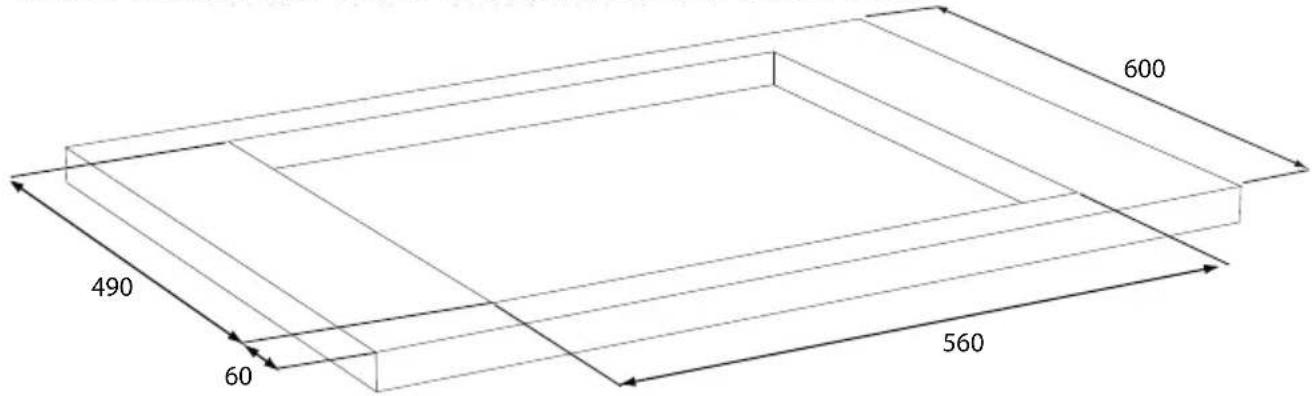

Scier un trou dans le plan de travail

Sciez le trou dans le plan de travail. Effectuez cette opération avec précision (voir • dimensions hors tout).

Si le plan de travail est réalité en bois synthétique, traiter les côtés latéraux avec un vernis d'étanchéité, afin d'eviter que le plaque ne se déforme suite à la absorption d'humidité.

7 Instructions d'installation

Points de fixation des étriers de montage

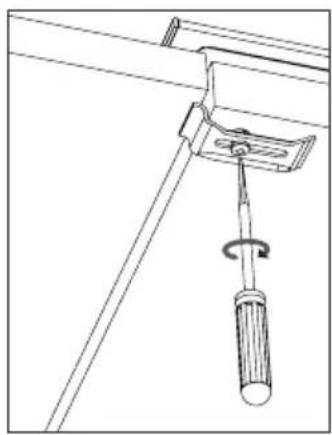

Pour les points de fixation des étriers de montage, reportez-vous à l'emplacement 1* dans les illustrations avec dimensions d'encastrement, à partir de la page 50.

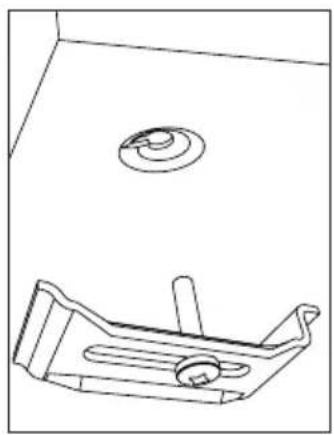

Trou de vis pour étrier de montage

Plans de travail minces

Plans de travail épais

Bande d'étanchéité

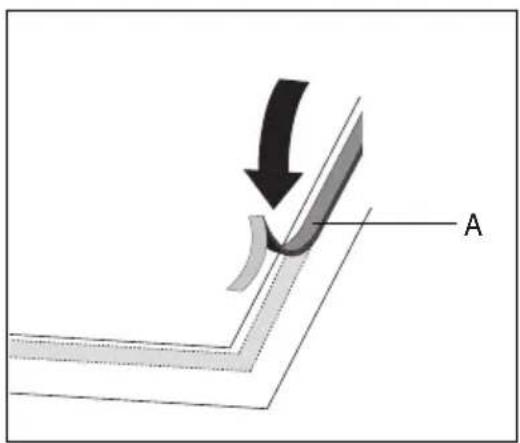

Enlevez le film de protection de la bande d'étanchéité (A), puis collez la bande sur le bord du plan de travail.

7 Instructions d'installation

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm

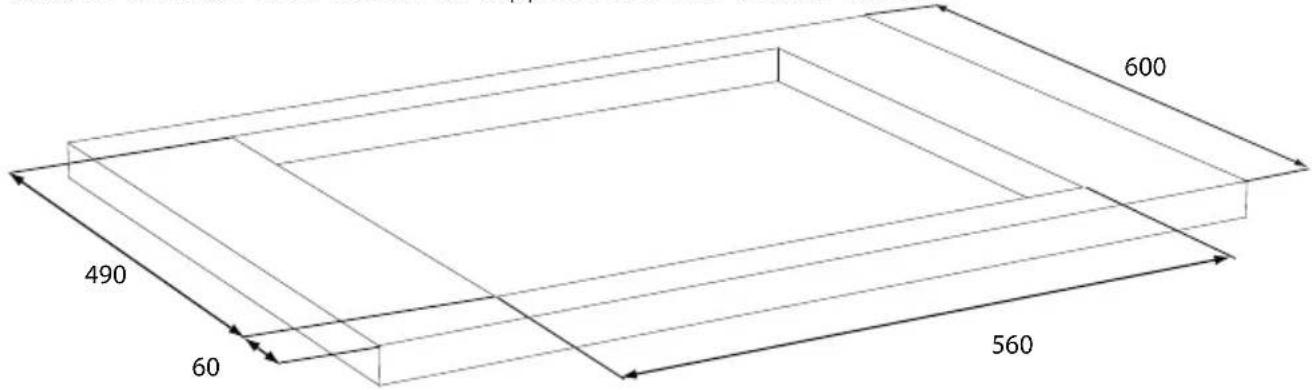

490 60 560 600

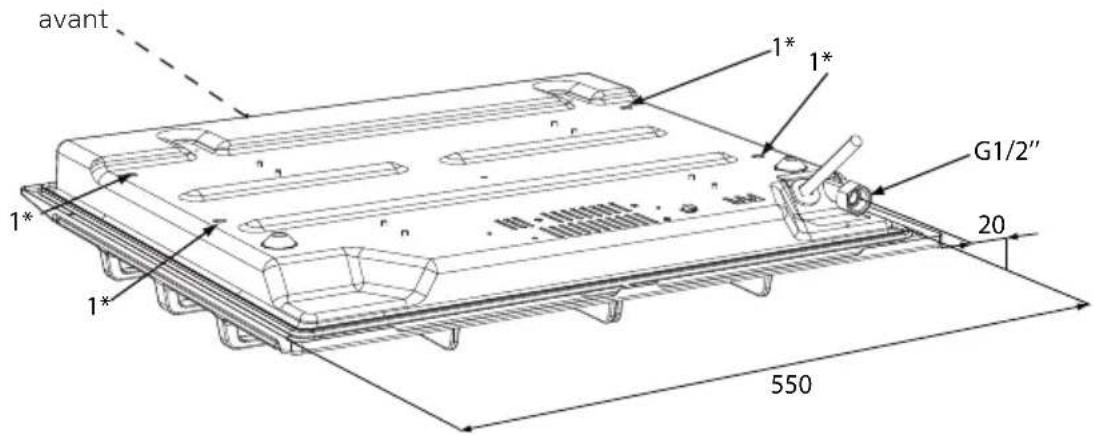

avant 1* 1* G1/2" 20 550

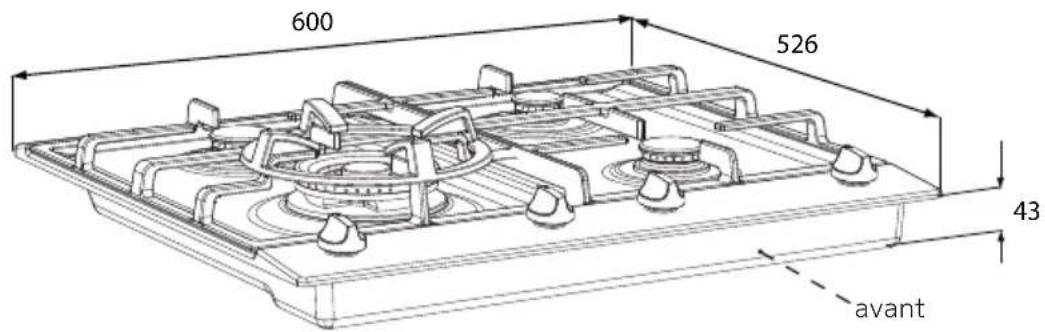

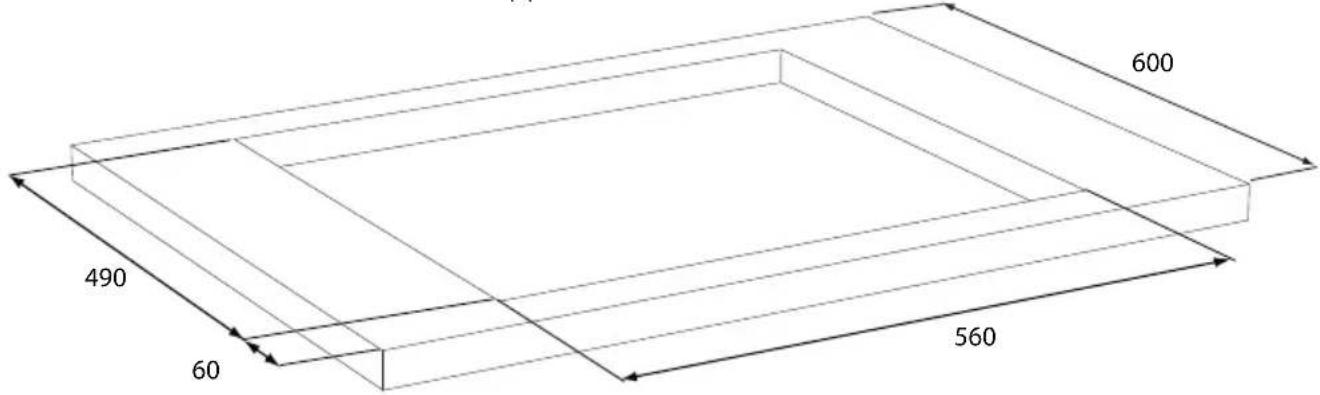

Dimensions hors GK635W

600 526 43 avant

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm

600 490 60 560

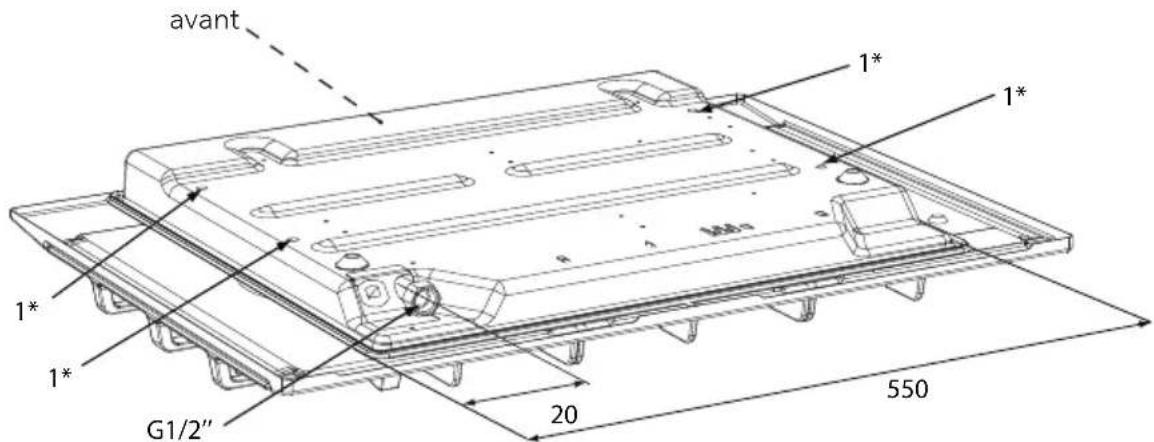

avant 1* 1* G1/2" 20 550

7 Instructions d'installation

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm

600 490 60 560

avant 1* 1* 1* 1* G1/2" 20 550

7 Instructions d'installation

distance minimale aÉtare l'âchterzijde des pebtsac lete vandr10mère : 10 mm

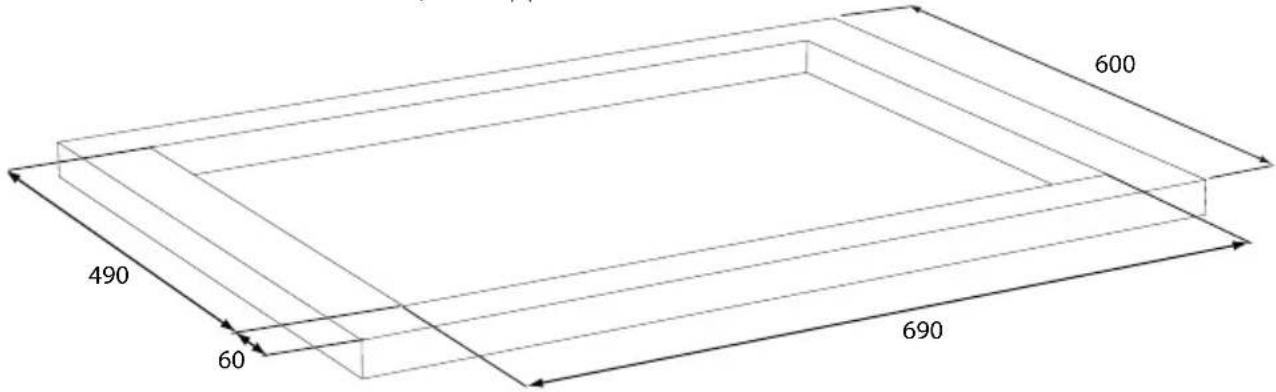

600 490 60 690

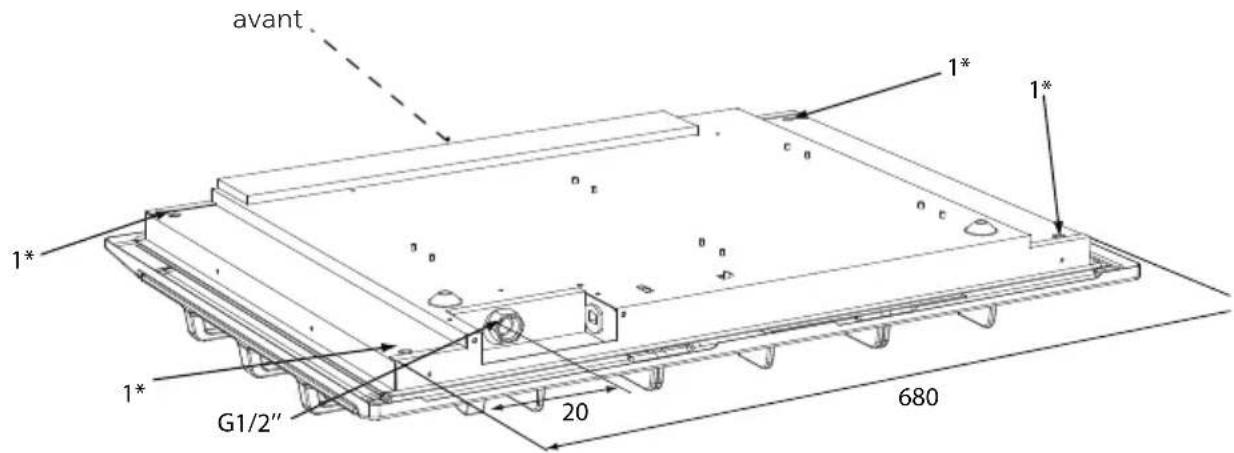

avant 1* 1* 1* G1/2" 20 680

7 Instructions d'installation

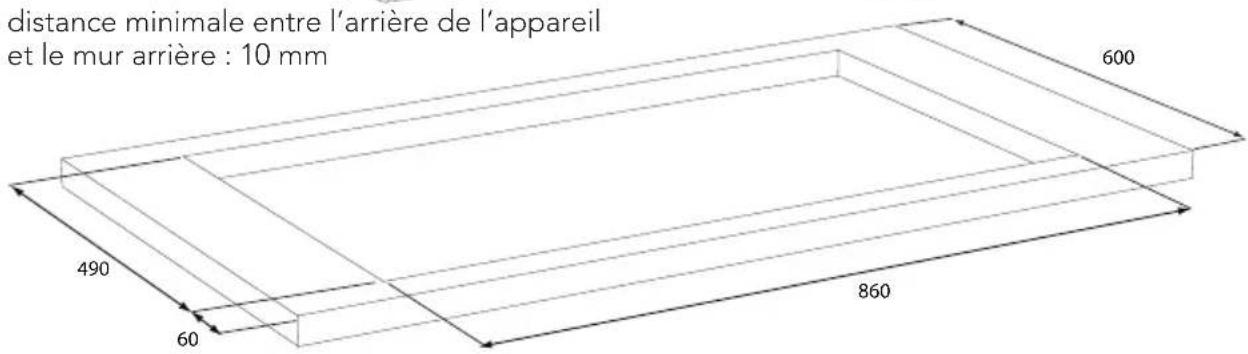

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm

distance minimale entre l'arrière de l'appareil et le mur arrière : 10 mm 600 490 60 860

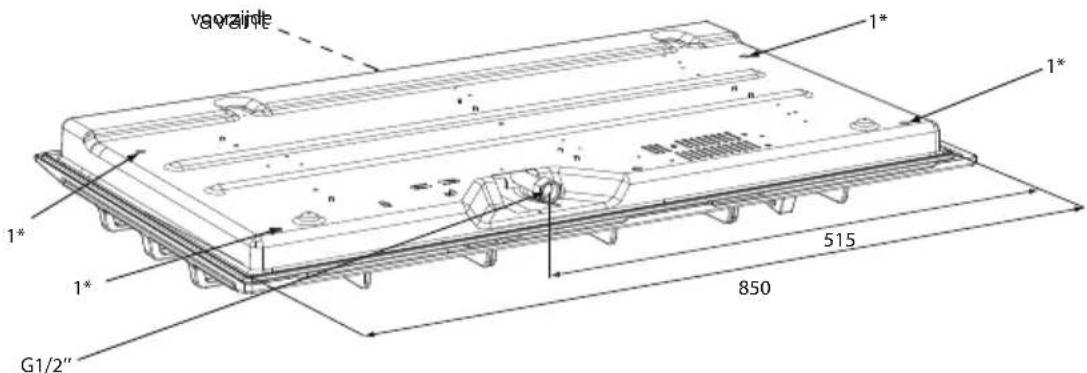

vavzinte 1* 1* 1* 1* G1/2" 515 850

7 Instructions d'installation

Espace libre qui est nécessaire autour

Une plaque de cuisson dégage de la chaleur. Observez un espace suffisant pour les matériaux craignant la chaleur. Attention aussi aux matériaux qui peuvent se décolorer (comme l'acier inoxydable).

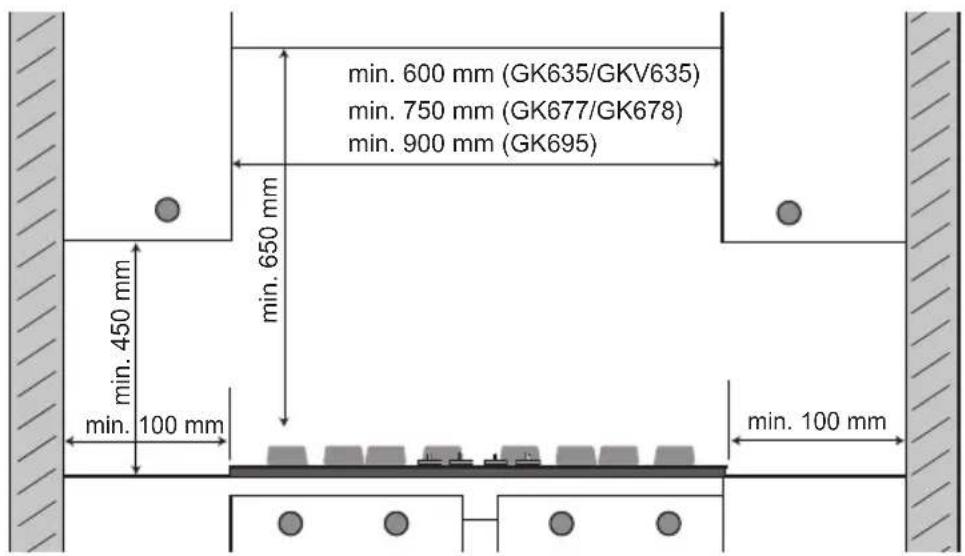

min. 600 mm (GK635/GKV635) min. 750 mm (GK677/GK678) min. 900 mm (GK695) min. 650 mm min. 450 mm min. 100 mm min. 100 mm

La plaque de cuisson au gaz ne peut être encastrée qu'auprès d'une paroi.

Attention!

Le dessous de la plaque de cuisson chauffe. Ne rangez pas d'objets inflammables dans un tiroir si celui-ci a été installé directement sous la plaque de cuisson.

Placez l'appareil et effectuez les connexions

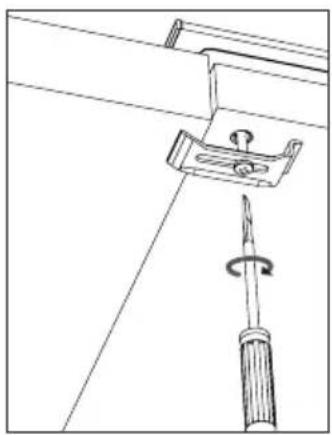

Placez l'appareil dans le plan de travail. Fixez-le à l'aide des étriers de montage livrés • et vissez.

Établissez le raccordement de gaz. •

Contrôlez si le raccordement est étanche au gaz en utilisant une eau savonneuse.

Connectez l'appareil au réseau électrique.

7 Instructions d'installation

8.1 Mise au rebut de l'appareil et de l'emballage

Des matériaux solides ont été utilisés pour fabriquer cet appareil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Peuvent être utilisés :

le carton ; •

le film en polyéthylène (PE) ; •

le polystyrène sans CFC (mousse dure PS).

Evacuez ces matériaux correctement et conformément aux dispositions administratives.

Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré. Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service.

Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources.

8.2 Caractéristiques techniques

La valeur totale de raccordement, la tension exigée et la fréquence sont indiquées au-dessous de l'appareil sur la plaque d'identification de l'appareil.
