1 Uw gaskookplaat

1/2" ISO 228 (recht) 1/2" ISO 10226-1 (conisch) Afdichtring

Gastechnische gegevens

	G25/25 mbar	G20/20 mbar	G25/20 mbar	G30/29 mbar	G31/29 mbar	G31/36 mbar	G30/50 mbar	G31/50 mbar	G31/67 mbar
Brander-type	(kW) (kW)	(kW) (kW)	(kW / g/h) (kW)	(g/h) (kW / g/h)	(g/h) (kW / g/h)	(kW / g/h)	(kW / g/h)
Sudder 1.00	1.00	0.90	0.90 / 65	0.79 / 57	0.90 / 65	1.00 / 72	1.00 / 72
Normaal	2.00	2.00	1.80	1.60 / 11	1.60 / 115	2.00 / 144	1.76 / 127	2.00 / 144
Sterk 3.00	3.00	2.70	2.30 / 166	2.02 / 146	2.30 / 166	2.70 / 194	2.38 / 171	2.70 / 194
Wok 4.50	4.50	4.50	3.50 / 252	3.08 / 222	3.50 / 252	4.00 / 288	3.52 / 253	4.00 / 288

8.2 Technische gegevens

2 Sicherheitsvorschriften

2.1 Worauf Sie achten müssen 62

2.2 Sicherer Gebrauch 62 - 63

2.3 Kinder 63

3 Bedienung

3.1 Zünden und einstellen 64

3.2 Zündsicherung 64

3.3 Zusätzliche Eigenschaften der elektronischen Zündsicherung 65

4 Bequem kochen

Die optimale Benutzung der Kochmulde 66 - 67

5 Pflege

5.1 Allgemeines 68

5.2 Reinigung 69 - 70

6 Störungen

6.1 Fehlermeldungen bei elektrischen Geräten 71

6.2 Störungstabelle 72 - 73

7 Installationsanweisung

7.1 Allgemeines 74 - 75

7.2 Einbauen 76 - 84

8 Anlage

8.1 Entsorgung Gerät und Verpackung 85

8.2 Technische Daten 85

1 Ihre Gaskochmulde

Diese Gaskochmulde wurde für die echten Hobbyköche entworfen. Die unterschiedlichen Brennerleistungen sorgen dafür, dass Sie jedes Gericht zubereiten können. Durch die in den Bedienungsknöpfen integrierte Funkenzündung zünden und bedienen Sie die Knöpfe mit einer Hand. Bei den Typen GK677 und GK695 bleiben durch die großzügige Platzierung der Wokbrenner während des Wokbetriebs mindestens zwei Brenner für die Zubereitung anderer Gerichte frei.

KOOKKEUR ^^

Dieses Gerät erfüllt alle Anforderungen für das Kochgütezeichen. Bei der Kochmulde ist hohe Leistungsfähigkeit mit einem Minimum an unvollständiger Verbrennung gekoppelt. Damit verfügen Sie über ein Gerät mit kurzen Ankochzeiten, auf dem auch ausgezeichnet Gerichte langsam gegart werden können.

Die Gaskochmulde ist mit Zündsicherung ausgestattet, die dafür sorgt, dass die Gaszufuhr geschlossen wird, wenn die Flamme beim Kochvorgang erlischt.

In diesem Handbuch ist beschrieben, wie die Gaskochmulde so optimal wie möglich benutzt werden kann. Neben Angaben zur Bedienung des Gerätes finden Sie auch zweckdienliche Hintergrundinformationen.

Lesen Sie erst die Gebrauchsanweisung aufmerksam und vollständig durch, bevor Sie das Gerät in Betrieb nehmen, und bewahren Sie sie sorgfältig auf, um sie später zu Rate ziehen zu können.

Das Handbuch dient auch als Referenzmaterial für den Kundendienst. Kleben Sie darum das lose mitgelieferte Typenschild in das dafür bestimmte Feld hinten im Handbuch. Auf das Typenschild steht alle Information, die der Kundendienst zur adäquaten Beantwortung Ihrer Fragen braucht.

Viel Spaß beim Kochen!

1 Ihre Gaskochmulde

1.2 Beschreibung

GKV635

2 1 3 6 2 5

Garbrenner1.

Normalbrenner2.

Starkbrenner3.

Wokbrenner4.

Rippenplatte5.

Kochmulde6.

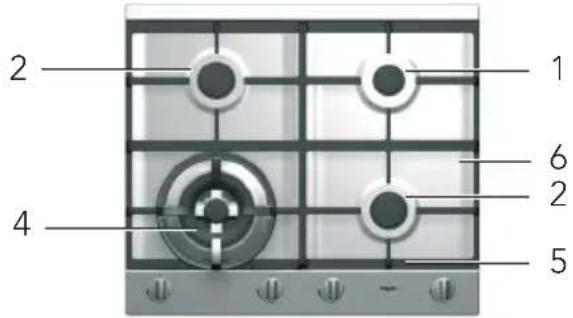

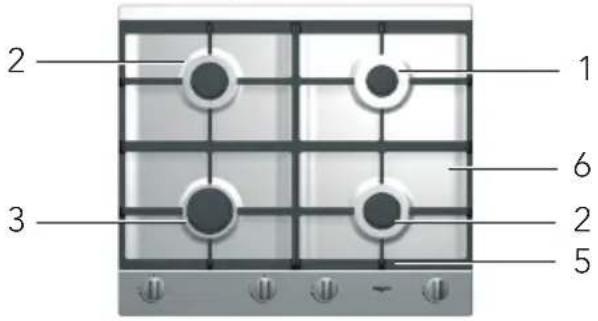

GK635/GK635E

2 1 3 6 2 5

GK635W

2 4 1 6 2 5

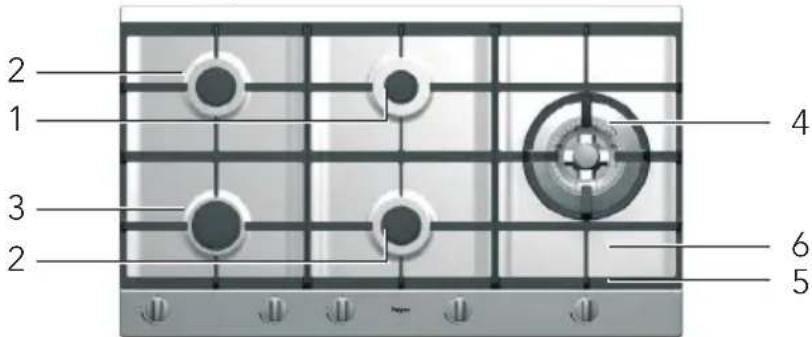

GK677/GK677E/GK678 (schwarz)

2 4 2 1 6 3 5

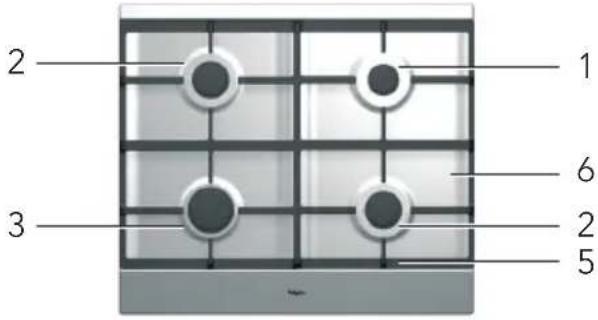

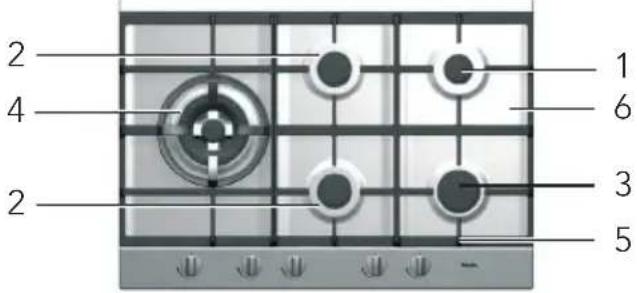

GK695/GK695E

2 1 3 2 4 6 5

2 Sicherheitsvorschriften

2.1 Worauf Sie achten müssen

Sorgen Sie für ausreichende Lüftung bei Benutzung des Gerätes. Sorgen Sie dafür, • dass natürliche Lüftungsöffnungen offen sind.

Bei längerer Benutzung der Kochmulde ist zusätzliche Lüftung erforderlich. Öffnen • Sie zum Beispiel ein Fenster oder installieren Sie ein mechanisches Gebläse.

Benutzen Sie die Kochmulde nur zur Bereitung von Gerichten. Das Gerät ist nicht zur • Heizung von Räumen geeignet.

Flambieren Sie niemals unter einer Dunstabzugshaube. Die hohen Flammen können, • auch bei ausgeschaltetem Gebläse, Brand verursachen.

Die Brennerteile sind bei der Benutzung und auch noch kurz danach heiß. Vermeiden • Sie direkte Berührung und Kontakt mit nicht hitzebeständigen Materialien.

Tauchen Sie die heißen Brennerdeckel und Topfroste niemals in kaltes Wasser. Durch die schnelle Abkühlung kann das Email beschädigt werden.

Der Abstand des Topfes bis zu einem Knebel oder einer nicht hitzebeständigen • Wand muss immer mehr als zwei Zentimeter betragen. Bei geringeren Abständen können sich die Knebel oder die Wand durch die hohe Temperatur verfärben und/oder verformen.

Benutzen Sie immer die Topfroste und geeignetes Kochgerät.

Stellen Sie den Topf immer auf den Topfrost. Ein Topf unmittelbar auf dem Brennerkopf kann zu gefährlichen Situationen führen.

Aluminiumbehälter oder Folie sind nicht als Kochgerät geeignet. Sie können auf den Brennerköpfen und Topfrosten einbrennen.

Die Kochmulde kann nur einwandfrei funktionieren, wenn die Brennerteile über die Führungszapfen zusammengesetzt werden.

Legen Sie die Topfroste so nebeneinander auf, dass sie flach auf der Edelstahl- • Auffangschale liegen. Nur auf diese Art und Weise können die Töpfe stabil aufgestellt werden.

2.2 Sicherer Gebrauch

Das Gerät wird während des Gebrauchs heiß (dies dauert auch für einige Zeit nach dem Ausschalten an). Berühren Sie daher das Gerät nicht, solange es heiß ist.

Verwenden Sie immer Küchenhandschuhe oder Topflappen, wenn Sie mit dem Gerät • arbeiten. Achten Sie darauf, dass die Küchenhandschuhe oder Topflappen nicht zu nah an die Flamme geraten.

2 Sicherheitsvorschriften

Erwärmen Sie keine geschlossenen Dosen o. ä. auf der Kochplatte. Dadurch entsteht • ein Überdruck, der zum Platzen der Dosen führen kann. Dies kann zu Verletzungen oder Verbrennungen führen.

Das Gerät darf nicht unter freiem Himmel verwendet werden.

Verwenden Sie das Gerät nicht als Arbeitsplatte. Der Apparat könnte versehentlich • eingeschaltet werden oder noch heiß sein, was dazu führen kann, dass Gegenstände schmelzen, heiß werden oder Feuer fangen.

Decken Sie das Gerät niemals mit Tüchern o. ä. ab. Wenn das Gerät noch heiß ist • oder eingeschaltet wird, besteht Brandgefahr.

Seien Sie besonders vorsichtig, wenn Sie mit Ölen oder Fetten arbeiten. Überhitzte • Öle oder Fette können Feuer fangen. Brandgefahr!

Wenn Fett oder Öl in Brand geraten, niemals Wasser zum Löschen verwenden!

Ersticken Sie die Flammen mit einem geeigneten Deckel, einem feuchten Tuch o. ä.

Wenn sich unter dem Gerät eine Schublade ohne Zwischenboden befindet, dürfen darin keine leicht entflammbaren Gegenstände oder Stoffe aufbewahrt werden.

2.3 Kinder

- Das Gerät ist nicht zur Verwendung durch hilfsbedürftige Personen, Kleinkinder oder Personen ohne entsprechende Erfahrung/Kenntnisse geeignet. Solche Personen müssen bei der Verwendung des Geräts kompetent begleitet werden oder von der für ihre Sicherheit verantwortlichen Person in der sicheren Bedienung des Geräts unterwiesen werden.

Lassen Sie niemals Kinder mit dem Gerät spielen. Sorgen Sie dafür, dass sich niemals • Kinder ohne Aufsicht in der Nähe des Geräts aufhalten.

Das Gerät wird während des Gebrauchs heiß (dies dauert auch für einige Zeit nach dem • Ausschalten an).

- Bewahren Sie in Schränken ober- und unterhalb des Geräts keine Gegenstände auf, die für Kinder interessant sind.

- Kinder können sich auch Verbrennungen zuziehen, wenn sie Pfannen von der Kochstelle nehmen. Im Fachhandel erhalten Sie ein geeignetes Gestell, das dafür sorgt, dass Kinder das Gerät nicht mehr erreichen können.

Wenn diese Sicherheitshinweise und Warnungen nicht befolgt werden, ist der Hersteller • nicht für daraus entstehende Schäden haftbar.

3 Bedienung

3.1 Zünden und einstellen

Jeder Brenner ist stufenlos zwischen Groß- und Kleinstellung einstellbar.

1 2 3 4

1. 0-Stellung
2. Brennerbezeichnung
3. Kleinstellung
4. Großstellung

3.2 Zündsicherung

Ihr Gaskochfeld verfügt über eine Zündsicherung. Diese sorgt dafür, dass die Gaszufuhr unterbrochen wird, wenn die Flamme während des Kochvorgangs erlischt.

Bedienung der thermischen Zündsicherung

(GK635MAT/RVS - GK635W - GK677RVS - GK678MAT - GK695MAT/RVS)

Drücken Sie den Bedienungsknopf ein und drehen Sie ihn nach links. Halten Sie den Bedienungsknopf ungefähr 3 Sekunden lang gedrückt nachdem der Brenner ist entzündet.

Die Zündsicherung schaltet ein.

Bedienung der elektronischen Zündsicherung

(GK635ERVS - GK677ERVS - GK695ERVS - GKV635RVS)

Drücken Sie den Bedienungsknopf ein und drehen Sie ihn nach links. Sie müssen den Knopf nicht eingedrückt halten.

Der Brenner zündet sofort. Die Zündsicherung kontrolliert, ob eine Flamme vorhanden ist.

3 Bedienung

3.3 Zusätzliche Eigenschaften der elektronischen Zündsicherung

Wenn Ihr Kochfeld über eine elektronische Zündsicherung verfügt, können Sie die folgenden Funktionen verwenden:

Wiedereinschaltautomatik

Wenn die Flamme während des Kochvorgangs erlischt, versucht das Gerät automatisch, sie wieder zu entzünden.

Wenn danach innerhalb von 10 Sekunden keine Flamme erkannt werden kann, wird die Gaszufuhr des Brenners geschlossen.

Kochdauerbegrenzung

Wenn ein Brenner ungewöhnlich lange (ca. 6 Stunden) eingeschaltet ist, wird er automatisch ausgeschaltet.

4 Bequem kochen

Optimale Benutzung der Kochmulde

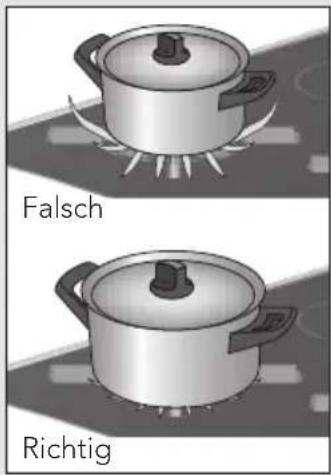

Sorgen Sie immer dafür, dass die Flammen unter dem Topf bleiben. Wenn die Flammen um den Topf züngeln, geht viel Energie verloren. Zudem können die Griffe zu heiß werden. Benutzen Sie keine Töpfe mit kleinerem Bodendurchmesser als 12 cm. Diese Töpfe stehen nicht stabil.

Falsch Richtig

Zum Sautieren, Braten, Durchkochen von großen Mengen und Frittieren empfiehlt es sich, den Stark- oder Wokbrenner zu verwenden.

Saucen bereiten, Schmoren und Garkochen können Sie am besten auf dem • Garbrenner. In der Großstellung reicht dieser Brenner zum Garkochen.

Kochen Sie mit dem Deckel auf dem Topf. Sie sparen dann bis zu 50% Energie.

Verwenden Sie Töpfe mit flachem, sauberem und trocknem Boden. Töpfe mit •

flachem Boden stehen stabil und Töpfe mit sauberem Boden übertragen die Wärme besser auf das Gericht.

Wokbrander (Typen GK635W - GK677 - GK695)

Mit dem Wokbrenner können Gerichte bei sehr hoher Temperatur bereitet werden. Es ist dabei wichtig, dass Sie:

die Zutaten zuvor in Streifen, Scheiben oder Stückchen schneiden; •

beim Sautieren ein Qualitätsöl verwenden, wie Oliven-, Mais-, Sonnenblumen- oder

Speiseöl verwenden. Ein bisschen genügt schon. Butter und Margarine verbrennen durch die starke Hitze;

die Gerichte mit der längsten Zubereitungszeit erst in den Topf tun, so dass bei • Garzeitende alle Zutaten knackig/gar sind.

4 Bequem kochen

Benutzung des Wok-Zusatzrostes

Der Zusatzrost wird für den Wokbrenner mitgeliefert oder ist als Zubehör erhältlich. Er sorgt für zusätzliche Stabilität bei einem Wok mit runder Boden.

Der Wok-Zusatzrost fällt mit speziellen Aussparungen über den Standard-Wok-Pfannenträger.

Ihr Gerät ist aus hochwertigen Materialien hergestellt und lässt sich einfach reinigen.

Regelmäßige Reinigung und Pflege sofort nach Benutzung des Gerätes verhindert, dass übergekochte Essensreste lange einwirken können und hartnäckige, schwer zu entfernende Flecken verursachen. Sie können am besten ein mildes Reinigungsmittel verwenden.

Reinigen Sie erst die Knebel, Brenner und Topfroste und dann die Auffangschale. • Damit wird vermieden, dass die Auffangschale beim Reinigen wieder schmutzig wird.

Reinigen Sie die Zündkerzen vorzugsweise mit einem Tuch. Seien Sie vorsichtig dabei. Die Zündkerze kann dadurch beschädigen. Die Zündkerze funktioniert nur in einem trocknen Umfeld einwandfrei. Bei starker Verschmutzung können Sie die Zündkerzenspitze vorsichtig mit einer feinen Bürste reinigen.

Legen Sie die Topfroste senkrecht auf ohne über die Edelstahl-Auffangschale zu • schieben.

Setzen Sie die Brennerteile mit Hilfe der Führungszapfen zusammen.

Wokbrenner

1. Brennerkopf außen
2. Brennerkopf innen
3. Gaskörpern
4. Brennkörpern
5. Zündkerze
6. Thermo-element

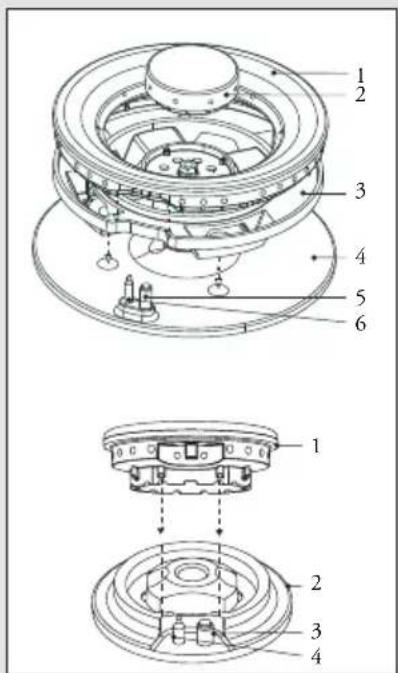

Gar-, Normal- und Starkbrenner

1. Brennerkopf
2. Brennkörpern
3. Zündkerze
4. Thermo-element

5.2.1 Hartnäckige Flecken auf Email (Topfroste, Brennerdeckel und Auffangschalen)

Hartnäckige Flecken mit flüssigem Scheuerpulver entfernen. Verwenden Sie keine • Scheuermittel, Scheuerkissen, spitze Gegenstände oder ätzende Reinigungsmittel.

5.2.2 Hartnäckige Flecken auf Edelstahl (Auffangschalen)

Vor allem überkekochter Rotkohl, Rote Bete, Ketchup, Apfelmus, Rhabarber und • andere stark zuckerhaltige Lebensmittel sowie saure Flüssigkeiten können eine Verfärbung der Oberfläche verursachen. Um hartnäckige Flecken von Edelstahlflächen zu entfernen, empfiehlt sich die Verwendung eines Edelstahlreinigers. In diesem Fall sollten Sie stets entlang der Struktur des Stahls wischen, um Glanzflecken vorzubeugen (Schäden, die hierdurch entstehen, fallen nicht unter die Garantie!). Wenn sich die Flecken nicht auf die oben beschriebene Weise entfernen lassen • sollten, können Sie das Kochfeld mit einer speziellen Edelstahlreiniger reinigen. (vgl. hierzu unsere Website www.pelgrimservice.nl'). Sie sollten jedoch berücksichtigen, dass Sie die gesamte Auffangschale reinigen müssen, um Farbabweichungen vorzu- beugen. Außerdem müssen Sie die Auffangschale mit einem Edelstahlpflegemittel nachbehandeln. Darüber hinaus ist es normal, dass sich die Oberfläche im Laufe der Zeit verfärbt.

5.2.3 Reinigen der Pfannenträger

Die Emaille auf den Pfannenträgern kann im Spülwasser gereinigt werden. Die Verbindung mit den Gummifüßen ist dazu jedoch nicht geeignet. Reinigen Sie daher die Pfannenträger selbst nicht im Spülwasser. Darüber hinaus kann bei Reinigung im Spülwasser eine leichte Verfärbung der Pfannenträger auftreten. Wenn die Gummifüße verloren gehen, kann der Pfannenträger die Auffangschale beschädigen.

5.2.4 Messing-Wokbrennerteile

Einige Teile des Wokbrenners sind aus Messing. Es ist normal, dass sich die • Messingfarbe durch hohe Temperaturen, die beim Wokken entstehen, ändert.

5 Pflege

5.2.5 Reinigung entfernbaren Brennerteilen

Die entfernbaren Brennerteile (einschließlich Wok) können am besten mit einem • milden Spülmittel und einem weichen Tuch gereinigt werden. Bei hartnäckigen Flecken können Sie die Teile in Wasser mit Spülmittel weichen lassen.

Brennerteile dürfen nicht im Geschirrspüler gereinigt werden. Die Teile können durch • das Geschirrspülmittel angegriffen werden!

Keine Scheuermittel, Scheuerschwämme, scharfe Gegenstände oder aggressiven • Reinigungsmittel verwenden.

5.2.6 Keradur® Brennerdüsen

Die Brennerdüsen sind mit einer exklusiven Keradur® Schicht versehen. Der schmutzabweisende Speziallack ist mit einer Keramikfüllung versehen, die die Reinigung vereinfacht und die Haltbarkeit der Brenner wesentlich verbessert. Die Brennerdüsen können am besten mit einem milden Spülmittel und einem weichen Tuch gereinigt werden.

5.2.7 ATAG Shine

Atag Nederland hat eine Reinigungsmittelserie unter dem Namen ATAG Shine • zusammengestellt. Sie sind im Internet unter 'www.pelgrimservice.nl' erhältlich. Hier finden Sie auch diverse Reinigungs- und Benutzertipps.

6.1 Fehlermeldungen bei elektrischen Geräten

MELDUNG URSACHE ABHILFE
Zwei kurze akustische Signale nacheinander, acht Sekunden lang, jede Minute.	Beim Wiederanzünden ist ein Fehler aufgetreten.	Überprüfen Sie die Gaszufuhr zu Ihrem Kochfeld und die korrekte Position der Brennerköpfe. Drehen Sie alle Knöpfe in die 0-Stellung und versuchen Sie erneut, die Flamme anzuzünden.
Sechs kurze akustische Signale nacheinander, zehn Sekunden lang, alle zwei Minuten.	Ihr Kochfeld ist zu warm. Lassen	Sie Ihr Kochfeld abkühlen. Danach können Sie Ihr Kochfeld wieder normal verwenden.
Zwei kurze akustische Signale nacheinander, zehn Sekunden lang, jede Minute.	In der Elektronik Ihres Kochfelds ist ein Fehler aufgetreten.	Wenden Sie sich an den Kundendienst.

6.2 Störungstabelle

Wenn das Gerät nicht ordnungsgemäß funktioniert, bedeutet das nicht unbedingt, dass es defekt ist. Versuchen Sie eventuell, das Problem selbst zu lösen mit Hilfe der nachfolgenden Tabelle, oder suchen Sie nach weiteren Informationen auf der Website 'www.pelgrimservice.nl'.

STÖRUNG URSACHE ABHILFE
Es riecht nach Gas im Geräteumfeld.	Der Anschluss des Geräts leckt.	Schließen Sie den Hauptgashahn. Wenden Sie sich an Ihren Installateur.
Ein Brenner zündet nicht. Stecker nicht in der Steckdose.Sicherung defekt/Sicherung im Zählerschrank ausgeschaltet.Zündkerze verschmutzt/feucht.Brennerteile nicht richtig aufgesetzt.Brennerteile verschmutzt/feucht.Hauptgashahn geschlossen.Störung am Gasnetz.	Stecken Sie den Stecker in die Steckdose.Montieren Sie eine neue Sicherung oder schalten Sie die automatische Sicherung wieder ein.Reinigen/trocknen Sie die Zündkerze.Setzen Sie die Brennerteile über die Zentrierzapfen zusammen.Reinigen/trocknen Sie die Brennerteile. Achten Sie dabei darauf, dass die Aus - ström öffnungen offen sind.Öffnen Sie den Hauptgashahn.Fragen Sie bei Ihrem Gaslieferanten nach.
Ein Brenner zündet nicht. Gasflasche oder -tank ist leer.Falsche Gasart verwendet.Knebel nicht tief genug eingedrückt (nur für GK635 - GK677 - GK695 - GKV635).	Schließen Sie eine neue Gasflasche an oder lassen Sie den Tank füllen.Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Installateur.Halten Sie den Knebel zwischen Groß- und Kleinstellung tief genug eingedrückt. Bei der ersten Inbetriebnahme kann dies im Zusammenhang mit der Gaszufuhr länger dauern.
Der Brenner brennt nicht egal.	Brennerteile nicht richtig aufgesetzt.Brennerteile verschmutzt/ feucht.Falsche Gasart verwendet.	Setzen Sie die Brennerteile über die Zentrierzapfen zusammen.Reinigen/trocknen Sie die Brennerteile. Achten Sie dabei darauf, dass die Ausströmöffnungen offen sind.Kontrollieren Sie, ob das verwendete Gas für das Gerät geeignet ist. Wenn dies nicht der Fall ist, wenden Sie sich an Ihren Installateur.
Der Brenner erlischt nach dem Zünden.	Knebel nicht tief genug eingedrückt (nur für GK635 - GK677 - GK695 - GKV635).	Der Brenner erlischt nach dem Zünden.

7 Installationsanweisung

7.1 Allgemeines

Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden!

Achtung!

Gasart und Land, wofür sich das Gerät eignet, sind auf dem Typenschild angegeben.

Dies ist ein Klasse-3 Gerät.

Gasanschluß

Der Gasanschluß muß den nationalen und lokalen Vorschriften entsprechen.

Wir empfehlen, das Kochgerät mit einer festen Leitung anzuschließen. Erlaubt ist •

jedoch auch der Anschluß mit einem speziell hierfür bestimmten Sicherheitsschlauch.

Hinter einem Backofen ist ein Schlauch vollständig aus Metall zu verwenden.

Achtung!

Der Sicherheitsschlauch darf nicht eingeknickt werden und nicht mit bewegenden • Teilen eines Küchenmöbels in berührung kommen.

Auf jeden Fall muß für das Gerät der Gashahn an einer gut erreichbaren Stelle angebracht werden.

Vor dem ersten Gebrauch mit Seifenwasser kontrollieren, ob die Anschlüsse • gasdicht sind.

Stromversorgung

230V - 50Hz - 1.1 VA (Geräte mit thermischen Zündsicherung)

230V - 50Hz - 5.1 VA (Geräte mit elektronischen Zündsicherung)

Der elektrische Anschluß muß den nationalen und lokalen Vorschriften entsprechen. • Steckdose und Stecker müssen immer gut zugänglich sein. •

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß • in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird.

Das Gerät darf nicht über einen Verteilerstecker oder eine Verlängerungsschnur an das Stromnetz angeschlossen werden. Bei solchen Anschlüssen kann der sichere Gebrauch des Geräts nicht garantiert werden.

7 Installationsanweisung

Dieses Gerät muß jederzeit geerdet sein.

Lassen Sie Installations-, Wartungs- und Reparaturarbeiten ausschließlich von Fachleuten durchführen, die vom Hersteller dazu autorisiert wurden; andernfalls verfällt Ihr Garantieanspruch.

Bei Installations-, Wartungs- und Reparaturarbeiten muss das Gerät spannungsfrei gemacht werden. Das Gerät ist nur dann spannungsfrei, wenn:

der Hauptschalter der Hausinstallation ausgeschaltet ist, oder • die Sicherung der Hausinstallation vollständig herausgedreht ist, oder • der Stecker aus der Steckdose gezogen wurde. •

Defekte Teile dürfen nur durch Pelgrim-Originalteile ersetzt werden. Nur für diese Teile kann Pelgrim garantieren, dass Sie die Sicherheitsanforderungen erfüllen.

Wenn das Anschlusskabel beschädigt ist, darf es nur vom Hersteller, dessen Serviceorganisation oder gleichermaßen qualifizierten Personen ausgetauscht werden, um gefährliche Situationen zu vermeiden.

7 Installationsanweisung

Kochmulde vorbereiten

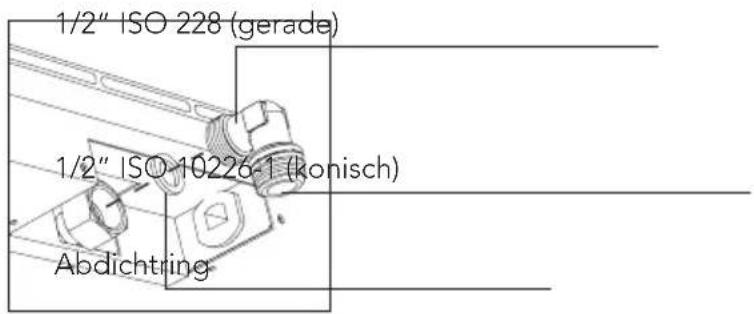

Montieren Sie den mitgelieferten Krümmer auf den Gasanschluss des Gerätes.

1/2" ISO 228 (gerade) 1/2" ISO 10226-1 (konisch) Abdichting

Nur für Frankreich:

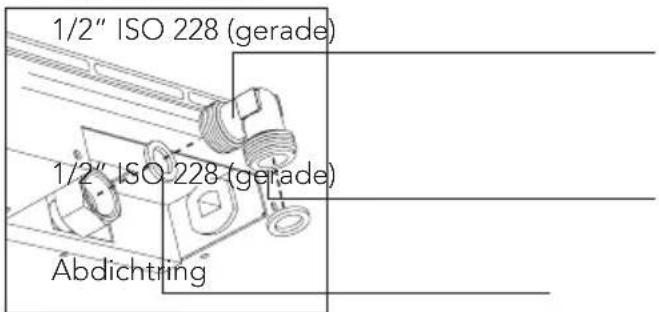

1/2" ISO 228 (gerade) 1/2" ISO 228 (gerade) Abdichtring

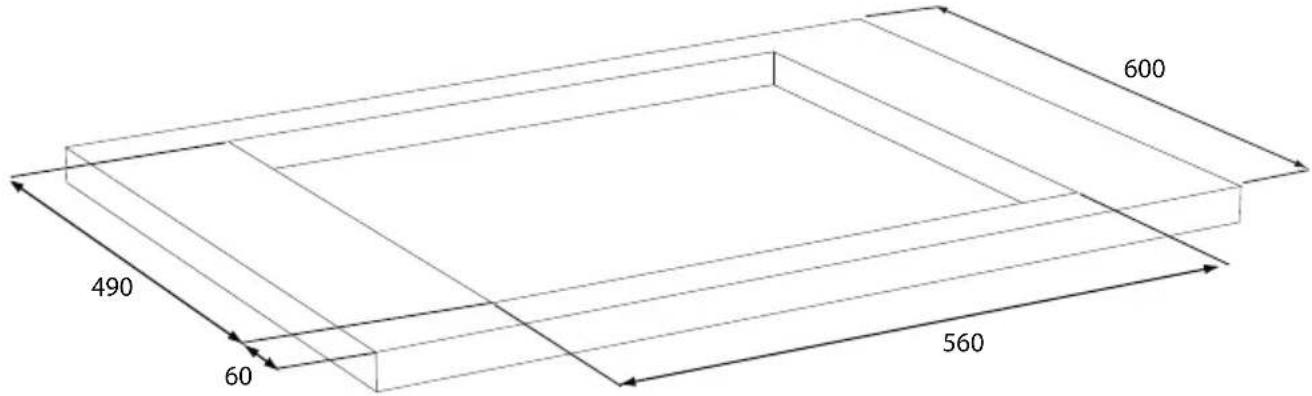

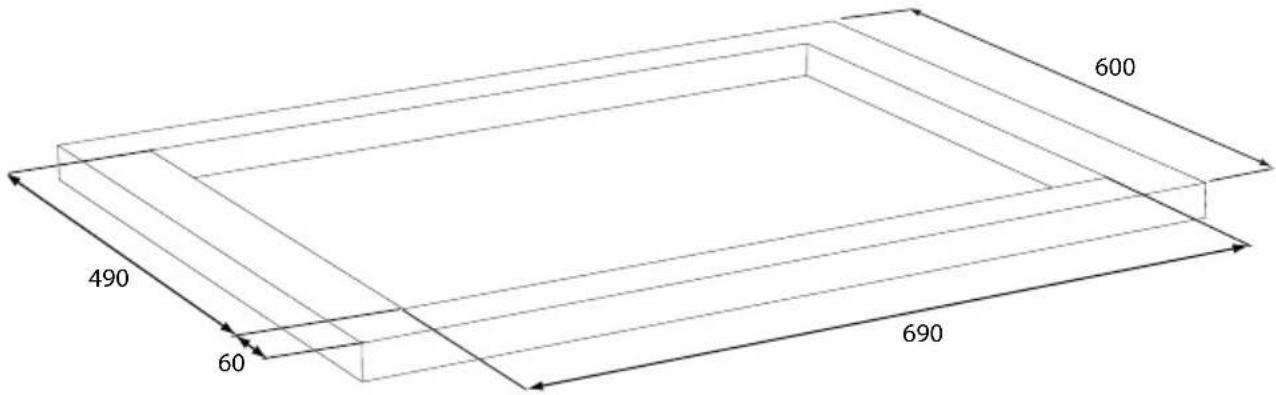

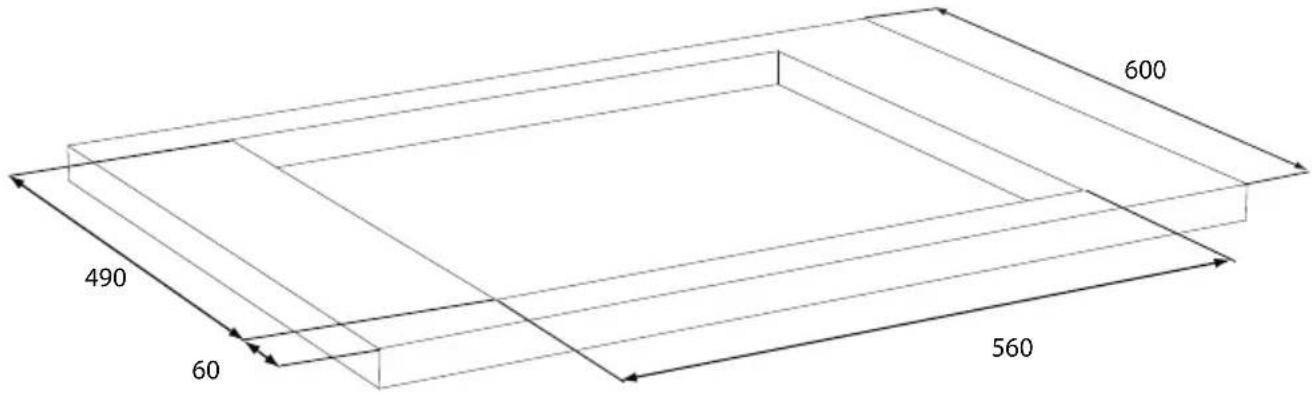

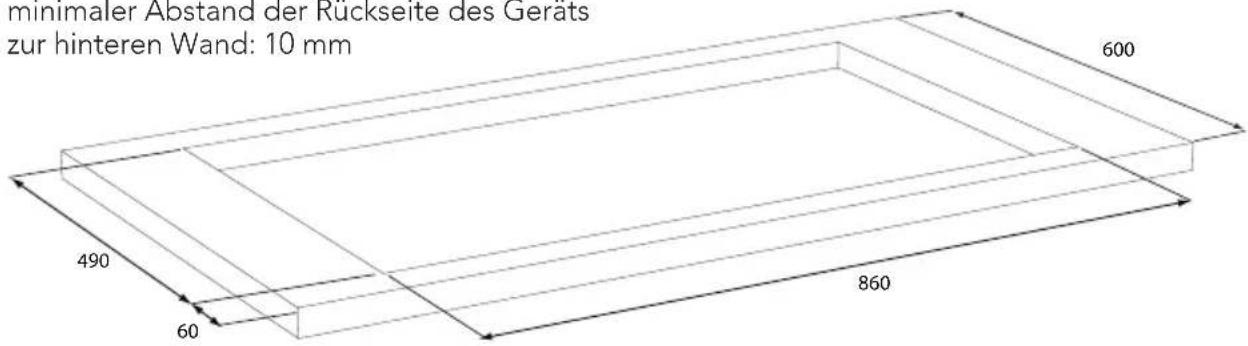

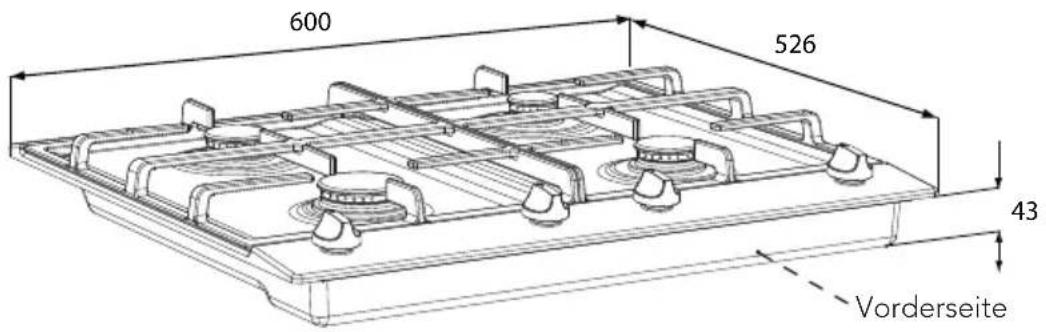

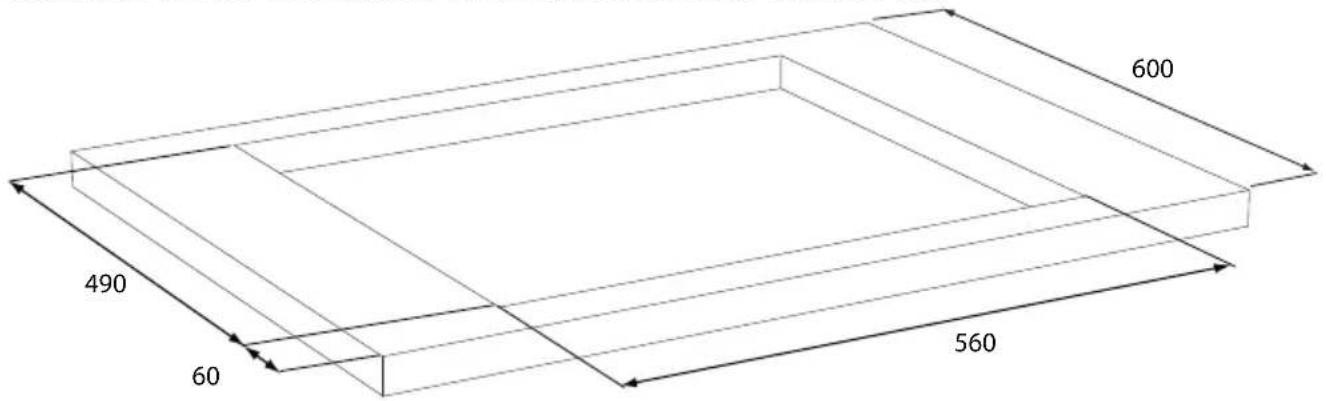

Ausschnitt in die Arbeitsplatte sägen

Sägen Sie den Ausschnitt in die Arbeitsplatte. Verfahren Sie dabei sorgfältig (siehe Einbaumaße).

Versiegeln Sie die Schmalseiten der Arbeitsplatte, wenn es sich um eine •

Hartfaserplatte mit Kunststoffbeschichtung handelt, mit Lack, um zu verhindern, daß Feuchtigkeit eindringt und sich die Arbeitsplatte ausdehnt.

7 Installationsanweisung

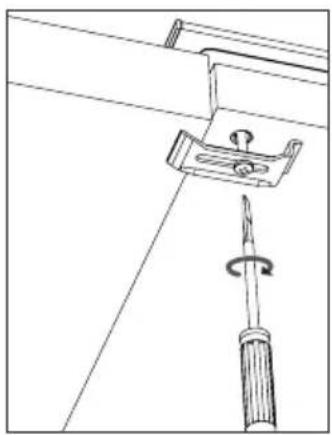

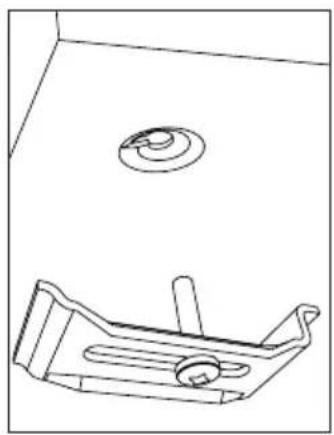

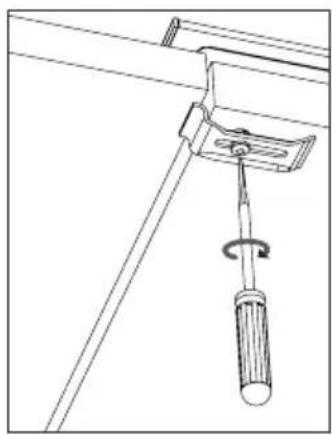

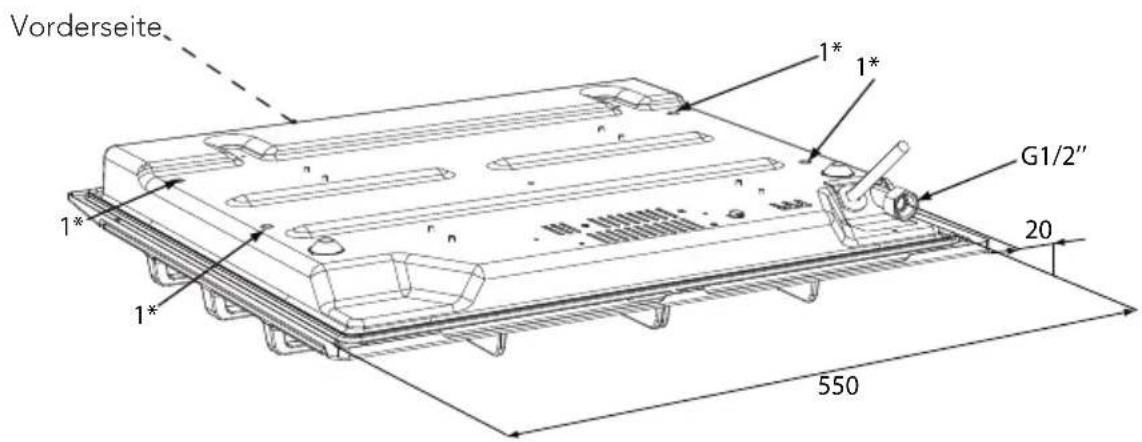

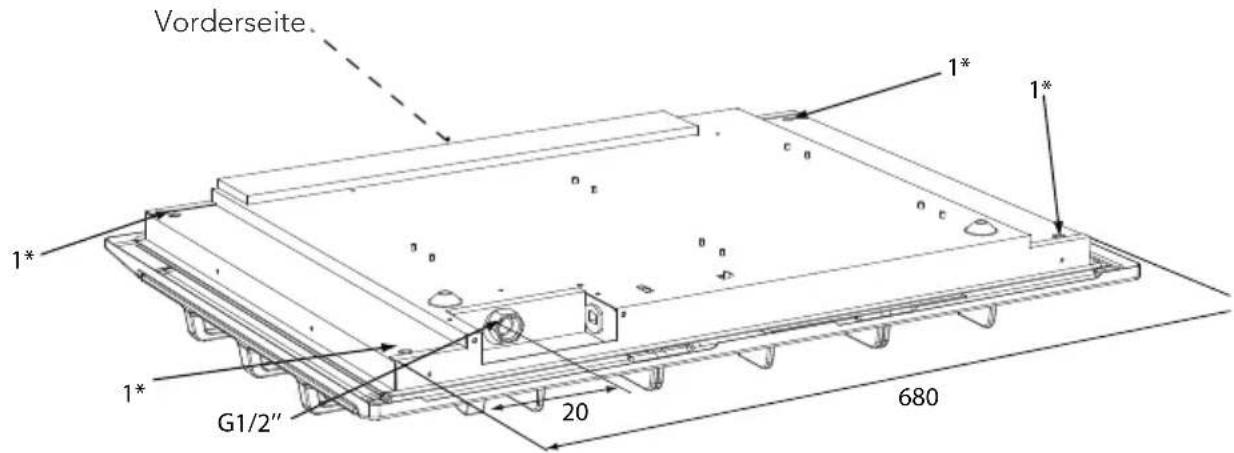

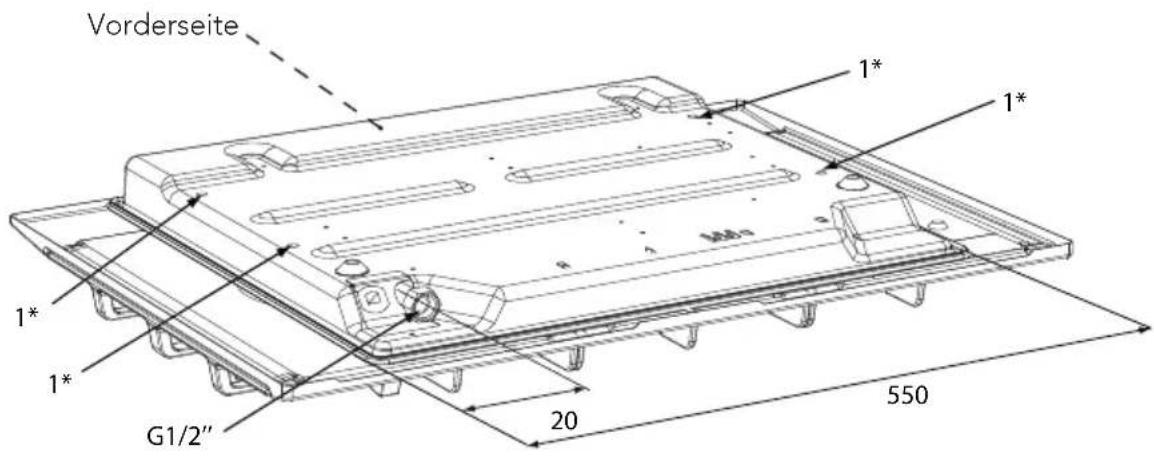

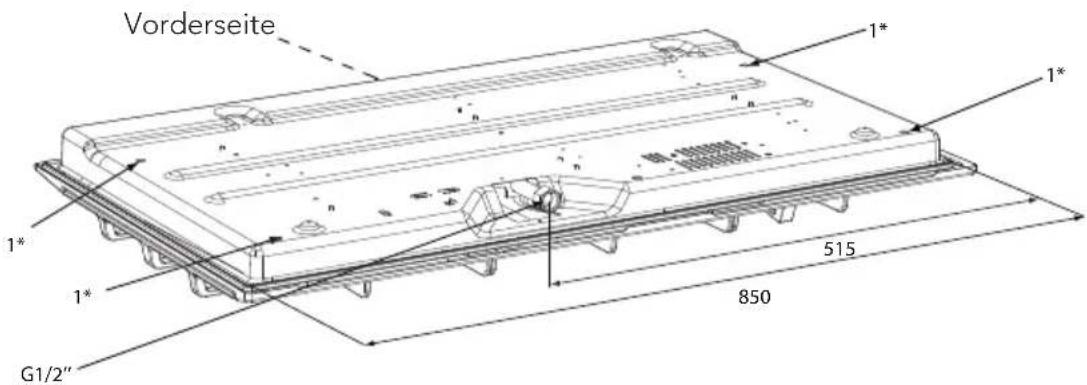

Befestigungspunkte Montagebügel

Für die Befestigungspunkte der Montagebügel vgl. 1* in den Abbildungen mit den Einbaumaßen ab Seite 78.

Schraubenöffnung für Montagebügel

Dünne Arbeitsplatten

Dicke Arbeitsplatten

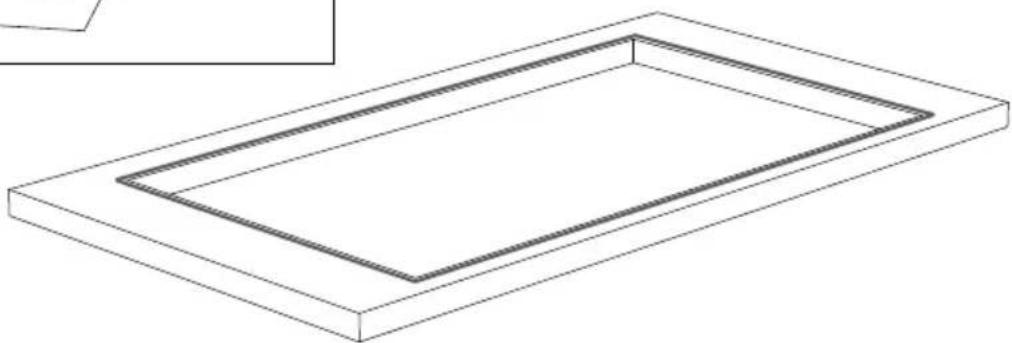

Abdichtband

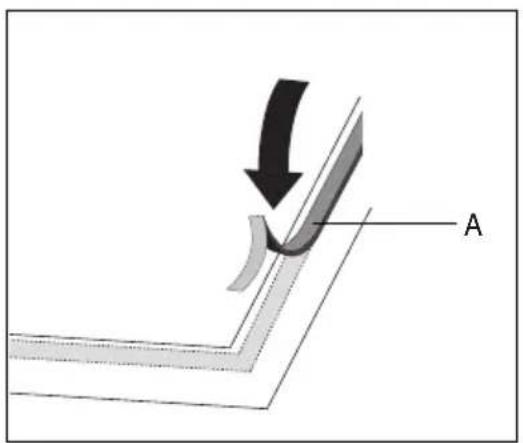

Entfernen Sie die Schutzfolie des Abdichtbands (A) und kleben Sie das Band auf den Rand der Arbeitsplatte.

A

7 Installationsanweisung

Einbaumaße GK635.. - GKV635

600 526 43 Vorderseite

minimaler Abstand der Rückseite des Geräts zur hinteren Wand: 10 mm

600 490 60 560

Vorderseite 1* 1* G1/2" 20 550

7 Installationsanweisung

minimaler Abstand der Rückseite des Geräts zur hinteren Wand: 10 mm

490 60 560 600

Vorderseite 1* 1* G1/2" 20 550

7 Installationsanweisung

750 526 43 Vorderseite

minimaler Abstand der Rückseite des Geräts zur hinteren Wand: 10 mm

600 490 60 560

Vorderseite 1* 1* 1* 1* G1/2" 20 550

7 Installationsanweisung

750 526 43 Vorderseite

minimaler Abstand der Rückseite des Geräts zur hinteren Wand: 10 mm

600 490 60 690

Vorderseite. 1* 1* 1* G1/2" 20 680

7 Installationsanweisung

900 526 43 Vorderseite

minimaler Abstand der Rückseite des Geräts zur hinteren Wand: 10 mm

minimaler Abstand der Rückseite des Gerats zur hinteren Wand: 10 mm 490 60 860 600

Vorderseite 1* 1* 1* 1* G1/2" 515 850

7 Installationsanweisung

Eine Gaskochmulde entwickelt Wärme. Sorgen Sie für ausreichenden Freiraum zu nicht-hitzebeständigen Materialien. Achten Sie auch auf Werkstoffe, die sich verfärben können (wie Edelstahl).

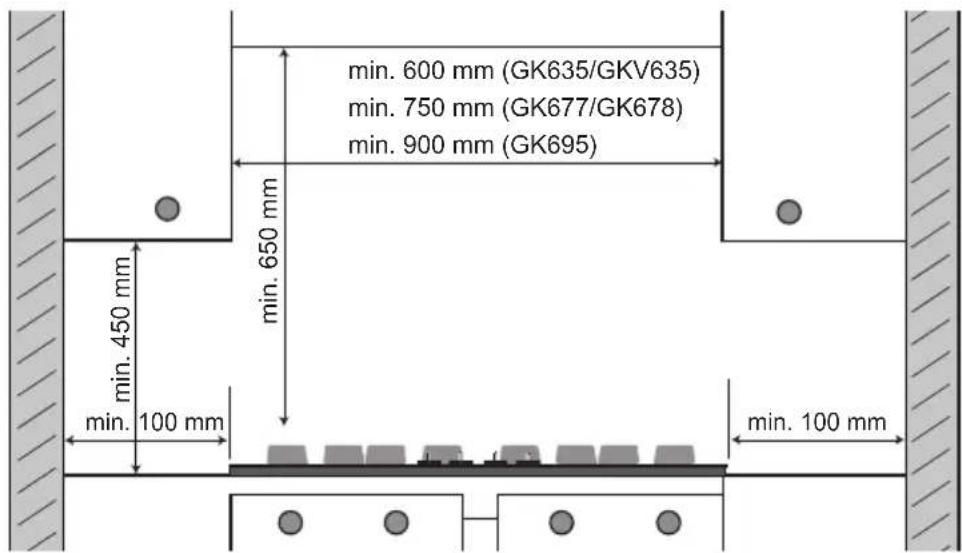

min. 600 mm (GK635/GKV635) min. 750 mm (GK677/GK678) min. 900 mm (GK695) min. 650 mm min. 450 mm min. 100 mm min. 100 mm

Die Gaskochmulde darf neben nur einer Wand eingebaut werden.

Achtung!

Die Unterseite der Kochplatte wird heiß. Legen Sie keine brennbaren Gegenstände in eine Schublade, wenn sie unmittelbar unter dem Kochfeld montiert ist.

Gerät aufstellen und die Anschlüsse herstellen

Das Gerät in die Arbeitsplatte einsetzen und mit den mitgelieferten Montagebügeln • und Schrauben befestigen.

Stellen Sie den Gasanschluss her. •

Kontrollieren Sie den Anschluss mit Seifenwasser auf Gasdichtheit.

Schließen Sie das Gerät an das Stromnetz an.

7 Installationsanweisung

8.1 Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät muss am Ende seines Lebenszyklus in verantwortungsvoller Weise entsorgt werden. Sie erhalten hierzu Informationen bei den zuständigen Behörden.

Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein:

Papier; •

Polyethylenfolie (PE); •

CFK-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

8.2 Technische Daten

Auf der Datenplakette an der Unterseite des Geräts finden Sie den Anschlusswert, die erforderliche Spannung und die Frequenz.
