BEDIENUNGSANLEITUNG IK3084 Pelgrim

Ihr Induktionskochfeld

Einführung 4

Beschreibung 5

Bedienleiste 6

Sicherheit

Überhitzungsschutz 7

Kochzeitbegrenzung 7

Leistungsbegrenzer 7

Vor der ersten Verwendung

Verwendung der Touch-Tasten und des Schiebereglers 8

Induktionsgeräusche 8

Geeignetes Kochgeschirr 8

Kochgeschirrerkennung 9

Leistungsstufen einstehen 9

Hinweise zur Wahl der richtigen Leistungsstufe 10

Bedienung

Einschalten und Einstellen der Stufe 11

Boost-Funktion 11

Kochvorgang beenden 11

Kochgeschirrerkennungssymbol 12

Flex Induktionszonen miteinander verbinden 12

Timer-Steuerung 13

Sperrfunktion 15

Kindersicherung 15

Pausenfunktion 15

Leistungsbegrenzung

Leistungsbegrenzung 16

Pflege

Reinigung 17

Fehlerbehebung

Allgemeines 18

Störungstabelle 18

Technische Daten

Informationen zur Verordnung (EU) 66/2014 21

Umweltschutz

Entsorgung von Gerät und Verpackung 22

Einführung

Herzlichen Glückwunsch zum Kauf Ihr's neuen Geräts! Bei der Entwicklung dieser Produkte stand optimale Benutzerfreundlichkeit im Mittelpunkt.

In thisem Handbuch erfahren Sie, wie Sie Ihr Gerät optimal verwenden. Neben Informationen zur Bedienung finden Sie hier auch Hintergrundinformationen, die bei der Verwendung deses Geräts nutzlich sein konnen.

Lesen Sie vor der Inbetriebnahme des Geräts die separates Sicherheitshinweise.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch, und haben Sie diese zum späteren Nachlesen gut auf.

Das Handbuch dient als Referenzmaterial für den Kundendienst. Kleben Sieitte das Typenschild des Geräts in das damit vorgesehene Kästchen auf der Rückseite der Bedienungsanleitung. Das Typenschild des Geräts enthalt alle Informationen, die der Kundendienst besteht, um angemessen auf ihre Fragen reagieren zu konnen.

Die Installationsanweisungen sind separat mitgeliefert.

Wir wünschen viel Freude beim Kochen!

Die neueste Version der Bedienungsanleitung finden Sie auf unserer Website.

Beschreibung

1. Flex Inductionszone 210× 185mm (2,2 kW/3,3 kW Boost)
2. Gekoppelte Kochzone 210 × 383 ~mm (3,3 kW/3,7 kW Boost)
3. Kochzone 210mm (2,2 kW / 3,7 kW boost)
4. Kochzone 150mm (1,5 kW / 2,4 kW boost)
5. Kochzone 180mm (1,8 kW / 2,8 kW boost)
6. Bedienleiste

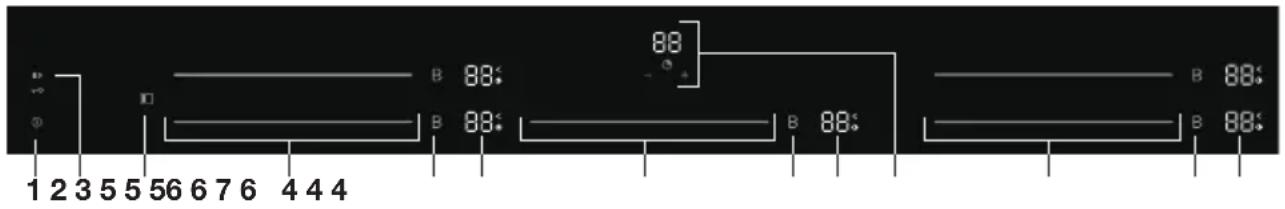

Bedienleiste

1. Ein/Aus-Taste
2. Pause-Taste
3. Auswahltaste gekoppelte Kochzonen
4. Schieberegler
5. Boosttaste
6. Display der Kochzone
7. Minustaste ,-“ Timer / Plustaste ,+“ Timer / Display des Timers

Display Beschchreibung
	Kochfeld ist Standby.
	Leistungsstufe für eine Kochzone.
	Leistungsstufe Boost.
	Anzeige, die anzeigt, dass die Kochzone ausgewähl ist; die Leistung kann eingestellt/verändert werden. Anzeige, die anzeigt, dass der Timer ausgewähl und mit einer Kochzone verbunden ist; die Zeit kann eingestellt/geändert werden.
	Leistungsstufe mit Anzeige einer aktiven ausgewählten Kochzone; die Leistung kann eingestellt werden.
	Eingestelle Timer (25 Minuten).
	Timer-Symbol, das anzeigt, dass der Timer angewählt und mit einer Kochzone verknüpf ist.
	Aktive Kochzone (Position 12 mit Timer-Symbol) mit aktiv gewähltem Timer (25 Minuten); die Zeit kann eingestellt werden.
	Topferkennungssymbol.
	Pausensymbol.
	Restwärmeanzeige.
	Spersymbol.
	Symbol ‘gekoppelte Kochzone’.

Lesen Sie vor der Verwendung des Geräts die separates Sicherheitshinweise!

Überhitzungsschutz

Ein Sensor kontrolliert laufend die Temperatur bestimmter Teile des Kochfelds. Jege Kochzone ist mit einem Sensor ausgestattet, der die Temperatur des Topfbodens kontrolliert, um Überhitzung und Trockenkochen zu vermeiden. Bei überhöhter Temperatur wird die Leistung automatisch gesenkt oder das Kochfeld wird gaz ausgeschaltet.

Kochzeitbegrenzung

Die Kochzeitbegrenzung ist eine Sicherheitsfunktion Ihres Kochfelds. Sie schaltet sich automatisch ein, wenn Sie vergessen sollenen, das Kochfeld auszuschalten. Je nach gewähller Einstellung wird die Kochdauer wie folgt begrenzt:

Leistungsstufe Maximale	Betriebszeit (in Stunden)
1 - 2 - 3 / Pause 6
4 - 5 - 6 5
7 - 8 - 9 4
10 - 11 - 12 - 13 - 14 - 15 2
P (Boost) 10 Minuten	Nach 10 Minuten wird die Leistung auf die ursprüngliche Einstellung zurückgeführrt.Wenn die ursprüngliche Einstellung gleich 0 ist, wird die Leistung auf die Einstellung 15 reduziert.

Leistungsbegrenzer

Kochzonen, die auf 1 Phase laufen, beeinflussen sich gegenseitig. Wenn diese Kochzonen gleichzeitig eingeschaltet sind, wird die Leistung automatisch verteilt. Die Kochstufen werden automatisch angepasst, wenn der Höchstkwert der Leistungsgrenze erreicht ist. Zuvor eingestellte Zonen werden automatisch reduziert.

Von den Kochzonen, die gemeinsam an 1 Phase angeschlossen sind, kann maximal eine auf Boost gestellt werden. Die anderen Zonen werden dann reduziert oder abgeschalte.

Wenn eine Kochzone auf Boost eingestellt ist und Sie die anderen Kochzonen, die auf der gleichen Phase sind, verwenden möchten, schaltet die Kochzone mit Boost automatisch auf eine niedrigere Einstellung.

Verwendung der Touch-Tasten und des Schiebereglers

Das Beste Ergebnis erzielen Sie, wenn Sie ihre Fingerspitzen flach auf die Tasten bzw. den Schieberegler legend. Sie brauchen nicht fest zu drücken. Die Sensortasten sind so eingestellt, dass sie auf die leichte Berührung einer Fingerspitze reagieren. Versuchen Sie nicht, die Sensoren mit anderen Objekten zu bedieten.

Induktionsgeräusche

Ticken

Dieses Gerausch wird von den Leistungsbegrenzern der linken und rechten Zonen verursacht.
Auch bei niedrigen Leistungsstufen kann ein leises Ticken auftreten.

Töpfe geben Gerausche von sich

Töppe konnen beim Kochen hin und wieder Gerausche von sich geben. Dies wird durch den Fluss der Energie vom Kochfeld zum Kochgeschirr verursacht. Bei higheren Leistungsstufen ist dies bei einigen Töpfen und Pfaffen normal. Für Kochgeschirr und Kochfeld ist das unschädlich.

Lüfter gibt Gerausche von sich

Das Gerät ist mit einer Luftung ausgestattet, um die Lebensdauer der Elektronik zu verlangern. Bei intensiver Nutzung des Gerätes wird die Luftung eingeschaltet, um das Gerät zu kühlen. Sie horen ein summendes Gerausch. Die Luftung lauft noch eine Minute weiter, nach dem das Kochfeld ausgeschaltet wurde.

Geeignetes Kochgeschirr

Verwenden Sie nur Kochgeschirr mit einem flachen und mindestens 2,25 mm dicken Boden. Das Kochgeschirr muss aus magnetischen Material bestehen oder einen Sandwichboden haben. Am besten eignet sich Kochgeschirr mit dem „Class Induction“-Gütezeichen. Töppe und Pfaffen ohne diesen Zeichen Funktionieren weniger gut. Kochgeschirr aus Kupfer, Aluminium oder keramischen Werkstoffen ist nicht geeignet.

Verwenden Sie ausschließlich Kochgeschirr mit einem flachen Boden. Ein gewölstered Boden kann die Funktion des Trockenkochschutzes beeinträchtigen und Schäden durch Überhitzung verursachen. Schäden, die durch die Verwendung von ungeeignetem Kochgeschirr oder durch Trockenkochen entstehen, fallen nicht unter die Garantie.

Töppe und Pfannen, die vorher auf einem Gasherd benutz wurden, dürfen auf einem Induktionskochfeld nicht mehr benutzt werden.

Vorsicht bei dunnem, emailiertem Kochgeschirr: Das Email kann Schadennehmen, wenn der Topf bei hoher Leistung trockenkocht. Bei hoher Leistung kann sich der Topfboden verformen.

Mindestdurchmesser von Töpfen und Pfannen

• Der Durchmesser des Topf-/Pfannenbodens muss mindestens
  120mm betragen bei eine Kochzone 150mm
  160 mm betragen bei eine Kochzone 180 mm en 210 mm.
  160mm betragen bei eine Flex Kochzone 210× 185mm
  210 mm vbetragen bei eine verbundene Kochzone.

• Das Beste Ergebnis erzielen Sie mit Kochgeschirr, das denselben Durchmesser wie die Zone hat. Bei einem zu kleinen Topf wird die Kochzone nicht eingeschaltet.

Achtung

Sandkorner konnen Kratzer verursachen, die nicht mehr zu entfernen sind.
Stellen Sie stets nur Kochgeschirr mit einem sauberen Boden auf das Kochfeld.
Wir empfehlen, das Kochgeschirr anzuheiten und an der neuen Position wieder abzusetzen,statt es über das Kochfeld zu schieren.

Kochgeschirrerkennung

• Wenn das Kochfeld den aufgestellen (eisenhaltigen) Topf nicht erkennt, nachdem die Leistung eingestellt wurde, blinking auf dem Display das Topferkennungssymbol. Nach 1 Minute wird die Kochzone automatisch ausgeschaltet.
• Auch wenn das Kochgeschirr während des Garens von der Kochzone genommen wird, leuchtet das Kochgeschirrerkennungssymbol auf. Die Kochzone wird ausgeschaltet. Das Symbol erlischt wieder, sobald das Kochgeschirr wieder auf die Zone gestellt wird. Die Kochzone schaltet sich automatisch wieder mit der zuvor eingestillten Leistungsstufe ein.

Leistungsstufen einstellen

Die Kochzonen verfügen über 15 Leistungsstufen (0-15) und eine Boost-Stufe (P). Stellen Sie mit der Schieberegler die Leistungsstufe ein. Tippen Sie auf eine bestimmte Stelle der Schieberegler, um eine Anfangseinstellung auszuwahlen. Streichen Sie mit dem Finger über die Schieberegler, um die Leistungsstufe zu ändern. Wenn Sie nach rechts streichen, wird die Stufe erhöht. Wenn Sie nach links streichen, wird sie reduziert. Lassen Sie die Schiebereglerlos. Das Kochfeld wird mit der eingestillten Stufe aktiviert.

Boost-Funktion

Mit der Boost-Funktion konnen Sie maximal 10 Minuten mit hochster Leistung kochen. Nach 10 Minuten wird die Leistung auf die ursprüngliche Einstellung zurückgeführt. Wenn die ursprüngliche Einstellung gleich 0 ist, wird die Leistung auf die Einstellung 15 reduziert.

Hinweise zur Wahl der richtigen Leistungsstufe

Die Werte in der folgenden Tabelle dienen lediglich einer groben Orientierung, weil die richtige Leistungsstufe von der Menge und Zusammensetzung des Garguts abhängt.

Stufe 14, 15 und Stufe Boost:

Anbraten
- Pfannenruhren
- Wasser oder Suppe zum Kochen bringen

Stufe 12 und 13:

Sautieren
Nudeln kochen

Stufen 6-11:

• dicke Pfannkuchen backen und French Toast Zubereiten
• dicke Scheiben paniertes Fleisch braten
• panierten Fisch braten
• Speck (Fett) auslassen
  rohe Kartoffeln kochen
• Nudeln durchkochen

Stufe 3 bis 5:

• große Mengen Speisen fertig garen
• tiefgefrorenes Gemüse auftauen
• dünne Scheiben (paniertes) Fleisch braten
  Reis kochen
• Wiederaufwärmen von Speisen

Stufe 1 und 2:

• Brühe kocheln halten
  Fleisch schmoren
  Gemüse kocheln lessen
• Schokolade schmelzen
  -POCHIEREN
  Kase schmelzen
• sanftes Aufwärmen kleiner Mengen von Speisen
• sanftes Köcheln
• langsames Wiederaufwärmen von Speisen

Bitteesen Sie das Kapitel „Vor der ersten Verwendung“ sorgfältig durch, bevor Sie das Kochfeld zum ersten Mal benutzen, um Fehlbedienungen vorzubeugen.

Einschalten und Einstellen der Stufe

Achten Sie darauf, dass die Topfunterseite sowie die Oberfläche der Kochzone sauber sind.

1. Setzen Sie einen Topf oder eine Pfanne auf die Mitte einer Kochzone.
2. Drücken Sie auf die Ein-/Austaste bis Sie einen Signalton horen.

Auf allen Displays erscheint

1. Stellen Sie mit dem Schieberegler der jeweiligen Kochzone die gewünschte Stufe ein.

Auf dem Display erschinen die Leistungsstufe und die Anzeige „ausgewählte Kochzone".
Die Kochzone startet automatisch auf der eingestillten Stufe.
Stellen Sie eine höhere oder niedrigere Leistung ein, indem Sie den Schieberegler verwenden.

Wahlen Sie die Kochzone, indem Sie den Schieberegler berühren; die Anzeige „gewählte Kochzone" erscheint. Solange diese Anzeige sightbar ist, ist die Kochzone ausgewählt. Die Leistung kann eingestellt werden oder es kann ein Timer angeschlossen werden.

Das Kochfeld schaltet sich aus, wenn innerhalb von 1 Minute keine Einstellung vorgenommen oder eine Funktion gewählt wird.

Boost-Funktion

Mit der Boost-Funktion konnen Sie maximal 10 Minuten mit hochster Leistung kochen.

1. Berühren Sie die Boost-Taste, um die Boost-Funktion zu aktivieren.

Auf dem Display erscheint, P.

Nach 10 Minuten wird die Leistung auf die ursprüngliche Einstellung zusammen führt. Wenn die ursprüngliche Stufe gleich 0 ist, wird die Leistung auf Stufe 15 reduziert.

Berühren Sie die Schieberegler und stellen Sie die Leistungsstufe auf „0“, um die Boost-Funktion vorzeitig zu beenden.

Sie können auch die Boost-Taste erneut berühren, um die Boost-Funktion vorzeitig zu beenden. Die Leistung wird dann auf die Einstellung 15 reduziert.

Kochvorgang beenden

1. Stellen Sie Leistungsstufe „0" ein, indem Sie den Schieberegler berühren, um die Kochzone auszuschalten.

Nach einge Sekunden erscheint,--" im Display.

1. Drücken Sie auf die Ein-/Austaste bis Sie einen Signalton horen, um das Kochfeld auszuschalten.

Solange eine Kochzone zu heißt zum Berühren ist, wird das Symbol H angezeigt. Nach dem Abkühlen der Zone auf eine ungebährliche Temperatur erlischt das Symbol wieder. Sparen Sie Energie! Wenn Sie mit dem{nachsten Topf weiterkochen..., stellen Sieihn auf die noch heihe Kochzone.

Wenn alle Kochzonen auf „--“ eingestellt sind und keine weiteren Handlungen ausgeführrt werden, wird das Kochfeld nach 1 Minute automatisch ausgeschelt.

Kochgeschirrerkennungssymbol

Wenn das Symbol „Kochgeschirrerkennung“ auf dem Display blinkt:

• Kein Kochgeschirr auf der Kochzone oder Kochgeschirr stehen auf der falschen Zone;
• Das Kochgeschirr ist zum Kochen mit Induktion ungeeignet;
• Das Kochgeschirr ist zu Klein oder steht nicht mittig auf der Kochzone;

Die Kochzonen werden nur erhitzt, wenn passendes Kochgeschirr daraufuf steht.

Flex Inductionszonen miteinander verbinden

Bei Flex Inductionszonen besteht die Möglichkeit, zwei Zonen miteinander zu verbinden. Es entsteht eine große Zone, die zum Beispiel für eine Grillpfanne oder eine große Fischpfanne bei gleichmäßiger Leistung verwendet werden kann. Der verwendete Topf muss groß genug sein, um die Mittelpunkte von vorderer und hinterer Kochzone abzudecken (>210 mm). Wenn die Pfanne zu Klein ist, wird die Kopplungsfunktion innerhalb von 10 Sekunden ausgeschaltet.

Flex Inductionszonen miteinander verbinden

1. Setzen Sie einen Topf oder eine Pfanne auf die Mitte der zwei Flex Inductionszonen.
2. Drucken Sie etwa 1 Sekunde lang auf die Ein-/Austaste, bis Sie einen Signalton horen.
3. Drucken Sie die Auswahltaste gekoppelte Kochzonen.

In der Anzeige der oberen Kochzone erscheint das Symbol „gekoppelte Kochzone".
Auf dem Display der unteren Kochzone erscheint „15" mit dem Symbol für die „ausgewählte Kochzone".

1. Stellen Sie mit einem Schieberegler die gewünschte Leistung für die beiden verbunden Kochzonen ein, oder berühren Sie eine der Boost-Tasten, um den Boost für die gesamte gekoppelte Inductionszone zu aktivieren.

Die Kochzone startet automatisch auf der eingestellen Stufe.

Stellen Sie mit dem Schieberegler eine höhere oder niedrigere Leistung ein.

Flex Inductionszonen trennen

1. Drücken Sie die Auswahltaste gekoppelte Kochzonen.

Das Symbol „gekoppelte Kochzone“ erlischt.

Auf beiden Anzeigen wird die zuletzt eingestellte Leistungsstufe angezeigt.
Die Leistung kann nun wieder für andere Kochzonen getrennt eingestellt werden.

1. Stellen Sie die Leistungsstufe befinder Kochzonen auf 0^ , um die Kochzonen auszuschalten.

Timer-Steuerung

Der Abschalttimer ist mit einer aktiven Kochzone verknüpf. Nach Ablauf der eingestillten Zeit schaltet sich die Kochzone automatisch aus.

1. Schalten Sie das Kochfeld ein und stellen Sie mit dem Schieberegler der jeweiligen Kochzone die gewünschte Einstellung ein.
2. Solange die Anzeige „gewählte Kochzone“ sightbar ist: Berühren Sie die Taste „-“ oder „+“ des Timers, um den Timer zu aktivieren.

In der Timer-Anzeige erscheint „10" und die Anzeige „ausgewählter Timer" erscheint.
Das Timer-Symbol besoin der Leistungsstufe im Display beginnt zu blinken.

1. Stellen Sie eine Zeit mit der Taste „-“ oder „+“ des Timers ein (max. 99 Minuten).

Wenn die Zeit eingestellt ist, beginnt der Timer sofort mit dem Herunterzahlen.
Auf dem Display wird die Restzeit der Kochzone angezeigt, deren Timer-Symbol blinkt.
Die ausgewählte Kochzone schaltet sich automatisch aus, sobald die eingestellte Zeit abgelaufen ist. Es ertont ein kurzer Signalton und im Display erscheidt „--".

Berühren Sie die Taste „-“ oder „+“ des Timers, um die Zeit in 1-Minuten-Schritten zu verringern oder zu erhöhen.

Halten Sie die Taste „oder“,+“des Timers gedrückt, um die Zeit in 10-Minuten-Schritten zu verringn oder zu erhöhen.

Halten Sie gleichzeitig die Tasten „-“ und „+“ des Timers eine Sekunden lang gedrückt, um die Zeit auf „0.00“ einzustellen und so den Timer vorzeitig abzubrechen.

Wenn Flexzonen (mit eingestelltem Timer) gekoppelt werden, wird der Timer ausgeschaltet. Wenn eine gekoppelte Zone mit eingestelltem Timer getrennt wird, lauft der Timer auf der vorderen Kochzone weiter.

Ändern der eingestellten Kochzeit

Die Kochzeit kann während des Betriebs jederzeit geändert werden.

1. Tippen Sie auf den Schieberegler der Kochzone, für die Sie den Kochzeit ändern möchten.

Auf dem Display erscheint die Anzeige „ausgewählte Kochzone".

Achten Sie darauf, den Schieberegler an der richtigen Stelle anzutippen, damit die Leistung nicht verändert wird. Ändern Sie bei Bedarf die Leistungseinstellung.

1. Tippen Sie auf die Taste „-“ oder „+“ des Timers.

In der Anzeige blinkt das Timer-Symbol darüber der Leistungsstufe.
Die verbleibende Zeit und die Anzeige „ausgewählter Timer“ erscheinen.

1. Tippen Sie auf die Taste „oder „+“ des Timers, um die Garzeit zu ändern.

Prüfen der verbleibenden Garzeit

Die Timer-Anzeige zeigt die Zeit des Timers an, der zuerst abläuft.

Ein Timer-Symbol befinden der Leistungsstufe zeigt an, dass die Kochzone mit einem Timer verbunden ist.
Ein blinkender Timer-Symbol besoin der Leistungsstufe zeigt an, dass fur diese Kochzone die Zeit des eingestillten Timers angezeigt wird.

1. Tippen Sie auf den Schieberegler der Kochzone, für die Sie den Timer überprüften möchten.

Achten Sie darauf, den Schieberegler an der richtigen Stelle anzutippen, damit die Leistung nicht verändert wird. Ändern Sie bei Bedarf die Leistungseinstellung.

Auf der Zeitanzeige wird die Restzeit angezeigt.

Vorzeitiges Ausschalten des Timers

1. Tippen Sie auf den Schieberegler der Kochzone, für die Sie den Timer ausschalten möchten.

Auf dem Display erscheint die Anzeige „ausgewählte Kochzone".

Achten Sie darauf, den Schieberegler an der richtigen Stelle anzutippen, damit die Leistung nicht verändert wird. Ändern Sie bei Bedarf die Leistungseinstellung.

1. Tippen Sie auf die Taste „-“ oder „+“ des Timers.

In der Anzeige blinkt das Timer-Symbol darüber der Leistungsstufe.
Die verbleibende Zeit und die Anzeige „ausgewählter Timer“ erschinen.

1. Berühren Sie gleichzeitig einige Sekunden die Tasten „-“ und „+“ des Timers, um die Zeit auf „00“ einzustellen.

Der Timer wird ausgeschaltet.

Sperrfunktion

Durch Aktivieren der Sperrfunktion konnen Sie die Tasten während der Benutzung des Kochfelds sperren. Nur die Ein/Aus-Taste und die Sperrtaste sind aktiv.

Das Kochfeld ist eingeschaltet und in Betrieb.

1. Halten Sie die Pause-Taste etwa 3 Sekunden lang gedrückt.

Auf das Display des Timers blinkt „Lo". Sie horen einen Signalton.

Die Sperrfunktion ist aktiviert.

1. Halten Sie die Pause-Taste erneut etwa 3 Sekunden lang gedrückt.

„Lo" verschwindet in das Display des Timers. Sie horen einen Signalton.

Die Sperrfunktion ist deaktiviert.

Kindersicherung

Verwenden Sie diese Funktion, um ein versehentliches Einsatz des Kochfeldes zu verhindern.

Das Kochfeld ist ausgeschaltet.

1. Halten Sie die Pause-Taste etwa 3 Sekunden lang gedrückt.

Auf das Display des Timers blinkt „Lo". Sie horen einen Signalion.

Die Kindersicherung ist aktiviert.

1. Die Kindersicherung ist aktiv, wenn das Kochfeld wieder eingeschaltet wird.

Auf das Display des Timers blinkt „Lo".

1. Halten Sie erneut die Pause-Taste etwa 3 Sekunden lang gedrückt.

,Lo"verschwindet in das Display des Timers. Sie horen einen Signalton.

Die Kindersicherung ist deaktiviert.

Pausenfunktion

Sie können den Kochvorgang unterbrechen (max. 6 Stunden), anstatt das Kochfeld auszuschalten. Eingeschaltete Kochzonen gehen automatisch auf Position 2 und Timer werden pausiert. Das Kochfeld schaltet sich aus, wenn die Pausenfungtion nicht innerhalb von 6 Stunden ausgeschaltet wird.

1. Drucken Sie auf die Pause-Taste.

Das Pausensymbol erscheint in der Timer-Anzeige und in den Anzeigen der aktiven Kochzonen.

Das Kochfeld befindet sich jetzt im Pause-Modus.

Nur die Ein/Aus-Taste und die Pause-Taste sind aktiv.

1. Drucken Sie erneut auf die Pause-Taste, um den Pausenfunktion vorzeitig abzubrechen.

Der Garvorgang und die Timer starten erneut.

Leistungsbegrenzung

Die Einstellung der Leistungsbegrenzung solle nur von einem zugelassen und qualifizierten Installateur vorgenommen werden.itte lessen Sie die Sicherheitsvorschriften und die Installationsanleitung sorgfältig.

Die Leistungsbegrenzung ist werkssheit auf 7400 W voreingestellt, kann aber geändert werden in 6500 W / 5500 W / 4500 W / 3500 W / 2500 W.

Das Kochfeld muss ausgeschaltet und entsperrt sein.

Führer Sie die folgenden Schritte innerhalb von 60 Sekunden nach dem Anschluss des Kochfelds an das Stromnetz durch.

1. Drücken Sie auf die Ein-/Austaste bis Sie einen Signalton horen.

Auf allen Displays erscheint --

1. Halten Sie die Pause-Taste 3 Sekunden lang gedrückt.

Auf das Display des Timers blinkt abwechselnd „Lo" und „--". Sie horen einen Signalton.

Die Sperrfunktion ist aktiviert.

1. Halten Sie die Boost-Taste der Kochzone vorne links 3 Sekunden lang gedrückt.

Im Display der vorderen linken Kochzone erscheint ,c".

1. Drücken Sie kurz die Boost-Taste der vorderen linken Kochzone.

Auf das Display der vorderen linken Kochzone erscheint „c3".

Auf das Display des Timers erscheint die maximale Leistung.

74 7	400 W
65 6	500 W
55 5	500 W
45 4	500 W
35 3	500 W
25 2	500 W

1. Drücken Sie (mehrmals) die Boost-Taste der vorderen linken Kochzone, um die Leistungsstufe einzustellen.

2. Halten Sie die Pause-Taste 3 Sekunden lang gedrückt um die Einstellung zu bestätigten.

Auf allen Displays erscheint.

Das Kochfeld ist betriebsbereit.

Reinigung

Tägliche Reinigung

• Obwohl übergekochtte Speisen nicht einbrennen konnen, empfeihlt es sich, das Kochfeld direkt nach dem Gebrauch zu reinigen.
• Zur tätiglichen Reinigung verwenden Sie am besten ein mildes Reinigungsmittel und ein feuchtes Tuch.
• Trocknen Sie das Kochfeld mit Kuchenpapier oder einem trockenen Geschirrtuch.

Hartnackige Flecken

• Hartnäckige Flecken können auch mit einem milden Reinigungsmittel entfernt werden (z. B. Geschirrspulmittel).
• Wasserflecken und Kalkreste können Sie mit Essig entfern.
• Metallrückstände, die durch das Schieben von Töpfen entstehen, sind oft schwierig zu entfernen. Hierfür sind Spezialmittel im Handel erhältlich.
• Entfernen Sie Speisereste mit einem Glasschaber. Auch geschmolzener Kunststoff und Zucker sind damit entfernbar.

Auf keinen Fall verwenden

• Verwenden Sie niemals Scheuermittel. Diese Mittel verursachen Kratzer, in denen sich Kalk und Schmutz ansmeln.
• Verwenden Sie auch keine anderen scharfen Gegenstände wie Stahlwolle oder Scheuerkissen.

Allgemeines

Wenn Sie Risse in der Glasoberfläche feststellen (auch gingefügige), schalten Sie das Kochfeld(sofort aus. Trennen Sie das Kochfeld von der Stromversorgung. Schalten Sie die Sicherungen im Sicherungskasten aus oder schalten Sie (bei einem festen Anschluss) den Netzschalter auf 0. Wenden Sie sich an den Kundendienst.

Störungstabelle

Wenn das Gerät nicht korrekt Funktioniert, bedeutet dies nicht automatisch, dass es defekt ist. Überprüfen Sie in jedem Fall die Punkte der nachfolgenden Tabelle und suchen Sie nach weiteren Informationen auf der Website.

Symptom Mögliche Ursache	Lösung
Bei der ersten Inbetriebnahme leuchten die Anzeigen auf dem Display auf.	Dies ist der normale Startvorgang.	Das ist normal.
Die Lüftung lauft noch eine Minute unter, nach dem das Kochfeld ausgeschaltet wurde.	Das Kochfeld wird gekühlt. Das ist normal.
Bei den ersten Garvorgangen ist ein für neue Geräte typischer Geruch wahrnehmbar.	Der Geruch wird aufgrund der Erwärung des Geräts freigesetzt.	Das ist normal. Er verschwindet nach und nach. Lüften Sie die Küche.
Töppe oder Pfannen geben beim Kochen ein Geräusch von sich.	Dies wird durch den Fluss der Energie vom Kochfeld zum Kochgeschirr verursacht.	Bei hohenen Leistungsstufen ist dies bei einigen Töpfen und Pfannen normal. Für Kochgeschirr und Kochfeld ist dies unschädlich.
Sie haben eine Kochzone eingeschaltet, aber in der Anzeige wird weiter angezeigt.	Das verwendete Kochgeschirr eignet sich nicht zum Induktionskochen oder hat einen zu kleinen Durchmesser.	Verwenden Sie einen geeigneten Topf.
	Es steht kein (geeigneter) Topf auf der Kochzone.
Eine Kochzone wird plötzlich ausgeschaltet. Ein Tonsignal wird wiedergegeben.	Die eingestellte Zeit ist abgelaufen.	Das ist normal.
Das Kochfeld faktioniert nicht. Die Anzeigen leuchten nicht.	Keine Stromzuführ aufgrund eines defekten Stromanschlusses oder einer fehlerhaften Verbindung.	Überprüfen Sie die Sicherungen bzw. den Hauptschalter (bei einem Gerät ohne Stecker).

Symptom Mögliche Ursache Lösung
Gleich nach dem Einschalten des Kochfelds brennt eine Sicherung durch.	Das Kochfeld ist falsch angeschlossen.
Auf dem Timer Display wird Lo angezeigt.	Die Sperrfungtion ist aktiviert. Deaktivieren Sie die Sperrfungtion.
Die Bedienungstasten reagieren schlecht.	Mölicherweise befindet sich auf dem Kochfeld oder auf einem Finger eine)dünne Wasserschicht, die dazu führt, dass die Bedienelemente nicht mehr reagieren.

Fehlercodes während des Betriebs des Geräts

Fehlercode	Problem Lösung
E1 Störung des Temperaturfühlers - offener Stromkreis.		Wenden Sie sich an den Kundendienst.
E2 Störung des Temperaturfühlers - Kurzschluss
E7 Storing temperatuursensor.
C1 Hohe Temperatur des Führers des Kochfeldes.		Lassen Sie das Kochfeld abkühlen. Schalten Sie dann das Kochfeld wieder ein.
E3 Störung des Temperaturfühlers.		Wenden Sie sich an den Kundendienst.
E4 Störung des Temperaturfühlers.
C2 Eine zu hohe Innentemperatur. Lassen Sie das Kochfeld abkühlen. Schalten Sie dann das Kochfeld wieder ein.
EL Die Versorgungsspannung ist niedriger als die Nennspannung.		Überprüfen Sie den elektrischen Anschluss.
EH Die Versorgungsspannung istHigher als die Nennspannung.
EU Kommuni kationsfehler in den Kochfeld. Setzen Sie das Gerät darüber, indem Sie kurzzeitig die elektrische Verbindung trennen. Überprüfen Sie den elektrischen Anschluss. Wenn dies nicht hilft, wenden Sie sichitte an die Serviceabteilung.
F5 Das Gebäse funktioniert nicht richtig. Wenden Sie sichitte an die Serviceabteilung.
EF Mehrere Tasten werden über einen längeren Zeitraum gleichzeitig betätigter. Da ist etwas auf dem Bedienfeld.		Stellen Sie sicher, dass das Bedienfeld sauber ist.
F6 Es fehl't der Netzstrom. Überprüfen Sie den elektrischen Anschluss.

Spezifische Fehlfunktionen und Lösungen

Störung Problem	Lösung A Lösung B
Die LEDs leuchten nicht auf, wenn das Gerät angeschlossen ist.	Die Stromversorgung ist wegen eines defekten Kabels oder Anschlusses unterbrochen.	Prüfen Sie, ob der Stecker fest eingesteckt ist und ob die Steckdose funktioniert.	Setzen Sie das Gerät zurück, indem Sie kurzzeitig die elektrische Verbindung trennen. Wenn dies nicht hilft, wenden Sie sichitte an die Serviceabteilung.
Eine Tasten Funktionieren nicht und die LEDs verhalten sich seltsam.	Die Leiterplatte der Steuerung ist defekt.
Die Kochzonenanzeige leuchtet auf, aber die Kochzone heizt nicht auf.	Die Temperatur des Kochfeldes ist zu hoch.	Die Umgebungstemperatur ist möglicherweise zu hoch. Der Luftinlass oder die Entlüfung ist möglicherweise blockiert.
	Das Gebläse funktioniert nicht richtig.	Prüfen Sie, ob sich das Gebläse möglichst dreht.
Eine Kochzone stoppt plötzlich und auf dem Display erscheint		Lassen Sie das Kochfeld abkühlen. Schalten Sie dann das Kochfeld wieder ein.

Bei anderen Problemen wenden Sie sich an den Kundendienst.

Informationen zur Verordnung (EU) 66/2014

Messungen gemäß EN60350-2

Modellbezeichnung IK3084	---
Typ des Kochfelds Induktionskochfeld
Anzahl der elektrischen Kochzonen und/oder -bereiche	5
Heiztechnologie	InduktionskochzonenundKochbereiche
Für nicht runde Kochzonen: Länge und Breite der nutzbaren Fläche für jeder Kochzone bzw. jeder Kochbereich in mm.Für runde Kochzonen: der Durchmesser der nutzbaren Fläche für jeder Kochzone in mm.	185210210180
Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg(ECElektrokochfeld) in Wh/kg	191,5172,9181,0
Energieverbrauch des Kochfelds, berechnet pro kg (ECElektrokochfeld)in Wh/kg	182,3

Entsorgung von Gerät und Verpackung

Bei der Herstellung these Geräts wurden nachhaltige Materialien verwendet. Am Ende seines Lebenszyklus muss es vorschriftsgemäß entsorgt werden. Weitere Informationen erhalten Sie bei den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

Karton
Polyethylenfolie (PE)
FCKW-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Produkt ist mit einem durchgestrichen Abfallcontainer gekennzeichnet. Mit thisem Symbol wird darauf fingewiesen, dass Haushaltsgeräte separat entsorgt werden müssen. Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll entsorgt werden harf. Geben Sie das Gerät bei einem communalen Abfallsammelpunkt oder bei ihrem Handler ab.

Durch die separate Abgabe von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung these Geräts verwendeten Materialien setzen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffe einsparen让他们。

Konformitätserklarung

C Wir erklaren hiermit, dass unsere Produkte den einschlädigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie samtliche Normen einhalten, auf welche diese verweisen.

Your induction hob

Introduction 4

Description 5

Control panel 6

Safety

Das Typenschild befindet sich an der Unterseite des Geräts.

Halten Sieitte die vollständige Seriennummer bereit, wenn Sie sich an den Kundendienst wenden.
