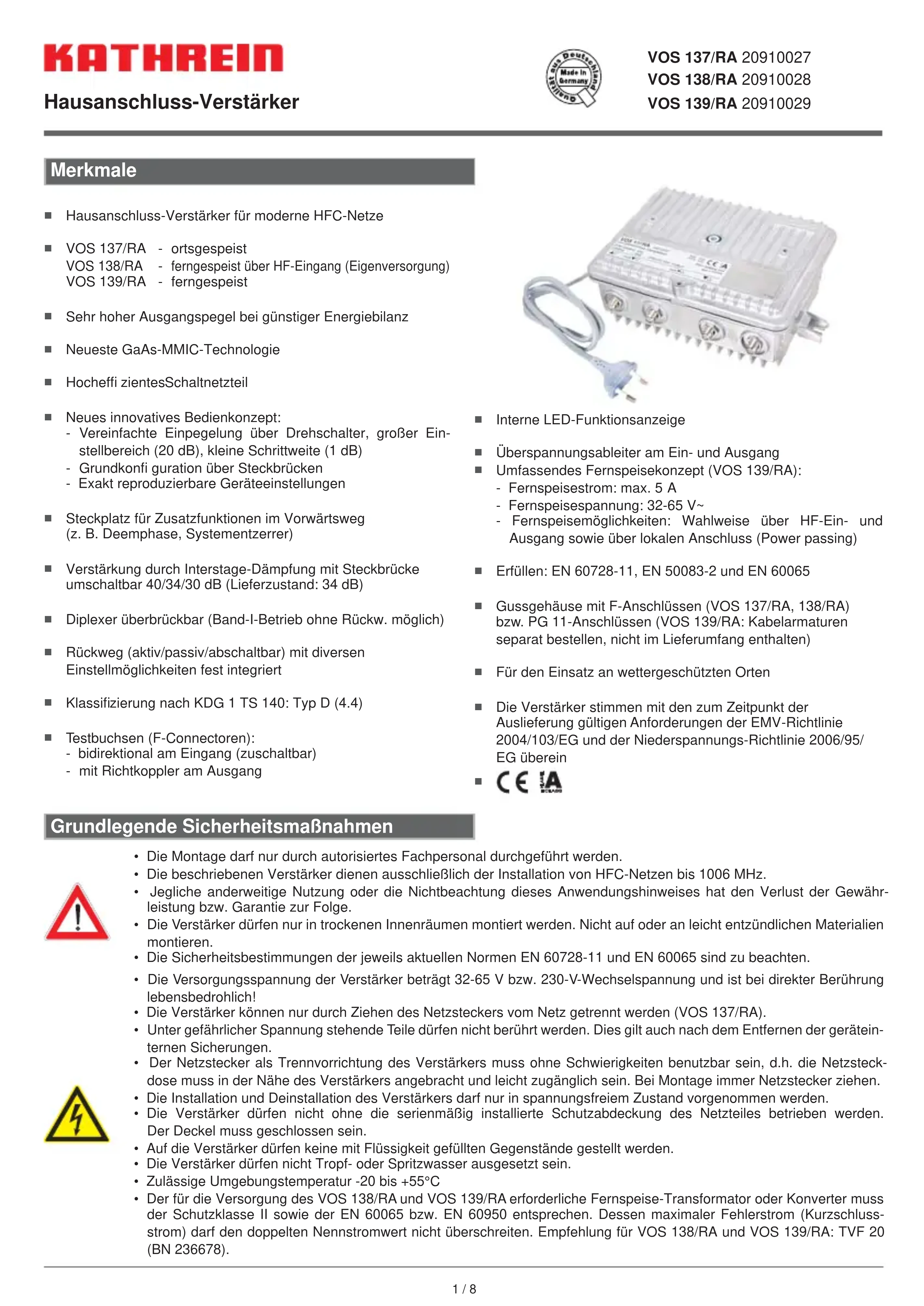

MODE D'EMPLOI VOS 137RA KATHREIN

■ Amplificateurs de raccordement domestique pour réseaux HFC modernes
■ VOS 137/RA - à alimentation locale VOS 138/RA - à téléalimentation par entrée HF (propre alimentation)

VOS 139/RA - à téléalimentation

■ Très haut niveau de sortie avec un bilan énergétique favorable
■ Technologie GaAs-MMIC de pointe
■ Bloc d'alimentation haute effi cacité
■ Nouveau concept d'utilisation innovant :

• Ajustement aisé par commutateur rotatif, grande plage de réglage (20 dB), pas réduit (1 dB)
• Confi guration de base par straps enfi chables
• Reproductibilité précise des réglages de l'appareil

■ Emplacement pour fonctions additionnelles sur la voie aller (par ex. désaccentuation, correction de distorsion système)
■ Gain commutable par atténuation interétage avec strap enfi chable 40/34/30 dB (à la livraison : 34 dB)
■ Diplexeur pontable (mode bande I sans voie retour possible)
■ Voie retour (active/passive/désactivable) intégrée avec diverses possibilités de réglage
■ Classification selon KDG 1 TS 140 : type D (4.4)

■ Prises de test (connecteurs F) :

• bidirectionnelles en entrée (commutables)
• avec coupleur directionnel en sortie

■ Affi chage de fonctionnement LED interne
■ Parasurtension en entrée et sortie
■ Concept complet de téléalimentation (VOS 139/RA) :

• Courant de téléalimentation : max. 5 A
• Tension de téléalimentation : 32-65 V\~
• Possibilités de téléalimentation : au choix par entrée et sortie HF ainsi que connexion locale (Power passing)

■ Conformes à : EN 60728-11, EN 50083-2 et EN 60065
- Boîtier en fonte avec connecteurs F (VOS 137/RA, 138/RA) ou PG 11 (VOS 139/RA : éléments de raccordement non fournis, à commander séparément)
■ Pour une utilisation dans des endroits protégés des intempéries
■ Les amplificateurs sont, au moment de la livraison, conformes aux spécifications de la directive CEM 2004/103/CEE et de la directive basse tension 2006/95/CEE

CEIA

Mesures fondamentales de sécurité

• Le montage doit être effectué uniquement par un personnel agréé.
• Les amplificateurs décrits servent uniquement à l'installation de réseaux HFC jusqu'à 1006 MHz.
• Tout autre usage, de même que le non respect des présentes consignes, entraînera l'annulation de la garantie.
• Les amplificateurs ne doivent être montés que dans des environnements intérieurs secs. Ne pas les installer sur ou à proximité de matériaux facilement infl ammables.
• Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
• La tension d'alimentation des amplificateurs est de 32-65 ou 230 V (tension alternative) et elle représente un danger de mort en cas de contact direct !
• Les amplificateurs ne peuvent être débranchés du secteur qu'en retirant la fiche d'alimentation (VOS 137/RA).
• Ne pas toucher les pièces sous tension dangereuse. Ceci est valable même après le retrait des fusibles internes de l'appareil.
• La fiche secteur, en tant que dispositif de coupure de l'amplificateur, doit être utilisable sans difficulté, c'est pourquoi la prise de courant doit se trouver à proximité de l'amplificateur afin d'être facilement accessible. Lors du montage, toujours débrancher la fi che secteur.
• L'installation et la désinstallation de l'amplificateur peuvent uniquement être effectuées lorsqu'il est hors tension.
• Les amplificateurs ne doivent pas être utilisés sans le capot installé de série du bloc d'alimentation. Le couvercle doit être fermé.
• Ne poser aucun objet contenant du liquide sur les amplificateurs.
• Préserver les amplificateurs des gouttes ou des projections d'eau.
• Température ambiante admissible -20 à +55°C
• Le transformateur de téléalimentation nécessaire à l'alimentation du VOS 138/RA et du VOS 139/RA ou le convertisseur doit être conforme à la classe de protection II ainsi qu'aux normes EN 60065 ou EN 60950. Son courant de défaut maximal (courant de court-circuit) ne doit pas excéder le double de l'intensité nominale. Recommandation pour VOS 138/RA et VOS 139/RA : TVF 20 (BN 236678).

Instructions d'installation pour appareils avec téléalimentation (VOS 138/RA, VOS 139/RA)

Selon EN 60728-11, les tensions de téléalimentation jusqu'à max. 65 V CA sont admises. Les tensions supérieures à 50 V CA sont déjà considérées dangereuses en cas de contact. En tant que telle, elle ne doit pas être accessible aux profanes mais uniquement à des personnes formées aux principes électrotechniques, par le biais d'un outillage adapté.

Toute coupure du blindage (conducteur extérieur) du câble coaxial d'alimentation, quel qu'en soit l'endroit, peut rendre le boîtier métallique de l'appareil conducteur par le biais du conducteur intérieur et du circuit (risque en cas de contact !). C'est pourquoi le raccordement du conducteur extérieur ne doit jamais être coupé avant le raccordement du conducteur intérieur du câble d'alimentation (pour des raisons de sécurité, toujours déconnecter la téléalimentation). Faire preuve d'une extrême prudence pour raccorder le conducteur extérieur (respecter les consignes du fabricant !).

Mesures de protection à appliquer

Liaison équipotentielle par connexion PA locale (PA = liaison équipotentielle)

Sur la borne PA de l'appareil, il faut établir une liaison supplémentaire avec un point à la terre à l'aide d'un conducteur d'une section minimale de 4 mm² Cu. Cette liaison peut par ex. être réalisée à l'aide d'un rail PA existant côté bâtiment ou avec une prise de mise à la terre locale.

Si cette mesure s'avère impossible, recourir à l'une des mesures de protection suivantes :

a) Compensation de potentiel par la section minimale du câble coaxial

Il faut garantir que le câble coaxial de téléalimentation présente en permanence (à partir du point d'alimentation) un diamètre de conducteur extérieur d'au moins 4 mm ^2 (Remarque : les câbles blindés ne présentent normalement pas cette section).

ou

b) Compensation de potentiel par raccordement de plusieurs câbles

S'assurer qu'un moins un autre câble coaxial est, dans son cheminement, raccordé au blindage et en permanence au potentiel de la terre.

ou

c) Compensation de potentiel dans le volume d'accessibilité au toucher

Une compensation de potentiel doit être effectuée dans le volume d'accessibilité de l'appareil, c'est-à-dire dans un cercle de 2,50 m. Pour ce faire, il faut que dans cette zone, tous les composants conducteurs soient reliés à l'appareil par un conducteur Cu de 4 mm ^2 minimum.

ou

d) Protection contre les contacts par l'installation dans des zones protégées

Installer les appareils téléalimentés dans une zone protégée. Un avertissement de danger correspondant doit signaler le risque de présence de la tension d'alimentation dans le châssis de l'appareil en cas de défaut (par ex. représentation d'un éclair et « Danger, ne pas toucher en cas de panne »). Les câbles allant directement à l'abonné doivent dans ce cas être munis d'une séparationgalvanique du conducteur extérieur.

ou

e) Limiter la tension de téléalimentation maxi. à 50 V CA

La tension de téléalimentation dans l'installation ne doit pas dépasser un maximum de 50 V CA.

En cas d'alimentation de plusieurs VOS 139/RA (via un raccordement direct), veiller impérativement à ce que la polarité soit correcte !

Danger de court-circuit !

Accessoires disponibles en option

■ Correcteur de désaccentuation : ERD 810, ERD 813, ERZ 940
■ Correcteur de préaccentuation : ERZ 630, ERS 800
■ Eléments de raccordement pour EMP 26, EMP 28, EMP 34, câbles : EMP 35
■ Transformateur de TVF 20 téléalimentation :

Prises de test

Prise de test en entrée de l'amplifi cateur 5-1006 MHz bidirectionnelle (commutable)	dB -20
Prise de test en sortie de l'amplifi cateur 5-1006 MHz avec coupleur directionnel	dB -20
Des signaux de test peuvent être injectés pour la voie retour dans la prise de test de sortie.

Montage

Appareil sous tension !

Lors du montage, toujours déconnecter la tension de téléalimentation oui débrancher la fiche du secteur. Respecter les prescriptions de sécurité suivant EN 60728-11, EN 60065 et EN 60950.

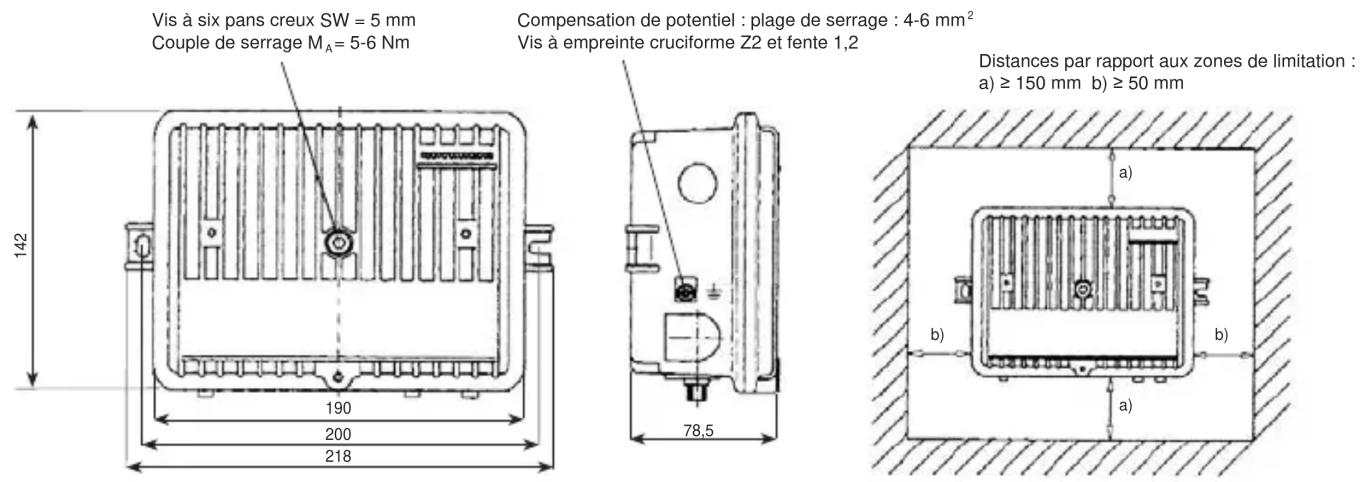

L'amplificateur doit être orienté à la verticale avec l'entrée du câble installée vers le bas. L'aération doit être assurée de tous les côtés. Le montage doit être exécuté conformément à la norme EN 60728-11.

Le réseau d'abonné doit être mis à la terre conformément à la norme même pour le cas où l'amplificateur serait démonté. Les travaux de maintenance doivent être exclusivement exécutés par un personnel qualifié.

• Afin de respecter les caractéristiques électriques et mécaniques, respecter les couples prescrits.
• Fixation murale par des vis de scellement avec diamètre de filet de 5-6 mm

Si le diamètre du conducteur interne est supérieur à 1,2 mm ou en présence de bavures, les connecteurs femelles de l'appareil sont susceptibles d'être endommagés.

Dépassement max. 2 mm Couple de serrage max. 3,5 Nm (risque de forçage) Diamètre 0,6-1,2 mm sans bavures

Montage des éléments de raccordement de câble HF (VOS 139/RA)

Lors du montage des éléments de raccordement de câble HF (PG 11) observer les instructions du fabricant des éléments.

Consigne de sécurité :

Une tension de téléalimentation peut déjà être présente dans le câble HF !

Déroulement du montage :

1) Dévisser entièrement la borne pour le conducteur intérieur
2) Visser l'élément de raccordement PG 11
3) Serrer la borne de conducteur intérieur ( M_A = 1-1,2 Nm)

Outils nécessaires :

• Tournevis pour vis à six pans creux SW 5 (couvercle du boîtier), M _A : 5-6 Nm
• Tournevis pour vis à six pans creux SW 2 (borne pour conducteur intérieur)
• Clé à fourche SW 22 (élément PG 11)

Ø1.1-2.2mm PG 11 8 19 ± 1

Adaptateur PG 11

Couper le conducteur intérieur à la longueur prescrite et éliminer les bavures. Un conducteur intérieur de longueur supérieure peut être source de défaut.

Eléments de commande et emplacements (fi g. VOS 139/RA)

Filetage PG 9 pour le raccordement d'un passe-câble fi leté IP 54 (pour VOS 139/RA téléalimentation par câble externe - non fourni)

Borne pour tension de téléalimentation (unique- ment VOS 139/RA)

raccordement té IP 54 léalimentation on fourni) e ue- Vos 137/RA : T800mA/E/250 V VOS 139/RA : T2AH/250 V VOS 138/RA : T2AH/250 V sur la position « A » LED (Fonction bloc d'alimentation) VOS 139/RA : T6,3AH/250 V Voie aller Downstream Voie retour Upstream Option A 10 10 10 6 0 20 0 20 0 6 10 0 20 KATHREIN actif/active passif/passive arrêt/off Marchen/on Tout 1 -20 dB 0 3 6 Test 2 -20 dB (°) 4x 85-1006/5-65 MHz 47-1006 MHz Borne d'équipotentialité

Entrée Prise de test 1 Prise de test 2 Sortie

Position « A » et « B » : emplacement des fusibles pour téléalimentation

VOS 138/RA :

- Fusible T2AH/250 V avec fixation en position « A » pour la protection du bloc secteur

VOS 139/RA :

• 2 fusibles T6,3AH/250V avec fixations (fournis)
- Fusible en position A : téléalimentation par l'entrée
- Fusible en position B : téléalimentation par la sortie
- Les deux fusibles en position A et B : téléalimentation par l'entrée ou la sortie avec alimentation de passage

Les fusibles de téléalimentation servent d'éléments de raccordement.

Voie aller Downstream Voie retour Upstream Option A (*) X2 X1 * * X7 Marche/on arrêt/off X11 X5X12 10 20 0 10 20 S1 S2 X6 10 20 X3 X10 0 3 6 X8 actif/active passif/passive arrêt/off Test 1 -20 dB X9 Test 2 -20 dB X3 B (*) 4x 85-1006/5-65 MHz 47-1006 MHz

Aperçu des éléments de réglage

La configuration de base de l'appareil se fait à l'aide de straps enfichables :		Elément	Etat de livraison
Mode de fonctionnement :	Fonctionnement uniquement avec voie aller, y compris bande I (47-1006 MHz) ou X1, X2, X3, X4
	Fonctionnement avec voie retour (5 – 65 MHz) et voie aller (85-1006 MHz) X
Voie aller : Réglage du gain (40 / 34 / 30 dB) par atténuation interétage X5 34 dB
		Réglage de la préaccentuation interétage (0 / 6 dB) X6 6 dB
Voie retour :	Réglage du mode de fonctionnement de l'amplificateur de retour : actif / passif / désactivé	X7, X8	désactivé
	Commutation d'une atténuation (10 dB) en entrée de l'amplificateur de retour	X9	10 dB
	Réglage de la préaccentuation interétage (0 / 3 / 6 dB)	X10 0 dB
Prise de test 1 :	La prise de test 1 doit être commutée pendant la mesure.	X11	désactivée
Option :	Emplacement pour fonctions supplémentaires sur la voie aller	X12	pont 0
L'ajustement de l'amplificateur se fait à l'aide de commutateurs rotatifs :
Voie aller :	Réglage de l'atténuation en entrée de l'amplificateur (0 – 20 dB par pas de 1 dB)	S1	20 dB
	Réglage de la correction en entrée de l'amplificateur (0 – 20 dB par pas de 1 dB)	S2	0 dB
Voie retour :	Réglage de l'atténuation interétage (0 – 20 dB par pas de 1 dB)	S3	0 dB

Mise en service

Avant de mettre l'amplificateur sous tension, c'est-à-dire avant la commutation du chemin de téléalimentation délivrant la tension ou le raccordement d'un transformateur de téléalimentation, il convient de s'assurer que :

1. Les raccords de câbles HF sont correctement montés et reliés aux entrées et sorties de l'amplificateur
2. Les fusibles (= éléments de raccordement) sont enfichés sur les chemins HF, sur lesquels la tension de téléalimentation planifiée doit être transférée ou qui à ce moment peut déjà être transférée (suivant le cas, travaux de montage sur le point d'amplification suivant).

La mise en service de la tension de téléalimentation CA pour les VOS 138/RA et VOS 139/RA ne doit être effectuée que lorsque l'amplificateur a été complètement monté, c'est-à-dire lorsque les connexions HF et la liaison équipotentielle ont été raccordées.

Le raccordement d'une tension de téléalimentation externe pour le VOS 139/RA (Power passing) s'effectue par la borne dans la chambre du bloc d'alimentation (max. 5 A).

N'utiliser que des fusibles et des câbles réseau de rechange d'origine !

■ Fusibles de rechange :

T 800mA E 250 V BN 094 070

T 2AH 250 V BN 094 039

T 6,3AH 250 V BN 094 078

Si un transformateur de téléalimentation alimente plusieurs amplifi cateurs, veiller impérativement à ce que la polarité soit correcte ! Danger de court-circuit !

Les pièces de rechange sont à commander auprès de :

Avant de changer le fusible de l'alimentation secteur ou les fusibles de téléalimentation (= éléments de raccordement), toujours débrancher la fiche secteur ou couper la tension de téléalimentation !

Téléalimentation (VOS 138/RA, VOS 139/RA)

Caractéristiques techniques

Type VOS 137/RA VOS 138/RA VOS 139/RA
Référence 20910027		20910028	20910029
Voie aller
Plage de fréquence 1) MHz 47/85-1006 47/85-1006 47/85-1006
Gain dB 40/34/30 40/34/30 40/34/30
Plage de réglage régulateur d'atténuation		dB	0-20	0-20	0-20
Plage de réglage correcteur 2)		dB	0-20	0-20	0-20
Plage de réglage atténuation interétage		dB	0/6/10	0/6/10	0/6/10
Plage de réglage correcteur interétage		dB	0/6	0/6	0/6
Niveau de service maximal à 862 MHz 3) avec 6 dB de préaccentuation interétage (60-dB-CTB/CSO)		dBμV	113/116	113/116	113/116
Facteur de bruit (atténuation interétage 0/6/10 dB)		dB	typique 6/7/7	typique 6/7/7	typique 6/7/7
Voie retour
Plage de fréquence		MHz 5-65	5-65	5-65
Gain	actif	dB	30	30	30
	passif	dB	-2	-2	-2
Plage de réglage atténuation d'entrée		dB	0/10	0/10	0/10
Plage de réglage atténuation interétage		dB	0-20	0-20	0-20
Plage de réglage correcteur interétage		dB	0/3/6	0/3/6	0/3/6
Niveau de sortie max. (60 dB IMA2/IMA3)		dBμV	107/116	107/116	107/116
Capacité de modulation KDG 1 TS 140 (pleine charge du système)		dBμV 120	120	120
Facteur de bruit		dB	typique 5	typique 5	typique 5
Intensité du niveau d'entrée (CINR avec 50 dB, EN 60728-3 ; 4.7)		dBμV/Hz -10	-10	-10
Plage dynamique (EN 60728-3 ; 4.7)		dB	17	17	17
Prises de test (connecteur F)
En entrée de l'amplificateur (5-1006 MHz, bidirectionnelle)		dB	-20	-20	-20
En sortie de l'amplificateur (5-1006 MHz, avec coupleur directionnel)		dB	-20	-20	-20
Bloc d'alimentation
Tension nominale d'entrée		V~	230	32-65	32-65
Puissance nominale d'entrée typique 4)
Voie retour passive ou désactivée		W	13	14	14
Voie retour active		W	14	15	15
Généralités
Impédance entrée/sortie		ohms	75	75	75
Connexions HF			Connecteur F	Connecteur F	PG 11
Charge admissible courant de téléalimentation		A	-	-	5
Rapport bruit-modulation (voie aller/retour)		dB	-	-	70/60
Classe de protection			II	-	-
Degré de protection (selon EN 60529) 5)			IP 54	IP 54	IP 54
Plage de températures		°C	-20 à +55	-20 à +55	-20 à +55
Dimensions		mm	218 x 150 x 80	218 x 150 x 80	218 x 150 x 80
Unité d'emballage/Poids		u./kg	1 (10)/1,30	1 (10)/1,30	1 (10)/1,30
Classification selon KDG 1 TS 140			type D (4.4)	type D (4.4)	type D (4.4)

1) Plage de fréquences à partir de 47 MHz sans utilisation de voie retour

2) Point de rotation à 862 MHz. De 862 à 1006 MHz, forme plate pour l'utilisation dans des systèmes 1 GHz

3) Selon EN 60728-3 ; grille CENELEC avec 42 porteuses

4) VOS 138/RA et VOS 139/RA : la puissance nominale d'entrée dépend de la tension d'alimentation en fonctionnement via la résistance du câble

5) Utilisation à l'extérieur uniquement dans une armoire de protection contre les intempéries

Schéma fonctionnel (VOS 139/RA)

    I["Test 1 bidirectionnel -20 dB"] --> J["actif passif arrêt"]
    J --> K["Preemphase"]
    K --> L["Atténuation"]
    L --> M["Inter-étage"]
    M --> N["Actif passif arrêt"]
    N --> O["Atténuation"]
    O --> P["Output"]

    Q["VOS 137/RA : T800mA/E / 250V Fusible de l'alimentation secteur VOS 138/RA: T2AH / 250V sur la position"]
    R["VOS 139/RA : T2AH / 250V"]
    S["SNT"] --> T["Output"]

    U["Entrée"] --> V["Extralyst"]
    V --> W["Transistor"]
    W --> X["Inverter"]
    X --> Y["Output"]

    Z["Selecteur rotatif = sélecteur"]
    AA["VOS 138/RA : Fusible de l'alimentation secteur T2AH / 250V"]
    AB["VOS 139/RA : Commutation téléalimentationT6.3AH / 250V"]
    AC["VOS 139/RA : Commutation téléalimentationT6.3AH / 250V"]

Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'équipements électriques et électroniques, être éliminés comme il se doit.
Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte officiel spécialement prévu à cet effet.

936.4208/A/ZWT/0512/f - Sous réserve de modifi cations !

Características
