CPAE150W - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Colonne d'extension avec protège-câble
Usage	Support pour écran
Matériau	Non précisé
Couleur	Non précisé
Longueur	Non précisé
Largeur	Non précisé
Hauteur	Non précisé
Poids	Non précisé
Protection des câbles	Oui, avec cache-câble intégré
Compatibilité	Supports d'écran compatibles
Installation	Facile, instructions fournies
Fixation	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé
Origine	Non précisé

FOIRE AUX QUESTIONS - CPAE150W Chief

Quel est le poids maximum supporté par le Chief CPAE150W ?

Le Chief CPAE150W peut supporter un poids maximum de 45,4 kg.

Comment installer le Chief CPAE150W sur un plafond ?

Pour installer le Chief CPAE150W sur un plafond, suivez les instructions fournies dans le manuel d'installation, en veillant à utiliser des vis et des ancrages appropriés pour une fixation sécurisée.

Est-ce que le Chief CPAE150W est compatible avec tous les projecteurs ?

Le Chief CPAE150W est compatible avec la plupart des projecteurs, mais il est recommandé de vérifier les spécifications du projecteur pour s'assurer de la compatibilité.

Comment régler l'angle du projecteur une fois installé sur le Chief CPAE150W ?

Vous pouvez régler l'angle du projecteur en utilisant les vis de réglage situées sur le support, ce qui permet d'ajuster l'inclinaison et la rotation.

Que faire si le système de montage est instable ?

Si le système de montage est instable, vérifiez que toutes les vis sont correctement serrées et que le support est bien fixé au plafond. Si le problème persiste, consultez le manuel pour des instructions supplémentaires.

Comment nettoyer le Chief CPAE150W ?

Pour nettoyer le Chief CPAE150W, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Où trouver les pièces de rechange pour le Chief CPAE150W ?

Les pièces de rechange pour le Chief CPAE150W peuvent être commandées directement auprès du fabricant ou chez des revendeurs autorisés.

Quelle est la garantie du Chief CPAE150W ?

Le Chief CPAE150W est généralement couvert par une garantie limitée de 5 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du vendeur.

MODE D'EMPLOI CPAE150W Chief

Extension Columns with Cable Cover Colonnes d'extension avec protège-câble Ausziehsäulen mit Kabelabdeckung

DISCLAIMER

Milestone AV Technologies, ses filiales et entreprises associées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées auprésent document couvert tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées auprésent document sont susceptibles d'être modifiées sans aucun prévis ni obligation. Milestone ne consent aucune garantie, expresses ou implicite, au titre des informations contenues dans le présence document. Milestone ne garantit pas que les informations mentionnées au présence document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SECURITE IMPORTANTES

AVERTISSEMENT: Un AVERTISSEMENT vous indiqué qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT: Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entrainer des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installeur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT: Le dépassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'instructor de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITEE à la capacité de poids la plus)basse de tout autre élément ou accessoire utilisé dans le système de support.

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommendés par le fabricant.

AVERTISSEMENT: Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT: Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÜR

DIMENSIONS

REMARQUES :
15. LES COLONNES DE TYPE CPAE ARENDISPOINIBLES EN PLUSIEURS LONGUEURS
2. LE NUMERO DE LA PIECE INDIQUERA LA LONGUEUR
3. LA COUIEUR STANDARD LE NOIR. UN 一 S OU IN 一 W A LA FIN DU NUMERO DE LA PIECE SIGNIF RÉSPECTIVÉNEMENT ARGENT OU BLANC

EXAMPLES: CPAE030 = 30 CM DE LONG, NORI
CPA150W = 150 CM LONG, BLANC

12,7 mm (1/2") tourne-écrou

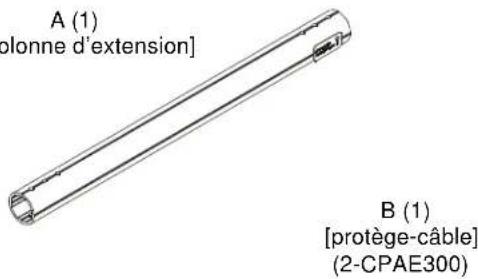

PIÉCES

A (1) [Colonne d'extension]
(CPAE-024 illustré à titre d'exemple)

INSTALLATION

IMPORTANT ! : La procédure suivante suppose que la plaque pour plafond CPA homologuée UL (non incluse) a été correctement installée en suivant les instructions fournies avec la plaque.

1. Installez la colonne d'extension de série CPAE sur la plaque pour plafond CPA homologuee UL (non incluse) en suivant les instructions fournies avec la plaque.

REMARQUE: L'installation des vis autotaraudues a tete hexagonale (incluses avec les accessoires et les supports homologuee Chief) est plus facile lorsque les vis sont bien alignées avec les trous de la colonne d'extension, et lorsqu'une perseuse et un tourne-écrou sont utilisés. Si vous n'utilise PAS de perseuse, une légere pression sera nécessaire pour faire rentrer les vis autotaraudues.

1. Fixez la colonne d'extension en suivant les instructions inclues avec la plaque pour plafond.

AVERTISSEMENT:Le depassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITEE à la capacité de poids la plus BASSE de tout autre élément ou accessoire utilisé dans le système de support.

• Installéz et fixez le support (non inclus) à l'extrémité inférieure de la colonne d'extension (A) en suivant les instructions inclues avec le support.

• Retirez l'adhesif situé à l'arrière du protège-câble (B).

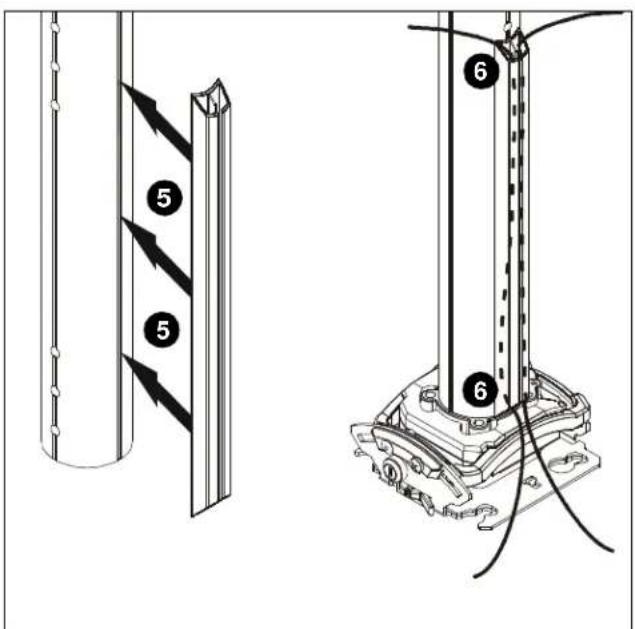

• Placez le protège-cable (B) sur la colonne (A) à l'emplacement souhaite. (voir la Figure 1)

REMARQUE: Le protège-cable (B) peut être coupé en plus petits morceaux si nécessaire. Utilisez un couteau à lame escamtable pour couper le protège-cable et placez les morceaux aux emplacements souhaités sur la colonne.

Figure 1

1. Acheminez les cables comme souhaite à travers le protège-cable (B). (voir la Figure 1)
