Bullet 2HP - Point d'accès Ubiquiti Networks - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès extérieur
Marque	Ubiquiti Networks
Modèle	Bullet 2HP
Connectivité réseau	Ethernet 10/100, PoE passif 24V
Interface de gestion	AirOS (interface Web)
Fréquence de fonctionnement	2,4 GHz
Norme sans fil	802.11 b/g/n
Puissance de sortie max	27 dBm (ajustable)
Gain d'antenne max	Configurable selon antenne externe
Alimentation	PoE passif 24V (adaptateur inclus)
Consommation électrique	8 W (typique)
Dimensions (H x D)	162 x 39 x 39 mm
Poids	300 g
Température de fonctionnement	-30 °C à 75 °C
Humidité	5 % à 95 % (sans condensation)
Montage	Fixation murale ou sur poteau (kit inclus)
Sécurité sans fil	WPA2-AES
Certifications	CE, FCC, IC
Garantie	1 an
Entretien et nettoyage	Aucun entretien particulier. Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Pièces détachées et réparabilité	Pas de pièces disponibles. En cas de panne, contacter le support Ubiquiti.

FOIRE AUX QUESTIONS - Bullet 2HP Ubiquiti Networks

Comment accéder à l'interface de gestion du Bullet 2HP ?

Connectez votre ordinateur via Ethernet avec une adresse IP statique sur le sous-réseau 192.168.1.x (par exemple 192.168.1.100). Ouvrez un navigateur et allez à l'adresse http://192.168.1.20. Utilisez le nom d'utilisateur ubnt et le mot de passe ubnt.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset situé sur l'appareil pendant environ 10 secondes jusqu'à ce que les LED clignotent. Les paramètres d'usine seront restaurés.

Quelles fréquences radio le Bullet 2HP supporte-t-il ?

Le Bullet 2HP fonctionne uniquement sur la bande de fréquence 2,4 GHz et est compatible avec les normes 802.11 b/g/n.

Quel type d'antenne puis-je utiliser avec le Bullet 2HP ?

L'appareil est doté d'un connecteur N femelle pour antenne externe. Vous pouvez utiliser une antenne directionnelle ou omnidirectionnelle avec un gain adapté à la réglementation locale.

Comment configurer le mode pont (bridge) ?

Dans l'interface AirOS, allez dans l'onglet Wireless et sélectionnez le mode Bridge. Configurez les paramètres SSID et sécurité selon vos besoins.

Quelle est la portée maximale du Bullet 2HP ?

La portée dépend fortement de l'antenne utilisée, de l'environnement et des obstacles. Avec une antenne directionnelle à fort gain, des portées de plusieurs kilomètres sont possibles en visibilité directe.

Le Bullet 2HP est-il compatible avec l'alimentation PoE ?

Oui, l'appareil utilise une alimentation PoE passive 24V. Un adaptateur PoE est généralement inclus dans l'emballage.

Comment mettre à jour le firmware du Bullet 2HP ?

Dans AirOS, allez dans l'onglet System puis Upload Firmware. Téléchargez le fichier .bin depuis le site Ubiquiti et suivez les instructions.

Que faire si j'ai oublié le mot de passe d'administration ?

Effectuez une réinitialisation d'usine en maintenant le bouton Reset enfoncé. Le mot de passe reviendra à 'ubnt'.

Le Bullet 2HP est-il adapté à une utilisation en extérieur ?

Oui, le boîtier est conçu pour résister aux intempéries. Il est recommandé de protéger les connecteurs avec du ruban auto-vulcanisant pour une étanchéité optimale.

MODE D'EMPLOI Bullet 2HP Ubiquiti Networks

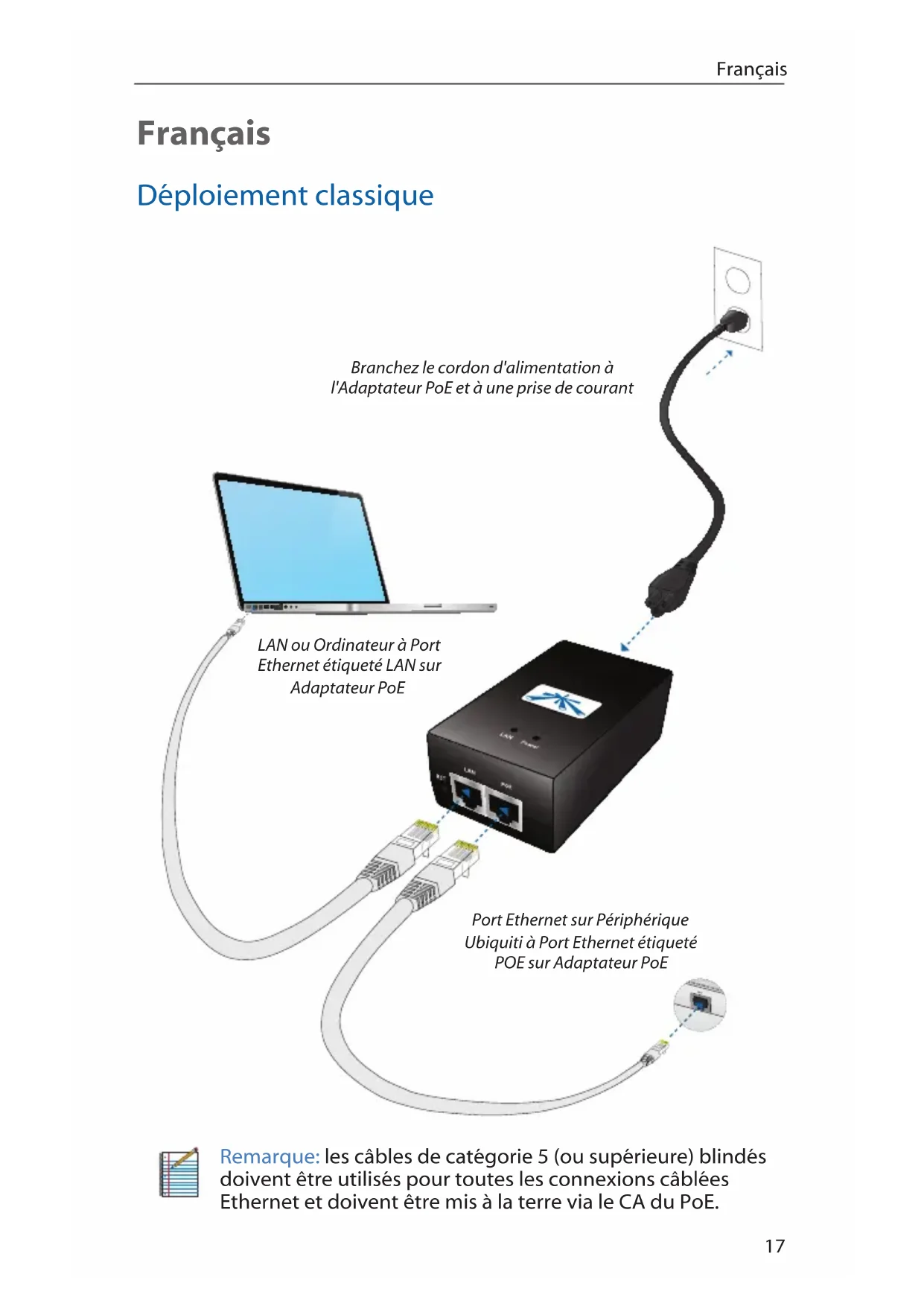

Déploiement classique

Accès à AirOS

1. Assurez-vous que votre machine hôte est connectée via Ethernet au périphérique Ubiquiti Networks (voir la page précédente).
2. Configurez l'adaptateur Ethernet sur votre machine hôte avec une adresse IP statique sur le sous-réseau 192.168.1.x (ex.: 192.168.1.100).
3. Lancez votre navigateur Web et tapez http://192.168.1.20 dans le champ d'adresse, puis appuyez sur Entrée (PC) ou Retour (Mac).

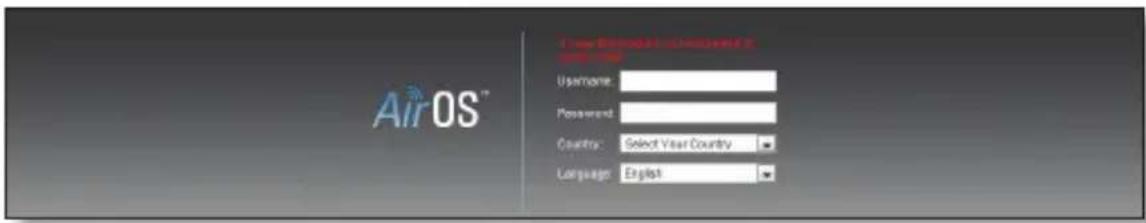

1. Saisissez « ubnt » dans les champs username (nom d'utilisateur) et Password (mot de passer). Choisissez votre pays dans la liste déroulante Select Your Country (choisisir votre pays). Vous doivent accepter les conditions d'utilisation pour pouvoir utiliser le produit. Pour ce faire, cliquez sur J'accepte les conditions d'utilisation. Cliquez sur Login (Connexion).

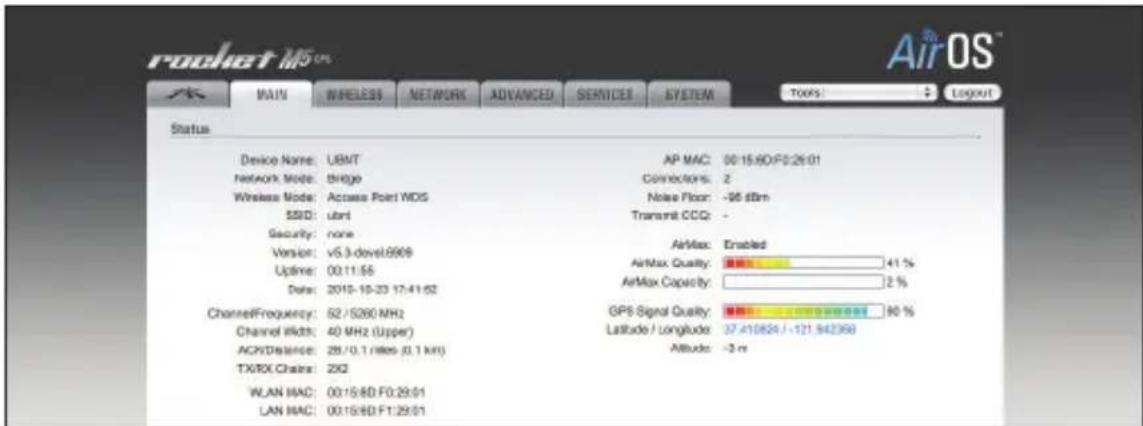

1. L'interface AirOS s'affichera, ce qui vous permettra de personneliser vos paramétres à votre guise.

Wiki et Forum Ubiquiti Networks

Ubiquiti Networks dispose d'un Wiki en ligne contenant des Manuels, des Guides et des Informations. Il se trouve à l'adresse suivante: www.ubnt.com/wiki.

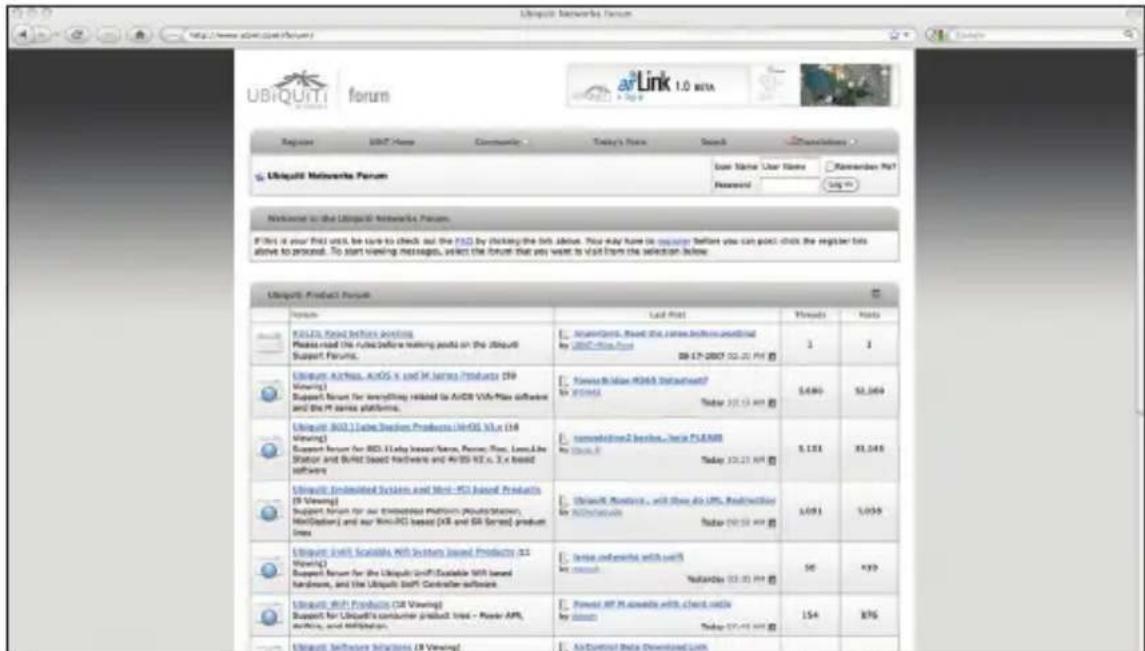

Le Forum Ubiquiti Networks constitue également une excellente ressource. Vous pouvez publier des commentaires, des questions et des réponses et consulter ceux d'autres membres du forum et d'employés d'Ubiquiti à l'adresse suivante :

www.ubnt.com/forum.

Responsabilité de conformité de l'utilisateur

Le matériel doit être installé par un professionnel. Il incombe à cet installerateur de garantir la conformité de fonctionnement du matériel aux exigences réglementaires du pays dans lequel il est installé.

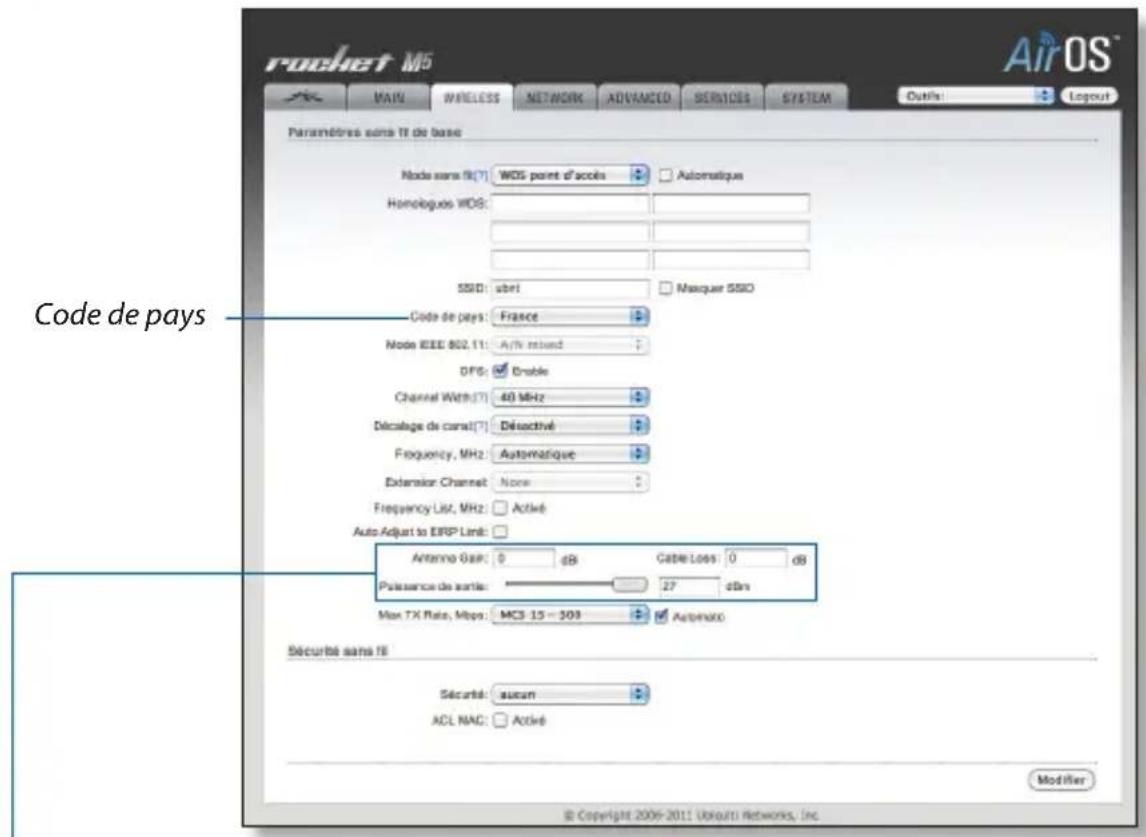

Le matériel d'Ubiquiti Networks pouvant être utilisé avec une diversité d'antennes et de cables, les champs Antenna Gain (gain d'antenne), Cable Loss (affaibissement du cable) et Output Power (puissance de sortie) sont fournis à l'installateur pour l'aider à respecter les exigences réglementaires.

Choisissez dans la liste déroulante Country Codes (codes pays) le pays dans lequel le produit est utilisé.

Remarque: Pour les pays de l'UE, le programme d'installation est nécessaire pour assurer le bon fonctionnement de radio dans les limites reglementaires PIRE. Pour l'UE, la limite maximale de pire pour un fonctionnement à 2,4 GHz est 20dBm. Pour le fonctionnement de 5 GHz, la PIRE maximalé est de 30dBm.

Garantie générale

UBIQUITI NETWORKS, Inc (« UBIQUITI NETWORKS ») déclare et garantit que les Produits fournis dans le cadre des générées seront dépourvus de tout vice matériel ou de fabrication pendant une période d'un (1) an à compter de la date de livraison par UBIQUITI NETWORKS, dans des conditions normales d'utilisation et d'exploitation. L'obligation exclusive d'UBIQUITI NETWORKS dans le cadre de la presente garantie consistera à réparer ou remplancer, à sa discrétion, tout Produit défectueux ayant cessé de fonctionner pendant la période de garantie. La présente garantie ne couvre pas les frais d'enlevement et de réinstallation de tout élément.

La présente garantie est exclusive et remplace toute autre garantie, expresses ou tacite, notamment les garanties tacites de qualite marchande et d'adEquation a un usage particulier, et toute garantie decoulant des usages et des pratiques du commerce euggard aux produits. La reparation ou le remplacement, selon les modalités stipulées dans les presentes, representeront le seul recours de l'Acheteur en cas de violation de garantie, et constitueront I'execution de toutes les responsabilités d'UBIQUITI NETWORKS quant à la qualite et aux performances des Produits. UBIQUITI NETWORKS se reserve le droit d'inspecter tous les Produits defectueux (qui doivent etre returnes par I'Acheteur a l'usine UBIQUITI NETWORKS, en fret prépaye).

Aucun Produit ne sera accepté pour remplacement ou réparation sans qu'un numéro d'autorisation de return de matériel (Return Materials Authorization - RMA) n'ait été attribué par UBIQUITI NETWORKS. Les Produits returnés sans numéro RMA ne seront pas traités et seront renvoyés à l'Acheteur en port du. UBIQUITI NETWORKS ne sera aucunement tenu de proceder à des réparations ou à un remplacement si le défaut est attribuable à une catastrophe naturelle, ou à des actes imputables à l'Acheteur, des clients de l'Acheteur ou d'autres parties (faute, néligence, usage inadapté, abus ou accident). La période de garantie de tout Produit réparé ou remplace ne sera pas prolongée au-delà du terme d'origine.

Conditions de garantie

La presente garantie s'applique uniquement dans la mesure ou:

(I) le Produit n'a pas eté soumis à un usage inadapté, une néligence ou une contrainte physique, électrique ou electromagnétique inhabituelle et n'a pas subi d'autre type d'accident;
(II) aucune modification, alteration ou addition n'a été effectue sur le Produit par des personnes autres qu'UBIQUITI NETWORKS ou que des représentants autorisés ou approvés par UBIQUITI NETWORKS;
(III) le Produit a ete correctement installe et utilise a tout moment, conformement à la documentation Produit applicable, en ce qui concerne tous les aspects matériels;
(IV) tous les câblages Ethernet utilisent des cables blindés CAT5 (ou catégorie supérieure).

Clause de non-responsabilité: UBIQUITI NETWORKS ne garantit pas que les produits soient exempts d'erreurs et qu'ils fonctionneront sans interruption. UBIQUITI NETWORKS se dégage de toute responsabilité en cas de plaintes ou de dommages, de toute nature ou description, liés aux performances du système, notamment la couverture, la sélection de produits par l'acheteur pour son application et/ou la non-conformité des produits aux exigences gouvernementales ou réglementaires.

Retours

Dans le cas peu probable où le produit serait defectieux, veuillez contacter le revendeur ou le distributeur auprès duquel vous l'avez acheté.

Italiano

Cet apparéil numérique de la classe A est confrome à la norme NMB-003 Canada.

Son fonctionnement est soumis aux deux conditions suivantes:

1. Cet apparéil ne peut pas provoquer d'interférences et
2. Cet apparéil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement du dispositif.

Pour réduire le risque d'interférence aux autres utilisateurs, l'antenne type et son gain doit être choisis de façon que l'équivalent puissance isotrope rayonnée équivalente (pire) n'est pas plus que cela autorisé pour une communication réussie.

CE Marking

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures menagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des menages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique oulectronique par les moyens de collecte indiqués par le gouvernement et lesouvocs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec lesouvocs publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez acheté le produit.

Italiano

Nous vous recommendons de protégger vos réseaux contre les environnements les plus brutaux et les décharges electrostatiques les plus dévastatrices avec un cable Ethernet Ubiquiti Networks avec blindage renforcé. Pour en savoir plus, rendez-vous sur www.ubnt.com/toughcable
