Bullet 2HP - Zugangspunkt Ubiquiti Networks - Kostenlose Bedienungsanleitung

Produkttyp	Außen-Access-Point
Marke	Ubiquiti Networks
Modell	Bullet 2HP
Netzwerkkonnektivität	Ethernet 10/100, passives PoE 24V
Verwaltungsschnittstelle	AirOS (Web-Oberfläche)
Betriebsfrequenz	2,4 GHz
WLAN-Standard	802.11 b/g/n
Maximale Ausgangsleistung	27 dBm (einstellbar)
Maximaler Antennengewinn	Je nach externer Antenne konfigurierbar
Stromversorgung	Passives PoE 24V (Adapter inklusive)
Stromverbrauch	8 W (typisch)
Abmessungen (H x D)	162 x 39 x 39 mm
Gewicht	300 g
Betriebstemperatur	-30 °C bis 75 °C
Luftfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Montage	Wand- oder Mastmontage (Kit inklusive)
WLAN-Sicherheit	WPA2-AES
Zertifizierungen	CE, FCC, IC
Garantie	1 Jahr
Pflege und Reinigung	Keine besondere Pflege. Mit einem weichen, trockenen Tuch reinigen. Lösungsmittel vermeiden.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Bei Störungen wenden Sie sich an den Ubiquiti-Support.

Häufig gestellte Fragen - Bullet 2HP Ubiquiti Networks

Wie greife ich auf die Verwaltungsoberfläche des Bullet 2HP zu?

Verbinden Sie Ihren Computer über Ethernet mit einer statischen IP-Adresse im Subnetz 192.168.1.x (z.B. 192.168.1.100). Öffnen Sie einen Browser und gehen Sie zu http://192.168.1.20. Verwenden Sie den Benutzernamen ubnt und das Passwort ubnt.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste am Gerät etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Die Werkseinstellungen werden wiederhergestellt.

Welche Funkfrequenzen unterstützt der Bullet 2HP?

Der Bullet 2HP arbeitet nur im Frequenzband 2,4 GHz und ist mit den Standards 802.11 b/g/n kompatibel.

Welchen Antennentyp kann ich mit dem Bullet 2HP verwenden?

Das Gerät verfügt über einen N-Buchsen-Anschluss für eine externe Antenne. Sie können eine Richt- oder Rundstrahlantenne mit einer für die örtlichen Vorschriften geeigneten Verstärkung verwenden.

Wie konfiguriere ich den Bridge-Modus?

Gehen Sie in der AirOS-Oberfläche zum Tab Wireless und wählen Sie den Modus Bridge. Konfigurieren Sie SSID und Sicherheitseinstellungen nach Ihren Bedürfnissen.

Wie groß ist die maximale Reichweite des Bullet 2HP?

Die Reichweite hängt stark von der verwendeten Antenne, der Umgebung und Hindernissen ab. Mit einer Richtantenne mit hohem Gewinn sind bei Sichtverbindung Reichweiten von mehreren Kilometern möglich.

Ist der Bullet 2HP mit PoE-Stromversorgung kompatibel?

Ja, das Gerät verwendet eine passive PoE 24V-Stromversorgung. Ein PoE-Adapter ist in der Regel im Lieferumfang enthalten.

Wie aktualisiere ich die Firmware des Bullet 2HP?

Gehen Sie in AirOS zum Tab System und dann zu Firmware hochladen. Laden Sie die .bin-Datei von der Ubiquiti-Website herunter und folgen Sie den Anweisungen.

Was tun, wenn ich das Administrationspasswort vergessen habe?

Führen Sie einen Werksreset durch, indem Sie die Reset-Taste gedrückt halten. Das Passwort wird auf 'ubnt' zurückgesetzt.

Ist der Bullet 2HP für den Außeneinsatz geeignet?

Ja, das Gehäuse ist witterungsbeständig. Es wird empfohlen, die Anschlüsse mit selbstvulkanisierendem Band zu schützen, um eine optimale Abdichtung zu gewährleisten.

BEDIENUNGSANLEITUNG Bullet 2HP Ubiquiti Networks

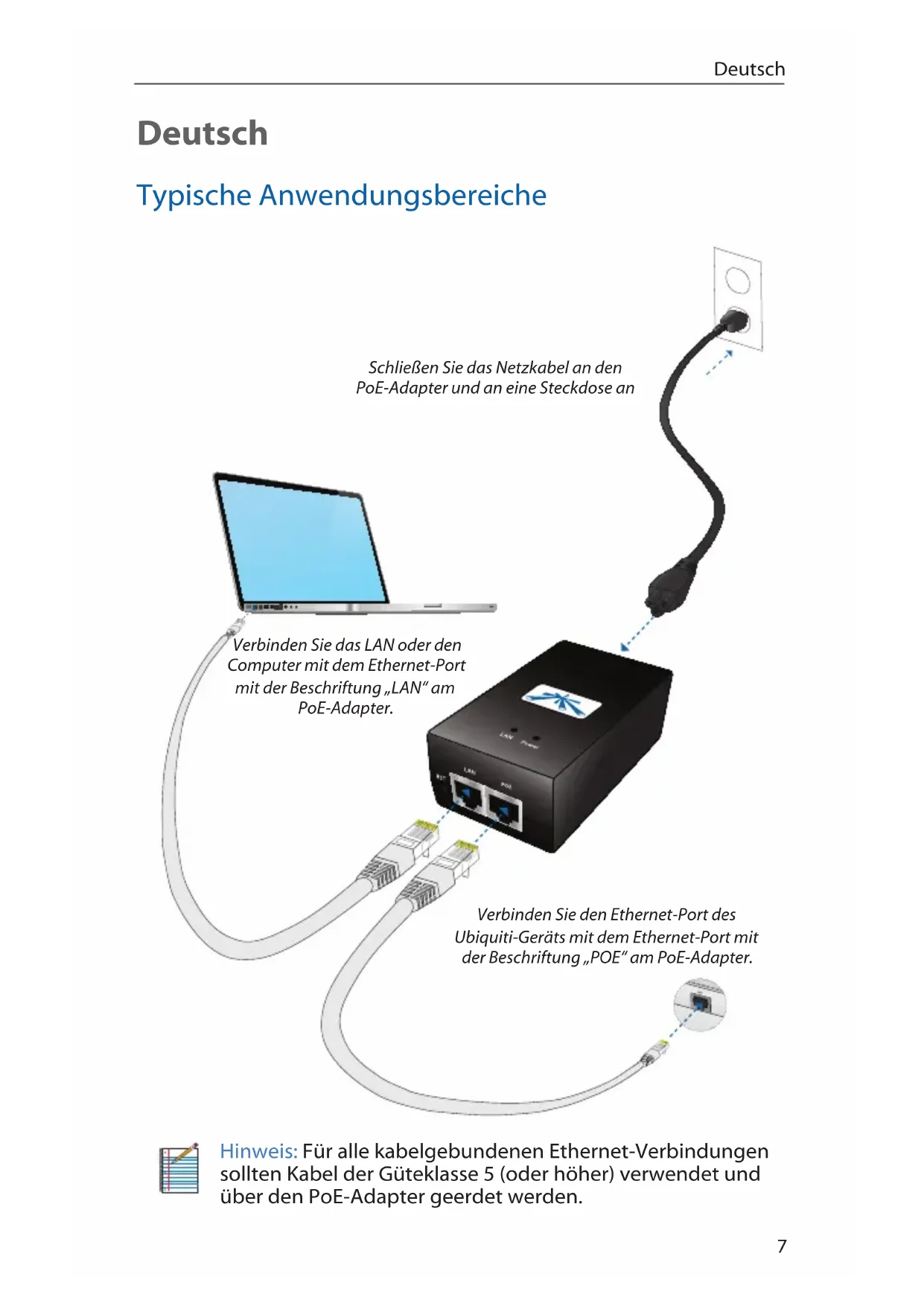

Typische Anwendungsbereiche

Hinweis: Für alle kabelgebundenen Ethernet-Verbindungen sollen den Kabel der Güteklasse 5 (oder hoher) verwendet und über den PoE-Adapter geerdet werden.

Zugriff auf das AirOS

1. Verbinden Sie den Host-Computer über Ethernet mit dem Gerät von Ubiquiti Networks (wie auf der vorangegangenen Seite dargestellt).
2. Konfigurieren Sie den Ethernet-Adapter des Host-Systems mit einer staatlichen IP-Adresse im Subnetz 192.168.1.x (z. B. 192.168.1.100).

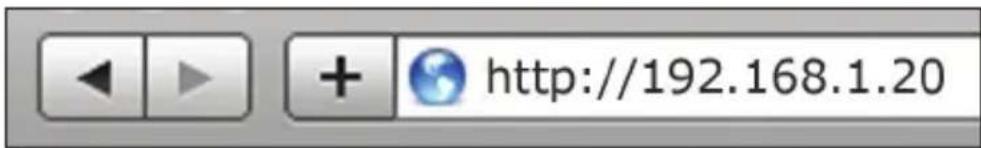

3. Starten Sie ihren Webbrowser, geben Sie in die Adresszeile http://192.168.1.20" ein und drücken Sie die Eingabetaste.

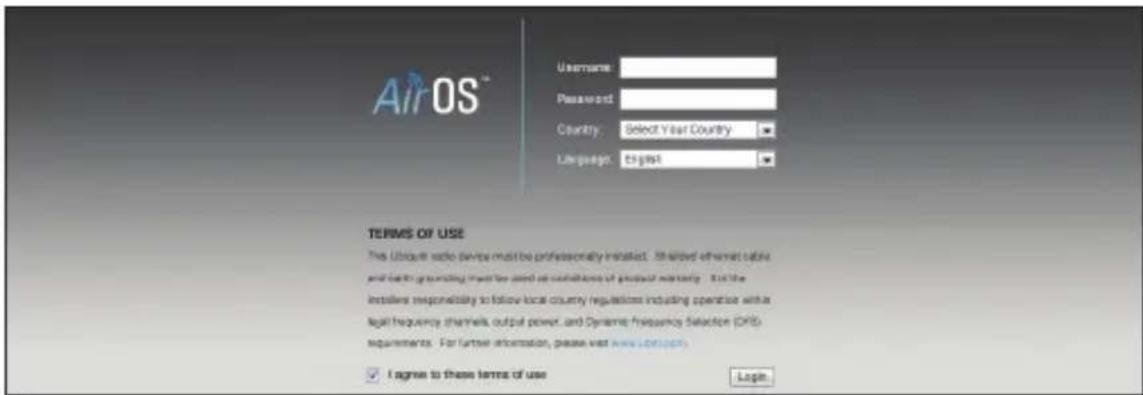

1. Geben Sie unter „Username" (Benutzername) und „Password" (Password) den Wert „ubnt" ein. Wahlen Sie in der ↓Droppn-Liste Ihr Land aus. Sie dürfen das Produkt nur verwenden, wenn Sie den Nutzungsbedingungen zustimmen. Klichen Sie dazu auf „I agree to these terms of use" (Ich stimme den Nutzungsbedingungen zu). Klichen Sie auf „Login" (Anmelden).

1. Nehmen Sie die gewünschten Einstellungen auf der AirOS-Benutzeroberfläche vor.

Ubiquiti Networks: Wiki und Forum

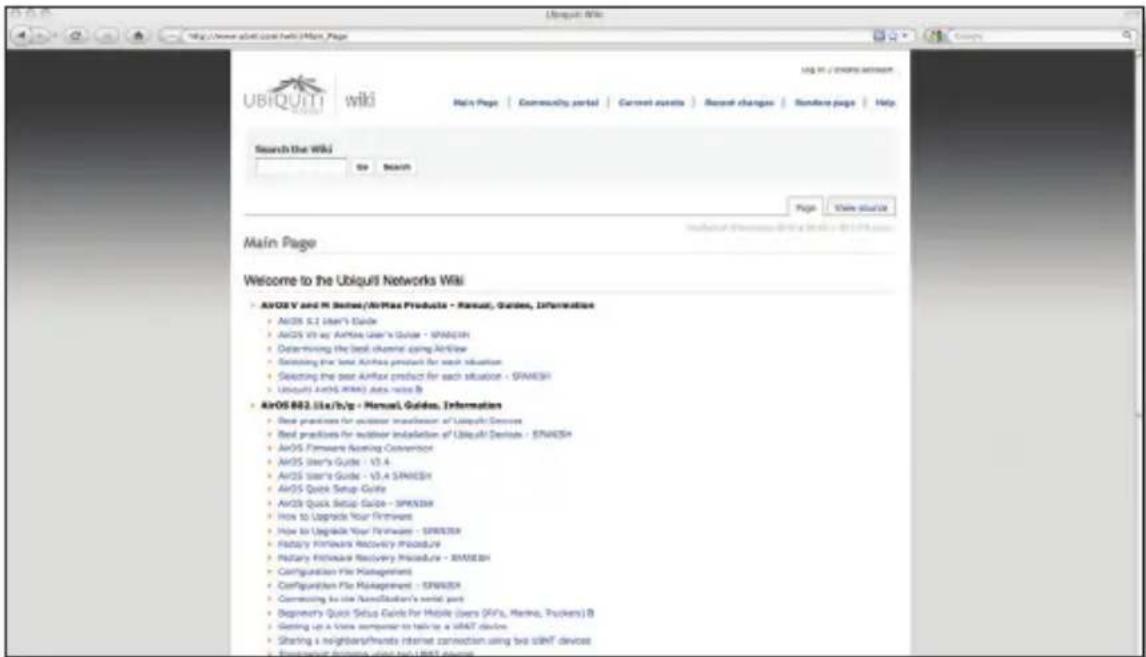

Das Online-Wiki von Ubiquiti Networks umfasst Handbucher, Anleitungen und Informationen. Sie finden es unter www.ubnt.com/wiki.

Auch das Forum von Ubiquiti Networks ist eine hilfreiche Informationsquelle. Unter www.ubnt.com/forum konnen Sie Kommentare, Fragen und Antwerten posten undlesen und sich mit anderen Forumsmitgliedern und Mitarbeitern von Ubiquiti austauschen.

Einhaltung geltender Gesetze und Auflagen

Die Geräte müssen fachgerecht installiert werden, und der Benutzer, der die Installation durchführt, muss dafür sorgen, dass die Geräte nicht gegen vor Ort geltende Gesetze und Auflagen verstoßen.

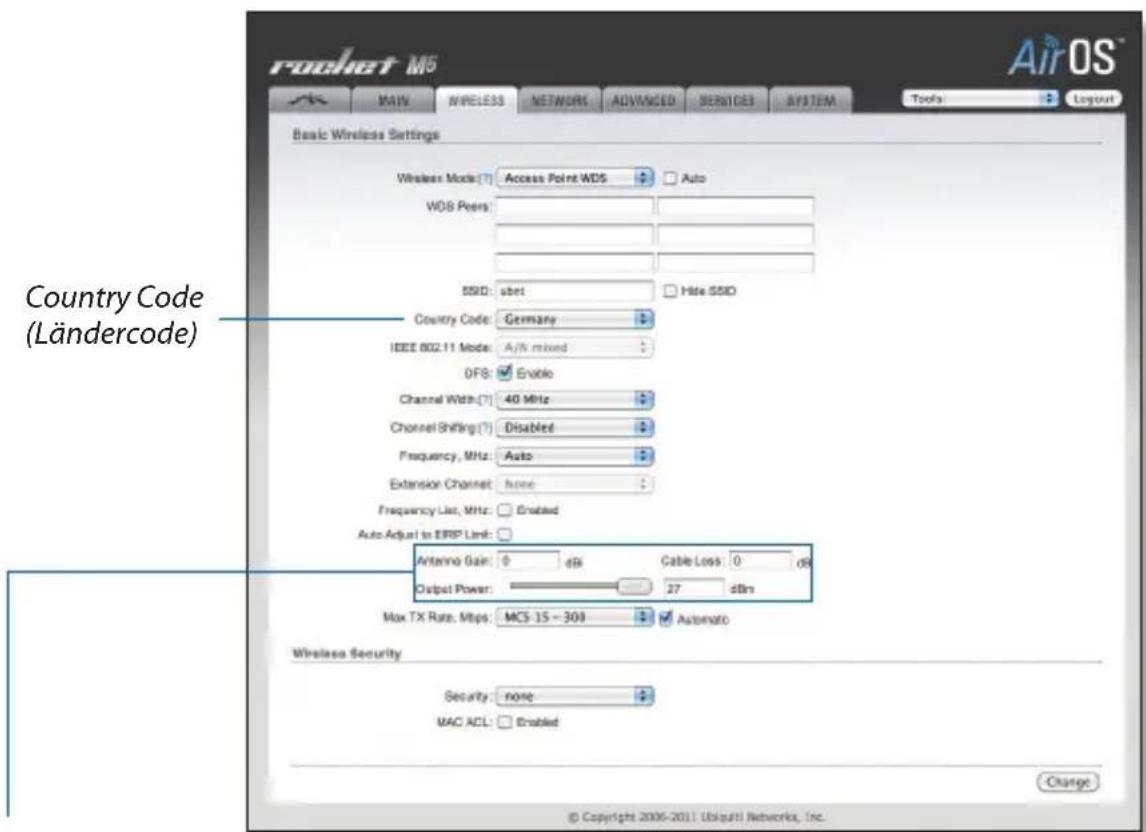

Die Produkte von Ubiquiti Networks konnen mit einer Vielzahl von Antennen und Kabeln kombiniert werden. Um die Einhaltung von Gesetzen und Auflagen zu erreichtern, haben wir die Felder „Antenna Gain" (Antennengewinn), „Cable Loss" (Kabelverlust) und „Output Power" (Abgabeleistung) eingerichtet.

Wahlen Sie in der ↓Downtown-Liste „Country Code" (Ländercode) das Land aus, in dem das Produkt verwendet werden soll.

Hinweis: Für EU-Ländern ist der Installer benötigt, um den Funkbetrieb innerhalb der EIRP gesetzlichen Grenzwerten zu gewährleisten. Für die EU ist die maximale EIRP Grenze für 2,4 GHz Betrieb 20dBm. Für 5GHz Betrieb, ist die maximale EIRP 30 dBm.

Allgemeine Garantie

UBIQUITI NETWORKS, Inc ("UBIQUITI NETWORKS") erklärt und garantiert, dass die unter dieser Garantie bereitgestellten Produkte frei von Material- und Verarbeitungsfehlern sind. Die Garantie gilt für ein (1) Jahr ab dem Datum des Versands durch UBIQUITI NETWORKS bei normalem Gebrauch und Betrieb. UBIQUITI NETWORKS einzige und ausschließlich Verpflichtung unter dieser Garantie ist im Ermessen von Ubiquity Networks die Reparatur oder der Ersatz eines defekten Produkts, das während der Garantiefrist ausfällt. Ausbau- und Wiedereinbaukosten sind nicht in dieser Garantie inbegriffen.

These ausschließlich Garantie ersetzt alle sonstigen ausdrücklichen oder stillschweigenden Garantien, auch die stillschweigenden Garantien der handelsüblichen Qualität und der Eignung für einen bestimmten Zweck sowie sümmtliche Garantien, die aus dem spezifischen oder allgemeinen Handelsbrauch im Hinblick auf die Produkte entstehen konnten. Die Reparatur oder der Erssatz wie hier beschrieben ist die einzige und ausschließlich Abhilfe des Käufers unter dieser Garantie und stellt den gesamten Umfang der Verpflichtungen von UBIQUITI NETWORKS im Hinblick auf die Qualität und Leistung der Produkte dar. UBIQUITI NETWORKS besteht sich das Recht zur Untersuchung defekter Produkte vor. (Der Käfer muss diese auf eigene Kosten an das Werk von UBIQUITI NETWORKS einschicken.)

Produkte werden nur dann zur Reparatur oder zum Umtausch angenommen, wenn eine Rücksendenummer (Return Materials Authorization, RMA) von UBIQUITI NETWORKS eingeholt worden ist. Produkte, die ohne RMA-Nummer eingesendet werden, können nicht berücksichtigt werden und gehen auf Kosten des Käufers an diesen zurück. UBIQUITI NETWORKS ist der Verpflichtung zur Erbringung von Reparaturleistungen oder Ersatzprodukten enthoben, wenn der Mangel auf eine Katastrophe oder auf Fehler, Fahrlösigkeit, unsachgemäß Verwendung, Missbrauch oder ein Missgeschick seitens des Käufers, eines Kunden des Käufers oder sonstiger Personen zugreuckfuhren ist. Die Garantiefrist für eine Reparatur oder ein Ersatzprodukt überschreitet nicht die ursprüngliche Garantiefrist.

Garantiebedingungen

These Garantie gilt nur unter den folgenden Voraussetzungen:

(I) Das Produkt wurde weder unsachgemäß oder fahrlösig verwendet noch ungewöhnlichen physischen, elektrischen oder elektromagnetischen Belastungen oder einem anderweitige Unfall ausgesetzt oder anderweitig beschädigt.
(II) Es wurden keine Anpassungen, Änderungen oder Ergänzungen am Produkt vorgenommen (es sei dess, dies erfolgte durch UBIQUITI NETWORKS, durch autorisierte Vertreter von UBIQUITI NETWORK oder anderweitig auf Anweisung von UBIQUITI NETWORKS).
(III) Das Produkt wurde ordnungsgemäß installiert und ausschließlich in Übereinstimmung mit der entsprechenden Betriebsanleitung verwendet.
(IV) Als Ethernet-Kabel werden ausschließlich abgeschirmte Kabel der Güteklasse CAT5 (oder hoher) verwendet.

Haftungsausschluss: UBIQUITI NETWORKS garantiert nicht, dass der Betrieb der Produkte frei von Fehlern oder Störungen verläuft. UBIQUITI NETWORKS haftet keinesfalls für Schäden oder Forderungen jeglicher Art im Zusammenhang mit der Systemleistung; dieser Ausschluss gilt auch für die Abdeckung, die Auswahl der Produkte durch den Käufer für die Zwecke des Käufers und/oder die Nichteinhaltung staatlicher oder amtlicher Anforderungen.

Reklamationen

Falls wider Erwarten ein Mangel auftreten sollen, wenden Sie sichitte zunachst an den Handler oder Vertrieb, bei dem Sie das Produkt erworben haben.

Espanol

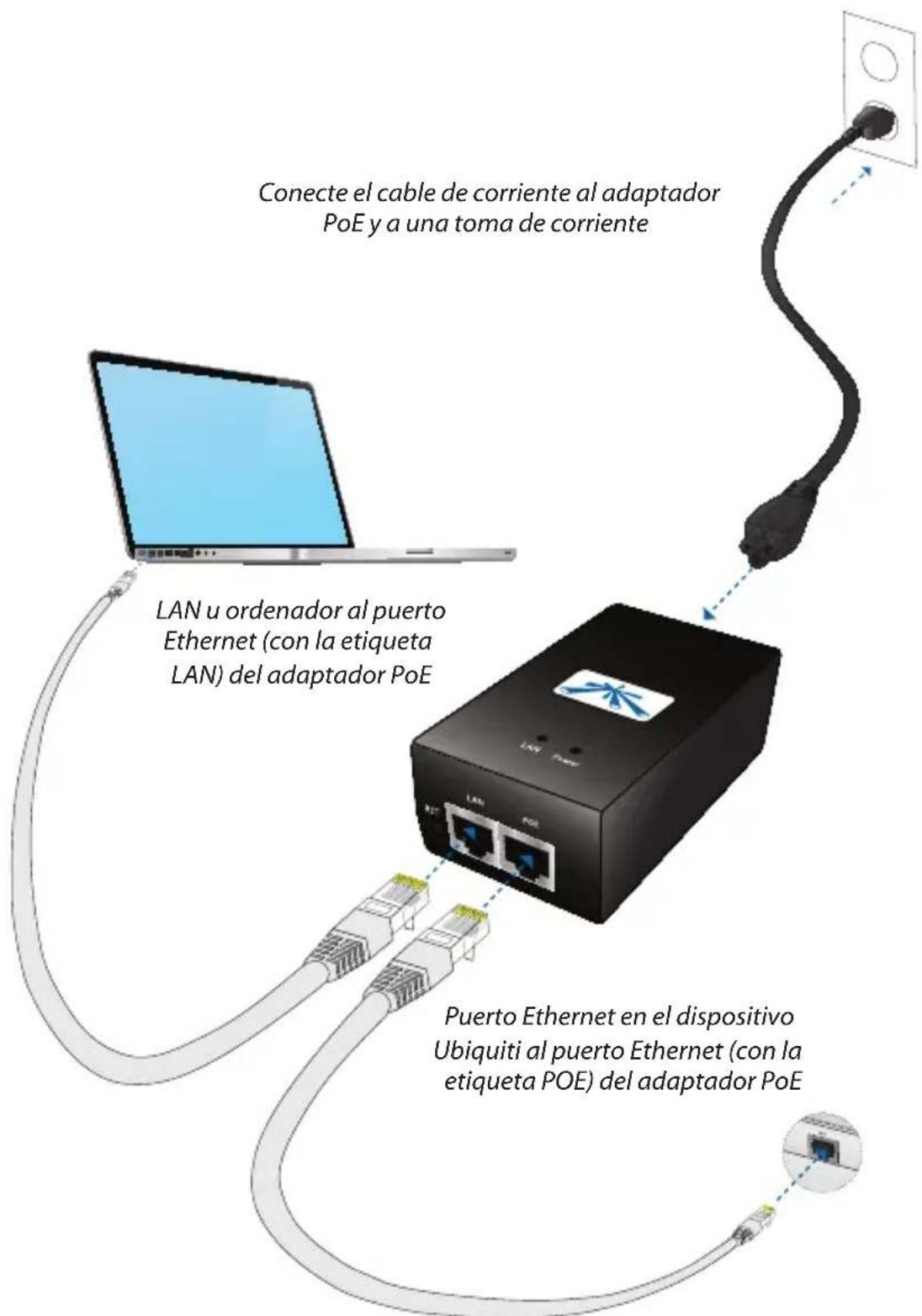

Implantación típica

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist, nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, these Gerät und andere elektrische und elektronische Geräte über die davon zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmt den Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

Espanol

Schützen Sie ihre Netzwerke vor extremen Umwelterinflüssen und verheerender elektrostatischer Entladung (ESD), indem Sie abgeschirmte Ethernetkabel in Unternehmensqualität von Ubiquiti Networks verwenden. Weitere Informationen erhalten Sie unter www.ubnt.com/toughcable
