Type de produit	Pompe à eau pour refroidissement liquide PC
Modèle	VPP655
Marque	Alphacool
Alimentation	12 V DC
Pression maximale du circuit	0,8 bar
Capacité du réservoir (Eisball)	Environ 700 ml
Hauteur maximale de la pompe installée	50 mm
Compatibilité pompes	VPP655 et VPP755
Éclairage	Bague LED aRGB avec contrôleur mini
Réglage vitesse pompe	Manuel (via pompe elle-même)
Liquides de refroidissement recommandés	Eau déminéralisée, eau distillée, eau osmosée, ou liquides Alphacool CKC / Eiswasser Crystal
Raccordements	Entrée (IN) et sortie (OUT) avec bouchon pour la troisième ouverture
Type de filetage des raccords	8 mm (peut réduire le débit)
Contenu de l'emballage	Réservoir Eisball, pompe VPP655, joint torique, outil montage, bouchon, plaque montage, bande velcro, support ventilateur, amortisseurs (x4), vis M4x5 (x4), vis M3x5 (x4), bague LED, contrôleur aRGB mini, adaptateur aRGB
Garantie (consommateur)	2 ans
Garantie (entrepreneur)	1 an
Utilisation conforme	Refroidissement de composants d'ordinateur Alphacool uniquement
Sécurité	Ne jamais démarrer sans liquide de refroidissement ; risque de brûlure ; serrer les raccords à la main ; test d'étanchéité avant mise en service

FOIRE AUX QUESTIONS - VPP655 Alphacool

Comment installer la pompe VPP655 dans le réservoir Eisball ?

Installez la pompe dans le réservoir en suivant le schéma de montage fourni. Utilisez l'outil de montage inclus. Assurez-vous que la pompe ne dépasse pas 50 mm de hauteur.

Quel liquide de refroidissement dois-je utiliser ?

Utilisez exclusivement de l'eau déminéralisée, distillée ou osmosée, ou des liquides Alphacool CKC ou Eiswasser Crystal. L'utilisation d'autres liquides annule la garantie.

Comment remplir le réservoir ?

Remplissez par l'ouverture latérale à l'aide d'un entonnoir. Le niveau optimal se situe 10 mm en dessous de l'ouverture supérieure. Après la première mise en service, le niveau baisse, ajoutez du liquide si nécessaire.

Quelle est la pression maximale du circuit ?

La pression de l'eau dans la circulation ne doit pas dépasser 0,8 bar.

Comment connecter l'éclairage aRGB ?

Placez la bague LED sur le réservoir, puis connectez-la au contrôleur aRGB mini fourni. Branchez le contrôleur à votre carte mère ou à un hub aRGB.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est correctement alimentée (12V DC) et que le circuit est rempli de liquide. Ne démarrez jamais la pompe à sec, car cela peut la détruire.

Quelle est la durée de la garantie ?

Pour les consommateurs, la garantie est de 2 ans ; pour les entrepreneurs, elle est de 1 an. La garantie s'applique avec la facture originale.

Puis-je utiliser des raccords ordinaires ?

Utilisez uniquement des raccords avec joints et serrez-les à la main. L'usage d'outils peut endommager les filetages. Les raccords de 8 mm de filetage peuvent réduire le débit.

Comment tester l'étanchéité avant installation ?

Effectuez un test d'étanchéité en remplissant le circuit hors du boîtier. Vérifiez visuellement l'absence de fuites. Ne dépassez pas 0,8 bar de pression.

Où trouver le mode d'emploi complet ?

Le mode d'emploi complet est disponible en téléchargement gratuit au format PDF sur notice-facile.com pour le modèle Alphacool VPP655.

MODE D'EMPLOI VPP655 Alphacool

• Ne convient pas aux enfants de moins de 6 ans (contient de petites pièces).
• N'allumez jamais le système sans un liquide de refroidissement. Les refroidisseurs sans liquide de refroidissement produit des très grandes chaleurnts. Il y a le risque de se brûler.
• Ne pas utiliser de liquide de refroidissement dans le refroidisseur peut détruire des composants de l'ordinateur. Assurez-vous que lors de
  l allumage la pompe demarre. Les filtages en metal en connexion avec du plastique sont susceptible a s'abimer lors de l'utilisation excessif avec des outils. Des dommages et fissures crees ainsi et les fuites du liquide de refroidissement ne sont pas couvertes par la garantie!
• Utilisez uniquement des raccords avec des joints ! Il suffit de serres ces raccords à la main! Dans des cas
  exceptionnels, l'utilisation des outils est clairément indiquée dans la notice!
  Assurez-vous du bon fonctionnement de votre matériel, ainsi que du système de refroidissement (étanchéité, pompes et ventilateurs). Si ne pas déjà fait. Vous minimisez ainsi l'effort lors de la recherche de sources d'erreurs possibles. ALPHACOOL INTERNATIONAL GMBH ne garantit pas les composants électroniques d'autres fabricants. L'installation du système de refroidissement est à vous propre risque.
• Les vis ne doivent pas être trop serrés. Si vous avez trop serré les vis, les boulons de fixation peuvent se desserrer. Le bloc de refroidissement sera mal installé dans ce vis.
• L'utilisation de raccords avec 8mm de filage peut entrainer des réductions du débit.
• Nous recommendons un test d'étanchéité avant le montage / installation du refroidisseur. La pression de l'eau
  Dans la circulation ne doit pas dépasser 0,8 bar.
  Assurez-vous que tous les composants à refroidir sont touchés par la pâte ou des pads thermiques.
• Veuillez utiliser que de l'eau déminéralisé ou ALPHACOOL CAPE KELVIN CATCHER dans cette circuit de refroidissement. Des dommages causés par des liquides inappropriés ne font dansaucen cas parti de la garantie.

Toute autre utilisation est considérée comme inappropriée et, par conséquent, dangereuse

Les composants de refroidissement d'ALPHACOOL INTERNATIONAL GMBH sont agrées pour le refroidissement de composants d'ordinateur d'ALPHACOOL. En cas d'utilisation non conforme la garantie sera annulée.

Garantie

1. Des informations, dessins techniques, illustrations, données techniques, descriptions de poids, mesure et performance contenus dans les prospects, catalogues, circulaires,annonn ou la listes de prix, ont un caractere purement informatif. Nous ne portons aucune garantie en faveur de la justesse de ces informations. Concernant le type et volume de la livraison, seulement les informations contues dans la commande et la confirmation de la commande sont déciés.
2. En cas de défaut couvert par la garantie vous etes autorises, en vertu des lois y correspondantes, de demander un remplacement, retractor du contrat ou demander une diminution du prix d'achat. La pereode de prescription de la garantie pour la marchandise livree est fixe a deux ans, au cas ou vous soyez consommateur (S13 du Code civil). Si vous etes entrepreneur, la pereode de prescription sera fixe a seulement un an (S14 du Code civil).
3. La garantie est valable qu'vec la facture originale, le ticket de caisse ou une confirmation de garantie de la part d'ALPHACOOL INTERNATIONAL GMBH.
4. L'appréciation d'ALPHACOOL INTERNATIONAL GMBH déterminera l'action entreprises, soit de réparer ou replacer le produit ou composant en défaut. Le produit ou composant remplace (défecteurs) passée dans la propriété d'ALPHACOOL INTERNATIONAL GMBH.
5. Tous les droits à la garantie sont effectuels directement par ALPHACOOL INTERNATIONAL GMBH ou ses revendeurs délégués. Si la réparation est effectuee par une personne non autorisee ou mandatee, ALPHACOOL INTERNATIONAL GMBH ne participa pas aux dépenses et ne predra aucune responsabilité, sauf si la réparation a eté avant convenu avec ALPHACOOL INTERNATIONAL GMBH au préalable.
6. Tous les cours occasionnent par une éventuelle adaptation du produit, ne sont pas prises en charge par ALPHACOOL INTERNATIONAL GMBH.

7. Les points suivants ne sont pas comprises dans la garantie d'ALPHACOOl INTERNATIONAL GMBH:
   7.1. Contrôles réguliers, maintenance et réparation ou le remplacement de pieces d'usage.
   7.2. Mauvaise utilisation ou defaults par une installation incorrecte.
   7.3. Dommages cause par orage, eau, feu, surtension, un cas de force majeure ou une guerre, raccordement defectueux au reseau, aeration insuffisante ou defectueuse ou d'autres raisons, sur lesquels ALPHACOOL INTERNATIONAL GMBH n'a pas d'influence.
   7.4. Dommages causés par le transport ou une emballage inadéquat.

8. Les droits de consommateur etant en vigeur dans le pays, par exemple des demandes envers le vendre, comme déposés dans le contrat de vente, ne sont pas touches par cette notice de garantie d'ALPHACOOL INTERNATIONAL GMBH, leurs établissements et distributeurs ne portent pas responsabilité directe ou indirect des dommages ou des pertes jusqu'à ce que des définitions légales irrétables se lui opposent.

9. ALPHACOOL INTERNATIONAL GMBH ne prend pas la garantie du fabricant des éléments et composants Electroniques. L'assemblage du refroidisseur s'effectue a vos risques.

Adressez-vous à une entreprise de traitement des déchets autorisée dans votre pays. Un traitement des déchets comme déchet domestique ou le débarrasse dans des institutionssemblables pour la collection des déchets communaux sont illicites!

CONTENU DE L'EMBALLAGE

EISBALL (Art. n°.: 15362) + EISBALL (pompe inclus, Art. n°.: 13324)

	CC
lx réservoir	lx outil pour le montage de la pompe		lx outil de bouchon
lx plaque de montage	lx bande en velcro		lx support de ventilateur
4x amortisseurs de	lx bouchon	4x vis M4x5	4x vis M3x5
lx bague LED	lx contrôleur aRGB mini		lx adapteur aRGB

EISBALL (pompe inclus, Art. No.: 13324)

Eispumpe VPP 755

I× joint torique

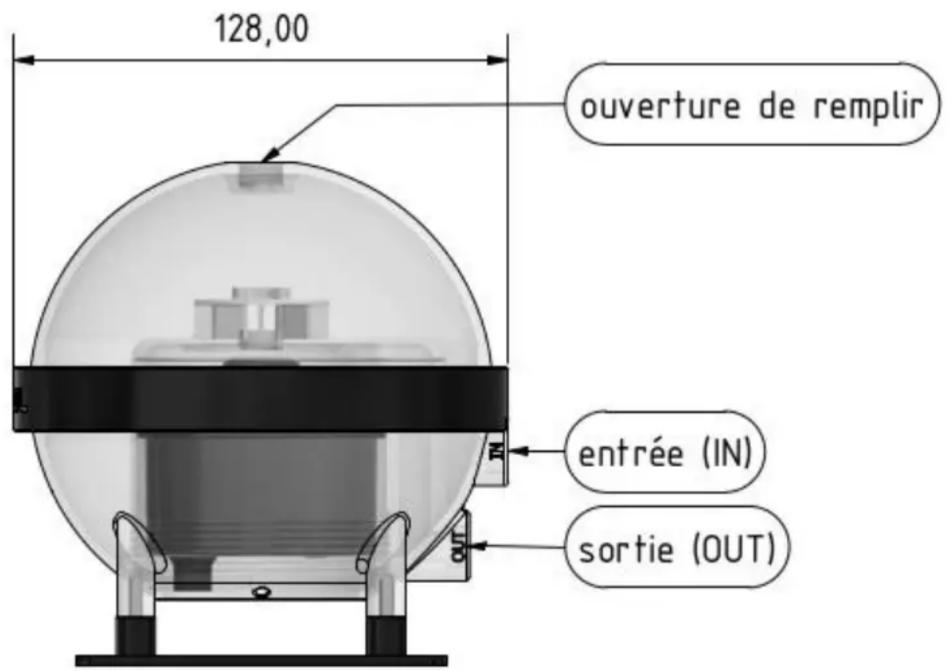

FICHE TECHNIQUE

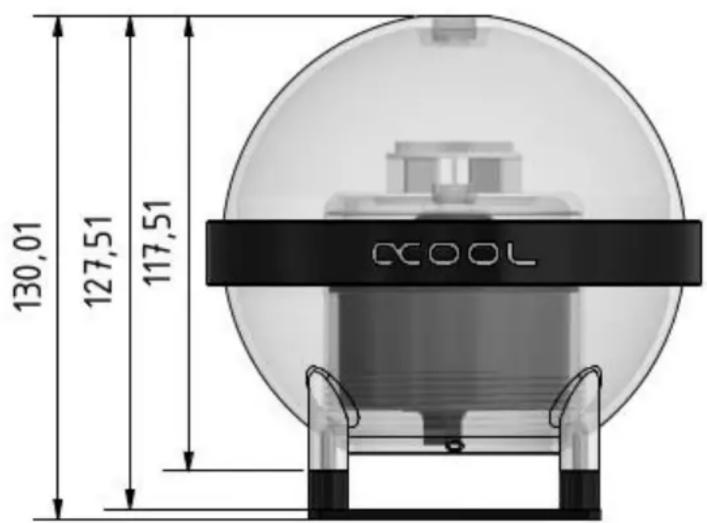

[Dimensions en mm]

3 filetages :

Capacité maximale : approx. 700 ml

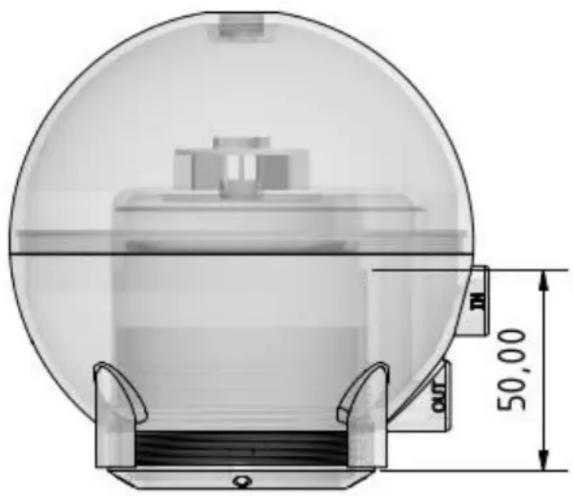

Compatibilité pompe :

La hauteur maximale de la pompe installede ne doit pas dépasser 50~mm ..

L'Eisball est compatible avec la VPP655 et la VPP755 !

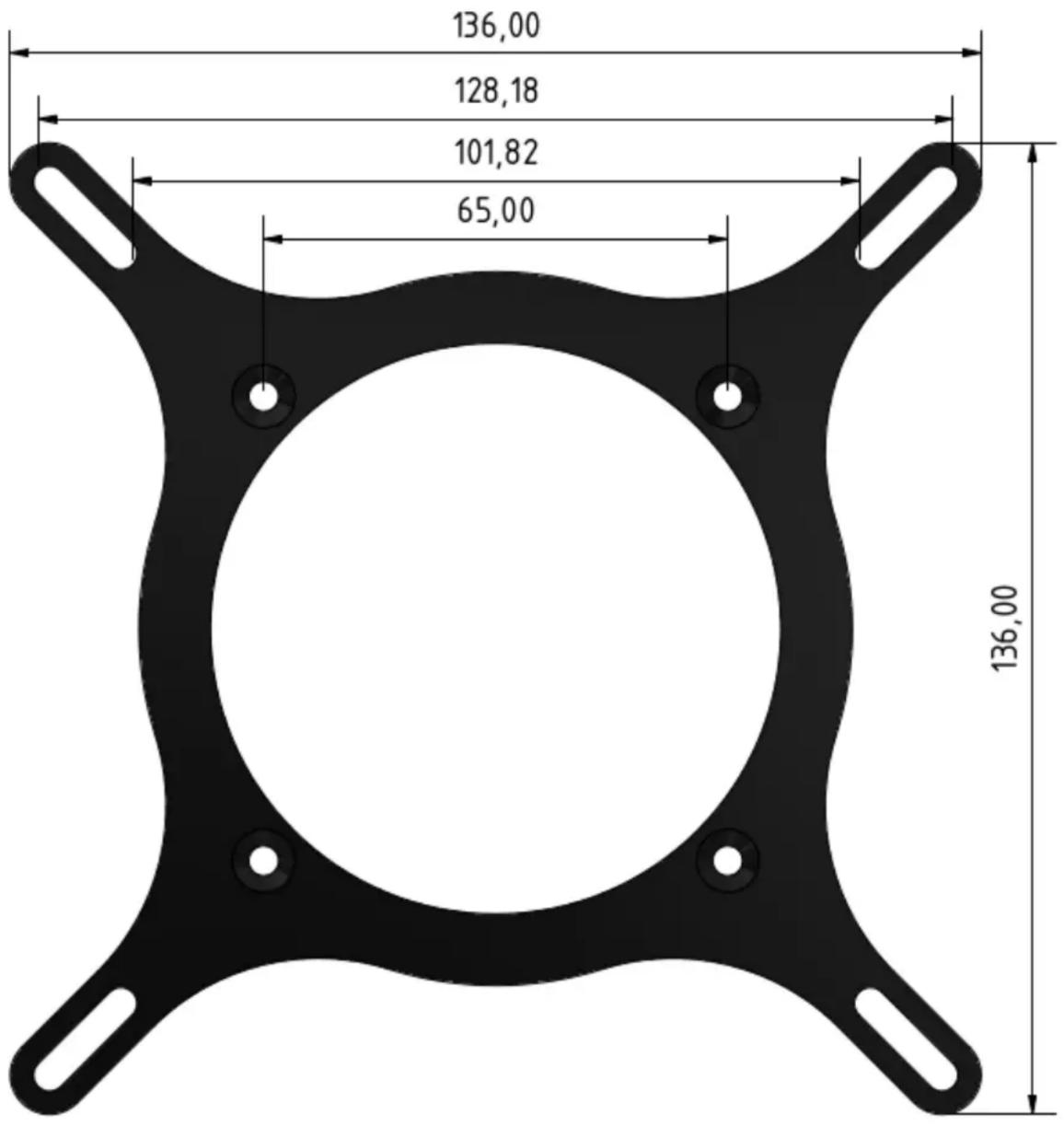

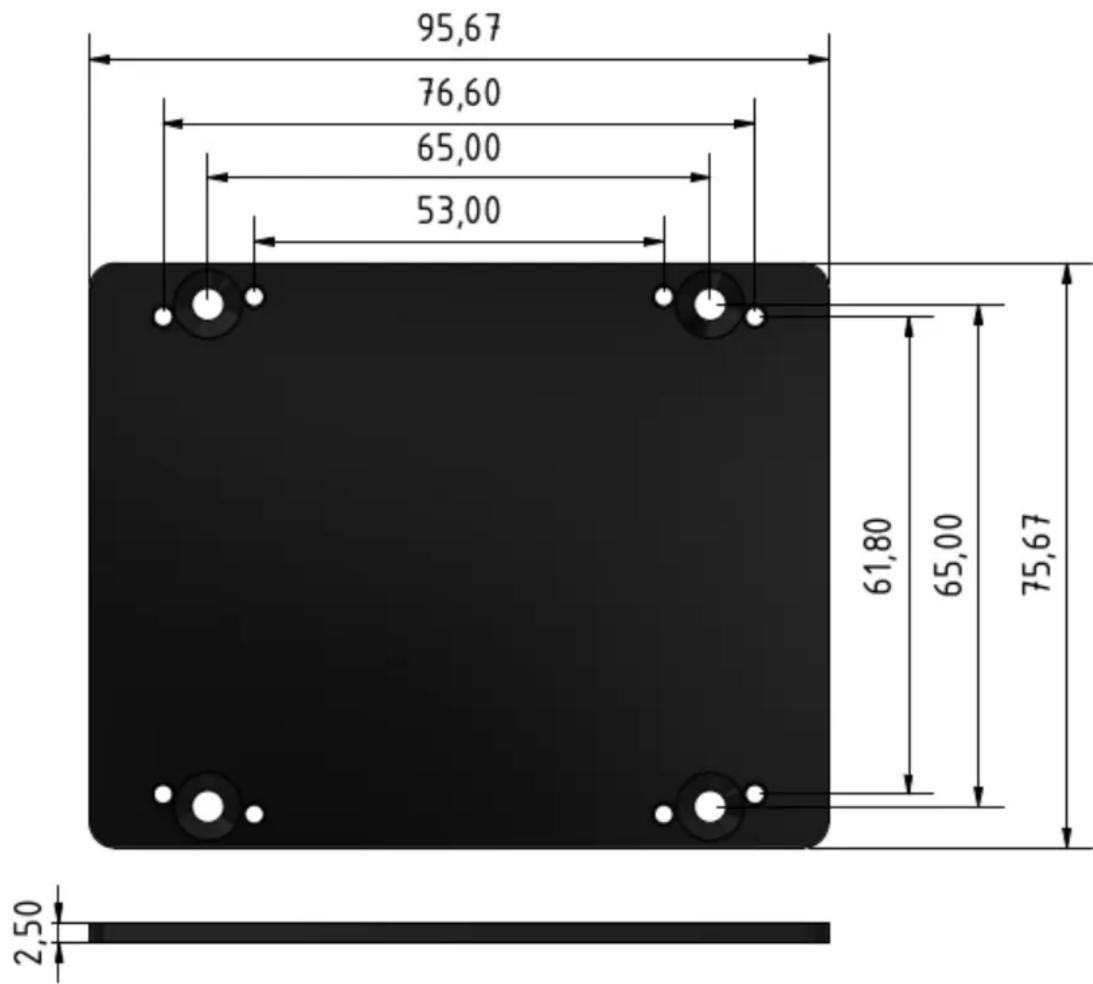

Plaque de montage :

Support de fixation du ventilateur :

MONTAGE

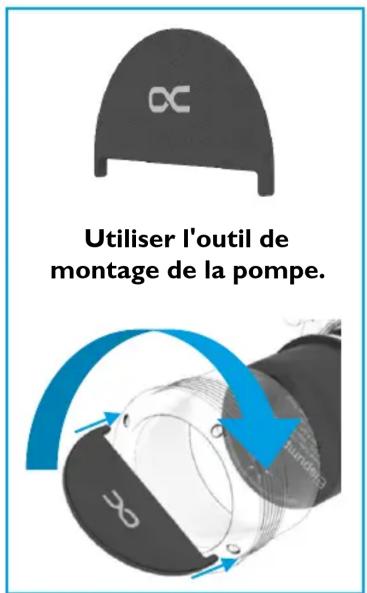

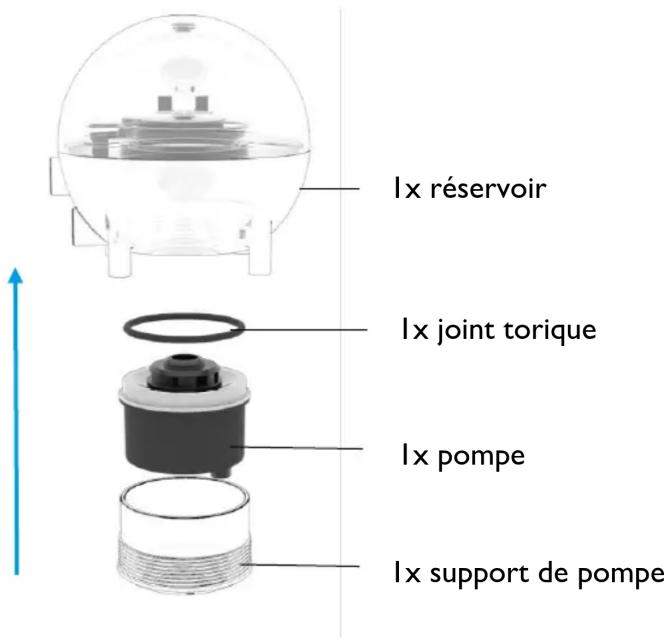

MONTAGE DE LA POMPE

Installez la pompe dans le réservoir de la maniere suivante :

FIXATION EN BOITIER

Avant de fixation du Eisball dans le boitier, réglez manuellement la vitesse de rotation de la pompe souhaitée. Pour de plus amples informations, consultez le manuel de votre pompe.

Montez ensuite la plaque de montage (cf I. Montage avec plaque de montage) ou le support de ventilateur (cf. 2 Montage avec support de ventilateur) dans le boîtier comme suit :

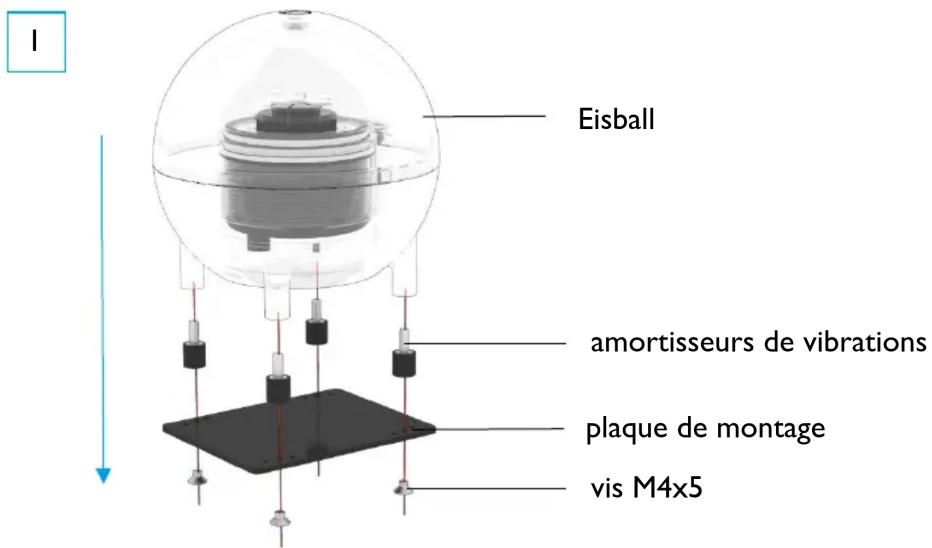

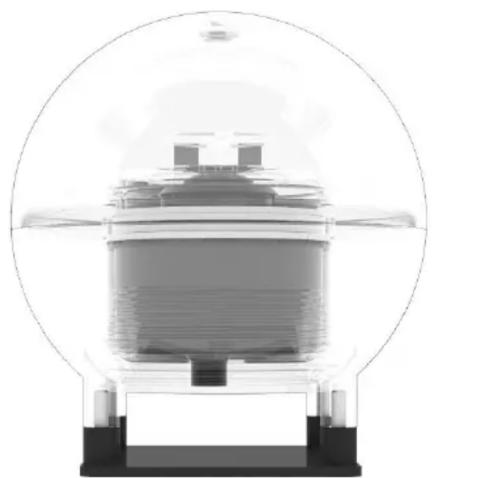

I. Montage avec plaque de montage:

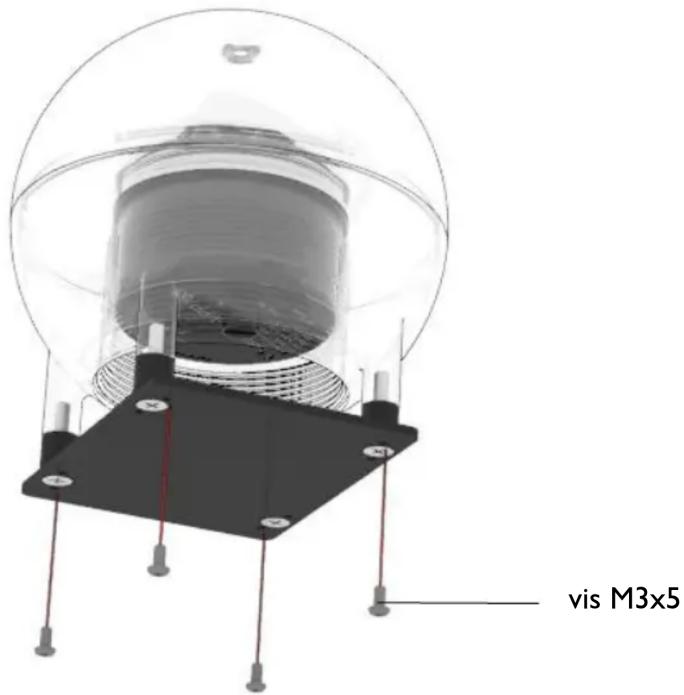

2 Utilisez les vis M3x5 ci-jointes pour monter la plaque de montage sur le boitier :

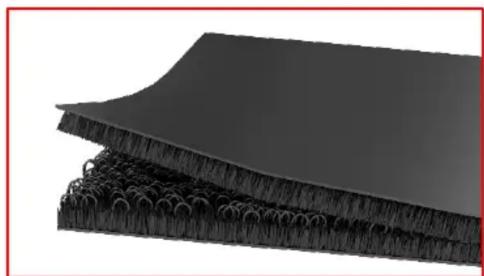

Il est également possible d'utiliser la bande velcro fournie pour la fixation au boîtier. Fixez la bande velcro supérieure sur la plaque de montage et la bande velcro inférieure sur le boîtier:

partie supérieure de la bande velocro

partie inférieure de la bande velocro

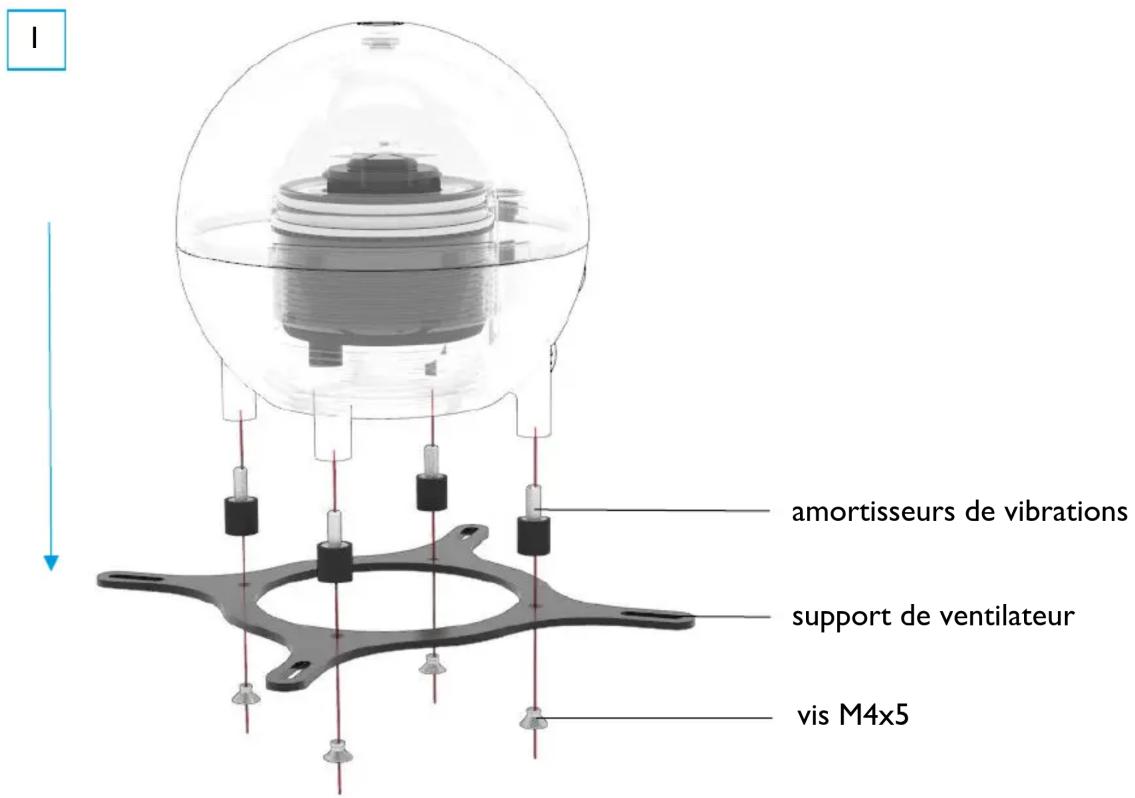

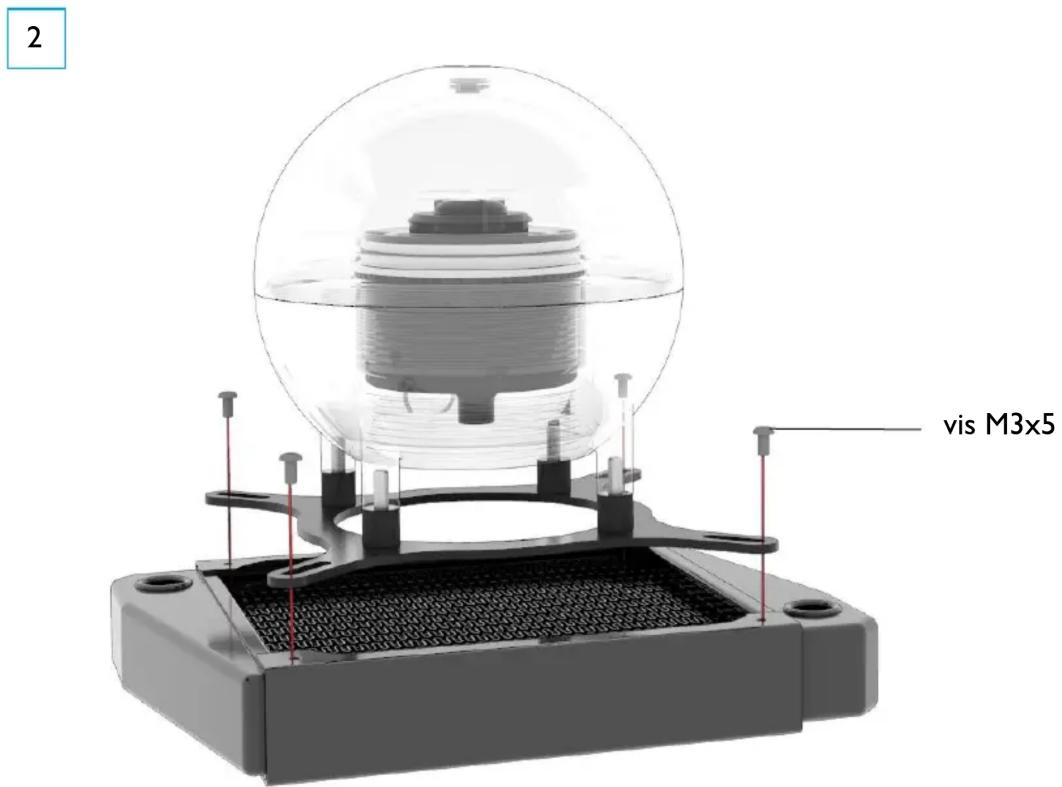

2. Montage avec support de ventilateur :

INSTALLATION DU ECLAIRAGE

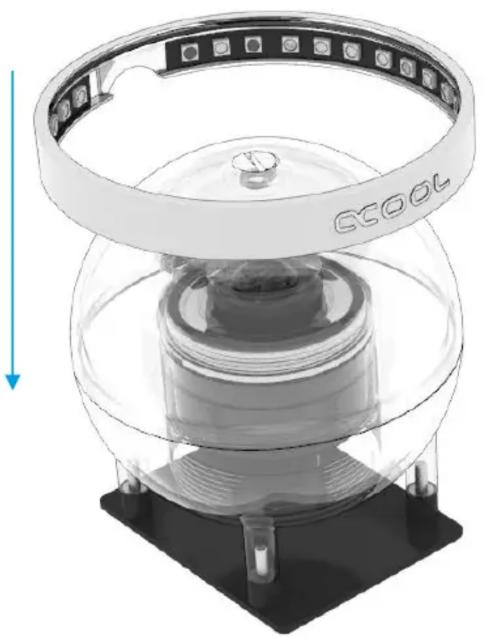

PLACER BAGUE LED

• La bague LED est placée sur le réservoir :

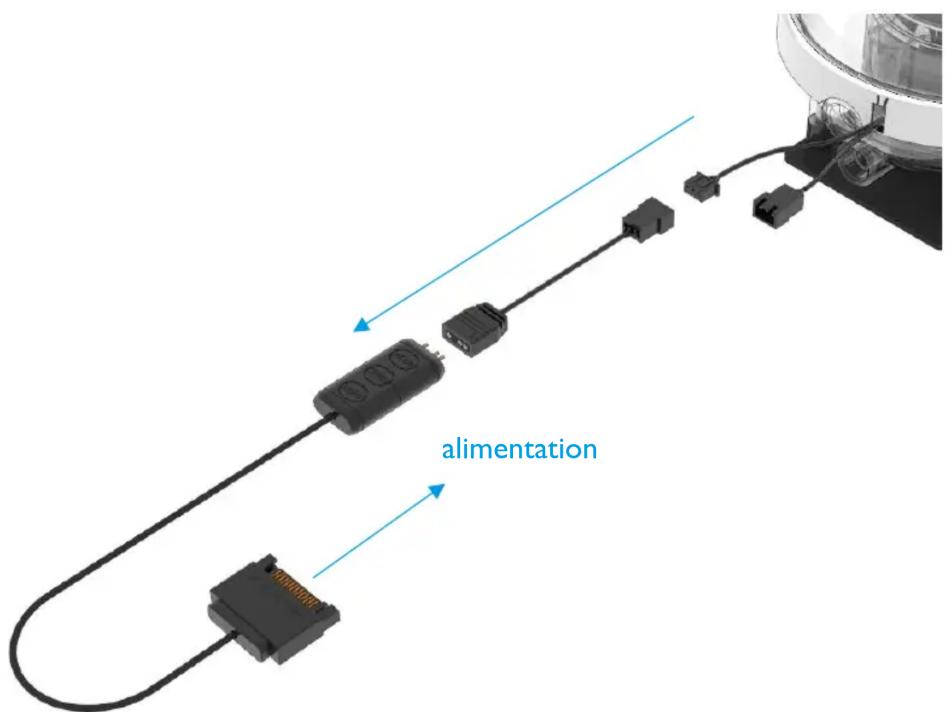

CONNEXION CONTROLEUR ARGB

• Connectez le contrôle aRGB comme suit :

CONNEXION DES TUYAUX ET MISE EN SERVICE

• Connectez les tuyaux aux deux entrées marquées par "IN" (entrée) et "OUT" (sortie)
• L'autre entrée du filetage doit être fermée par le bouchon :

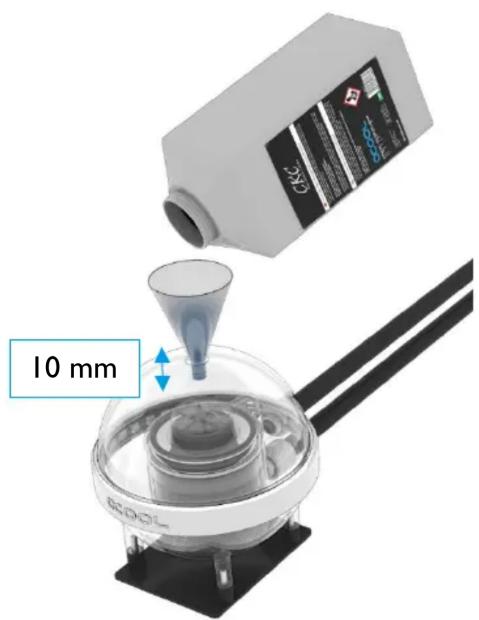

• Maintenant, replissez l'Eisball avec un entonnoir par l'ouverture sur le (:oté. La hauteur de replissage optimale est de 10 mm en dessous de l'ouverture supérieure :

Nous conseillons uniquement l'utilisation de liquides clairs de notre production (CKC ou Eiswasser Crystal - non UV) ou de l'eau distilled ou osmosée.

Après la première mise en service de la pompe le niveau d'eau continue de baisser. De ce fait, le liquide doit être rajouté pendant l'utilisation.
