CFS70AX - Hotte FAGOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions	70 cm de largeur
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	Éclairage LED intégré
Filtre	Filtre à graisse en aluminium, lavable
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Maintenance	Filtres à nettoyer tous les 3 mois
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Informations supplémentaires	Fonctionnement silencieux avec un niveau sonore de 55 dB

FOIRE AUX QUESTIONS - CFS70AX FAGOR

Comment nettoyer les filtres de la hotte FAGOR CFS70AX ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les ensuite à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Pourquoi ma hotte FAGOR CFS70AX ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée et que le fusible n'est pas grillé. Si tout semble en ordre, contactez le service après-vente pour un diagnostic plus approfondi.

Quel type de filtre dois-je utiliser pour la hotte FAGOR CFS70AX ?

Utilisez des filtres à charbon actif pour la filtration des odeurs et des filtres en aluminium pour la graisse. Assurez-vous de remplacer les filtres tous les 6 mois pour un fonctionnement optimal.

Comment régler la puissance d'aspiration de ma hotte ?

La hotte FAGOR CFS70AX dispose de plusieurs niveaux de puissance d'aspiration. Utilisez le panneau de contrôle pour sélectionner le niveau désiré en fonction de la cuisson en cours.

La lumière de ma hotte FAGOR CFS70AX ne fonctionne pas. Que faire ?

Vérifiez d'abord si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule compatible. Si la lumière ne fonctionne toujours pas, il peut y avoir un problème électrique, et il est recommandé de contacter un technicien.

À quelle hauteur doit être installée ma hotte FAGOR CFS70AX ?

La hotte doit être installée à une hauteur de 65 cm à 75 cm au-dessus de la plaque de cuisson pour un fonctionnement optimal.

Comment puis-je réduire le bruit de ma hotte FAGOR CFS70AX ?

Assurez-vous que la hotte est correctement installée et fixée. Des vibrations peuvent causer des bruits excessifs. Si le bruit persiste, il peut être nécessaire de vérifier le moteur ou de contacter un professionnel.

Ma hotte FAGOR CFS70AX ne semble pas aspirer correctement. Que faire ?

Vérifiez que les filtres ne sont pas obstrués et qu'il n'y a pas de blocage dans le conduit d'évacuation. Nettoyez les filtres et assurez-vous que le conduit est dégagé.

MODE D'EMPLOI CFS70AX FAGOR

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mesure votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plusrapidement avec son fonctionnement.

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 04
• Respect de l'environnement 05
  Description de votre apparéil 06

2 / INSTALLATION DE VOTRE APPAREIL

Utilisation en version évacuation 07
Utilisation en version recyclage 07
Raccordement electrique 08
Montage de la hotte 09
Montage de la cheminée Evacuation exterieure 10
Recyclage 11

3 / UTILISATION DE VOTRE APPAREIL

Description des commandes 12

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage du filtrer cassette 13
Changement du filtré charbon 13
Nettoyage de la surface extérieure 13
Changement de la lampe 13
- Entretenir notre apparéil 14

5/ANOMALIES DE FONCTIONNEMENT 15

6/SERVICE APRES-VENTE 15

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre conscience de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

- CONSIGNES DE SECURITE

-Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.

—Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.

—A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

-Votre apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.

-Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.

• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.

• Débranchez toujours la hotte avant de procédé à son nettoyage ou à son entretien.

—Aérez convenablement la piece en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients

de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).

—Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante. Les huiles et graisses portees a tres haute tempereature peuvent prender feu.

• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.

—Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).

—Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

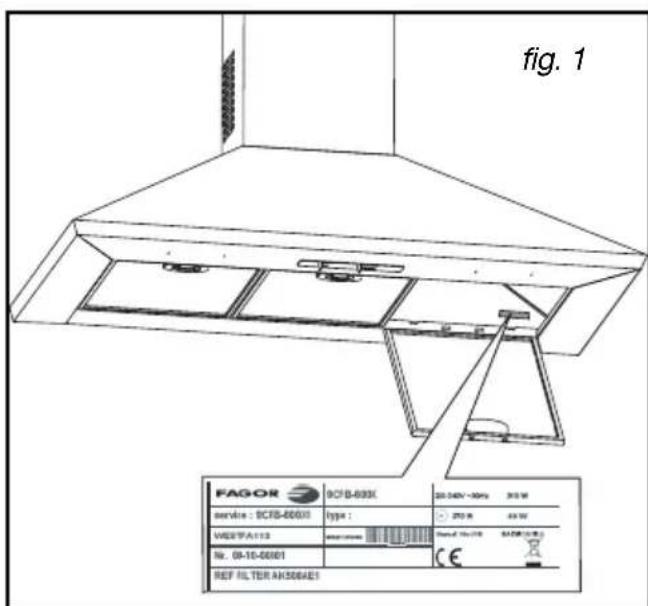

—Afin de retrouveraisement à l'avoir les références de votre apparéil, nous vous conseillons de les noter en page "ServiceAprès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Attention

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.

Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appeareils utilisants du gaz ou un autre combustible.

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.

• Notre apparéil contient également de nombreux matériel aux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise votre fabricant sera ainsi réalisé dans les mêlées conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques etlectroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

Attention

Les parties accessibles de cet apparéil peuvent开发商chaudes lorsqu'il est utilisé avec des apparéils de cuisson.

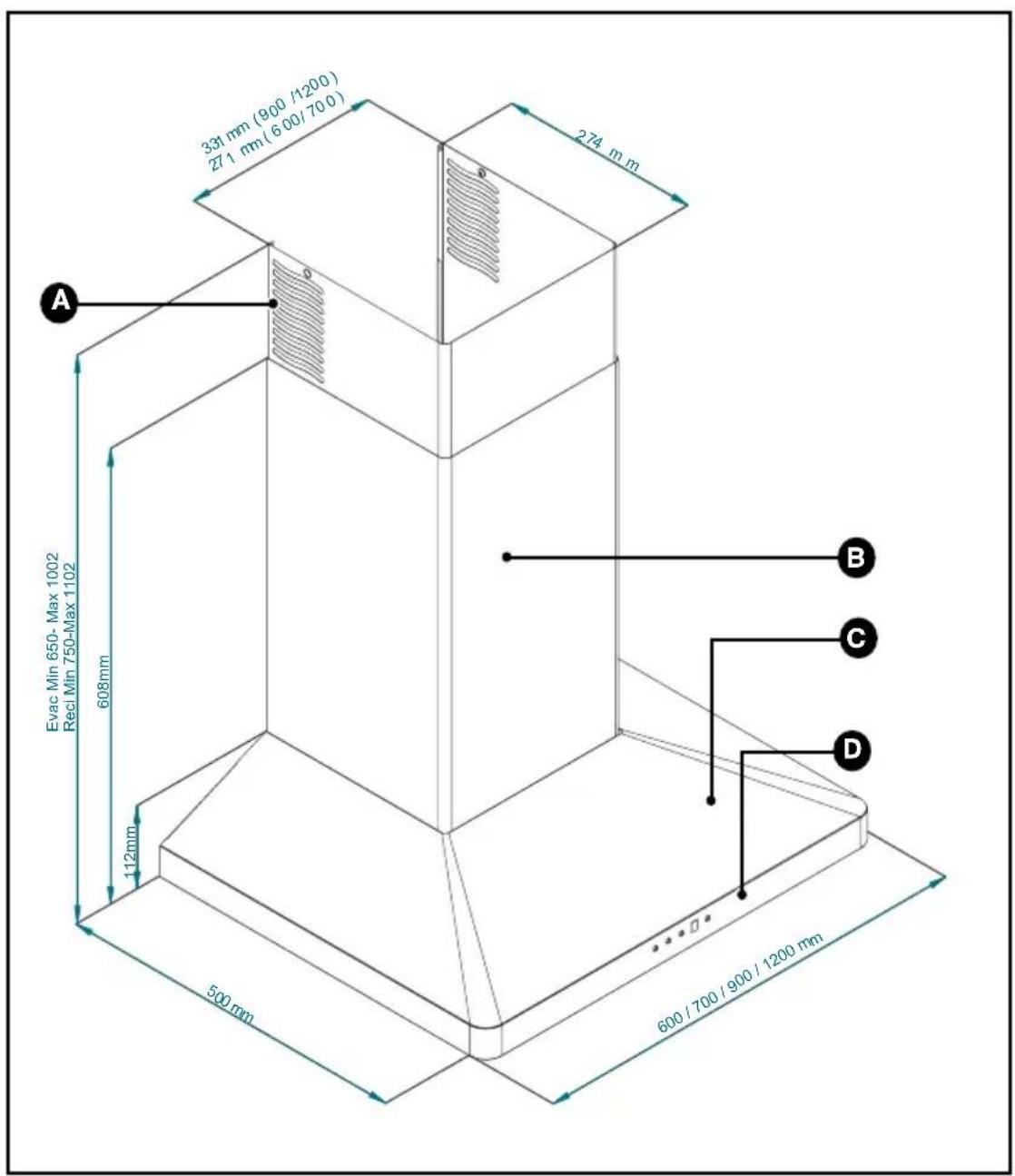

DESCRIPTION DE VOTRE APPAREIL

A Ouiies
Cheminee

C Enveloppe

D Commandes

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mecanique contrôle.
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

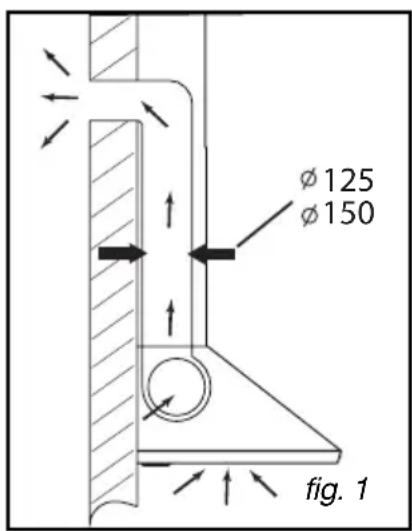

- UTILISATION EN VERSION EVACUATION

Youssopédezune sortievers l'extérieur

(fig. 1)

Votre hotte peut etre raccordee sur celle-ci par lintermedaire d'une gaine d'evacuation non fournie (minimum 125 mm, emaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure a 125 mm de diametre, passez obligatoirement en mode recyclage.

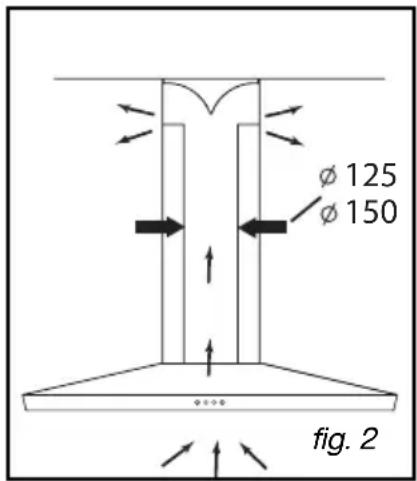

- UTILISATION EN VERSION RECYCLAGE

Vous ne possedez pas de sortie vers l'extérieur

(fig. 2)

Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif (en option) qui retiendra les odeurs.

(voir Chapitre 4: Changement du filtrre charbon)

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état
• le diamètre des fils est conforme aux règles d'installation.

Attention

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommage, faites appel au service après-vente afin d'éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

Attention

Si la hotte presente une quelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

MONTAGE DE LA HOTTE

Attention

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent..

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70 cm. Si les instructions de la table de cuisson installee sous la hotte specifieune distance plus grande que 70 cm,elle-ci doit etre prise en compte.

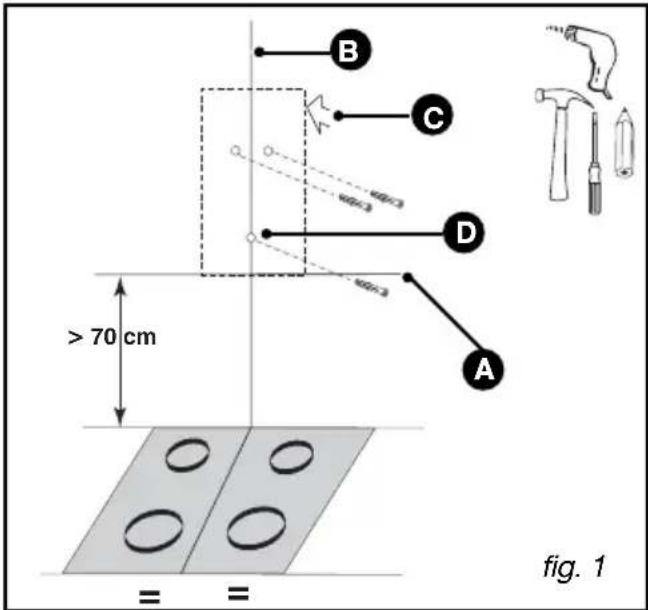

• Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1).
• Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson en allant du plafond jusqu'en limite du trait horizontal precedent (A).
• Placez contre le mur le gabarit de perçage (C/fig. 1).

Dans le cas d'un mur creux, utilisez des chevilles et vis adaptees.

• Percez les 2 trous. Enoncez les 2 chevilles.

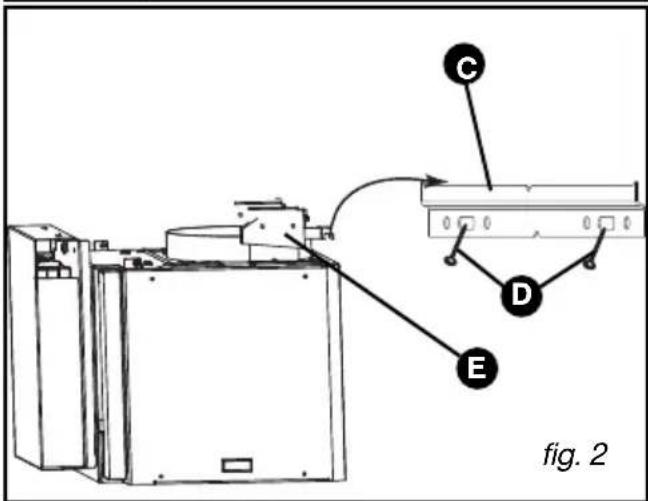

• Vissez la barrette de fixation au mur (C/fig. 2) au mur avec les 2 vis (D/fig.2).
• Accrochez la hotte aspirante par ses suspensions (E/fig. 2).
• Réglez la hauteur et le niveau en manoeuvrant les vis de réglage (E /fig. 2) des supports (la vis du haut pour l'horizontalité, la vis du bas pour le placage au mur).
• Mettre la vis anti-soulèvement (D/fig 1)

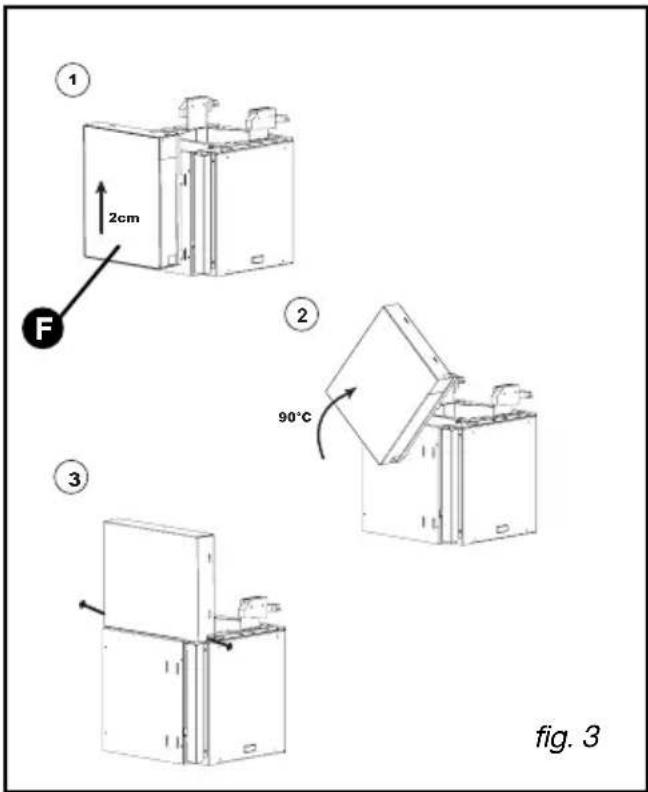

• Retirez le ruban adhesif du boitier composant (F fig.3)
• Soulevez le boitier d'environ 2cm, puis le dégager, faites lui faire 1/4 de tour, puis le glissez et le fixez à l'aide des 2 vis sur le dessus du moteur (fig 3).

Attention de ne pas blesser les cables pendant la rotation et la fixation.

FR 2/INSTALLATION DE VOTRE APPAREIL

MONTAGE DE LA CHEMINEE

Evacuation extérieure

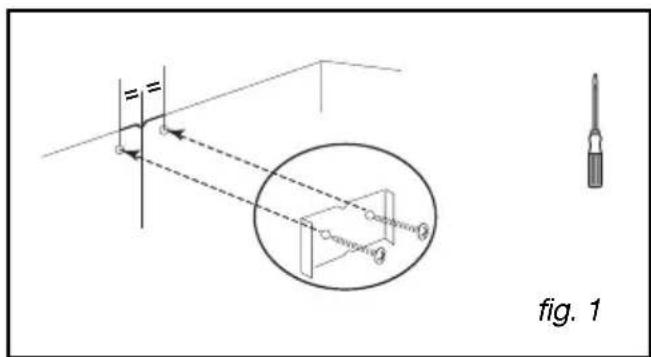

Fixez contre le mur, en appui sur le plafond, le support de cheminée metallique avec les deux vis (fig. 1).
- Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
- Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (fig. 3).

Si vous gaine extérieure est inférieure a 125mm il est obligatoire de raccorder votre hotte en mode recyclage.

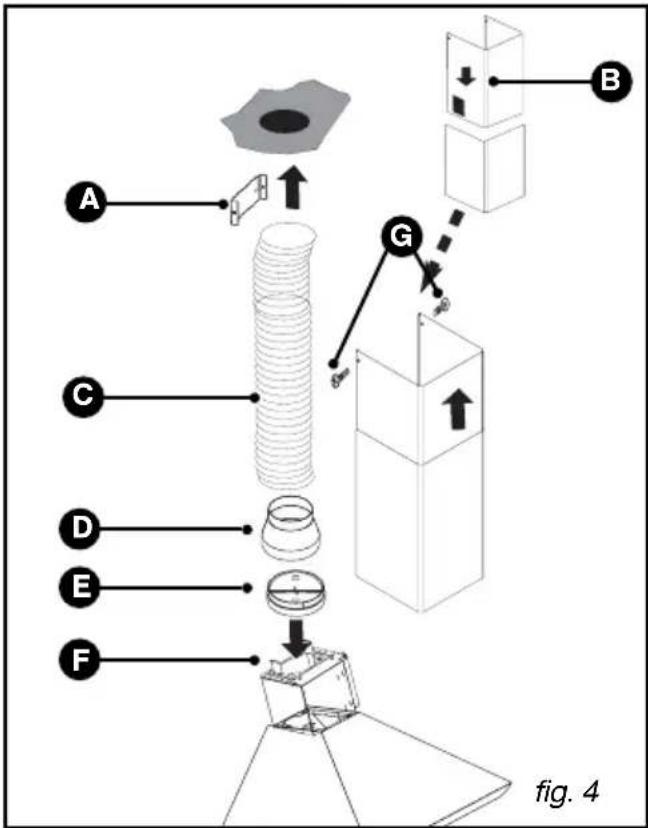

• Emboîtez l'extrémité de la gaine sur la sortie moteur (fig. 4).

• Préparez votre cheminée téléscopique ennant soit de dissimuler les oules (B/fig. 4).

Emboiter la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser (G/fig. 4) sur le support de cheminée metallique (A/fig. 4).

A Support de cheminée
Cheminee telescopique
Gaine
D Adaptateur
Clapet anti-retour
F Sortie moteur
G Vis de maintainen de la cheminee

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

Recyclage

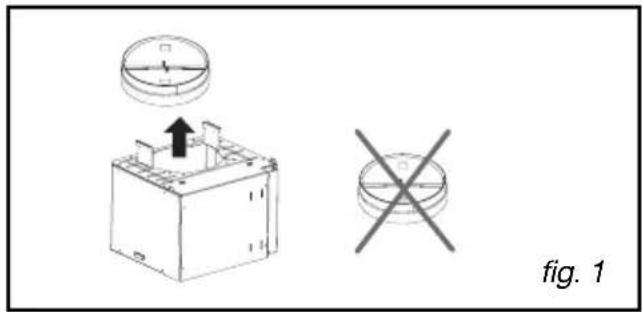

• Retirez le clapet anti-retour (fig. 1).

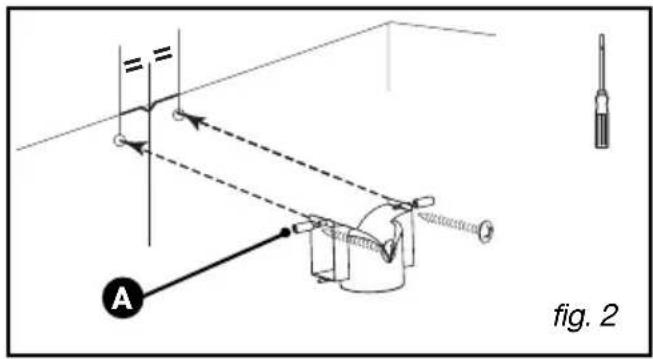

Fixez contre le mur, en appui sur le plafond, le deflecteur plastique de fumée avec les deux vis (fig. 2). Prendre soit de centerer le deflecteur par rapport au trait vertical trace sur le mur (fig. 2). Pour les modèles > à 700mm ajouter les 2 entreprises fournies dans la pochette (A/fig 2).

• Emboîtez une extrémité de la gaine sur le déflecteur et l'autre extrémité sur la sortie moteur (fig. 3).

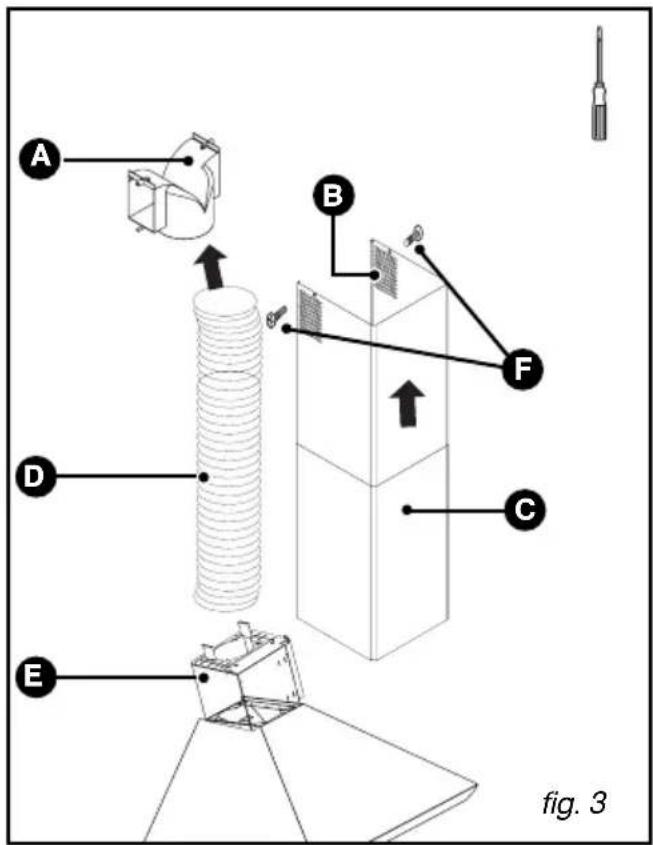

• Préparez votre cheminée enPNANT SOIN DE PLACER les ouies vers le haut de maniere a ce quelles soient visibles (B/fig.3).

• Emboîtez la cheminée ainsi assemblée (C/fig 3) sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser sur le déflecteur de fumée (A/fig. 3) avec les deux vis (F/fig. 3).

A Deflecteur de fumee
B Ouiies
Cheminee telescopique
Gaine
E Support moteur
Vis de maintainen de la cheminée

FR 3/UTILISATION DE VOTRE APPAREIL

DESCRIPTION DES COMMANDES

A Eclairage
Marche / Arret
C Sélection des vitesses de 1 à 4

D Afficheur

Affichage des vitesses (1,2,3,ou 4)

Saturation des filtres

Temporisation

E Temporisation /

Arrêt différé (10 min)

- Sélection des vitesses

• Chaque pression sur le bouton "choix de vitesse" Cdéfinit le cycle suivant : vitesse 1-2-3 ou 4 puis retard à la vitesse 1.
• A chaque nouvelle utilisation, votre hotte redémarre sur la dernière vitesse sélectionnée.

- Sélection de la temporisation

• Une pression sur Eenclenche une temporisation; la hotte s'arrête au terme de 10 minutes.

Sur l'afficheur un signote pour vous signaler que votre hotte est en mode temporisation.

- INDICATEUR DE SATURATION DU FILTRE CASSETTE

Le symbole éignote sur l'afficheur au bout de 30 heures de fonctionnement de la hotte. Ce message vous indique qu'il est nécessaire de laver votre filtre cassette.

• ÀpRES nettoyage du filtre cassette, effectuez un appui sur la touche Bpendant 3 secondes environ, cela éteindra le F

Conseil

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre apparéil et les descriptions générées.

Attention

Debranchez (soit en retardant la prise, soit en actionnant le disjoncteur) l'appareil avant de proceder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtrés peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DU FILTRE CASSETTE

Il doit être nettoyé toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale.

Utilisez une Brosse, de l'eau chaude et un dédTangent doux. Rincez-le et séchez-le soigneusement avant de le remettre en place.

- Demontage du filtré cassette

(fig.1)

Actionnez la poignee integree du filtrc cassette.
- Basculez le filtrer cassette vers le bas.

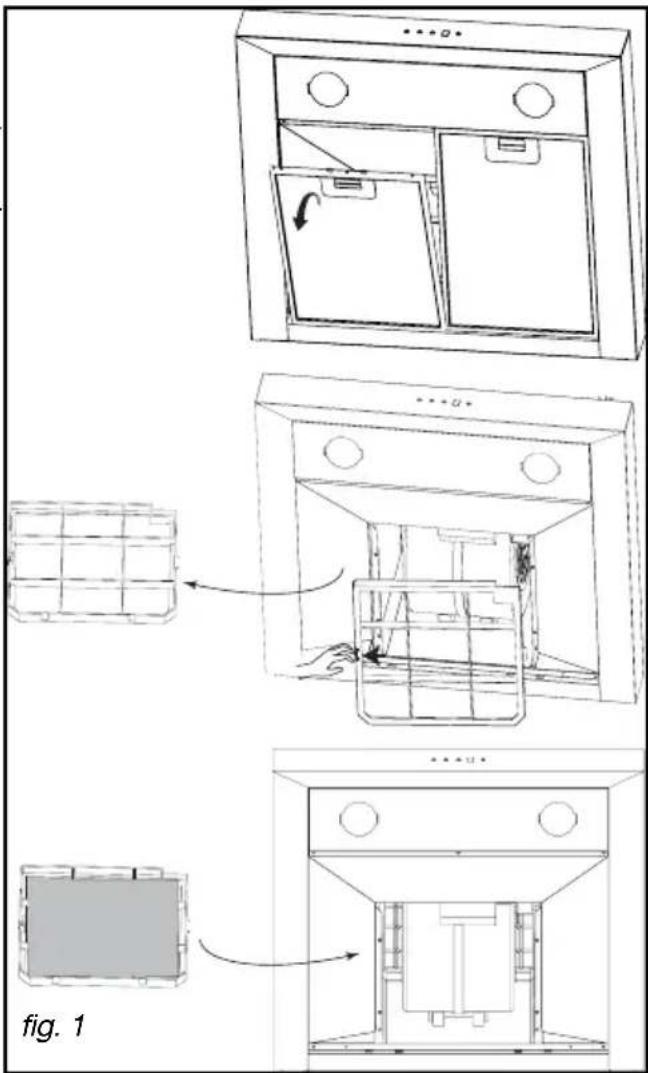

CHANGEMENT DU FILTRE CHARBON (suivant modele)

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez le contrôle cassette en le déclipant(fig. 1).

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de I'eau savonneuse, mais n'utilise pas de crèmes à recuner, ni déponce gratoir.

CHANGEMENT DE LAMPE

Modèle avec lampe halogène

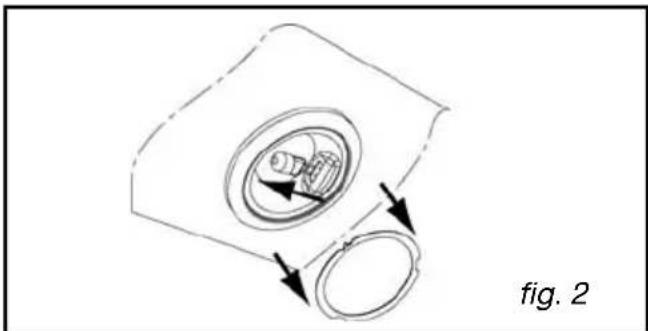

Retirez le hublot (fig. 2).
Changez la lampe halogène G4-20W-12V.
- Replacez l'ensemble en effectuant les opérations en sens inverse.

Attention

Avant toute intervention, la hotte doit etre mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRES A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs gras- ses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondam- ment et séchez. Ce nettoyage peut être effectué dans votre lave- vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).
Filtre charbon actif (selon modèle ou en option)	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces filtres chez votre revendeur et notez la date de changement.

Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparéils electroménagers et de vos cuisines.

Vou les trouvrez en vente chez vous revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

5 / ANOMALIES DE FONCTIONNEMENT

FR

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage)
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE

FR

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1).
