MODE D'EMPLOI SMP152 Omnitronic

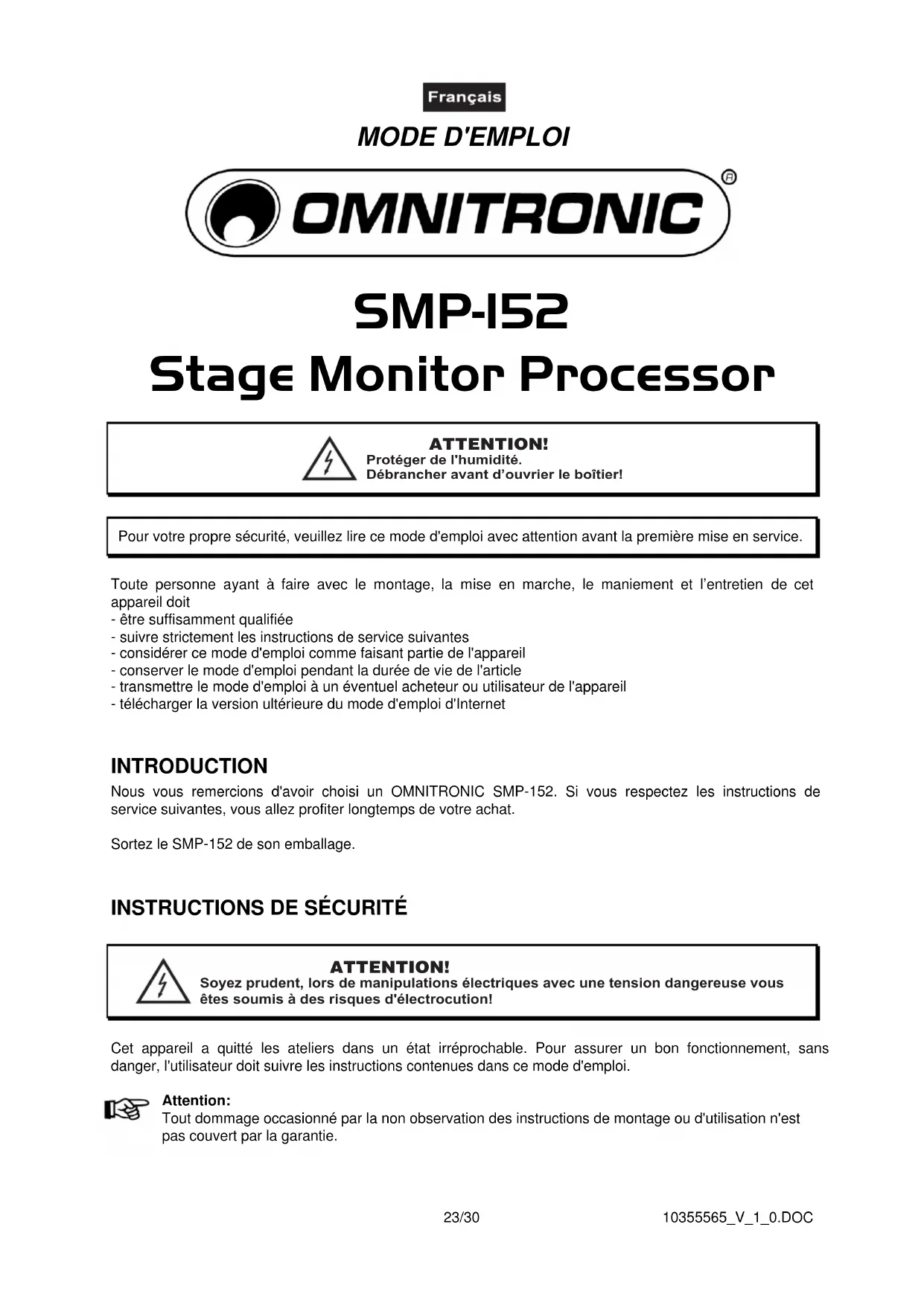

ATTENTION! Soyezprudent,lorsdemanipulationsélectriquesavecunetensiondangereusevousêtessoumisàdesrisquesd'électrocution! Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sansdanger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.Attention:Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'estpas couvert par la garantie.10355565_V_1_0.DOC 24/30 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des électrocutions mortelles. Toujours connecter la fiche secteur en dernier. Il faut insérer la fiche secteur de manière non-violente. Faites attention à une position bien fixée de la fiche secteur. Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors du travail avec des câbles secteur et des alimentations secteur. Ne touchez jamais ces parties avec des mains mouillées! Des mains mouillées peuvent causer des électrocutions mortelles. Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des dommages du câble secteur, des feux ou des électrocutions mortelles peuvent en résulter. L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longueur de câble vers l'appareil, manque de quoi le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles. Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et le câble d'alimentation régulièrement. En cas d'utilisation de rallonges il faut s´assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées. Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être endommagées, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur. Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus importants dans l'appareil et sur l'extérieur de l'appareil ne doivent être enlevés que par un technicien compétent. Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures ou fentes d'appareil. S'il y a un doute sur le fait que même une quantité minimale de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élevée. Même si l'appareil apparemment fonctionne toujours, il doit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles. Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où mêmes des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devaient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent causer des blessures mortelles.10355565_V_1_0.DOC 25/30 Avant la mise en marche de l'appareil, assurez-vous que tous les faders et tous les régulateurs de volumes soient en position "0" ou au minimum. ATTENTION: Allumez toujour l'amplificateur en dernier lieu et éteignez le en premier! Tenir les enfants et les novices éloignées de l'appareil. ATTENTION: Un volume d'écoute trop élevé peut causer des troubles auditifs! L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien. L'entretien et les réparations doivent être effectués par un technicien compétent!

EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un processeur professionel pour modifier et comprimer des signaux audio. Cet appareil doit être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos. Eviter les secousses et l'emploi de force lors de l’installation ou l'utilisation de l'appareil. Quand choisir le place d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui. Ne pas utiliser l'appareil lorsque la température ambiante est supérieure à 35° C ou inférieure à 5° C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple). N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes. Ne nettoyez pas l'appareil avec des produits de nettoyages trop puissants ou abrasifs. Utilisez un chiffon doux, humide. Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toutes modifications sur l'appareil. Il est interdit de retirer le code barre de l'appareil. Ceci annulerait toute garantie. Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, etc.

DESCRIPTION DE L’APPAREIL

Cet processeur est concu pour l'usage professionel. Les connexions se trouvent au dos de l’appareil et les régulateurs au face. Les entrées et les sorties équipées avec des douilles de jack 6,3 mm. INSTALLATION Instructions pour l’installation en rack Cet processeur est concu pour être installé dans un rack 19"/483 mm. Le profondeur minimum pour l'installation est 220 mm. Fixez l'processeur avec 4 vis M6 au rack. Lors de l’installation du rack faire attention à ce que l’air chaud puisse s’échapper du rack et qu’il y ait suffisamment de distance entre les étages de sortie. Le boîtier du rack devrait être équipé d’un ventilateur. Pour cette raison ils sont munis de ventilateurs qui assurent le refroidissement nécessaire.10355565_V_1_0.DOC 26/30 Soyez prudent lors de l’installation de l’processeur dans un rack. Intégrer les appareils les plus lourds dans la partie inférieure du rack. La face avant ne suffit pas elle-même pour fixer un égalisateur. Procéder à une fixation proportionnée à l'aidedes barres transversales et laterales. Si des racks sont transportés ou utilisés pour des sonorisations mobiles, les ceintres au revers de l’appareil devraient être fixés en plus à la base ou aux barres du rack. Ainsi l'processeur ne se deplacera pas en arrière lors du transport. Raccords d’entrée Un bon guidage des câbles ameliore remarquablement la qualité du son de votre système PA. Monter les câbles d’entrée le plus court et le plus direct possible. Une longueur inutile du cablage affaiblira les hautes fréquences, le risque de ronflement et de bruit en sera plus grand. Si de longs cablages sont inévitables, utilisez des câbles symmétriques. Les entrées de votre OMNITRONIC SMP-152 sont équipés avec douilles de jack 6,3 mm et XLR et borniers. Raccords de sortie Les sorties de votre OMNITRONIC SMP-152 sont équipés avec douilles de jack 6,3 mm et XLR et borniers. Connexion au secteur Brancher le OMNITRONIC SMP-152 seulement au réseau après avoir assuré une tension de réseau de 230

V. Votre appareil est protégé par un fusible T 0,5 A, 250 V.

Branchez l’appareil avec la fiche au secteur. L'occupation des câbles de connection est: Câble Pin International Brun Phase L Bleu Neutre N Jaune/Vert Terre La terre doit être connecteé! Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle. Cet appareil doit seulement être connecté avec une installation électrique correspondant aux régulations IEC. L’installation doit être equippée avec un disjoncteur à courant de défaut (RCD) avec un courant différentiel résiduel de 30 mA.

Mettre l'processeur sous tension en premier de façon à éviter les larsens qui peuvent endommager vos hauts parleurs.

QUELQUES CONSEILS AUX DÉBUTANTS

A première vue un équaliseur graphique peut paraître compliqué, alors qu'en théorie comme en pratique c'est un appareil des plus simple. La plupart des gens sont familiarisés avec les égalisateurs de graves et d'aiguës. Ces contrôles partagent les fréquences en deux groupes: fréquences basses et fréquences aiguës. "Hz" signifie "Hertz" et "Khz" signifie Kilohertz. Ce sont les mesures des cycles sonores par secondes. Les ondes sonores sont mesurées au nombre de cycles ou vibrations qu'ils produisent en une seconde. Les sons à tonalités graves comme ceux d'une guitare basse ont peu de cycles alors que les sons à tonalités aiguës comme ceux de cymbales ont beaucoup plus de cycles. Il devient donc évident si vous voulez augmenter les graves sans affecter les aiguës d'utiliser le potentiomètre des graves. Les fréquences aiguës prennent une bande très fine. La voix, par exemple occupe une gamme de fréquence inférieure aux cymbales. Le contrôle des graves et des aiguës seulement n'offre qu'un nombre de possibilités limitées alors que nous aurions besoin d'un appareil divisant le signal en autant de fréquences possible.10355565_V_1_0.DOC 27/30 C'est exactement ce que fait un équaliseur graphique. Il offre un contrôle de l'ensemble des fréquences divisées. Sur scène et en concert les équaliseurs graphiques ont trois utilisations possibles: 1.) EGALISATION DE LA PIÈCE: chaque pièce à son propre son et c'est pourquoi on utilise un équaliseur pour compenser ou eventuellement augmenter les fréquences. 2.) CONTRÔLE DU FEEDBACK: Il est difficile sans équaliseur d'éliminer les larsens ou retour feedback. Avec, on peux travailler la fréquence incriminée. 3.) ENREGISTREMENT: Les équaliseur graphiques sont souvent utilisés pour rendre les sons plus "nets" ou plus "ronds". Une voix peux apparaitre comme provenant du téléphone, par exemple. Une guitare accoustique peux se tranformer en guitare métallique. Une caisse claire peut être travaillée pour donner un son qui ait la "pêche". Avec un équaliseur graphique vous n'êtes limité que par votre imagination! MANIEMENT Panneau avant

Mise sous tension de l'appareil. Mettre l'processeur sous tension en premier de façon à éviter les larsens qui peuvent endommager vos hauts parleurs.

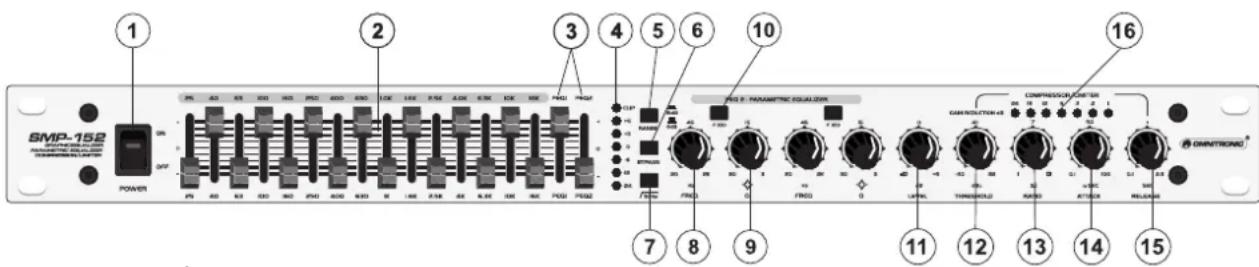

2. FADER DES FREQUENCES

Le curseur en position haute augmente le volume et en position basse la réduit. L'utilisation du curseur dans le noir ou si vous êtes pressé est facilitée par le repère central.

3. FADER DES FREQUENCES PEQ 1 & 2

Le curseur en position haute augmente le volume et en position basse la réduit. L'utilisation du curseur dans le noir ou si vous êtes pressé est facilitée par le repère central.

Indique le niveau des signaux.

5. SÉLÉCTION DE L'ÉGALISATION (RANGE)

Cette fonction est utile quand vos réglages sont si subtils qu'ils en deviennent illisibles.

6. SÉLÉCTION EQ BYPASS

Cette fonction permet une comparaison du son travaillé avec l'original.

7. SÉLÉCTION LOW CUT

Avec ce sélecteur des fréquences Low Cut, vous pouvez éliminer les fréquences graves pas désirées.

SECTION DE COMPRESSEUR / LIMITEUR

Le rôle d’un compresseur est de diminuer le champ dynamique et de contrôler le niveau d’un signal. Ils évitent qu'un signal ne dépasse un seuil de fréquences données.

8. SÉLÉCTION DE FREQ 1 & 2

Ajustez la fréquence entrée 20 et 2 K.10355565_V_1_0.DOC 28/30

9. Q (Quality / Qualité)

Ajustez la largeur de bande entrée 30 et 3 Q.

Appuyez cette touche pour multiplier la bande de fréquence FREQ par le facteur 10.

11. REGULATEUR DU NIVEAU

Pour régler le niveau de sortie.

12. SÉLECTION DE THRESHOLD

La touche Threshold de la section Compresseur permet de déterminer son seuil de mise en marche pour des valeurs comprises entre -40 et +20 dB. Les signaux sous la valeur seuil passent la section compresseur sans subir de modification et ceux dépassant cette valeur sant traités par le compresseur.

13. SÉLECTION DE RATIO

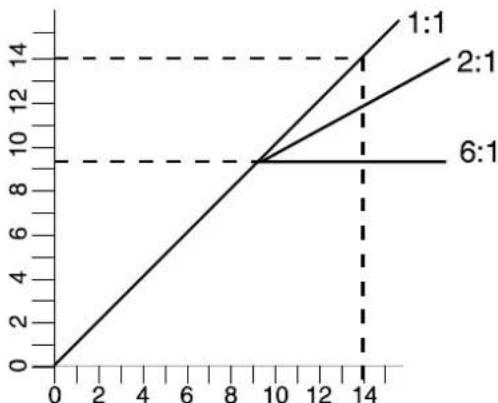

La touche Ratio détermine le rapport entre les niveaux d’entree et de sorie pour les signaux dépassant la valeur seuil d’au moins 10 dB. A 1:1 aucun ratio de compression n'est opérationnel. 2:1 donne une compression de moitié. Infinity compresse le signal complètement. La figure A représente les différents ratios de compression.

14. SÉLECTION DE ATTACK

La touche Attack détermine le temps nécessaire au compresseur pour réagir aux signaux qui dépassant a le niveaux seuil. La plage de réglage de l’attaque s’étend de 0,1 à 100 ms. Utilisez des attaques courtes pur une mise en action rapide et dure adaptée aux intruments à percussion par exemple, et un temps d’attaque long pour une compression souple et inaudible.

15. SÉLECTION DE RELEASE

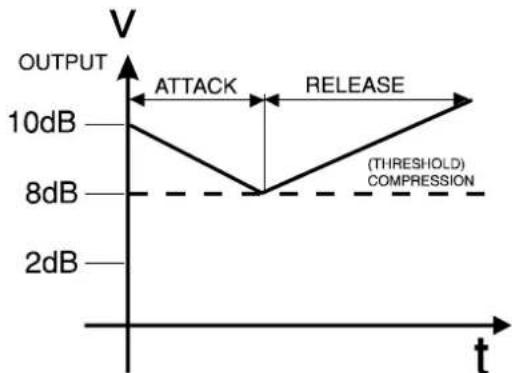

La touche Release permet de définir le temps dont le compresseur a besoin pour atteindre à nouveau le niveau initial àpres que le seuil a été dépassé. La plage de régalage va de 0,1 sec. á 2,5 secondes. Utilisez des valeurs courtes pur creér une compression effective et des valeurs longues pour obtenir l’effet de pompage typique de compresseurs.

16. AFFICHAGE LED GAIN REDUCTION

Indique le réduction „GAIN“.10355565_V_1_0.DOC 29/30 Recommandation

ATTACK RELEASE RATIO

Chant Moyen à Vite Moyen à Lente 2:1 à 4:1 Basse doux Vite Vite 4:1 ou haut Basse acerbe Moyen à Lente Moyen à Lente 4:1 Guitare électrique Vite Slow 4:1 ou haut Guitare acoustique Moyen à Lente Moyen à Lente 4:1 Instrument à vent Vite Vite 5:1 ou haut Percussion (grosse caisse, caisse claire) Vite Vite 4:1 Percussion (pad) Vite Lente 2:1 à 10:1 Dos

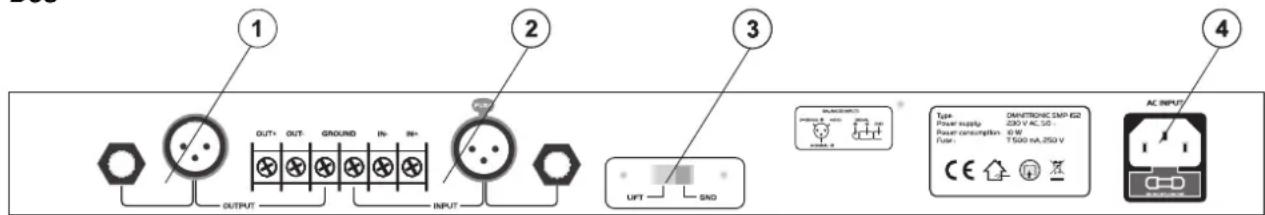

1. Douilles d’entrée

2. Douilles de sorties

3. Commutateur GROUND LIFT

4. Connexion de tension avec porte-fusible

Connecter le câble d'alimentation ici.

NETTOYAGE ET MAINTENANCE

Toujoursdébrancheravantdeprocederàl'entretien! DANGERDEMORT! L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage. L'intérieur de l'appareil ne contient pas de parts nécessitant un entretien sauf le fusible. L'entretien et les réparations doivent être effectués uniquement par du personnel de service compétent! Remplacer le fusible Toujours remplacer un fusible par un autre de modèle identique. Avant le remplacement du fusible débrancher l'appareil. Procédure: Pas 1: Ouvriez le porte-fusible au dos de l'appareil avec un tournevis et le retirer du boîtier. Pas 2: Retirez le fusible défectueux du porte-fusible. Pas 3: Installez le nouveau fusible au porte-fusible. Pas 4: Remettez le porte-fusible dans le boîtier et vissez-le.10355565_V_1_0.DOC 30/30 Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine. Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un câble secteur spécial disponible chez votre revendeur. Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.
