BEDIENUNGSANLEITUNG SMP152 Omnitronic

BEDIENUNGSANLEITUNGBEDIENUNGS USER'S MANUALUSER'S MANUAL MODE D'EMPLOIMODE D'EMPLOI

SMP-152

STAGE MONITOR PROCESSOR

Inhaltsverzeichnis/Table of contents/Sommaire

Deutsch

EINFÜHRUNG 4

SICHERHEITSHINWEISE 5

BESTIMMUNGSGEMÄSSE VERWENDUNG 6

GERÄTEBESCHREIBUNG......7

INSTALLATION 7

INBETRIEBNAHME 8

EINFÜHRUNG IN DEN EQUALIZER....8

BEDIENUNG 9

REINIGUNG UND WARTUNG.... 12

TECHNISCHE DATEN....13

English

INTRODUCTION 14

SAFETY INSTRUCTIONS.... 15

OPERATING DETERMINATIONS.... 16

DESCRIPTION 16

INSTALLATION 17

STARTING UP 18

STARTERS' GUIDE TO EQUALIZERS.... 18

OPERATION....19

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:

www.omnitronic.com

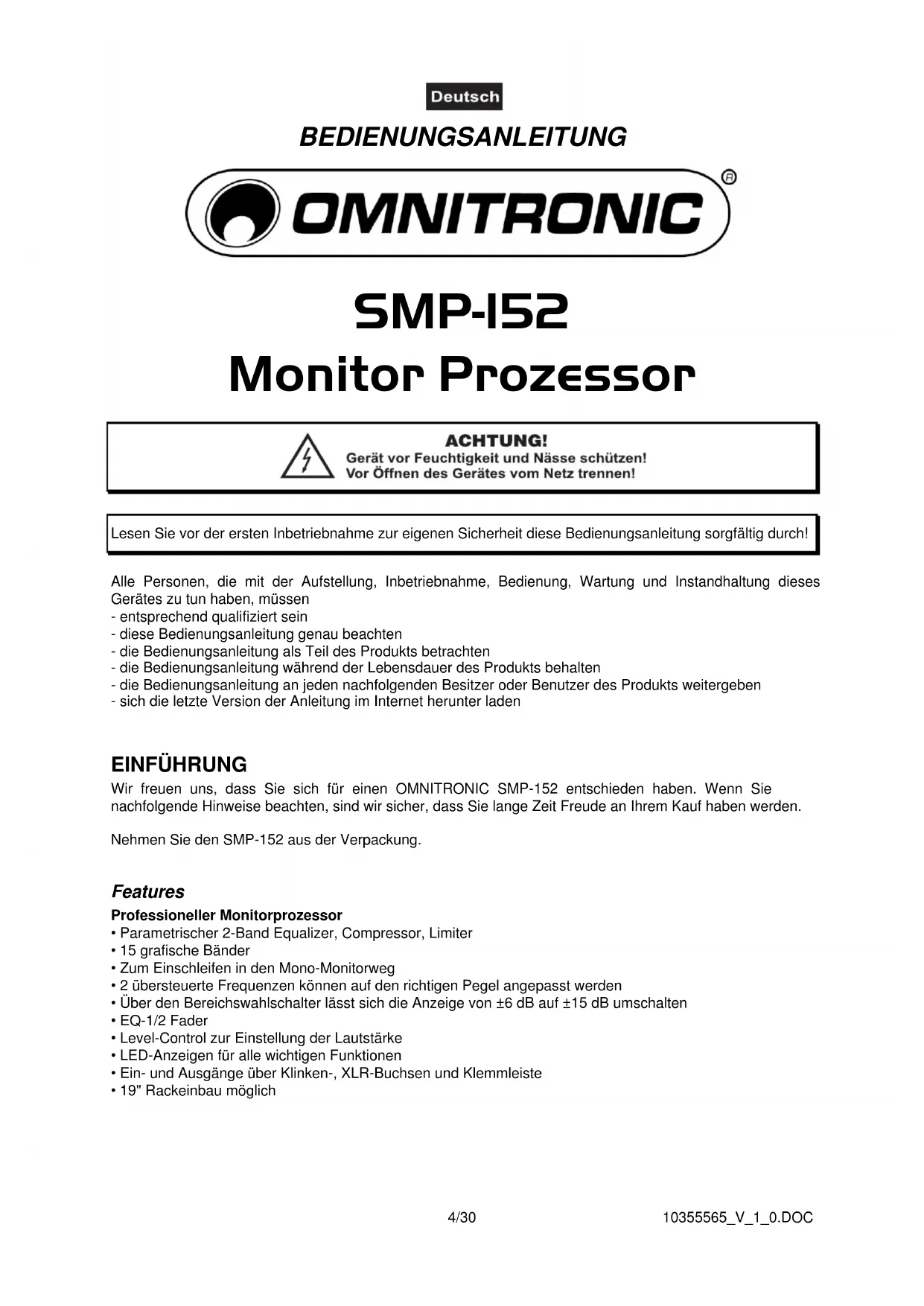

BEDIENUNGSANLEITUNG

OMNITRONIC

SMP-152

Monitor Prozessor

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen OMNITRONIC SMP-152 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den SMP-152 aus der Verpackung.

Features

Professioneller Monitorprozessor

• Parametrischer 2-Band Equalizer, Compressor, Limiter
  • 15 grafische Bänder
  • Zum Einschleifen in den Mono-Monitorweg
• 2 übersteuerte Frequenzen können auf den richtigen Pegel angepasst werden
• Über den Bereichswahlschalter lässt sich die Anzeige von ±6 dB auf ±15 dB umschalten
• EQ-1/2 Fader
• Level-Control zur Einstellung der Lautstärke
  • LED-Anzeigen für alle wichtigen Funktionen
• Ein- und Ausgänge über Klinken-, XLR-Buchsen und Klemmleiste
  • 19" Rackeinbau möglich

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den

Deutsch

Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf Minimum gestellt werden.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Kinder und Laien vom Gerät fern halten!

GESUNDHEITSRISIKO!

Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können.

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen professionellen Monitorprozessor, mit dem sich ankommende Audiosignale verändern und komprimieren lassen. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

GERÄTEBESCHREIBUNG

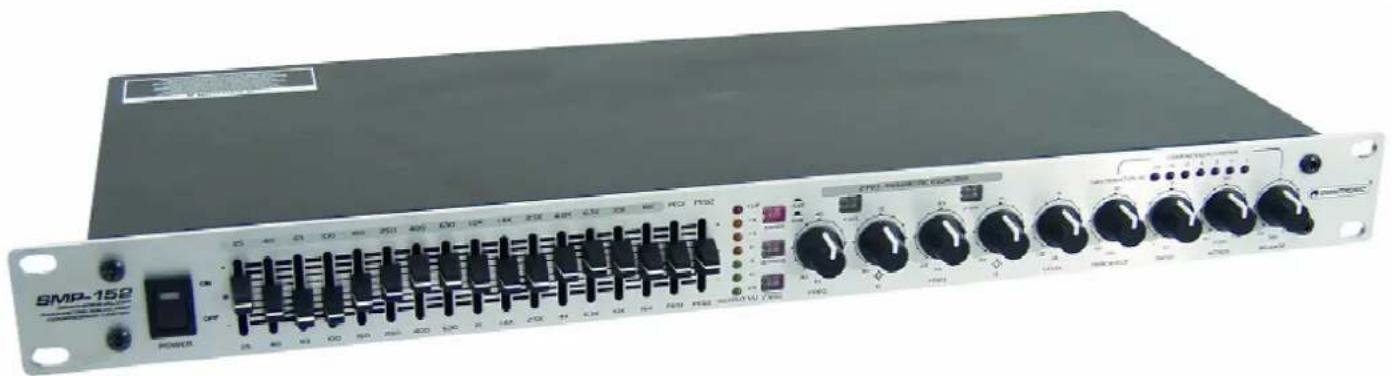

Der OMNITRONIC Prozessor ist für den professionellen Anwendungsbereich vorgesehen. Die Anschlüsse befinden sich auf der Rückseite des Gerätes, die Bedienelemente befinden sich auf der Frontseite.

Die Ein- und Ausgänge des OMNITRONIC Prozessors sind mit Klinkenbuchsen, XLR-Einbaukupplungen und -steckern und Klemmleisten ausgestattet.

Belegung symmetrische XLR-Leitung:

Symmetrische XLR-Verbindung

1 = Masse / Schirm
2 = (+)Plus-Phase
3 = (-)Minus-Phase

Um eine XLR+Verbindung unsymmetrisch an zu schließen, müssen Pin 1 und 3 gebrückt werden.

Belegung Klinkenstecker:

Unsymmetrischer 6,35 mm Mono-Klinkenstecker

Tip = Signal (+) Sleeve = Masse / Schirm Tip Sleeve Zugentlastung

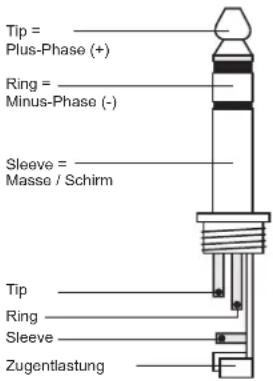

Symmetrischer 6,35 mm S -Klinkensteckertereo

Tip = Plus-Phase (+) Ring = Minus-Phase (-) Sleeve = Masse / Schirm Tip Ring Sleeve Zugentlastung

Um einen Stereo-Klinkenstecker unsymmetrisch an zu schließen, müssen Ring und Sleeve gebrückt werden.

Die Belegung der Klemmleiste lautet:

Anschluss 1 = Signal +

Anschluss 2 = Signal -

Anschluss 3 = Masse

INSTALLATION

RACKEINBAU

Dieser Prozessor ist für ein 19" Rack/483 mm vorgesehen. Die Mindesteinbautiefe liegt bei 220 mm. Die Höhe beträgt 44 mm. Sie können den Prozessor mit vier Schrauben M6 im Rack befestigen.

Beim Rackeinbau ist darauf zu achten, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. Das Rackgehäuse sollte mit einem Lüfter versehen sein.

Seien Sie vorsichtig beim Einbau des Prozessors in ein Rack. Bauen Sie die schwersten Geräte in den unteren Teil des Racks ein. Die Frontplatte allein reicht allerdings nicht aus, um den Prozessor sicher zu befestigen. Es muss eine gleichmäßige Befestigung durch Boden- und Seitenschienen gewährleistet sein.

Wenn Racks transportiert oder für mobile Beschallungen verwendet werden, sollte man die Rückbügel der Geräte noch zusätzlich an den Boden- oder den Seitenschienen des Racks befestigen. So kann sich der Prozessor beim Transport nicht nach hinten verschieben, da die Frontplatte Beschleunigungskräfte, wie sie im Roadbetrieb vorkommen, nicht alleine auffangen kann.

Deutsch

EINGÄNGE

Gute Kabelführung verbessert die Klangqualität Ihres PA-Systems enorm. Eingangskabel sollten kurz und direkt sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden.

Die Eingänge Ihres OMNITRONIC Prozessors sind mit XLR- und Klinkenbuchsen und Klemmleisten ausgestattet.

AUSGÄNGE

Die Ausgänge Ihres OMNITRONIC Prozessors sind mit XLR- und Klinkenbuchsen und Klemmleisten ausgestattet.

NETZANSCHLUSS

Der OMNITRONIC Prozessor darf erst dann ans Stromnetz angeschlossen werden, wenn sichergestellt ist, dass die richtige Netzspannung (230 V) vorhanden ist. Ihr Gerät ist mit einer T 0,5 A, 250 V Sicherung abgesichert.

Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.

Die Belegung der Anschlussleitungen ist wie folgt:

Leitung Pin	International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter

Der Schutzleiter muss unbedingt angeschlossen werden!

Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.

INBETRIEBNAHME

Versichern Sie sich, dass der Prozessor vor den Verstärkern angeschaltet wird, um den Einschalt(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und schützt Ihre Lautsprecher und Endstufen vor Beschädigung.

EINFÜHRUNG IN DEN EQUALIZER

Auf den ersten Blick scheint ein Equalizer ein kompliziertes Gerät zu sein. Jedoch ist in Theorie und Praxis ein Equalizer ein einfach zu handhabendes Gerät. Die meisten Leute sind mit Höhen- und Tiefenregelungen bereits vertraut. Diese Steuerung teilt das Audiosignal in zwei Frequenzen - die niedrigen und die hohen Frequenzen. Der Bassknopf ist nun ein Lautstärkeregler für die Bässe, und der Höhenknopf ist nun ein Lautstärkeregler für die Höhen.

"Hz" steht für Hertz. "KHz" steht für Kilohertz (tausend Hertz). Das ist die Maßeinheit für Schwingungen (Perioden) pro Sekunde. Sie sehen, dass Musikwellen in Schwingungen pro Sekunde gemessen werden. Sehr tiefe Töne einer Bassgitarre haben weniger Schwingungen pro Sekunde als ein hoher Ton von z.B. einer Flöte.

Deutsch

Es ist somit offensichtlich, dass wenn nur die Lautstärke der Flöte ohne die Bassgitarre erhöht werden soll, der Regler für die Höhen (treble) aufgedreht werden muss.

Die Flöte beansprucht nur einen kleinen Frequenzbereich, der von dem Höhenregler eingestellt werden kann. Im Bereich der Höhenregelung befindet sich auch der Frequenzbereich des Gesanges. Diese beanspruchen einen ähnlich nahe liegenden Frequenzbereich wie eine Flöte, nur etwas tiefer.

Eine Höhenregelung alleine bietet also keine Möglichkeit, die Lautstärke der Flöte zu erhöhen, ohne dass auch der Gesang lauter wird. Was gebraucht wird ist eine Möglichkeit, das Audiosignal nicht nur in zwei, sondern in so viel wie möglich Frequenzbereiche zu teilen. Das ermöglicht uns eine nahezu unbegrenzte Flexibilität der Lautstärkenregelung des ganzen Frequenzbandes in unserem Audioprogramm.

Das ist genau das, was ein Graphic Equalizer ermöglicht. Er gibt uns eine präzise Kontrolle über die Lautstärke von vielen nahe liegenden Frequenzbereichen. Jede von ihnen kann dem gesamten Audioprogramm hinzugefügt oder "abgezogen" werden.

In einem Aufnahmestudio oder auf einer Bühne werden Graphic Equalizer für drei spezielle Zwecke verwendet:

1.) ROOM EQUALIZATION: Jeder Raum (Zimmer, Halle usw.), in dem Musik gespielt wird, fügt der Musik ihren eigenen Charakter zu. Das hängt ganz von den Wänden, Böden, Decken, Möbeln und Leuten ab, welche sich in dem Raum befinden und die Musik mehr oder weniger absorbieren. Jeder Raum verstärkt oder schwächt einige Frequenzen. Hier werden die Graphic Equalizer eingesetzt, um die Veränderung aufzufangen und auszugleichen.
2.) FEEDBACK CONTROL: Ohne einen Graphic Equalizer ist es sehr schwierig, eine Rückkopplung (das ohrenbetäubende, pfeifende Geräusch, wenn vom Mikrofon ein Signal von einem Lautsprecher aufgenommen und erneut verstärkt wird) zu vermeiden oder abzustellen. Ein Graphic Equalizer kann die entsprechende Frequenz absenken, ohne die verbleibenden Frequenzen zu beeinflussen.
3.) CREATIVE RECORDING: Hier werden Graphic Equalizer dazu verwendet, um einen Sound "heller", "voller" oder ganz anders zu gestalten. Das hängt ganz von der Kreativität des Bedieners ab. Eine Stimme kann dahin verändert werden, dass man glaubt, sie käme z.B. aus einem Telefon. Einer akustischen Gitarre kann ein "metallischer" Klang verliehen werden. Der Bassdrum kann mehr Präsenz gegeben werden.

BEDIENUNG

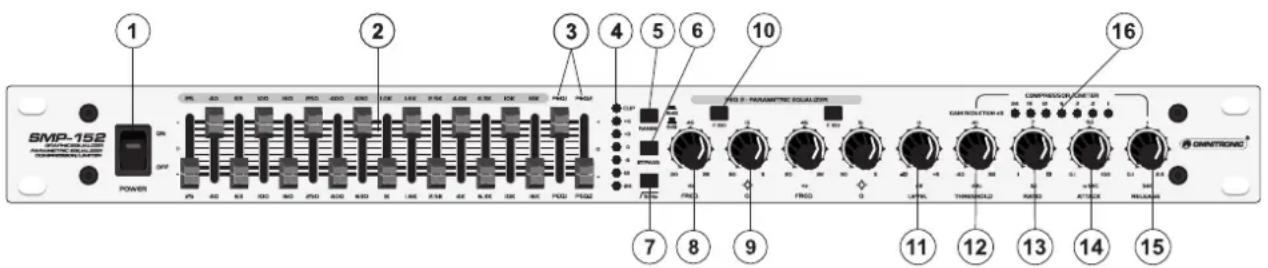

Frontseite

SMP-152 POWER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 COMPRESSOR FILTER CONSTRUCTION 43 THRESHOLD RANSO ATTAGE RELATION 7 8 9 16

1. NETZSCHALTER

Schaltet Ihren Prozessor an und aus. Versichern Sie sich, dass der Prozessor vor den Verstärkern angeschaltet wird, um den Einschalt(bass)schlag zu vermeiden. Dadurch wird verhindert, dass Sie Ihr Publikum verärgern und Ihre Lautsprecher und Endstufen werden vor Beschädigung geschützt.

EQUALIZER-BEREICH

2. FREQUENZ-Fader

Wenn Sie den jeweiligen Fader hochziehen, erhöhen Sie die Lautstärke. Wenn Sie diesen Fader herunterziehen, verringern Sie die Lautstärke.

Wenn Sie diesen Fader zum "Nullpunkt" bewegen, spüren Sie eine Rasterung.

Deutsch

3. PEQ-Fader 1 & 2

Wenn Sie den jeweiligen Fader hochziehen, erhöhen Sie die Lautstärke. Wenn Sie diesen Fader herunterziehen, verringern Sie die Lautstärke. Wenn Sie diesen Fader unter "Null" bewegen, spüren Sie eine Rasterung. Das macht es Ihnen sehr einfach, den Nullpunkt zu finden.

4. LED-LEVEL Anzeige

Zeiget die Absenkung der Lautstärke in dB an.

5. Equalisationsbereich-Wahlschalter (RANGE)

Einer der Gründe, warum man einen Graphic Equalizer verwendet, ist, dass die eingestellten Frequenzfader selbst eine Kurve bilden, je nach dem, wie Sie sie eingestellt haben. Sollten Ihre Einstellungen jedoch zu nahe beieinander liegen, ist die Anzeige schwer einzustellen und abzulesen. Für vereinfachtes Einstellen der gewünschten Pegelkurve verlängern Sie den Faderweg, indem Sie den Range Selector Schalter drücken. Sie können den maximal regelbaren Bereich der Frequenzfader von 15 dB auf 6 dB absenken und Ihre Einstellungen vornehmen. Sie haben nun den Vorteil, dass die Fader weiter bewegt werden müssen, um dasselbe Ergebnis zu bekommen wie zuvor.

6. EQ BYPASS-Schalter

Im BYPASS-Modus wird das Eingangssignal, ohne jegliche Korrektur, direkt auf den Ausgang gelegt und erlaubt so einen unmittelbaren Vergleich des Sounds mit und ohne Equalizer.

7. LOW CUT-Schalter

Dieser Schalter erlaubt es Ihnen die unerwünschten tiefen Frequenzen abschalten.

8. FREQ-Regler 1 & 2

Dieser Regler dient dazu die zu bearbeitende Frequenz im Bereich von 20 bis 2 K einzustellen.

9. Q (Quality / Güte)-Regler

Dient dazu die Bandbreite (Q-Faktor) im Bereich von 30 bis 3 Q einzustellen.

10. FX 10-Taste 1 & 2

Drücken Sie diese Taste um den FREQ-Freqenzbereich mit dem Faktor 10 zu multiplizieren.

11. LEVEL-Regler

Hiermit wird der Ausgangspegel des Gerätes eingestellt. Werden Frequenzbänder stark angehoben, muss der Ausgangspegel über den Level-Regler abgesenkt werden, um eine Übersteuerung der Endstufe zu vermeiden.

KOMPRESSOR / LIMITER-BEREICH

Aufgabe des Kompressors ist es, den Dynamikbereich eines Audiosignals einzuschränken und das Pegelniveau zu kontrollieren. Es wird verhindert, dass das Signal einen eingestellten Pegel (auch Level od. Schwelle) überschreitet. Der Umfang der resultierenden Dynamik hängt von der Threshold-, Attack-, Release- und Ratio-Einstellungen ab.

12. THRESHOLD-Regler

Mit dem Threshold-Regler bestimmen Sie den Einsatzpunkt des Kompressors im Bereich von -40 dB bis +20 dB. Der Kompressor wirkt oberhalb der eingestellten Threshold-Schwelle. Signale, die momentan unterhalb des Thresholds liegen, werden vom Kompressor bearbeitet.

13. RATIO-Regler

Dieser Regler bestimmt das Verhältnis von Eingangs- zu Ausgangspegel für alle Signale, die den Threshold-Punkt um mehr als 10 dB überschreiten. Das Verältnis kann stufenlos im Bereich von 1:1 bis ∞:1 geregelt werden. Wird der Regler auf 1:1 eingestellt, gibt es keine Signalkompression. Das Drehen im Uhrzeigersinn macht die Regelung immer härter, bis der Kompressor bei einer Einstellung von ∞:1 schließlich als Limiter arbeitet und jedes Signal über der eingestellten Schwelle komplett komprimiert.

Deutsch

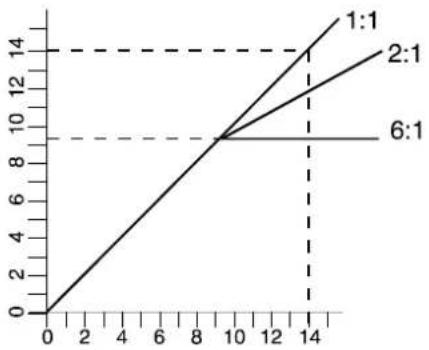

Die folgende Abbilung erklärt das Verhalten von komprimiertem Signal in Abhängigkeit von verschiedenen Ratio-Einstellungen.

14. ATTACK-Regler

Dieser Regler bestimmt die Zeit, die der Kompressor nach Unterschreiten des Threshold-Punktes benötigt um auf Signale zu reagieren, die den Threshold-Punkt überschreiten. Der Bereich umfasst 0,1 ms bis 100 ms. Nutzen Sie kürzere Attack-Zeiten für einen schnelleren, härteren Einsatz, wie er bei Perkussionsinstrumenten benötigt wird und langsamere Attack-Zeiten für eine weiche, unhörbare Kompression.

15. RELEASE-Regler

Dieser Regler bestimmt die Zeit, die der Kompressor nach Unterschreiten des Threshold-Punktes benötigt, um den ursprünglichen Pegel wieder zu erreichen. Der Bereich umfasst 0,1 sec. bis 2,5 sec. Nutzen Sie kürzere Werte, um eine effektive Kompression zu erzielen und längere, um das typische „Kompressor-Pumpen“ zu vermeiden.

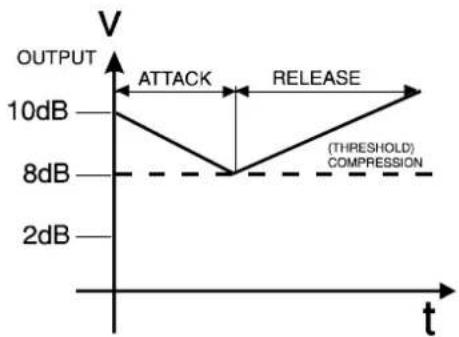

Die folgende Abbildung stellt dar, wie die ATTACK/RELEASE arbeitet. Unterschiedliche Zeiteinstellungen ergeben unterschiedliche Effekte.

Beispiel: INPUT LEVEL 10 dB bei 4 dB Kompression

16. GAIN-REDUCTION LED-Anzeige

Zeigt die Absenkung in dB an.

Empfohlene Einstellungen

	ATTACK RELEASE RATIO
Gesang Mittel bis Schnell Mittel	bis Langsam 2:1 bis	4:1
Harter Bass	Schnell	Schnell	4:1 oder höher
Weicher Bass	Mittel bis Langsam	Mittel bis Langsam	4:1
E-Gitarre	Schnell	Langsam 4:1 oder höher
Akkustik Gitarre	Mittel bis Langsam	Mittel bis Langsam	4:1
Blasinstrumente	Schnell	Schnell	5:1 oder höher
Schlagzeug (Bassdrum, Snare)	Schnell	Schnell	4:1
Schlagzeug (Becken)	Schnell	Langsam 2:1 bis 10:1

Deutsch

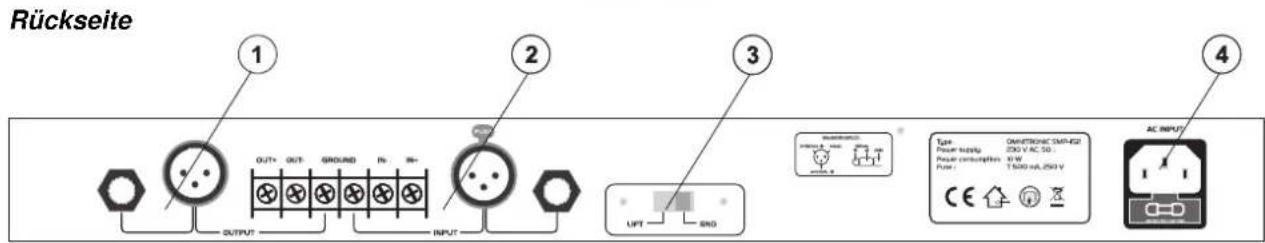

Rückseite 1 2 3 4 OUTPUT OUT+ OUT- GROUND IN- IN+ INPUT UFT END MATERIALS Power supply: 200 V AC, 50 - Power consumption: kW Power: T500 mA, 250 V CE ONSTRONG CWP-EQI AC INPUT

1. EINGANGSBUCHSEN
2. AUSGANGSBUCHSEN
3. GROUND LIFT-Schalter
4. NETZANSCHLUSS mit SICHERUNGSHALTER

Stecken Sie hier die Netzleitung ein.

REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service-arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sicherungswechsel

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

TECHNISCHE DATEN

Systemdaten
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 10 W
Sicherung: T 0,5 A
Audio Ein- und Ausgänge: XLR	Klinke, Klemmleiste
Eingangsimpedanz: 10/20 kOhm (unsymm./symm.)
Ausgangsimpedanz 300/150 kOhm (unsymm./symm.)
Frequenzbereich: 20 Hz - 20 kHz, ±3 dB
Geräuschspannungsabstand: >95 dB, ungewichtet
Crosstalk: >90 dB
Klirrfaktor: < 0,01%
Frequenzen: 25/40/63/100/160/250/400/630 Hz/1k/1,6k/2,5k/4k/6,3k/10k/16 kHz
Equalizer-Bereich
Frequency: variabel (20 bis 2 kHz)
Q (Güte): variabel (30 bis 3)
Kontrollbereich: ±6 dB oder ±15 dB
Low Cut:	30 Hz
Kompressor-Bereich
Threshold:	variabel (-40 bis +22 dBu)
Ratio:	variabel (1:1 bis ∞:1)
Attack-Zeit:	variabel (0,1 ms bis 100 ms)
Release-Zeit:	variabel (0,1 sec bis 2,5 sec)
Ausgangsregelung:	variabel (-∞ bis +6 dB)
Anzeigen
Gain Reduction:	VU Meter, 7 LEDs
Abmessungen/Gewicht
Maße (BxTxH):	483 x 210 x 44 mm
Gewicht:	3 kg

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 06.09.2006 ©

USER MANUAL

OMNITRONIC

SMP-152
