• Mode d'emploi et notice de montage Congélateur avec système NoFrost FN 12220 S FN 12420 S FN 12620 S FN 12820 S Il est impératif de lire attentivement le mode d'emploi avant le montage, l'installation et/ou la mise en service. Vous éviterez ainsi de vous blesser ou d'endommager l'appareil. M.-Nr. 07 933 610 fr-BEDescription de l'appareil p. 4
• Votre contribution à la protection de l’environnement p. 5
• Emballage recyclable p. 5
• Elimination de votre ancien appareil p. 5
• Consignes de sécurité et mises en garde p. 6
• Comment économiser de l'énergie ? p. 11
• Mise en marche et arrêt de l'appareil p. 13
• En cas d'absence prolongée p. 13
• La bonne température p. 14
• Réglage de la température p. 14
• Afficheur de température p. 15
• Signal sonore p. 16
• Alarme de la porte p. 16
• Activation du système d'alarme p. 16
• Désactivation du signal d'alarme sonore p. 16
• Utilisation de la fonction SuperFrost p. 17
• Fonction SuperFrost p. 17
• Congélation et conservation p. 18
• Capacité maximale de congélation p. 18
• Que se passe-t-il lorsque vous congelez des produits frais ? p. 18
• Utilisation de la plaque d’isolation p. 18
• Attention ! p. 18
• Conservation des produits surgelés p. 19
• Congélation de produits frais p. 20
• Conseils pour la congélation p. 20
• Emballage p. 20
• Avant la congélation p. 21
• Rangement des produits dans l'appareil p. 21
• Congélation de grandes quantités p. 21
• Décongélation p. 21
• Préparation de glaçons p. 22
• Refroidissement rapide de boissons p. 22
• Utilisation de la tablette de congélation p. 22
• Utilisation de l'accumulateur de froid p. 23
• Dégivrage p. 24
• Table des matières 2Nettoyage p. 25
• Intérieur, accessoires p. 25
• Porte de l'appareil, parois latérales p. 26
• Grilles d'aération p. 26
• Joint de porte p. 26
• Grille métallique de la paroi arrière Problèmes et remèdes p. 26
• Provenance des différents bruits p. 30
• Service après-vente/garantie p. 31
• Raccordement électrique p. 32
• Installation de l'appareil p. 33
• Lieu d'installation p. 33
• Classe climatique p. 33
• Aération et ventilation p. 33
• Installation de l'appareil p. 34
• Équilibrage de l'appareil p. 34
• Dimensions de l'appareil p. 35
• Changement des charnières p. 36
• Alignement de la porte de l'appareil p. 40
• Montage de l'appareil Table des matières 3a Touche Marche/Arrêt b Touche de réglage de la tempéra p. 41

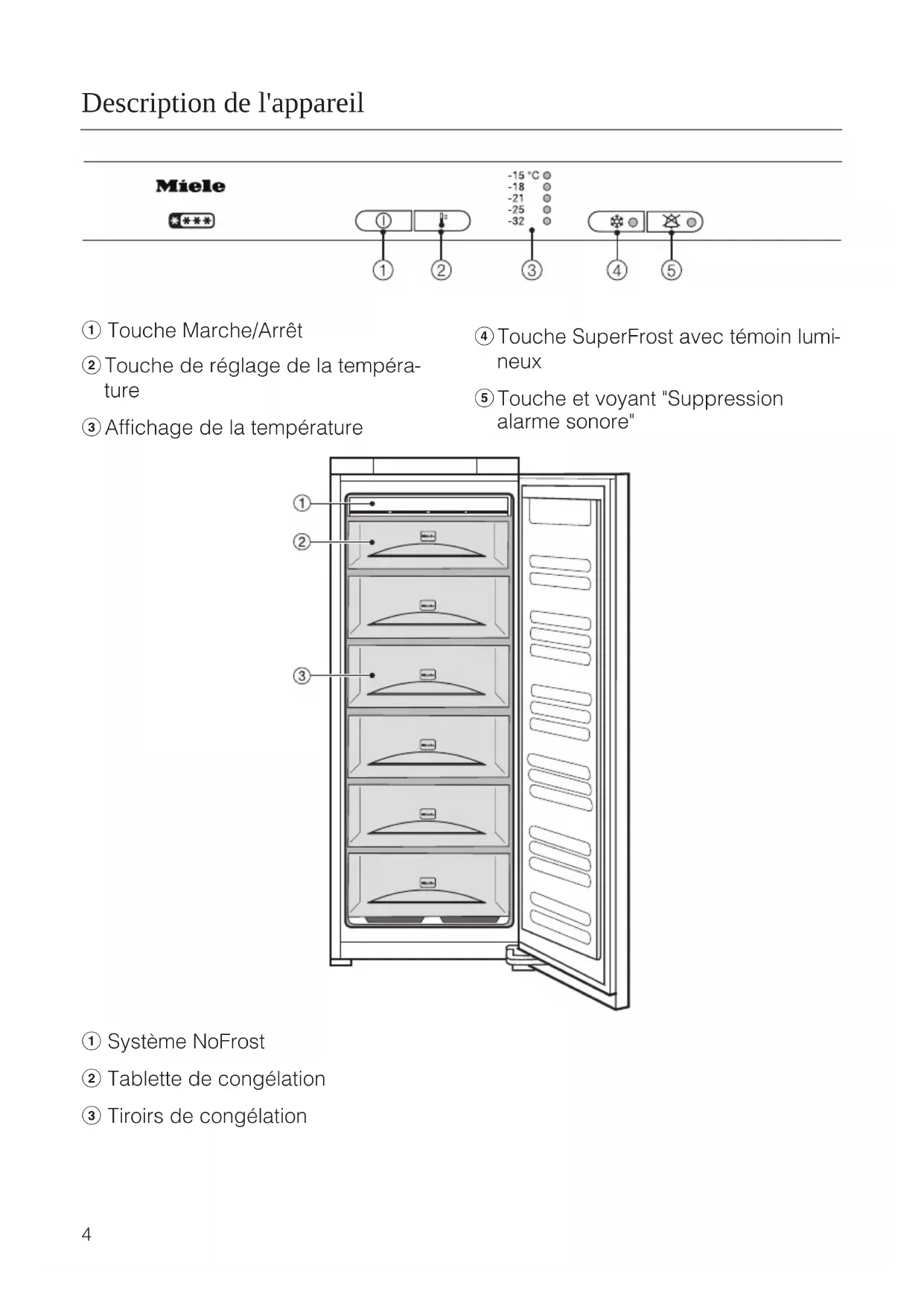

ture c Affichage de la température a Système NoFrost b Tablette de congélation c Tiroirs de congélation d Touche SuperFrost avec témoin lumi

neux e Touche et voyant "Suppression alarme sonore" Description de l'appareil 4Emballage recyclable L’emballage protège l’appareil contre d’éventuels dégâts pendant le trans

port. Le fabricant a opté pour un maté

riau supporté par l’environnement et réutilisable. En réinsérant l’emballage dans le cir

cuit, on réduit la consommation de ma

tières premières et la prolifération des déchets. Ne le jetez donc pas avec vos déchets ordinaires mais portez-le plutôt au parc à conteneurs communal le plus proche. Pour savoir où ce dernier se trouve, il vous suffit de vous adresser à votre administration communale. Elimination de votre ancien appareil Lors de l’achat de votre nouvel appareil, vous avez payé une contribution. Elle ser

vira intégralement au futur recyclage de cet appareil, qui contiendra encore des matériaux utiles. Son recyclage permettra de réduire le gaspillage et la pollution. Si vous avez des questions à propos de l’élimination de votre ancien appa- reil, veuillez prendre contact avec – le commerçant qui vous l’a vendu

– la société Recupel, au 02 / 706 86 10, site web: www.recupel.be ou encore

votre administration communale si vous apportez votre ancien appareil à un parc à conteneurs. Veillez à ne pas endommager les tubu

lures du circuit frigorifique de votre réfri

gérateur jusqu’à son enlèvement vers une décharge assurant le recyclage des matériaux. On évitera ainsi que le fluide frigorifique contenu dans le circuit et l’huile contenue dans le compresseur ne soient libérés dans l’atmosphère. Veillez aussi à ce que l’appareil reste hors de portée des enfants jusqu’à ce qu’il soit évacué. Votre contribution à la protection de l’environnement 5Cet appareil répond aux prescrip

tions de sécurité en vigueur. Une uti

lisation non conforme peut cepen

porels et matériels. Avant d'utiliser votre appareil pour la première fois, lisez attentivement le mode d'emploi. Vous y trouverez des instructions importantes concer

nant l'installation, la sécurité, l'utilisa

tion et l'entretien de l'appareil. Vous veillerez ainsi à votre sécurité et évi

terez d'endommager l'appareil. Conservez précieusement ce mode d'emploi afin de pouvoir le trans- mettre à un éventuel propriétaire ul- térieur de l'appareil. Utilisation

Cet appareil est réservé à un usage domestique ou dans des conditions si- milaires, comme par exemple:

dans des magasins, des bureaux ou des environnements de travail sem

dans des propriétés agricoles ;

dans des hôtels, des motels, des chambres d'hôtes et d'autres loge

ments de ce type (pour une utilisa

tion par les clients). Cet appareil ne peut être utilisé qu’à des fins ménagères pour conserver des produits surgelés, congeler des pro

duits frais et préparer des glaçons. Tout autre type d'utilisation est interdit et peut être dangereux. Le fabricant décline toute responsabilité en cas de dommages causés par une utilisation non conforme ou une manipulation in

correcte de l’appareil.

Cet appareil n'est pas destiné à être utilisé par des personnes sans assis

tance ni supervision si leurs capacités physiques, sensorielles ou mentales les empêchent d'utiliser l'appareil en toute sécurité. Si vous avez des enfants

Les enfants sont autorisés à utiliser l'appareil seulement si vous leur en avez expliqué le fonctionnement de fa- çon à ce qu'ils sachent l'employer cor- rectement. Ils doivent connaître les ris- ques inhérents à une mauvaise utilisa- tion de l'appareil.

Surveillez les enfants se trouvant à proximité de l'appareil. Ne laissez pas les enfants jouer avec l'appareil (p.ex. s'accrocher à la porte). Consignes de sécurité et mises en garde 6Sécurité technique

Contrôlez si l'appareil ne présente pas de dommages apparents avant de l'installer. Ne mettez jamais un appareil endommagé en service. Un appareil endommagé peut repré

senter un danger pour votre sécurité !

En cas d'endommagement du cor

don d'alimentation réseau, celui-ci doit être remplacé par des professionnels agréés afin d'éviter tout danger éven

tuel pour l'utilisateur.

Cet appareil contient de l'isobutane (R600a), un gaz naturel sans danger pour l'environnement mais inflammable. Il ne détruit pas la couche d'ozone et ne contribue pas à l'effet de serre. L'uti- lisation de ce gaz réfrigérant peu pol- luant est en partie responsable de l'augmentation des bruits de fonction- nement. Outre le ronflement provenant du compresseur, il se peut que vous entendiez un bruit d'écoulement dans l'ensemble du circuit de refroidisse- ment. Ces bruits sont malheureusement inévitables mais n'ont aucune répercus

sion sur le fonctionnement de l'appareil. Veillez à n'endommager aucune pièce du circuit de réfrigération lors du trans

port et de l'installation de l'appareil. Les projections de liquide réfrigérant peu

vent causer des lésions oculaires. Si l'appareil est endommagé : - évitez de placer l'appareil à proximité de flammes ou de sources de chaleur ; - retirez la fiche ; - aérez la pièce dans laquelle se trouve l'appareil pendant quelques minutes ; et - avertissez le service après-vente.

La taille de la pièce dans laquelle est installé l'appareil doit être propor

tionnelle à la quantité de réfrigérant qu'il contient. En cas de fuite éven

tuelle, un mélange air-gaz inflammable risque de se former si la pièce est trop petite. La pièce doit avoir un volume d'au moins 1 m

pour huit grammes de réfri

gérant. La quantité de réfrigérant est in

diquée sur la plaque signalétique à l'in

térieur de l'appareil.

Le bon fonctionnement de l'appareil n'est garanti que si l'appareil est instal

lé et raccordé conformément au mode d'emploi.

Avant de raccorder l'appareil à la prise secteur, assurez-vous que les va- leurs de tension et de fréquence figu- rant sur la plaquette signalétique sont conformes aux caractéristiques de votre réseau électrique. Ces données doivent absolument cor- respondre pour éviter tout endomma- gement de l'appareil. En cas de doute, consultez votre électricien.

Le raccordement de l'appareil au ré

seau électrique ne peut pas être effec

tué au moyen de prises multiples ou de rallonges. En effet, celles-ci ne garan

tissent pas la sécurité requise (par exemple, risque de surchauffe). Consignes de sécurité et mises en garde

La sécurité électrique de la machine n'est garantie que lorsqu'elle est rac

cordée à une prise de terre réglemen

taire. Il est très important que cette condition de sécurité fondamentale soit respectée. En cas de doute, faites con

trôler votre installation par un électri

cien. Le fabricant ne peut être tenu respon

sable de dommages causés par une mise à la terre manquante ou défec

tueuse à l'installation (une décharge électrique, par exemple).

Les travaux d'installation, ainsi que les interventions d'entretien et de répa- ration, sont à confier exclusivement à des professionnels agréés par le fabri- cant. Des travaux d'installation, d'entretien ou de réparation non conformes peuvent présenter de graves dangers pour l'uti- lisateur, pour lesquels le fabricant dé- cline toute responsabilité.

La réparation de l'appareil pendant la période de garantie doit être ef

fectuée exclusivement par un service après-vente agréé par le fabricant, si

non vous perdez le bénéfice de la ga

rantie en cas de pannes ultérieures.

En cas de travaux d'installation, d'entretien et de réparation, l'appareil doit impérativement être déconnecté du réseau électrique. L'appareil n'est déconnecté du réseau électrique que lorsque l'une des condi

tions suivantes est remplie :

la fiche de l'appareil est débranchée. Ne tirez pas sur le cordon d'alimen

tation, mais saisissez la fiche pour déconnecter l'appareil du réseau ;

le fusible de l'installation électrique est hors circuit.

Les éléments défectueux ne peu- vent être remplacés que par des piè- ces de rechange d'origine et de marque Miele. Seule l'utilisation de ces pièces permet au fabricant de garantir la satisfaction aux exigences de sécu- rité.

L'installation et le montage de cet appareil dans un emplacement mobile (par exemple, sur un bateau) ne peu- vent être effectués que par un spécia

liste ou une société spécialisée, en res

pect des conditions garantissant un fonctionnement de la machine en toute sécurité. Consignes de sécurité et mises en garde 8Utilisation conforme

Ne touchez pas les produits conge

lés avec les mains mouillées. Elles pourraient y rester collées sous l'effet du froid et vous risqueriez de vous blesser !

Ne mettez pas directement dans votre bouche des glaçons et des bâ

tonnets glacés (en particulier à l'eau) que vous venez de sortir du congéla

teur. Vos lèvres ou votre langue pourraient y rester collées en raison de la tempéra

ture extrême de l'aliment et vous ris

queriez de vous blesser !

Ne recongelez jamais des aliments partiellement ou totalement déconge- lés. Consommez-les le plus vite possible, car ils perdent leur valeur nutritive et se gâtent. Les aliments décongelés peu- vent être recongelés une fois cuits ou rôtis.

Ne consommez pas d'aliments stoc

kés depuis trop longtemps, vous ris

queriez de vous intoxiquer. La durée de conservation dépend de nombreux facteurs tels que le degré de fraîcheur, la qualité du produit et la température de conservation. Suivez les instructions du fabricant pour la congélation et la durée de conservation après ouverture des aliments.

plosive ni aucun produit contenant des carburants gazeux inflammables (des bombes aérosols, par exemple) dans l'appareil. Des étincelles peuvent jaillir lors de la mise en marche du thermos

tat et provoquer l'explosion de mélan

N'utilisez aucun appareil électrique à l'intérieur de cet appareil (pour pré

parer de la glace par exemple). Cela risquerait de produire des étincelles. Si

non, vous risqueriez de provoquer une explosion !

Ne conservez aucune boîte, canette ou bouteille contenant des boissons gazeuses ou des liquides qui peuvent congeler dans le congélateur. Celles-ci pourraient éclater et vous risqueriez de vous blesser ou d'endommager l'appareil !

Sortez les bouteilles que vous avez mises à rafraîchir au congélateur au bout d'une heure maximum, sinon elles pourraient éclater et vous risqueriez de vous blesser ou d'endommager l'appa- reil !

N'utilisez pas d'objets pointus ou tranchants pour :

gratter les couches de givre ou de glace ;

décoller les bacs à glaçons et les ali

ments pris dans la glace. Vous risqueriez d'endommager le cir

cuit de refroidissement, rendant alors l'appareil inutilisable.

Ne traitez jamais le joint de porte avec de l'huile ou de la graisse. Vous risqueriez de le rendre poreux à la longue. Consignes de sécurité et mises en garde

Ne recouvrez pas les grilles d'aéra

tion de l'appareil. Sinon, l'aération de l'appareil n'est plus assurée. L'appareil consomme alors plus d'électricité, ce qui risque d'en

dommager des composants de l'appa

L'appareil est conçu pour une cer

taine classe climatique (température ambiante de la pièce). Veillez à ce que la température ambiante reste dans les limites ainsi définies. La classe clima

tique est indiquée sur la plaque signa

létique de l'appareil. Une température ambiante inférieure entraîne un arrêt prolongé du dispositif de réfrigération, si bien que l'appareil ne parvient pas à maintenir la tempéra- ture requise.

Ne placez jamais d'appareils de chauffage électriques ou de bougies dans l'appareil pour le dégivrer. Vous pourriez endommager le plas- tique.

N'utilisez pas de sprays dégivrants ni de dégivreurs. Ceux-ci peuvent produire des gaz ex

plosifs ou contenir des agents de dis

solution ou de diffusion susceptibles d'endommager les pièces en plastique. Ils peuvent aussi s'avérer nocifs pour la santé.

N'utilisez en aucun cas un système de nettoyage à la vapeur pour dégivrer et nettoyer l'appareil. La vapeur peut humidifier les pièces sous tension de l'appareil et provoquer un court-circuit. Enlèvement de votre congélateur

Détruisez le verrou ou le loquet de votre ancien réfrigérateur/congélateur au moment de vous en débarrasser. Vous éviterez ainsi que des enfants mettent leurs jours en danger en s'en

fermant dans l'appareil.

Veillez à n'endommager aucune pièce du circuit de réfrigération, par exemple en :

perçant les tuyaux de l'évaporateur contenant le réfrigérant ; – pliant les conduits ; – grattant les couches de surface. Les projections de liquide réfrigérant peuvent causer des lésions oculaires. Le fabricant de l'appareil décline toute responsabilité en cas de dom- mages dus au non-respect des consignes de sécurité et des mises en garde. Consignes de sécurité et mises en garde 10Consommation d'énergie normale Consommation d'énergie accrue Installation Dans une pièce bien aérée Dans un espace confiné, non aéré À l'abri de la lumière directe du soleil Exposition directe à la lumière du soleil À distance d'une source de chaleur (radiateur, four, etc.) À proximité d'une source de chaleur (radiateur, four, etc.) À une température ambiante idéale d'environ 20 °C À une température ambiante élevée Ne pas recouvrir les fentes d'aéra

tion et enlever la poussière réguliè

rement Réglage de la tempéra

proximatif " (réglage par palier) Réglage moyen de2à3 Réglage plus élevé : plus la température de la zone est basse, plus la consommation d'énergie est élevée ! Réglage de la tempéra- ture Thermostat " au degré près " (afficheur numérique) Zone d'entreposage8à12°C Sur les appareils dotés d'un mode " hiver ", veillez à ce que l'interrup- teur soit coupé à des températures ambiantes supérieures à 16 ou 18 °C ! Réfrigérateur entre 4 et 5 °C Zone PerfectFresh environ 0 °C Congélateur -18 °C Zone de vieillissement du vin entre 10 et 12 °C Utilisation Agencement des tiroirs, des clayet- tes et des balconnets comme lors de la livraison N'ouvrir la porte que quand cela est nécessaire et le moins longtemps possible Ouvrir la porte souvent et longtemps = perte de froid Bien ranger les marchandises Si les marchandises sont mal ran

gées, la porte devra rester ouverte plus longtemps pendant que vous cherchez un aliment. Laisser refroidir les boissons et plats chauds avant de les ranger dans l'appareil Les aliments chauds augmentent le fonctionnement du dispositif de ré

frigération (l'appareil essaie de ré

duire la température). Toujours conserver les produits alimentaires emballés ou bien re

couverts L'évaporation et la condensation des liquides dans le réfrigérateur entraînent des pertes de froid. Placer les produits à décongeler dans le réfrigérateur Ne pas surcharger les comparti

ments afin que l'air puisse circuler. Comment économiser de l'énergie ? 11Consommation d'énergie normale Consommation d'énergie accrue Dégivrage Effectuer un dégivrage du congéla

teur en présence d'une couche de glace de 0,5 cm. La présence d'une couche de glace amoindrit la diffusion du froid aux produits surgelés et accroît la consommation d'énergie ! Comment économiser de l'énergie ? 12Avant la première utilisation Après le transport, attendez environ 30 minutes à une heure, avant de brancher l'appareil. Cette précaution est très importante pour garantir son bon fonctionnement ultérieur !

Nettoyez l'intérieur de l'appareil et les accessoires à l'eau tiède, puis sé

chez-les à l'aide d'un chiffon doux. Mise en marche de l'appareil ^ Appuyez sur la touche Marche/Arrêt. L'afficheur de température et le témoin de la touche d'arrêt du signal sonore clignotent tant que la température du congélateur n'est pas assez basse. Pour que la température soit suffisam- ment basse, laissez préalablement re- froidir l'appareil pendant quelques heu

res avant d'y placer des aliments. Accumulateur de froid Placez l'accumulateur dans le tiroir du haut ou, pour gagner de la place, sur la tablette de réfrigération. Après environ 24 heures dans le congélateur, l'accu

mulateur peut produire sa pleine capa

cité de refroidissement. Arrêt de l'appareil

Appuyez sur la touche Marche/Arrêt jusqu'à ce que l'affichage de la tem

pérature s'éteigne. Tous les témoins s'éteignent et le refroi

dissement s'arrête. En cas d'absence prolongée Si vous ne comptez pas utiliser l'appa- reil pendant un certain temps : ^ arrêtez l'appareil ; ^ débranchez la fiche de raccorde- ment de l'appareil ou désactivez le fusible de l'installation électrique ;

nettoyez l'appareil et

laissez la porte de l'appareil entrou

verte afin d'éviter les odeurs de ren

fermé. En cas d'absence prolongée, si vous laissez l'appareil débranché sans l'avoir nettoyé et que vous n'entrouvrez pas la porte, des moi

sissures risquent d'apparaître. Mise en marche et arrêt de l'appareil 13Pour la conservation des aliments, il est très important de choisir une bonne température. Celle-ci permet en effet de ralentir, voire d'empêcher, la dégra

dation des produits alimentaires par les micro-organismes. La température in

fluence la vitesse de croissance des micro-organismes. Si la température est basse, ce processus se ralentit. Pour congeler les produits frais et les conserver pendant une longue période, il faut une température de -18 °C.À cette température, la croissance des micro-organismes est stoppée nette. Mais dès que la température dépasse à nouveau la barre des -10 °C, les micro-organismes s'attaquent à nou- veau aux produits, et ceux-ci se conservent alors moins longtemps. C'est pourquoi les aliments partielle- ment ou totalement décongelés ne peu- vent être recongelés qu'une fois cuits. En effet, la plupart des micro-organis- mes sont tués à température élevée. La température dans l'appareil aug

en fonction de la fréquence et de la durée d'ouverture de la porte (plus souvent et plus longtemps la porte est ouverte, plus la température aug

en fonction de la quantité d'aliments conservés (plus cette quantité est importante, plus la température aug

en fonction de la quantité d'aliments frais congelés (plus cette quantité est importante, plus la température augmente) ;

en fonction de la température am

biante (plus cette température est importante, plus la température dans l'appareil augmente). L'appareil est conçu pour une cer

taine classe climatique (température ambiante de la pièce). Veillez à ce que la température ambiante reste dans les limites ainsi définies. Réglage de la température ^ Appuyez sur la touche de réglage de la température jusqu'à ce que la tem- pérature souhaitée apparaisse dans l'afficheur de la température. La température change de façon continue. Une fois arrivé à -32 °C, le réglage re- prend à -15 °C. Au sein de la gamme de températures indiquée (par ex. entre -15 et -18 °C), il est possible de diminuer légèrement la température.

Appuyez sur la touche de réglage de la température jusqu'à ce que -15 °C apparaisse dans l'afficheur de la température.

Appuyez encore pendant env. 5 se

condes sur la touche de réglage de la température. Cela signifie que le réglage (diminution de la température) a été enregistré à l'intérieur de la gamme de températu

res, même s'il n'apparaît pas encore sur l'afficheur de la température. La bonne température 14Afficheur de température L'afficheur de température sur le panneau de commande indique tou

jours la température souhaitée. Vous pouvez régler la température entre -15 °C et -32 °C. La température clignote dans l'affi

la température ne figure pas dans la plage d'affichage de température possible ; – vous réglez la température ; – la température a augmenté de quel- ques degrés dans l'appareil, pour in- diquer une perte de froid. Cette perte de froid momentanée ne doit pas vous inquiéter si elle se produit dans les situations suivantes : – la porte de l'appareil reste ouverte plus longtemps que d'habitude, par exemple lorsque vous retirez ou dé

posez une grande quantité d'ali

vous congelez des aliments frais. Si la température du congélateur a dé

passé -18 °C pendant un certain laps de temps, vérifiez si les produits sont partiellement ou totalement déconge

lés. Si tel est le cas, consommez ces aliments le plus vite possible ! La bonne température 15L'appareil est équipé d'un système d'avertissement qui empêche la tempé

rature du congélateur d'augmenter sans que vous ne vous en rendiez compte. Si la température augmente trop, un signal sonore retentit. L'affi

cheur de température et le témoin du signal sonore clignotent. L'alarme se déclenche lorsque la tem

pérature augmente trop par rapport à celle qui a été définie sur l'appareil. Les signaux visuel et sonore se déclen

chent, par exemple, dans les cas sui

vants : – vous mettez une grande quantité d'aliments au congélateur sans acti- ver la fonction de refroidissement in- tense SuperFrost. En fonction de la température, vérifiez l'état des aliments pour savoir s'ils sont déjà partiellement ou totalement décon- gelés. Le cas échéant, cuisinez les ali- ments (en les cuisant ou en les grillant) avant de les recongeler. Alarme de la porte Si la porte reste ouverte pendant plus de 60 secondes environ, un signal so

nore retentit. Activation du système d'alarme Le système d'alarme est automatique

ment activé. Il ne faut pas le mettre en marche. Désactivation du signal d'alarme sonore Lorsque l'alarme est terminée, le signal sonore s'éteint, ainsi que le témoin lu

mineux. Toutefois, si le signal d'alarme sonore vous dérange, vous avez la possibilité de le désactiver. ^ Appuyez sur la touche Marche/Arrêt du signal sonore. Le signal d'alarme sonore cesse de retentir. Le témoin lumineux/signal sonore s'allume, puis s'éteint lorsque l'alarme est terminée. Le système d'avertissement est à nouveau opé

rationnel. Signal sonore 16Fonction SuperFrost Pour congeler de manière optimale les produits frais, activez la fonction SuperFrost avant de commencer le pro

cessus de congélation. Cette opération permet de congeler ra

pidement les produits alimentaires et de conserver ainsi la valeur nutritive, les vitamines, l’aspect et le goût des ali

lorsque vous placez des éléments déjà congelés ; – si vous ne congelez pas plus de deux kilos d’aliments par jour. Activation de la fonction SuperFrost Vous devez activer la fonction SuperFrost 6 heures avant de mettre à congeler les produits. Si vous comptez utiliser la capacité maximale de congélation, activez la fonction SuperFrost 24 heures à l’avance !

Appuyez sur la touche SuperFrost jusqu’à ce que le témoin correspon

dant s’allume. La température à l’intérieur de l’appareil diminue, car celui-ci fonctionne avec sa capacité maximale de refroidissement. Désactivation de la fonction SuperFrost La fonction SuperFrost s’arrête automa

tiquement après environ 65 heures. Le témoin lumineux correspondant s’éteint et l’appareil recommence à fonctionner normalement. Pour économiser l’énergie, vous pou

vez désactiver manuellement la fonc

tion SuperFrost dès qu’une température constante d’au moins -18 °C est at

teinte dans le congélateur. Contrôlez la température dans l’appareil. ^ Appuyez sur la touche SuperFrost jusqu’à ce que le témoin correspon- dant s’éteigne. L’appareil recommence alors à fonc- tionner normalement. Utilisation de la fonction SuperFrost 17Capacité maximale de congélation Pour que les aliments congèlent à cœur le plus vite possible, il convient de ne pas dépasser la capacité maximale de congélation. La capacité maximale de congélation sur 24 heures est indiquée sur la plaque signalétique " Capacité maximale de congélation ... kg/24 h ". La capacité maximale de congélation indiquée sur la plaque signalétique a été définie conformément à la norme DIN EN ISO 15502. Que se passe-t-il lorsque vous congelez des produits frais ? Il est préférable de congeler le plus vite possible les produits alimentaires afin de conserver la valeur nutritive, les vitami- nes, l'aspect et le goût des aliments. Plus le processus de congélation est lent, plus grande est la quantité de liquide qui s'épand des cellules vers le milieu am- biant. En conséquence, les cellules se re

croquevillent sur elles-mêmes. Or, lors de la décongélation, les cellules ne récupèrent qu'une partie du liquide perdu. Concrètement, cela signifie que les ali

ments perdent une grande partie de leur jus. Vous pouvez vous en apercevoir lors de la décongélation : une importante flaque d'eau se crée autour des aliments. Par contre, si le processus de congéla

tion a été rapide, une moindre quantité de liquide s'épand des cellules vers le milieu ambiant. Les cellules se recroque

villent alors beaucoup moins. Lors de la décongélation, la faible quanti

té de liquide issue des cellules peut y re

tourner, ce qui limite fortement la perte de saveur des aliments. La flaque créée est donc très petite. Utilisation de la plaque d’isolation (selon modèle; accessoire en option) L’appareil peut être équipé d’une plaque permettant de « condamner » (c’est-à-dire d’isoler) les tiroirs inutili

sés, afin d’économiser l’énergie. Vous pouvez utiliser la plaque d’isolation si vous avez peu de produits à congeler. Attention ! – Vous devez utiliser au moins trois ti- roirs, y compris la tablette de congé- lation, pour pouvoir congeler les ali- ments. Au besoin, vous pouvez " condam- ner " (c’est-à-dire isoler) tous les au- tres tiroirs. Néanmoins pas moins que les deux derniers tiroir du bas.

Les tiroirs qui restent disponibles pour la congélation doivent toujours être ceux du haut.

Vous devez placer la plaque d’isola

tion sous le dernier tiroir utilisé pour la congélation.

Moins vous utilisez de tiroirs pour la congélation, plus vous économisez d’énergie. La plaque d’isolation vous permet donc d’économiser beau

coup d’énergie ! Congélation et conservation 18Veillez à ne jamais placer d’aliments dans les tiroirs « condamnés », car il peut s’y produire de grandes varia

tions incontrôlées de température, ce qui risque de corrompre les pro

duits alimentaires. Exemple Vous n’avez besoin que de trois tiroirs, y compris la tablette de congélation, pour congeler vos produits alimentai

Placez les produits dans les trois ti

roirs du dessus. Laissez tous les au- tres tiroirs vides.

Retirez le troisième tiroir et poussez la plaque d’isolation sous le troisième tiroir. Vous « condamnez » (c’est-à-dire isolez) ainsi tous les tiroirs situés en dessous de la plaque. Conservation des produits surgelés Si vous souhaitez stocker des produits surgelés vendus dans le commerce, commencez par vérifier lors de l'achat dans le magasin :

si l'emballage n'est pas endomma

la température du congélateur du magasin. Si la température est supé

rieure à -18 °C, les produits surgelés se conserveront moins longtemps. ^ Achetez les produits surgelés en der- nier et transportez-les dans du papier journal ou dans un sac isotherme. ^ Rangez les produits surgelés immé- diatement dans l'appareil. Ne recongelez jamais des aliments partiellement ou totalement décon- gelés. Recongelez-les seulement après les avoir cuisinés (cuits ou grillés). Congélation et conservation 19Congélation de produits frais Ne congelez que des aliments frais et de première qualité ! Conseils pour la congélation

Les aliments suivants peuvent être congelés : viande fraîche, volaille, gibier, pois

son, légumes, fines herbes, fruits crus, produits laitiers, pain et pâtis

series, restes de repas, jaune d'œuf, blanc d'œuf et de nombreux plats préparés. – Les aliments suivants ne peuvent pas être congelés : raisins, laitue, radis, raifort, crème aigre, mayonnaise, œufs entiers dans leur coquille, oignons, pommes et poires entières crues. – Pour qu'ils gardent leur couleur, leur saveur, leur arôme et leurs vitamines C, les légumes doivent être blanchis avant d'être congelés. Pour ce faire, plongez les légumes par portions dans l'eau bouillante pendant deux à trois minutes. Ensuite, sortez les lé

gumes, passez-les rapidement sous l'eau froide et égouttez-les.

Les viandes maigres se prêtent mieux à la congélation que les vian

des grasses, qui se conservent beaucoup moins longtemps.

Séparez les côtelettes, biftecks, es

calopes et autres viandes avec un film plastique pour éviter qu'ils congèlent en bloc.

N'assaisonnez pas les aliments crus et les légumes blanchis avant de les congeler ; assaisonnez légèrement les plats cuisinés. La congélation al

tère le goût de certaines épices.

Faites refroidir les aliments ou bois

sons chaudes avant de les mettre au congélateur afin d'éviter que les pro

duits déjà congelés ne décongèlent partiellement et que la consomma

tion d'électricité augmente. Emballage

Congelez les denrées par portions. Emballages recommandés - Film plastique - Film polyéthylène - Papier aluminium - Boîtes de congélation Emballages inadéquats - Papier d'emballage - Papier sulfurisé - Cellophane - Sac poubelle - Sacs usagés

Expulsez l'air de l'emballage.

Refermez l'emballage hermétique

ment en utilisant - des élastiques ; - des pinces en plastique ; - de la ficelle ou - du ruban adhésif résistant au froid. Vous pouvez également souder les sachets et films polyéthylène.

Inscrivez ensuite le contenu et la date de congélation sur l'emballage. Congélation et conservation 20Avant la congélation

Si vous avez plus d'un kilo de pro

duits frais à congeler, activez la fonc

tion SuperFrost pendant quelques instants avant de les ranger dans le congélateur (voir " Utilisation de la fonction SuperFrost "). Cela permet de refroidir suffisamment les produits congelés, qui accumulent une réserve de froid. Rangement des produits dans l'appareil Vous pouvez placer les produits dans n'importe quelle zone du congélateur, mais utilisez de préférence les tiroirs du haut. Le tiroir du haut peut supporter une charge maximale de 15 kg, les au- tres tiroirs et les plaques en verre in- dividuelles peuvent supporter une charge maximale de 25 kg !

Posez les produits en occupant la plus grande surface possible sur la plaque en verre ou la paroi inférieure du tiroir, afin que les produits congè

lent le plus vite possible jusqu'à leur centre.

Veillez à ce que les emballages soient bien secs, sinon ils risque

raient de congeler en bloc. Les produits frais ne doivent pas en

trer en contact avec les aliments déjà congelés pour éviter que ceux-ci ne commencent à déconge

ler. Congélation de grandes quantités Pour pouvoir ranger une grande quanti

té d'aliments (par exemple de la dinde ou du gibier), vous pouvez retirer les plaques en verre qui se trouvent entre les tiroirs. À cet effet :

retirez les tiroirs, soulevez légère

ment les plaques en verre, puis ti

rez-les vers vous. Le tiroir du bas doit toujours demeu

rer dans l'appareil. Si vous enlevez les tiroirs, veillez à ne pas obstruer les fentes du venti- lateur situées sur la paroi arrière de l'appareil. Ces fentes sont indispen- sables au bon fonctionnement de l'appareil ! Décongélation Vous pouvez décongeler les aliments :

dans le four à micro-ondes ;

dans le four en mode " Chaleur tour

à température ambiante ;

dans le réfrigérateur (les produits congelés servent à refroidir les ali

dans le four à vapeur. Vous pouvez faire cuire les morceaux plats de viande et de poisson partiel

lement décongelés dans une poêle chaude. Congélation et conservation 21Vous pouvez décongeler les fruits à température ambiante dans leur embal

lage ou dans un récipient couvert. En général, les légumes peuvent être plongés dans l'eau bouillante ou cuits directement dans la graisse chaude sans être décongelés. Le temps de cuisson est un peu plus court que pour les légumes frais en raison de la modifi

cation de la structure cellulaire. Ne recongelez jamais des aliments partiellement ou totalement décon

gelés. Recongelez-les seulement après les avoir cuisinés (cuits ou grillés). Préparation de glaçons

Remplissez le bac à glaçons à 3/4 d'eau, puis placez-le sur la paroi infé

rieure d'un compartiment.

Pour enlever le bac à glaçons une fois ceux-ci congelés, employez un objet arrondi et non pointu, par exemple le manche d'une cuillère.

Il est aisé de détacher les glaçons du bac ; il suffit de les maintenir quel

ques instants sous l'eau courante. Refroidissement rapide de boissons Si vous placez des bouteilles dans le congélateur pour les refroidir plus rapi

dement, n'oubliez surtout pas de les enlever au bout d'une heure maxi

mum, sinon les bouteilles risquent d'éclater ! Utilisation de la tablette de congélation La tablette de congélation est idéale pour congeler soigneusement des baies, des herbes aromatiques, des lé- gumes et d'autres aliments de petite taille. Les denrées ne se déforment presque pas et ne risquent donc pas de coller les unes aux autres.

Placez les produits à congeler sur la tablette en laissant suffisamment d'espace entre chaque aliment. Laissez-les congeler pendant dix à douze heures. Placez-les ensuite dans des sacs de congélation ou des réci

pients, et rangez-les dans les tiroirs du congélateur. Congélation et conservation 22Utilisation de l'accumulateur de froid L'accumulateur de froid empêche la température d'augmenter rapidement dans le congélateur en cas de panne de courant. Placez l'accumulateur dans le tiroir de congélation du haut directement sur les aliments ou, pour gagner de la place, sur la tablette de congélation. Après environ 24 heures dans le congélateur, l'accumulateur peut produire sa pleine capacité de refroidissement. En cas de panne de courant, placez l'accumulateur directement sur les ali- ments congelés dans le tiroir du haut pour bénéficier de la durée de conser- vation maximale. Si vous voulez mettre des aliments frais à congeler, utilisez l'accumulateur de froid pour séparer les produits frais des produits congelés pour éviter que ceux-ci ne décongèlent. L'accumulateur de froid peut égale

ment être utilisé pour garder des plats ou des boissons au frais dans un sac isotherme. Congélation et conservation 23L’appareil est équipé d’un système No-frost grâce auquel l’appareil est dé

givré automatiquement. L’humidité occasionnelle se dépose sur le vaporisateur, se dégivre et s’évapore automatiquement de temps en temps. Grâce au dégivrage automatique, la zone de congélation est toujours débar

rassée de la glace. Grâce à ce système particulier, les aliments ne givrent pas! Dégivrage 24Veillez à ce que les composants électroniques et les grilles d'aération n'entrent pas en contact avec de l'eau. N'utilisez pas de système de net

toyage à la vapeur. La vapeur peut humidifier les pièces sous tension de l'appareil et provoquer un court-circuit. Vous ne devez en aucun cas enle

ver la plaque signalétique de l'appa

reil ! Vous en aurez besoin en cas de panne ! Pour éviter d'endommager les surfa- ces en nettoyant l'appareil, n'utilisez pas : – de détergents à base de soude, d'ammoniac, d'acide ou de chlore ; – de détergents détartrants ; – de détergents abrasifs, comme la poudre ou la crème à récurer ou les pierres de nettoyage ;

de détergents contenant des sol

de détergents pour acier inoxy

de produits de nettoyage pour lave-vaisselles ;

de sprays nettoyants pour four ;

de produits nettoyants pour verre ;

d'éponges ou de brosses abrasives dures, comme les éponges à récurer pour casseroles ;

de grattoirs métalliques ! Avant le nettoyage

Éteignez l'appareil.

Débranchez la fiche d'alimentation de l'appareil ou désactivez le fusible de l'installation électrique.

Retirez les aliments congelés de l'ap

pareil et entreposez-les dans un en

Retirez les tiroirs de congélation et les plaques en verre pour les net- toyer. Intérieur, accessoires ^ Utilisez de l'eau tiède additionnée de quelques gouttes de produit de vais- selle pour le nettoyage. Le bac à glaçons peut aller au lave-vaisselle. La température du programme de lave-vaisselle sélectionné ne doit pas dépasser 55 °C ! Les éléments en plastique risquent de se colorer au lave-vaisselle lors d'un contact avec des colorants na

turels (carottes, tomates, ketchup, etc.). Cette coloration n'influence pas la stabilité des pièces.

Nettoyez les tiroirs de congélation et les plaques en verre à la main, car ces pièces ne peuvent pas aller au lave-vaisselle ! Nettoyage 25^ Rincez l'intérieur et les accessoires à l'eau claire, puis séchez-les à l'aide d'un chiffon. Laissez les portes de l'appareil ou

vertes pendant quelques instants. Porte de l'appareil, parois latérales Dans la mesure du possible, ne tar

dez pas à enlever les salissures sur la porte de l'appareil et les parois la

térales. Si elles restent trop longtemps sans être nettoyées, il est possible que vous n'arriviez plus à les faire partir et que les surfaces se décolorent ou se modifient. Les surfaces de l'appareil se raient facilement. Elles peuvent se décolorer ou se modifier si elles entrent en contact avec des produits de nettoyage ina- déquats.

Utilisez une éponge propre et de l'eau chaude additionnée de produit de vaisselle pour nettoyer les surfa

ces. Pour le nettoyage, vous pouvez aussi utiliser un chiffon en microfibres propre et humide, sans détergent.

Rincez les surfaces à l'eau claire, puis séchez-les à l'aide d'un chiffon. Grilles d'aération

Nettoyez les grilles d'aération réguliè

rement au moyen d'une brosse ou d'un aspirateur. Les dépôts de pous

sière augmentent la consommation d'énergie. Joint de porte Ne traitez jamais le joint de porte avec de l'huile ou de la graisse. Vous risqueriez de le rendre poreux à la longue. Nettoyez-le régulièrement à l'eau claire seulement et séchez-le ensuite soi- gneusement avec un chiffon. Grille métallique de la paroi arrière La grille métallique qui se situe à l'ar- rière de l'appareil (échangeur ther- mique) doit être dépoussiérée au moins une fois par an, car les dépôts de poussière augmentent la consomma

tion d'énergie. Lors du nettoyage de la grille métal

lique, veillez à ce qu'aucune pièce ni aucun câble ne soient pliés, déta

chés ou endommagés. Nettoyage 26Après le nettoyage

Fermez la porte de l'appareil.

Rebranchez l'appareil, puis mettez-le en marche.

Activez la fonction SuperFrost afin de refroidir rapidement l'appareil.

Dès que la température est suffisam

ment basse, replacez les tiroirs de congélation avec les aliments conge

lés dans l'appareil.

Désactivez manuellement la fonction SuperFrost dès qu'une température constante d'au moins -18 °C est at- teinte dans le congélateur. Nettoyage 27Les interventions techniques doivent être confiées exclusivement à du personnel qualifié. Les réparations non conformes peuvent entraîner de graves dangers pour l'utilisateur. Que faire si... . . . l'appareil ne refroidit pas ?

Vérifiez que l'appareil est en marche. L'afficheur de température doit s'allu

Vérifiez que la fiche est bien en

foncée dans la prise de courant. ^ Vérifiez que le fusible de l'installation électrique est bien en place. Si la panne persiste, contactez le service après-vente. . . . vous n'arrivez pas à ouvrir la porte de l'appareil plusieurs fois d'af- filée ? Cette situation est normale et ne cons

titue pas une anomalie. En raison de l'effet d'aspiration, il faut attendre quel

ques instants avant de pouvoir ouvrir la porte sans effort excessif. ...latempérature est trop basse dans l'appareil?

Augmentez la température.

Le refroidissement intense ne s'est pas encore désactivé. Il s'arrête au

tomatiquement après 65 heures. ...ledispositif de réfrigération fonc

tionne de plus en plus souvent et de plus en plus longtemps d'affilée ?

Vérifiez que les grilles d'aération sont bien en place et qu'elles ne sont pas obstruées.

Vérifiez que la grille métallique (échan

geur thermique) située à l'arrière de l'appareil n'est pas bouchée par la poussière.

Vous avez ouvert fréquemment la porte de l'appareil, ou vous avez congelé de grandes quantités d'aliments. ^ Vérifiez que la porte se ferme normale- ment. ...lesystème de refroidissement fonctionne en continu ? Pour économiser l'énergie, le système de refroidissement tourne en ralenti lorsque les besoins sont moindres. Cela accroît la durée de fonctionnement du système. ...lesignal sonore retentit et le té

moin lumineux clignote ? La température est trop élevée dans l'ap

vous avez congelé une grande quanti

té d'aliments sans activer la fonction de refroidissement intense. Lorsque l'alarme est terminée, le té

moin lumineux s'éteint, ainsi que le si

gnal sonore. En fonction de la température, vérifiez l'état des aliments pour savoir s'ils sont déjà partiellement ou totalement décon

gelés. Le cas échéant, cuisinez les ali

ments (en les cuisant ou en les grillant) avant de les recongeler. Problèmes et remèdes..? 28...letémoin lumineux de la fonction SuperFrost clignote en même temps que l'affichage de la température ? L'appareil est en panne. Contactez le service après-vente. ...letémoin lumineux de la fonction Superfrost ne clignote pas, mais le dispositif de réfrigération fonc

Le témoin lumineux est défectueux. Contactez le service après-vente. ...delaglace se forme au niveau du panneau de commande du système de dégivrage NoFrost ? Il ne s'agit pas d'un défaut. De la condensation s'est formée et a congelé. Les causes possibles sont les suivantes : ^ la porte de l'appareil a été ouverte souvent et/ou pendant une période prolongée ;

de grandes quantités d'aliments frais ont été rangées dans l'appareil ;

le taux d'humidité de l'air ambiant est élevé. Dans ce cas, gardez la porte de l'appa

reil fermée dans la mesure du possible, le système NoFrost dégivre automati

quement la couche de glace au bout de quelques jours. . . . les produits congelés collent à l'appareil ? Employez un objet arrondi et non acé

ré, par exemple le manche d'une cuil

lère, pour décoller les produits. Si vous n'arrivez pas à résoudre le problème au moyen des instructions fournies, contactez le service après-vente. En attendant que le problème soit résolu, évitez autant que possible d'ouvrir la porte de l'appareil, afin de limiter au maximum la perte de froid. Problèmes et remèdes..? 29Bruits normaux D’où proviennent-ils? Brrrrr... Le ronronnement provient du moteur (compresseur). Il peut s’ac

centuer pendant un bref moment lorsque le moteur se met en marche. Blub, blub.... Ces bruits proviennent du liquide de refroidissement qui coule dans les tuyaux. Clic.... Un clic se produit à chaque fois que le thermostat active ou dé

sactive le moteur. Sssrrrrr.... Avec les appareils No-Frost ou à plusieurs zones, on peut en

tendre le léger bruit de la circulation de l’air dans l’appareil. Crac.... Quand il y a des dilatations de matériaux dans l'appareil, il est possible qu'on entend des craquements. Notez que les bruits de moteur ou d’écoulement sont inévitables dans le circuit du froid! Bruits faciles à supprimer D’où proviennent-ils et que pouvez-vous faire? Claquements et vibrations L’appareil n’est pas en équilibre sur le sol: utilisez un niveau pour installer correctement l’appareil. Pour ce faire, utilisez les pieds réglables de l’appareil ou mettez une cale. L’appareil touche d’autres meubles ou appareils: déplacez l’appareil pour qu’il ne les touche plus. Les tiroirs, paniers ou clayettes vibrent ou coincent: contrô

lez les parties amovibles et remettez-les éventuellement de nou

veau en place. Des bouteilles ou des récipients se touchent: écartez-les les uns des autres. Le porte-câble de transport est toujours accroché à la paroi arrière de l’appareil: enlevez-le. Provenance des différents bruits 30Si vous ne pouvez résoudre vous-même les problèmes, avertissez

votre distributeur Miele

le service après-vente Miele. Vous trouverez l’adresse de Miele au verso du mode d’emploi. Veuillez mentionner le type et le numéro de fabrication de votre appareil au ser

vice après-vente. Ces deux indications figurent sur la plaquette signalétique à l’intérieur de l’appareil. Conditions et durée de la ga- rantie La durée de garantie est de deux ans. Vous obtiendrez plus d'informations sur les conditions de la garantie sur notre site ou en téléphonant chez Miele. Voir au dos de ce mode d'emploi. Service après-vente/garantie 31Cet appareil est livré prêt à être raccor

dé en monophasé 50 Hz 220 – 240 V et doit impérativement être branché à une prise avec mise à la terre. Le raccorde

ment ne peut être effectué que sur une installation électrique réglementaire. Il est recommandé de monter un dis

joncteur différentiel avec courant de déclenchement à 30 mA en amont de l’appareil pour augmenter la sécurité. Prévoir un fusible d’au moins 10 A. L’appareil ne peut en aucun cas être raccordé à un onduleur, utilisé avec un système d’alimentation autonome (énergie solaire, p. ex.). En effet, à la mise en marche de l’appareil, des poin- tes de tension pourraient causer une coupure de sécurité. L’électronique pourrait subir des dommages! De même, l’appareil ne peut pas être utilisé avec des prises à économie d’énergie. Ces prises ont pour effet de réduire l’apport d’énergie et il peut en résulter une surchauffe de l’appareil. S’il faut remplacer le cordon d’alimenta

tion, seul un électricien qualifié est ha

bilité à le faire. Raccordement électrique 32Ne placez pas d'appareils calorifi

-ondes, etc.) au-dessus de l'appa

reil. Sinon, la consommation d'énergie augmente ! Ce réfrigérateur/congélateur ne doit pas être placé directement à côté d'un autre modèle (montage côte à côte). Étant donné que l'appareil n'est pas équipé d'un système de chauffage des parois latérales, ce type d'instal

lation risque d'entraîner la formation d'eau de condensation. Renseignez-vous auprès de votre revendeur. Lieu d'installation Évitez d'installer l'appareil dans le voisi- nage immédiat d'un feu ouvert, d'une source de chauffage ou d'une fenêtre (pour éviter dans ce dernier cas d'ex- poser directement l'appareil aux rayons du soleil). Plus la température ambiante est élevée, plus le dispositif de réfrigé

ration doit fonctionner longtemps et plus l'appareil consomme donc d'élec

tricité. L'idéal est d'installer l'appareil dans une pièce sèche et bien aérée. Classe climatique L'appareil est conçu pour une certaine classe climatique (température am

biante de la pièce). Veillez à ce que la température ambiante reste dans les li

mites ainsi définies. La classe clima

tique est indiquée sur la plaque signa

létique située à l'intérieur de l'appareil. Classe climatique Température ambiante

de +10 °C à +32 °C de +16 °C à +32 °C de +16 °C à +38 °C de +16 °C à +43 °C Une température ambiante inférieure entraîne un arrêt prolongé du dispositif de réfrigération. En conséquence, il se peut que la température à l'intérieur de l'appareil soit plus élevée ! Aération et ventilation L'air situé derrière l'appareil chauffe au fil du temps. C'est pourquoi il est indis- pensable de veiller à ne pas boucher les grilles d'aération, afin que l'aération et la ventilation de l'appareil puissent s'effectuer normalement. En outre, il convient de nettoyer réguliè

rement les grilles pour éviter qu'elles ne soient obstruées par la poussière. Installation de l'appareil 33Installation de l'appareil

Tout d'abord, enlevez le support du câble situé sur la face arrière de l'ap

Ensuite, vérifiez que toutes les pièces situées sur la face arrière de l'appa

reil peuvent osciller librement. Le cas échéant, courbez avec précaution les pièces avoisinantes.

Puis, poussez l'appareil avec précau

tion dans l'espace prévu.

Installez l'appareil en plaçant directe

ment la face arrière contre le mur. Équilibrage de l'appareil

Équilibrez l'appareil au moyen des pieds réglables. Utilisez pour ce faire la clé plate fournie. Installation de l'appareil 34Dimensions de l'appareil ABC FN 12220 S 1 250 mm 600 mm 630 mm FN 12420 S 1 447 mm 600 mm 630 mm FN 12620 S 1 644 mm 600 mm 630 mm FN 12920 S 1 644 mm 600 mm 630 mm Installation de l'appareil 35L'appareil est livré avec les charnières à droite. Si la butée doit se trouver du côté gauche, il faut la changer de côté. Pour changer la butée de côté, vous avez besoin des outils suivants :

un tournevis à tête fendue ;

des tournevis Torx de différentes tail

une clé plate. Pour changer la butée de côté, il faut obligatoirement l'intervention de deux personnes. Démontage de la poignée

Lorsque vous tirez sur la poignée a, la pièce latérale de la poignée b glisse vers l'arrière.

Dévissez ensuite les quatre vis (Torx 15) de la plaque de fixation et enlevez la poignée.

Retirez les plaques de recouvrement situées sur le côté opposé et utili

sez-les pour recouvrir les orifices. Changement des charnières 36Changement de la porte

Retirez le cache a en le tirant vers l'avant. ^ Retirez le cache b. Attention ! Une fois que vous avez retiré le boulon du coussinet, la porte de l'appareil n'est plus fixée ! ^ Faites basculer légèrement l'appareil vers l'arrière (intervention de deux personnes) et retirez le boulon du coussinet c vers le bas et puis vers l'avant. Veillez à ménager le coussi

Ouvrez doucement la porte et enle

vez-la en la poussant vers le bas.

Dévissez les vis e et retirez la char

Retirez la vis h et vissez-la dans le trou externe sur le côté opposé.

Placez le cache g tourné de 180° dans les trous du côté opposé.

Dévissez légèrement la vis de l'élé

ment support i sur la charnière f. Placez-le dans l'orifice de la char

nière opposée f, puis resserrez fer

Vissez la charnière f sur le côté op

posé, en utilisant exclusivement les deux trous allongés externes. Lais

sez de côté la vis centrale afin de pouvoir ultérieurement orienter la porte de l'appareil au moyen des trous allongés externes. Changement des charnières 37^ Dévissez le boulon du coussinet su- périeur a à l'aide de la clé plate fournie. ^ Enlevez les caches b vers l'avant à l'aide d'un tournevis. ^ Remontez les caches b sur le côté opposé (fixez l'arrière puis l'avant).

Vissez le boulon du coussinet supé

rieur a sur le côté opposé à l'aide de la clé plate fournie.

Enlevez le bouchon c du coussinet de fixation de la porte et placez-le de l'autre côté.

Suspendez la porte dans le boulon du coussinet a, puis fermez la porte. Dans l'illustration suivante, la porte n'est pas fermée pour vous per

mettre de mieux distinguer les éta

pes à suivre. ^ Remettez le cache b en place. ^ Basculez doucement l'appareil vers l'arrière (intervention de deux person- nes) et insérez le boulon du coussi- net c par le bas avec le coussinet de charnière d dans la charnière f sur le côté gauche. L'encoche du boulon du coussinet doit pointer vers l'avant.

Mettez le cache a en place jusqu'à enclenchement des deux côtés.

Ajustez la position de la porte sur la carrosserie de l'appareil au moyen des trous allongés de la charnière f. Resserrez ensuite fermement les vis. Changement des charnières 38Remontage de la poignée Pour fixer la poignée, veillez à suivre scrupuleusement les instructions suivantes, car toute fausse man

œuvre risquerait d'endommager le joint de porte. ^ Tout d'abord, vissez la poignée sur le côté opposé avec les deux vis avant b en laissant du jeu. La plaque de fixation c doit être montée sur la porte de manière que lorsque celle-ci est fermée, la plaque de fixation soit sur une même ligne que la face extérieure de l'appareil. Dans le cas contraire,

tournez les deux vis sans tête a pré

montées à l'aide d'une clé hexago

nale, jusqu'à ce que la plaque de fixation c ait l'angle correspondant.

Poussez la pièce latérale de la poignée d depuis le côté appareil vers le guide de la plaque de fixation, jusqu'à enclenchement. Attention : veillez surtout à ce que la pièce latérale de la poignée d ne touche pas le joint de porte lorsque vous ouvrez la porte. Vous risque

riez d'endommager le joint de porte à la longue ! Si tel est le cas,

ajustez à nouveau la plaque de fixa

tion c au moyen des vis sans tête a, jusqu'à ce que la plaque de fixation forme avec la pièce latérale de la poignée d l'angle adéquat, sans que la pièce latérale touche le joint de la porte lorsque vous ouvrez la porte. Changement des charnières 39Vous pouvez ultérieurement orienter la porte par rapport à l'appareil au moyen des trous allongés externes de la char

nière inférieure. Dans l'illustration suivante, la porte n'est pas fermée pour vous per

mettre de mieux distinguer les éta

pes à suivre. ^ Retirez la vis centrale a de la char- nière. ^ Dévissez légèrement les deux vis ex- ternes b.

Alignez la porte de l'appareil en poussant la charnière vers la gauche ou la droite.

Ensuite, serrez fermement les vis b, la vis a ne doit pas être resserrée. Alignement de la porte de l'appareil 40a Meuble colonne b Appareil c Armoire de cuisine d Mur L'appareil peut être encastré dans n'im

porte quelle armoire haute. Pour adapter l'appareil à la hauteur de l'armoire, il est possible de poser un meuble colonne adapté a au-dessus de l'appareil. Pour assurer une bonne ventilation de l'appareil, il convient de prévoir un dé

gagement d'une profondeur d'au moins 50 mm à l'arrière de celui-ci, sur toute la largeur du meuble colonne. La section de l'aération sous plafond doit être d'au moins 300 cm

nière à ce que l'air chaud puisse s'échapper librement. Dans le cas con

traire, le système de réfrigération doit travailler plus, ce qui accroît la consom

mation d'électricité. Les orifices de ventilation et d'aéra

tion ne doivent jamais être couverts ni bouchés. En outre, il convient de les nettoyer régulièrement pour éviter qu'ils ne soient obstrués par de la poussière. Si vous combinez l'appareil à des meu

bles de cuisine standard (profondeur max. 580 mm), vous pouvez le placer directement à côté d'un meuble. La porte de l'appareil dépasse alors laté

ralement de 34 mm et centralement de 55 mm par rapport à l'avant du meuble de cuisine. La porte de l'appareil peut ainsi s'ouvrir et se fermer librement. Si vous placez l'appareil près d'un mur d, prévoyez côté charnières une distance d'env. 55 mm entre le mur d et l'appareil b. Vous pourrez ainsi ou- vrir complètement la porte malgré la poignée. Montage de l'appareil 414243Sous réserve de modifications / 4710 FN 12220 S, FN 12420 S, FN 12620 S, FN 12820 S M.-Nr. 07 933 610 / 01
