MODE D'EMPLOI NCEH30PC PANASONIC

/ Numéro de modèle NC-EH40P NC-EH30P NC-EH22P

for future use. This product is intended for household use only.

Manuel d’utilisation

Bouilloire thermo électrique

Merci d’avoir arrêté votre choix sur une bouilloire électrique, NC-EH40P / NC-EH30P /

NC-EH22P. Lire attentivement ces instructions avant d’utiliser ce produit et conserver ce

manuel pour une utilisation ultérieure. Pour usage domestique seulement. Operating NC-EH40_EN.indd 1 11/7/07 3:56:18 PM2

PRÉCAUTIONS IMPORTANTES 8-9

Caractéristiques principales 38

Consignes de sécurité 39-41

Nomenclature et instructions de manipulation 42-43

Fonctions pratiques 46-47

Guide de dépannage 50

Remplacement des pièces 51

Operating NC-EH40_EN.indd 7 11/7/07 3:56:45 PM8

PRÉCAUTIONS IMPORTANTES PRÉCAUTIONS IMPORTANTES En utilisant des appareils électroménagers, il convient d’observer toujours les mesures de sécu-

rité de base, y compris les suivantes:

1. Lire attentivement toutes les instructions.

2. Ne pas toucher aux surfaces chaudes, en particulier à l’évent de vapeur.

Utiliser les poignées ou boutons prévus.

3. Pour éviter tout incendie, électrocution et blessure, ne pas immerger le cordon, les fiches

ou la bouilloire dans l’eau ou tout autre liquide.

Ne pas les éclabousser d’eau ou de tout autre liquide.

• Ne pas remplir l’appareil directement à partir du robinet.

• Ne pas mettre l’appareil dans un évier et le mouiller.

• Ne pas retourner l’appareil sens dessus dessous quand le fond est mouillé.

4. Il convient d’exercer une surveillance étroite lorsque l’appareil est utilisé par des enfants

ou à leur proximité.

• Interdire aux enfants et aux personnes non familiarisés avec l’appareil de l’utiliser. Et ne pas

laisser l’appareil à portée des enfants en bas âge.

Faire particulièrement attention à ce que les enfants ne portent pas les fiches à la bouche.

5. Débrancher l’appareil de la prise s’il ne sert pas et avant son nettoyage. Laisser refroidir

avant d’assembler ou de désassembler les pièces et avant de nettoyer l’appareil.

• Pour débrancher l’appareil, tirer sur la fiche d’alimentation et non pas sur le cordon.

Ne pas utiliser un appareil dont la fiche ou le cordon est abîmé ou s’il présente une anomalie

de fonctionnement ou a été endommagé d’une manière quelconque.

Retourner l’appareil au centre d’entretien autorisé le plus proche en vue de la vérification, de la

réparation ou du réglage.

• Ne jamais désassembler, réparer ou modifier l’appareil.

• Si le cordon d’alimentation est endommagé, il doit être remplacé par un cordon spécial

disponible chez le fabricant ou son agent d’entretien.

7. L’emploi d’accessoires non recommandés par le fabricant de l’appareil risque d’entraîner

un incendie, une électrocution ou des blessures.

8. Ne pas utiliser à l’extérieur.

Ne pas laisser pendre le cordon au bord de la table ou du comptoir ni entrer en contact avec

les surfaces chaudes.

Ne pas placer au-dessus ou près d’une cuisinière électrique ou à gaz en cours d’utilisation

ni dans un four chaud.Ne pas placer sur des surfaces instables ou des surfaces sensibles

à la chaleur ou près des murs ou meubles.

11. Il convient de faire particulièrement attention en déplaçant un appareil contenant des

• En transportant l’appareil, ne pas toucher au levier d’ouverture du couvercle.

Brancher toujours la fiche à l’appareil en premier lieu, puis brancher le cordon dans la prise murale.

• S’assurer que la fiche d’alimentation est bien branchée dans la prise murale durant l’utilisation.

• Ne pas brancher ou débrancher la fiche d’alimentation ou la fiche de l’appareil avec les mains

13. Employer une simple prise compatible avec les caractéristiques nominales de l’appareil.

14. Nettoyer les salissures et poussières de la fiche d’alimentation ou de la fiche de l’appareil

• Une accumulation de poussières sur la fiche favorisera la condensation risquant d’abîmer le

câble et d’entraîner un incendie. Enlever les fiches et les nettoyer avec un chiffon sec.

Operating NC-EH40_EN.indd 8 11/7/07 3:56:55 PM9

PRÉCAUTIONS IMPORTANTES

15. Ne pas laisser des petites pièces métalliques à

proximité de la fiche de l’appareil.

16. N’utiliser que le cordon d’alimentation conçu

spécialement pour l’appareil. Ne pas utiliser un

cordon différent et ne pas utiliser ce cordon pour

tout autre dispositif.

17. Ne pas laisser l’appareil tomber.

Ne pas lever, incliner ou secouer l’appareil ni le

transporter par le couvercle.

Même quand le bouton verseur est verrouillé, l’eau chaude

peut jaillir par le bec verseur et l’évent de vapeur en

causant des brûlures si l’appareil est renversé ou incliné.

18. Bien fermer le couvercle sans forcer.

Ne pas jeter l’eau chaude restante quand le couvercle

20. En ouvrant le couvercle, éloigner les mains de

Ne pas ouvrir le couvercle ou verser de l’eau chaude

au cours de l’ébullition.

Ne pas remplir l’eau au-dessus du niveau d’eau maximum.

23. Ne pas obturer l’évent de vapeur.

Ne pas faire pivoter l’appareil tout en versant l’eau chaude.

Ne pas utiliser l’appareil pour tout usage non prévu.

• Ne pas l’utiliser pour conserver la glace.

Sinon une condensation peut se produire en créant

des risques d’électrocution et de panne.

• Ne pas chauffer des sachets de thé, des feuilles de

thé, du lait, de l’alcool ou tout liquide autre que l’eau

risquant de jaillir et de causer des brûlures. Le tube

d’eau risque aussi d’être colmaté, le récipient interne

peut se calciner ou se corroder, et le revêtement

isolant à base de fluororésine peut se détacher. Levier d’ouverture du couvercle Évent de vapeur Couvercle Repère de niveau d’eau maximal Bec verseur Fiche d’alimentation Cordon Fiche côt appareil Cordon d’alimentation *La forme de la prise diffère selon la région

CONSERVER CE MANUEL Nota:

A. Un cordon court est fourni pour éviter le risque éventuel d’enchevêtrement ou de culbute avec un

B. Des cordons prolongateur sont disponibles et peuvent être utilisés en prenant grand soin.

Si un cordon prolongateur est utilisé:

1) les caractéristiques électriques nominales marquées du cordon prolongateur doivent être au

moins égales à celles de l’appareil, et

le cordon doit être agencé de façon qu’il ne traîne pas sur le comptoir ou sur le dessus de table

en pouvant être tiré par les enfants ou être accroché par inadvertance.

Cet appareil est doté d’une fiche polarisée (une broche est plus large que l’autre). Dans un soucis

de sécurité, cette fiche s’adaptera dans une prise polarisée d’une seule manière.

Si la fiche ne rentre pas entièrement dans la prise, il suffit de l’inverser. Si elle ne s’adapte toujours

pas, contacter un électricien qualifié. Ne jamais modifier la fiche. Operating NC-EH40_EN.indd 9 11/7/07 3:56:56 PM10

 Operating NC-EH40_CT.indd 37 11/7/07 4:01:29 PM38

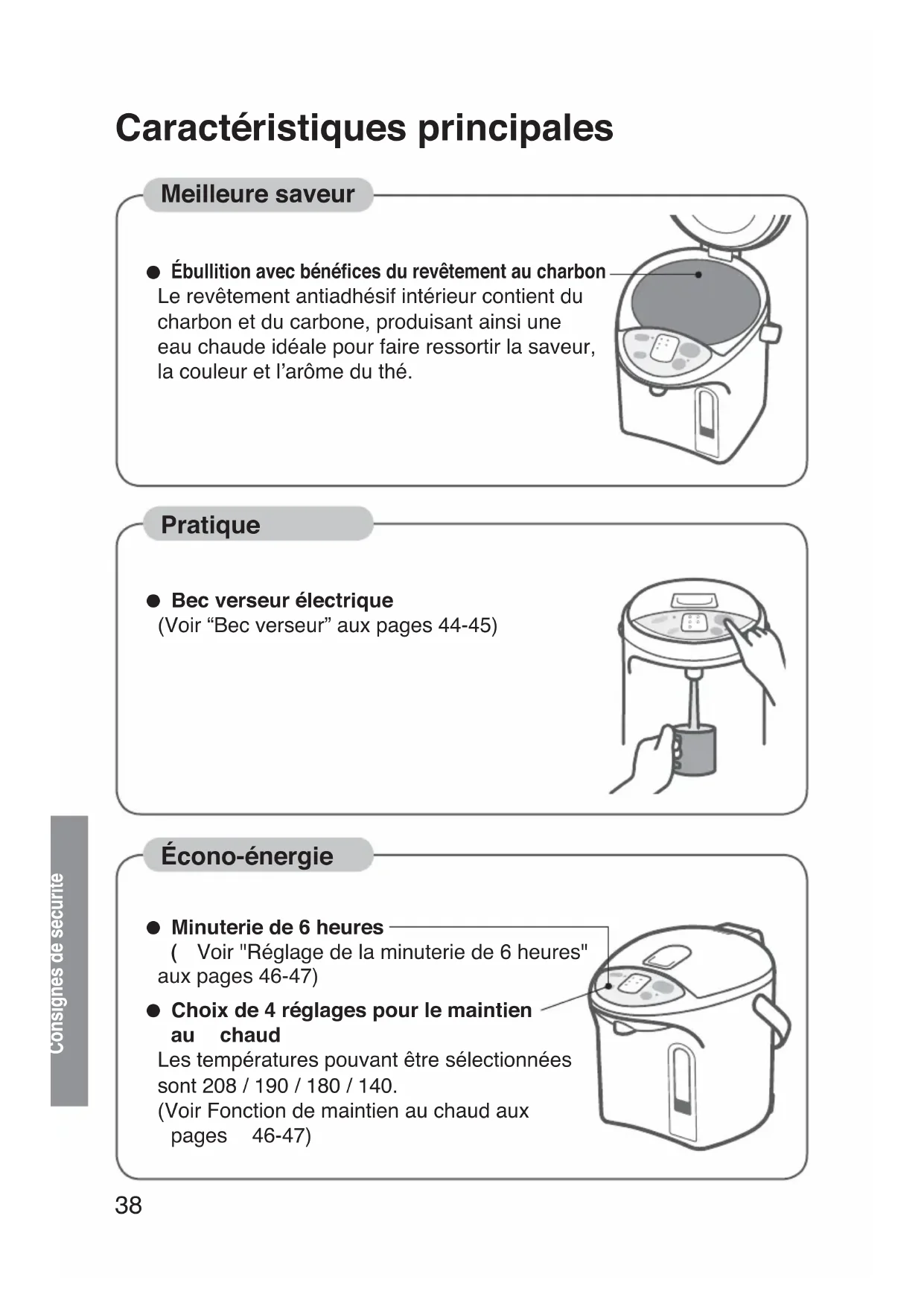

Caractéristiques principales

Consignes de sécurité

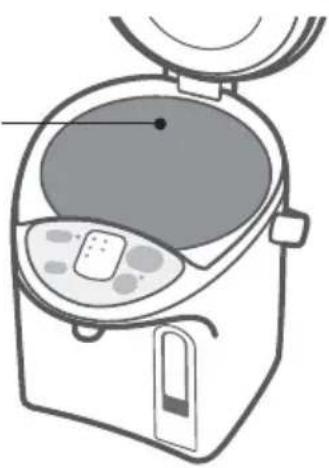

Ébullition avec bénéfices du revêtement au charbon

Le revêtement antiadhésif intérieur contient du

charbon et du carbone, produisant ainsi une

eau chaude idéale pour faire ressortir la saveur,

la couleur et l’arôme du thé.

● Bec verseur électrique

(Voir “Bec verseur” aux pages 44-45)

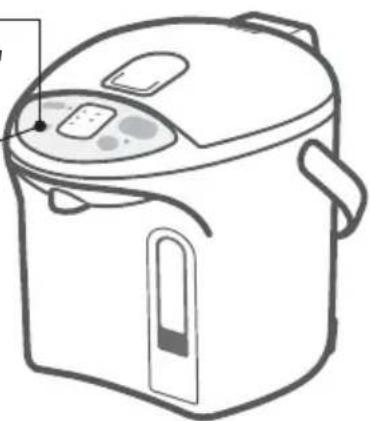

● Minuterie de 6 heures

(Voir "Réglage de la minuterie de 6 heures"

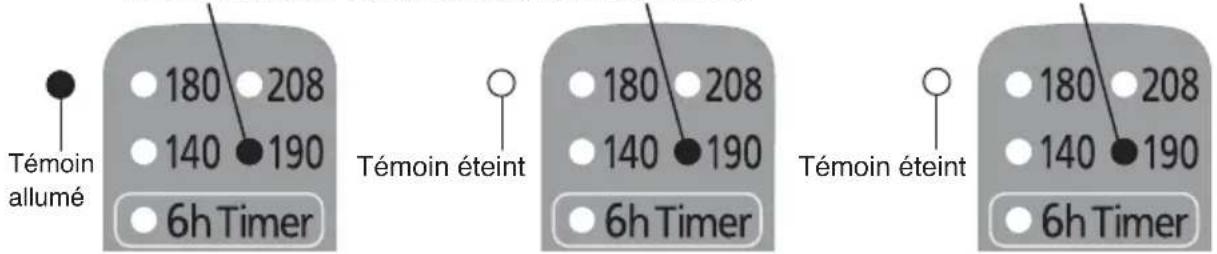

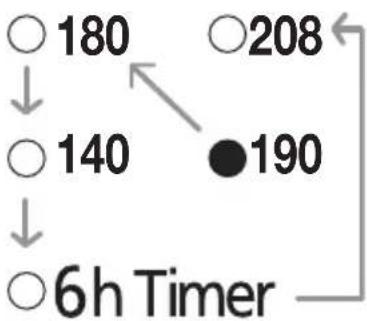

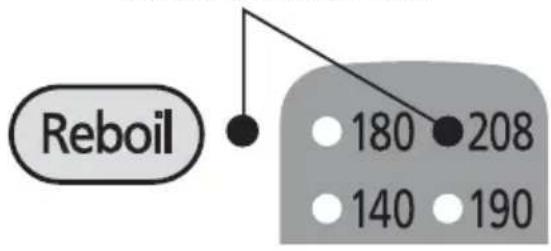

● Choix de 4 réglages pour le maintien

Les températures pouvant être sélectionnées

sont 208 / 190 / 180 / 140.

(Voir Fonction de maintien au chaud aux

Operating NC-EH40_FR.indd 38 11/12/07 9:56:36 AM39

Consignes de sécurité

Suivre ces consignes en tout temps Afin de prévenir les risques de blessures ou de dommages, lire attentivement cette section avant d’utiliser l’appareil. ■ Les symboles suivants sont utilisés pour identifier et décrire le niveau et la nature des risques encourus en cas de non respect des présentes consignes de sécurité.

■ Les symboles suivants identifient des consignes qui doivent être suivies.Identifie un danger potentiel pouvant causer des blessures graves voire la mort. ATTENTION Identifie un danger potentiel pouvant causer des blessures ou des dommages à l’appareil.Ce symbole attire l’attention sur une opération à ne pas faire.Ce symbole attire l’attention de l’utilisateur sur une opération obligatoire.

AVERTISSEMENT Pour prévenir les brûlures Cet appareil n’a pas été conçu pour être utilisé par des personnes (incluant les enfants) à capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience ou de connaissance, excepté si elles ont reçu d’une personne responsable de leur sécurité, une supervision ou des instructions concernant l’utilisation de l’appareil. Surveiller les jeunes enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Veiller à ce que la bouilloire ne se renverse pas. Ne pas soulever, incliner, secouer la bouilloire. Ne pas la soulever par son couvercle.Même si la touche de distribution d’eau est verrouillée, de l’eau chaude peut s’écouler par le bec verseur et de la vapeur s’échapper si la bouilloire est inclinée, entraînant des risques de brûlures.Ne pas verser d’eau au-dessus du repère de niveau d’eau maximal.De l’eau chaude peut s’écouler, entraînant des risques de brûlures.Ne pas fermer le couvercle en forçant. De l’eau chaude peut s’écouler, entraînant des risques de brûlures.Ne rien bouillir d’autre que de l’eau.Ne pas chauffer de sachets de thé, des feuilles de thé, du lait, de l’alcool ou toute autre matière que de l’eau car du liquide chaud ou de la vapeur pourraient être projetés, entraînant des risques de brûlures. Le conduit d’eau peut aussi se boucher, le réservoir intérieur brûler ou rouiller et la couche isolante en résine fluorée se détacher.Ne pas bloquer l’évent de vapeur.L’eau peut déborder, entraînant des risques de brûlures.Ne pas jeter l’eau chaude restante alors que le couvercle est en place.Si le couvercle se détache, de l’eau chaude peut faire des éclaboussures, entraînant des risques de brûlures.Ne pas toucher à l’évent de vapeur.Ceci peut entraîner des brûlures. Prendre les mesures pour s’assurer que les enfants ne touchent pas à l’évent de vapeur.Fermer soigneusement le couvercle.Si la bouilloire se renverse, de l’eau chaude peut s’écouler, entraînant des risques de brûlures.

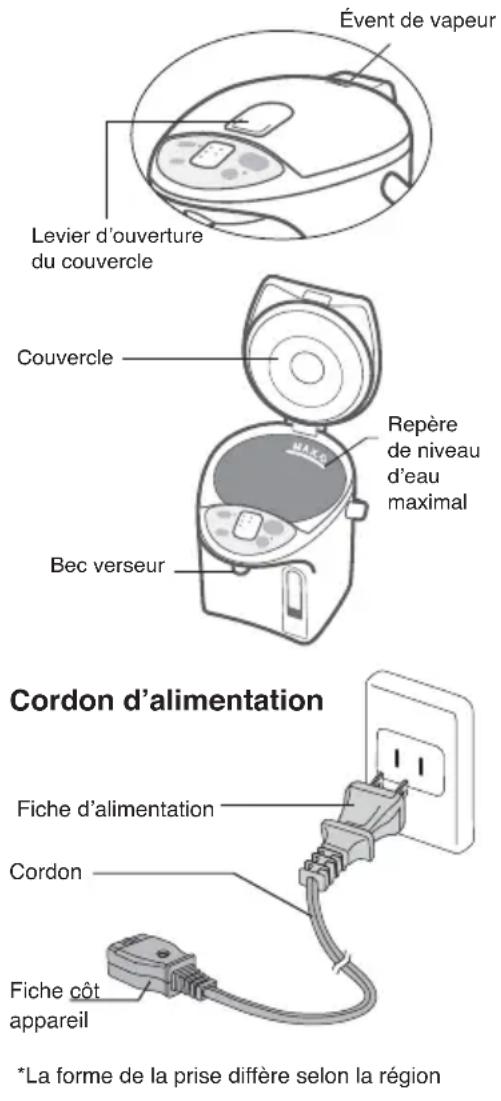

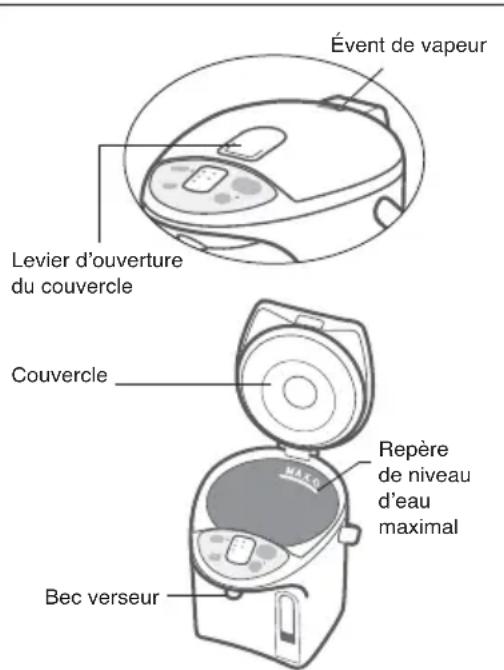

Levier d’ouverture du couvercle Évent de vapeur Couvercle Repère de niveau d’eau maximal Bec verseur Consignes de sécurité Operating NC-EH40_FR.indd 39 11/12/07 9:56:41 AM40

Consignes de sécurité

Suivre ces consignes en tout temps

AVERTISSEMENT Cordon d’alimentation Ne rien faire qui puisse endommager le cordon, la fiche d’alimentation ou la fiche côté appareil. Ceux-ci peuvent être endomma-gés en posant des objets chauds à proximité, en les tordant, en les étirant, en posant dessus des objets lourds ou en faisant des nœuds. Si la bouilloire est utilisée alors qu’elle est endomma-gée, il y a risque d’électrocution ou d’incendie.● Si des réparations sont nécessaires, contacter un centre de service après-vente agréé.Ne pas brancher ou débrancher la fiche d’alimentation ou la fiche côté appareil avec des mains humides.Ceci peut causer une électrocution.Veiller à ce que la fiche d’alimentation soit insérée correctement dans la prise murale.Si la fiche n’est pas insérée correctement, il y a risque d’électrocution et la chaleur produite peut provoquer un incendie.● Ne pas utiliser une fiche endommagée et ne pas brancher l’appareil sur une prise murale mal assujettie.Essuyer régulièrement la poussière à la surface de la fiche d’alimentation et de la fiche côté appareil.L’accumulation de poussière sur la fiche favorise la condensation qui peut endommager le cordon, créant ainsi un risque d’incendie.● Débrancher les fiches et les essuyer avec un chiffon sec.Utiliser une prise d’alimentation unique et assujettie.La chaleur générée par le branchement de plusieurs appareils sur une prise d’alimentation peut causer un incendie. Consignes de sécurité Fiche d’alimentation Cordon Fiche côtéappareil Cordon d’alimentation *La forme de la prise diffère selon la région Pendant l’utilisation Ne pas immerger la bouilloire dans l’eau et ne pas l’éclabousser.● Ne pas verser de l’eau du robinet directement dans la bouilloire ou déposer la bouilloire au fond d’un évier où sa base peut se mouiller.● Ne pas tourner la bouilloire sens dessus dessous lorsque sa base est mouillée. Ceci peut

causer un court-circuit et un choc électrique. Si l’eau déborde et entre en contact avec les

parties électriques intégrées de la bouilloire, un dysfonctionnement risque de se produire.Ne jamais démonter, réparer ou modifier la bouilloire.Toute tentative de ce genre risque d’entraîner un dysfonctionnement de la bouilloire avec la possibilité d’un incendie ou de blessures. ● Si des réparations sont nécessaires (sauf pour le remplacement des pièces), contacter un centre de service après-vente agréé.Ne pas utiliser la bouilloire pour conserver de la glace.De la condensation risque de se produire, créant ainsi un risque potentiel d’électrocution ou de dysfonctionnement.Operating NC-EH40_FR.indd 40 11/12/07 9:56:43 AM41

Consignes de sécurité

AVERTISSEMENT Pour éviter les brûlures

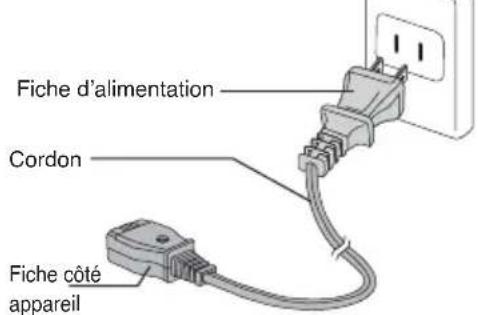

Cordon d’alimentation

Utiliser seulement le cordon d’alimentation conçu spécifiquement pour l’appareil. Ne

pas utiliser de cordon différent et ne pas utiliser ce cordon avec un autre appareil.

Il y a risque de dysfonctionnement ou d’incendie.

Quand la bouilloire n’est pas utilisée, débrancher le cordon d’alimentation de la

Une isolation défectueuse risque d’entraîner une électrocution et/ou un incendie.

Pour débrancher la bouilloire, tirer sur la fiche d’alimentation - jamais sur le cordon.

Il y a risque d’électrocution et de court-circuit pouvant entraîner un incendie.

Pendant l’utilisation

Ne pas utiliser la bouilloire sur une surface pouvant absorber la chaleur pour une

L’appareil pourrait se décolorer ou se détériorer.

Ne pas poser la bouilloire près d’un mur ou d’un meuble.

La vapeur et la chaleur peuvent endommager les murs et les meubles, altérant leur cou-

Ne pas poser la bouilloire sur une surface instable.

La bouilloire risque de se renverser et provoquer des brûlures.

Ne pas ouvrir le couvercle ni faire couler d’eau chaude pendant l’ébullition.

Les éclaboussures d’eau chaude ou la vapeur peuvent provoquer des brûlures.

Ne pas faire tourner la bouilloire pendant la distribution d’eau chaude.

Les éclaboussures d’eau chaude peuvent provoquer des brûlures.

Ne pas toucher les parties chaudes de la bouilloire pendant l’utilisation ou peu

après l’utilisation.

Il y a risque de brûlure.

Lors du transport de la bouilloire, ne pas toucher le levier d’ouverture du couvercle.

Le couvercle pourrait s’ouvrir, entraînant un risque de brûlures et d’autres blessures.

Attendre que la bouilloire refroidisse avant toute opération d’entretien.

Un appareil chaud peut provoquer des brûlures. ● Au moment de jeter de l’eau chaude, faire attention à ne pas se brûler. Lors de l’ouverture du couvercle, éloigner les mains de la vapeur.

La vapeur peut provoquer des brûlures. Operating NC-EH40_FR.indd 41 11/12/07 9:56:44 AM42

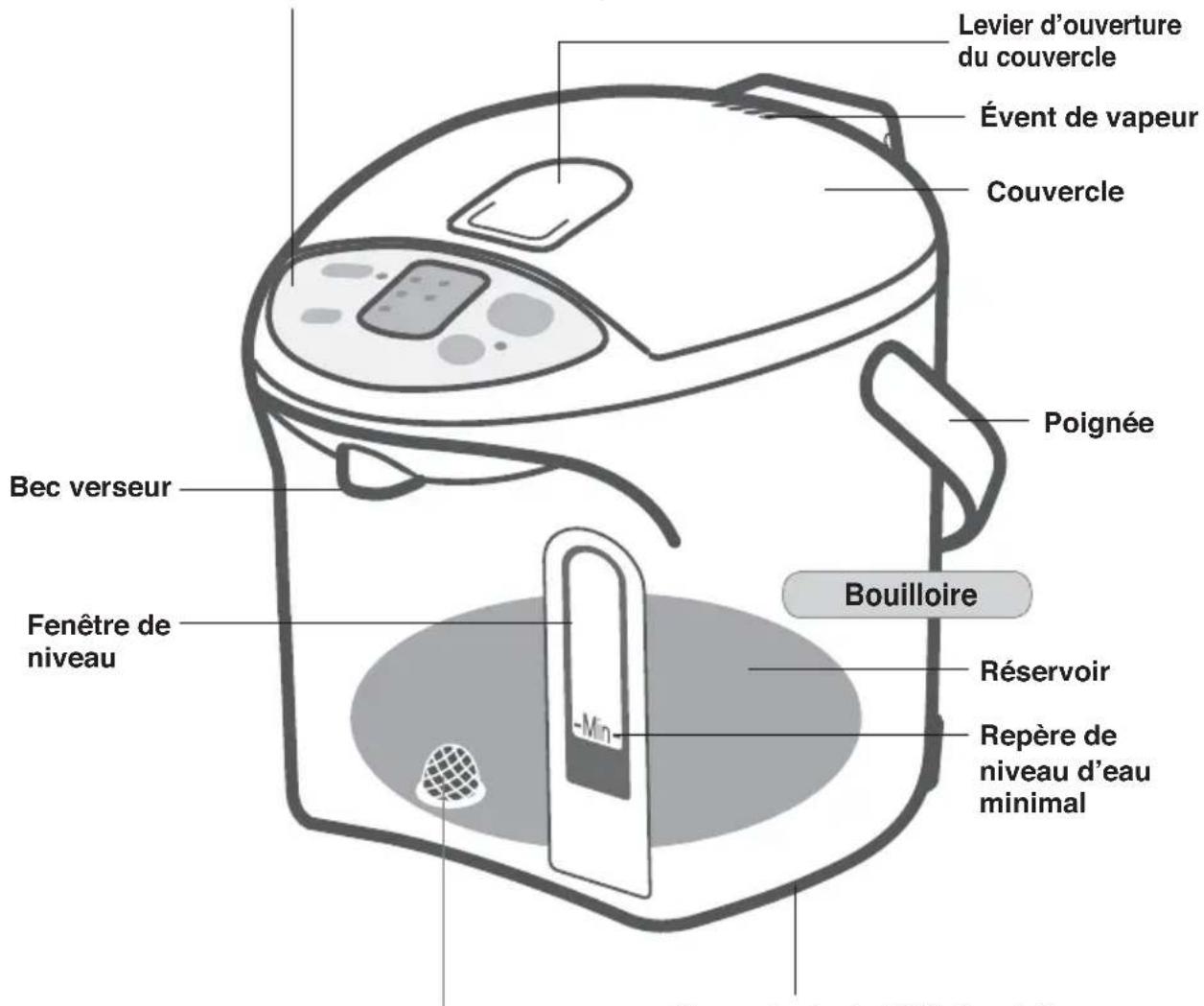

Nomenclature et instructions de manipulation

Nomenclature et instructions de manipulation

Panneau de commandes

Si la pellicule protectrice recouvre toujours la surface du panneau de

commandes, la décoller avant d’utiliser le panneau de commandes.

Base pivotante (360 degrés)

Lors du pivotement, s’assurer que le cordon

ne s’enroule pas autour de la bouilloire.

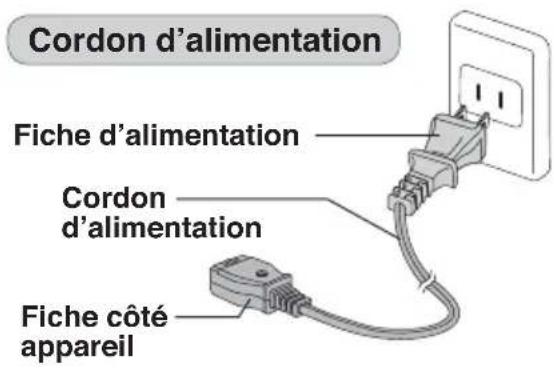

Cordon d’alimentation

Fiche d’alimentation

*La forme de la fiche diffère selon la région

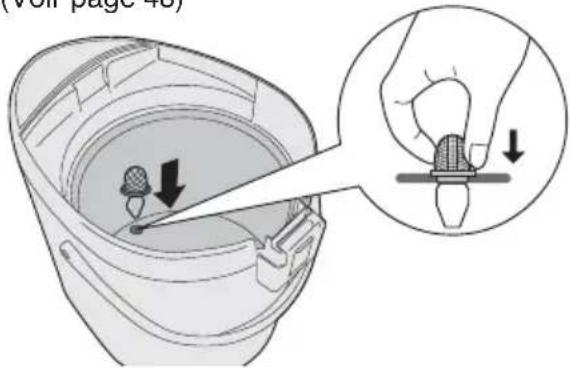

(pièce pouvant être remplacée)

Peut s’être détaché du fond du réservoir.

S’assurer qu’il soit bien ancré à sa position.

Nomenclature et instructions de manipulation

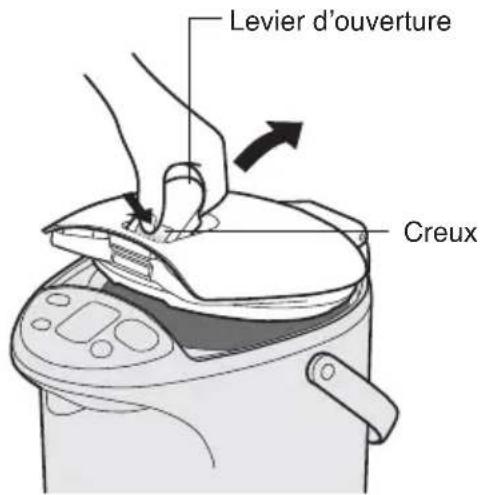

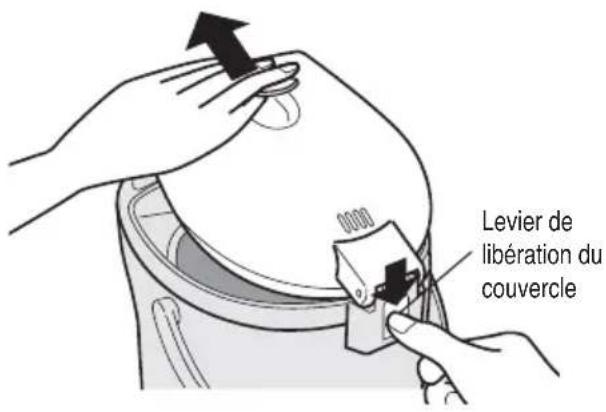

Ouverture/Retrait du couvercle

Pour ouvrir le couvercle, appuyer sur le

creux à la surface du levier d’ouverture

et soulever le couvercle. Levier d’ouvertureCreuxLevier de libération du couvercle Pour enlever le couvercle, pousser le

levier de libération du couvercle, tenir le

levier d’ouverture et tirer le levier vers le

Pour fermer le couvercle

Appuyer sur le couvercle jusqu’il s’enclenche.

Pour attacher le couvercle

Insérer le couvercle diagonalement

Protection contre la surchauffe

Si le réservoir vide est chauffé, la fonction de protection contre la surchauffe (qui évite au

réservoir vide d’être chauffé) s’activera. La bouilloire se mettra automatiquement hors tension

pour prévenir les problèmes liés à la surchauffe. En cas de surchauffe, les voyants clignotent alternativement Si un réservoir vide est chauffé, une mauvaise odeur se dégagera et le réservoir risque de

L’ébullition est survenue au moment où il y

avait moins d’eau que le minimum requis

Après avoir ajouté de l’eau, le couvercle n’a

Verser de l’eau dans le réservoir et appuyer

sur la touche de réébullition

Attention Operating NC-EH40_FR.indd 43 11/12/07 9:56:48 AM44

Utilisation Faire bouillir de l’eau pour nettoyer le réservoir de la bouilloire et les sections par lesquelles l’eau chaude est acheminée.  Faire bouillir de l’eau.

 Verser de l’eau chaude.

 Vider le réservoir en faisant passer l’eau le long du repère "DRAIN". (Voir page 45)Verser de l’eau dans le réservoir en utilisant un autre récipient. Repère de niveau

de niveau d’eau minimal

Ajouter de l’eau avant que

le niveau d’eau minimal

Avant d’utiliser cette bouilloire pour la première fois Appuyer sur la touche de réébullition pour faire clignoter le témoin. Pour réduire le niveau de chlore dans l’eau Appuyer une fois pendant l’ébullition et appuyer

deux fois pendant le maintien au chaudProlonge le temps d’ébullition d’environ 6 minutes pour réduire le niveau de chlore dans l’eau.● Appuyer sur la touche de réébullition pour amener à ébullition. Ébullition de

l’eau Operating NC-EH40_FR.indd 44 11/12/07 9:56:50 AM45

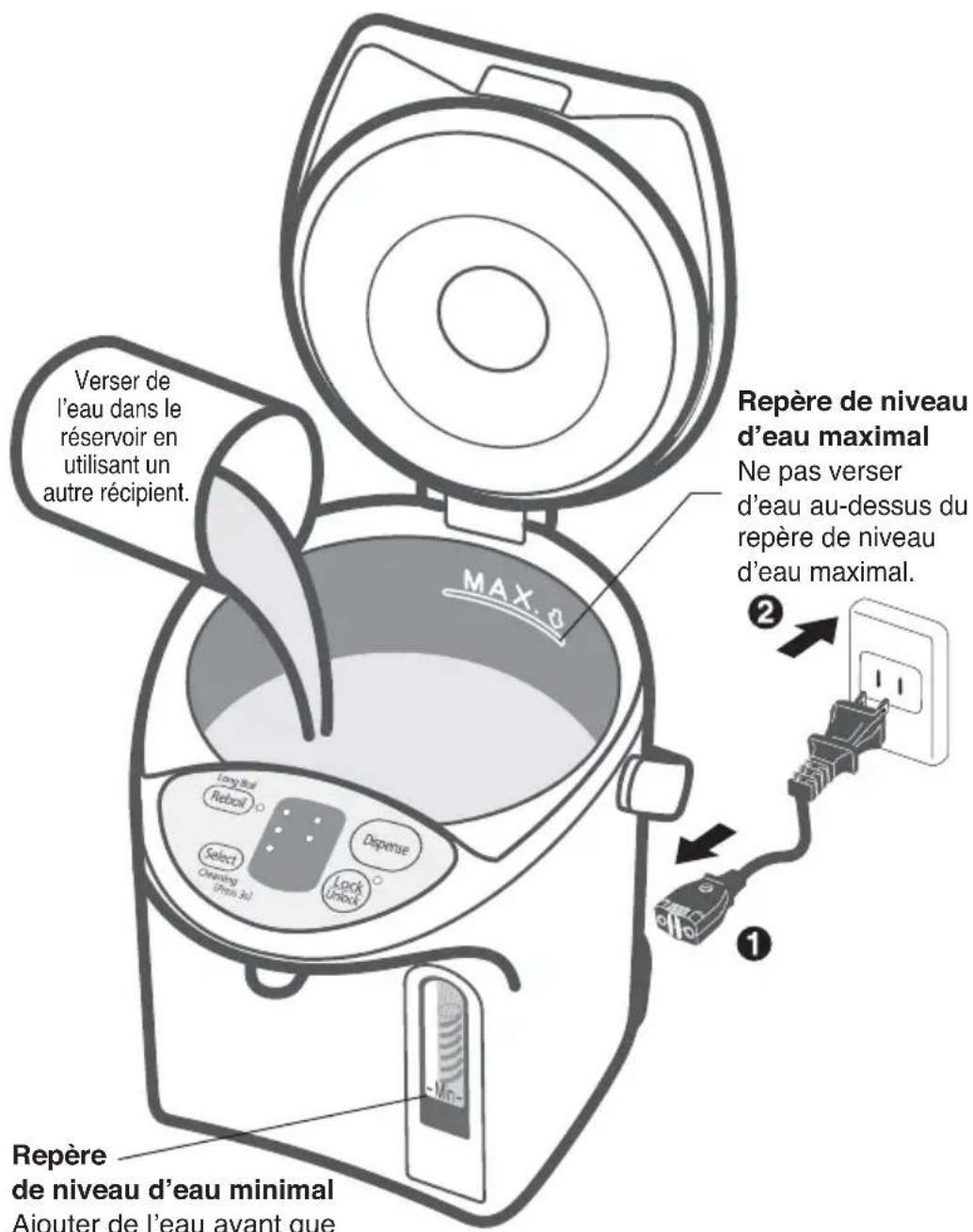

Utilisation Verser l’eau dans la bouilloire avec un autre récipient. Fermer le couvercle jusqu’à ce qu’il s’enclenche. Brancher horizontalement la fiche côté appareil dans la bouilloire.

Brancher le cordon d’alimentation dans la prise murale. (

Quand la bouilloire n’est pas utilisée L’eau commence à bouillir automa-tiquement.Lorsque l’eau atteint l’ébullition, le témoin suivant s’allume.L’eau portée à ébullitionsera gardée à une température de 190ºF(90°C) automatiquement.Témoin clignotant Témoin clignotant Témoin alluméTémoin Témoin TémoinTémoin alluméTémoin éteint Temps requis pour l’ébullition de l’eau (temps approximatifs)

NC-EH40P : 35 min / NC-EH30P : 27 min / NC-EH22P : 20 min

(Quantité d’eau : Quantité maximale / Température de la pièce : 68ºF (20°C))

Appuyer sur la touche de

verrouillage/déverrouillage

pour libérer le verrou.

Le témoin à côté de cette

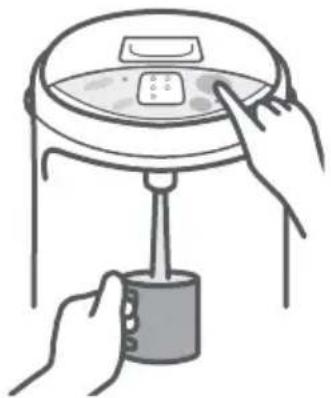

Appuyer sur la touche de distri

bution d’eau et verser de

l’eau chaude. La touche de distribution d’eau est verrouillée de nouveau, automatiquement, 10 secondes après avoir versé de l’eau chaude. Allumé Quand la bouilloire n’est pas utilisée, débrancher le cordon d’alimentation de la prise murale et enlever le couvercle. Vider toute eau restante en la faisant glisser le long du repère . Levier de libération du couverclePanneau de commandes Attention ● Ne pas vider l’eau trop rapidement.

Si de l’eau éclabousse le levier de libération ou

le panneau de commandes, un dysfonctionnement

peut s’en suivre.● Ne pas laisser d’eau stagnante dans le récipient.

(Une odeur peut s’émaner du récipient ou celui-ci peut rouiller.)Témoin éteint• Il s’agit d’une estimation de la température de l’eau. e Operating NC-EH40_FR.indd 45 11/12/07 9:56:59 AM46

Les réglages de la température du maintien au chaud et de la minuterie peuvent être effectués pendant l’ébullition de l’eau ou le maintien au chaud. ●

Même si la minuterie ou le maintien au chaud à "208",

"180" ou "140" a été préalablement sélectionné, lors du

rétablissement du courant après une panne d’électricité,

la température du maintien au chaud est automatiquement

rétablie à "190". Nota

Fonction de maintien

au chaud ● Le réglage à 180 est idéal

pour le thé vert. ● Le réglage à 140 est idéal pour

la préparation du lait pour bébé

S’assurer de laisser le lait re-

froidir ou d’y ajouter de l’eau

froide, précédemment bouillie.

Idéale lorsque l’appareil ne

sera pas utilisé pendant une

minuterie de 6 heures

Pendant le réglage de la

minuterie, le courant aux

éléments chauffants est

Réébullition ● Idéale pour faire bouillir

de l’eau pour du café / thé

/ nouilles instantanées, etc. Operating NC-EH40_FR.indd 46 11/12/07 9:57:01 AM47

Temps requis pour la réébullition

Du maintien au chaud à : env. 2,5 à 4 min

Du maintien au chaud à : env. 6 à 6,5 min

Du maintien au chaud à : env. 6 à 12 min

Du maintien au chaud à : env. 9 à 17,5 min

Avec la capacité d’eau maximale.

Température ambiante à 68°F (20°C)

Après un court délai, l’eau sera maintenue au chaud à la

température réglée (le témoin s’allumera).

6 heures plus tard, la minuterie est désactivée et

l’eau est portée à ébullition.

Lorsque l’eau atteint le point d’ébullition, la température

est maintenue à 190°F (90°C).

Appuyer sur la touche

pour faire bouillir à nou-

veau l’eau maintenue au

Après quelques minutes,

l’eau sera bouillie.

Chaque pression de la

touche déplace le témoin

température du maintien

au chaud ou règle la

(Après ébullition) (Lors de la sélection du maintien au chaud à 180) Temps requis pour atteindre le

Maintien au chaud à : env. 2 à 3 min

Maintien au chaud à : env. 0,5 à 1 heure

Maintien au chaud à : env. 3,5 à 4,5 heures

Avec la capacité d’eau maximale.

Température ambiante à 68ºF

Maintien au chaud précédent à 190

Appuyer sur la touche

Avant le nettoyage, s’assurer de débrancher la fiche d’alimentation de

la prise murale, vider toute eau restante et laisser la bouilloire refroidir.

Appareil principal et couvercle

Ne pas mouiller l’appareil principal et ne pas le tremper dans l’eau.

Si de l’eau pénètre dans l’appareil principal par la base ou par le bec

verseur, elle risque d’entrer en contact avec les pièces électriques

intégrées et provoquer un dysfonctionnement.

Ne pas utiliser de détergents.

Ne pas utiliser de benzine ou tout autre diluant.

(Ils risquent de laisser une odeur.)

(Ils risquent d’endommager la surface.)

Nettoyer avec un linge humide, bien essoré.

Nettoyer avec une éponge humide.

Nettoyer le réservoir intérieur à l’aide

d’acide citrique (Voir page 49).

Quand le réservoir présente des signes d’entartrage

Lors de l’utilisation de cet appareil, les minéraux

contenus dans l’eau (comme le calcium) peuvent

adhérer au réservoir intérieur ou au filtre métallique.

Le tartre ainsi formé est sans danger pour la santé.

Surface rêche blanc crème

Matière blanche ou scintillante flottante

Décoloration de la finition avec des zones

brun foncé, grises ou vertes par exemple.

Il ne s’agit pas de décoloration ou de corrosion

du réservoir intérieur lui-même, non plus que

d’écailles provenant du revêtement en résine

Lorsque le filtre est obstrué, l’eau ne circule

Après avoir nettoyé le filtre, s’assurer de le

remettre en place dans le réservoir intérieur.

Nettoyer le filtre avec une brosse.

Rangement de la bouilloire

La sécher soigneusement.

La mettre dans un sac en plastique et

Ne pas utiliser pas de

poudre à polir, de tampon

à récurer ou de brosse en nylon.

Ils risquent d’endommager la finition en

résine fluorée du réservoir intérieur. Operating NC-EH40_FR.indd 48 11/12/07 9:57:16 AM49

Nettoyage avec de l’acide citrique en cas

 S’assurer que le filtre métallique est fixé au réservoir.

 Mettre de l’acide citrique dans le réservoir intérieur.

Quantité d’acide citrique à utiliser par nettoyage : 80 g

(deux sachets) ou sept cuillères à soupe rases.

L’acide citrique est disponible chez un distributeur autorisé. (Numéro de modèle : SAN-80N)

* Suivre les instructions de nettoyage imprimées sur le sachet d’acide citrique.

* L’acide citrique utilisé pour le nettoyage étant un additif alimentaire, il est sans

danger pour les humains.

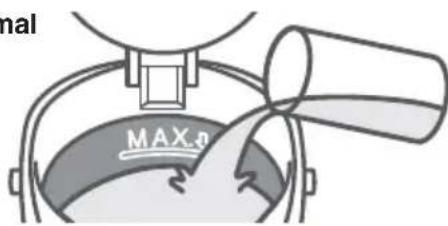

 Ajouter de l’eau jusqu’au repère de niveau maximal

et bien mélanger l’acide citrique et l’eau.

Refermer le couvercle. L’acid citrique 

Brancher la fiche immédiatement après le mélange et appuyer plus de 3 secondes sur la touche .

Les témoins indiquent la fin du

NC-EH40P : env. 50 min

NC-EH30P : env. 42 min

NC-EH22P : env. 35 min

Faire couler de l’eau avec le bec verseur, débrancher la bouilloire, enlever le couvercle

et jeter l’eau chaude en utilisant le repère "Drain".

Remplir la bouilloire d’eau et porter l’eau à ébullition pour supprimer l’odeur de l’acide

citrique. Puis, jeter l’eau chaude en répétant l’étape .

Pour enlever toute décoloration de la zone au-dessus du repère de niveau maximal, frotter légèrement

l’intérieur avec une éponge humide.

Si la décoloration ne disparaît pas en frottant, nettoyer le réservoir intérieur plusieurs fois avec de

l’acide citrique ou des citrons.

N’utiliser que de l’acide citrique pour nettoyer cette bouilloire thermo électrique.

Ne pas remplir le réservoir au-dessus du niveau d’eau maximal.

Ne remplir le réservoir qu’avec de l’eau du robinet (ne pas remplir avec de l’eau chaude).

L’eau chaude peut éclabousser et causer des brûlures. Le nettoyage commence Le nettoyage est terminé Allumé

Clignote Operating NC-EH40_FR.indd 49 11/12/07 9:57:20 AM50

Avant de consulter un réparateur, consulter la

liste des causes possibles ci-dessous.

Un dysfonctionnement de

l’appareil survient si ses

composantes électriques

sont entrées en contact

avec de l’eau. Contacter

le point de vente où l’appareil

a été acheté pour faire

effectuer les réparations.

L’eau a été versée directement du robinet.

La bouilloire se trouve dans un évier.

La bouilloire a été tournée à l’envers

alors que le dessous était mouillé.

L’appareil a trempé dans l’eau.

Des dépôts de tartre sont à l’origine de ce phénomène.

Il ne s’agit pas d’écailles de résine fluorée.

De l’eau contenant une grande quantité de

minéraux, comme de l’eau minérale ou de l’eau

ionisée risque de provoquer la formation de tartre

ou d’une couche blanche dans l’eau chaude.

Lorsque des dépôts de tartre s’incrustent,

les sons d’ébullition sont élevés.

Les sons d’ébullitions

L’odeur de chlore dépend de la quantité de

chlore présente dans l’eau.

L’eau chaude produit

une odeur de chlore.

Quand la bouilloire est neuve, la résine utilisée pour la fabrication peut

produire une légère odeur.

Si la bouilloire est posée sur une surface telle qu’une feuille de vinyle,

il est possible que l’odeur soit transférée dans l’eau.

L’eau ajoutée dépasse le repère de

niveau d’eau maximal.

Diminuer le niveau de l’eau.

Le filtre métallique peut être bouché par

des dépôts de tartre. (Voir page 48)

Nettoyer le filtre avec une brosse.

Si le tartre ne peut être éliminé, remplacer le filtre. (Voir page 48) ●

Le protecteur de surchauffe a été activé.

Ajouter de l’eau et appuyer

sur la touche "Reboil".

Les témoins peuvent clignoter lors de l’ajout d’eau

bouillante ou suivant la façon dont l’eau est ajoutée.

Appuyer sur la touche "Reboil".

Après le nettoyage du réservoir intérieur avec

de l’acide citrique, il est possible que l’acide

citrique s’accumule au fond du réservoir.

Le verrou automatique a été enclenché.

Appuyer sur la touche

Nettoyer le réservoir

intérieur avec une éponge

humide. (Voir page 48)

S’il y a des dépôts de

tartre, nettoyer le réservoir

intérieur avec de l’acide

citrique. (Voir page 49)

Appuyer sur la touche "Reboil" pour

réduire le chlore. (Voir page 44)

Si le problème n’est pas résolu après l’examen des causes possibles indiquées ci-dessus ou s’il se produit un phénomène

anormal, débrancher la fiche côté appareil de la bouilloire. Attendre au moins 10 secondes, puis rebrancher la fiche.

La partie semi-transparente située à l’intérieur du couvercle peut jaunir. Ce phénomène ne nuit pas au bon fonctionnement de

Le cliquetis audible dans le couvercle est dû à la présence de petits éléments en forme de billes qui empêchent

l’eau de s’écouler si la bouilloire se renverse.

Si la température ambiante est élevée, l’extérieur de la bouilloire peut atteindre environ 131ºF (55°C).

Débrancher la fiche d’alimentation

de la prise murale et bien

mélanger l’acide citrique pour

qu’elle se disperse. Operating NC-EH40_FR.indd 50 11/12/07 9:57:21 AM51

Remplacement des pièces

Remplacement des pièces

Joints en caoutchouc

Remplacer les joints s’ils présentent des craquelures,

s’ils deviennent rigides ou si, pour toute autre raison,

ils laissent la vapeur s’échapper entre le réservoir et le

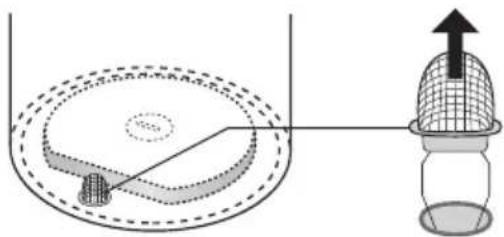

Remplacer le filtre si les matières étrangères

qui le bouchent ne peuvent pas être éliminées,

même après un brossage, etc.

Le filtre peut être retiré

Protection du couvercle

Joints en caoutchouc

Les pièces pouvant être remplacées sont disponibles

dans un centre de service après-vente agréé.

Nom de la pièce N. de pièce

Joint en caoutchouc APH65-480

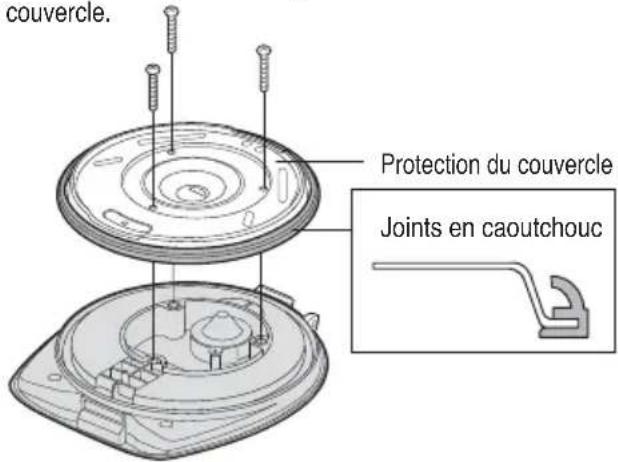

Filtre métallique APB97-480-0U Enlever le couvercle, dévisser les 3 vis tarau-

deuses et enlever la protection du couvercle.

Changer les joints et remettre la protection du

couvercle en place en la fixant à l’aide des vis

Numéro de modèle NC-EH40P NC-EH30P NC-EH22P Alimentation 120 V a.c.

Consommation 700 W Cons. Moyenne en mode maintien

La quantité d’eau: maximum

La temperature de la chambre: 68°F (20°C)

à 208 49 Wh 45 Wh 40 Wh

à 190 43 Wh 39 Wh 33 Wh

à 180 35 Wh 31 Wh 27 Wh

à 140 23 Wh 21 Wh 18 Wh

Poids (incluant le cordon d’alimentation) (env.)

2,1 kg (4,6 lb) 2,0 kg (4,4 lb) 1,9 kg (4,2 lb)

Capacité nominale (env.)

4,0 L (4,2 qt) 3,0 L (3,2 qt) 2,2 L (2,3 qt)

Dans certaines conditions comme à très haute altitude et dans un froid intense, il est possible que la

bouilloire ne fonctionne pas correctement. Éviter l’utilisation de la bouilloire dans de telles conditions.

Si la bouilloire est utilisée par grand froid, veiller à ce qu’elle reste vide. L’eau laissée dans le réservoir

intérieur risque de geler et d’endommager la bouilloire.

Operating NC-EH40_FR.indd 51 11/12/07 9:57:23 AMPZ05A6101
