MODE D'EMPLOI AS3000 YAMAHA
Integrated Amplifier Amplificateur Intégré
Faire vivre la tradition du son
Un piano vient au monde grâce à la synergie parfaite entre une expertise technique avancée et des talents artistiques. Un tel piano peut créer un son qui reflète vraiment les sentiments de l'interprète.
L'étape finale de la production d'un piano est appelée « harmonisation ». C'est à ce moment-là que l'on donne son âme à l'instrument.
Un expert hautement qualifié concentre son esprit et sa sensibilité sur le son de chaque touche, en ajustant avec finesse la sensation dynamique des marteaux et en harmonisant parfaitement la tonalité et la vibration de l'ensemble des 88 touches. C'est une réalisation vraiment exceptionnelle.
Seule une oreille sensible et fine peut déterminer une telle qualité sonore. Nous appliquons ce même concept à la fabrication de nos produits audio. Le technicien effectue des tests d'écoute approfondis et chaque composant est étudié avant d'obtenir finalement le son idéal.
La tradition de la qualité audio de Yamaha remonte à plus de 125 ans et est toujours présente dans l'ensemble des produits Yamaha actuels.
L'excellence dans l'accomplissement audio
1920-1960s
1970s
1980s
1990s
2000s
2010s
Premier Système Hi-Fi introduit en 1920
Nous avons introduit de nombreux composants Hi-Fi (tourne-disques, tuners FM/AM, amplificateurs intégrés, préamplis, amplificateurs de puissance et enceintes) en 1955 – 1965.
Commercialisation de la série d'enceintes
Natural Sound en 1967
Enceinte de contrôle NS-20
Amplificateur intégré CA-1000
Faisant partie des apparecils de Classe A, le CA-1000 est devenu la norme pour les amplificateurs intégrés.
Enceinte Natural Sound NS-690
Enceinte de contrôle NS-1000M
Une enceinte véritablement légendaire, toujours vénérée par les passionnés de Hi-Fi.
Amplificateur de puissance B-1
Un ampli innovant utilisant des transistors FET à tous les étages.
Amplificateur de commande C-2
A reçu le premier prix au Salon International de la Musique et de la Hi-Fi de Milan.
Enceinte de contrôle pour studio NS-10M
Devenue l'une des enceintes de studio les plus populaires PX-2 au monde.
Amplificateur intégré A-1
Tourne-disque PX-2
Le premier tourne-disque à bras droit de Yamaha.
Amplificateur de puissance B-6
Amplificateur de puissance pyramidal,
Tourne-disque GT-2000/L
Premier lecteur de CD (CD-1) commercialisé en 1983
Amplificateur de puissance B-2x
Amplificateur de puissance MX-10000 et Amplificateur de commande CX-10000
Ont redéfini les fonctionnalités des composants séparés.
Amplificateur intégré AX-1
Lecteur de CD GT-CD1
Amplificateur de puissance MX-1 et préamplificateur CX-1
Systèmes d'enceintes Natural Sound Soavo-1 et Soavo-2
Amplificateur stéréo A-S2000 et lecteur de CD Super Audio CD-S2000
Lecteur réseau NP-S2000
NS-20
CA-1000
NS-690
NS-1000M
B-1
C-2
NS-10M
◆La conception des circuits entièrement à symétrie flottante permet d'atteindre tout le potentiel de l'amplification analogique
Un tout nouvel amplificateur de puissance à symétrie flottante qui atteint une parfaite symétrie et permet une transmission totalement symétrique (amplification) depuis la prise d'entrée jusque devant la prise d'enceinte.
◆Transmission du signal symétrique à tous les étages
Cet amplificateur intégré offre une transmission symétrique sur tous les étages, combinant à la fois une grande puissance de sortie avec une bonne texture sonore et une performance R/N exceptionnelle.
◆Commandes de volume et de tonalité parallèles
Sources d'alimentation de grande capacité avec quatre circuits séparés
◆Conception symétrique gauche-droite avec construction rigide et stable
◆Amplificateur phono discret
- Amplificateur de casque de haute qualité avec circuit d'attaque à basse impédance
■Accessoires fournis
Veuillez vous assurer que tous les articles suivants vous ont bien été fournis.
• Boîtier de télécommande
• Piles (AAA, R03, UM-4) (×2)
• Câble d'alimentation
• BROCHURE SUR LA SÉCURITÉ
Table des matières
Commandes et fonctions....6
Raccordements 16
Caractéristiques techniques 24
Guide de dépannage....28
À propos de ce manuel
- Le symbole appelle votre attention sur un conseil d'utilisation.
- La couleur des images dans ce manuel peut être différente de l'original.
- Avant d'utiliser cet appareil, veuillez lire la « BROCHURE SUR LA SÉCURITÉ ».
A-S3000
Commandes et fonctions
Ce chapitre décrit les commandes et fonctions de l'A-S3000.

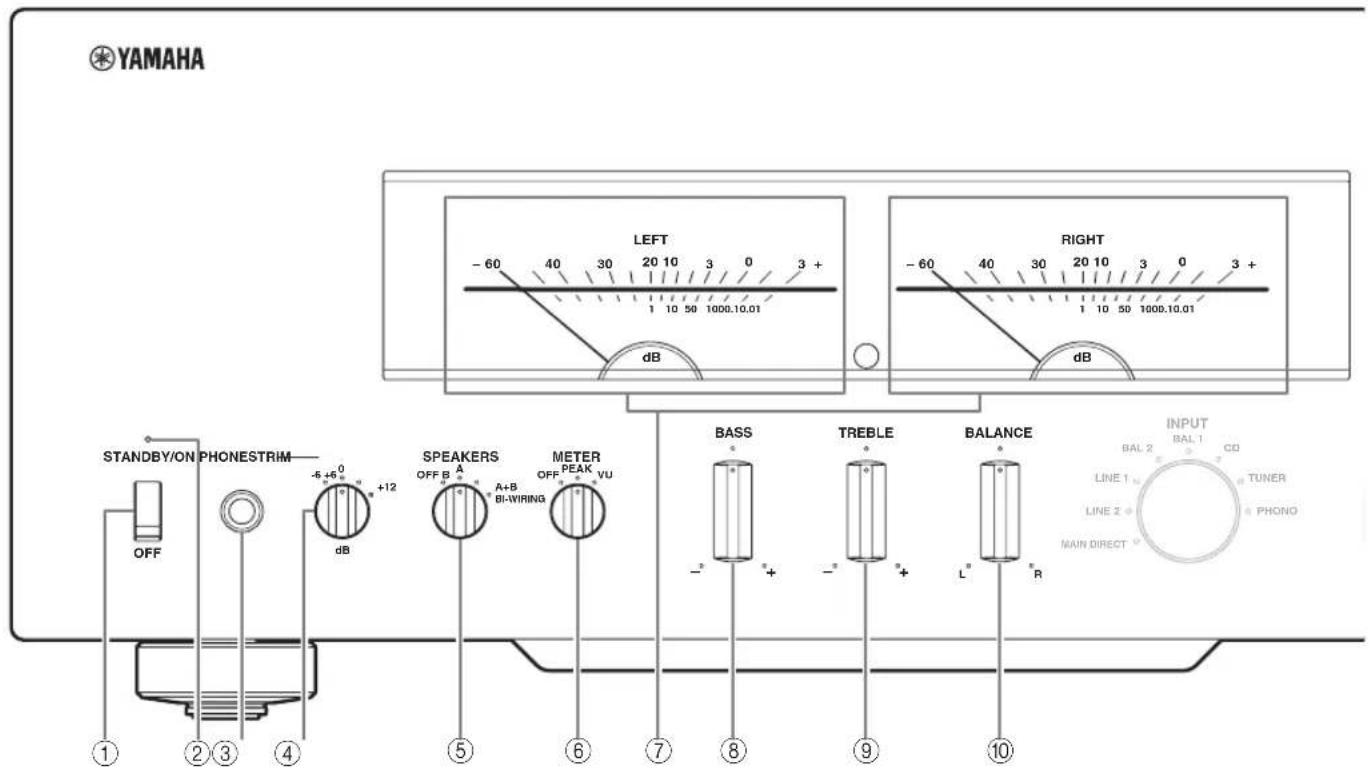

■Panneau avant (pages 6 à 9)
① Commutateur STANDBY/ON/OFF
Met l'appareil sous tension ou hors tension.
STANDBY/ON (position supérieure) :
Dans cette position, vous pouvez sélectionner STANDBY ou ON à l'aide de la touche
AMP du boîtier de télécommande.
OFF (position inférieure) :
L'appareil est hors service.
Remarques
- Lorsque vous mettez l'appareil sous tension, celui-ci met quelques secondes à reproduire le son.
- Si vous débranchez le câble d'alimentation secteur de la prise secteur et le rebranchez lorsque cet appareil est en mode STANDBY, l'appareil est mis sous tension. Si l'appareil n'est pas utilisé pendant une période prolongée, réglez le commutateur STANDBY/ON/OFF sur OFF.
②Témoin STANDBY/ON
Fortement allumé :
Indique que l'appareil est sous tension. Dans cette condition, vous pouvez mettre l'appareil en mode STANDBY à l'aide de la touche ⏻ AMP du boîtier de télécommande.
Faiblement allumé :
Indique que l'appareil est en mode STANDBY. Dans cette condition, appuyez touche ⏻ AMP du boîtier de télécommande pour mettre l'appareil sous tension.
Éteint :
Indique que l'appareil est hors tension. Dans cette condition, vous pouvez mettre l'appareil sous tension à l'aide du commutateur STANDBY/ON/OFF uniquement.
③Prise PHONES
Fournit les signaux audio destinés à l'écoute au casque.
Remarques
• Lorsqu'un casque est branché :
- Les deux paires d'enceintes raccordées aux bornes SPEAKERS L/R CH sont désactivées.
– Aucun signal n'est transmis aux prises PRE OUT.
- Vous ne pouvez pas sélectionner MAIN DIRECT comme source d'entrée.
- Si le casque est branché sur la prise PHONES lorsque MAIN DIRECT est sélectionné comme source d'entrée, aucun son n'est transmis à la prise PHONES.
④Sélecteur TRIM
Ajuste le niveau sonore lorsque le casque est branché pour éviter les changements subits de volume.
Choix: -6 dB, 0 dB, +6 dB, +12 dB
⑤ Sélecteur SPEAKERS
Active ou désactive la paire d'enceintes raccordées aux bornes SPEAKERS L/R CH A et/ou B situées sur le panneau arrière.
- Basculez sur la position OFF pour désactiver les deux paires d'enceintes.
- Basculez sur la position A ou B pour activer la paire d'enceintes raccordée aux bornes SPEAKERS L/R CH A ou B.
- Basculez sur la position A+B BI-WIRING pour activer les deux paires d'enceintes.
Avertissement
Si vous utilisez deux paires (A et B), l'impédance de chaque enceinte doit être de 8 Ω ou plus.
⑥Sélecteur METER
Commute l'affichage du compteur sur OFF, PEAK ou VU.
OFF :
Éteint le compteur et l'éclairage.
PEAK :
Bascule le compteur sur un PEAK-mètre. Le PEAK-mètre indique le niveau de sortie audio le plus élevé du moment.
VU:
Bascule le compteur sur un VU-mètre (VU signifiant unité de volume). Le VU-mètre indique une valeur de sortie audio effective semblable aux sens humains.
⑦Affichages du compteur (LEFT/RIGHT)
Indique le niveau de sortie audio des voies gauche (LEFT) et droite (RIGHT) en mode de compteur VU ou PEAK.
Il est possible de sélectionner le compteur VU ou PEAK avec le sélecteur METER.
⑧Commande BASS
Augmente ou diminue la réponse dans les basses fréquences. La position 0 correspond à une réponse plate.
Plage de réglage : -10 dB à +10 dB
⑨Commande TREBLE
Augmente ou diminue la réponse dans les hautes fréquences. La position 0 correspond à une réponse plate.
Plage de réglage : -10 dB à +10 dB
⑩Commande BALANCE
Équilibre le son fourni par les enceintes gauche et droite pour compenser le déséquilibre dû à la disposition des enceintes ou à la configuration de la pièce.
Remarques
- Lorsque les commandes BASS et TREBLE sont toutes deux sur la position 0, le signal audio ne passe pas par le circuit de commandes de tonalité.
- Les commandes BASS, TREBLE et BALANCE n'affectent pas l'entrée des signaux dans les prises MAIN IN et la sortie des signaux des prises LINE 2 REC.
■Panneau avant (pages 6 à 9)
⑪Capteur de télécommande
Il reçoit les signaux émis par le boîtier de télécommande.
Le boîtier de télécommande émet un faisceau infrarouge directionnel. Veillez à le pointer directement sur le capteur de télécommande de l'apparcil pour en assurer le fonctionnement.
Sélectionne la source d'entrée à lire. Le témoin de la source d'entrée sélectionnée avec le sélecteur INPUT s'allume.
Les signaux audio de la source d'entrée sélectionnée sont aussi transmis aux prises LINE 2 REC.
MAIN DIRECT : sélectionne le composant branché aux prises MAIN IN.
Lorsque MAIN DIRECT est sélectionné comme source d'entrée, les signaux audio ne sont pas transmis aux prises PRE OUT, LINE 2 REC et PHONES.
LINE 1/LINE 2 : sélectionne le composant branché aux prises LINE 1 ou LINE 2.
BAL 1/BAL 2 : sélectionne le composant branché aux prises BAL 1 ou BAL 2 (prises XLR symétriques).
CD : sélectionne le lecteur de CD branché aux prises CD (prises RCA asymétriques).
TUNER : sélectionne le syntoniscur branché aux prises TUNER.
PHONO : sélectionne le tourne-disque branché aux prises PHONO.
Remarque
Lorsque LINE 2 est sélectionné, les signaux audio ne sont pas transmis aux prises LINE 2 REC.
Sélectionne le type de cartouche magnétique du tourne-disque raccordé aux prises PHONO situées sur le panneau arrière.
- Appuyez vers le haut pour choisir la position MM si le tourne-disque est raccordé à une cartouche à aimant mobile (MM).
- Appuyez vers le bas pour choisir la position MC si le tourne-disque est raccordé à une cartouche à bobine mobile (MC).
Avant de remplacer la cartouche, veillez à mettre cet appareil hors tension.
⑭ Commutateur AUDIO MUTE
Appuyez vers le bas pour réduire le niveau sonore d'environ 20 dB. Appuyez une nouvelle fois sur cette touche pour rétablir le niveau sonore initial.
Vous pouvez aussi tourner la commande VOLUME du panneau avant ou appuyer sur la touche VOLUME + ou - du boîtier de télécommande pour rétablir le son.
⑮Témoin AUDIO MUTE
S'allume lorsque le silencieux est activé avec le commutateur AUDIO MUTE.
⑯Commande VOLUME
Contrôle le niveau sonore. Elle est sans effet vis-à-vis du niveau de sortie des prises LINE 2 REC.
Remarque
La commande VOLUME n'agit pas lorsque vous sélectionnez MAIN DIRECT comme source d'entrée. Réglez le niveau sonore avec la commande de volume de l'amplificateur externe raccordé aux prises MAIN IN.
■Panneau arrière
Voir page 16 en ce qui concerne les raccordements.
①Prises d'entrée TUNER
②Borne GND (masse)
③Prises d'entrée PHONO
④Prises d'entrée CD
⑤Prises d'entrée (symétriques) BAL 1/BAL 2
Deux jeux de prises d'entrée symétriques sont fournis. Réglez le sélecteur ATTENUATOR et le sélecteur PHASE associés aux prises BAL 1 ou BAL 2 en fonction du lecteur branché aux prises correspondantes. Pour plus de détails sur les réglages, voir page 20.
⑥ Commutateur AUTO POWER STANDBY
ON :
L'appareil entre automatiquement en mode STANDBY s'il n'est pas utilisé pendant 8 heures.
OFF :
L'appareil n'entre pas automatiquement en mode STANDBY.
⑦Prises d'entrée LINE 1
⑧Prises LINE 2
Les prises d'entrée PB (lecture) et les prises de sortie REC (enregistrement) sont fournies.
- Les prises PRE OUT transmettent le signal de la même voie que les bornes SPEAKERS L/R CH.
- Lorsque vous raccordez un câble stéréo aux prises PRE OUT pour que les enceintes soient entraînées par un amplificateur externe, vous n'avez pas besoin d'utiliser les bornes SPEAKERS L/R CH.
- Les signaux transmis aux prises PRE OUT sont modifiés en fonction des réglages des commandes BASS et TREBLE.

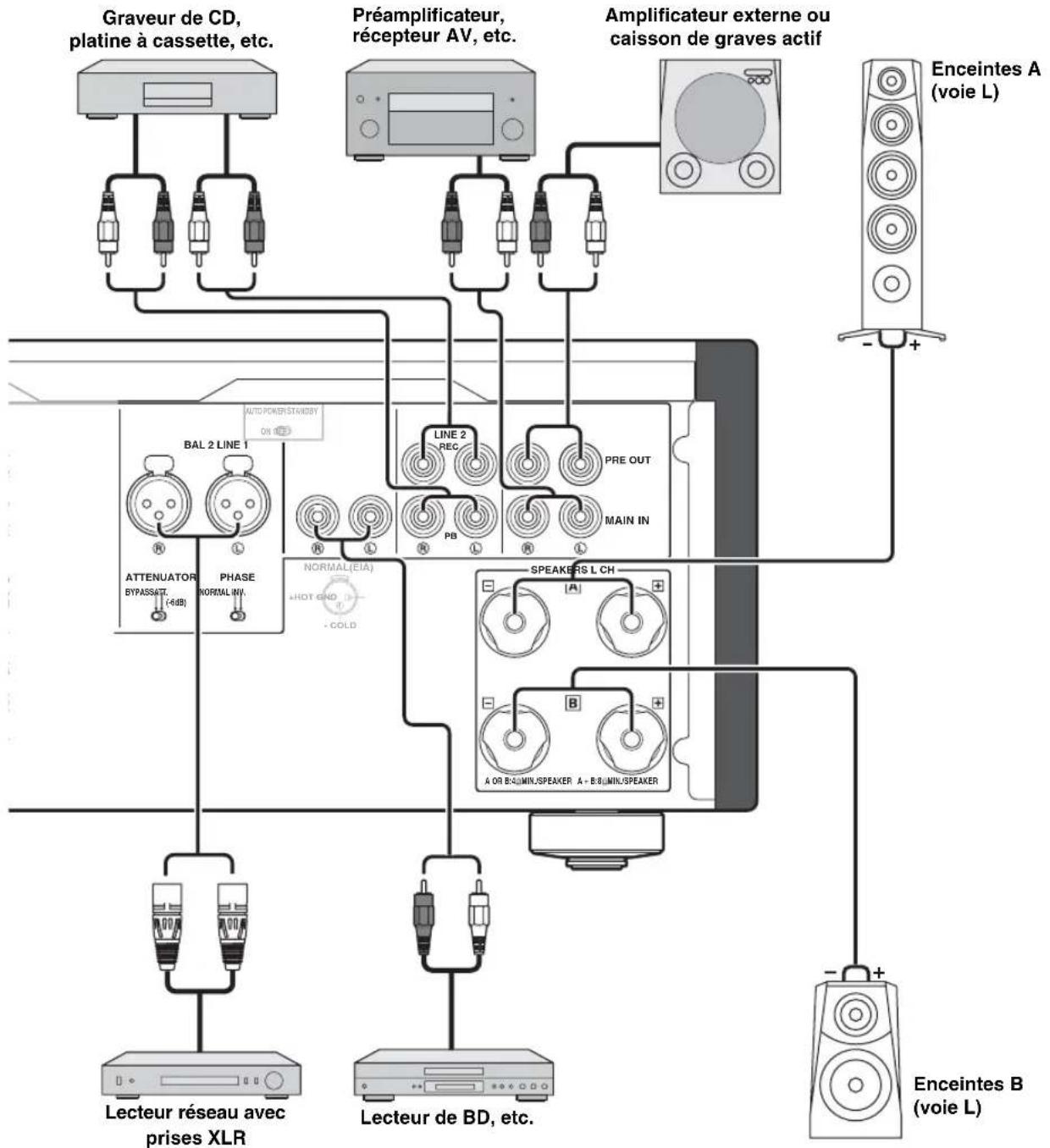

⑩Prises MAIN IN
Utilisez ces prises pour raccorder un composant externe équipé d'une commande de volume.
Remarque
Lorsque vous sélectionnez MAIN DIRECT comme source d'entrée, le niveau sonore est fixe.
Réglez le niveau sonore avec la commande de volume de l'amplificateur externe branché aux prises MAIN IN lorsque vous sélectionnez MAIN DIRECT comme source d'entrée.
Pour le branchement aux prises MAIN IN, voir pages 16 et 17.
⑪Bornes SPEAKERS L/R CH
⑫ SYSTEM CONNECTOR
Utilisez ce connecteur pour brancher un dispositif de test de produits pour l'entretien.
⑬Prises REMOTE IN/OUT
Utilisez ces prises afin de raccorder un composant externe pour le boîtier de télécommande.
Pour plus de détails sur le raccordement, voir page 21.

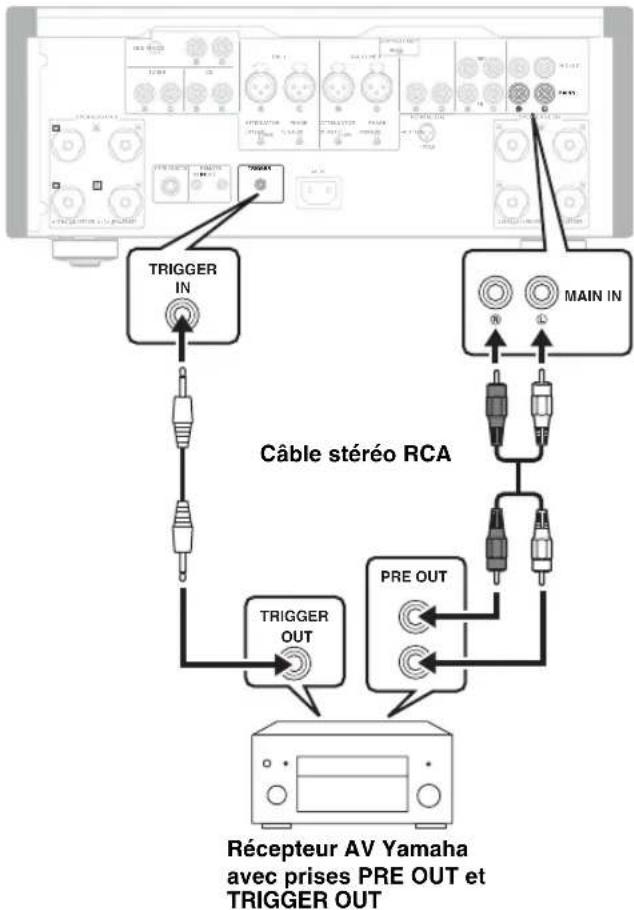

⑭Prise TRIGGER IN
Utilisez cette prise afin de brancher un composant externe pour la fonction de déclenchement.
Pour plus de détails sur le raccordement, voir page 22.
⑮Prise AC IN
Utilisez cette prise pour brancher le câble d'alimentation secteur fourni.
Pour plus de détails sur le raccordement, voir page 19.

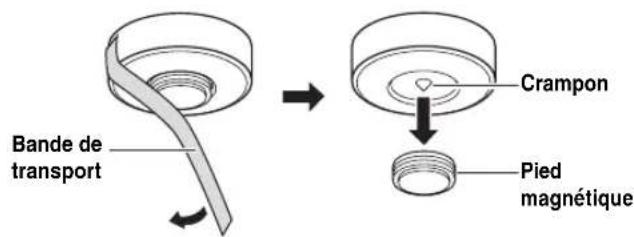

⑯Pied
Les pieds de cet appareil sont pourvus de crampons. Utilisez ces crampons pour réduire l'effet des vibrations sur l'appareil. Lorsque vous utilisez les crampons, retirez la bande de transport, puis ôtez le pied magnétique en tirant sur celui-ci.
Avertissement
Les crampons des pieds peuvent rayer l'étagère ou la surface où vous installez cet appareil lorsque vous les utilisez. Utilisez les pieds magnétiques ou des supports appropriés pour placer cet appareil sur des meubles de valeur, etc.
Si l'appareil n'est pas stable, vous pouvez ajuster la hauteur d'un pied en le tournant.

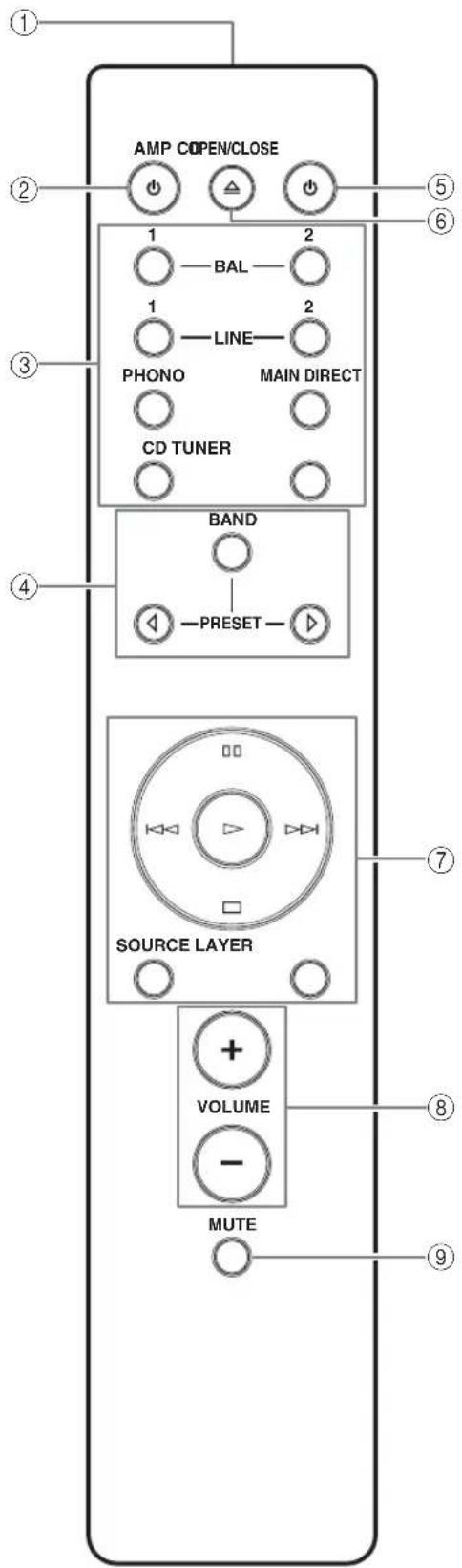

■Boîtier de télécommande
①Émetteur de signal infrarouge
Émet des signaux de commande infrarouges.
②Touche ⏻ AMP
Met cet appareil sous tension ou le bascule en mode STANDBY.
Pour plus de détails sur le mode STANDBY, voir « Panneau avant » (page 6).
③Touches de sélection d'entrée
Sélectionne la source d'entrée à lire.
Les signaux audio de la source d'entrée sélectionnée sont transmis aux prises LINE 2 REC.
[Non-Text]
Lorsque LINE 2 est sélectionné comme source d'entrée, les signaux audio ne sont pas transmis aux prises LINE 2 REC.
BAL : sélectionne le composant branché aux prises BAL 1 ou BAL 2 (prises XLR symétriques).
LINE : sélectionne le composant branché aux prises LINE 1 ou LINE 2.
PHONO : sélectionne le tourne-disque branché aux prises PHONO.
MAIN DIRECT : sélectionne le composant branché aux prises MAIN IN. Lorsque MAIN DIRECT est sélectionné comme source d'entrée, les signaux audio ne sont pas transmis aux prises PRE OUT, LINE 2 REC et PHONES.
CD : sélectionne le lecteur de CD branché aux prises CD (prises RCA asymétriques).
TUNER : sélectionne le syntoniseur branché aux prises TUNER.
④Touches de commande du syntoniseur Yamaha
Commandent des fonctions du syntoniseur Yamaha. Reportez-vous au mode d'emploi du syntoniseur pour le détail.
Remarque
Certains syntoniseurs Yamaha ne peuvent pas être commandés par ce boîtier de télécommande.
⑤Touche ⏻ CD
Met le lecteur de CD Yamaha sous tension ou le bascule en mode STANDBY.
⑥Touche △ OPEN/CLOSE
Ouvre/Ferme le tiroir du lecteur de CD Yamaha. Reportez-vous au mode d'emploi du lecteur de CD pour le détail.
Remarque
Certains lecteurs de CD Yamaha ne prennent pas en charge la touche CD et/ou la touche OPEN/CLOSE de ce boîtier de télécommande.
⑦Touches de commande du lecteur de CD Yamaha
Commandent différentes fonctions du lecteur de CD Yamaha. Reportez-vous au mode d'emploi du lecteur de CD pour le détail.
▷ (Lecture)
Démarre la lecture.
□□ (Pause)
Met la lecture en pause. Appuyez sur leu pour poursuivre la lecture.
□ (Stop)
Arrête la lecture.
( Saut/Recherche arrière )
(Saut/Recherche avant)
Passe à la plage suivante ou revient au début de la plage actuelle.
SOURCE
Sélectionne la source à lire sur le lecteur de CD Yamaha. La source de lecture change à chaque pression de cette touche.
LAYER
Sélectionne la couche de lecture SA-CD ou CD d'un SA-CD hybride.
⑧Touches VOLUME +/-
Commandent le niveau sonore.
Remarque
Les touches VOLUME n'agissent pas lorsque vous sélectionnez MAIN DIRECT comme source d'entrée. Réglez le niveau de volume de l'amplificateur externe branché aux prises MAIN IN.
⑨Touche MUTE
Réduit le niveau sonore actuel d'environ 20 dB. Appuyez une nouvelle fois sur cette touche pour rétablir le niveau sonore initial. Vous pouvez également appuyer sur la touche VOLUME + ou - pour annuler le silencieux.

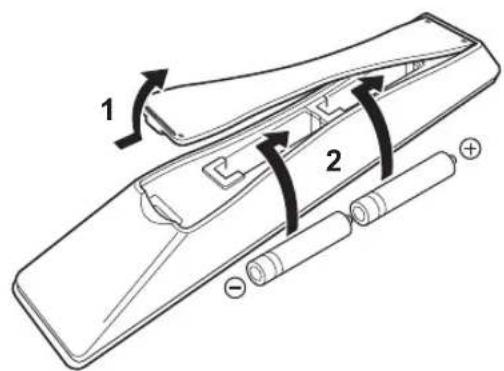

■Mise en place des piles dans le boîtier de télécommande
1 Retirez le couvercle du logement des piles.
2Insérez les deux piles (AAA, R03, UM-4) en suivant les repères de polarité (+ et -) à l'intérieur du logement des piles.
3Replacez le couvercle du logement des piles.
Dans cette section, vous allez raccorder l'A-S3000, les enceintes et les composants source.
- Faites en sorte que la partie dénudée d'un conducteur du câble d'enceinte ne puisse pas venir en contact avec la partie dénudée de l'autre conducteur, ni avec une pièce métallique de cet appareil. Ce contact pourrait endommager l'appareil et/ou les enceintes.
-
Tous les raccordements doivent être corrects : L (gauche) à L, R (droite) à R, « + » à « + » et « - » à « - ». Si le raccordement est défectueux, aucun son n'est émis par l'enceinte, et si la polarité du raccordement est incorrecte, les sons manquent de naturel et de composantes graves. Reportez-vous aussi au mode d'emploi de chaque appareil.
-
Utilisez des câbles RCA asymétriques pour relier d'autres appareils à l'exception des enceintes. Utilisez des câbles symétriques XLR « mâles » pour relier un lecteur de CD ou un lecteur réseau pourvu de prises de sortie symétriques XLR aux prises de sortie symétriques aux prises BAL 1 ou BAL 2 de cet appareil.
- Raccordez votre tourne-disque à la borne GND pour réduire le bruit parasitant le signal. Toutefois, avec certains tourne-disques les parasites sont moins importants sans raccordement à la borne GND.
Avertissement
- L'amplificateur de puissance de l'A-S3000 étant à symétrie flottante, il n'est pas possible d'effectuer les types de raccordements suivants.
– Raccordement à la borne « – » de la voie gauche et à la borne « – » de la voie droite de même qu'aux bornes « + » (Fig. 1).
– Raccordement en inversant la borne « – » de la voie gauche et la borne « – » de la voie droite (raccordement croisé Fig. 2).
- Raccordement délibéré aux bornes « - » des voies gauche/droite et à une partie métallique à l'arrière de cet appareil, ou simple toucher accidentel.
- Ne raccordez pas votre caisson de graves amplifié à la borne SPEAKERS L/R CH. Raccordez-le aux prises PRE OUT de cet appareil.
- Ne raccordez pas un composant sans commande de volume, par exemple un lecteur de CD, aux prises MAIN IN, car le niveau sonore de l'entrée des signaux aux prises MAIN IN est fixe. Si un tel appareil est relié, un son peut éclater, et l'appareil et/ou l'enceinte peut être endommagée.
Fig. 1 Fig. 2
■Raccordement des enceintes
1 Enlevez environ 10 mm de la gaine isolante à l'extrémité de chaque câble d'enceinte et torsadez les fils exposés du câble pour éviter les courts-circuits.
2Dévissez la borne, puis insérez la partie sans gaine du fil dans l'orifice.
Orifice pour câble d'enceinte : 6,0 mm de diamètre.
3Revissez la borne.
Avertissement
- Pour desserrer le bouton de la borne d'enceinte, ne le faites pas tourner excessivement. Le bouton risque de se détacher et d'être ingéré par un enfant.
- Le contact entre la borne de haut-parleur et une étagère métallique peut provoquer un court-circuit et endommager cet appareil. Pour installer l'appareil sur une étagère, maintenez une distance suffisante pour éviter que les bornes d'enceinte ne touchent l'étagère.
- Pour réduire le risque de choc électrique, ne touchez pas la borne d'enceinte lorsque l'appareil est sous tension.
■Raccordement d'une fiche banane (Sauf modèle pour l'Europe)
Serrez d'abord le bouton et insérez la fiche banane dans la prise correspondante.
■Raccordement d'une cosse en Y
1Dévissez la borne et insérez la cosse en Y entre l'anneau et la base.
Vis de borne pour fiche en Y : 5,0 mm de diamètre.
2Revissez la borne.
■Connexion bifilaire
La connexion bifilaire a pour effet de séparer le grave du médium et de l'aigu. Une enceinte compatible avec ce type de connexion est pourvue de quatre bornes de connexion. Ces deux jeux de bornes permettent de diviser l'enceinte en deux sections indépendantes. Les circuits d'attaque du médium et de l'aigu sont reliés à un jeu de bornes et le circuit d'attaque du grave est relié à l'autre jeu.
Exemple de connexion bifilaire (voie L)
Panneau arrière de l'A-S3000
Avertissement
Si vous utilisez des connexions bifilaires, l'impédance de chaque enceinte doit être au moins égale à 8 Ω.
Remarque
Détachez les barres de court-circuitage pour séparer les filtres LPF (filtre passe bas) et HPF (filtre passe haut).
Pour utiliser les connexions bifilaires, mettez le sélecteur SPEAKERS sur la position A+B BI-WIRING.
■Raccordement du câble d'alimentation
Branchez le câble d'alimentation secteur sur la prise AC IN lorsque tous les appareils ont été raccordés, puis branchez-le sur la prise secteur.
■Raccordement aux prises BAL 1/BAL 2
Raccordez votre lecteur de CD ou votre lecteur réseau aux prises de sortie symétriques XLR.
Réglez le sélecteur ATTENUATOR et le sélecteur PHASE se trouvant sous les prises BAL 1 ou BAL 2 en fonction du composant à raccorder.
Sélecteur ATTENUATOR :
Sélectionnez le niveau d'entrée admissible pour les prises d'entrée symétriques XLR. Si le son du composant relié est déformé, réglez le sélecteur ATTENUATOR sur ATT. (-6 dB).
Sélecteur PHASE :
Sélectionnez l'attribution de la broche CHAUD des prises d'entrée symétriques XLR (broche 2 CHAUD ou broche 3 CHAUD).
Pour le raccordement, faites correspondre les broches et insérez le connecteur du câble symétrique XLR « mâle » jusqu'à ce que vous entendiez un « clic ». Pour le débranchement, retirez le câble symétrique XLR « mâle » tout en baissant le levier de la prise BAL 1 ou BAL 2.
Remarque
Pour utiliser la connexion symétrique XLR, vous devez
1 : masse2 : chaud sélectionner BAL 1 ou BAL 2 comme source d'entrée.
INV. (broche 3 CHAUD)
1 : masse2 : froid
Reportez-vous au mode d'emploi fourni avec l'appareil relié et vérifiez l'affectation de la broche CHAUD de ses prises de sortie symétriques XLR.
Les lecteurs de CD Yamaha sont réglés sur NORMAL (broche 2 CHAUD).
■Fonctionnement de cet appareil dans une autre pièce
Si vous branchez un récepteur et un émetteur infrarouge aux prises REMOTE IN/OUT de cet appareil, vous pouvez utiliser l'appareil et/ou le composant externe à l'aide du boîtier de télécommande fourni situé dans une autre pièce.
■Connexion à distance entre les composants Yamaha
Lorsque vous avez un autre composant Yamaha prenant en charge la connexion à distance, comme c'est le cas pour cet appareil, un émetteur infrarouge est inutile. Vous pouvez transmettre des signaux à distance en raccordant un récepteur infrarouge et la prise REMOTE IN de l'autre composant aux prises REMOTE IN/OUT de cet appareil, avec des câbles à mini-fiches mono.
Il est possible de raccorder jusqu'à trois composants Yamaha (cet appareil compris).
■Raccordement d'un composant prenant en charge la fonction de déclenchement tel que le récepteur AV Yamaha
Les opérations de cet appareil peuvent être commandées en synchronisation avec les opérations du composant raccordé, comme un récepteur AV Yamaha (alimentation sur ON/STANDBY ou sélection de l'entrée MAIN DIRECT).
Branchez les prises PRE OUT et la prise TRIGGER OUT du récepteur AV Yamaha à cet appareil comme illustré ci-dessous :
Panneau arrière de l'A-S3000
Lorsque l'appareil raccordé est mis sous tension, il se met en marche et l'entrée est automatiquement réglée sur MAIN DIRECT.
Lorsque MAIN DIRECT est sélectionné comme source d'entrée, l'appareil entre en mode STANDBY si l'alimentation du composant raccordé est coupée.
Remarque
Pour activer la synchronisation, mettez cet appareil hors tension avant de brancher le composant aux prises MAIN IN. Il est impossible d'activer la synchronisation lorsque le commutateur STANDBY/ON/OFF de l'appareil a été réglé sur OFF.
A-S3000
Caractéristiques techniques
Dans cette section, vous trouverez les caractéristiques techniques de l'A-S3000.
• Puissance de sortie nominale
(8 Ω, 20 Hz à 20 kHz, DHT 0,07 %) ..... 100 W + 100 W
(4 Ω, 20 Hz à 20 kHz, DHT 0,07 %) ..... 150 W + 150 W
• Puissance dynamique (IHF)
(8 Ω) 120 W + 120 W
(6 Ω) 150 W + 150 W
(4 Ω) 200 W + 200 W
(2 Ω) 300 W + 300 W
- Entrefer dynamique
(8 Ω) 0,79 dB
- Puissance de sortie maximale
[Modèles pour le Royaume-Uni et l'Europe seulement]
(1 kHz, DHT 0,7 %, 4 Ω) 170 W + 170 W
- Puissance de sortie effective maximale (JEITA)
[Modèles pour Taiwan, la Chine, la Corée, l'Asie et le Royaume-Uni uniquement]
- Puissance de sortie selon CEI [Modèles pour le Royaume-Uni et
l'Europe seulement]
(1 kHz, DHT 0,02 %, 8 Ω).... 105 W + 105 W
• Puissance maximale (JEITA)
[Modèles pour Taiwan, la Chine et l'Asie]
(MAIN L/R, 0,1 % DHT, 45 W, 8 Ω).... 10 Hz à 60 kHz
• Coefficient d'amortissement
(1 kHz, 8 Ω) ....250 ou plus
• Signal d'entrée maximal
PHONO MM (1 kHz, 0,003 % DHT).... 50 mVrms
PHONO MC (1 kHz, 0,003 % DHT)....2,3 mVrms
CD, etc. (1 kHz, 0,5 % DHT)....2,80 Vrms
BAL 1/BAL 2 (1 kHz, 0,5 % DHT)
(BYPASS) 2,80 Vrms
(ATT. -6 dB) 5,60 Vrms
Tension de sortie nominale/Impédance de sortie
REC OUT....200 mVrms/1,5 kΩ
PRE OUT 1,0 Vrms/1,5 kΩ
- Réponse en fréquence
CD, etc. (5 Hz à 100 kHz) +0/-3 dB
CD, etc. (20 Hz à 20 kHz) +0/-0,3 dB
- Écart d'égalisation RIAA
PHONO MM ±0.5 dB
PHONO MC ±0,5 dB
• Distorsion harmonique totale
PHONO MM à REC OUT
(20 Hz à 20 kHz, 1,2 Vrms) 0,005 %
PHONO MC à LINE 2 REC
(20 Hz à 20 kHz, 1,2 Vrms) 0,02 %
BAL 1/BAL 2 à SPEAKERS
(20 Hz à 20 kHz, 50 W/8 Ω) 0,025 %
CD, etc. à SPEAKERS
(20 Hz à 20 kHz, 50 W/8 Ω) 0,025 %
• Rapport signal/bruit (Réseau IHF-A)
PHONO MM (5 mVrms, entrée court-circuitée) .....93 dB
PHONO MC (500 μVrms, entrée court-circuitée) .....85 dB
CD, etc. (200 mVrms, entrée court-circuitée) 103 dB
- Bruit résiduel (réseau IHF-A) 33 μVrms
SECTION DE COMMANDE
- Sensibilité et impédance d'entrée
CD, etc. 200 mVrms/47 kΩ
PHONO MM 2,5 mVrms/47 kW
PHONO MC 100 μVrms/50 Ω
MAIN IN 1 Vrms/47 kΩ
BAL 1/BAL 2....200 mVrms/100 kΩ
- Puissance de sortie nominale de la prise casque
CD, etc. (1 kHz, 32 Ω, 0,2 % DHT)....70 mW + 70 mW
- Séparation de canaux
CD, etc. (Entrée, surcharge de 5,1 kΩ, 1 kHz / 10 kHz)
74/54 dB ou plus
PHONO MM
(entrée court-circuitée, 1 kHz/10 kHz, vol. :-30 dB)
.... 90/77 dB ou plus
PHONO MC
(entrée court-circuitée, 1 kHz/10 kHz, vol. :-30 dB)
66/77 dB ou plus
- Caractéristiques du contrôle du son
BASS
Fréquence de transition 350 Hz
TREBLE
Fréquence de transition 3,5 kHz
GÉNÉRALITÉS
- Alimentation
[Modèles pour les États-Unis et le Canada] .....120 V CA, 60 Hz
[Modèle pour Taiwan]....110 V CA, 60 Hz
[Modèle pour la Chine] 220 V CA, 50 Hz
[Modèle pour la Corée]....220 V CA, 60 Hz
[Modèle pour l'Australie]....240 V CA, 50 Hz
[Modèles pour le Royaume-Uni et l'Europe].....230 V CA, 50 Hz
[Modèle pour l'Asie] 220 - 240 V CA, 50/60 Hz
- Puissance absorbée
[Modèles pour les États-Unis et le Canada] ....500 VA
[Autres modèles] 350 W
- Consommation en veille ....0,3 W
- Dimensions (L × H × P) 435 × 180 × 464 mm
- Poids 24,6 kg
* Les caractéristiques techniques peuvent être modifiées sans avis préalable.
■Schéma fonctionnel
■Caractéristiques du contrôle du son
Reportez-vous au tableau suivant si l'appareil ne fonctionne pas comme il devrait. Si l'anomalie constatée n'est pas mentionnée, ou encore si les actions correctives suggérées sont sans effet, mettez l'appareil hors tension, débranchez le câble d'alimentation et prenez contact avec le revendeur ou le service après-vente agréé Yamaha le plus proche.
| Anomalies Causes possibles Actions correctives | | Voir page |
| L'appareil ne se met pas sous tension. | Le câble d'alimentation n'est pas raccordé à la prise AC IN du panneau arrière de l'appareil ou à une prise secteur. | Branchez soigneusement le câble d'alimentation. | 19 |
| Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc. | Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux ou sont en court-circuit avec le panneau arrière de cet appareil, et remettez cet appareil sous tension. | 18 |
| L'appareil a été soumis à une secousse électrique puissante (provoquée par exemple par un orage ou une décharge d'électricité statique). | Mettez l'appareil hors tension, débranchez le câble d'alimentation, puis rebranchez-le environ 30 secondes plus tard et utilisez l'appareil comme à l'accoutumée. | — |
| Le témoin STANDBY/ON du panneau avant clignote. | Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc. | Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux ou sont en court-circuit avec le panneau arrière de cet appareil, et remettez cet appareil sous tension. | 18 |
| Il y a un problème au niveau des circuits internes de cet appareil. | Débranchez le câble d'alimentation et prenez contact avec le revendeur ou le service après-vente agréé Yamaha le plus proche. | — |
| Le témoin INPUT du panneau avant clignote et le volume est réduit lors de la mise sous tension de cet appareil. | Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc. | Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux ou sont en court-circuit avec le panneau arrière de cet appareil, et remettez cet appareil sous tension. | 18 |
| Pas de son. Les raccordements des câbles d'entrée ou de sortie ne sont pas corrects. | Branchez correctement les câbles. Si le problème persiste, les câbles sont sans doute défectueux. | 16 |
| Aucune source d'entrée convenable n'a été sélectionnée. | Sélectionnez la source d'entrée souhaitée avec le sélecteur INPUT du panneau avant (ou avec l'une des touches de sélection d'entrée du boîtier de télécommande). |
| Le sélecteur SPEAKERS est réglé sur OFF. | Réglez le sélecteur SPEAKERS sur la position appropriée. |
| Les raccordements des enceintes sont défectueux. | Corrigez les raccordements. |
| Les sons disparaissent brusquement. | Le circuit de protection a été actionné du fait de la présence d'un court-circuit, etc. | Assurez-vous que les câbles d'enceintes ne sont pas en contact entre eux ou sont en court-circuit avec le panneau arrière de cet appareil, et remettez cet appareil sous tension. | 18 |
| Le niveau sonore ne peut pas être réglé. | MAIN DIRECT est sélectionné comme source d'entrée. | Réglez le volume sur le composant raccordé. Vous pouvez également raccorder le composant externe aux prises d'entrée autres que MAIN IN et sélectionner la source d'entrée correspondante. | 8, 9 |
| Seule l'enceinte de gauche ou de droite émet des sons. | Les raccordements des câbles sont incorrects. | Branchez correctement les câbles. Si le problème persiste, les câbles sont sans doute défectueux. | 16 |
| Mauvais réglage de la commande BALANCE. | Réglez la commande BALANCE sur la position appropriée. | 7 |
| Basses insuffisantes et absence d'ambiance. | Les fils + et - sont inversés sur l'amplificateur ou les enceintes. | Raccordez les fils d'enceintes en respectant la phase + et -. | 16 |
| Un « ronflement » est audible. | Les raccordements des câbles sont incorrects. | Branchez à fond les fiches du câble audio. Si le problème persiste, les câbles sont sans doute défectueux. | 16 |
| Pas de raccordement du tourne-disque à la borne GND. | Branchez le tourne-disque à la borne GND de cet appareil. | 16 |
| Le son du composant branché aux prises BAL 1/BAL 2 est de moins bonne qualité. | Le niveau sonore est plus élevé que le niveau d'entrée maximal des prises d'entrée symétriques XLR. | Si le niveau de sortie du composant raccordé est double, réglez le sélecteur ATTENUATOR situé au-dessous des prises d'entrée à ATT. (-6 dB). | 20 |
| Les basses ne sont pas spatiales lorsque BAL 1/BAL 2 (entrée symétrique) est sélectionné. | La polarité est incorrecte. Sélectionnez la polarité correcte avec le sélecteur PHASE. | 20 |
| Le son est de moins bonne qualité lorsque vous écoutez avec un casque raccordé au lecteur de CD raccordé à cet appareil. | L'appareil est hors service. Mettez l'appareil sous tension. | — |
| Le niveau sonore est trop faible pendant l'écoute d'un microsillon. | Mauvais réglage du commutateur PHONO sur le panneau avant. | Mettez le commutateur PHONO sur la position MM ou MC selon le type de cartouche magnétique du tourne-disque. | 9 |
| Le boîtier de télécommande ne fonctionne pas ou n'agit pas convenablement. | La portée et l'angle sont incorrects. Le boîtier de télécommande agit à une distance inférieure à 6 m et sous un angle inférieur à 30 degrés par rapport à une perpendiculaire à la face avant. | 8 |
| Le lumière directe du soleil ou d'un éclairage (lampe fluorescente à convertisseur, etc.) frappe le capteur de télécommande de cet appareil. | Changez l'emplacement de l'appareil. | — |
| Les piles sont usagées. Remplacez les piles. | | 14 |
Entretien de cet appareil
Finition brillante sur les panneaux latéraux
L'utilisation du chiffon Yamaha Unicon (disponible en option) est recommandée. Pour enlever les taches rebelles, utilisez le Yamaha Piano Unicon (disponible en option). Pour l'achat, contactez le revendeur ou le service après-vente agréé Yamaha le plus proche.
Autre finition
Pour essuyer cet appareil, n'utilisez pas de solvants chimiques (alcool, diluant, etc.) qui risqueraient d'endommager la finition. Utilisez un chiffon propre et sec. Pour enlever les taches rebelles, trempez un chiffon doux dans un mélange de détergent et d'eau et extrayez bien toute l'eau du chiffon avant de nettoyer l'appareil.
YAMAHA
