MODE D'EMPLOI ZDF18001WA ZANUSSI

FR Notice d'utilisation 26

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ 26

Programmes _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28

Avant la première utilisation _ _ _ _ _ _ _ _ 30

Conseils _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 33

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ 34

En cas d'anomalie de fonctionnement _ _ 35

Caracteristiques techniques _ _ _ _ _ _ _ _ 37

En matière de protection de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 38

Sous réserve de modifications.

Instructions de sécurité

Avant d'installer et d'utiliser cet appareil, lisez

soigneusement les instructions fournies. Le fa-

bricant ne peut être tenu pour responsable

des dommages et blessures liés à une mauvai-

se installation ou utilisation. Conservez tou-

jours cette notice avec votre appareil pour

vous y référer ultérieurement.

Sécurité des enfants et des personnes

Avertissement Risque d'asphyxie, de

blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé

par des enfants ou des personnes dont les

capacités physiques, sensorielles ou menta-

les, ou le manque d'expérience et de con-

naissance les empêchent d'utiliser l'appareil

sans risque lorsqu’ils sont sans surveillance

ou en l’absence d’instruction d’une person-

ne responsable qui puisse leur assurer une

utilisation de l’appareil sans danger.

• Ne laissez pas les enfants jouer avec l'appa-

• Ne laissez pas les emballages à la portée

• Ne laissez pas les détergents à la portée

• Tenez les enfants et les animaux éloignés de

la porte de l'appareil lorsque celle-ci est ou-

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appa-

• N'installez pas l'appareil ou ne l'utilisez pas

dans un endroit où la température ambiante

est inférieure à 0 °C.

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

Branchement électrique

Avertissement Risque d'incendie ou

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant

sur la plaque signalétique correspondent à

celles de votre réseau. Si ce n'est pas le

cas, contactez un électricien.

• Utilisez toujours une prise de courant de sé-

curité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de

• Veillez à ne pas endommager la fiche sec-

teur ni le câble d'alimentation. Le remplace-

ment du cordon d'alimentation de l'appareil

doit être effectué par notre service après-

• Ne connectez la fiche d'alimentation à la pri-

se de courant qu'à la fin de l'installation. As-

surez-vous que la prise de courant est ac-

cessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation

électrique pour débrancher l'appareil. Tirez

toujours sur la prise.

• Ne touchez jamais le câble d'alimentation ou

la prise avec des mains mouillées.

• Cet appareil est conforme aux directives

www.zanussi.comRaccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de

• Avant de brancher l'appareil à des tuyaux

neufs ou n'ayant pas servi depuis long-

temps, laissez couler l'eau jusqu'à ce qu'elle

• Avant d'utiliser l'appareil pour la première

fois, assurez-vous de l'absence de fuites.

Avertissement Tension dangereuse.

Le tuyau d'arrivée d'eau comporte une sou-

pape de sécurité et une gaine avec un câble

d'alimentation intérieur.

• Si le tuyau d'arrivée d'eau est endommagé,

débranchez immédiatement la fiche de la

prise secteur. Contactez le service après-

vente pour remplacer le tuyau d'arrivée

• Cet appareil est conçu uniquement pour un

usage domestique et des situations telles

– Cuisines réservées aux employés dans

des magasins, bureaux et autres lieux de

– Bâtiments de ferme

– Pour une utilisation privée, par les clients,

dans des hôtels et autres lieux de séjour

– En chambre d'hôte.

Avertissement Risque de blessures, de

brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet

• Placez les couteaux et les couverts avec

des bouts pointus dans le panier à couverts

avec les pointes tournées vers le bas ou en

position horizontale.

• Ne laissez pas la porte de l'appareil ouverte

sans surveillance pour éviter tout risque de

• Ne montez pas sur le hublot ouvert de votre

appareil ; ne vous asseyez pas dessus.

• Les produits de lavage pour lave-vaisselle

sont dangereux. Suivez les consignes de

sécurité figurant sur l'emballage du produit

• Ne buvez pas l'eau de l'appareil ; ne jouez

• N'enlevez pas la vaisselle de l'appareil avant

la fin du programme. Il peut rester du pro-

duit de lavage sur la vaisselle.

• De la vapeur chaude peut s'échapper de

l'appareil si vous ouvrez la porte pendant le

déroulement d'un programme.

• Ne placez pas de produits inflammables ou

d'éléments imbibés de produits inflamma-

bles à l'intérieur ou à proximité de l'appareil,

• Ne pulvérisez pas d'eau ni de vapeur pour

nettoyer l'appareil.

Avertissement Risque de blessure ou

• Débranchez l'appareil de l'alimentation élec-

• Coupez le câble d'alimentation au ras de

l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la

porte pour empêcher les enfants et les ani-

maux de s'enfermer dans l'appareil.

• Contactez le service après-vente pour faire

réparer l'appareil. N'utilisez que des pièces

de rechange d'origine.

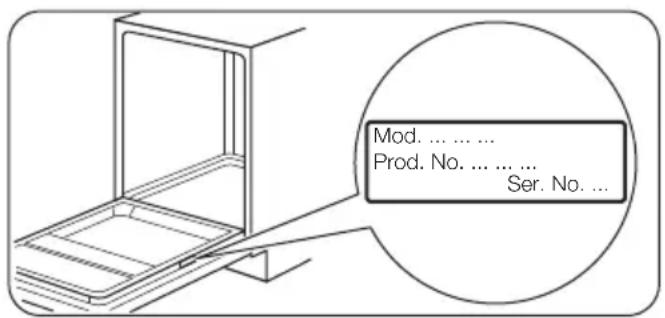

• Lorsque vous contactez le service, assurez-

vous de disposer des informations suivantes

(qui se trouvent sur la plaque signalétique).

Voyant « Tout en 1 ».

Voyant du réservoir de sel régénérant. Ce voyant est éteint pendant le déroulement du

Voyant du réservoir de liquide de rinçage. Ce voyant est éteint pendant le déroulement

Lavage à 50 °C Rinçages

Vaisselle, couverts,

Vaisselle, couverts,

Lavage à 70 °C Rinçages

Lavage à 60 °C Rinçage

Tous Prélavage 14 0.1 4

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau,

des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options

2) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les

couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)

3) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle

automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du

4) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de

lavage en peu de temps.

5) Ce programme permet un rinçage rapide. Cela empêche les restes de nourriture de coller sur la vaisselle

et évite les mauvaises odeurs.

N'utilisez pas de produit de lavage avec ce programme.

Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à

info.test@dishwasher-production.com

Notez le numéro du produit (PNC) situé sur la plaque signalétique.

Fonction « Tout en 1 »

Activez cette option uniquement si vous utili-

sez des pastilles de détergent multifonctions.

Cette option désactive le débit du liquide de

rinçage et du sel régénérant. Les voyants cor-

respondants sont éteints.

La durée du programme peut augmenter.

1. Appuyez sur la touche Marche/Arrêt pour

2. Assurez-vous que l'appareil est en mode

Programmation ; reportez-vous au chapitre

« Réglage et départ d'un programme ».

3. Appuyez simultanément sur les touches

et et maintenez-les enfoncées

jusqu'à ce que le voyant de la fonction

« Tout en 1 » s'allume.

Si vous cessez d'utiliser des pastilles de

détergent multifonctions, avant de

commencer à utiliser à la fois du produit

de lavage, du liquide de rinçage et du sel

régénérant, effectuez ces étapes :

1. Réglez l'adoucisseur d'eau au niveau maxi-

www.zanussi.com2. Assurez-vous que le réservoir de sel régé-

nérant et le distributeur de liquide de rinça-

3. Démarrez le programme le plus court par

une phase de rinçage, sans produit de la-

4. Réglez l'adoucisseur d'eau en fonction de

la dureté de l'eau de votre région.

5. Ajustez la quantité de liquide de rinçage li-

Cette option n'est pas compatible avec le

Avant la première utilisation

1. Assurez-vous que le niveau réglé pour

l'adoucisseur d'eau correspond à la dureté

de l'eau de votre région. Dans le cas con-

traire, réglez le niveau de l'adoucisseur

d'eau. Contactez votre compagnie des

eaux pour connaître la dureté de l'eau de

2. Remplissez le réservoir de sel régénérant.

3. Remplissez le distributeur de liquide de

4. Ouvrez le robinet d'eau.

5. Des résidus du processus de fabrication

peuvent subsister dans l'appareil. Démar-

rez un programme pour les évacuer. N'utili-

sez pas de produit de lavage et ne chargez

Réglage de l'adoucisseur d'eau

Réglage de l'adoucis-

2) N'utilisez pas de sel à ce niveau.

www.zanussi.comComment régler le niveau de

1. Appuyez sur la touche Marche/Arrêt pour

allumer l'appareil. Assurez-vous que l'appa-

reil est en mode Programmation ; reportez-

vous au chapitre « Réglage et départ d'un

2. Appuyez simultanément sur les touches

et jusqu'à ce que les voy-

Appuyez sur la touche

continue à clignoter.

• L'affichage indique le réglage actuel de

l'adoucisseur d'eau, par exemple

Appuyez sur la touche

reprises pour modifier le réglage. Chaque

appui sur la touche fait passer au niveau

5. Éteignez l'appareil pour confirmer le régla-

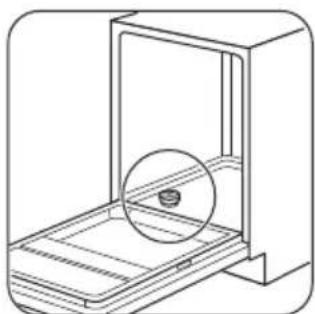

Remplissage du réservoir de sel

Attention De l'eau et du sel peuvent

sortir du réservoir de sel régénérant

lorsque vous le remplissez. Risque de

corrosion. Afin d'éviter cela, après avoir rempli

le réservoir de sel régénérant, démarrez un

Mettez 1 litre d'eau dans le réservoir de sel ré-

générant (uniquement la première fois).

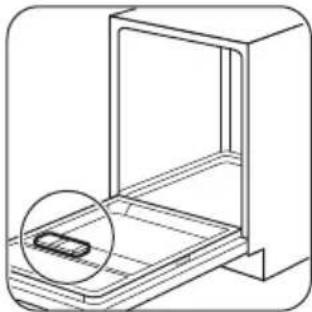

Remplissage du distributeur de liquide

Pour régler la quantité de liquide de rinçage li-

bérée, tournez le sélecteur entre la position 1

(quantité minimale) et la position 4 (quantité

www.zanussi.comUtilisation quotidienne

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt pour

allumer l'appareil. Assurez-vous que l'appa-

reil est en mode Programmation ; reportez-

vous au chapitre « Réglage et départ d'un

• Si le voyant du réservoir de sel régéné-

rant est allumé, remplissez le réservoir.

• Si le voyant du liquide de rinçage est al-

lumé, remplissez le distributeur de liqui-

3. Chargez les paniers.

4. Ajoutez du produit de lavage.

• Si vous utilisez des pastilles de déter-

gent multifonctions, activez l'option

5. Réglez et lancez le programme adapté au

type de vaisselle et au degré de salissure.

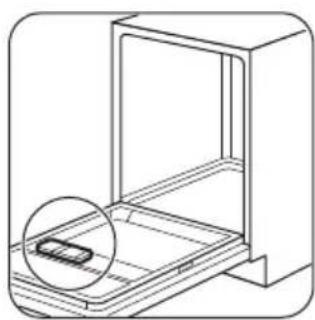

Utilisation du produit de lavage

Versez du produit de lavage ou placez une

pastille dans le compartiment (A). Si le pro-

gramme comporte une phase de prélavage,

versez une petite quantité de produit de lavage

dans le compartiment (B).

Réglage et départ d'un programme

Certains réglages nécessitent que l'appareil

soit en mode Programmation.

Appuyez sur la touche Marche/Arrêt pour allu-

mer l'appareil. L'appareil est en mode Pro-

grammation lorsque tous les voyants de pro-

gramme s'allument et 2 barres d'état horizon-

tales sont affichées.

Si le bandeau de commande ne présente pas

ces conditions, maintenez enfoncées simulta-

ce que l'appareil se mette en mode Program-

Démarrage d'un programme sans départ

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt pour

allumer l'appareil. Assurez-vous que l'appa-

reil est en mode Programmation.

3. Appuyez sur la touche du programme vou-

• Le voyant correspondant clignote tandis

que tous les autres voyants de program-

• L'affichage indique la durée du program-

4. Fermez la porte de l'appareil ; le program-

• Le voyant correspondant au programme

• Le décompte de la durée du programme

démarre et s'effectue par paliers d'une

Démarrage d'un programme avec départ

1. Sélectionnez le programme.

2. Appuyez sur la touche de départ différé à

plusieurs reprises jusqu'à ce que l'afficha-

ge indique la durée du départ différé que

vous souhaitez régler (de 1 à 24 heures).

• La durée du départ différé s'affiche.

www.zanussi.com• Le voyant correspondant au programme

3. Fermez la porte de l'appareil ; le décompte

• Le décompte s'effectue par paliers d'une

• Le voyant correspondant au programme

Lorsque le décompte est terminé, le program-

Vous pouvez régler un programme, des

options compatibles et le départ différé

même si la porte de l'appareil est fermée. Dans

ce cas, vous disposez de 3 secondes pour ef-

fectuer chaque réglage avant que l'appareil se

mette en route automatiquement.

Ouverture de la porte au cours du

fonctionnement de l'appareil

Si vous ouvrez la porte, l'appareil s'arrête.

Lorsque vous refermez la porte, l'appareil re-

prend là où il a été interrompu.

Annulation du départ différé au cours du

En annulant le départ différé, vous annulez

également le programme.

1. Maintenez enfoncées simultanément les

tous les voyants de programme s'allument

et que 2 barres d'état horizontales s'affi-

Annulation du programme

1. Maintenez enfoncées simultanément les

tous les voyants de programme s'allument

et que 2 barres d'état horizontales s'affi-

Assurez-vous que le distributeur de pro-

duit de lavage n'est pas vide avant de dé-

marrer un nouveau programme de lavage.

À la fin du programme

• L'affichage indique 0:00.

1. Appuyez sur la touche Marche/Arrêt pour

éteindre l'appareil.

2. Fermez le robinet d'eau.

Si vous n'appuyez pas sur la touche Mar-

che/Arrêt, la fonction Auto Off éteint au-

tomatiquement l'appareil au bout de quelques

minutes après la fin du programme.

Cela permet de diminuer la consommation

• Attendez que la vaisselle refroidisse avant

de la retirer du lave-vaisselle. La vaisselle

encore chaude est sensible aux chocs.

• Déchargez d'abord le panier inférieur, puis

le panier supérieur.

• Les côtés et la porte de l'appareil peuvent

être mouillés. L'acier inoxydable refroidit

plus rapidement que la vaisselle.

L'eau dure contient une grande quantité de mi-

néraux pouvant endommager l'appareil et don-

ner de mauvais résultats de lavage. L'adoucis-

seur d'eau neutralise ces minéraux.

Le sel régénérant préserve la propreté et le

bon état de l'adoucisseur d'eau. Il est impor-

tant de régler l'adoucisseur d'eau sur un ni-

veau adéquat. Cela garantit que l'adoucisseur

d'eau utilise la quantité correcte de sel régé-

Utilisation de sel régénérant, de liquide

de rinçage et de produit de lavage

• Utilisez uniquement du sel régénérant, du li-

quide de rinçage et du produit de lavage

conçus pour les lave-vaisselle. D'autres pro-

duits peuvent endommager l'appareil.

www.zanussi.com• Lors de la dernière phase de rinçage, le li-

quide de rinçage permet de sécher la vais-

selle sans laisser de traînées ni de taches.

• Les pastilles de détergent multifonctions

contiennent du produit de lavage, du liquide

de rinçage et d'autres adjuvants. Assurez-

vous que ces pastilles sont adaptées à la

dureté de l'eau de votre région. Reportez-

vous aux instructions figurant sur l'emballa-

• Les tablettes de détergent ne se dissolvent

pas complètement durant les programmes

courts. Pour éviter que des résidus de pro-

duit de lavage ne se déposent sur la vaissel-

le, nous recommandons d'utiliser des pastil-

les de détergent avec des programmes

N'utilisez que la quantité nécessaire de

produit de lavage. Reportez-vous aux ins-

tructions figurant sur l'emballage du produit de

Chargement des paniers

Reportez-vous à la brochure fournie pour

consulter des exemples de charge des

• Utilisez uniquement cet appareil pour laver

des articles qui peuvent passer au lave-vais-

• Ne mettez pas dans le lave-vaisselle des ar-

ticles en bois, en corne, en aluminium, en

• Ne placez pas dans l'appareil des objets

pouvant absorber l'eau (éponges, chiffons

• Enlevez les restes d'aliments sur les articles.

• Pour retirer facilement les résidus d'aliments

brûlés, faites tremper les plats et les casse-

roles dans l'eau avant de les placer dans

• Chargez les articles creux (tasses, verres et

casseroles) en les retournant.

• La vaisselle et les couverts ne doivent pas

être insérés les uns dans les autres ni se

chevaucher. Mélangez les cuillères avec

• Vérifiez que les verres ne se touchent pas

pour éviter qu'ils ne se brisent.

• Placez les petits articles dans le panier à

• Placez les articles légers dans le panier su-

périeur. Disposez-les de façon à ce qu'ils ne

puissent pas se retourner.

• Assurez-vous que les bras d'aspersion tour-

nent librement avant de lancer un program-

Avant le démarrage d'un programme

• Les filtres sont propres et correctement in-

• Les bras d'aspersion ne sont pas obstrués.

• La vaisselle est bien positionnée dans les

• Le programme est adapté au type de vais-

selle et au degré de salissure.

• Vous utilisez la bonne quantité de produit

• Vous avez utilisé du sel régénérant et du li-

quide de rinçage (sauf si vous utilisez des

pastilles de détergent multifonctions).

• Le bouchon du réservoir de sel régénérant

Entretien et nettoyage

Avertissement Avant toute opération

d'entretien, éteignez l'appareil et

débranchez la prise secteur.

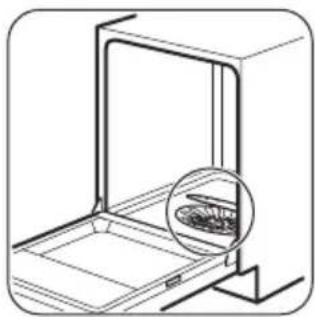

Les filtres sales et les bras d'aspersion

obstrués diminuent les résultats de lava-

Contrôlez-les régulièrement et nettoyez-les si

Pour retirer les filtres (B) et (C), tournez la poi-

gnée vers la gauche et enlevez-la. Démontez

les filtres (B) et (C). Lavez les filtres à l'eau

Retirez le filtre (A). Lavez le filtre à l'eau cou-

Avant de remettre le filtre (A) en place, assu-

rez-vous qu'il ne reste aucun résidu alimentaire

ni salissure à l'intérieur ou autour du bord du

Assurez-vous que le filtre (A) est correctement

positionné, sous les 2 guides (D).

Remontez les filtres (B) et (C). Remettez-les

en place dans le filtre (A). Tournez la poignée

vers la droite jusqu'à la butée.

Une position incorrecte des filtres peut

donner de mauvais résultats de lavage et

endommager l'appareil.

Nettoyage des bras d'aspersion

Ne retirez pas les bras d’aspersion.

Si des résidus ont bouché les orifices des

bras d'aspersion, éliminez ceux-ci à l'aide d'un

objet fin et pointu.

Nettoyez l'appareil avec un chiffon doux humi-

Utilisez uniquement des produits de lavage

neutres. N'utilisez pas de produits abrasifs, de

tampons à récurer ni de solvants.

Si vous utilisez régulièrement des programmes

de courte durée, des dépôts de graisse et des

dépôts calcaires peuvent se former à l'intérieur

Pour éviter cela, nous recommandons de lan-

cer un programme long au moins 2 fois par

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou s'arrête en cours

Veuillez vous reporter aux informations suivan-

tes avant de contacter le service après-vente

pour résoudre un problème.

Pour certaines anomalies, l'écran affiche

- L'appareil n'est pas approvisionné en

- L'appareil ne se vidange pas.

- Le système de sécurité anti-déborde-

ment s'est déclenché.

Avertissement Éteignez l'appareil avant

de procéder aux vérifications.

Problème Solution possible

L'appareil ne se met pas en fonctionnement. Assurez-vous que la fiche du câble d'alimentation est bien

insérée dans la prise de courant.

Assurez-vous qu'aucun fusible n'a disjoncté dans la boîte à

Le programme ne démarre pas. Vérifiez que la porte de l'appareil est fermée.

Si vous avez sélectionné un départ différé, annulez-le ou at-

tendez la fin du décompte.

L'appareil ne se remplit pas d'eau. Assurez-vous que le robinet d'eau est ouvert.

Assurez-vous que la pression de l'arrivée d'eau n'est pas

trop basse. Pour obtenir cette information, contactez votre

Assurez-vous que le robinet d'eau n'est pas obstrué.

Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas

Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni

L'appareil ne vidange pas l'eau. Assurez-vous que le siphon de l'évier n'est pas obstrué.

Assurez-vous que le tuyau de vidange n'est pas tordu ni

Le système de sécurité anti-débordement

Fermez le robinet d'eau et contactez le service après-vente.

Après avoir effectué les vérifications, mettez

l'appareil en marche. Le programme reprend là

où il s'était interrompu.

Si le problème persiste, contactez le service

Si l'écran affiche d'autres codes d'alarme, con-

tactez le service après-vente.

Si les résultats de lavage et de séchage

ne sont pas satisfaisants

Traînées blanchâtres ou pellicules

bleuâtres sur les verres et la vaisselle

• La quantité de liquide de rinçage libérée est

trop importante. Placez le sélecteur de do-

sage du liquide de rinçage sur le niveau le

• La quantité de produit de lavage est exces-

Taches et traces de gouttes d'eau

séchées sur les verres et la vaisselle

• La quantité de liquide de rinçage libérée

n'est pas suffisante. Placez le sélecteur de

dosage du liquide de rinçage sur un niveau

• Il se peut que la qualité du produit de lavage

La vaisselle est mouillée

• Le programme ne contient pas de phase de

séchage ou une phase de séchage à basse

• Le distributeur de liquide de rinçage est vi-

• Il se peut que la qualité du liquide de rinça-

• Il se peut que la qualité des pastilles de dé-

tergent multifonctions soit en cause. Es-

sayez une marque différente ou activez le

www.zanussi.comdistributeur de liquide de rinçage et utilisez

du liquide de rinçage avec les pastilles de

détergent multifonctions.

Pour trouver d'autres causes possibles,

reportez-vous au chapitre « CONSEILS ».

Comment activer le distributeur de

1. Appuyez sur la touche Marche/Arrêt pour

allumer l'appareil. Assurez-vous que l'appa-

reil est en mode Programmation ; reportez-

vous au chapitre « Réglage et départ d'un

2. Appuyez simultanément sur les touches

et jusqu'à ce que les voy-

Appuyez sur la touche

• L'affichage indique le réglage actuel.

Distributeur de liquide de rinçage

Distributeur de liquide de rinçage

5. Appuyez sur la touche Marche/Arrêt pour

éteindre l'appareil et confirmer le réglage.

6. Ajustez la quantité de liquide de rinçage li-

7. Remplissez le distributeur de liquide de

Caracteristiques techniques

Dimensions Largeur / Hauteur / Profondeur (mm) 600 / 850 / 625

Branchement électrique Reportez-vous à la plaque signalétique.

Tension 220-240 V Fréquence 50 Hz

Pression de l'arrivée d'eau Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 )

Eau froide ou eau chaude

max. 60 °C Capacité Couverts 12

Consommation électrique Mode « Veille » 0.99 W Mode « Arrêt » 0.10 W

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 pouce).

2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple,

panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation

www.zanussi.comEn matière de protection de l'environnement

Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

Contribuez à la protection de l'environnement

et à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les

appareils portant le symbole

ordures ménagères. Emmenez un tel produit

dans votre centre local de recyclage ou

contactez vos services municipaux.

• Veuillez jeter les matériaux d'emballage de

manière appropriée. Recyclez les matériaux
