MANUAL DE USUARIO ZDF18001WA ZANUSSI

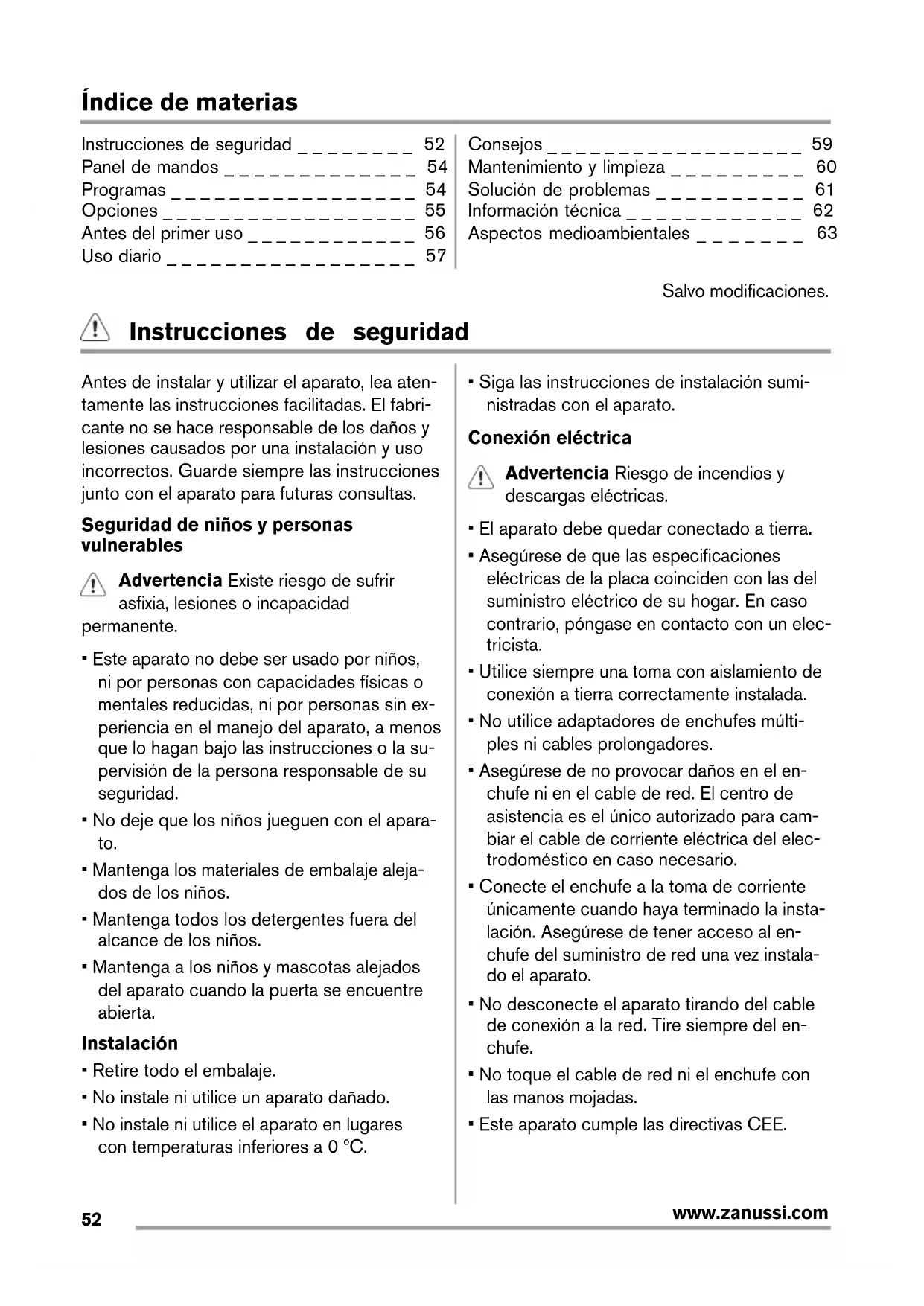

ES Manual de instrucciones 52

Instrucciones de seguridad	52
Panel de mandos	54
Programas	54
Opciones	55
Antes del primer uso	56
Uso diario	57

Consejos	59
Mantenimiento y limpieza	60
Solución de problemas	61
Información técnica	62
Aspectos medioambientales	63

Salvo modificaciones.

Instrucciones de seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

Advertencia Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato no debe ser usado por niños, ni por personas con capacidades físicas o mentales reducidas, ni por personas sin experiencia en el manejo del aparato, a menos que lo hagan bajo las instrucciones o la supervisión de la persona responsable de su seguridad.
• No deje que los niños jueguen con el aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga todos los detergentes fuera del alcance de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.

Instalación

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• No instale ni utilice el aparato en lugares con temperaturas inferiores a 0 °C.

- Siga las instrucciones de instalación suministradas con el aparato.

Conexión eléctrica

Advertencia Riesgo de incendios y descargas eléctricas.

• El aparato debe quedar conectado a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. El centro de asistencia es el único autorizado para cambiar el cable de corriente eléctrica del electrodoméstico en caso necesario.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• No toque el cable de red ni el enchufe con las manos mojadas.
• Este aparato cumple las directivas CEE.

Conexión de agua

• Asegúrese de no provocar daños en los tubos de agua.
• Antes de conectar el aparato a las nuevas tuberías o a tuberías que no se hayan usado durante mucho tiempo, deje correr el agua hasta que esté limpia.
• La primera vez que utilice el aparato, asegúrese de que no hay fugas.

Advertencia Voltaje peligroso.

La manguera de entrada de agua tiene una válvula de seguridad y un revestimiento con un cable interno de conexión a la red.

- Si el tubo de entrada de agua está dañado, desconecte el aparato inmediatamente de la toma de corriente. Póngase en contacto con el servicio técnico para cambiar el tubo de entrada de agua.

Uso

• Este aparato está concebido para utilizarse en aplicaciones domésticas y similares como:
• Áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo
• Granjas
• Por clientes en hoteles, moteles y otros entornos de tipo residencial
• Entornos tipo hostales o pensiones.

Advertencia Existe riesgo de lesiones, quemaduras, descargas eléctricas o incendios.

- No cambie las especificaciones de este aparato.

• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con las puntas hacia abajo o en posición horizontal.
• No deje la puerta del aparato abierta sin supervisión para evitar caídas sobre él.
• No se siente ni se ponga de pie sobre la puerta abierta.
• Los detergentes para lavavajillas son peligrosos. Siga las instrucciones de seguridad del envase de detergente.
• No beba agua procedente del aparato ni juegue con ella.
• No retire la vajilla del aparato hasta que finalice el programa. Puede quedar detergente en los platos.
• El aparato puede liberar vapor caliente si abre la puerta durante un programa.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

Desecho

Advertencia Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

Asistencia

• Póngase en contacto con el servicio técnico para reparar el aparato. Le recomendamos que utilice solamente recambios originales.

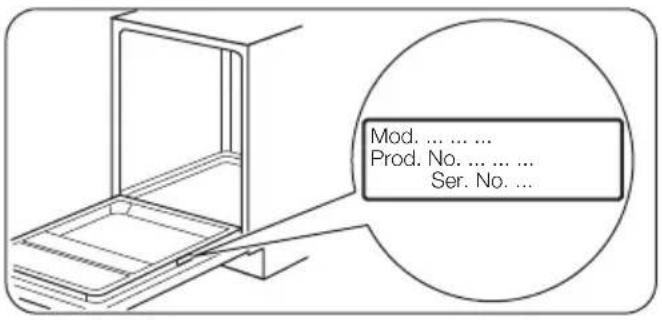

• Cuando se ponga en contacto con el servicio técnico, tenga a mano la información siguiente de la placa de características.

Modelo:

PNC (número de producto):

Número de serie:

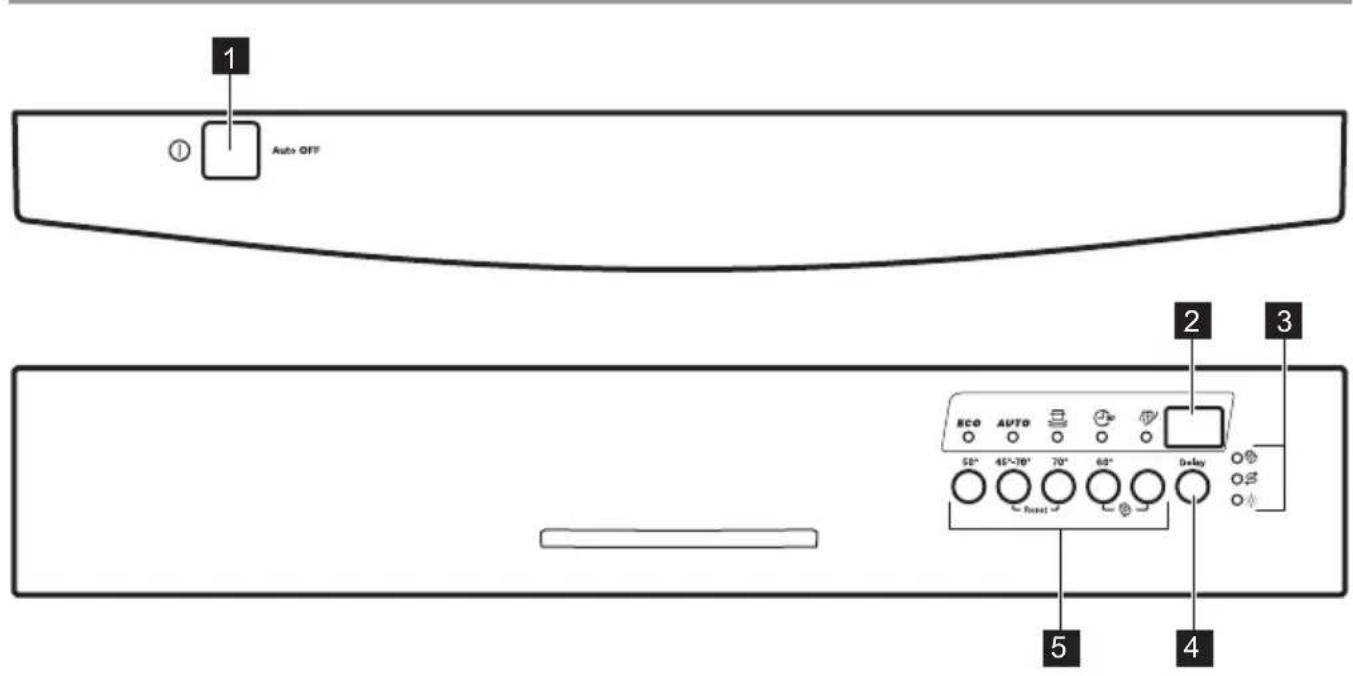

Panel de mandos

1 Auto OFF 2 3 ECO AUTO 50° 45°-70° 70° 60° Delay Reset 5 4

1 Tecla de encendido/apagado

2 Pantalla

3 Indicadores

4 Tecla Delay

5 Teclas de programa

Indicadores Descripción
	Indicador Multitab.
	Indicador de sal. Este indicador está apagado mientras el programa está en curso.
	Indicador de abrillantador. Este indicador está apagado mientras el programa está en curso.

Programas

Programa 1)		Grado de suciedad Tipo de carga	Fases del programa Duración (min)	Energía (kWh)	Agua (l)
ECO 2)		Suciedad normal Vajilla y cubiertos	Prelavado Lavado 50 °CAclarados Secado	195 0.91 9.9
AUTO 3)		Todo Vajilla, cubiertos, cacerolas y sartenes	Prelavado Lavado de 45 °C a 70 °CAclarados Secado	40 - 150 0.6 - 1.4 8 - 14
Programa 1)		Grado de sucie-dadTipo de carga	Fases del programa Duración (min)	Energía (kWh)	Agua (l)
		Suciedad intensaVajilla, cubiertos,cacerolas y sartenes	PrelavadoLavado 70 °CAclaradosSecado	130 - 150 1.3	- 1.4 13 - 15
	O' 4)	Suciedad recienteVajilla y cubiertos	Lavado 60 °CAclarado	30 0.8 9
	5)	Todo	Prelavado	14	0.1

1) La presión y temperatura del agua, las variaciones del suministro de energía, las opciones y la cantidad de platos pueden alterar los valores.
2) Con este programa se consigue el uso más eficaz del agua y consumo de energía para vajillas y cubiertos con suciedad normal. (Este es el programa estándar para institutos de pruebas.)
3) El aparato detecta el tipo de suciedad y la cantidad de objetos que hay en los cestos. Ajusta automáticamente la temperatura y la cantidad del agua, el consumo de energía y la duración del programa.
4) Con este programa puede lavar una carga con suciedad reciente. Ofrece buenos resultados de lavado en poco tiempo.
5) Utilice este programa para aclarar rápidamente la vajilla. De esta forma se evita que los restos de comida se adhieran a la vajilla y se eliminan los malos olores del aparato.
No utilice detergente con este programa.

Información para los institutos de pruebas

Para obtener toda la información necesaria para la prueba de rendimiento, envíe un correo electrónico a:

[e-mail]

Anote el número de producto (PNC) que aparece en la placa de características.

Opciones

Multitab

Seleccione esta opción únicamente si utiliza pastillas de detergente combinado.

Esta opción desactiva la entrada de abrillantador y sal. Los indicadores correspondientes están desactivados.

La duración del programa puede aumentar.

1. Pulse la tecla de encendido/apagado para encender el aparato.

2. Asegúrese de que el aparato se encuentra en modo de ajuste; consulte "Ajuste e inicio de un programa".

3. Mantenga pulsados a la vez ⏚30' y hasta que se encienda el indicador multi-tab.

Si deja de usar pastillas de detergente combinado, siga estos pasos antes de empezar a utilizar por separado detergente, abrillantador y sal para lavavajillas:

1. Ajuste el descalcificador de agua en el nivel más alto.
2. Asegúrese de llenar el depósito de sal y el dosificador de abrillantador.
3. Inicie el programa más corto con una fase de aclarado, sin detergente y sin platos.
4. Ajuste el descalcificador de agua en función de la dureza del agua de su zona.
5. Ajuste la cantidad de abrillantador.

i Esta opción no es aplicable a 🎩.

1. Asegúrese de que el ajuste del descalcificador coincide con la dureza del agua de su zona. De no ser así, ajuste el descalcificador de agua. Póngase en contacto con las autoridades correspondientes para conocer la dureza del agua de su zona.
2. Llene el depósito de sal.

Ajuste del descalcificador de agua

1. Llene el dosificador de abrillantador.
2. Abra la llave de paso.
3. El interior del aparato puede tener restos. Inicie un programa para eliminarlos. No utilice detergente ni cargue los cestos.

Dureza agua				Ajuste del descalcifica-dor de agua
Grados Clark (°dH)	Grados Clark (°fH)	mmol/l Grados	Clark	Nivel
47 - 50	84 - 90	8.4. - 9.0	58 - 63	10
43 - 46	76 - 83	7.6 - 8.3	53 - 57	9
37 - 42	65 - 75	6.5 - 7.5	46 - 52	8
29 - 36	51 - 64	5.1 - 6.4	36 - 45	7
23 - 28	40 - 50	4.0 - 5.0	28 - 35	6
19 - 22	33 - 39	3.3 - 3.9	23 - 27	5^1)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	2
< 4 < 7 < 0.7 < 5				1^2)

1) Posición de fábrica.
2) No utilice sal en este nivel.

Cómo ajustar el nivel del descalcificador de agua.

1. Pulse la tecla de encendido/apagado para encender el aparato. Asegúrese de que el aparato se encuentra en modo de ajuste; consulte "Ajuste e inicio de un programa".
2. Mantenga pulsado al mismo tiempo

AUTO y hasta que los indicadores ECO, AUTO y empiecen a par-padear.

1. Pulse ECO.

- Los indicadores AUTO y se apagan.

• El indicador ECO continúa parpa-deando.

• En la pantalla aparece el ajuste actual del descalcificador, p. ej., S L = nivel 5.

• Pulse ECO repetidamente para cambiar el ajuste. Cada vez que se pulsa la tecla, se cambia al siguiente nivel.

• Apague el aparato para confirmar el ajuste.

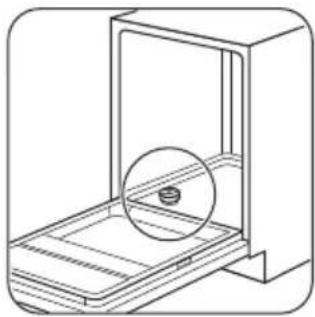

Llenado del depósito de sal

Precaución El agua y la sal pueden salirse del depósito de sal cuando lo llena. Riesgo de corrosión. Para evitarlo, después de llenar el depósito, inicie un programa.

1. Abra la llave de paso.

2. Pulse la tecla de encendido/apagado para encender el aparato. Asegúrese de que el aparato se encuentra en modo de ajuste; consulte "Ajuste e inicio de un programa".

3. Si el indicador de sal está encendido, llene el depósito.

4. Si el indicador de abrillantador está encendido, llene el dosificador de abrillantador.

5. Cargue los cestos.

6. Añada el detergente.

- Si utiliza pastillas de detergente combinado, active la opción Multitab.

1. Ajuste e inicie el programa adecuado para el tipo de carga y el grado de suciedad.

Vierta un litro de agua en el depósito de sal (sólo la primera vez).

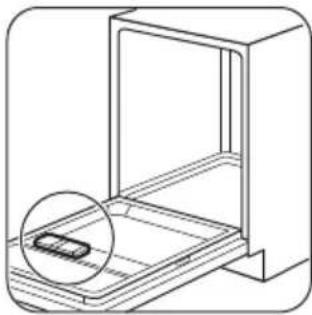

Llenado del dosificador de abrillantador

Para ajustar la cantidad de abrillantador, gire el selector entre la posición 1 (menor cantidad) y la posición 4 (mayor cantidad).

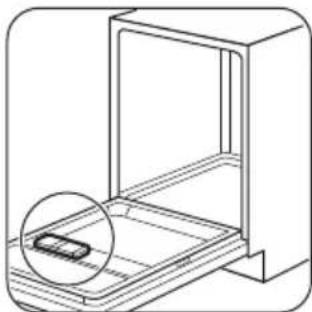

Uso del detergente

Coloque el detergente o la pastilla en el compartimento (A). Si el programa tiene una fase de prelavado, ponga una pequeña cantidad de detergente en el compartimento (B).

Ajuste e inicio de un programa

Modalidad de ajuste

Para algunas configuraciones, es necesario que el aparato se encuentre en modo de ajuste.

Pulse la tecla de encendido/apagado para encender el aparato. El aparato se encuentra en modo de ajuste cuando se encienden todos los indicadores de programa y la pantalla muestra 2 barras de estado horizontales.

Si el panel de control no muestra esta condición, mantenga pulsados AUTO y simultáneamente hasta que el aparato pase al modo de ajuste.

Inicio de un programa sin inicio diferido

1. Abra la llave de paso.
2. Pulse la tecla de encendido/apagado para encender el aparato. Asegúrese de que el aparato se encuentra en modo de ajuste.

3. Pulse la tecla del programa que desee ajustar.

4. El indicador del programa correspondiente parpadera mientras que todos los demás indicadores de programa se apagan.

5. En la pantalla se muestra la duración del programa.

6. Cierre la puerta del aparato; el programa se inicia.

- Se ilumina el indicador de programa correspondiente.

- La duración del programa empieza a disminuir en intervalos de 1 minuto.

Inicio de un programa con inicio diferido

1. Ajuste el programa.

2. Pulse la tecla de inicio diferido varias veces hasta que la pantalla muestre el tiempo de inicio diferido que desee ajustar (entre 1 y 24 horas).

3. El tiempo de inicio diferido se enciende en la pantalla.

4. El indicador de programa correspondiente parpadea.

5. Cierre la puerta del aparato: se inicia la cuenta atrás.

6. La cuenta atrás disminuye en intervalos de 1 hora.

7. Se ilumina el indicador de programa correspondiente.

El programa se pone en marcha cuando termina la cuenta atrás.

La selección del programa, las opciones aplicables y el inicio diferido también se puede realizar con la puerta cerrada. En este estado, solamente tiene 3 segundos tras cada ajuste hasta que el aparato empiece a funcionar automáticamente.

Apertura de la puerta mientras está funcionando el aparato

Si abre la puerta, se detiene el aparato. Cuando cierre la puerta, el aparato continuará a partir del punto de interrupción.

Cancelación del inicio diferido mientras está en curso la cuenta atrás

Si se cancela el inicio diferido, también se cancela el programa.

1. Mantenga pulsados AUTO y simultáneamente hasta que se enciendan todos los indicadores de programa y la pantalla muestre 2 barras de estado horizontales.

Cancelación de un programa

1. Mantenga pulsados AUTO y simultáneamente hasta que se enciendan todos los indicadores de programa y la pan-

talla muestre 2 barras de estado horizontales.

i Compruebe que hay detergente en el dosificador antes de iniciar un nuevo programa.

Al finalizar el programa

• La pantalla muestra 0:00.
• Pulse la tecla de encendido/apagado para apagar el aparato.
• Cierre la llave de paso.
  Si no pulsa la tecla de encendido/apagado, la función Auto Off desactivará auto-

Consejos

descalcificador de agua

El agua dura contiene gran cantidad de minerales que pueden dañar el aparato y provocar resultados de lavado no satisfactorios. El descalcificador de agua neutraliza estos minerales.

La sal para lavavajillas mantiene el descalcificador limpio y en buen estado. Es muy importante ajustar el nivel de descalcificador. De esta forma se asegura de que el descalcificador utilice la cantidad correcta de sal y agua.

Utilización de sal, abrillantador y detergente

• Utilice únicamente sal, abrillantador y detergente para el lavavajillas. El aparato podría dañarse con otros productos.
• El abrillantador ayuda a secar la vajilla sin dejar rayas ni manchas durante la última fase de aclarado.
• Las pastillas de detergente combinado contienen detergente, abrillantador y otros productos añadidos. Compruebe que las pastillas son adecuadas para la dureza del agua de su zona. Consulte las instrucciones del paquete de los productos.
• Las pastillas de detergente no se disuelven completamente con programas cortos. Para evitar restos de detergente en la vajilla, se recomienda usar pastillas de detergente con los programas largos.

máticamente el aparato unos minutos después de haber finalizado el programa.

Esto ayuda a reducir el consumo de energía.

Importante

• Deje enfriar la vajilla antes de retirarla del aparato. Los platos calientes son sensibles a los golpes.
• Vacíe primero el cesto inferior y, a continuación, el superior.
• Puede haber restos de agua en los laterales y en la puerta del aparato. El acero inoxidable se enfría con mayor rapidez que los platos.

No utilice más cantidad de detergente que la recomendada. Consulte las instrucciones del envase del detergente.

Carga de los cestos

Consulte el folleto suministrado con ejemplos de carga de los cestos.

• Utilice el aparato exclusivamente para lavar utensilios aptos para lavavajillas.
• No coloque en el aparato utensilios de madera, cuerno, aluminio, peltre o cobre.
• No coloque en el aparato objetos que puedan absorber agua (esponjas, paños de limpieza, etc.).
• Elimine los restos de comida de los platos.
• Para eliminar fácilmente los restos de comida, remoje las cacerolas y sartenes en agua antes de colocarlas en el aparato.
• Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.
• Asegúrese de que los cubiertos y los platos no se adhieran entre sí. Mezcle las cucharas con otros cubiertos.
• Asegúrese de que los vasos no chocan entre sí
• Coloque los objetos pequeños en el cesto de cubiertos.
• Coloque los objetos ligeros en el cesto superior. Asegúrese de que no se mueven.

- Antes de iniciar un programa, compruebe que los brazos aspersores giran sin obstrucción.

Antes del inicio de un programa

Compruebe que:

• Los filtros están limpios y bien instalados.
• Los brazos aspersores no están obstruidos.
• La posición de los objetos en los cestos es correcta.

Mantenimiento y limpieza

Advertencia Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

Los filtros sucios y los brazos aspersores obstruidos reducen la calidad del lavado. Revíselos periódicamente y, si es necesario, límpielos.

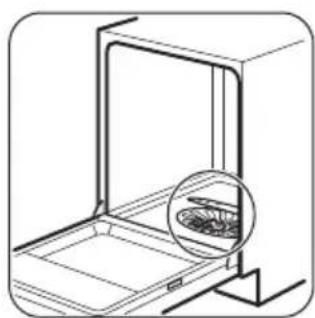

Limpieza de los filtros

• El programa es adecuado para el tipo de carga y el grado de suciedad.
• Se utiliza la cantidad correcta de detergen- te.
• Hay abrillantador y sal para lavavajillas (a menos que utilice pastillas de detergente combinado).
• La tapa del depósito de sal está apretada.

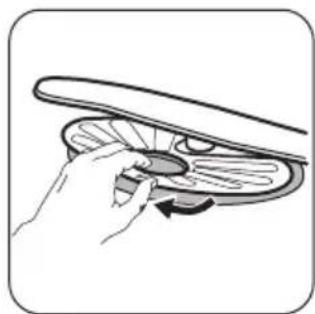

Para retirar los filtros (B) y (C), gire el asa en la dirección opuesta a las agujas del reloj. Separe los filtros (B) y (C). Lave los filtros con agua. Extraiga el filtro (A). Lave el filtro con agua.

Antes de volver a colocar el filtro (A), asegúrese de que no hay restos de comida ni suciedad dentro o en el borde del sumidero.

Asegúrese de que el filtro (A) está colocado correctamente en las dos guías (D).

Coloque los filtros (B) y (C). Póngalos de nuevo en el filtro (A). Gire el asa en la dirección de las agujas del reloj hasta que encaje.

i Una posición incorrecta de los filtros puede dañar el aparato y provocar resultados de lavado no satisfactorios.

Limpieza de los brazos aspersores

No retire los brazos aspersores.

Si los orificios de los brazos aspersores se taponan, retire la suciedad restante con un objeto afilado.

Limpieza del exterior

Limpie el aparato con un paño suave humedecido.

Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros ni disolventes.

Solución de problemas

El aparato no se pone en marcha ni se detiene durante el funcionamiento.

Antes de ponerse en contacto con el servicio técnico, consulte la información siguiente para solucionar el problema.

Algunos fallos de funcionamiento se indican en la pantalla con un código de alarma:

Limpieza del interior

Si normalmente utiliza programas de corta duración, estos pueden dejar depósitos de grasa y sarro en el interior del aparato.

Para evitarlo, se recomienda utilizar programas de larga duración al menos dos veces al mes.

■ ,10 - El aparato no carga agua.

■ ,20 - El aparato no desagua.

- ,30 - El dispositivo anti inundación se ha puesto en marcha.

Advertencia Apague el aparato antes de realizar las comprobaciones.

Problema Posible solución

No se puede encender el aparato.	Asegúrese de que el enchufe está conectado a la toma de corriente.
Asegúrese de que no hay ningún fusible dañado en la caja de fusibles.
El programa no se pone en marcha.	Asegúrese de que la puerta del aparato está cerrada.
Si se ha ajustado el inicio diferido, cancelede el ajuste o espe-re hasta el final de la cuenta atrás.
El aparato no carga agua. Compruebe que el grifo está abierto.
Asegúrese de que la presión del agua no sea demasiado baja. Solicite información a la compañía local de suministro de agua.
Compruebe que el grifo no esté obstruido.
Asegúrese de que el filtro de la manguera de entrada no está obstruido.
Asegúrese de que la manguera de entrada no esté doblada ni retorcida.
El aparato no desagua. Compruebe que el desagüe no esté obstruido.
Asegúrese de que el tubo de desagüe no esté doblado ni retorcido.
El dispositivo anti inundación se ha puesto en marcha.	Cierre el grifo y póngase en contacto con el servicio técnico.

Una vez finalizada la revisión, encienda el aparato. El programa continuará a partir del punto en que se haya interrumpido.

Si el problema se vuelve a producir, póngase en contacto con el servicio técnico.

Si la pantalla muestra otros códigos de alarma, diríjase al servicio técnico.

Los resultados del lavado y el secado no son satisfactorios

Se ven rayas o películas azuladas en vasos y platos

• La dosificación del abrillantador es demasiado alta. Ajuste el selector de abrillantador en la posición más baja.
• La cantidad de detergente es demasiada.

Manchas y gotas de agua en vajilla y cristalería

• La dosificación del abrillantador es insuficiente. Ajuste el selector de abrillantador en una posición más alta.
• La calidad del detergente podría ser la causa.

La vajilla está mojada

• El programa no tiene una fase de secado o la tiene con una temperatura baja.
• El dosificador de abrillantador está vacío.
• La calidad del abrillantador podría ser la causa.
• La calidad de las pastillas de detergente combinado podría ser la causa. Pruebe con una marca diferente o active el dosificador

del abrillantador y utilice éste junto con las pastillas de detergente combinado.

Consulte otras posibles causas en "CONSEJOS".

Cómo activar el dosificador de abrillantador

1. Pulse la tecla de encendido/apagado para encender el aparato. Asegúrese de que el aparato se encuentra en modo de ajuste; consulte "Ajuste e inicio de un programa".
2. Mantenga pulsado al mismo tiempo AUTO y hasta que los indicadores ECO, y empleenta par-padear.
3. Pulse AUTO.

- Los indicadores ECO y se apagan.

- El indicador AUTO continúa parpa-deando.

- La pantalla muestra el ajuste actual.

0d	Dosificador de abrillantador apagado.
1d	Dosificador de abrillantador encendido.

1. Pulse AUTO para cambiar el ajuste.
2. Pulse la tecla de encendido/apagado para apagar el aparato y confirmar el ajuste.
3. Ajuste la cantidad de abrillantador.
4. Llene el dosificador de abrillantador.

Información técnica

Medidas Ancho / Alto / Fondo (mm) 600 / 850 / 625
Conexión eléctrica Consulte la placa de características.
Voltaje 220-240 V
Frecuencia 50 Hz
Presión del suministro de agua	Mín. / máx. (bares / MPa)	(0.5 / 0.05 ) / (8 / 0.8 )
Suministro de agua1)	Agua fría o caliente2)	máx. 60 °C
Capacidad Cubiertos 12

Consumo de potencia Modo encendido 0.99 W

Modo apagado 0.10 W

1) Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.
2) Si el agua caliente procede de fuentes de energía alternativas (por ejemplo, paneles solares, energía eólica), utilice la toma de agua caliente para reducir el consumo de energía.

Placa de características

Mod. .... ... Prod. No. .... ... Ser. No. ...

Aspectos medioambientales

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el

símbolo Æjunto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

- Deshágase correctamente de los materiales de embalaje. Recicle los materiales con el símbolo 🌐.

İçindekiler
