MODE D'EMPLOI ZWNB 7140 AL ZANUSSI

FR Notice d'utilisation 28

je in de juiste positie staat.

water zacht is, pas dan de hoeveelheid wasmid-

Nadat u de lade ver-

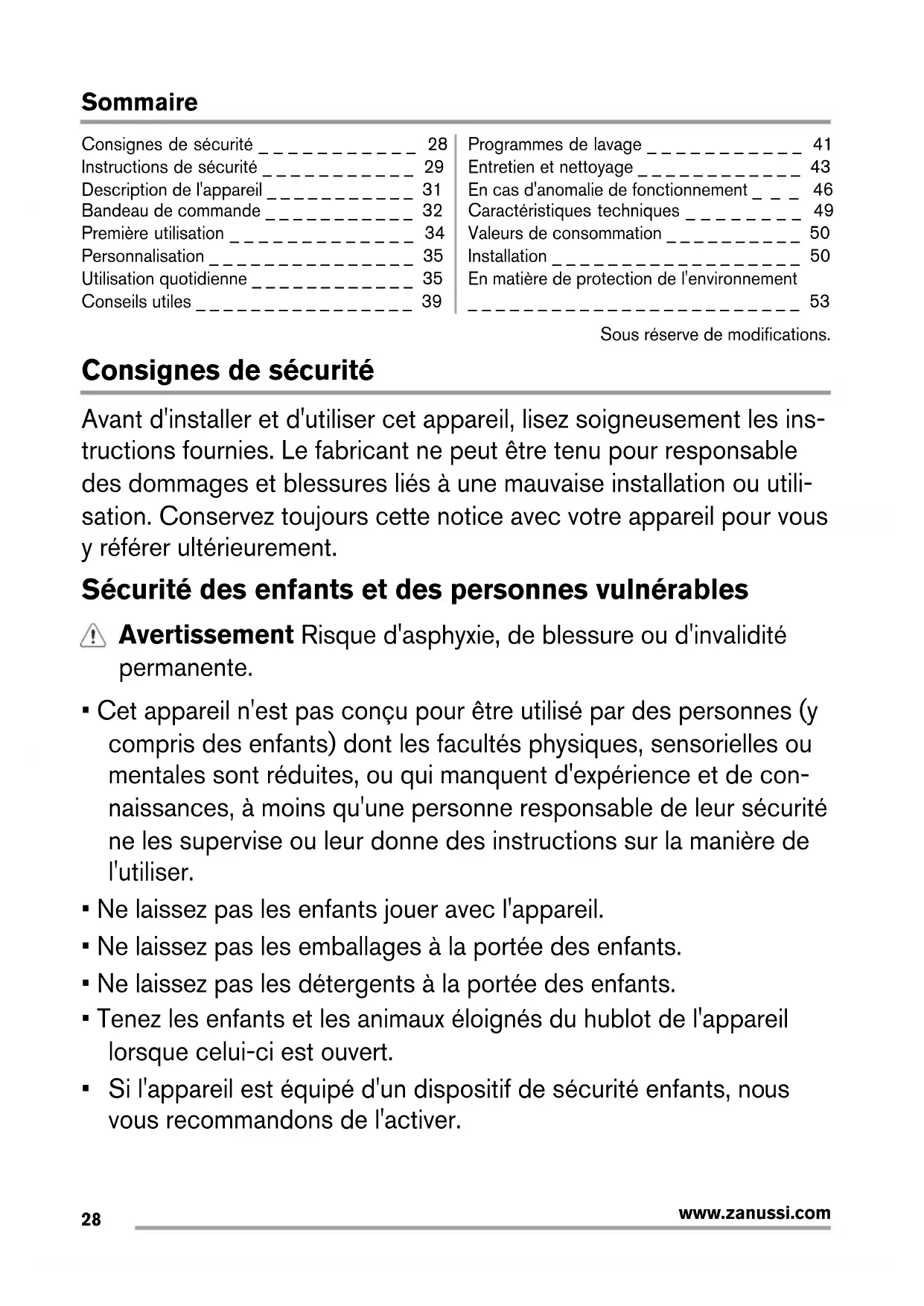

www.zanussi.comSommaire

Consignes de sécurité _ _ _ _ _ _ _ _ _ _ _ 28

Instructions de sécurité _ _ _ _ _ _ _ _ _ _ _ 29

Description de l'appareil _ _ _ _ _ _ _ _ _ _ _ 31

Bandeau de commande _ _ _ _ _ _ _ _ _ _ _ 32

Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 34

Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ _ 43

En cas d'anomalie de fonctionnement _ _ _ 46

Caractéristiques techniques _ _ _ _ _ _ _ _ 49

Valeurs de consommation _ _ _ _ _ _ _ _ _ _ 50

Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 50

En matière de protection de l'environnement

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 53

Sous réserve de modifications.

Consignes de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les ins-

tructions fournies. Le fabricant ne peut être tenu pour responsable

des dommages et blessures liés à une mauvaise installation ou utili-

sation. Conservez toujours cette notice avec votre appareil pour vous

y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité

• Cet appareil n'est pas conçu pour être utilisé par des personnes (y

compris des enfants) dont les facultés physiques, sensorielles ou

mentales sont réduites, ou qui manquent d'expérience et de con-

naissances, à moins qu'une personne responsable de leur sécurité

ne les supervise ou leur donne des instructions sur la manière de

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés du hublot de l'appareil

lorsque celui-ci est ouvert.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous

vous recommandons de l'activer.

www.zanussi.comSécurité générale

• Avant toute opération d'entretien, éteignez l'appareil et débranchez

la fiche de la prise secteur.

• Ne modifiez pas les caractéristiques de cet appareil.

• Respectez la charge maximale de 8 kg (reportez-vous au chapitre

« Tableau des programmes »).

• Si le câble d'alimentation est endommagé, il doit être remplacé par

le fabricant, son atelier d'entretien ou un technicien qualifié afin

d'éviter tout danger.

• La pression de l'eau en service (minimale et maximale) doit être

comprise entre 0,5 bar (0,05 MPa) et 8 bar (0,8 MPa)

• Les orifices d'aération situés à la base (si présents) ne doivent pas

être obstrués par de la moquette.

• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux

neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appa-

Instructions de sécurité

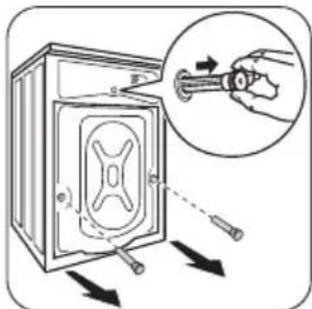

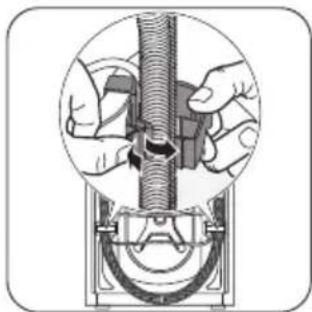

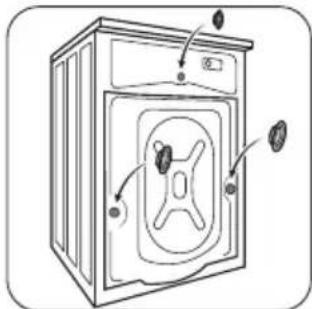

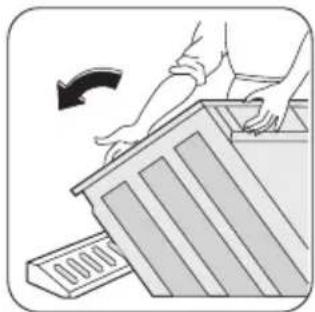

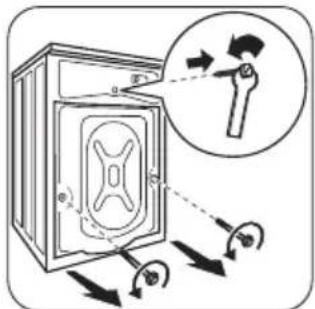

• Retirez l'intégralité de l'emballage et les bou-

• Conservez les boulons de transport. Si vous

devez déplacer à nouveau l'appareil, il est

conseillé de bloquer le tambour.

• N'installez pas et ne branchez pas un appareil

• N'installez pas l'appareil ou ne l'utilisez pas

dans un endroit où la température ambiante

est inférieure à 0 °C ou dans un endroit expo-

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Assurez-vous que le sol sur lequel vous in-

stallez l'appareil est plat, stable, résistant à la

• N'installez pas l'appareil dans un endroit où il

ne pourrait pas être complètement ouvert.

• Soyez toujours vigilants lorsque vous dépla-

cez l'appareil car il est lourd. Portez toujours

des gants de sécurité.

• Assurez-vous que de l'air circule entre l'appa-

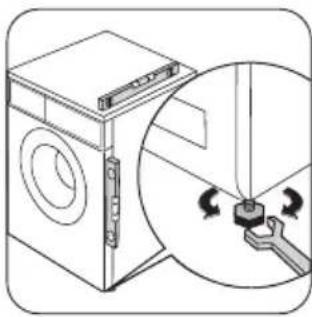

• Réglez les pieds pour laisser un espace suffi-

sant entre l'appareil et la surface en moquet-

Branchement électrique

Avertissement Risque d'incendie ou

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant

sur la plaque signalétique correspondent à

celles de votre réseau. Si ce n'est pas le cas,

contactez un électricien.

• Utilisez toujours une prise de courant de sé-

curité correctement installée.

www.zanussi.com• N'utilisez pas d'adaptateurs multiprises ni de

• Veillez à ne pas endommager la fiche secteur

ni le câble d'alimentation. Contactez le servi-

ce après-vente ou un électricien pour rempla-

cer le câble d'alimentation s'il est endomma-

• Ne branchez la fiche d'alimentation à la prise

de courant qu'à la fin de l'installation. Assu-

rez-vous que la prise de courant est acces-

sible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation

pour débrancher l'appareil. Tirez toujours sur

• Ne touchez jamais le câble d'alimentation ni la

fiche avec des mains mouillées.

• Cet appareil est conforme aux directives

Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les tuyaux de

• L'appareil doit être raccordé au circuit d'eau à

l'aide des tuyaux neufs fournis. N'utilisez pas

de tuyaux provenant d'anciens appareils.

• Avant de brancher l'appareil à des tuyaux

neufs ou n'ayant pas servi depuis longtemps,

laissez couler l'eau jusqu'à ce qu'elle soit pro-

• Avant d'utiliser l'appareil pour la première fois,

assurez-vous de l'absence de fuites.

Avertissement Risque de blessure, de

choc électrique, d'incendie, de brûlures ou

de dommage matériel à l'appareil.

• Utilisez cet appareil dans un environnement

• Suivez les consignes de sécurité figurant sur

l'emballage du produit de lavage.

• Ne placez pas de produits inflammables ou

d'éléments imbibés de produits inflammables

à l'intérieur ou à proximité de l'appareil, ni sur

• Ne touchez pas la vitre du hublot pendant le

déroulement d'un programme. La vitre peut

• Veillez à retirer tout objet métallique du linge

avant chaque lavage.

• Ne placez aucun récipient sous l'appareil

pour récupérer tout éventuel écoulement.

Contactez le service après-vente pour con-

naître les accessoires disponibles.

Entretien et nettoyage

Avertissement Risque de blessure

corporelle ou de dommages matériels.

• Ne pulvérisez pas d'eau ni de vapeur pour

nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humi-

de. Utilisez uniquement des produits de lava-

ge neutres. N'utilisez pas de produits abra-

sifs, de tampons à récurer, de solvants ni

d'objets métalliques.

Avertissement Risque de blessure ou

• Débranchez l'appareil de l'alimentation élec-

• Coupez le câble d'alimentation et mettez-le

• Retirez le dispositif de verrouillage du hublot

pour empêcher les enfants et les animaux de

s'enfermer dans l'appareil.

• Contactez le service après-vente pour faire

réparer l'appareil. N'utilisez que des pièces

de rechange d'origine.

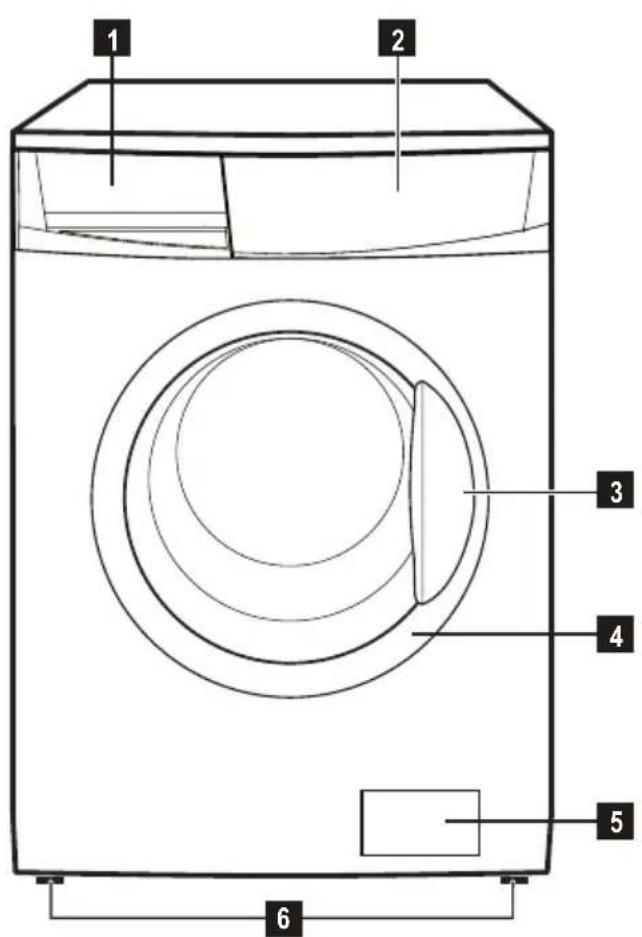

www.zanussi.comDescription de l'appareil

Poignée d'ouverture du hublot

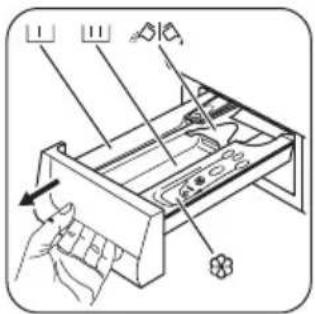

Compartiment destiné au produit de lavage

utilisé pour le prélavage et le trempage ou pour

le détachant utilisé au cours de la phase de dé-

tachage (si disponible). Le produit de prélavage

et de trempage est ajouté au début du program-

me de lavage. Le détachant est ajouté pendant

la phase de détachage.

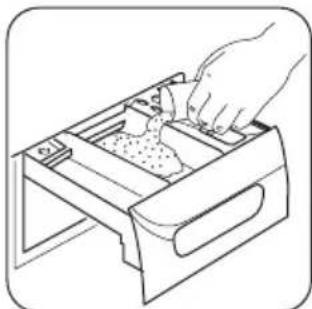

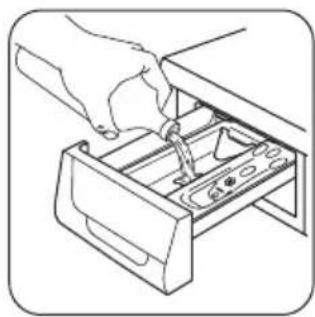

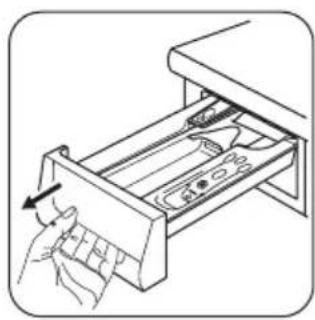

Compartiment destiné au produit de lavage

en poudre ou liquide utilisé au cours du lavage

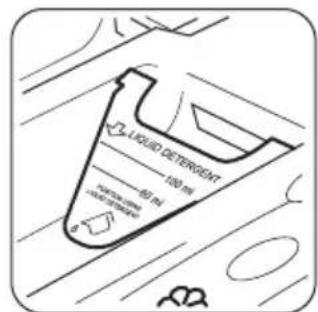

principal. Si vous employez un produit de lavage

liquide, versez-le juste avant de démarrer le

Compartiment réservé aux additifs liquides

(assouplissant, amidon).

Respectez les recommandations de dosage du fabricant et ne dépassez pas le repère « MAX »

de la boîte à produits. L'assouplissant ou les additifs de type amidon doivent être versés dans le

compartiment avant de lancer le programme de lavage.

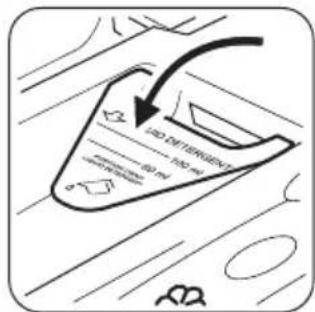

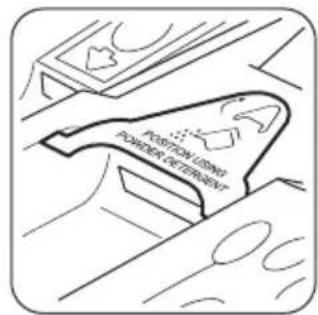

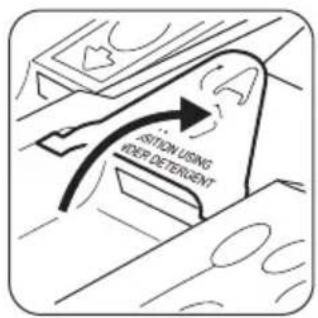

www.zanussi.comVolet pour produit de lavage en poudre ou liquide (reportez-vous à la section « Volet

pour produit de lavage en poudre ou liquide » du chapitre « Utilisation quotidienne » pour plus

Assurez-vous que ni les enfants ni les animaux

domestiques ne pénètrent dans le tambour.

L'appareil est doté d'un dispositif spécial pour

éviter que cela se produise.

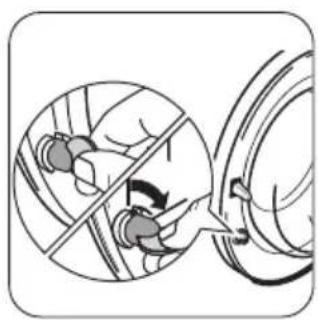

Pour activer ce dis-

positif, faites tourner

sus) le bouton situé à

l'intérieur du hublot

vers la droite jusqu'à

ce que la rainure soit

horizontale. Si néces-

saire, utilisez une piè-

dispositif et permettre

blot, tournez le bou-

jusqu'à ce que la rai-

nure soit verticale.

À la page suivante se trouve une image du bandeau de commande. Il comporte le sélecteur de

programmes, les touches, les voyants et l'afficheur. Ces éléments sont signalés tout au long de

la notice par les numéros correspondants. SupersnelRapide ECO

Sélecteur de programme

Touche de réduction de la vitesse

d'essorage (CENTRIFUGEREN/ESSO-

Tableau des symboles

= Lavage à l'eau froide = Sécurité enfants

= Arrêt cuve pleine = Hublot verrouillé

Sélecteur de programme, touche de sélection de la vitesse

d'essorage et options disponibles

Sélecteur de programmes

Il vous permet de mettre l'appareil en fonction-

nement ou à l'arrêt et/ou de sélectionner un pro-

Essorage (CENTRIFUGEREN/ESSORAGE)

Cette touche vous permet de réduire la vitesse

d'essorage maximale autorisée pour le program-

me sélectionné ou de choisir la ou les options

Lorsque cette option est sélectionnée, l'eau du

dernier rinçage n'est pas évacuée afin d'éviter le

froissage du linge. Avant d'ouvrir le hublot, vous

devez vidanger l'eau. Pour vidanger l'eau, veuil-

lez lire le paragraphe « À la fin du programme ».

Options disponibles :

Rapide (SUPERSNEL/RAPIDE)

Cycle court pour du linge peu sale ou du linge

ayant seulement besoin d'être rafraîchi. Nous

vous conseillons de réduire la charge de linge.

ECO Uniquement pour les articles en coton et syn-

thétiques peu ou normalement sales, à une tem-

pérature de 40 °C ou plus. Le temps de lavage

sera prolongé et la température sera réduite.

Vous pouvez utiliser cette option pour du linge

normalement sale et de ce fait économiser de

Prélavage (VOORWAS/PRÉLAVAGE)

Si vous sélectionnez cette option, la machine

effectue un cycle de prélavage avant la phase

de lavage principal. La durée de lavage sera

prolongée. Cette option est recommandée pour

Repassage Facile (STRIJKVRIJ/

Avec cette option, le lavage et l'essorage sont

effectués en douceur pour éviter de froisser le

linge. Le repassage en sera facilité. De plus,

l'appareil effectuera des rinçages supplémentai-

res après certains programmes. Pour les pro-

grammes coton, la vitesse d'essorage maximale

sera automatiquement réduite.

Rinçage plus (EXTRA SPOELEN/RINÇAGE PLUS)

Cet appareil est conçu pour économiser de

l'énergie. S'il est nécessaire de rincer le linge

avec une quantité d'eau supérieure, sélection-

nez cette option. Des rinçages supplémentaires

seront effectués. Cette option est recomman-

dée pour les personnes allergiques aux lessives

et dans les zones où l'eau est très douce.

www.zanussi.comDépart/Pause (START-PAUZE/DÉPART-

Cette touche permet de démarrer ou d'interrom-

pre le programme sélectionné.

Départ différé (STARTUITSTEL/DÉPART DIFFÉRÉ)

En appuyant sur cette touche, le programme de

lavage peut être différé de 30 min, 60 min,

90 min, 2 heures, puis par tranche de 1 heure

jusqu'à un maximum de 20 heures.

Le voyant 4 s'allume lorsque le programme dé-

marre et indique si le hublot peut être ouvert :

• voyant allumé : le hublot ne peut pas être ou-

vert. L'appareil fonctionne ou est en mode Ar-

• voyant éteint : le hublot peut être ouvert. Le

programme est terminé ou l'eau a été éva-

• voyant clignotant : le hublot s'ouvrira dans

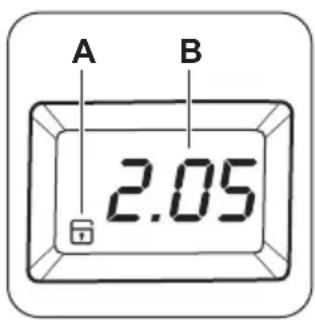

L'affichage indique :

BA A) Le symbole de la sécurité enfants.

Le symbole s'allume lorsque la fonction corres-

pondante est activée.

• Durée du programme sélectionné

Après la sélection d'un programme, la durée

est affichée en heures et en minutes (par

). La durée est calculée auto-

matiquement sur la base de la charge maxi-

male recommandée pour chaque type de tex-

tile. Après le départ du programme, la durée

restante est réactualisée toutes les minutes.

En appuyant sur la touche correspondante, le

délai sélectionné s'affiche pendant quelques

secondes, puis la durée du programme sé-

lectionné s'affiche à nouveau. La durée du

départ différé sélectionné diminue d'heure en

heure puis, lorsqu'il ne reste plus qu'1 heure,

de minute en minute.

En cas d'anomalie de fonctionnement, des

codes d'alarme peuvent s'afficher, par exem-

(reportez-vous au paragraphe « En

cas d'anomalie de fonctionnement »).

• Erreur de sélection d'option

Si une option non compatible avec le pro-

gramme de lavage choisi est sélectionnée, le

message Err s'affiche en bas de l'écran pen-

dant quelques secondes. Le voyant rouge in-

tégré à la touche Départ se met à clignoter.

Lorsque le programme est terminé, un zéro

) s'affiche. Le voyant et le

voyant de la touche Départ s'éteignent. Le

hublot peut désormais être ouvert.

Première utilisation

• Assurez-vous que les raccordements

électriques et hydrauliques sont confor-

mes aux instructions d'installation.

• Retirez le bloc en polystyrène et tout au-

tre matériel se trouvant dans le tambour.

• Versez 2 litres d'eau dans le comparti-

ment de lavage principal

produits pour activer l' éco clapet. Puis

lancez un cycle coton à la température

maximum, sans placer de linge dans

l'appareil, afin d'éliminer du tambour et

de la cuve les résidus de matériaux utili-

sés lors de la fabrication. Versez 1/2

mesure de lessive dans le compartiment

de lavage principal et démarrez le pro-

Le lave-linge est doté d'un dispositif sonore qui

retentit dans les cas suivants :

• en cas d'anomalie de fonctionnement.

Appuyez simultanément sur les touches 7 et 8

pendant environ 6 secondes pour désactiver le

signal sonore (sauf en cas d'anomalie de fonc-

tionnement). Appuyez de nouveau sur ces deux

touches pour réactiver le signal sonore.

Ce dispositif permet de laisser en toute sécurité

l’appareil sans surveillance pendant son fonc-

tionnement, ce qui permet ainsi d'éviter ainsi

tout risque matériel et corporel. Elle reste active

même si l’appareil n'est pas en fonctionnement.

Il y a deux types de verrouillage :

1. avant d'appuyer sur la touche 5 : il est alors

impossible de démarrer l'appareil.

2. après avoir appuyé sur la touche 5 : il est

alors impossible de modifier une option ou

Pour activer ou désactiver cette option, appuyez

simultanément sur les touches9 et 10 pendant

environ 6 secondes jusqu'à ce que le symbole

apparaisse ou disparaisse de l'afficheur.

Utilisation quotidienne

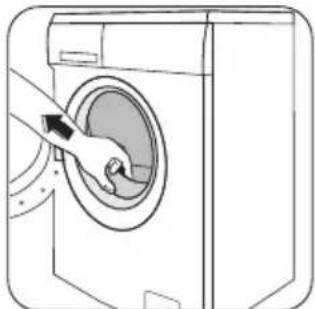

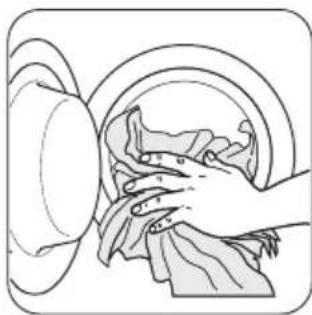

Ouvrez le hublot en ti-

rant la poignée avec

précaution vers l'exté-

rieur. Placez les arti-

cles un à un dans le

pliant le plus possible.

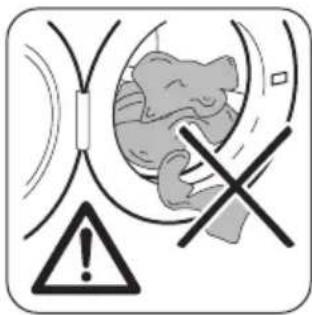

Veillez à ce qu'il n'y ait

entre le joint et le hu-

blot. Ceci peut provo-

quer une fuite d'eau

Dosage des produits lessive et de

M A X M A X Tirez la boîte à produits jusqu'à la butée. Do-

sez la lessive en poudre, versez-la dans le

compartiment pour le lavage principal

dans le compartiment correspondant si l'op-

tion/le programme sélectionné l'exige (pour

plus d'informations, voir le chapitre "Boîte à

Versez, le cas échéant, l'assouplissant dans le

sans dépasser le niveau "MAX"). Fer-

mez doucement la boîte à produits.

www.zanussi.comVolet pour produit de lavage en poudre ou

de lavage LIQUIDE Si le volet n'est pas dans la position

• Tirez la boîte à pro-

duits jusqu'à la bu-

Le volet est rabattu alors que vous sou-

haitez utiliser de la lessive en poudre :

• Dosez le produit de

• Ôtez toute poudre restante du volet.

• Il reste du produit de lavage en poudre

dans le compartiment de lavage princi-

pal à la fin du programme de lavage.

Vérifiez que le volet est dans la posi-

Le volet est relevé alors que vous sou-

haitez utiliser de la lessive liquide :

• Rabattez le volet.

• Dosez le produit de

reportez-vous aux ins-

sur l'emballage et as-

surez-vous de pouvoir

verser la dose dans le

• Versez le produit de lavage liquide dans le

en respectant la limite in-

diquée sur le volet.

• Refermez la boîte à produits.

www.zanussi.comAvertissement N'utilisez pas le volet RA-

BATTU dans les cas suivants :

• Produit de lavage en gel ou épais.

• Produit de lavage en poudre.

• Programmes avec prélavage.

• N'utilisez pas de produit de lavage liquide si

le programme de lavage ne démarre pas im-

Dans tous les cas ci-dessus, le volet doit être

Sélection du programme souhaité à l'aide

du sélecteur de programmes (1)

Tournez le sélecteur sur le programme souhaité.

Le voyant vert de la touche 5 clignote. Le sélec-

teur de programmes peut être tourné vers la

droite ou vers la gauche.

Tournez le sélecteur sur la position

initialiser le programme/mettre à l'arrêt l'appareil

A la fin du programme, le sélecteur doit

être tourné sur la position

le lave-linge à l'arrêt.

Important Si vous tournez le sélecteur de

programmes sur un autre programme quand le

cycle est en cours, le voyant rouge de la touche

5 clignote 3 fois et le message Err s'affiche

pour indiquer l'erreur de sélection. Le lave-linge

n'effectuera pas le nouveau programme

Sélection de la vitesse d'essorage au

moyen de la touche 10

Lors de la sélection d'un programme, le lave-lin-

ge propose automatiquement la vitesse maxima-

le d'essorage prévue pour ce programme. (Voir

" Programmes des lavages " afin de connaître la

vitesse maximale d'essorage possible).

Appuyez sur cette touche par pressions suc-

cessives pour modifier la vitesse d'essorage, si

vous souhaitez que le linge soit essoré à une vi-

tesse différente de celle proposée par le lave-

linge. Le voyant correspondant s'allume.

Sélection des options disponibles

Selon le programme, différentes options peu-

vent être combinées. Ces dernières doivent être

sélectionnées après le choix du programme et

avant le démarrage du programme. Si vous ap-

puyez sur ces touches, les voyants correspon-

dants s'allument. Si vous appuyez à nouveau,

les voyants s'éteignent. Lorsqu'une option non

compatible est sélectionnée, le voyant rouge

de la touche Départ clignote 3 fois et le messa-

Pour plus d'informations sur la compatibilité des

programmes de lavage et des options, consul-

tez le chapitre « Programmes de lavage ».

Lancez le programme en appuyant sur la

Pour lancer le programme sélectionné, appuyez

sur cette touche ; le voyant vert correspondant

arrête de clignoter.

Le voyant 4 s'allume pour indiquer que le lave-

linge fonctionne et que le hublot est verrouillé.

Si vous avez sélectionné un départ différé, le la-

ve-linge commence son décompte.

Important Lorsqu'une option non compatible

est sélectionnée, le message Err s'affiche

pendant quelques secondes et le voyant rouge

de la touche clignote 3 fois.

Sélection de l'option Départ différé au

moyen de la touche 3

Avant de lancer le programme, si vous souhaitez

en différer le départ, appuyez sur cette touche

pour sélectionner le délai souhaité.

Le départ différé sélectionné apparaît sur l'écran

pendant quelques secondes, puis la durée du

programme apparaît de nouveau.

Vous devez sélectionner cette option après

avoir choisi le programme et avant de le lancer.

Vous pouvez modifier ou annuler le départ diffé-

ré à tout moment, avant d'avoir appuyé sur la

Sélection du départ différé :

1. Sélectionnez le programme et les options

2. Sélectionnez l'option Départ différé en ap-

puyant sur la touche 3.

3. Appuyez sur la touche 5 :

- le lave-linge commence son décompte.

- le programme démarre à l'expiration du

départ différé sélectionné.

Annulation du départ différé après le départ du

www.zanussi.com1. Mettez le lave-linge en PAUSE en appuyant

2. Appuyez une fois sur la touche 3. Le sym-

3. Appuyez de nouveau sur la touche 5 pour

lancer le programme.

• Le délai sélectionné ne peut être modifié

qu'après avoir sélectionné de nouveau le pro-

• Le hublot sera verrouillé jusqu'au moment du

départ différé. Si vous devez ouvrir le hublot,

mettez d'abord le lave-linge en PAUSE en

appuyant sur la touche 5, puis attendez quel-

ques minutes avant de l'ouvrir. Après avoir re-

fermé le hublot, appuyez de nouveau sur la

Important L'option départ différé ne peut pas

être sélectionnée avec le programme VIDANGE.

Modification d'une option ou d'un

Il est possible de modifier des options d'un pro-

gramme en cours avant que le lave-linge ne les

Avant d'effectuer un changement, vous devez

mettre le lave-linge en pause en appuyant sur la

Si le programme est en cours, il n'est possible

de le modifier qu'en le réinitialisant. Tournez le

, puis sur le nouveau pro-

gramme sélectionné. Appuyez de nouveau sur la

touche 5 pour lancer le nouveau programme.

L'eau reste dans la cuve.

Interruption d'un programme

Appuyez sur la touche 5 pour interrompre le

programme en cours ; le voyant correspondant

clignote. Appuyez de nouveau sur la même tou-

che pour redémarrer le programme.

Annulation d'un programme

Pour annuler un programme en cours, tournez le

sélecteur de programmes sur

à présent sélectionner un nouveau programme.

Ouverture du hublot en cours de

Commencez par mettre le lave-linge en pause,

en appuyant sur la touche 5.

Si le voyant 4 clignote et puis s'éteint au bout

de quelques minutes, le hublot peut être ouvert.

Si le voyant 4 reste allumé, cela signifie que le

lave-linge est déjà en train de chauffer ou que le

niveau d’eau est trop élevé. Dans tous les cas,

n'essayez pas de forcer le hublot.

Si vous ne pouvez pas ouvrir le hublot mais que

cela est absolument nécessaire, mettez l'appa-

reil à l'arrêt en tournant le sélecteur sur

hublot pourra être ouvert au bout de quelques

(Attention au niveau et à la température

Après avoir refermé le hublot, vous devrez sé-

lectionner de nouveau le programme et les op-

tions et appuyer sur la touche 5.

À la fin du programme

L'appareil s'arrête automatiquement. Des si-

gnaux sonores se font entendre et un

te sur l'affichage. Le voyant de la touche Départ

Si vous avez sélectionné un programme ou une

option se terminant avec de l'eau dans la cuve,

reste allumé. Le hublot est ver-

rouillé pour vous rappeler qu'il est nécessaire de

vidanger l'eau avant de l'ouvrir. Pendant ce

temps, le tambour continue de tourner à inter-

valles réguliers, jusqu'à la vidange complète de

Suivez les instructions ci-dessous pour vidanger

Tournez le sélecteur de programme sur

2. Sélectionnez le programme de vidange ou

3. Réduisez la vitesse d'essorage, si nécessai-

re, en appuyant sur la touche correspon-

4. Appuyez sur la touche Départ.

À la fin du programme, le hublot est déverrouillé

et peut être ouvert. Tournez le sélecteur de pro-

pour éteindre l'appareil.

Sortez le linge du tambour et vérifiez que le

tambour est vide. Si vous ne souhaitez pas ef-

www.zanussi.comfectuer un autre cycle de lavage, fermez le robi-

net d'arrivée d'eau. Laissez le hublot ouvert pour

éviter la formation de moisissures et l'apparition

de mauvaises odeurs.

Mode Veille : une fois le programme terminé,

le système d'économie d'énergie s'active au

bout de quelques minutes. La luminosité de

l'écran est réduite. Pour sortir du mode d'éco-

nomie d'énergie, il suffit d'appuyer sur n'importe

quelle touche de l'appareil.

Suivez les symboles pour l'entretien des textiles

se trouvant sur l'étiquette dont chaque article

est muni et les instructions de lavage du fabri-

cant. Nous vous conseillons de trier le linge :

d'un côté, le linge résistant pouvant supporter

un lavage et un repassage énergétiques, de

l'autre, le linge délicat qu'il convient de traiter

Avant le chargement du linge

Lavez les articles "blancs" et les couleurs sépa-

rément. Les articles blancs peuvent perdre de

leur blancheur au cours du lavage.

Lorsqu'ils sont lavés pour la première fois, les

articles de couleur peuvent perdre de leur cou-

leur et déteindre sur d'autres pièces de linge ;

ils doivent donc être lavés séparément la pre-

Boutonnez les taies d'oreiller, fermez les ferme-

tures à glissière et à pression, les crochets.

Nouez les ceintures et les rubans.

Traitez les taches tenaces avant le lavage.

Frottez les endroits particulièrement sales à l'ai-

de d'un détergent ou d'une pâte spécifique.

Apportez un soin tout particulier aux rideaux.

Enlevez les crochets ou placez-les dans une

Traitement des taches

Les taches résistantes ne s'éliminent pas tou-

jours avec de l'eau et de la lessive. Il est donc

conseillé de les traiter avant le lavage.

Sang : traitez les taches fraîches avec de l'eau

froide. Pour les taches sèches, laissez tremper

toute la nuit dans de l'eau mélangée à un pro-

duit spécial. Savonnez, frottez et rincez.

Peinture à l'huile : tamponnez à l'aide d'un

solvant après avoir étalé le vêtement sur un chif-

fon propre ; répétez plusieurs fois.

Taches de gras séchées : étalez le vêtement

sur un chiffon propre et tamponnez avec de l'es-

sence de térébenthine.

Rouille : utilisez un produit anti-rouille en sui-

vant attentivement les conseils du fabricant.

Pour les vieilles taches, assurez-vous que la na-

ture du textile supporte le produit.

Taches de moisi : traitez avec un agent de

blanchiment (blancs et couleur bon teint seule-

Herbe : savonnez légèrement, traitez avec un

agent de blanchiment (blancs et couleur bon

Crayon à bille et colle : imprégnez d'acétone

étalez le vêtement sur un chiffon propre et

Rouge à lèvres : tamponnez à l'acétone com-

me ci-dessus et traitez les taches avec de l'al-

cool dénaturé. Traitez les marques résiduelles

avec un agent de blanchiment.

Vin rouge : faites tremper dans de l'eau et un

produit nettoyant. Rincez et traitez avec de l'aci-

de acétique ou citrique, puis rincez. Traitez les

marques résiduelles avec un agent de blanchi-

Encre : en fonction du type d'encre, imbibez le

puis d'acide acétique ; traitez

les marques résiduelles sur les tissus blancs

avec un agent de blanchiment et rincez.

Cambouis - goudron : étalez un peu de beur-

re frais sur la tache, laissez reposer puis tam-

ponnez avec de l'essence de térébenthine.

Les fabricants de lessive indiquent sur les em-

ballages la quantité de lessive à utiliser selon la

charge de linge. Conformez-vous aux doses et

aux instructions préconisées sur les emballages.

2) ne pas utiliser d'acétone sur de la soie artificielle,

www.zanussi.comBien qu'ils soient biodégradables, les déter-

gents contiennent des substances qui, lors-

qu'elles sont utilisées en grandes quantités,

peuvent bouleverser le fragile équilibre de la na-

Le choix de la lessive dépend du type de textile

(délicats, lainages, coton, etc.), de la couleur, de

la température de lavage et du degré de salis-

Toutes les marques de lessives courantes ven-

dues dans le commerce peuvent être utilisées

• lessives en poudre pour tous les types de

• lessives en poudre pour les tissus délicats

(60°C max) et les lainages

• lessives liquides, de préférence pour les pro-

grammes de lavage à températures peu éle-

vées (60°C max.) pour tous les types de tis-

sus, ou lessives spéciales pour les lainages

La lessive et les additifs doivent être versés

dans les compartiments correspondants de la

boîte à produits avant le démarrage du pro-

Pour les lessives liquides, sélectionnez un pro-

gramme sans prélavage.

L'appareil comprend un système de recircula-

tion qui permet une utilisation optimale des les-

Conformez-vous aux doses préconisées par le

fabricant sans dépasser le niveau «MAX»

Dosage des produits lessiviels et additifs

Le type et la quantité de lessive à utiliser varie

en fonction de la charge de linge à laver, du ty-

pe de textile, du degré de salissure et de la du-

Suivez les instructions du fabricant concernant

les quantités à utiliser.

Utilisez moins de lessive si :

• vous lavez peu de linge

• le linge n'est pas très sale

• vous constatez qu'il y a trop de mousse pen-

Degrés de dureté de l'eau

L'eau a plusieurs degrés de dureté. Vous ob-

tiendrez le degré de dureté de votre eau en

contactant la compagnie de distribution d'eau

de votre région ou tout autre service compétent.

En cas de dureté d'eau moyenne ou élevée,

nous recommandons d'ajouter de l'adoucissant

en suivant les instructions du fabricant. Si le de-

gré de dureté de l'eau est peu élevé, adaptez la

quantité de lessive.

www.zanussi.comProgrammes de lavage

Température maximale et minimale - Description du

Lavage principal - Rinçages

Vitesse d'essorage maximale de 1400 tr/min

Charge max. 8 kg - Charge réduite 4 kg

Coton blanc et couleurs (articles normalement sales).

Lavage principal - Rinçages

Vitesse d'essorage maximale de 900 tr/min

Charge max. 3,5 kg - Charge réduite 2 kg

Textiles synthétiques ou mixtes : sous-vêtements, vê-

tements de couleur, chemises irrétrécissables, chemisiers.

Lavage principal - Rinçages

Vitesse d'essorage maximale de 700 tr/min

Charge max. 3,5 kg - Charge réduite 2 kg

Textiles délicats : acrylique, viscose, polyester.

Vitesse d'essorage maximale de 900 tr/min

Programme spécial pour le linge délicat portant le symbole

« Lavage à la main ».

Température maximale et minimale - Description du

Vitesse d'essorage maximale de 900 tr/min

Programme de lavage pour la laine lavable en machine ainsi

que pour les lainages lavables à la main et les textiles déli-

cats. Remarque : Un vêtement seul ou un article volumi-

neux peut déséquilibrer l'appareil. Si l'appareil n'effectue

pas la dernière phase d'essorage, ajoutez du linge, répar-

tissez-le manuellement, puis sélectionnez le programme

Vitesse d'essorage maximale de 1200 tr/min

Avec ce programme, il est possible de laver des articles en

jean tels que pantalons, chemises ou vestes, mais aussi

des articles en jersey réalisés avec des matières haute

technologie. (L'option Rinçage plus est automatiquement

Prélavage - Trempage pendant environ 40 minutes - Arrêt avec de l'eau dans la cuve

Programme spécial pour le linge très sale. La machine effectue un trempage à 30 °C.

À la fin du trempage, le lave-linge s'arrête automatiquement et l'eau reste dans la cu-

Avant de démarrer un nouveau cycle de lavage, il est nécessaire de vidanger l'eau

• Vidange uniquement : tournez le sélecteur sur le programme de vidange (puis

appuyez sur la touche Départ).

• Vidange et essorage : tournez le sélecteur sur le programme d'essorage, rédui-

sez la vitesse d'essorage en appuyant sur la touche correspondante, puis appuyez

sur la touche Départ.

Attention ! Ce programme ne peut pas être utilisé pour les tissus très délicats tels

que la soie ou la laine. Versez du produit de lavage dans le compartiment approprié

pour le programme de trempage. À la fin du trempage (et après avoir vidangé l'eau),

vous pouvez sélectionner le programme de lavage (tournez d'abord le sélecteur de

, puis sur le programme souhaité et enfin appuyez sur la touche

Température maximale et minimale - Description du

Vitesse d'essorage maximale de 1400 tr/min

Avec ce programme, il est possible de rincer et d'essorer

des vêtements en coton ayant été préalablement lavés à la

main. Le lave-linge effectue 3 rinçages, suivis d'un dernier

long essorage. La vitesse d'essorage peut être réduite.

Pour évacuer l'eau du dernier rinçage des programmes/op-

tions qui prennent fin avec de l'eau dans la cuve.

ESSORAGE Vidange et essorage long

Vitesse d'essorage maximale de 1400 tr/min

Essorage séparé pour les vêtements lavés à la main et

après les programmes prenant fin avec de l'eau dans la cu-

ve. Vous pouvez choisir la vitesse d'essorage en appuyant

sur la touche correspondante afin de l'adapter aux textiles à

= ARRÊT Pour annuler le programme en cours ou éteindre l'appareil.

1) Programmes standard pour les valeurs de consommation de l'étiquette énergétique

Conformément à la norme 1061/2010, les programmes « KATOEN/COTON

» avec option « ECO » et

» avec option « ECO » sont respectivement le « programme standard à 60 °C pour

le coton » et le « programme standard à 40 °C pour le coton ». Ce sont les programmes les plus économes en

termes de consommation d'eau et d'électricité pour laver du linge en coton normalement sale.

La température de l'eau de la phase de lavage peut différer de la température indiquée pour le programme

2) Cette option n'est pas compatible avec des températures de lavage inférieures à 40 °C.

3) Si vous sélectionnez l'option SUPERSNEL/RAPIDE, nous vous conseillons de réduire la charge maximale

comme indiqué. Il est possible de charger l'appareil au maximum, mais les résultats de lavage ne seront pas

aussi satisfaisants.

4) N'utilisez pas de produits de lavage liquides pour une phase de PRÉLAVAGE.

Entretien et nettoyage

Avertissement Vous devez

DÉBRANCHER l'appareil de l'alimentation

électrique avant toute opération de nettoyage

Détartrage de l'appareil

L'eau du robinet contient du calcaire. Toutefois,

il n'est généralement pas nécessaire de détar-

trer l'appareil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit

www.zanussi.comspécifique qui n'est pas corrosif, spécialement

conçu pour les lave-linge, que vous pourrez

vous procurer dans le commerce. Respectez le

dosage indiqué sur l'emballage.

Nettoyage de la carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et sé-

Nettoyage du bac à produits

Les compartiments à lessive et à produits addi-

tifs doivent faire l'objet d'un nettoyage régulier.

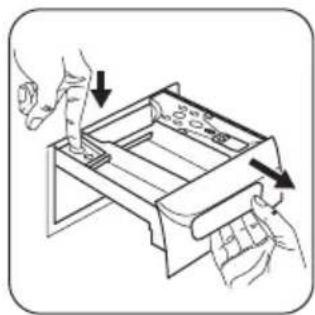

M A X Sortez la boîte de son

logement en appuyant

sur le taquet de sécu-

rité, et tirez-la vers

vous pour la libérer.

courante pour élimi-

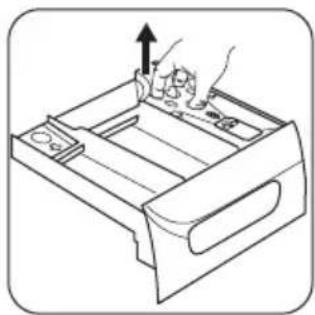

MAX Pour faciliter le net-

toyage, la partie su-

périeure du comparti-

ment réservé à l'addi-

tif doit être enlevée.

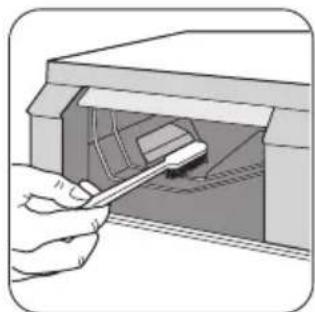

Nettoyage du logement de la boîte à

Après avoir sorti la

boîte à produits, utili-

sez une petite brosse

pour enlever les rési-

dus de lessive qui se

sont incrustés dans la

partie inférieure et su-

périeure du logement.

Remettez le tiroir en place et lancez le pro-

gramme de rinçage sans introduire de vête-

ments dans le tambour.

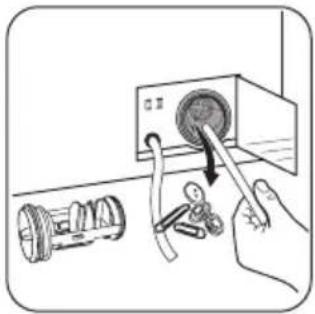

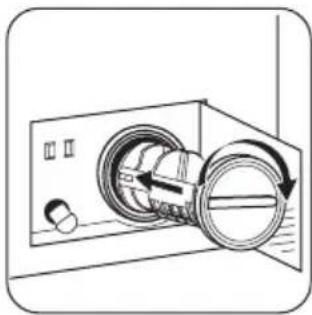

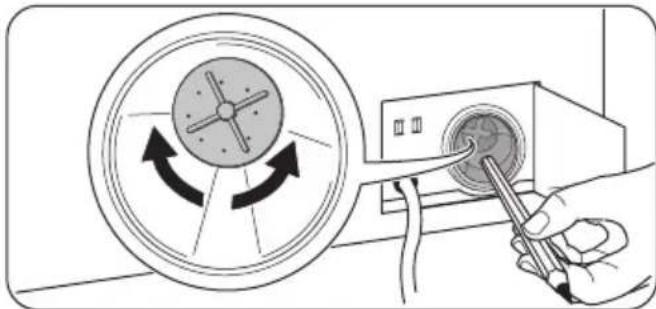

Nettoyage de la pompe

La pompe doit être contrôlée régulièrement et

• l'appareil ne vidange pas ou n’essore pas ;

• l'appareil fait un bruit inhabituel pendant la vi-

dange en raison d'un blocage de la pompe

par des objets tels que des épingles de sûre-

té, pièces de monnaie, etc. ;

• un problème de vidange est détecté (pour

plus de détails, reportez-vous au chapitre

« Que faire si... »).

Avertissement Avant d'ouvrir le volet de

la pompe, mettez l'appareil à l'arrêt et

débranchez-le de la prise.

Procédez comme suit :

• Débranchez l'appareil électriquement.

• Si nécessaire, attendez que l’eau refroidisse.

Ouvrez le volet de la

sur le sol à proximité

de la pompe pour re-

cueillir l'eau qui pour-

rait éventuellement en

Sortez le petit tuyau

siège, placez-le dans

le récipient et enlevez

Quand l’eau ne sort plus, dévissez et enlevez

le couvercle de la pompe en le tournant dans

le sens inverse des aiguilles d'une montre puis

retirez le filtre. Utilisez des pinces si besoin

est. Conservez toujours à portée de main un

chiffon pour essuyer l’eau qui s’écoule de la

pompe lors du retrait du couvercle.

Nettoyez le filtre sous l'eau courante pour éli-

miner toute trace de peluches.

www.zanussi.comEnlevez les corps

étrangers et les pelu-

ches du filtre et de la

turbine de la pompe.

Vérifiez attentivement que la turbine de la

pompe tourne (elle tourne par à-coups). Si

elle ne tourne pas, veuillez contacter votre

service après-vente.

Replacez le bouchon sur le petit tuyau d’éva-

cuation et remettez-le en place.

Replacez le filtre dans

la pompe en l'insérant

les glissières prévues

à cet effet. Vissez fer-

tournant dans le sens

Attention Lorsque l’appareil fonctionne et

selon le programme sélectionné, la pompe

peut contenir de l’eau chaude.

Ne retirez jamais le couvercle de la pompe

pendant un cycle de lavage ; attendez toujours

que le cycle soit terminé et que l’appareil soit

vide. Lors de la remise en place du couvercle,

refixez-le avec soin pour éviter une fuite et

empêcher les enfants de le retirer.

Nettoyage des filtres du tuyau d'arrivée

Important Si vous remarquez que l'appareil

n'est pas approvisionné en eau, met du temps à

se remplir, que la touche de départ clignote en

jaune ou qu'un message d'alarme s'affiche (si

l'affichage est disponible) (pour plus

d'informations, voir le chapitre « En cas

d'anomalie de fonctionnement ») les filtres sont

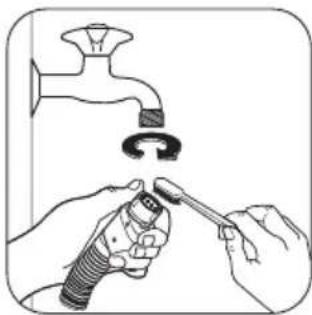

Pour nettoyer les filtres du tuyau d'arrivée

• Nettoyez le filtre du

tuyau à l'aide d'une

• Revissez correctement le tuyau sur le robi-

net. Vérifiez le raccordement.

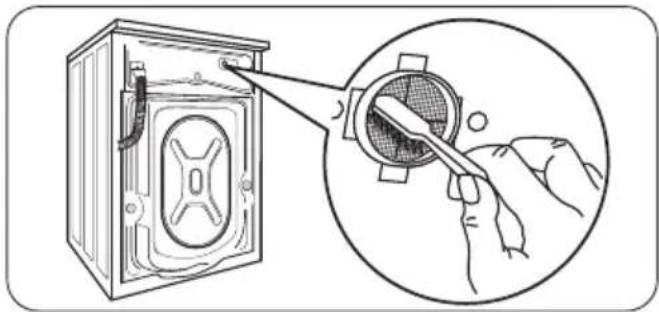

• Dévissez le tuyau de l'appareil. Conservez à

portée de main un chiffon pour essuyer

l'eau qui s'écoule de la pompe.

• Nettoyez le filtre du robinet à l'aide d'une

petite brosse dure ou d'un chiffon.

• Revissez le tuyau sur l'appareil et vérifiez le

• Ouvrez le robinet d'arrivée d'eau.

Précautions contre le gel

Si votre appareil est exposé à des températures

inférieures à 0°C, prenez les précautions sui-

• Fermez le robinet d'arrivée d'eau.

• Dévissez l'embout du tuyau d'arrivée.

• Placez l'extrémité du petit tuyau d'évacuation

et du tuyau d'arrivée d'eau dans une cuvette

placée au sol, et laissez l'eau s'écouler.

• Revissez le tuyau d'arrivée d'eau au robinet et

remettez le tuyau d'évacuation à sa place,

après l'avoir bouché.

• Pour faire fonctionner de nouveau votre ap-

pareil, assurez-vous qu'il est installé dans un

local où la température est supérieure à 0°C.

Si l'appareil ne vidange pas, procédez de la fa-

çon suivante pour évacuer l'eau :

• débranchez l'appareil ;

• Fermez le robinet d'arrivée d'eau ;

• si nécessaire, attendez que l'eau refroidisse ;

• ouvrez le volet de la pompe ;

• posez un récipient sur le sol, sortez et placez

l'extrémité du petit tuyau d'évacuation dans le

récipient. Enlevez le bouchon. L'eau s'écoule-

ra par gravité dans le récipient. Lorsque le ré-

cipient est plein, rebouchez le tuyau. Videz le

récipient. Répétez l'opération jusqu'à ce que

l'eau cesse de sortir ;

• nettoyez la pompe si nécessaire, comme dé-

• remettez le petit tuyau d'évacuation à sa pla-

ce après l'avoir bouché ;

• vissez le couvercle de la pompe et fermez le

Important Chaque fois que l'eau est évacuée

au moyen du petit tuyau d'évacuation, vous

devez verser 2 litres d'eau dans le compartiment

de lavage de la boîte à produits et sélectionner

le programme vidange. Cela activera l'éco

clapet, évitant qu'une certaine quantité de

lessive reste inutilisée lors du prochain lavage.

En cas d'anomalie de fonctionnement

Certaines anomalies résultent d'un manque

d'entretien ou d'opérations incorrectes et peu-

vent être résolues sans faire appel à un techni-

cien. Nous vous recommandons de faire les vé-

rifications suivantes sur votre lave-linge avant

d'appeler votre service après-vente.

En cours de fonctionnement, il est possible que

le voyant rouge de la touche 5 clignote, qu'un

des codes d'alarme suivants s'affiche et que

des signaux sonores retentissent toutes les 20

secondes pour indiquer une anomalie :

: problème d'arrivée d'eau.

: problème d'évacuation d'eau.

Une fois le problème résolu, appuyez sur la tou-

che 5 pour redémarrer le programme. Si le pro-

blème persiste malgré toutes les vérifications,

contactez votre service après-vente.

www.zanussi.comProblème Cause possible/Solution

L’appareil ne démarre pas :

Le hublot n'est pas fermé.

• Fermez bien le hublot.

La fiche de l'appareil n'est pas correctement insérée dans la prise de

• Insérez la fiche dans la prise de courant.

La prise n'est pas alimentée.

• Vérifiez votre installation électrique domestique.

Le fusible de l'installation électrique a grillé.

• Remplacez le fusible.

Le sélecteur de programme n'a pas été positionné correctement et la

touche 5 n'a pas été enclenchée.

• Tournez le sélecteur de programme et appuyez de nouveau sur la tou-

Le départ différé a été sélectionné.

• Si le linge doit être lavé immédiatement, annulez le départ différé.

La sécurité enfants a été activée.

• Désactivez la sécurité enfants.

L'appareil n'est pas alimenté

Le robinet d'arrivée d'eau est fermé.

• Ouvrez le robinet d'eau.

Le tuyau d'arrivée d'eau est écrasé ou plié.

• Vérifiez le raccordement du tuyau d'arrivée d'eau.

Le filtre du tuyau d'arrivée d'eau ou de la vanne d'admission est obstrué.

• Nettoyez les filtres du tuyau d'arrivée d'eau. (Pour plus d'informations,

reportez-vous au chapitre « Nettoyage des filtres du tuyau d'arrivée

Le hublot n'est pas fermé correctement.

• Fermez bien le hublot.

L'appareil ne se vidange pas

et/ou n'essore pas :

Le tuyau de vidange est écrasé ou plié.

• Vérifiez le raccordement du tuyau de vidange.

Le filtre de vidange est obstrué.

• Nettoyez le filtre de vidange.

Vous avez sélectionné une option ou un programme qui prévoit de garder

l'eau dans la cuve à la fin du programme ou qui élimine les phases d'es-

• Sélectionnez le programme de vidange ou d'essorage.

Le linge n'est pas réparti correctement dans le tambour.

• Répartissez le linge dans le tambour.

www.zanussi.comProblème Cause possible/Solution

Il y a de l'eau au pied de l’ap-

Vous avez utilisé trop de produit de lavage ou un produit de lavage qui

n'est pas adapté au lavage en machine (trop de mousse).

• Réduisez la quantité de produit de lavage ou utilisez un autre produit.

Vérifiez l'absence de fuite au niveau des raccordements des tuyaux d'arri-

vée d'eau. Il n'est pas toujours facile de voir si de l'eau s'écoule le long

d'un tuyau ; vérifiez s'il est mouillé.

• Vérifiez le raccordement du tuyau d'arrivée d'eau.

Le tuyau de vidange ou d'arrivée d'eau est endommagé.

• Remplacez-le par un neuf.

Le bouchon du tuyau d'évacuation d'urgence n'a pas été remis en place

ou le filtre n'a pas été revissé correctement après son nettoyage.

• Replacez le bouchon du tuyau d'évacuation d'urgence sur le filtre ou

vissez le filtre à fond.

Les résultats de lavage ne

sont pas satisfaisants :

Vous avez utilisé trop peu de produit de lavage ou un produit de lavage

qui ne convient pas au lavage en machine.

• Augmentez la quantité de produit de lavage ou utilisez-en un autre

Les taches tenaces n'ont pas été préalablement traitées.

• Utilisez des produits du commerce pour traiter les taches tenaces.

Vous avez sélectionné une température de lavage inadaptée.

• Vérifiez que vous avez sélectionné la bonne température.

Charge de linge excessive.

• Réduisez la charge de linge.

Le hublot ne s'ouvre pas :

Le programme n'est pas terminé.

• Attendez la fin du cycle de lavage.

Le dispositif de verrouillage du hublot n'est pas désactivé.

• Attendez que le voyant 4 s'éteigne.

Il y a de l'eau dans le tambour.

• Sélectionnez le programme de vidange ou d'essorage pour évacuer

L'appareil vibre ou est bruy-

Vous n'avez pas retiré l'emballage et les boulons de transport.

• Vérifiez la bonne installation de l'appareil.

Vous n'avez pas réglé les pieds

• Vérifiez que l'appareil est de niveau.

Le linge n'est pas réparti correctement dans le tambour.

• Répartissez le linge dans le tambour.

Il y a peut-être trop peu de linge dans le tambour.

www.zanussi.comProblème Cause possible/Solution

L'essorage démarre tardive-

ment ou l'appareil n'essore

Le dispositif de sécurité anti-balourd électronique s'est activé car le linge

n'est pas bien réparti dans le tambour. Pour répartir le linge, le tambour

effectue des rotations en sens inverse. Cela peut se produire à plusieurs

reprises, jusqu'à ce qu'il n'y ait plus de balourd. L'appareil reprendra alors

normalement l'essorage. Cependant, si au bout de 10 minutes la charge

n'est toujours pas correctement répartie dans le tambour, l'essorage final

n'a pas lieu. Dans ce cas, répartissez la charge manuellement, puis sélec-

tionnez le programme d'essorage.

• Répartissez le linge dans le tambour.

La charge est trop légère.

• Ajoutez d'autres articles, répartissez la charge manuellement, puis sé-

lectionnez le programme d'essorage.

L'appareil fait un bruit inhabi-

L'appareil est équipé d'un moteur qui, par rapport aux moteurs tradition-

nels, émet un bruit particulier. Ce nouveau moteur permet, lors de l'esso-

rage, un démarrage en douceur et une répartition plus uniforme du linge

dans le tambour, ainsi qu'une stabilité accrue de l'appareil.

On ne voit pas d'eau dans le

Les appareils fabriqués selon des technologies modernes fonctionnent

de façon beaucoup plus économique, en utilisant moins d'eau que les

anciens modèles, sans que cela n'affecte leurs performances.

S'il n'est pas possible de remédier à l'anomalie

ou de la localiser, contactez votre service

après-vente. En appelant un service après-ven-

te, indiquez-lui le modèle, le numéro de série et

de produit et la date d'achat de l'appareil : le

centre aura besoin de ces informations.

. ... ... ... Caractéristiques techniques

Profondeur (dimensions hors-tout)

Branchement électrique

Tension - Puissance totale - Fu-

Les informations concernant le branchement électrique figurent sur la

plaque signalétique apposée sur le bord intérieur de la porte de l'appa-

Pression de l'arrivée d'eau Minimale

1) Charge maximale, conformément à la norme EN60456.

www.zanussi.comValeurs de consommation

Les données de ce tableau sont approximatives. Les données peuvent différer pour différentes

raisons : la quantité et le type de linge, la température ambiante ou de l'eau.

Mode « Éteint » (W) Mode « Veille » (W)

Les informations fournies dans les tableaux ci-dessus sont conformes à la directive d'application 2009/125/

EC de la réglementation 1015/2010 de la commission européenne.

Avant la première utilisation de l'appareil, il est

impératif d'enlever les dispositifs de sécurité et

l'emballage mis en place pour le transport.

Conservez ces dispositifs de sécurité ; ils de-

vront être remontés pour tout autre transport de

www.zanussi.comAprès avoir enlevé les

protections de trans-

soin l'appareil sur la

partie arrière pour re-

tirer le bloc en poly-

styrène qui constitue

le socle de l'emballa-

Retirez le câble d'ali-

mentation électrique

et le tuyau des sup-

ports placés à l'arrière

Enlevez avec soin les

goujons en plastique

enlevez le bloc en po-

lystyrène fixé sur le

joint du hublot ainsi

que tous les objets se

trouvant à l'intérieur

centrale supérieure et

correspondants, pla-

cés à l'intérieur de

l'enveloppe contenant

la notice d'utilisation.

Placez l'appareil sur un sol plat et dur. Veillez à

ce que la circulation d'air autour de l'appareil ne

soit pas entravée par des moquettes, tapis etc.

Veillez à ce que l'appareil ne touche pas le mur

ou les autres meubles de la cuisine. Procédez à

la mise à niveau de l'appareil en relevant ou en

abaissant les pieds. La vis autobloquante des

pieds peut rendre leur réglage difficile, mais le

lave-linge DOIT être à niveau et bien calé.

Utilisez une clé pour ajuster le cas échéant.

Une mise à niveau correcte évite les vibrations,

le bruit ou des déplacements de l'appareil au

cours de son fonctionnement. Ne placez jamais

de cales en carton, en bois ou autre sous l'ap-

pareil pour compenser l'irrégularité du sol.

Le cas échéant, véri-

fiez le niveau avec un

Kit de pieds en caoutchouc (4055126249)

Disponible auprès de votre magasin vendeur.

Les pieds en caoutchouc sont particulièrement

recommandés sur les sols en parquet flottant,

les sols en bois et les sols glissants.

Montez les pieds en caoutchouc afin d'éviter les

vibrations, les bruits et le déplacement de l'ap-

pareil pendant son fonctionnement.

Lisez attentivement la notice fournie avec le kit.

www.zanussi.comArrivée d'eau

• Cet appareil est conçu pour être raccor-

• Si le branchement se fait sur des tuyau-

teries neuves ou qui n'ont pas servi de-

puis longtemps, il est préférable de faire

couler une certaine quantité d'eau avant

de mettre en place le tuyau de remplis-

sage. De cette façon, on évitera que des

débris ne n'accumulent à l'intérieur des

• N’utilisez jamais pour le raccordement

un tuyau déjà utilisé précédemment.

Le tuyau d'arrivée d'eau est fourni avec l'appareil

et se trouve dans le tambour.

Ouvrez le hublot et sortez le tuyau d’arrivée

Branchez le tuyau avec le raccord coudé à

l'appareil. Ne raccordez jamais le tuyau d'arri-

vée d'eau verticalement. Orientez le tuyau en

angle vers la direction (droite ou gauche) du

robinet d'arrivée d'eau.

Ajustez correctement le tuyau en dévissant la

Vissez le raccord du

tuyau d'alimentation

sur le filetage du robi-

• Après avoir positionné le tuyau d'alimenta-

tion, veillez à revisser correctement les ba-

gues de serrage pour éviter toute fuite.

• Le tuyau d'alimentation ne doit pas être ral-

longé. S'il est trop court et que vous ne

souhaitez pas déplacer le robinet, vous de-

vrez acheter un nouveau tuyau plus long,

conçu pour ce type d'utilisation.

Dispositif d'arrêt de l'eau

A Le tuyau d'alimentation est équipé d'un dispo-

sitif d'arrêt qui protège contre les dégâts des

eaux dus à des fuites dans le tuyau causées

par le vieillissement naturel du tuyau. Ce dé-

faut est signalé par l'apparition d'un secteur

rouge dans la fenêtre « A ». Dans ce cas, fer-

mez le robinet d'arrivée d'eau et appelez le

service après-vente pour remplacer le tuyau.

L'extrémité du tuyau de vidange peut être posi-

tionnée de trois façons :

Dans ce cas, assurez-vous que l'extrémité du

tuyau ne peut pas se décrocher pendant la vi-

dange de l'appareil. Pour cela, vous pouvez

l'attacher au robinet avec une ficelle ou le fixer

www.zanussi.comDans l'embranchement d'un conduit de

vidange. Cet embranchement doit se trouver

au-dessus du siphon pour que la courbure du

tuyau soit à 60 cm minimum au-dessus du sol.

Directement dans un conduit d'évacua-

tion à une hauteur située entre 60 cm et

90 cm. L'extrémité du tuyau de vidange doit

toujours être ventilée, c'est-à-dire que le dia-

mètre intérieur du conduit d'évacuation doit

être plus grand que le diamètre extérieur du

tuyau de vidange. Le tuyau de vidange ne doit

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole .

Déposez les emballages dans les conteneurs

Contribuez à la protection de l'environnement et

à votre sécurité, recyclez vos produits

électriques et électroniques. Ne jetez pas les

appareils portant le symbole

ménagères. Emmenez un tel produit dans votre

centre local de recyclage ou contactez vos

services municipaux.

Matériaux d'emballage

Tous les matériaux marqués du symbole

Vous pouvez les déposer dans des conteneurs

de collecte adaptés pour qu'ils puissent être re-

Conseils écologiques

Pour réaliser des économies d'eau et d'énergie,

et ainsi contribuer à la protection de l'environne-

ment, nous vous recommandons de respecter

les conseils suivants :

• Le linge normalement sale ne nécessite pas

de prélavage : vous réaliserez des économies

de lessive, d'eau et de temps (l'environne-

ment s'en trouvera également protégé !).

• L'appareil fonctionne de manière plus écono-

mique s'il est rempli à pleine capacité en veil-

lant toutefois à ne pas surcharger le tambour.

• Les taches et les petites salissures peuvent

être éliminées au moyen d'un pré-traitement

adéquat ; le linge peut alors être lavé à une

température plus basse.

• Dosez la lessive en fonction de la dureté de

l'eau, du degré de salissure des articles ainsi

que de la charge de linge à laver.
