TC2TILT - Accessoire de projecteur VISION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support motorisé encastrable pour projecteur
Marque	Vision
Modèle	TC2TILT
Dimensions (L x l x H)	164 x 145 x 200 mm
Diamètre externe	240 mm
Diamètre de découpe requis	220 à 226 mm
Poids	3,7 kg
Couleur	Noir
Matériau de la surface supérieure	Aluminium noir poli
Alimentation électrique	100-240 V CA, 50/60 Hz
Sortie d'alimentation	12 V CC, 1000 mA, 12 W
Courant moteur (montée)	0,7 A
Courant moteur (descente)	0,45 A
Fonctions principales	Montée et descente motorisées, bouton tactile UP/DOWN, sécurité anti-pincement et anti-obstacle, modules interchangeables (VGA, Ethernet, etc.)
Épaisseur de table maximale	110 mm
Accessoires inclus	Câbles d'alimentation IEC Euro et UK (1,8 m), gabarit de découpe, oreilles de montage, modules d'alimentation (UK et UE), modules VGA, module Ethernet RJ45, module Twin-RJ45, module vierge
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de liquides ou produits abrasifs.
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique) ; ne pas exposer à la pluie ou à l'humidité ; ne pas placer d'objets contenant des liquides sur le produit.
Pièces détachées et réparabilité	Modules amovibles (VGA, Ethernet, etc.) ; réparation par un service qualifié. Garantie 2 ans.

FOIRE AUX QUESTIONS - TC2TILT VISION

Que faire si le moteur s'arrête à mi-chemin ou ne monte pas ?

Vérifiez qu'aucun câble ou objet n'obstrue le passage derrière ou devant les modules. Assurez-vous que les câbles ne sont pas trop tendus et ne gênent pas les mouvements des composants. Si le problème persiste, coupez l'alimentation et contactez le service après-vente.

La plaque frontale ne se ferme pas complètement, que faire ?

Pour réétalonner le moteur, sectionnez puis rétablissez l'alimentation du produit. Si le défaut persiste, vérifiez l'absence d'obstruction.

Le moteur émet un bruit anormal, comment réagir ?

Vérifiez qu'aucune obstruction n'empêche le déplacement des composants mobiles. Si le bruit persiste, débranchez l'appareil et contactez le service après-vente.

Quel diamètre de perçage est nécessaire pour installer le TC2TILT ?

Le diamètre de l'orifice doit être compris entre 220 et 226 mm. Utilisez de préférence une scie-cloche de 220 mm. Attention aux câbles sous la table lors de la découpe.

Quelle est l'épaisseur de table maximale supportée ?

Le système Techconnect Tilt peut s'adapter à des tables d'une épaisseur maximale de 110 mm.

Quels accessoires sont livrés avec le TC2TILT ?

L'emballage contient : câbles d'alimentation IEC Euro et UK (1,8 m), gabarit de découpe, oreilles de montage, modules d'alimentation UK et UE, modules VGA, module Ethernet RJ45, module Twin-RJ45 et un module vierge.

Comment installer les modules sur le châssis ?

Passez les câbles dans l'orifice de la plaque frontale, raccordez-les aux modules, puis fixez chaque module sur le châssis à l'aide des vis M3. Pour le module VGA, utilisez le serre-câble intégré.

Quelles sont les précautions de sécurité importantes ?

Ne pas ouvrir le boîtier (risque d'électrocution). Ne pas exposer à la pluie ou à l'humidité. Débranchez avant nettoyage. Ne placez aucun récipient contenant du liquide sur ou à proximité du produit.

Comment nettoyer le TC2TILT ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides, de solvants ou de produits abrasifs.

Quelle est la durée de la garantie ?

Ce produit bénéficie d'une garantie de 2 ans à compter de la date d'achat, réservée à l'acheteur initial. Elle couvre les pièces défectueuses. Pour toute réclamation, contactez votre revendeur.

MODE D'EMPLOI TC2TILT VISION

Félicitations, you venez d'acquerir le Techconnect Tilt Vision. Afin d'obtenir la meilleure performance possible, assurez-vous de vous conformer aux instructions fournies dans le guide de l'utilisateur. Une version électronique du guide et des informations complémentaires sont disponibles sur notre site: www.visionaudiovisual.com

CONFORMITE

Le produit décrit dans ce guide est en conformité avec les exigences RoHS (directive de l'UE 2002/95/EC), et la WEEE (directive UE 2002/96/EC). Les certifi cats de validation, rapports SGS y compris, sont disponibles sur demande. Le produit devra être returné sur le lieu d'achat depuis la fin de son utilisation à but de recyclage.

AVERTISSEMENTS

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'OUVREZ PAS LE PANNEAU ARRIÈRE OU LE CAPOT DE L'APPAREIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÉTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÉS D'UN SERVICE DE MAINTENANCE QUALIFIÉ.

L'éclair fluché au centre d'un triangle équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Vision est l'un des partenaires du système de certification produit TUV SUD. Toutes les certifications pertinentes sont fournies par TUV. Tous les produits sont conçus et importés dans l'UE par Vision, qui est une propriété exclusive de Computer 2000 Distribution Ltd., enregistrée au Royaume-Uni n° 01691472 Hampshire House, Wade Road, Basingstoke, Hampshire RG24 8NE

UTILISEZ UNIQUEMENT LES PRISES DE TENSION ALTERNATIVE

La connection de l'unité à une prise de puissance supérieure peut entraîner des risques d'incendie.

MANIEZ LE CORDON D'ALIMENTATION AVEC PRUDENCE

Ne déconnectez pas la prise en tirant sur le cordon, toujours tirer sur la prise elle-même, sinon vous risquez de l'endommager. Si vous n'avez pas l'intention d'utiliser votre unité pendant un certain moment, débranchez la. Ne placez pas d'objets lourds sur le cordon. Ne faîtes pas de noeuds dans le cordon, cela l'endommagerait et risquerait de provoquer un court-circuit avec risque d'incendie.

LIEU D'INSTALLATION

Ne pas installer le produit dans les cas suivants :

• Un endroit humide.
• Un endroit exposé à la lumière directe ou pres de sources de chaleur.
• Un endroit extrémement froid.
• Un endroit fortement ventilé ou poussiereux.
• Un endroit faiblement ventilé.

Éviter toute fuite ou projection de liquide sur le produit. NE PAS PLACER D'OBJETS CONTENANT DES LIQUIDES SUR OU À PROXIMATE DU PRODUIT!

DéPLACEMENT DE L'UNITE

Avant de déplacer l'unité, voirlez à bien débrancher la prise et déconnectez les cables la reliant aux autres unités.

SIGNES D'AVERTISSEMENT

En cas d'odeur ou de fumée anormale, eteindre immediatement le produit et debrancher le cordon d'alimentation. Contacter le concessionnaire ou Vision.

L'EMBALLAGE

Conservez tout emballage, il vous sera utile en cas de renvoi de l'unité pour réparation eventuelle. SI L'UNITE EST ENDOMMAGEE LORS DU RENVOI, LA GARANTIE NE SERA PAS VALIDE.

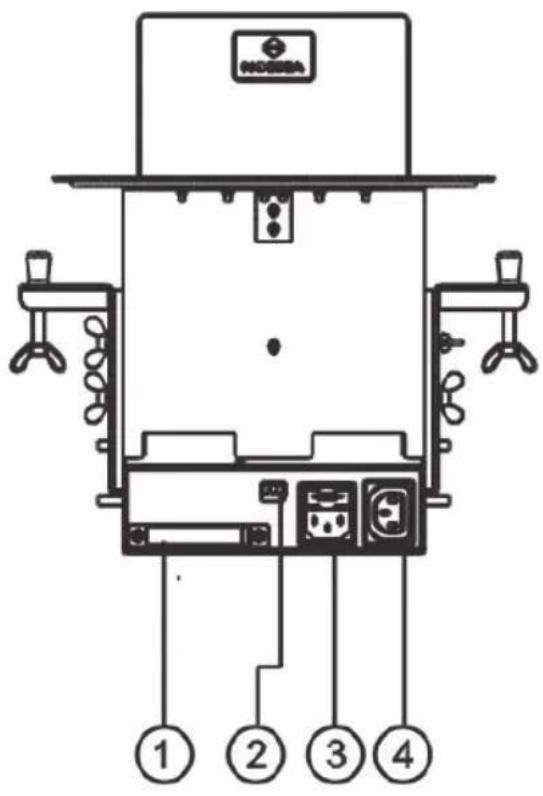

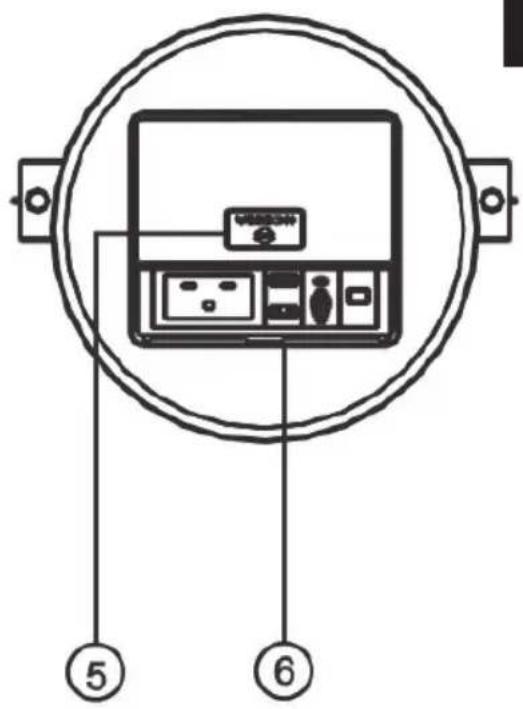

SCHEMA D'ENSEMBLE CHASSIS

1. Serre-cables
2. Prise d'alimentation moteur
3. Prise de sortie CA 220 V (fournit l'alimentation en boucle du module sur la plaque frontale)

1. Prise d'entrée CA 220 V
2. Bouton tactile UP/DOWN
3. Plaque frontale

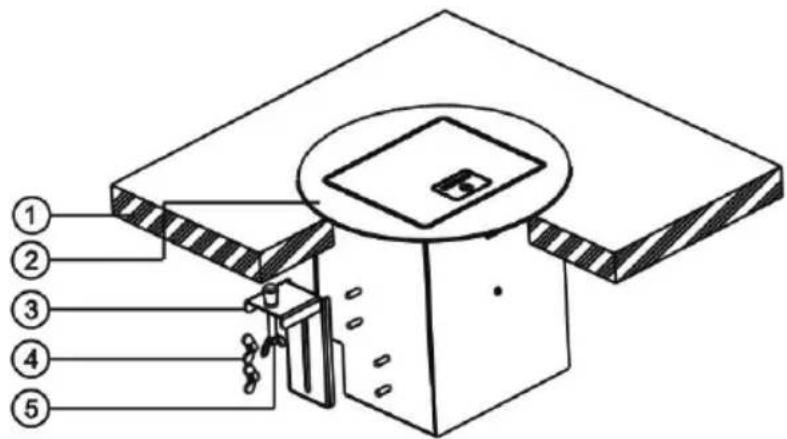

INSTRUCTIONS D'INSTALLATION

1. Table
2. Techconnect Tilt
3. Pinces de fixation
4. 2écrous à oreilles M5
5. Ecrou à oreilles M6

Installation du produit :

1. Emplacement. Généralement au centre exact de la table en vue d'un accès aisé de tous les utilisateurs.
2. Pratiquer un orifice au centre de la table. Le diamètre de l'orifice doit être compris entre 220 et 226 mm. Pour un résultat optimal, utiliser une scie-cloche de 220 mm s'adaptant sur le mandrin d'une perceuse électrique de type courant. En alternative, utiliser une scie sauteuse ou une scie à main et fixer dans ce cas le gabarit de découvert sur la surface de la table pour l'utiliser comme guide de coupe. Attention aux cables d'alimentation placés sous la surface de la table lors de la découvert. Le système de montage Techconnect Tilt peut s'adapter à des tables d'une épaissur maximale de 110 mm.
3. Retirer l'écrou à oreilles M5 (4) du Techconnect Tilt et l'introduire avec précaution par le haut de l'orifice pratique.
4. Maintenir la pince de fixation contre la partie inférieure de la table et bien serrer les 2 écrous à oreilles M5 (4). Répéter l'opération de l'autre côté. Serrer ensuite l'écrou à oreille M6 (5) pour fixer solidement le Techconnect Tilt à la table.
5. Alimenter le produit et utiliser le bouton UP/DOWN place sur la surface supérieure pour diriger la plaque frontale en position UP.

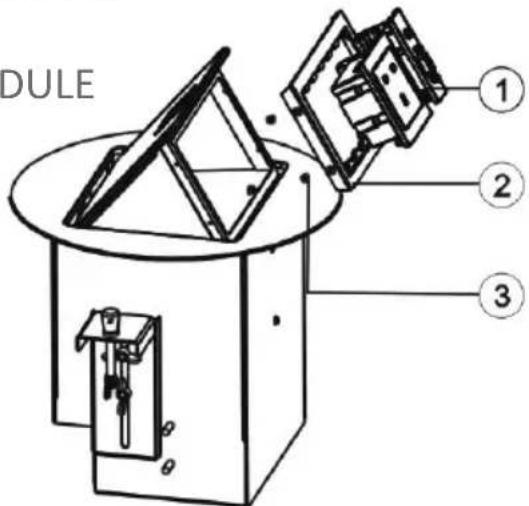

INSTALLATION DU MODULE

1. Modules Techconnect
2. Chassis Techconnect
3. Vis à tête fraîée M3

Pour le montage de la plaque frontale, proceder comme suit :

1. Faire monter les cables à travers l'orifice de la plaque frontale.
2. Raccorder les cables à chaque module. Le module VGA est équipé d'un serre-cable intégré. Àpres avoir raccardé le cable, fixer la pince au moyen d'un tournevis. Cette précaution évitera toute contrainte sur la jointure.
3. Fixer tous les modules sur le chassin.

Pour éjecter les modules, oter les vis M3 de chaque côté du chassis. Retirer ensuite le chassis pour permettre l'éjection des modules à l'arrête.

Le Techconnect Tilt est prét à l'utilisation. 5. Alimenter le produit et utiliser le bouton UP/DOWN installé sur la surface supérieure pour orienter la plaque frontale en position DOWN. Le moteur est équipé d'un interrupteur de sécurité empêchant toute fermeture de la plaque frontale en cas de pression des doigts ou de cables sur le moteur. De même, si un objet lourd est posé sur la plaque frontale, le moteur le détecte et ne procèle pas à son ouverture. ATTENTION, ce système ne permet pas d'éviter les déversements.

RISQUES IMPORTANTS DE CHOC ÉLECTRIQUE : NE PLACER AUCUN OBJECT CONTENANT UN LIQUIDE SUR OU À PROXIMATE DU PRODUIT !

PROBLEMES EVENTUELS

Si vous système ne fonctionne pas correctement, reférez vous aux informations suivantes. Si le problème persiste, toupez l'alimentation et contactez le service après vente.

Problème Solution
Le moteur s'arrête à mi-chemin ou ne monte pas.	Obstruction probable derrière ou devant les modules. Vérifier que les cables ne sont pas trop tendus et ne gênent pas les mouvements des composants.
La plaque frontale ne se ferme pas complètement.	Pour réétalonner le moteur, sectionner et rétabrir l'alimentation du produit.
Le moteur émet un bruit anormal Vérifier qu'aucune obstruction n'empêche le déplacement des composants mobiles.

PROPRIETES

Alimentation: 100-240 V, Sortie 12 VCC, 1000mA 12 W

Courant et couple moteur : en montée : ●

0,7 A, 30 n / en descente: 0,45 A, 20 n

Matériau surface supérieure:

aluminium noir poli

Découpe Diamètre Plage:220-226 mm

Diametre externe : 240 mm

Dimensions produit :

164× 145× 200 (cote x coté x hauteur)

Poids produit : 3,7 kg

Couleur : Noir

Remarque: Nous procédons à des perfectionnements constants de nos produits et pouvons modifier les informations ci-dessus sans préavis.

ACCESSIONS INCLUS

1 cable d'alimentation IEC Euro longueur 1,8 m

1 cable d'alimentation IEC UK •longueur 1,8 m

1 gabarit de découpe

2 oreilles de montage

1 module d'alimentation Royaume-Uni - avec cable d'alimentation IEC

1 module d'alimentation UE avec cable d'alimentation IEC

• 2 modules VGAF 3,5 MM
  1 module Ethernet RJ45
  1 module Twin-RJ45
• 1 module vierge

GARANTIE

Ce produit a une garantie de 2 ans qui prend effet le jour de l'achat. Cette garantie concerne uniquement l'acheteur initial et n'est pas transférable. Afin d'éviter tout doute, l'information réferante sera celle du revendeur du lieu d'achat. Si le produit est défectueux à l'arrivée, vous avez 21 jours à partir de la date d'achat pour en averrir le grossiste via votre service audio visuel. La responsabilité du fabricant et du revendeur est limitee au coût de reparation et du remplacement de I'unité sous garantie, excepte la mort ou des dommages (EU85/374/EEC). La garantie vous protège contre :

• Pièces défectueuses, alimentation comprise.
• Dommages à la première sortie d'emballage si vous nous en notification en moins de 24 heures suivant l'achat.

Si vous avez un problème avec ce produit, vous devez contacter le revendeur. L'acheteur d'origine est responsable de la livraison du produit au centre de service de réparation.

Nous ferons de notre possible pour vous returner les unités réparées sous 5 jours ouvrables. Cependant, ceci n'est pas toujours possible auquel cas nous nous engage ons à vous la faire parvenir le plus rapidement possible. Conformément à nos engagements WEEE, le fabricant s'engage à, dans la mesure du possible, replacer la piece défectueuse只想 que l'unité dans son intégralité. Cette garantie ne protège pas l'unité contre des defaults causés par abus, mauvaise utilisation, installation incorrecte ou alimentation défectueuse, issus d'un mauvais suivi des conseils dans ce guide.

TechconnecT TILT MANUAL de USUARIO

Peso do produits: 3,7 kg

Cor: Preto
