CS1330 - Webcam V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Webcam
Marque	V7
Modèle	CS1330
Résolution vidéo maximale	1280 x 1024 pixels
Vitesse de transmission	30 FPS
Interface	USB 2.0
Mise au point	Manuelle (bague de réglage)
Distance de mise au point	5 cm à l'infini
Longueur du câble	1,5 m
Microphone intégré	Oui
Voyant d'activité	Oui
Plug and play	Oui (sans installation pilote)
Compatibilité logicielle	Windows, logiciel AMCap inclus
Balance des blancs	Automatique (AWB)
Compensation des couleurs	Automatique (ACC)
Mise à jour logicielle	Possibilité d'obtenir jusqu'à 16 mégapixels (en option)
Alimentation	USB
Température de fonctionnement	5 °C à 35 °C
Entretien et nettoyage	Utiliser un chiffon doux et sec
Consignes de sécurité	Ne pas démonter, éviter chocs, températures extrêmes, humidité
Mise au rebut	Respecter la directive DEEE (déchets d'équipements électriques et électroniques)

FOIRE AUX QUESTIONS - CS1330 V7

Comment installer la webcam V7 CS1330 ?

Branchez la webcam sur un port USB disponible. L'ordinateur la reconnaît automatiquement (plug and play). Pour des fonctionnalités supplémentaires, insérez le CD fourni ou téléchargez le logiciel sur le site www.V7-world.com.

Comment ajuster la mise au point ?

Tournez la bague argentée située sur l'objectif vers la droite ou la gauche jusqu'à obtenir une image nette.

Comment prendre une photo avec la webcam ?

Ouvrez le logiciel AMCap. Cliquez sur l'icône de l'appareil photo dans la barre des tâches, puis sélectionnez Still Image. Cadrez votre sujet, choisissez la résolution souhaitée, puis cliquez sur File et Save pour enregistrer.

Comment enregistrer une vidéo avec le son ?

Dans AMCap, allez dans Capture > Capture Audio (une coche apparaît). Ensuite, sélectionnez Start Capture. Pour arrêter, allez dans Capture > Stop Capture.

Comment changer le dossier d'enregistrement des vidéos ?

Dans AMCap, allez dans File > Save Captured Video As... et choisissez l'emplacement souhaité.

Comment régler la luminosité ou d'autres paramètres d'image ?

Dans AMCap, allez dans Options > Video Capture Filter. Sélectionnez l'onglet Proc Amp pour régler la luminosité, la teinte, la saturation, etc. Utilisez les curseurs ou entrez des valeurs.

Comment nettoyer la webcam ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif et le boîtier. N'utilisez pas de produits chimiques ou de matériaux abrasifs.

Que faire si la webcam n'est pas reconnue ?

Vérifiez que le câble USB est bien branché. Essayez un autre port USB. Si le problème persiste, redémarrez l'ordinateur ou consultez le gestionnaire de périphériques pour rechercher les mises à jour de pilotes.

Puis-je utiliser la webcam avec un logiciel de visioconférence ?

Oui, la webcam est reconnue comme une caméra standard. Dans votre logiciel (Zoom, Skype, etc.), sélectionnez Vimicro USB2.0 UVC PC Camera comme source vidéo et CS1330 Microphone pour l'audio.

Comment obtenir des photos en plus haute résolution ?

La résolution native est 1280x1024. En installant le logiciel et en effectuant une mise à jour, vous pouvez obtenir jusqu'à 16 mégapixels via interpolation.

MODE D'EMPLOI CS1330 V7

CS1330 Manuel de l'utilisateur

Français

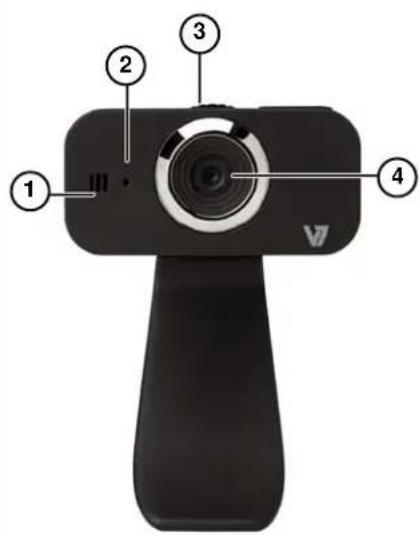

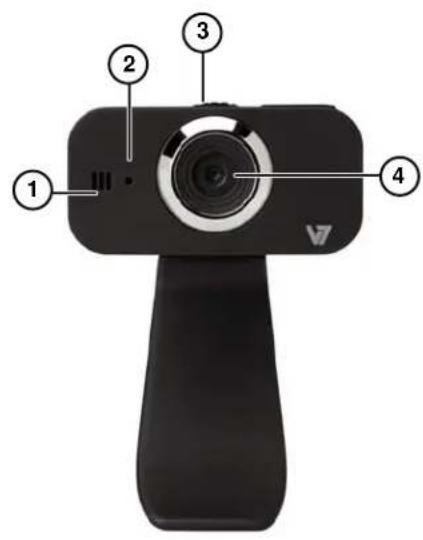

\section*{Caracteristiques de la webcam}

1 Microphone
2Voyant d'activité
3 Commande de réglage de la mise au point
4 Objectif de la camera

Plug and play

Connectez la webcam sur un port USB disponible. L'ordinateur reconnait la webcam et vous est pres à utiliser cette dernière.

Installation de l'application

Remarque : des fonctionnalités supplémentaires sont disponibles une fois que vous avez installe le logiciel.

1. Connectez la webcam sur un port USB disponible.
2. Une fois le matériel trouve, inserez le disque dans votre lecteur de CD/DVD.
3. Suivez les instructions d'installation à l'écran pour installer les logiciels.
4. Double-cliquez sur l'icone amcap du bureau et selectionnez Devices (Appareil). Assurez-vous que Vimicro USB2.0 UVC PC Camera est selectionné.

Remarque: Le logiciel de la webcam se trouve en ligne sur www.V7-world.com, dans les angelets Products et/ou Support.

Utilisation de la webcam

Important: Si vous disposez de plusieurs webcams, réglez la CS1330 comme celle par défaut. Double-cliquez sur l'icone amcap du bureau et Sélectionnez Devices (Appareil). Sélectionnez Vimicro USB 2.0 UVC PC Camera.

L'emplacement correct de votre webcam

• Pour le meilleur contact visuel, placez votre webcam au milieu de votre écran.
  Assurez-vous que le microphone sur la webcam se trouve a moins d'un métre de vous et qu'il pointe vers vous.
• Si vous utilisez des haut-parleurs, placez-les à au moins 30 cm (12 po) de votre microphone pour réduire l'effet de boucle et orientez-les à l'écart du microphone.

Mise au point de la webcam

Tournez la commande argent sur laamera vers la droite ou la gauche jusqu'à obtention de la mise au point.

Enregistrement d'une video

1. Double-cliquez sur l'icone amcap du bureau et cliquez sur Capture. Dans le menu déroulant, Sélectionnez Start Capture (Démarrer la capture). Un menu s'affiche.

2. Sélectionnez OK pour démarrer la capture de video ou sur Cancel (Annuler) pour quitter le menu.

3. Pour arrêter la capture de la video, Sélectionnez Capture à nouveau et ensuite Stop Capture (Arrêter la capture). La video est enregistrée dans Mes videos ou sur l'emplacement que vous avez spécifique.

Enregistrement d'une video avec audio

1. Double-cliquez sur l'icone amcap du bureau et cliquez sur Capture.
2. Dans le menu déroulant, Sélectionnez Capture Audio (Enregistrement audio). Une coche apparait.
3. Cliquez sur Capture et selectionnez Start Capture (Demarrer la capture).
4. Pour arrêter la capture de la video, Sélectionnez Capture à nouveau et ensuite Stop Capture (Arrêter la capture). La video est enregistrée dans Mes videos ou sur l'emplacement que vous avez spécifique.

Prise d'une photo

1. Double-cliquez sur l'icone amcap de votre ordinateur de bureau. L'image reelle de votre webcam apparait.
2. Cliquez du bouton croit sur l'icone de laamera à côté de l'horloge et ensuite sur Still Image (Image fixe).
3. Centrez votre image dans le viseur.
4. Sélectionnez la résolution souhaïée. L'instantané est pris et une fenêtre déroulante apparait.
5. Cliquez sur File (Fichier) et ensuite sur Save (Enregister).
6. Sélectionnez l'emplacement de l'enregistrement de votre image. OU Fermez la fenêtre pour supprimer la photo.

Modifications des réglages de la webcam Enregistrement des videos

Les videos sont automatiquement enregistrées dans Mesideos. Pour changer l'emplacement :

1. Double-cliquez sur l'icone amcap du bureau et selectionnez Devices (Appareil). Assurez-vous que Vimicro USB2.0 UVC PC Camera est selectionné.

2. Cliquez sur File (Fichier) et ensuite sur Save Captured Video As... (Enregister la video capturée sous...)

3. Dans la fenêtre qui s'ouvre, Sélectionnez l'emplacement d'enregistrement que vous souhaitez pour vosVIDEOS.
4. Cliquez sur Open (Ouvrir).

Réglage des sélections de son

1. Sélectionnez Options puis Audio Format... (Format audio...). Un menu s'ouvre.
   2.Modifie la qualite et les attributs du son.

Réglage de la taille des fichiers des photos instantanées

1. Sélectionnez File (Fichier) puis Allocate File Space... (Attribuer l'espace fichier...)
2. Entrez la taille souhaitee des fichiers dans la zone Capture file size (Saisie de la taille de fichier) et cliquez sur OK.

Réglage de la fréquence trame des images, de l'espace de couleur, de la compression ou de la taille de sortie

1. Sélectionnez Options, puis Video Capture Pin (Onglet de capture video). Le menu Properties (Propriétés) s'ouvre.
   2.Modifiez les fonctionnalités en les selectionnant dans le menu déroulant et cliquez sur OK.

Selection des pixels des images fixes

1. Cliquez avec le bouton droit sur l'icone de laamera dans le coin inférieur droit du bureau.
2. Cliquez sur Still Image (Image fixe) et selectionné le réglage souhaité des pixels d'image.

Réglage de la durée video maximum

1. Sélectionnez Capture, puis Set Time Limit (Régler la durée limite).
2. Cochez la case Use Time Limit (Utiliser la limite de la durée) et entrez une durée limitée (en secondes) dans la zone correspondante.
3. Cliquez sur OK une fois terminé.

Réglage des effets spéciaux et autres réglages

1. Sélectionnez Options, puis Video Capture Filtres (Filtres de capture de la vente). Le menu Properties (Propriétés) s'ouvre.

2. Sélectionnez un onglet, apportez les modifications souhaitées et cliquez sur OK une fois terminé.

3. Special Effects: (Effets spéciaux): Modifiez les effets d'image et ajoutez des photos amusantes. Pour réinitialiser sur aucune effet, Sélectionnez Normal.

4. Face Tracking (Suiivi des visages):

5. Zoomez laamera manuellement et déplacez le zoom sur une partie de la prise de vue de laamera.

6. Changez la vitesse du suivi et utilisez une incrustation d'image pour montré la partie affichée couverte par laamera.

7. Choisissez l'emplacement de l'incrustation de l'image.

8. Face Effect (Effet sur le visage): Ajoutez des images et des effets amusants sur votre visage. Pour réinitialiser sur chaque effet, sélectionnez Normal.

9. Advanced (Avancé) : Retournez l'image horizontally ou verticalement.
10. Proc Amp: Régler la luminosité, la teinte, la saturation, la netteté, la balance des blancs, la compensation de rétroéclairage et l'anti-scintillagement. Entrez une valeur dans la zone appropriée ou faites coulisser la barre sur la valeur souhaitée sur chaque ligne. Pour remettre les réglages sur les valeurs par défaut, cliquez sur Default (Défaut) et sur OK.
11. Contrôle de laamera : Réglage de l'exposition. Entrez une valeur dans la zone appropriée ou faites couilisser la barre sur la valeur souhaïée de chaque ligne. Pour remettre les réglages sur les valeurs par défaut, cliquez sur Default (Défaut) et sur OK.

Informations de sécurité et de maintenance

• Ne touchez pas l'objet avec les doigts ou avec tout autre objet coupant ou à gros grain.
• Utilisez un chiffon doux pour nettoyer l'objet.
• N'utilise pas ce produit dans des conditions extrémement chaudes, froides ou poussièresuses.
• Évitez de faire tomber la webcam car elle risquerait de ne plus fonctionner correctement.

Specifications

• Capture video jusqu'à 1280x1024 pixels
  Vitesse de transmission : 30FPS
• Interface:USB 2.0
• Mise au point : Mise au point manuelle
• Distance: de 5 cm/1,9 po jusqu'à l'infini
• Longueur du cable: 1,5 m/4,9 pi
• Mise à jour logicielle pour obtenir jusqu'à 16 megapixels (en option)
  Balance des blancs automatique (AWB)
  Compensation automatique de la couleur (ACC)

Francais: Déclaration de la FCC

C cet appellé est conformé à l'article 15 du règlement de la FCC. Son fonctionnement est soumiers aux deux conditions suivantes : (1) cet appellé ne doit pas provquer d'interférence dangereuses et (2) il doit accepter toute interférence reçue, y compris celles risquant d'engendérer un fonctionnement indesirable. C cet équipement a été testé et déclaré conforme aux limités premièresvenues dans le cadre de la catégorie II des apparets numériques, définies par l'article 15 du règlement de la FCC. Ces limites ont été établies pour fournir une protection raisonnable contre les interférences prédictables dans un environnement résidentiel. C cet équipement général, utilise et peut émettre des ondes radios et s'il n'est ni installée ni utilisée conformément aux instructions en vigueur, il peut provquer des interférences prédictables aux communications radio. L'absence d'interférences dans une installation particulière ne peut cependant pas être garantie. Si cet équipement provque des interférences prédictiables à la reception radio ou télévision, ce qui peut être déterminé en mettant sous et hors tension l'équipement, il est recommendé à l'utiliser d'essayer de corriger l'intérêction en appliquant une ou plusieurs des mesures suivantes :

• réorienter ou déplacer l'antenne réceptrice ;
  augmentor la distance entre Iequipement et le receipleur;
• raccorder l'équipment à une prise dont le circuit est différent de celui auquel le recepteur est racordé :
• consuller le revendeur ou un technicien radioTV experimente pour oblenir de laide.
  Tous changements ou modifications non autorisés par la partie responsable des normes pouraient renée nul le droit de l'utilitaire d'utiliser ce produit.

Instructions de sécurité du produit:

Veuiliez tire ce guide pour d'importances informations de sécurité, de santé et de rigmentation.
Avertissement: l'incapacite a configurer, utiliser et prendre soin correctement de ce produit peut augmenter le risque de blessures graves, voire mortelles, ou d'emportement du ou des appellareurs. Veuiliez tire ces instructions et conserved tous les imprimés des manuels et autres instructions pour vous y référier ultérieurement.
Les Instructions de sécurité du produit complément d'importances informations à propos de nombreux produits V7.
Reportez-vous aux sections qui s'appliquant aux caractéristiques de chaque produit.

Périsique alimenté en USB: Na branche pas le cable d'alimentation USB avant d'avoir réalisée toutes les autres connexions par cable.

Tous les apparciels:

Nessayez pas de répartir vous-même: Nessayez pas de démonter, d'intérêtern ou de modifier le matériel composant l'appareil ou l'alimentation. Ceci pourrait prévenir des risques de décharge électrique, voire d'autres dangers. Toute evidence d'une tentative de démontage et état de modifications de l'appareil, y compris des rayures, des perforations ou le retrait des équêtes, annulerée la garantie limite.

Ne maltraite pas I'appareil: Nimmergez pas I'appareil dans un liquide ni ne le'expose a I'mhilité. Ntoyoe-ze le seulement avec un chiffon sec. Nutilize pas I'appareil en dehors de la fourchette de temperature de fonctionnement specifiée de 5 ^ C (41 F) à 35 °C (95°F). Si I'appareil est exposé a un environnement en dehors de son fonctionnement prescrit, mettelez-le hors tension et laissiez la temperature se stabilisier et revenir dans la fourchette de fonctionnement specifiée avant d'utiliser I'appareil.

Informations reglementaires:

Mise au rebut des déchets composés d'équipements électriques et électroniques (WEEE)
La directrice sur la mise au rebut des déchets composés d'équipements électriques et électroniques a pour but de minimiser l'impact créé par les biens électriques et électroniques sur l'environnement en augmentant la réutilisation et le recyclage et en diminuant la quantité de ces apparilés dans les décharges. Le symbole sur tous produits V7 ou sur son emballage signifiée que ce produit doit être mis au rebut séparation des déchets ordinaires menagers jusqu'à arrive en fin de vie. Veulieze il ne constitue qu'il vous incômbe demettre au rebuct

Chaque pays de l'union européenne possée un grand nombre de décheteries pour le recyclage des équipements électriques et Electroniques. Pour des informations sur la déchetterie la plus proche, veuilles contacter l'autorité de gestion des déchets d'équipements électriques et électroniques ou le revendeur chez lequel vous avez acheté le produit. Représentants autorisés dans la Communauté Européenne. Ingram Micro Pan Europe GmbH, Heisenbergbogen 3, D-85609 Dornach / Munich, Allemagne (www.V7-world.com)
