E.ziclean Vac100 - Aspirateur E.zicom - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil E.ziclean Vac100 E.zicom au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type d'aspirateur | Aspirateur sans sac |
| Puissance d'aspiration | 1200 W |
| Capacité du réservoir | 2 litres |
| Filtration | Filtre HEPA |
| Poids | 4,5 kg |
| Dimensions | 30 x 25 x 20 cm |
| Niveau sonore | 75 dB |
| Accessoires inclus | Brosse pour sols durs, brosse pour tapis, suceur long |
| Utilisation | Convient pour tous types de sols, facile à manœuvrer |
| Entretien | Vider le réservoir après chaque utilisation, nettoyer le filtre régulièrement |
| Sécurité | Protection contre la surchauffe, câble de sécurité |
| Garantie | 2 ans |
| Informations supplémentaires | Économie d'énergie, design compact |
FOIRE AUX QUESTIONS - E.ziclean Vac100 E.zicom
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice E.ziclean Vac100 - E.zicom et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil E.ziclean Vac100 de la marque E.zicom.
MODE D'EMPLOI E.ziclean Vac100 E.zicom

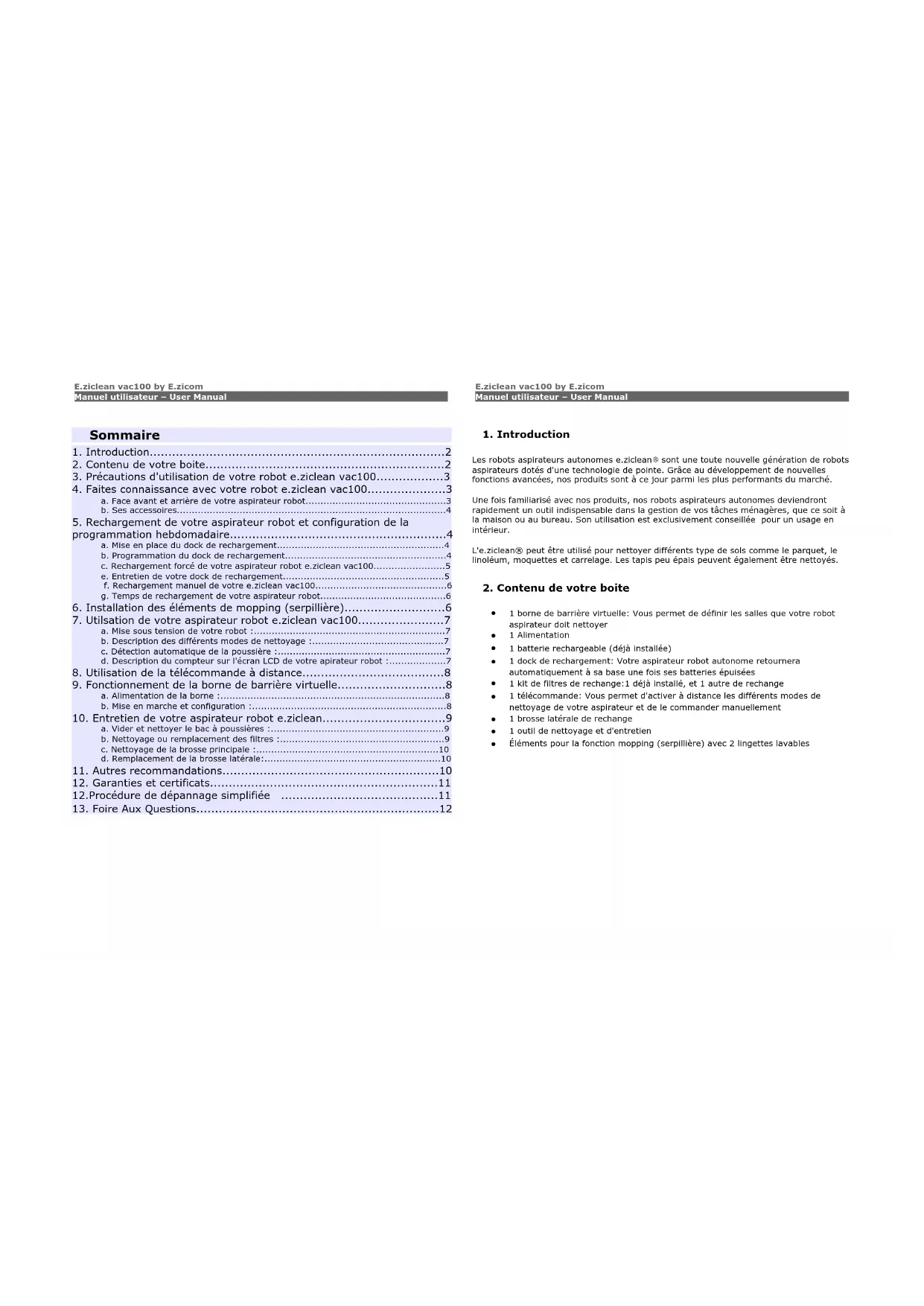

Vac100 Guide de l'utilisateur User Manual Français / EnglishE.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual Sommaire
3. Précautions d'utilisation de votre robot e.ziclean vac100..................3
4. Faites connaissance avec votre robot e.ziclean vac100.....................3
a. Face avant et arrière de votre aspirateur robot...............................................3 b. Ses accessoires..........................................................................................4
5. Rechargement de votre aspirateur robot et configuration de la
7. Utilsation de votre aspirateur robot e.ziclean vac100.......................7
- a. Mise sous tension de votre robot : p. 7
- b. Description des différents modes de nettoyage : p. 7
- c. Détection automatique de la poussière : p. 7
- d. Description du compteur sur l'écran LCD de votre apirateur robot : p. 7
8. Utilisation de la télécommande à distance......................................8
9. Fonctionnement de la borne de barrière virtuelle.............................8
a. Alimentation de la borne :...........................................................................8 b. Mise en marche et configuration :.................................................................8
10. Entretien de votre aspirateur robot e.ziclean.................................9
12.Procédure de dépannage simplifiée ..........................................11
sont une toute nouvelle génération de robots aspirateurs dotés d'une technologie de pointe. Grâce au développement de nouvelles fonctions avancées, nos produits sont à ce jour parmi les plus performants du marché. Une fois familiarisé avec nos produits, nos robots aspirateurs autonomes deviendront rapidement un outil indispensable dans la gestion de vos tâches ménagères, que ce soit à la maison ou au bureau. Son utilisation est exclusivement conseillée pour un usage en intérieur. L'e.ziclean® peut être utilisé pour nettoyer différents type de sols comme le parquet, le linoléum, moquettes et carrelage. Les tapis peu épais peuvent également être nettoyés.
2. Contenu de votre boite
1 borne de barrière virtuelle: Vous permet de définir les salles que votre robot aspirateur doit nettoyer
1 batterie rechargeable (déjà installée)
1 dock de rechargement: Votre aspirateur robot autonome retournera automatiquement à sa base une fois ses batteries épuisées
1 kit de filtres de rechange:1 déjà installé, et 1 autre de rechange
1 télécommande: Vous permet d'activer à distance les différents modes de nettoyage de votre aspirateur et de le commander manuellement
1 brosse latérale de rechange
1 outil de nettoyage et d'entretien
Éléments pour la fonction mopping (serpillière) avec 2 lingettes lavablesE.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual
3. Précautions d'utilisation de votre robot e.ziclean vac100
Afin de conserver votre garantie constructeur de 1 an, veuillez ne pas désassembler votre appareil sans le consentement de notre entreprise.
Veillez à utiliser les adaptateurs fournis avec votre robot. Toutes autres sources d'alimentation pourraient conduire à une sur-chauffe de l'appareil et l'endommager sérieusement.
Toujours mettre votre robot aspirateur hors tension lors du nettoyage de ses brosses et autres compartiments.
Garder votre appareil à distance de sources de chaleur ou produits inflammables.
En cas de non utilisation de votre appareil pendant une longue période, pensez à retirer la batterie du robot et à stocker vos éléments dans un endroit sec.
Les robots e.ziclean ne conviennent pas à une utilisation en extérieur.
Ne pas laisser d'objets fragiles ou électriques ou franges de tapis pouvant se trouver sur le passage de votre robot.
Ne pas approcher vos yeux des émetteurs infrarouges et UV lorsque ces objets sont en marche.

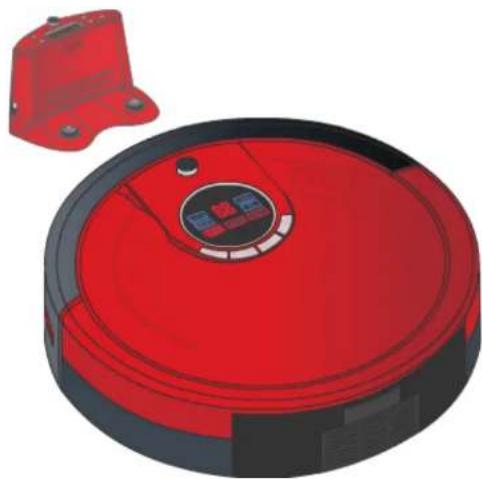

4. Faites connaissance avec votre robot e.ziclean vac100
a. Face avant et arrière de votre aspirateur robotE.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual b. Ses accessoires
5. Rechargement de votre aspirateur robot et configuration de
la programmation hebdomadaire a. Mise en place du dock de rechargement
1. Placer le dock de rechargement sur le sol, face arrière contre le mur.
2. Assurez vous qu'aucun obstacle ne vienne gêner l'arrivée de votre robot aspirateur sur
sa base de rechargement. Laissez environ 3 mètres devant le dock de rechargement, et 0,5 mètres sur ses côtés.
3. Vérifiez que le capteur infrarouge de la base de rechargement soit propre. Dans le cas
contraire, nettoyer le avec un simple chiffon sec.
4. Connectez la prise d'alimentation directement au dock de rechargement dans
l'encoche prévue (voir schéma ci dessous). b. Programmation du dock de rechargementE.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual

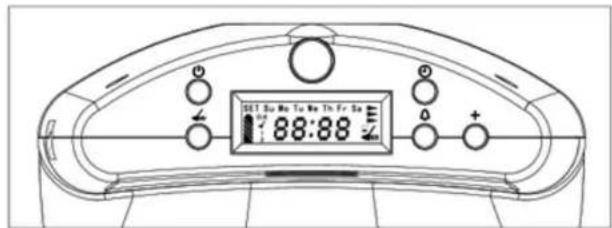

Réglage de l'heure: La base de rechargement de l'e.ziclean vac100 affiche 5 différents boutons dont nous allons décrire chacune des fonctions. Au préalable, assurez que votre base soit bien branchée via sa cordon d'alimentation. : Mise sous tension du dock de rechargement. L'écran LCD s'allume et vous pouvez accéder au statut de votre robot aspirateur. : Configuration de l'horloge. Configurer d'abord les heures, puis appuyer sur ce bouton une seconde fois pour ajuster les minutes. Enfin valider en pressant le bouton : Paramétrer les jours et heures d'opération de votre robot aspirateur. Définissez vos programmes de la même manière que pour le réglage de l'horloge, et valider en pressant : Le bouton ''Full Go'' autorise votre robot à continuer ses tâches même après être retourné sur sa base de rechargement. : Ajustement ds jours, heures et minutes. Rechargement forcé de votre appareil Dans un statut normal, pressez le bouton pour entrer les enregistrements. Pressez une fois pour basculer entre le réglage de l’heure et des minutes, ainsi le chiffre enregistré clignotera. Pressez le bouton afin d’ajuster les minutes et les heures. Après avoir enregistré l’heure, pressez le bouton full go afin d’enregistrer les données. Dans le cas contraire, si vous ne pressez pas le bouton full go dans les trente secondes, la base se mettra en affichage classique sans aucun enregistrement
Réglage des jours Après avoir enregistré l’heure, vous pouvez enregistrer le jour de programmation. Pressez pour sélectionner le jour de votre choix. Lorsque vous avez sélectionné le jour, alors son affichage se mettra à clignoter pendant 5 secondes et vous indiquera que le jour a bien été enregistré. Si vous souhaitez rectifier le jour, pressez à nouveau et vous serez redirigé vers le jour suivant. La sélection peut être effectuée sur sept jours consécutifs, ou un jour, ou sur plusieurs jours dans la semaine. Pressez le bouton full go pour enregistrer les données et retournez vers l’affichage classique. Si aucun jour n’est sélectionné, le robot travaillera tous les jours par défaut.
Réglage de la programmation Dans un statut classique, pressez le bouton afin d’entrer l’heure de la programmation du nettoyage ; pressez une fois afin de basculer entre les heures et les minutes, l’heure de programmation sélectionnée clignotera. Ce bouton vous permettra aussi de sélectionner l’heure standard. Pour ajuster les heures et les minutes, pressez . Après avoir sélectionné les données de programmation pressez le bouton full go afin d’enregistrer les données. Si aucun bouton n’est pressé dans les 30 secondes qui suivent alors les données ne seront pas enregistrées.
Réglage du mode AUTO Dans un statut normal, pressez le bouton full go pour mettre en marche la fonction full go. Cette fonction permettra au robot avec la batterie pleine, de commencer automatiquement le nettoyage. Pour désactiver cette fonction, pressez à nouveau ce bouton. Lorsque le robot est complètement rechargé, si la programmation de nettoyage et la fonction full go sont programmées en même temps, alors la fonction de programmation de nettoyage sera prioritaire. c. Rechargement forcé de votre aspirateur robot e.ziclean vac100 Dans le cas où les batteries de votre aspirateur robot sont particulièrement faibles (non utilisé pour une longue durée, coincé sous un meuble...) il peut arriver que votre appareil n'arrive plus à se recharger sur son dock de rechargement ou par rechargement manuel. Vous pourrez alors utiliser une procédure de ''rechargement forcé'' de votre aspirateur robot e.ziclean:
1. Positionner votre aspirateur robot sur son dock de rechargement et mettez le sous
tension (bouton On/ Off sur le côté de votre appareil). Assurez vous que les capteurs de votre dock et de votre aspirateur robot soit bien en contact.
2. Appuyez maintenant sur la touche de votre dock de rechargement.
L'écran de votre aspirateur robot devrait se rallumer. Il est conseillé d'effectuer une recharge complète de votre appareil avant sa prochaine utilisation. e. Entretien de votre dock de rechargement Afin de garantir l'autonomie d'utilisation de votre dock de rechargement, il est vivement conseillé de le mettre en position Off lorsque vous n'utilisez pas l'appareil pendant une période prolongée (la nuit et les journées où aucune sortie de votre aspirateur robot n'est programmée). Dans le cas où votre dock de rechargement resterait constamment en position On, il peutE.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual arriver que son écran se fige. Afin d'effectuer un ''reset'' de l'appareil, mettez le hors tension, attendez quelques minutes, et rebranchez-le. L'écran se rallumera. f. Rechargement manuel de votre e.ziclean vac100
Vous pouvez recharger votre robot e.ziclean directement via son adaptateur. Pour ce faire, connecter la prise d'alimentation sur le côté du robot (voir schéma). Lors du rechargement de votre robot, vous pourrez consulter le temps de chargement de l'appareil depuis son écran LCD. Une fois rechargé, les 3 barres rouges de l'état de la batterie seront pleines. g. Temps de rechargement de votre aspirateur robot Le temps de rechargement moyen de votre e.ziclean vac100 est d'environ 3 heures. Il retournera automatiquement à son dock de rechargement une fois que ses batteries auront atteint le seuil critique de 15%. Dans ce cas le robot émettra un ''bip'' d'un intervalle de 30sec jusqu'à son retour automatique sur sa base. Vous pourrez suivre l'état de batterie de votre robot en cours de fonctionnement ou de rechargement en regardant l'état de la barre de batterie sur son écran digital. Utilisez impérativement la prise de chargement livré avec votre robot et vérifiez que la tension de courant soit conforme à celle que le robot peut supporter. Afin d'optimiser la durée de vie de la batterie rechargeable, nous nous conseillons de charger celle-ci pour une durée de 10 à 12 heures lors de sa première utilisation. Procédez de même si l'appareil n'a pas été utilisé pendant une longue période. Aussi, pensez à ce que la batterie soit complètement déchargée avant de rebrancher l'appareil sur sa base de rechargement (pour les 2 ou 3 premières fois).
6. Installation des éléments de mopping (serpillière)
1. Attacher la mop sur son compartiment.
2. Fixer l'ensemble sur le dos du robot (voir schéma ci-dessous)
Une fois installée, la mop optimisera le lavage de vos sols pendant les différents passages de votre robot aspirateur autonome. Après utilisation vous pourrez nettoyer votre lingette avec de l'eau. Une fois usagée, il vous suffit d'en cliper une nouvelle. Aussi si vous ne désirez pas utiliser la mop lors de l'utilisation journalière de votre e.ziclean, vous pouvez simplement détacher ce compartiment du dos du robot.E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual
7. Utilisation de votre aspirateur robot e.ziclean vac100
a. Mise sous tension de votre robot : Presser le bouton On / Off se trouvant sur le côté de votre appareil. L'affichage de l'écran LCD s'allume avec les fonctions programmées par défaut. Votre robot e.ziclean ne peut être contrôlé par la télécommande uniquement lorsque votre appareil est allumé.
1. Avant d'utiliser votre appareil, assurez vous que sa batterie soit entièrement
2. Tout comme l'utilisation d'un robot aspirateur traditionnel, débarrassez le sol de
tous les éléments pouvant gêner le passage de l'appareil, comme par exemple les franges de tapis ou cordons électriques.
3. Votre robot aspirateur autonome est équipé de 3 modes de nettoyage. Vous pouvez
sélectionner chacun de ses modes en appuyant sur le bouton situé sur la face de votre robot. b. Description des différents modes de nettoyage :
AUTO: Activation du mode de nettoyage automatique de votre robot aspirateur. Mode 1: Votre robot e.ziclean effectuera sa mission de nettoyage jusqu'à épuisement de ses batteries. Ensuite Il se dirigera automatiquement sur dock de rechargement. Mode 2: Temps de travail de 30 min Mode 3: Temps de travail de 15 min
SPOT: Le robot aspirateur se concentre sur une zone de travail restreinte. Ce mode convient parfaitement pour des espaces relativement petits et particulièrement incrustés en saleté. Mode 1: Nettoie en spirale (1 à 4 min) Mode 2: Nettoie en zigzag (1 à 4 min) Mode 3: Passage le long des murs (environ 10 min )
DOCKING: L' appareil sera opérationnel pendant une période de 60 min avant de retourner automatiquement à sa base et recharger ses batteries. Appuyer sur le bouton afin de faire défiler les différents modes (1,2,3) pour les fonctions AUTO et SPOT. Valider le démarrage de la tâche assignée en appuyant sur le bouton
Fonction UV: Presser le bouton pour activer la lampe UV stérilisante. Votre robot e-ziclean s'occupera de désinfecter les sols lors de ses différents passages. Appuyer à nouveau sur ce bouton pour désactiver cette fonction. c. Détection automatique de la poussière : L'e.ziclean vac100 est équipé d'un détecteur automatique de poussière. Ses indicateurs LED s'allumeront lorsque le robot aspirateur atteint une zone particulièrement poussiéreuse, et accentuera ainsi son travail de nettoyage. d. Description du compteur sur l'écran LCD de votre aspirateur robot : L'écran LCD de votre aspirateur robot e.ziclean vac100 vous permet à chaque instant de connaître le statut de nettoyage et de rechargement de votre appareil:
En marche, les chiffres s'affichant sur l'écran LCD décrivent en temps réel le statut de nettoyage de votre aspirateur à raison de 1 chiffre par minute.
En période de rechargement, les chiffres s'affichant sur l'écran LCD indiquent en temps réel le statut de rechargement de votre appareil, à raison de 1 chiffre toutes les 10 minutes.E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual
8. Utilisation de la télécommande à distance
Le bouton de mise sous tension permet l'activation et la mise en veille de votre robot aspirateur autonome. Lorsque le robot est en mode veille, presser à nouveau le bouton de mise sous tension pour le mettre en marche.
Les boutons AUTO, SPOT, et DOCKING, et UV vous permettront d'activer les différents mode opératoire de votre robot dont les fonctions ont été décrites précédemment.
Le bouton V vous permet de régler la vitesse de passage de votre robot. Lors du prochain démarrage de votre robot, il se remettra automatiquement sur sa vitesse par défaut.
Le bouton permet de mettre en pause les tâches de votre robot. Presser à nouveau ce bouton et votre robot aspirateur continuera sa mission.
Les boutons directionnels Forward, Backward, Leftward et Rightward vous offrent a possibilité de contrôler votre robot manuellement. Votre robot e.ziclean continuera à ajuster ses directions en cas d'obstacles sur chemin.

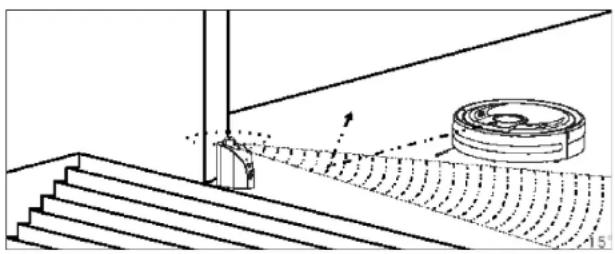

9. Fonctionnement de la borne de barrière virtuelle
a. Alimentation de la borne : La borne de barrière virtuelle est alimentée de 2 piles 1,5V. Il vous faudra simplement dévisser le couvercle se trouvant à la base de la borne, puis de le refermer une fois les piles installées conformément au sens indiqué. b. Mise en marche et configuration : La borne de barrière virtuelle est un accessoire vous permettant de délimiter les zones de nettoyage de votre robot aspirateur:
La borne de barrière virtuelle doit être généralement placée à l'entrée de la salle que vous planifier de nettoyer.
Vous pouvez également le placer à un endroit précis où vous ne souhaitez pas que votre robot aspirateur opère.
Enfin assurez vous qu'aucun obstacle ne vienne bloquer la communication infrarouge entre votre e.ziclean® et sa borne de barrière virtuelle. Il vous suffit maintenant de mettre la borne sous tension et de choisir la distance d'opération appropriée. Plus la distance choisie est grande moins le robot s'approchera de cette zone.E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual
10. Entretien de votre aspirateur robot e.ziclean
En règle générale, les robots aspirateur e.ziclean ne requiert qu'un entretien minimal. Lors de nettoyage de zone particulièrement incrustées en poussières ou poils d'animaux, pensez à le nettoyer après chaque utilisation. Ainsi afin de continuer à utiliser votre matériel dans les meilleures conditions, voici quelques procédures à prendre en compte: a. Vider et nettoyer le bac à poussières :

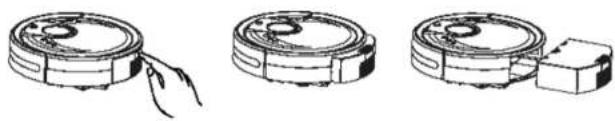

Appuyer sur le bouton à l'arrière du réservoir et retirer le bac.
Nettoyer le réservoir à l'aide de sa brosse et réinsérer en le tout en serrant l'agrafe. Attention: Ne pas rincer le réservoir sous l'eau b. Nettoyage ou remplacement des filtres :
Enlever les différents compartiment du réservoir se trouvant au dessus et à l'arrière du bac à poussière (voir schéma ci-dessous)
Nettoyer le filtre ainsi que son support et replacer les dans leurs compartiments.
Réintroduisez le réservoir dans votre robot aspirateur en vous assurant de le clipper correctement.E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual c. Nettoyage de la brosse principale :

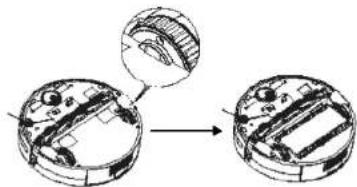

Éteindre le robot et le retourner de manière à accéder à la brosse dorsale
Pour extraire la brosse, maintenez la tout en la faisant glisser sur son côté gauche

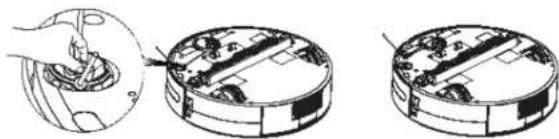

Une fois nettoyer, réinsérez la en commençant par introduire le côté gauche et clipper. d. Remplacement de la brosse latérale: Comme indiqué sur schéma ci-dessous, pincer la goupille maintenant la brosse latérale au dos du robot, et retirer la brosse latérale. Opérer le changement et procéder de la même manière pour le clipper à nouveau.
11. Autres recommandations
Pensez à enlever tous les petits objets et objets fragiles pouvant se trouver sur la route de votre robot aspirateur. Si votre robot s'éteint automatiquement après sa mélodie et qu'il ne plus opérer, cela signifie que sa batterie n'est plus assez chargée. Ne pas utiliser les robots e.ziclean sur des tapis épais ou à franges. Évitez d'utiliser l'appareil dans des endroits particulièrement encombrés en câbles électriques ou tout autre élément susceptible de s'enliser dans la brosse de votre appareil. Assurez vous que votre robot soit complètement chargé avant d'entamer son travail. Si votre appareil n'est pas utilisé pendant une longue période, sortir la batterie de son unité et la stocker dans un endroit sûr.E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual
12. Garanties et certificats
Votre robot e.ziclean® est garantie pour une période de 1 an suivant son achat, hors consommables. Pour en savoir plus sur... La garantie de mon robot aspirateur et le retour au constructeur Contactez nous directement sur notre site Internet officiel: http://www.e-zicom.com Le fonctionnement de mon robot aspirateur e.ziclean® Contacter votre fournisseur ou visitez notre site web Découvrir les accessoires pour votre aspirateur e.ziclean® Ces produits sont en vente directement depuis notre site Internet officiel. 12.Procédure de dépannage simplifiéeE.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual En cas d'utilisation anormale de l'appareil, un chiffre ou une lettre s'affichera sur l'écran LCD de votre aspirateur robot e.ziclean. Vous trouverez ci-dessous un récapitulatif des sources de panne possibles, ainsi que la procédure de dépannage à suivre:
N° D'ERREUR SIGNIFICATION SOLUTIONS
0 Corps étrangé bloqué dans la roue gauche Retirer les éléments gênants 1corps ét Corps étrangé bloqué dans la roue droite Retirer les éléments gênants 2 Corps étrangé emmêlé dans la brosse principale Enlever les corps étrangers - Attention aux franges longues 3 Saturation de l'aspiration Nettoyer les filtres 4 Batteries en surchauffe Arrêter l'aspirateur et laisser les batteries refroidir 5 Roue gauche bloquée Regarder l'état de la roue gauche 6 Roue droite bloquée Regarder l'état de la roue droite 7 Roue avant bloquée Regarder l'état de la roue avant 8 Roue gauche surélevée Vérifier la roue gauche et dégager l'obstacle A Roue droite surélevée Vérifier la roue droite et dégager l'obstacle E F 10 11 12
Aspirateur bloqué dans les escaliers ou levé de manière inattendue Dégager l'aspirateur de sa zone - Nettoyer la vitre rouge du bumper 17 18 19 Bumper frontal bloqué ou aspirateur bloqué dans un coin Vérifier l'état du bumper – Dégager l'aspirateur de sa zone. Vérifier les roues ainsi que la brosse principale 5 1D 1E Température trop élevée des moteurs de roues ou de rotation des brosses Vérifier les roues ainsi que la brosse principale
13. Foire Aux Questions
A. Le robot s'arrête en cours de nettoyage:
Vérifier si le programme de nettoyage sélectionner est terminé
Vérifier les autres informations fournies par l'écran LED et suivez les instructions B. Les fonctions de nettoyage du robot sont moins performantes que d'habitude:
Vérifier l'état de la batterie
Regarder si la brosse principale, latérale, filtre et réservoir ne sont pas obstrués par un élément extérieur. C. La télécommande ne marche pas:
Vérifier l'état de batterie de la télécommande
Vérifier l'état de marche de votre robot
Nettoyer le viseur infrarouge avec un chiffon sec D. Le robot n'arrive plus à revenir à sa base pour se recharger automatiquement:
Vérifier que le dock de rechargement est bien branché à sa source d'alimentation
Vérifier l'état de batterie de votre robot aspirateur. Si ses batteries sont extrêmement faible, rechargez le manuellement avec son adaptateur.E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual
Manuel utilisateur – User Manual E.ziclean vac100 by E.zicom Manuel utilisateur – User Manual
