Marque	Tiptel
Modèle	IP 28 XS
Type de produit	Téléphone IP
Alimentation	5V DC via adaptateur secteur ou PoE (802.3af)
Connexion réseau	Ethernet 10/100 Base-T
Protocole VoIP	SIP
Configuration	Via navigateur Web ou clavier téléphonique
Affichage	Écran LCD rétroéclairé
Clavier	Numérique avec touches de fonction
Fonctions principales	Appels VoIP, gestion de plusieurs comptes, conférence, transfert d'appel, répertoire, haut-parleur
Installation	Support mural ou sur table
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. En cas d'utilisation PoE, vérifier la compatibilité du switch.
Informations générales	Garantie et support : consulter le site www.tiptel.fr

FOIRE AUX QUESTIONS - IP 28 XS TIPTEL

Comment obtenir l'adresse IP de mon Tiptel IP 28 XS ?

Décrochez le combiné et composez **90#. L'adresse IP vous sera communiquée par message vocal.

Comment configurer le téléphone en DHCP ?

Décrochez le combiné et composez **88#. Suivez le guide vocal : appuyez sur 1# pour activer le DHCP ou 0# pour le désactiver.

Comment définir une adresse IP manuelle ?

Décrochez le combiné et composez **80#. Suivez le guide vocal pour entrer l'adresse IP, puis appuyez sur # pour confirmer.

Comment configurer le sous-masque réseau ?

Décrochez le combiné et composez **81#. Entrez le sous-masque (ex: 255.255.255.0) et validez avec #.

Comment configurer la passerelle par défaut ?

Décrochez le combiné et composez **82#. Entrez l'adresse de la passerelle et validez avec #.

Comment configurer les serveurs DNS ?

Pour DNS1, composez **83# ; pour DNS2, composez **84#. Entrez l'adresse DNS et validez avec #.

Comment accéder à l'interface de configuration Web ?

Entrez l'adresse IP du téléphone (obtenue via **90#) dans la barre d'adresse de votre navigateur. L'identifiant et le mot de passe par défaut sont admin/admin. Assurez-vous que votre PC est sur le même segment réseau.

Comment configurer un compte SIP ?

Via l'interface Web, allez dans Compte. Renseignez les paramètres fournis par votre opérateur : Ligne active, Nom écran, Nom d'utilisateur, Mot de passe, Serveur SIP.

Puis-je utiliser l'alimentation PoE ?

Oui, si votre réseau est compatible PoE (802.3af). Dans ce cas, ne branchez pas l'adaptateur secteur. Vérifiez la compatibilité de votre switch/hub.

Que faire si mon téléphone ne s'enregistre pas sur le réseau ?

Vérifiez d'abord les paramètres réseau (DHCP ou IP manuelle). Assurez-vous que les informations du compte SIP sont correctes. Contactez votre administrateur réseau ou votre opérateur VoIP.

MODE D'EMPLOI IP 28 XS TIPTEL

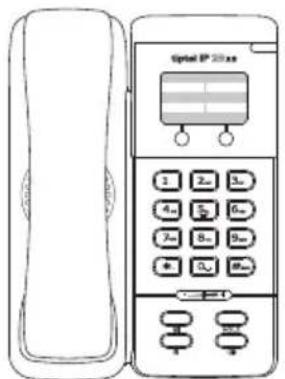

Contenu de la livraison

Installation du téléphone

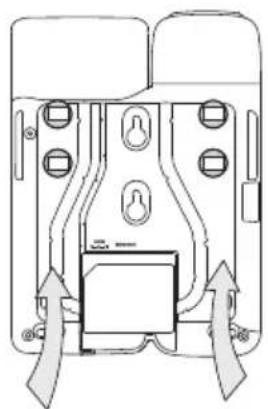

1. Fixez le support comme indiqué ci-dessous:

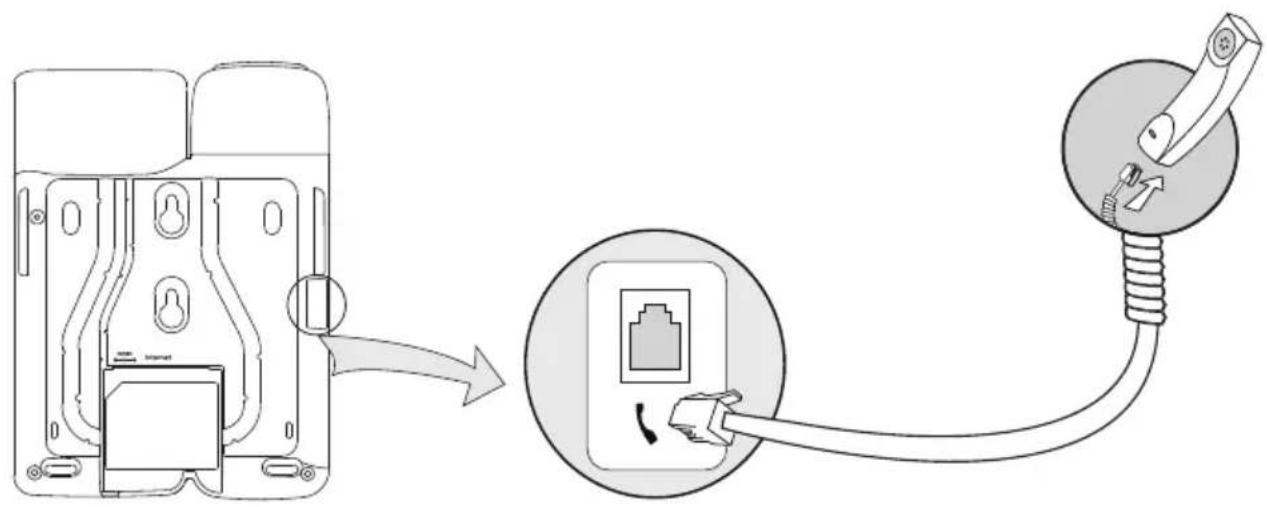

2. Raccordez le combiné comme indiqué ci-dessous :

3. Connectez les câbles réseau et d'alimentation

Il y a deux manières pour se raccorder au réseau et à l'alimentation. Vous pouvez connecter votre poste soit directement au bloc d'alimentation fourni soit à un port PoE d'un hub ou switch. Votre administrateur système vous conseillera quel raccordement effectuer.

Remarque: Si vous disposez d'un réseau PoE, ne pas utiliser dans ce cas le bloc d'alimentation. Veillez à ce que le câble et switch / hub soient compatibles PoE.

Configuration par navigateur Web

Décrochez le combiné et composez “**90#” pour obtenir l'adresse IP par message vocal.

Entrez la ensuite (par exemple http://192.168.3.35) dans la barre de votre navigateur web.

L'identifiant par défaut et le mot de passe sont: admin/admin.

Remarque : veuillez localiser votre PC dans le même segment de réseau que votre poste IP (192.168.3.X) pour avoir accès à la page de configuration. Pour plus d'informations, veuillez contacter votre administrateur réseau ou votre opérateur IP.

Réglages réseau : Sélectionnez Réseau – Type WAN

DHCP : par défaut, le téléphone essaie de se connecter à un serveur DHCP de votre réseau pour obtenir des paramètres réseau valides, tels qu'adresse IP, sous-masque réseau, passerelle, serveur DNS, etc...

IP manuelle : Si votre téléphone n'arrive pas à trouver un serveur DHCP pour quelque raison que ce soit, vous devrez entrer manuellement les réglages réseau via "IP manuelle". Veuillez consulter votre administrateur réseau pour plus de détails.

Remarque : Si vos paramètres réseau sont incorrects, vous n'aurez pas accès au téléphone et risquez de réduire les performances de votre réseau ! Veuillez contacter votre administrateur réseau.

Réglage Compte : Appuyez sur Compte

Paramètres :

Ligne active : Vous pouvez sélectionner Activer/Désactiver le compte

Nom Ecran : Il est affiché pour l'identification de l'appel lors d'un appel

Nom ID : Il est fourni par le fournisseur d'accès pour l'enregistrement

Nom d'utilisateur : Il s'agit du nom authentifié, fourni par votre opérateur

Mot de passe : Il est fourni par votre fournisseur d'accès pour l'enregistrement

Serveur SIP : Serveur pour l'enregistrement, fourni par l'opérateur

Veuillez contacter votre opérateur pour plus d'infos.

Configuration par clavier

DHCP : Décrochez le combiné et composez “**88 #”, suivez le guide vocal : pour désactiver le DHCP, entrez le “0 #” ou “1#” pour l'activer.

IP manuelle:

1) Adresse IP : Décrochez le combiné et composez “**80 #”, suivez ensuite le guide vocal pour entrer l'adresse IP et appuyez sur la touche # pour confirmer (par exemple :192.168.1.56#).
2) Sous-masque réseau : Décrochez le combine et composez “**81 #”, suivez ensuite le guide vocal pour entrer le sous-masque réseau et appuyez ensuite sur la touche # pour valider.
(par exemple:255.255.255.0#).
3) Passerelle : Décrochez le combiné et composez “**82 #”, suivez ensuite le guide vocal pour entrer l'adresse et confirmez avec la touche # (par exemple :192.168.1.0#).
4) DNS1 : Décrochez le combiné et composez “**83 #”, suivez ensuite le guide pour entrer l'adresse DNS et appuyez sur # pour confirmer (par exemple :202.101.103.55#).
5) DNS2 : Décrochez le combiné et composez “**84 #”, puis suivez le guide vocal pour entrer l'adresse DNS2 et confirmez avec la touche #(par exemple :202.101.103.55#).
Pour plus d'infos, vous pouvez vous référer au paragraphe ci-dessus "Configuration par navigateur Web".

Informations complémentaires

Vous trouverez des informations détaillées dans le manuel d'installation disponible sur www.tiptel.fr.
