IP 28 XS - Telefon TIPTEL - Kostenlose Bedienungsanleitung

Marke	Tiptel
Modell	IP 28 XS
Produkttyp	IP-Telefon
Stromversorgung	5V DC über Netzadapter oder PoE (802.3af)
Netzwerkanschluss	Ethernet 10/100 Base-T
VoIP-Protokoll	SIP
Konfiguration	Über Webbrowser oder Telefontastatur
Anzeige	Hintergrundbeleuchtetes LCD-Display
Tastatur	Numerisch mit Funktionstasten
Hauptfunktionen	VoIP-Anrufe, Verwaltung mehrerer Konten, Konferenz, Anrufweiterleitung, Telefonbuch, Freisprecheinrichtung
Installation	Wand- oder Tischmontage
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Produkte verwenden.
Sicherheit	Nur den mitgelieferten Netzadapter verwenden. Bei PoE-Nutzung die Kompatibilität des Switches prüfen.
Allgemeine Informationen	Garantie und Support: siehe www.tiptel.fr

Häufig gestellte Fragen - IP 28 XS TIPTEL

Wie erhalte ich die IP-Adresse meines Tiptel IP 28 XS?

Nehmen Sie den Hörer ab und wählen Sie **90#. Die IP-Adresse wird Ihnen per Sprachansage mitgeteilt.

Wie konfiguriere ich das Telefon per DHCP?

Nehmen Sie den Hörer ab und wählen Sie **88#. Folgen Sie der Sprachführung: Drücken Sie 1# um DHCP zu aktivieren oder 0# um es zu deaktivieren.

Wie stelle ich eine manuelle IP-Adresse ein?

Nehmen Sie den Hörer ab und wählen Sie **80#. Folgen Sie der Sprachführung, um die IP-Adresse einzugeben, und drücken Sie dann # zur Bestätigung.

Wie konfiguriere ich die Subnetzmaske?

Nehmen Sie den Hörer ab und wählen Sie **81#. Geben Sie die Subnetzmaske ein (z.B. 255.255.255.0) und bestätigen Sie mit #.

Wie konfiguriere ich das Standard-Gateway?

Nehmen Sie den Hörer ab und wählen Sie **82#. Geben Sie die Gateway-Adresse ein und bestätigen Sie mit #.

Wie konfiguriere ich die DNS-Server?

Für DNS1 wählen Sie **83#; für DNS2 wählen Sie **84#. Geben Sie die DNS-Adresse ein und bestätigen Sie mit #.

Wie greife ich auf die Weboberfläche zur Konfiguration zu?

Geben Sie die IP-Adresse des Telefons (erhalten über **90#) in die Adressleiste Ihres Browsers ein. Der Standard-Benutzername und das Passwort lauten admin/admin. Stellen Sie sicher, dass sich Ihr PC im selben Netzwerksegment befindet.

Wie konfiguriere ich ein SIP-Konto?

Gehen Sie über die Weboberfläche zu Konto. Geben Sie die von Ihrem Anbieter bereitgestellten Parameter ein: Aktive Leitung, Anzeigename, Benutzername, Passwort, SIP-Server.

Kann ich die PoE-Stromversorgung verwenden?

Ja, wenn Ihr Netzwerk PoE-kompatibel ist (802.3af). Schließen Sie in diesem Fall den Netzadapter nicht an. Überprüfen Sie die Kompatibilität Ihres Switches/Hubs.

Was tun, wenn sich mein Telefon nicht im Netzwerk registriert?

Überprüfen Sie zunächst die Netzwerkeinstellungen (DHCP oder manuelle IP). Stellen Sie sicher, dass die SIP-Kontoinformationen korrekt sind. Wenden Sie sich an Ihren Netzwerkadministrator oder Ihren VoIP-Anbieter.

BEDIENUNGSANLEITUNG IP 28 XS TIPTEL

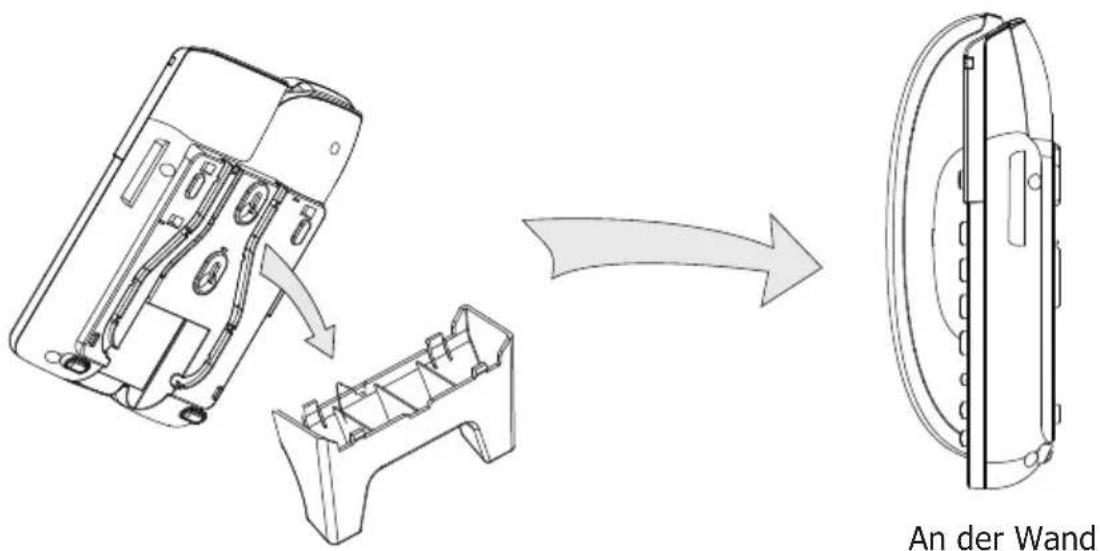

1. Sie können das Telefon entweder an der Wand anbringen oder es mit dem Standfuß aufstellen.

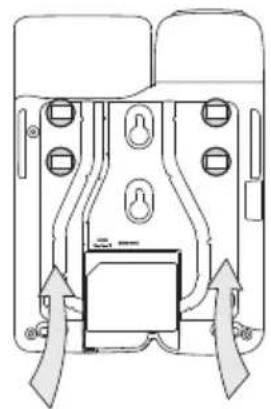

Standfuß ist montiert

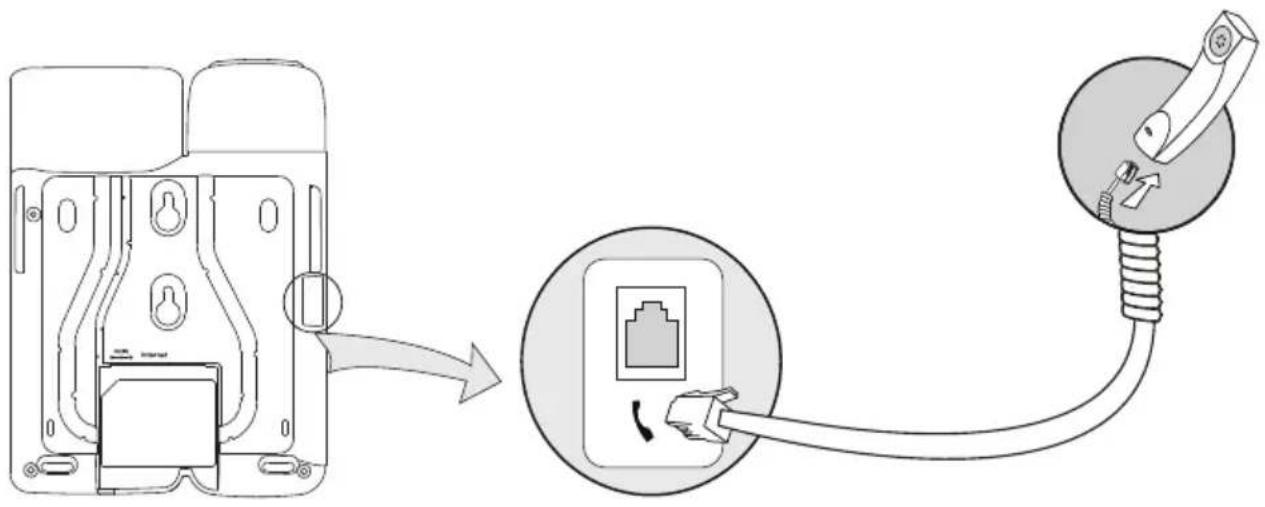

2. Schließen Sie den Hörer wie auf der Skizze angegeben an:

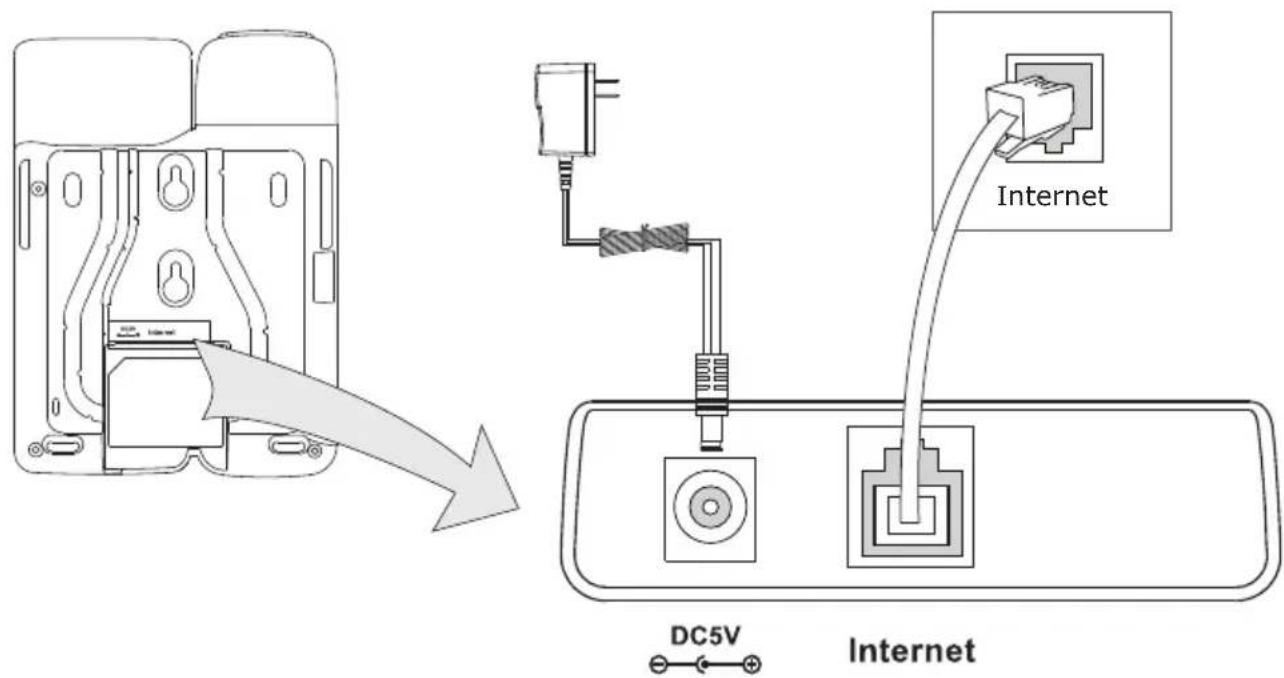

3. Anschluss von Netzwerk und Netzstrom

Es gibt zwei Möglichkeiten, das Gerät mit Strom zu versorgen. Sie können das Telefon entweder direkt über das Steckernetzteil anschließen oder mit einem PoE-fähigen Hub oder Switch verbinden.

Anmerkung: Bei PoE-Betrieb das Steckernetzteil nicht anschließen. Stellen Sie sicher, dass sowohl Netzwerkkabel als auch Hub/Switch PoE-kompatibel sind.

Konfiguration über Webbrowser

Wählen Sie an Ihrem Apparat **90#. Es wird Ihnen eine IP Adresse vorgelesen. Geben Sie die entsprechende IP-Adresse (z.B. http://192.168.3.35) über Ihren PC in den Webbrowser ein. Die Werkseinstellungen für Name und Passwort sind admin/admin.

Anmerkung: Achten Sie darauf, dass sich Ihr PC im gleichen Netzwerkbereich (z.B. 192.168.3.X) wie Ihr Telefon befindet. Die Konfigurationsseiten können sonst nicht aufgerufen werden. Für weitere Fragen kontaktieren Sie bitte den Netzwerkadministrator bzw. den IP-Serviceprovider.

Netzwerk-Einstellungen: Wählen Sie in der Web-Oberfläche Netzwerk – Internet Port (WAN)

DHCP: In der Werkseinstellung versucht das Telefon über einen DHCP-Server innerhalb des Netzwerks die korrekten Daten wie IP-Adresse, Subnetzmaske, Gateway, DNS-Server usw. zu beziehen.

Statische IP-Adresse: Wenn Ihr Telefon keinen DHCP-Server findet, müssen in diesem Menü alle obigen Angaben manuell eingegeben werden. Für weitere Fragen kontaktieren Sie bitte den Netzwerkadministrator bzw. den IP-Serviceprovider.

Anmerkung: Falls Sie falsche Netzwerkparameter eingeben, verhindern Sie den Zugang Ihres Telefons. Es ist außerdem möglich, dass es zu Netzwerkproblemen kommt. Kontaktieren Sie in diesem Fall bitte den Netzwerkadministrator.

Konteneinstellungen: Zum Einstellen wählen Sie in der Web-Oberfläche Konto Parameter:

Konto aktiv: Konto benutzen oder deaktivieren (Navigationstasten rechts/links)

Display-Name: Wird bei Anrufen als Namensanzeige benutzt

Registrierter Name: Wird von Ihrem SIP-Serviceprovider vergeben

User-Name: Benutzerkonteninformation, wird von Ihrem SIP-Serviceprovider vergeben

Passwort: Wird von Ihrem SIP-Serviceprovider vergeben

SIP Server, NAT usw.: Server für die Registrierung, wird von Ihrem SIP-Serviceprovider vergeben

Bitte wenden Sie sich an Ihren Serviceprovider, um mehr Kontendetails zu erhalten.

Einstellungen über die Tastatur

DHCP: Heben Sie den Hörer ab und wählen Sie **88#, wählen Sie dann 1# um DHCP zu aktivieren oder 0# um DHCP zu deaktivieren.

Statische IP-Adresse

1) IP-Adresse: Heben Sie den Hörer ab und wählen Sie **80#, wählen Sie dann die IP-Adresse und bestätigen Sie mit # (z.B.: 192.168.1.56#)
2) Subnetzmaske: Heben Sie den Hörer ab und wählen Sie **81#, wählen Sie dann die Subnetzmaske und bestätigen Sie mit # (z.B.: 255.255.255.0#)
3) Gateway: Heben Sie den Hörer ab und wählen Sie **82#, wählen Sie dann die Gateway-Adresse und bestätigen Sie mit # (z.B.: 192.168.1.0#)
4) DNS 1: Heben Sie den Hörer ab und wählen Sie **83#, wählen Sie dann die DNS-Adresse und bestätigen Sie mit # (z.B.: 202.101.103.55#).
5) DNS 2: Heben Sie den Hörer ab und wählen Sie **84#, wählen Sie dann die DNS-Adresse und bestätigen Sie mit # (z.B.: 202.101.103.55#).

Sie können nun auf die Web-Oberfläche zugreifen und hier weitere Einstellungen vornehmen.

Aktuelle Anleitungen und Firmware finden Sie unter www.tiptel.com/support.
