MODE D'EMPLOI LensHopper VP83F SHURE

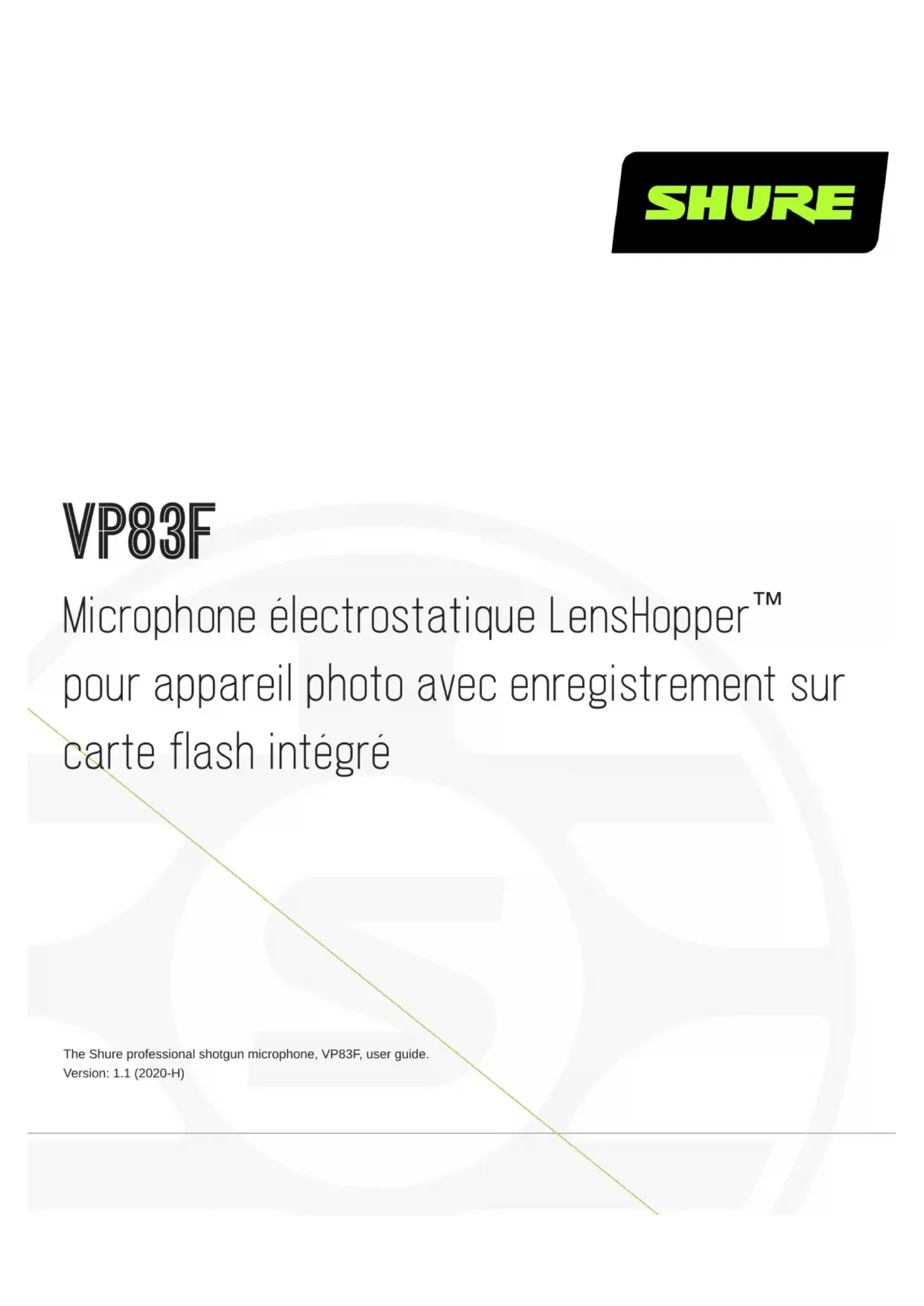

VP83F Microphone électrostatique LensHopper pour appareil photo avec enregistrement sur carte flash intégré

The Shure professional shotgun microphone, VP83F, user guide. Version: 1.1 (2020-H)Shure Incorporated 2/22 Table of Contents VP83F Microphone électrostatique LensHopper™ pour appareil photo avec enregistrement sur carte flash inté gré 3 Description générale 3 Caractéristiques 3 VP83F 3 Accessoires 4 Installation de la carte mémoire et des piles 4 Montage du microphone 5 Sur une caméra ou un appareil photo : 5 Sur un trépied : 6 Branchements audio 6 Sortie caméra/appareil photo (rouge) 6 Sortie casque (noire) 7 Panneau de commande 7 Témoins de l'écran d’accueil 8 Navigation dans le menu 9 Chemin du signal audio 9 Formatage de la mémoire avant l'utilisation 10 Réglage du gain du microphone 10 Volume de sortie du casque et de la caméra/l'appareil photo 11 Filtre passe-haut 11 Enregistrement du son 11 Ajustement des réglages en cours d'enregistrement 12 Gestion des pistes 12 Lecture des pistes 12 Suppression de pistes 13 Exportation de pistes 13 Utilitaires 13 SD CARD 13 BACKLIGHT 13 TIME/DATE 14 BATTERY TYPE 14 CAMERA OUT 14 CONTRAST 14 RESTORE DEFAULTS 14 DEVICE DATA 14 UPDATE FW 14 Autonomie des piles 14 Exigences en matière de carte mémoire 15 Dépannage 15 Accessoires et pièces de rechange 16 Configuration des broches de sorties caméra/appareil photo et casque 16 Caractéristiques 17 Information to the user 21 Homologations 22Shure Incorporated 3/22

VP83F Microphone électrostatique LensHopper pour appareil photo avec enregistrement sur carte flash intégré Description générale Le Shure VP83F est un microphone électrostatique de qualité professionnelle conçu pour être utilisé avec les appareils photo réflex numériques et les caméras vidéo. Le VP83F présente une fonction intégrée d'enregistrement sur carte mémoire flash et permet de capturer un son haute définition d'une netteté exceptionnelle sans devoir avoir recours à aucun autre matériel. Grâce au menu intuitif, la configuration est à la fois rapide et simple pour une utilisation dans n'importe quel environnement so nore. Caractéristiques Qualité audio d'exception Enregistrement haute résolution (échantillonnage 24 bits/48 kHz, format WAV) Motif de captage supercardioïde/lobaire qui élimine les bruits indésirables Tube à interférences pour une directivité accrue Immunité RF Enregistrement sur carte flash intégré Enregistre directement sur une carte microSD (32 Go maximum) Menu intuitif facilitant la configuration du microphone et la gestion des pistes Sorties séparées pour la surveillance par casque et entrée caméra/appareil photo avec réglage indépendant du volume Solide et fiable Boîtier durable entièrement métallique Support anti-vibration intégré Adaptateur sabot pour une installation facile VP83F ① Bonnette anti-vent ② Sortie audio caméra/appareil photo ③ Support sabot pour caméra/appareil photo ④ Compartiment piles et carte mémoire ⑤ Support anti-vibration intégré ⑥ Panneau de commande ⑦ Sortie audio casque ™Shure Incorporated 4/22

Accessoires Bonnette anti-vent en mousse Câble audio extensible de 3,5 mm 2 piles AA (sauf en Argentine) Rycote Windjammer bonnette anti-vent fourrure (en option) Installation de la carte mémoire et des piles Le VP83F a besoin de deux piles AA pour fonctionner (il accepte les piles Alcalines, NiMH ou Lithium). L'installation d'une carte mémoire MicroSD permet d'utiliser la fonction d'enregistrement. Si aucune carte mémoire n'est installée, le son est toujours transféré aux sorties caméra/appareil photo et casque. ① Ouverture du panneau avant Appuyer sur les loquets situés de chaque côté et ouvrir le panneau avant afin d'accéder au compartiment de la carte mé moire et des piles. ② Installation de la carte mémoire Toujours éteindre le micro avant d'enlever ou de mettre en place une carte mémoire. Mise en place : Insérer la carte dans la fente située au-dessus de la porte du compartiment des piles, avec les contacts orientés vers le haut. Lorsqu'elle est insérée à fond, la carte se bloque en position. Retrait : Appuyer sur la carte pour la débloquer puis tirer dessus pour l'extraire. Remarque: il faut formater la carte mémoire dans l'appareil avant la première utilisation. Consulter la section « Exigences en matière de carte mémoire » du guide d'utilisation pour plus d'informations. ™Shure Incorporated 5/22

③ Installation et remplacement des piles Ouvrir la porte du compartiment des piles située à l'intérieur du panneau avant en poussant le fermoir vers le bas. Insérer les piles en respectant les marques de polarité. Remarque: la porte du compartiment des piles doit être fermée et verrouillée avant la fermeture du panneau avant. Montage du microphone Sur une caméra ou un appareil photo : Faire glisser le microphone sur le sabot de la caméra ou de l'appareil photo. Serrer la bague pour fixer le micro.Shure Incorporated 6/22 Conseil : en plus de la protection contre les vibrations assurée par le support anti-vibration, il est possible d'utiliser le filtre passe-haut pour éliminer également les bruits de manipulation et les ronflements dans les basses fréquences. Sur un trépied : le trou de vis de 1/4 po situé à la base du support sabot est compatible avec les trépieds équipés d'une colonne centrale de 1/4 po. Tourner avec précaution le microphone dans le sens des aiguilles d'une montre pour le fixer à un trépied. Si l'on sou haite utiliser d'autres solutions de montage, comme par exemple un pied de micro ou une perche, un adaptateur peut s'avérer nécessaire. Branchements audio Sortie caméra/appareil photo (rouge) La sortie caméra/appareil photo transfère le signal audio pour l'enregistrement d'une piste de secours sur la caméra/l'appareil photo. Utiliser le câble extensible de 3,5 mm pour connecter la sortie caméra/appareil photo du VP83F à l'entrée audio de la caméra/l'appareil photo.Shure Incorporated 7/22 Sortie casque (noire) Connecter un casque à la sortie casque pour pouvoir surveiller les enregistrements et écouter pendant la lecture. Important : ne jamais utiliser le gain du microphone pour ajuster le volume du casque car cela pourrait être à l'origine d'une mauvaise qualité ou d'une distorsion du signal. Panneau de commande ① Affichage du menu Affiche les informations et les réglages du menu. ② Bouton d'alimentation Met le système en marche et l'arrête. ③ Levier de commande à cinq positions Permet de se déplacer dans le menu. Appuyer au centre du levier de commande pour réaliser une sélection.Shure Incorporated 8/22

④ Bouton d'enregistrement Appuyer sur ce bouton pour lancer l'enregistrement ou faire une pause dans celui-ci Appuyer dessus sans le relâcher pour mettre fin à l'enregistrement Dans le menu, appuyer sur ce bouton pour revenir à l'accueil ⑤ Témoin LED d'enregistrement Rouge fixe = enregistrement en cours Rouge clignotant = enregistrement en pause Témoins de l'écran d’accueil ① Informations de piste Affiche le titre de la piste et sa durée ② Icônes de filtre passe-haut On (marche) : Off (arrêt) : ③ Temps d'enregistrement restant Affiche le temps restant sur la carte mémoire ④ Volume du casque ⑤ Compteur des piles ⑥ Vumètre audio (gain) Affiche le niveau de signal du microphone, avec un témoin de plage indiquant les niveaux de crête suggérés ⑦ Valeur de gain du microphoneShure Incorporated 9/22

Ajustements rapides depuis l'écran d'accueil Les paramètres suivants peuvent être ajustés lorsqu'ils sont en surbrillance sur l'écran d'accueil : Volume du casque Gain du microphone Filtre passe-haut Pousser le levier de commande vers la gauche ou la droite pour mettre en surbrillance une icône à ajuster puis le pousser vers le haut/bas pour modifier la valeur. Navigation dans le menu Ouvrir le menu : pousser le levier de commande vers la droite pour ouvrir le menu principal et pour accéder aux écrans des sous-menus. Revenir à l'écran précédent / sélectionner les icônes de l'écran d'accueil : pousser le levier de commande vers la gauche pour revenir en arrière et quitter le menu. Dans l'écran d'accueil, le fait de pousser le levier de commande vers la gauche per met de mettre en surbrillance les paramètres gain, volume du casque ou filtre passe-haut pour ensuite pouvoir les ajuster. Entrer : appuyer sur le bouton central du levier de commande. Parcourir / ajuster les paramètres : pousser le levier de commande vers le haut ou le bas pour parcourir les éléments du menu ou pour modifier les paramètres sélectionnés. Chemin du signal audio Le schéma suivant montre le chemin parcouru par le son à travers l'appareil :Shure Incorporated 10/22 Important : pour des performances signal-bruit optimales, suivre les instructions de réglage du gain. Puisqu'il arrive en premier sur le chemin parcouru par le signal, le gain affecte tout ce qui vient après lui. Le gain ne doit jamais être utilisé pour amplifier ou atténuer le signal du casque ; pour cela, utiliser le volume du casque afin d'ajuster les niveaux de surveillance. Les réglages du niveau de sortie du casque et de la caméra/l'appareil photo sont appliqués après que le signal a atteint la section d'enregistrement de l'appareil et ne doivent pas être utilisés pour compenser un réglage de gain trop faible ou causant des phéno mènes d'écrêtage. Formatage de la mémoire avant l'utilisation Il faut formater la carte mémoire dans l'appareil avant la première utilisation pour garantir des performances d'enregistrement optimales. Il est recommandé de formater la carte après l'exportation des pistes. Pour formater la carte, entrer dans le menu et sélectionner UTILITIES > SD CARD > FORMAT CARD.Shure Incorporated 11/22

Réglage du gain du microphone Afin de capturer un signal audio de la plus haute qualité, le gain du microphone doit être réglé au niveau approprié. Pousser le levier de commande vers le haut ou le bas pour ajuster les niveaux dans l'écran MIC GAIN du menu, ou depuis l'écran d'accueil lorsque l'icône de gain du micro est en surbrillance. Procéder comme suit pour obtenir les meilleurs résultats : Ajuster le gain de sorte qu'il corresponde au niveau sonore anticipé le plus élevé. Les sons les plus élevés devraient culminer entre -12 dB et -6 dB. Le réglage du gain à un niveau trop faible aura pour effet une plus grande quantité de bruit dans l'enregistrement. S'il est réglé trop haut, le signal sera écrêté et déformé. Le vumètre audio indiquera que le signal est écrêté lorsque le niveau at teint la barre la plus haute. Conseil : Pour des mesures de meilleure résolution, ajuster le gain dans l'écran MIC GAIN afin de voir avec plus de précision à quel moment le signal arrive en crête. Volume de sortie du casque et de la caméra/l'appareil photo Volume du casque : ce paramètre est accessible dans le menu en sélectionnant HEADPHONE, ou dans les écrans de lec ture, enregistrement et d'accueil en sélectionnant l'icône du casque et en poussant le levier de commande vers le haut ou le bas. Volume de sortie de la caméra/l'appareil photo : ce paramètre est accessible dans le menu en sélectionnant UTILITIES > CAMERA OUT. Le niveau peut être sélectionné (LOW, MEDIUM, ou HIGH) pour s'adapter à différentes sensibilités du préampli de la caméra ou de l'appareil photo. Remarque : toujours régler le gain au niveau approprié avant d'ajuster le volume de sortie du casque ou de la caméra/l'appareil photo. Filtre passe-haut Atténue les basses fréquences inférieures ou égales à 170 Hz (12 dB par octave) afin de réduire les ronflements dans les basses fréquences causées par la manipulation de la caméra/l'appareil photo et d'autres facteurs environnementaux. Une bon nette sur mesure Rycote anti-vent fourrure (A83-FUR) peut être utilisée pour réduire encore plus le bruit du vent. ®Shure Incorporated 12/22 Enregistrement du son Enregistrer : appuyer sur le bouton d'enregistrement pour lancer l'enregistrement. Le témoin LED s'allume pendant l'enregistrement. Lorsque l'on appuie sur le bouton d'enregistrement, une nouvelle piste est systématiquement créée, sauf si l'on reprend l'enregistrement après une pause. Faire une pause : appuyer sur le bouton d'enregistrement pour faire une pause dans l'enregistrement. Le témoin LED clignote pendant que l'enregistrement est en pause. Appuyer de nouveau sur le bouton d'enregistrement pour reprendre celui-ci. Arrêter : Appuyer sur le bouton d'enregistrement sans le relâcher pendant deux secondes. Ajustement des réglages en cours d'enregistrement Si nécessaire, il est possible d'ajuster les réglages audio (gain du microphone , volume du casque, et filtre passe-haut) en cours d'enregistrement pour faire face aux changements inattendus, comme par exemple une augmentation de volume qui en traînerait un écrêtage. Pousser le levier de commande vers la gauche pour mettre un élément en surbrillance puis vers le haut ou le bas pour modifier la valeur. Pour de meilleurs résultats, configurer tous les paramètres avant l'enregistrement. Remarque : le menu n'est pas accessible pendant l'enregistrement. Gestion des pistes Lecture des pistes Pour écouter les pistes enregistrées, sélectionner FILE LIST dans l'écran du menu. Mettre une piste en surbrillance et sélec tionner PLAYBACK pour l'ouvrir.Shure Incorporated 13/22 Commandes de lecture Fonction Action du levier de commande Piste précédente / suivante Pousser vers la gauche / la droite Retour / avance rapide Maintenir vers la gauche / la droite Lecture / pause Appuyer au centre Retour à la liste des pistes Pousser vers la gauche pendant la pause Retour à l'écran d'accueil Appuyer sur le bouton d'enregistrement Suppression de pistes Pour supprimer des pistes audio, sélectionner FILE LIST dans l'écran du menu et ouvrir la piste que l'on souhaite supprimer puis sélectionner DELETE. Remarque : une fois qu'une piste a été supprimée, il n'est plus possible de la récupérer. Exportation de pistes Pour exporter des fichiers audio .WAV, éteindre le microphone et retirer la carte mémoire MicroSD. Transférer les fichiers sur un ordinateur en utilisant un adaptateur pour carte SD ou un adaptateur USB. Toutes les pistes importées incluent un titre et une estampille temporelle. Conseil : pour des performances optimales, formater la carte mémoire dans l'appareil après chaque exportation de pistes. Utilitaires SD CARD Le temps d'enregistrement restant est affiché et il est possible d'accéder aux paramètres suivants : FORMAT CARD le formatage de la carte microSD efface toutes les données et doit être réalisé avant la première utilisation.

le fait d'ajuster la taille maximale des fichiers entraîne le partitionnement des pistes plus longues. Si la taille maximale des fichiers est réglée sur 1 Go (2 heures), un enregistrement de 6 heures sera divisé en trois fichiers WAV séparés.

le nom de fichier est réglé sur TRACK par défaut, mais il peut être modifié en sélectionnant un caractère et en le modifiant en faisant défiler la liste des caractères vers le haut ou le bas. Cette fonction est utile pour identifier différentes sessions ou différents projets. BACKLIGHT Cette option permet d'ajuster la durée pendant laquelle le rétroéclairage de l'écran LED reste allumé.Shure Incorporated 14/22 TIME/DATE Cette option permet de régler l'heure et la date pour que les pistes incluent une estampille temporelle lorsqu'elles sont expor tées. BATTERY TYPE Cette option permet de sélectionner le type de piles approprié pour que le compteur affiche les valeurs exactes. CAMERA OUT Cette option permet d'ajuster le volume du signal audio qui est envoyé à la caméra/l'appareil photo. HIGH (0 dB) Pour les caméras ou les appareils photos qui présentent un préampli à faible gain. MEDIUM (20 dB) Réglage approprié pour la plupart des caméras et appareils photos. LOW (40 dB) Pour les caméras ou les appareils photos qui présentent un préampli sensible. CONTRAST Cette option permet d'ajuster la valeur de contraste pour modifier le rapport entre zones claires et zones sombres sur l'écran d'affichage. RESTORE DEFAULTS Cette option permet de restaurer tous les réglages d'usine par défaut à l'exception de l'heure et de la date. DEVICE DATA Cette option permet d'afficher les informations techniques concernant l'appareil. UPDATE FW Cette option permet d'activer les mises à jour du microprogramme à partir de la carte mémoire. Il est recommandé que le mi croprogramme le plus récent soit installé sur l'appareil. Pour obtenir des détails, visiter le site www.shure.com. Autonomie des piles Utiliser les informations suivantes en guise de référence pour choisir le type de piles à utiliser avec l'appareil. L'autonomie réelle peut varier en fonction de la marque de la carte mémoire et des piles, des niveaux du volume de sortie et du type de casque utilisé. Type de pile (AA) Durée de fonctionnement des piles (heures) En enregistrement En transmission audio seulement Alcaline 9,5 10,5 NiMH 12 15 Lithium 17,5 22,5 Remarque : l'icône des piles commence à clignoter lorsqu'il reste environ 15 minutes d'autonomie aux piles.Shure Incorporated 15/22 Exigences en matière de carte mémoire Le VP83F nécessite l'utilisation d'une carte MicroSD de classe 6 ou supérieure. Toujours formater les nouvelles cartes mé moires dans l'appareil avant tout enregistrement. Shure recommande d'utiliser des cartes mémoire de marque car l'utilisation de cartes mémoire de moindre qualité ou plus lentes peut avoir une influence néfaste sur les performances. Remarque : Si l'on utilise un carte mémoire microSDHC UHS-1, formater la carte depuis un ordinateur avec le système de fichiers FAT32 et définir la taille d'allocation sur DEFAULT. Capacité d'enregistrement des cartes mémoire Mémoire Durée d'enregistrement approximative 4 Go 8 heures 8 Go 16 heures 16 Go 32 heures 32 Go (taille de carte maxi) 64 heures Dépannage Problème Solution L'unité ne s'allume pas Remplacer les piles et s'assurer que ces dernières sont installées correctement. Le son est distordu Le gain du microphone est peutêtre réglé à un niveau trop élevé, ce qui entraîne un écrê tage du signal. Essayer de réduire le gain. S'il s'avère que le gain est réglé comme il se doit, essayer de réduire le volume de sortie du casque ou d'utiliser un autre casque. S'assurer que le casque et/ou les sorties caméra/appareil photo sont correctement bran chés. Pas de son Si le vumètre audio n'enregistre pas de signal, essayer d'augmenter le gain du micro phone. Si le vumètre audio indique un signal, vérifier le niveau de sortie du casque et le branche ment du casque. S'il n'y a toujours pas de son alors que le gain est réglé correctement et que le niveau de sortie du casque a été augmenté, essayer un autre casque. Le son n'est pas enregistré S'assurer que la carte mémoire MicroSD est installée correctement. Essayer de formater la carte dans l'appareil et s'assurer que la carte mémoire remplit les critères indiqués. Utiliser une nouvelle carte mémoire si le problème persiste. Bruit causé par le vent Utiliser une bonnette anti-vent A83-FUR et activer le filtre passe-haut Décrochages audio Utiliser une carte mémoire appartenant à une classe de vitesse supérieure ou d'une autre marque Message à l'écran : SD  CARD ERROR Formater la carte mémoire ou essayer d'utiliser une nouvelle carte qui remplit les critères requis. Veiller à bien exporter toutes les pistes avant de formater la carte.Shure Incorporated 16/22 Problème Solution Message à l'écran : SET  TIME/DATE? Régler l'heure et la date et maintenir l'appareil sous tension pendant 30 minutes lors du dé marrage initial pour charger la pile de l'horloge (en temps réel) interne. Remarque : La pile de l'horloge en temps réel est susceptible de s'épuiser au bout d'environ dix ans, auquel cas l'heure et la date ne pourront plus être enregistrées. Cela n'affecte pas le fonctionnement de l'appareil. Message à l'écran :

DATE Il est impossible de formater la carte mémoire et de mettre le micrologiciel à jour quand la pile est déchargée. Pour exécuter ces fonctions, installer une pile neuve. Message à l'écran : WAV  FILE ERROR Le fichier .wav est peut être endommagé ou le format de fichier non pris en charge. Le VP83F ne peut pas lire les fichiers extraits d'un CD comprenant des métadonnées ou fi chiers qui affichent un taux d'échantillonnage supérieur à 48 KHz. Exporter les fichiers .wa v sur un ordinateur s'ils n'ont pas été sauvegardés et les supprimer de la carte mémoire. Accessoires et pièces de rechange Bonnette anti-vent en mousse de rechange A83W Rycote Windjammer A83-FUR Configuration des broches de sorties caméra/appareil photo et casque Les sorties caméra/appareil photo et casque envoient des signaux audio mono identiques sur les parties pointe et anneau du connecteur. Les casques et entrées stéréo, qui utilisent généralement la pointe comme canal gauche et l'anneau comme canal droit, reçoivent le même signal audio sur les deux canaux. Pointe Anneau Corps Audio (mono 1) Audio (mono 2) Masse

™Shure Incorporated 17/22 Caractéristiques Type Condensateur à électret Courbe de directivité Superniere/keulenförmig Format d'enregistrement WAV, 24 bits, 48 kHz Fréquence d'échantillonnage Réponse en fréquence 50 à 20,000 Hz Sensibilité tension en circuit ouvert, à 1 kHz, typique 0 dB Gain -35,8 dBV/Pa (16,2 mV) +30 dB Gain -5,8 dBV/Pa (512,9 mV) SPL maximum 0 dB Gain, 1 kHz avec DHT de 1 % , Charge de 1000 Ω 129,2 dB SPL Rapport signal/bruit +30 dB Gain 78,4 dB Bruit propre équivalent SPL, pondéré en A, typique, +30 dB Gain 15,6 dB SPLA [1][1][2] [3]Shure Incorporated 18/22 Environnement Plage de températures de fonctionnement -18°C (0°F) à 60°C (145°F) Plage de températures de stockage -29°C (-20°F) à 74°C (165°F) Humidité relative de fonctionnement 0 à 95% Boîtier Aluminium moulé Alimentation 2 Piles AA (Alcaline, NiMH, Li-ion rechargeable) Poids 215 g (7,6 oz) 1 Pa=94 dB SPL La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente au niveau de sortie de la capsule pour la valeur SPL spécifiée. Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équivalent du bruit propre pondéré A. Type de connecteur 3,5 mm (1/8 po) mono double, Asymétrique Impédance de sortie 47 Ω Type de connecteur 3,5 mm (1/8 po) mono double Impédance de sortie 5 Ω [1] [2] [3]Shure Incorporated 19/22Shure Incorporated 20/22Shure Incorporated 21/22
