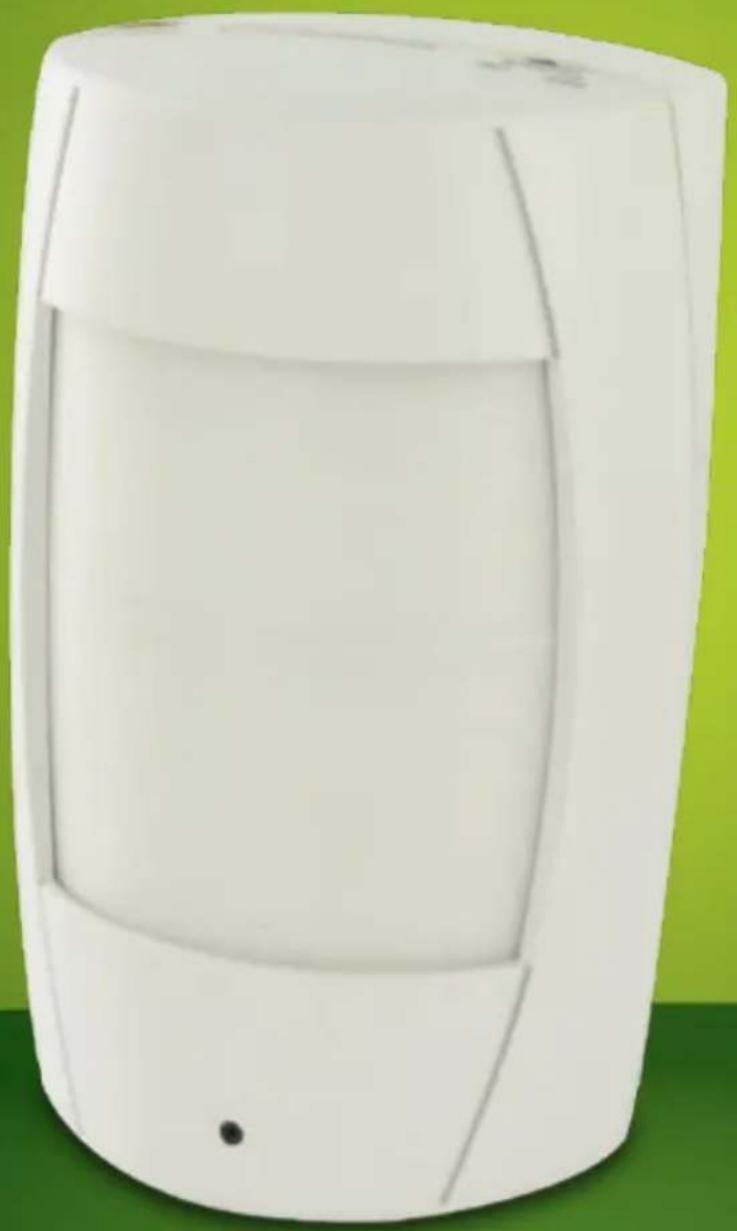

Type de produit	Caméra de surveillance dissimulée avec DVR intégré
Marque	Defender
Modèle	STEALTH1
Capteur	1/6" CMOS couleur
Résolution d'enregistrement	640 x 480 (VGA)
Angle de prise de vue	66°
Illumination minimale	2 lux
Compression vidéo	MPEG-4
Modes d'enregistrement	Manuel, programmé, détection de mouvement
Support de stockage	Carte SD/SDHC jusqu'à 32 Go
Sortie vidéo	1 x RCA composite (NTSC/PAL)
Alimentation	4 piles AA ou adaptateur secteur 12V/180mA
Autonomie sur piles	Jusqu'à 12 heures (piles au lithium)
Dimensions	12,7 x 7,6 x 7,0 cm (5 x 3 x 2,75 po)
Poids	0,18 kg (0,4 lb)
Matériau du boîtier	Plastique ABS
Température de fonctionnement	5°C à 45°C (41°F à 113°F)
Humidité maximale	80%
Langue d'affichage	Anglais
Détection de mouvement	Oui, avec sensibilité réglable
Garantie	1 an
Entretien	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas ouvrir le boîtier. Risque de choc électrique. Confier toute réparation à un professionnel.
Réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service client.

FOIRE AUX QUESTIONS - STEALTH1 Defender

Comment démarrer un enregistrement manuel ?

Appuyez sur la touche ENREGISTRER/ARRÊTER pour lancer l'enregistrement. Un nouvel appui arrête l'enregistrement.

Comment régler la sensibilité de la détection de mouvement ?

Accédez au menu principal, choisissez Configuration de la détection de mouvement. Utilisez les touches + et - pour ajuster le seuil. La barre noire indique l'énergie du mouvement, la ligne rouge le seuil.

Quelle carte SD utiliser ?

Utilisez une carte SD ou SDHC jusqu'à 32 Go de capacité. La carte doit être formatée en FAT32.

Comment formater la carte SD ?

Dans le menu principal, allez dans Options de carte SD et sélectionnez Formater. Confirmez l'opération. Attention : toutes les données seront effacées.

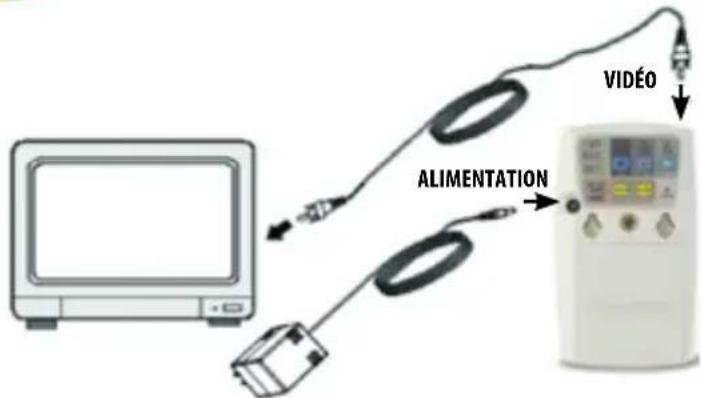

Comment visionner les enregistrements sur un téléviseur ?

Connectez le câble RCA fourni à la sortie vidéo du DVR et à l'entrée vidéo de votre téléviseur. Allumez le téléviseur et sélectionnez la source adéquate. Utilisez la touche LECTURE sur l'appareil.

Comment configurer l'enregistrement programmé ?

Dans le menu principal, choisissez Enregistrement préréglé. Activez-le, réglez l'heure de début et de fin, et choisissez le mode (continu ou détection de mouvement).

Que faire si la carte SD est pleine ?

Par défaut, l'appareil écrase les anciens enregistrements si l'option d'écrasement est activée. Sinon, l'enregistrement s'arrête. Vous pouvez formater la carte ou en utiliser une nouvelle.

Puis-je utiliser des piles rechargeables ?

Oui, vous pouvez utiliser des piles rechargeables AA. Cependant, l'autonomie peut être réduite par rapport aux piles au lithium. Utilisez de préférence des piles au lithium pour une meilleure durée.

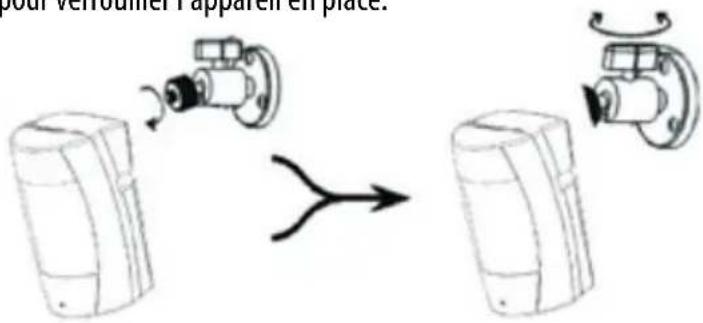

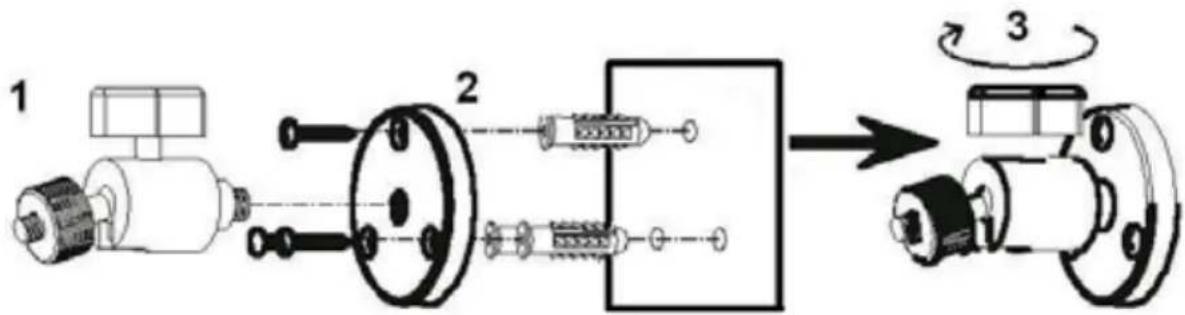

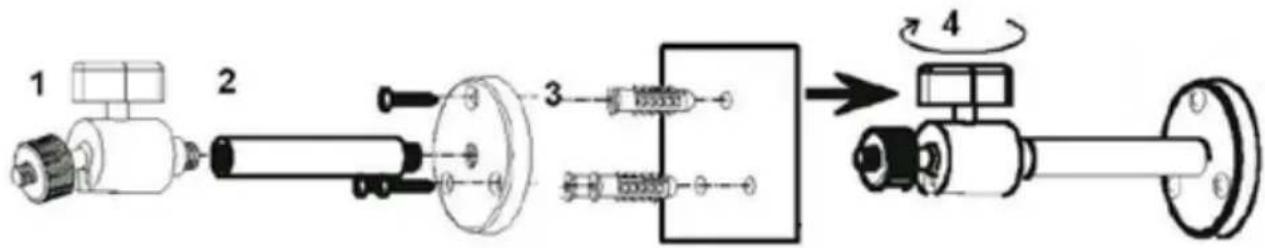

Comment monter la caméra au mur ?

Fixez le support de montage au mur avec les vis fournies. Vissez ensuite la caméra sur le support. Serrez le réglage d'angle pour verrouiller la position.

Que faire en cas d'erreur de carte SD ?

Si les voyants clignotent rapidement, éteignez l'appareil. Maintenez les touches RETOUR et AVANCE enfoncées tout en rallumant. Cela formate rapidement la carte. Sauvegardez vos vidéos au préalable.

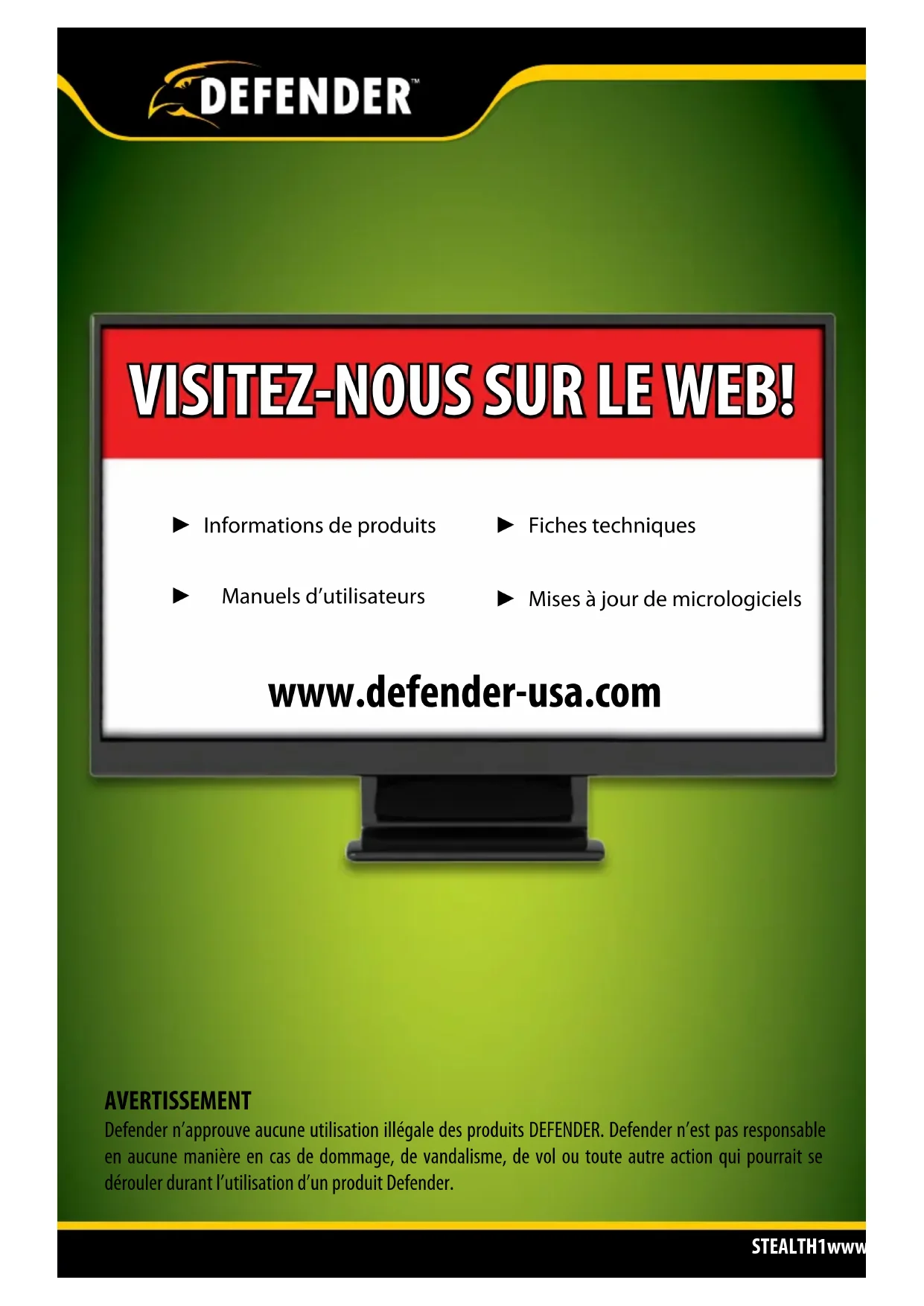

MODE D'EMPLOI STEALTH1 Defender

Informations de produits

Fiches techniques

Manuels d'utilisateurs

Mises à jour de micrologiciels

Defender n'approve aucune utilisation illégale des produits DEFENDER. Defender n'est pas responsable en aucune manière en cas de dommage, de vandalisme, de vol ou toute autre action qui pourrait se dérouler durant l'utilisation d'un produit Defender.

SPECIFICATIONS DVR

Langue d'affichage à l'écran Anglais
Avertissment disque rempli Arrêt complet / écrasement (sélectionnable)
Option d'écrasement automatique Oui
Indicateurs DEL Alimentation, enregistrement, lecture, menu
Matériel du boîtier Plastique ABS
Alimenté par piles Oui, 4 x piles AA
Autonomie des piles 12 heures (piles au lithium)
Entrée d'alimentation cc 12V 180mA
Entrée de l'adaptateur secteur ca 110-240V (alimentation à découpage)
Température de service 41°F ~ 113°F
Seuil d'humidité 80%
Dimensions 5po x 3po x 2,75po
Poids 0,4lbs

SPÉCIFICATIONS DE LA CAMÉRA

Captor d'image	1/6po Capteur CMOS couleur
Résolution	640 x 480
Distance focale	Lentille f3,62mm / F2,8
Type de mise au point	Fixée
Illumination minimum	2 lux
Détection de mouvement	Oui
Angle de prise de vu	66 degrées
Balance des blancs	Auto
Rapport signal sur bruit	46 dB

TEMPS D'ENREGISTREMENT

QUALITE

Basse

Moyenne

Haute

CARTE SD 2Go

320x240@im/s

45 jours

22 jours

17,2 jours

CARTE SD 32Go

320x240@1im/s

720 jours

360jours

300jours

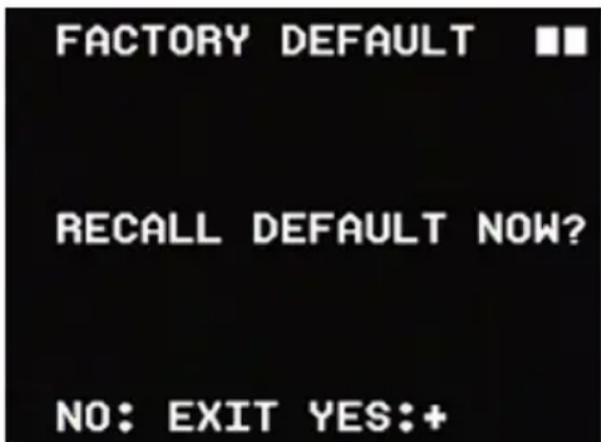

PARAMÉTRES PAR DÉFAUT

Ce menu vous permet de restaurer les paramètres de votre DVR aux réglages par défaut.

Une fois que vous entrez dans ce menu les mots "Retour aux réglages par défaut maintainant?" (RECALL

DEFAULT NOW?" ) apparaissent à l'écran:

1. Appuyez sur la touche avance rapide (+) pour restaurer les paramètres de votre DVR aux réglages par défaut.
2. Appuyez sur la touche menu pour quitter et garder vos réglages, ceci vous permettra de returner au menu principal et dernier changement ne sera effectué.

Remarque: Le retour aux réglages par défaut effacera tous vos paramètres (sauf la date et le réglage de l'heure).

SPECIFICATIONS DU DVR

Fonctionnalité Simplex
Compression video MPEG-4
Résolution 640 x 480, 320 x 240
Cadence de prise de vue d'enregistrement 320x240: 1~30 im/s (fps), 640 x 480: 1~12 im/s (fps)
Résolution d'enregistrement VGA (640x480)/ QVGA (320x240)
Qualités d'enregistrement Haute, moyenne, basse
Modes d'enregistrement Manuel/ préréglé/ détector de mouvement
Média d'enregistrement Carte SD1,1/2,0 SD/SDHC, Max de 32Go
Format video NTSC/PAL
Sortie d'affichage video	1 CAN Composite RCA
Visionnement en direct	Écran unique
Résolution en direct	640 x 480
Cadence de prise de vue en direct	30 im/s (fps)
lecture en mode recherche	Par date, heures
Vitesse de lecture	Avance / Retour rapide: x1/x2/x4/x8/x16/x32
Mode lecture Écran unique
Affichage à l'écran et du menu du système	Oui

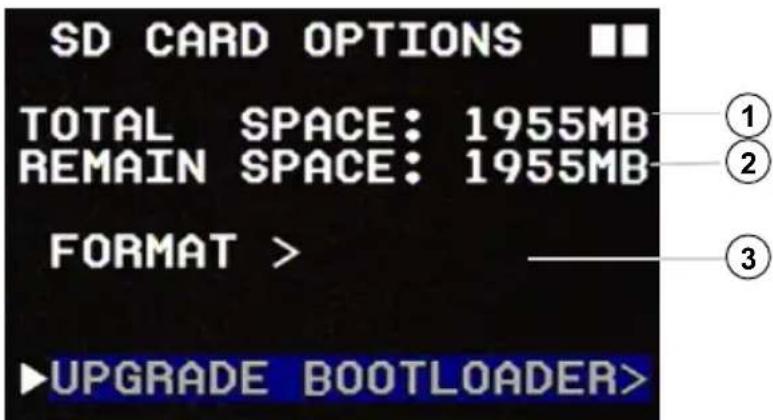

OPTIONS DE CARTE SD

La carte SD est la carte mémoire incluse qui stocke vos vidés enregistrées. Ce menu vous montre combien d'espace total est sur la carte SD, combien d'espace est actuellément disponible, et vous permet de formater la carte SD. Le formatage de la carte SD efface toutes les séquences enregistrées sur le DVR.

1. Espace total disponible sur la carte SD
2. Espace restant sur la carte SD
3. Formater la carte SD (efface toute la video)

Formater la carte SD:

1. Soulignez FORMAT.
2. Appuyez la touche avance rapide (+) pour entrer dans l'écran d'advertisement de formatage.
3. L'écran d'ajretissement lira "ATTENTION! TOUTES LES DONNÉES SUR LA CARTE SD SERONT EFFACÉES?" ("WARNING! ALL DATA ON SD CARD WILL BE CLEARÉD?")
4. Pour continuer avec le formatage de la carte SD, appuyez sur la touche avance rapide (F).
5. Pour quitter sans formater la carte SD, appuyez la touche menu et vous retournerez au menu principal de la carte SD.

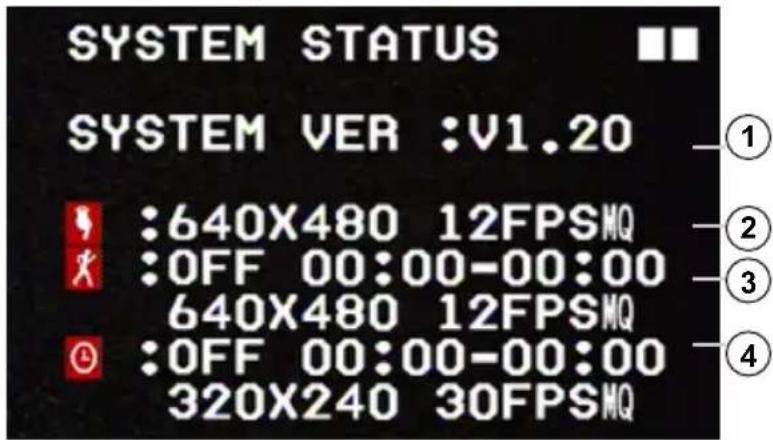

ÉTAT DU SYSTEME

Le menu d'etat du système affiche les parametes actuels du DVR pour chaque mode d'enregistrement.

1. Version du système (system version)
2. Résolution, im/s (fps) et la qualité video de l'enregistrement manuel
3. État activé/désactivé (ON/OFF), temps d'enregistrement, résolution, im/s (fps) et la qualité video de l'enregistrement de détention de mouvement
4. État activé/désactivé (ON/OFF), temps d'enregistrement, résolution, im/s (fps) et la qualité video de l'enregistrement continu

La capture d'écran démontré:

1. La version de micrologiciel 1,06 est installée sur l'unité.
2. L'enregistrement manuel est regle à une résolution de 320x240, 30 im/s et une qualite video moyenne.
3. L'enregistrement de mouvement est activé et enregistr de 11h00 à 15h00 avec une résolution de 640 × 480 , 12 im/s et une qualité video moyen.
4. L'enregistrement continu est activé et enregistr de 13h00 à 15h00 avec une résolution de 320x240, 12 im/s et une qualité video moyenne.

MENU PRINCIPAL

Prépréglage (schedule):

Cette fonction est un affichage sur 24 heures.

Par exemple, régler l'horloge de 08:00 à 12:00 va enregistrer de 8h00 AM et 12h00 PM.

Pour régler le temps que vous VOULEZ que le DVR enregistre en utilisant la détction de mouvement, utilisez les touches d'enregistrement et de lecture pour passer à la mise à l'heure, puis appuyez sur les touches avance rapide (+) et retour rapide (-) pour lemettre à l'heure que vous VOULEZ qu'il enregistre.

Durée(duration):

Cette fonction vous permet de regler la durée que le DVR enregistrtera, après que le mouvement a ete detecte. Vous avez le choix de 5 sec, 10 sec, 15 sec, 20 sec and 30 sec. Utilisez les touches avance rapide (+) et retour rapide (-) pour faire defiler la liste.

Taille d'image/cadence de prise de vue/qualité:

Pour régler ces paramètres, utilisez les touches d'enregistrement et de lecture pour faire défiler le paramètre que vous souhaitez modifier, puis appuyez sur les touches avance rapide (+) et retour rapide (-) pour augmenter ou diminuer la valeur du paramètre.

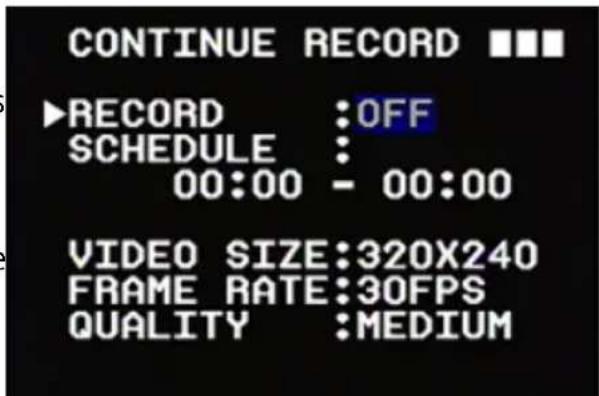

Enregistrement continu

Ce menu vous permet d'activer ou de désactiver l'enregistrement continu ainsi que de régler le temps d'enregistrement et les paramètres vidés.

Enregistrement (Record):

Activez ou désactivez l'enregistrement en continu en utilisant les touches avance rapide (+) et retour rapide (-).

Préroglage: Cette fonction est un affichage sur 24 heures.

Par exemple, régler l'horloge de 08:00 à 12:00 va enregistrer de 8h00 AM et 12h00 PM.

Pour régler le temps que vous pouze que le DVR enregistre en utilisant la détction de mouvement, utilisez les touches

d'enregistrement et de lecture pour faire defiler les heures et les minutes, puis appuyez sur les touches avance rapide (+) et retard rapide (-) pour changer les heures d'enregistrement.

Taille d'image/cadence de prise de vue/qualité:

Pour régler ces paramètres, utilisez les touches d'enregistrement et de lecture pour faire défiler le paramètre que vous souhaitez modifier, puis appuyez sur les touches avance rapide (+) et retard rapide (-) pour augmenter ou diminuer la valeur du paramètre.

MENU PRINCIPAL

Enregistrement manual

Ce menu vous permet de régler la taille de la video (résolution), la cadence de prise de vue et la qualité d'image des séquences d'enregistrement manuel.

Pour demarrer ou arreter l'enregistrement manuel, appuyez sur la touche d'enregistrement.

Taille de la video/cadence de prise de vue:

Résolution: 320x240 640x480

Cadence de prise de vue (Max.): 30 im/s (fps) 12 im/s (fps)

Qualité d'image:

Haute Qualité (HQ): Haute qualité d'image mais utilise plus de mémoire

Qualité moyenne (MQ): Qualité par défaut

Qualité inférieure (LQ): Qualité d'image inférieure mais utilise moins de mémoire

Taille d'image/cadence de prise de vue/Qualité:

Pour régler ces paramètres, utilisez les touches d'enregistrement et de lecture pour faire défiler le paramètre que vous poulez modifier, appuyez les touches avance rapide (+) et retour rapide (-) pour augmenter ou diminuer la valeur.

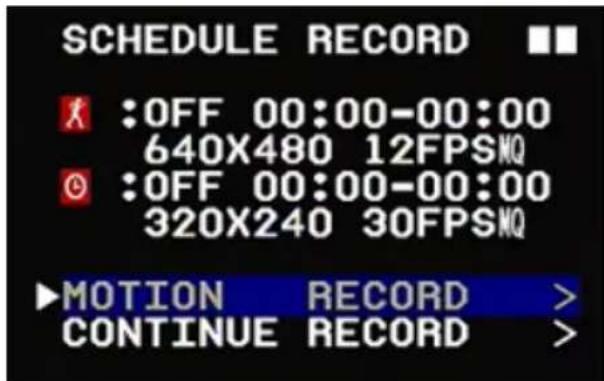

Enregistrement prédigler (detection de mouvement ou continuel)

Ce menu vous permet de régler l'heure que vous souhaitez enregistrer la video, ainsi que la façon dont vous pouze enregistrer (par détction de mouvement ou continuel). Le DVR n'enregistra que dans les paramètres de temps régle.

1. Pour régler ces paramètres, utilisez les touches d'enregistrement ou de lecture pour faire défiler le paramètre type d'enregistrement que vous souhaitez utiliser.
2. Appuyez la touche avance rapide (+) pour acceder au menu pour régler l'heure.
3. Appuyez les touches avance rapide (+) et retour rapide (-) pour régler le temps que vous pouze que la vente soit enregistrée.

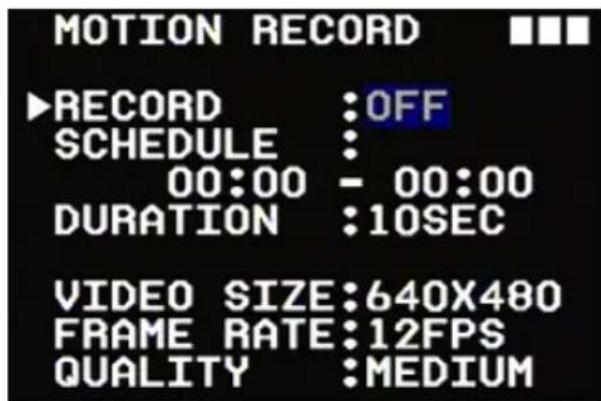

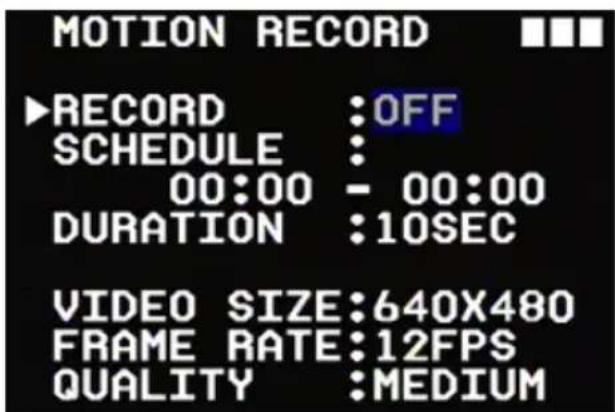

Enregistrement de mouvement

Ce menu vous permet d'activer ou de désactiver
l'enregistrement de mouvement ainsi que de régler le temps
d'enregistrement et les paramètres video.

Enregistrement (record):

Activer ou désactiver l'enregistrement préréglé en selectionnant ON (activé) ou OFF (désactivi) en utilisant les touches avance rapide (+) et retard rapide (-).

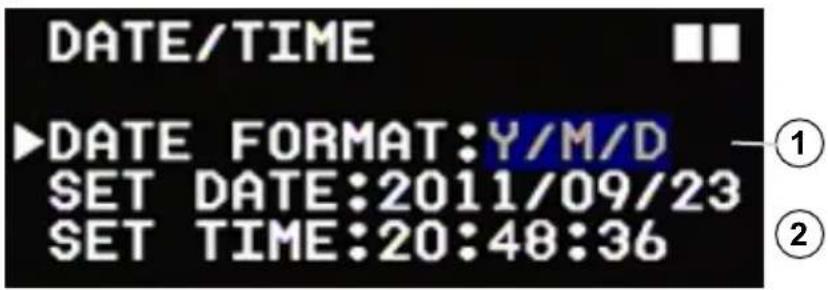

CONFIGURATION DE DATE/HEURE

1. Format de date:

Les options sont:

année/mois/jour
mois/jour/année
jour/mois/année

2. Régler la date/heure:

Affichage sur 24 heures (exemple: 16:00

est 4h00 pm) et 2000 à 2099 pour la gamme années.

Régler la date/heure

1. Utilisez les touches d'enregistrement youlez modifier.
2. Appuyez la touche avance rapide (+) la valeur.

et de lecture pour faire defiler les chiffres que vous
etretourrapide(-) pouraugmenteroudiminuer

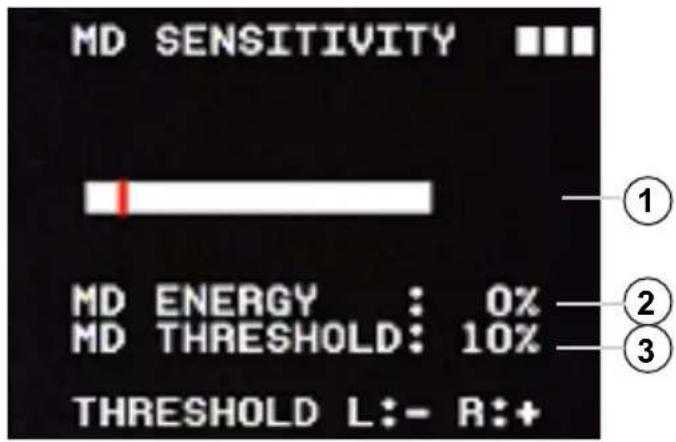

CONFIGURATION DE LA SENSIBILITÉ DE DETECTION DE MOUVEMENT

La détction de mouvement vous permet de régler votre DVR pour enregistrer seulement lorsqu'un mouvement est détecté et que le mouvement dépasse le seul que vous définissez. Ceci est une bonne option pour économiser l'espace sur votre carte SD.

1. Bande de sensibilité:

La barre noire indique la quantité de mouvement détectée (MD energy) et la ligne rouge indique le seul MD.

La quantité de mouvement génére par l'objet en mouvement.

Appuyez sur les touches + et - pour augmenter ou réduire la valeur du seuil de mouvement.

La bande de sensibilité vous permet de tester le montant d'énergie généree par le mouvement en visant l'appareil à un objet mobile qui est dans le champ de vision de I, endroit que vous surveillez. La barre noire d'énergie fluctue d'après le mouvement de I'objet. Si la barre noire d'énergie se déplace au-delà du seuil, nous suggérons de modifier le seuil à une valeur plus élevé pour éviter les fausses alarmes et les enregistements.

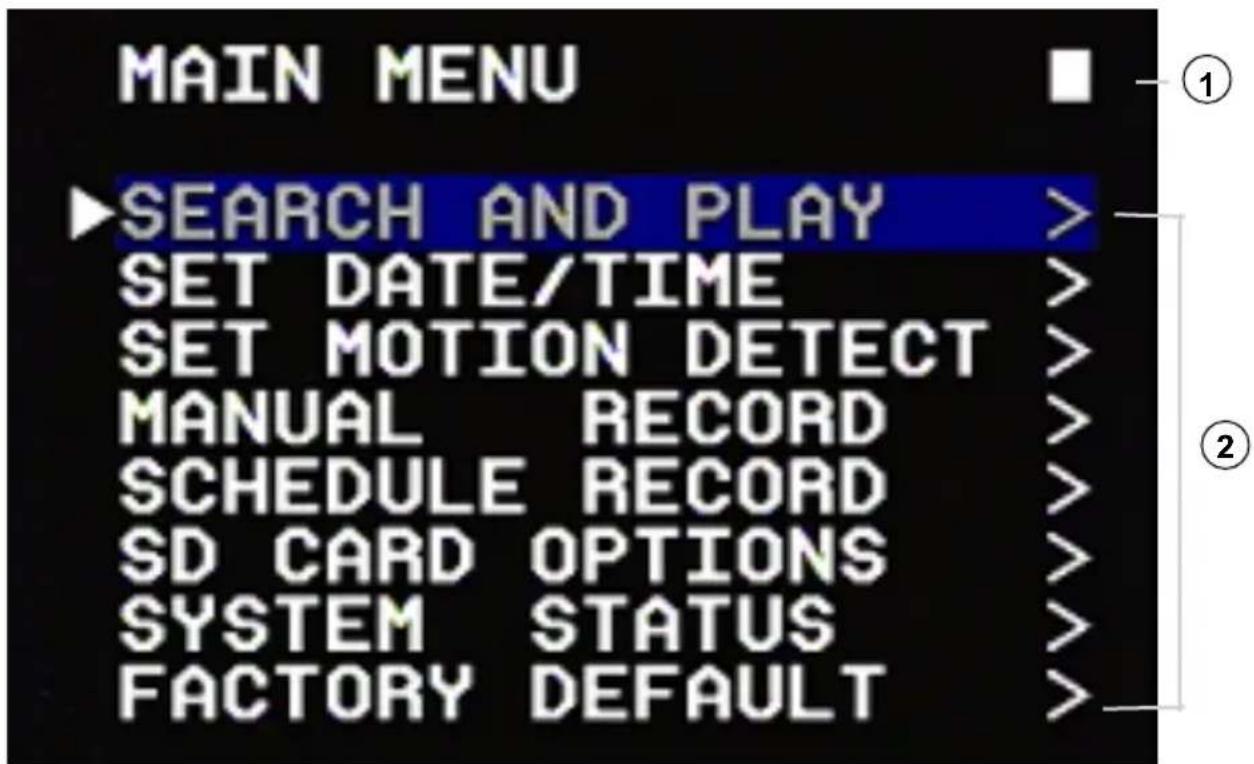

MENU PRINCIPAL

1. Parties du menu.

Le menu a trois sections:

2. Naviguer le menu.

1. Appuyez sur la touche d'enregistrement vers le haut ou vers le bas.

ou de lecture pour déplacer la barre de selection ()

1. Lorsque l'option de menu que vous poulez est souligné, appuyez la touche avance rapide pour faire votre sélection.

2. Lorsque vous étés dans un écran de menu avec des réglages ajustables, appuyez la touche avance rapide (+) ou-retour rapide (-) pour augmenter ou diminuer le paramètre qui est mis en surbrillance.

3. Pour quitter le menu courant, appuyez sur la touche menu.

MODE DE LECTURE

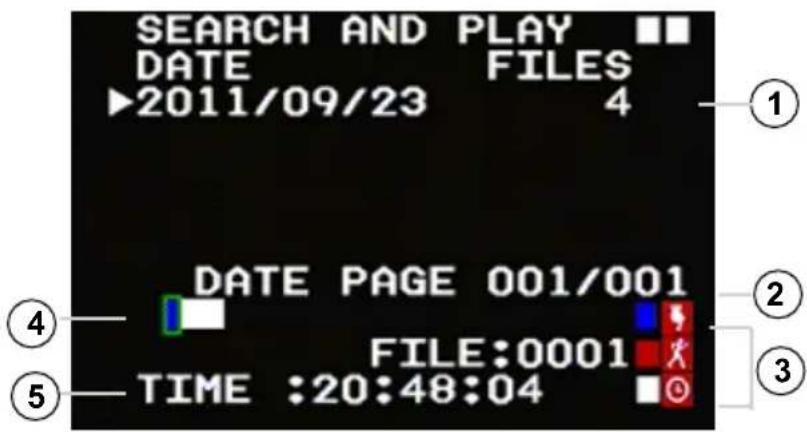

MENURECHERCHEETLECTURE

Pour acceder à la liste de recherche des videos, allez au menu principal etCHOisissez recherche et lecture (Search and Play)
Lecran de Recherche et Lecture enumerera tous les enregistements que you avez, commenant avec les plus

vieilles images

1. Date/Heure/Fichiers - Le repertoire de video montre les dates et le nombre de fichiers video enregistrés à cette date. Appuyez sur la touche d'enregistrement et de lecture pour monter le curseur en haut ou en bas.
2. Numéro de page - affiche le nombre courant et total de pages qui ont desVIDEOS d'enregistre.
3. Type de video - Chaque couleur distinguishe le mode dans lequel les fichiers ont ete enregistrres.

	Bleu: Enregistrement manuel
	Rouge: Enr. par détention de mouvement
	Blanc: Enregistrement préréglé

1. Bande indicatrice de type video - Indique le mode d'enregistrement que le DVR a utilisé pour chaque fichier. Appuyez la touche retour rapide ou avance rapide pour déplacer le curseur vert le long de la bande indicatrice pourCHOISIR un enregistrement, ensuite appurez sure la touche menu pour commencer la lecture de�te choix de video.
2. Début video - Heure de départ de la video enregistrée qui est en surbrillation dans la bande indicatrice.

Lecture de la video searched :

1. Soulignez le temps de départ de votrechoix de video.
2. Appuyez sur la touche menu pourchoisir le fjichier désire.
3. Utilisez les touches retour rapide et avance rapide pour defiler à l'option PLAY (lecture).
4. Appuyez sur la touche menu pour socrmencer la lecture.

Pour arrêter la lecture de la video cherché:

1. Appuyez sur la touche STOP/RECORD (Arrêt/Enregistrer) pour arrêter la lecture et le système reviendra à la liste Search and Play (recherche et lecture).

Pour quitter le menu de recherche et lecture:

1. Pour revenir au menu principal, appuyez sur la touche menu.

1. Utilisez les touches retour rapide et avance rapide pour defiler a l'option EXIT (sortie).
2. Appuyez sur la touche menu encore, cêla va vous ramener au menu principal.

il y a deux modes de lecture:

Lecture normale:

Appuyez sur la touche de lecture à l'arrière de l'enregistreur, l'appareil lira toutes les séquences enregistré commeant avec les plus vieilles images

Recherche et lecture:

Accessible par le menu principal, cette option vous permet de rechercher et de dire des images à partir d'une date et une heures, organises par type d'enregistrement (manuel, continu ou par mouvement)

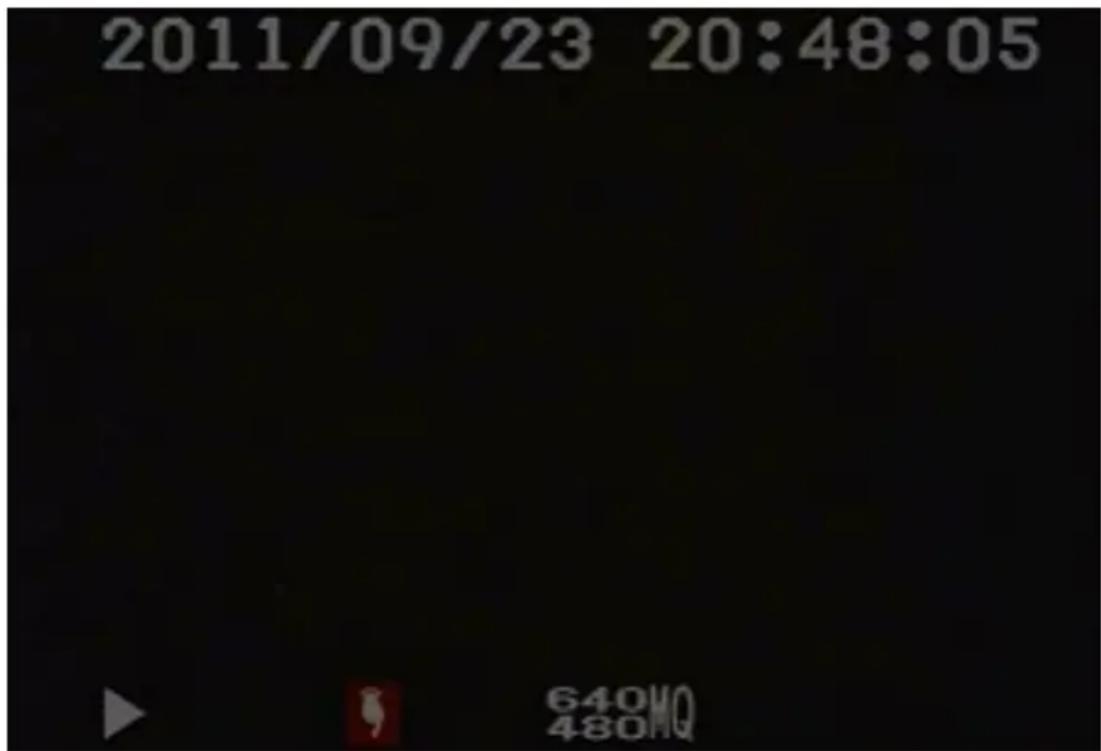

AFFICHAGE DE LECTURE NORMALE

1. Pour démarrer la lecture normale, appuyez sur la touche lecture/pause et les images enregistrées via commenceront à jour, commeçant par les plus vieilles images.
2. Pendant la lecture, appuyez sur la touche retardrque ou avance rapide pour avancer ou rembobiner la video. (Vitesse : x2 / x4 / x8 / x16 / x32)
3. Appuyez sur la touche lecture/pause encore pour arreter l'avance/retour rapide.
4. Pour suspendre la lecture, appuyez sur la touche avance/retour rapide.
5. Pour arrêter la lecture, appuyez sur la touche d'enregistrement qui vous remènera à la vue en direct. Si votre hora est réglé pour enregistrer à ce moment-là (par mouvement ou en continu), l'enregistrementprogramme commence.

MODES D'ENREGISTREMENT

Les différencs modes d'enregistrement ont des parametes d'enregistrement distinct, y compris la taille de la video, le taux d'images et la qualite de la video.

Quand un mode d'enregistrement est déclenché, le système commence à enregistrer selon cette configuration particulière. Ceci assure une durée d'enregistrement efficace et la qualité video.

Par exemple: Pour régler l'appareil à enregistrer pendant que vous étés au travail (9h00-17h00), vous pouze configurer l'horaire pour enregistrer avec une qualité video faible avec moins d'images par seconde pour prolonger la durée d'enregistrement. Pendant les heures ou vous étés à la maison, vous pouze configurer l'appareil pour enregistrer lorsqu'un mouvement est détecté utilisant la meilleure qualité d'enregistrement et plus d'images par seconde.

Note: N'éteignez pas l'appareil pendant l'enregistrement. Appuyez sur la touche Menu pour arrêté l'enregistrement, ensuite éteignez le système. Une panne de courant pendant l'enregistrement peut avoir comme résultat des vidés incomplètes ou des erreurs.

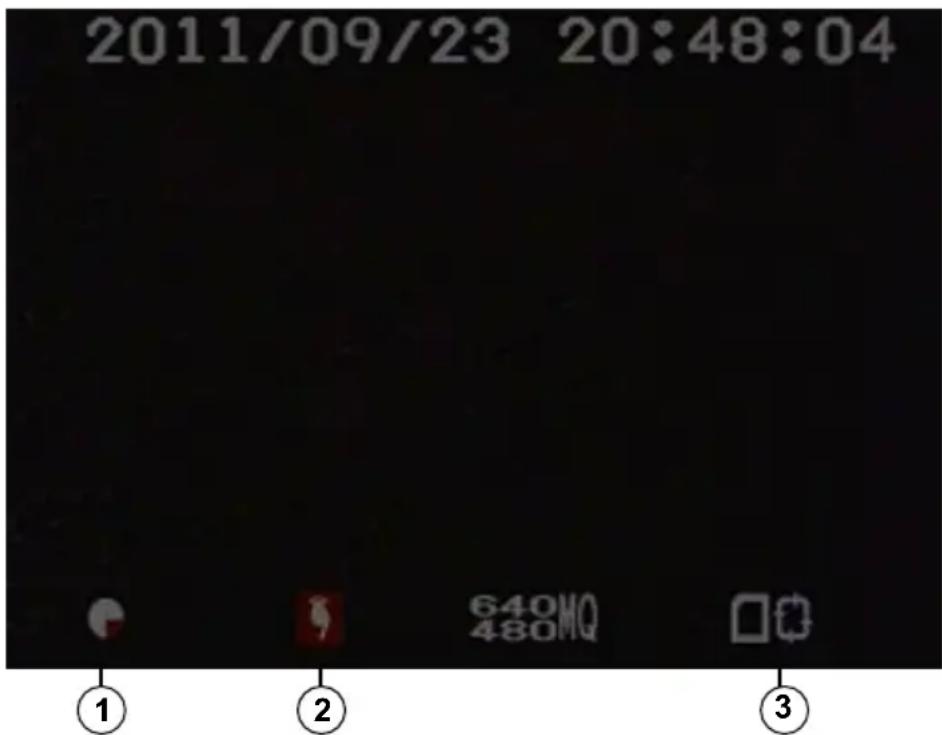

AFFICHAGE DE L'ÉCRAN D'ENREGISTREMENT

1. • Enregistrement en cours - Le DVR est en cours d'enregistrement
2. Enregistrement préprégle - Le DVR enregistrra fondé sur un hora fixe
3. Enregistrement manuel - Le DVR enregistrtera lorsque le bouton d'enregistrement est appuyé
4. Enregistrement par détction de mouvement - Le DVR commencer a l'enregistrement lorsqu'une mouvement est détecté
5. -Mode d'ecrasement-Le DVR remplace les plus vieilles images une fois la carte SD est pleine

Il y a trois modes d'enregistrement différents: manuel, programme et par détction de mouvement.

Enregistrement manuel

Démarre et arrêté l'enregistrement manuellement à tout moment. Appuyez la touche d'enregistrement pour démarrer l'enregistrement. Appuyez une fois de plus pour arrêté l'enregistrement.

Enregistrement continu

Planifier un temps de début et arrêt, et le DVR enregistrtera continulement pendant la période déterminée

Enregistrement par détention de mouvement

Régler une période de temps pour enregistrer seulement lorsqu'un mouvement est détecté. La détction de mouvement commencerà l'enregistrement lorsqu'un mouvement est détecté et dépasse un seuil préréglé de détction de mouvement. (Voir page12 pour plus d'information pour réglage de détction de mouvement)

ARRÉT D'ENREGISTREMENT

Appuyer la touche d'enregistrement

lorsqu'un hora est en place interrompra l'enregistrement

Appuyer la touche d'enregistrement établi)

encore, et il reviendra au mode d'enregistrement (si un hora est

DÉMARRE/ARRÊTE L'ENREGISTREMENT:

Enregistrement manuel

Pour démarrer l'enregistrement manuel, appuyer la touche d'enregistrement. Appuyer la touche d'enregistrement – Encore arrête l'enregistrement manuel et il reviendra au mode d'enregistrement. Pour arrêter tout les enregistrents, vous doivent désactiver l'enregistrement préréglé.

Enregistrement par détction de mouvement

Une fois que vous avez choisi d'enregistrer par détction de mouvement, le DVR will start recording every time motion is detected. Pour arrêtier les enregistements par détction de mouvement, vous doivent désactiver l'enregistrement préréglé.

Enregistrement continu

Une fois que l'enregistrement continu est réglé dans l'horaire d'enregistrement, le DVR commencerà enregistrer utilisant les paramètres d'enregistrement continu. Pour arrêter d'enregistrer complètement, vous devez désactiver l'enregistrement préréglé.

Note: Pour plus d'informations, voir Régler l'enregistrement à la page 13

S'il y a plusieurs modes d'enregistrement prédéfinis pour enregistrer en même temps, le DVR désira un mode d'enregistrement, d'après le niveau d'importance.

L'ordre d'importance est :

1. Enregistrement manuel
2. Enregistrement par détction de mouvement
3. Enregistrement continu

ALIMENTATION

1. Pour allumer l'appareil, branche le cable d'alimentation ou inserez des piles dans le compartment à piles.
2. Faites glisser l'interrupteur sur le dessus de l'appareil à la position ON.
3. Pour voir les menus et regler les paramétres vous devrez joindre le cable RCA à la sortie video du DVR dissimulé et le connecter à l'entrée video à l'arrête de votre téléviseur.
4. En allumant le système, il entraera automatiquement à la surveillance en direct. Si le système a été prérgé pour enregistrer avec un hora d'enregistrement ou activé par le mouvement, il reprendra automatiquement à ce mode d'enregistrement.
5. ÀpRES une panne de courant, le système va redémarrer et revenir au mode d'enregistrement précédent.

MODE DE SURVEILLANCE

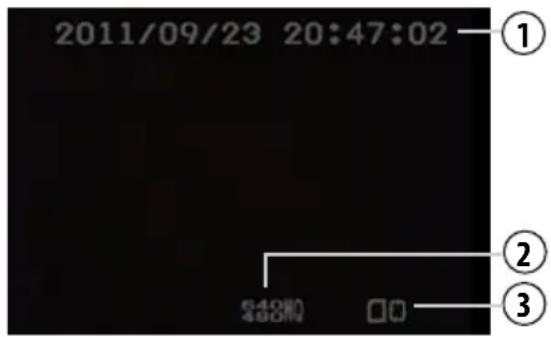

Après le démarrage, le système entrera automatiquement en mode de surveillance en direct, avec les indicateurs d'etat suivants:

1. Date et heures: Est regle à la date et l'houre courante
2. État d'enregistrement: Paramètres d'enregistrement manuel

Résolution d'enregistrement

640 Veuillez vous reférer à RÉGLAGE D'ENREGISTREMENT
480 pour les instructions d'installation TAILLE DE VIDEO.

Qualité de l'enregistrement

MQ Veuillez vous reférer à RÉGLAGE D'ENREGISTREMENT ou à la configuration QUALITE VIDEO.

3. État de carte SD:

Pas de carte SD installée ou la carte fonctionne mal

Carte SD fonctionne normalement

NOTE: Chaque fois que le DVR est alimenté, le système détecte la carte SD. Lorsque la DEL ENREGISTREMENT clignote, la lecture de la carte SD est en cours. Toutes les LEDs clignotent lorsqu'une erreur de carte mémoire est détectée.

INFORMATION SUR LA CARTESD

1. L'icone de la carte SD indiqué sur la ligne d'etat, indique que la carte SD fonctionne normalement.
2. S'il ya un problème ou une erreur avec la carte SD, les voyants Lecture, Menu et Enregistre clignotent rapidement. Si ceci se produit, s'il vous plaît ré-formater la carte SD avant de continuer (toutes les vidés sauvégardées seront perdus).
3. Pour formater rapidement la carte SD, éteignez le DVR. Ensuite, maintenez les touches RETOUR et AVANCE puis alimentez le DVR. Un message "Format OK"s'affichera lorsque la carte SD est formatté avec succès
4. Lorsque la carte SD enregistre la video avec succès, la DEL clignotera lentement.

INSTALLATION

Sortie video et connexion de l'adaptateur

1. Branchez le cable video à la prise d'ENTREE
   VIDEO de votre télévisuer et l'autre bout à la SORTIE VIDEO sur le dessus du DVR dissimulé.

2. Connectez l'ADAPTATEUR à une prise murale ensuite branchez-le à la prise correspondante à l'arrière du DVR dissimulé.

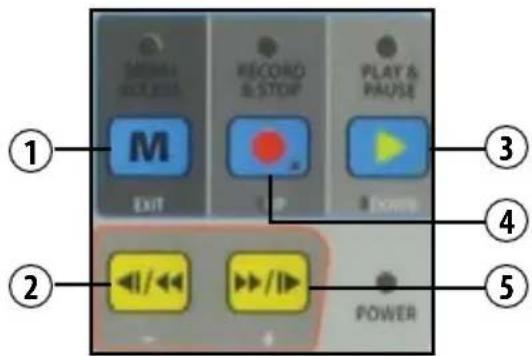

FONCTIONS DES BOUTONS

Il y a cinq touches qui contrôle le DVR. Les touches ont des fonctions différentes, tout dépendant si le menu est ouvert ou si la vente est en pause.

1	MENU:	• OUVRE / QUITTE le menu principal
2	RETOUR RAPIDE:	• RETOUR ARRIÈRE de la video en PAUSE. La video restera en PAUSE. • RETOUR ARRIÈRE NORMAL de la video en cours de LECTURE. RETOUR ARRIÈRE RAPIDE en appuyant la touche à plusieurs reprises. • DIMINUE les valeurs lorsque le MENU est ouvert, ou comme une touche de RETOUR
3	LECTURE/PAUSE:	• LECTURE de vos enregistrents. • Lorsqu'un enregistrement est en cours de lecture, met en PAUSE la lecture de séquences. • Déplace le curseur vers le BAS lorsque le MENU est ouvert.
4	ENREGISTRER/ARRÊTER:	• DÉMARRE / ARRÊTE l'enregistrement. L'enregistrement commence d'après votre horaire d'enregistrement. • Déplace le curseur vers le HAUT lorsque le MENU est ouvert. • ARRÊTE la lecture de la video et vous returnne à la vue en direct.
5	AVANCE RAPIDE:	• AVANCE RAPIDE de la video en PAUSE. La video restera en PAUSE. • AVANCE RAPIDE NORMAL de la video en cours de LECTURE. AVANCE RAPIDE ACCÉLÉRÉE en appuyant la touche à plusieurs reprises. • AUGMENTÉ les valeurs lorsque le MENU est ouvert, ou comme une touche d'ENTRÈE.

INSTALLATION

Installation du support de montage

1. Visser et attacher le support de la camera dans la base du support.
2. Visser la base du support dans un mur en utilisant les 3 vis fournies, soyez sur d'utiliser les accroches inclues.
3. Serrer le réglage d'angle de laamera sur le dessus du support pour verrouiller laamera en place.

Utilisation du support de montage prolongé

1. Visser et fixer le support de laamera dans le support de montage prolongé.
2. Visser et fixer le support de montage prolongé dans la base du support
3. Visser la base du support dans un mur en utilisant les 3 vis fournies, soyez sur d'utiliser les accroches inclues.
4. Serrer le réglage d'angle de laamera sur le dessus du support pour verrouiller laamera en place.

Montage de laamera

1. Vissez le support de laamera dans le trou de montage à l'arrière de l'appareil. Veillez à bien serrer le réglage de l'angle de laamera pour verrouiller l'appareil en place.

TOUCHES ET Connexions

DETECTEUR DE MOUVEMENT IMITATION - AVANT

DESSUS

1. Camera stenope: La camera stenope se trouve dans ce petit trou.
2. INTERRUPEUR: Pour eteindre le pouvoir, appuyez always sur la touche STOP (Arret)

en premier pour arrêter l'enregistrement, ensuite éteignez l'appareil

1. Fente pour carte SD: Compatible avec les cartes mémoire SD et SD-HC
2. SORTIE video (RCA): Pour visionner toute video, utilisez la sortie video RCA pour

connectar à votre téléviseur. Une connexion à un téléviseur N'EST PAS nécessaire pour l'enregistrement.

1. Touche NTSC/PAL: NTSC est le système video utilisé en Amérique du Nord. PAL est utilisé en Europe et en Asie.
2. Touche ARRET/ECRASEMENT: Choisissez soit l'écrasement de la carte SD pendant l'enregistrement ou l'arrêt complet de l'enregistrement lorsque la carte SD est pleine.

Lorsque vous sélectionnez « écrasement » les nouveaux enregistements superposeront les plus anciennes vidésos stockées.

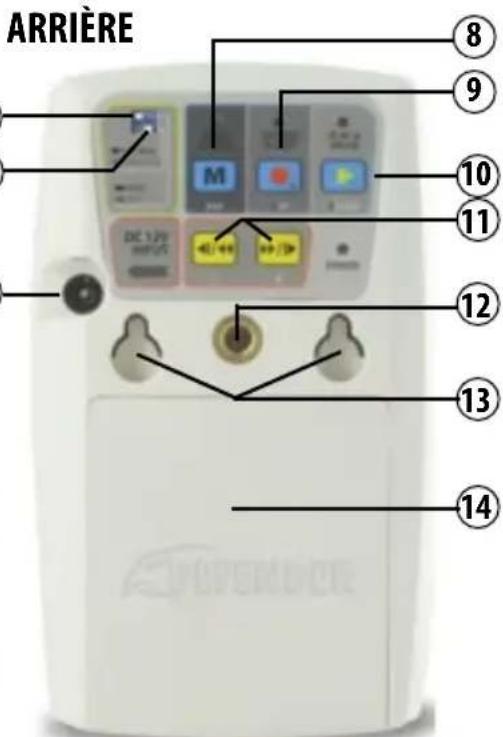

1. ENTREE de pouvoir: Branchez le cordon d'alimentation de l'appareil ici.

2. Touche MENU: Ouvre et vous sort du menu.

3. Touche ARRÉT et ENREGISTRER: Démarre et arrêté l'enregistrement.
   10.Touche LECTURE et PAUSE: Joue et suspend la lecture de séquences enregistrées
   11.AVANCE et RETOUR RAPIDE: Vous permet de naviguer dans les options du menu et avance/recule la lecture de séquences enregistrées.

4. Trou de montage: Fixez le support de montage ici.

5. Trous pour encastrage mural:若您 permet de monter laamera directement au mur.
6. Compartiment à piles: Laamera peut être alimentée par piles pour que le système soit entiement sans fil.

Note: Si des changements sont faits aux fonctions NTSC/PAL ou Arrêt/Écrasement, vous devez arrêter et redémarrer l'appareil pour que les modifications prennt effet.

INTRODUCTION

Félicitations pour votre achat du STEALTH1! Ce système est un enregistrur video numérique (DVR) dissimulé à l'intérieur d'un capteur de mouvement simulé qui comprend uneamera sténopé de qualité supérieure intégrée. Cet apparéil vous permet d'enregistrer des séquences video discretement en utilisant trois modes d'enregistrement: MANUEL, PROGRAMME et DETECTION DE MOUVEMENT. Enregistrez vos videos directement à la carte SD inclus et regardez vos enregistrements utilisant un téléviseur, un ordinateur ou un portable (lecteur de carte SD requis; pas inclus). Le STEALTH1 peut être place sur une table ou monté au mur vous permettant de le placer à différents endroits. Vous pouvez également l'alimenter avec quatre piles AA (pas incluses) pour rendre le système complètement sans fil.

DISPOSITIONS

Système dissimulé

Le STEALTH1 est un système d'enregistrement complet dissimulé à l'intérieur d'un capteur de mouvement simulé. Montez-le pratiquement n'importe où et enregistrer les videos à la carte SD intégrée. L'apparce conventionnelle de l'unité vous permet de surveiller votre commerce, vos employés, ou vos objets de valeur complètement inaperçue.

Jusqu'à 45 jours d'enregistrement

Capturez des videos numériques de haute qualite et enregistrez directement sur la carte SD incluse. Installer une carte de 32GB (non inclus) et obtenez jusqu'à 2 ans d'enregistrements.

Surveillance sans fil utilisant des piles

Maintenant vous pouvez enregistrer sans fil en alimentant l'appareil avec 4 piles AA. Surveillance pour un maximum de 17 heures en mode de veille ou 12 heures d'enregistrement continu (piles au lithium recommandé, pas inclus). Un adaptateur est fourni pour un usage plus permanent.

Enregistrement activé par le mouvement

Les paramètres d'enregistrements activés par le mouvement vous permettent lechioïd'enregistrer seulement quand il est nécessaire. Il suffit de régler la sensibilité au niveau désiré. L'utilisation des paramètres de détction de mouvement préserveront la mémoire de la carte SD pour que vous puissiez surveiller pendant de plus longues périodes de temps.

Révisez et transférez facilement la vente

Le STEALTH1 offre un mode de vu en direct. Vous pouvez visionner vos séquences video en vous connectant à votre téléviseur ou en retardant la carte SD pour visionner tous les enregistements video sur votre ordinateur. Ceci est aussi utile pour soumettre aux agences de la loi ou de sécurité si vos videos sont requises.

Enregistrement programme sur un hora 24 heures

Configurez votre hora d'enregistrement préfééré pendant une période de 24 heures. Vous pouvez enregistrer vos videos en utilisant trois différents types de modes d'enregistrement: MANUEL, PROGRAMME et DETECTION DE MOUVEMENT.

Compression MPEG-4 de haute qualité

L'enregistrement MPEG-4 compré permet pendant des heures et des heures de capturer des images sansrialr la qualite video pour economiser de l'espace. MPEG-4 est un format video qui est familier a la plupart des ordinateurs de sorte que vous pouze consulter, sauegarder et d'archiver a suaive ordinateur facilement.

Soutien à la clientèle en direct pour la vie

Notre equipe de soutien à la clientèle est joignable sur net site web à www.defender-usa.com/contact_us et par clavardage en direct. Nos experts se feront un prise de vous aider en angeais, en français et en espagnol.

Avertissements:

1. La capacité d'enregistrement peut varier d'après la résolution et la qualité d'enregistrement, des conditions d'éclairage et de mouvement dans la scene. Résultats basé sur une carte SD de 2 Go, en utilisant les paramétres de qualité les plus bas.
2. Image non contractuelle. Certain images sont utilisées à des fins d'illustration seulement.
3. DEFENDER® n'approvou aucune utilisation illégale des produits DEFENDER®. DEFENDER® n'est pas responsable en aucune manière en cas de dommage, de vandalisme, de vol ou toute autre action qui pourrait se dérouler durant l'utilisation d'un produit Defender®.

TABLE DES MATIÈRES

CE QUI EST INCLUS 1
INTRODUCTION 2
DISPOSITIFS 2
TOUCHES ET CONNXIONS 3
INSTALLATION 4
FONCTIONS DES TOUCHES 5
ALIMENTATION 6
MODE DE SURVEILLANCE 6
INFORMATION DE LA CARTE SD 6
MODE D'ENREGISTREMENT 7
MODES DE LECTURE 9
MENUPRINCIPAL 11

Menu principal. 11
Configuration de date/heure 12
Configuration de détention de mouvement 12
Enregistrement manuel, preréglé et de mouvement 13
Enregistrement continu 14
Options de carte SD 15
Etat du systeme 15
Parametres par défaut 16

SPECIFICATIONS DU DVR 17
SPécifications DE LA CAMÉRA 17
DUREES D'ENREGISTREMENT 17

CE QUI EST INCLUS

DVR dissimulé

Support pour camera

Adaptatateur

Cable (maile) RCA a RCA

Carte SD

Adaptateur
3xVis
3xVisd'ancrage
Garantie d'un an
- Manuel d'instruction
Soutien à la clientèle en direct pour la vie

Veuillez consulter notre site web à www.defender-usa.com pour des informations sur la garantie de votre produit.

Nous prenons la qualité très sérieusement. C'est pourquoi tous nos produits sont livrés avec un an de garantie de la date d'achat originale contre les défauts de fabrication et de matérieliaux. Si vous avez des questions de garantie ou de soutien s'il vous plaît nous contacter en utilisant l'une des méthodes suivantes:

Soutien: www.defender-usa.com/contact_us

DEFENDER USA

DEFENDER® CANADA

1. Les produits de Defender sont garantis pour une période d'un an de la date d'achat originale contre les défauts de fabrication et de matérieliaux. Cette garantie est limitée à la réparation, le remplacement ou le remboursement du prix d'achat à l'options de Defender.
2. Cette garantie est nulle si le produit presente des signes de mauvais usage, d'avoir eté malmené ou alteré contraire au manuel d'instruction applicable.
3. Le nettoyage de routine, l'usure normale, cosmétique et mécanique n'est pas couverte sous les termes de cette garantie.
4. La garantie est expressement prévu par le present contrat est la seule garantie fournie à propos du produit lui-même et aucune autre garantie, exprimée ou implicite est fournie. Defender n'assume aucune responsabilité pour toute réclamation qui n'est pas spécifique mentionné dans cette garantie.
5. Cette garantie ne couvre pas les frais de livreaison, d'assurance, ou toutes autres charges.
6. Vous DEVEZ appeler Defender avant d'envoyer un produit en réparation. Vous receivez un numéro d'autorisation de return avec les instructions de return. Lors du return du produit pour le service de garantie, s'il vous plaît emballer le produit soigneusement dans la boîte originale avec tous les accessoires fournis, inclure votre réseau original ou une copie, une brève explication du problème et le numéro d'autorisation de return.
7. Cette garantie est valable uniquement au Canada et aux États-Unis continentaux.
8. Cette garantie ne peut etre transferee.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE, N'OUVREZ PAS LE MONITEUR

POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE (ENDOS). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR. VEUILLEZ CONSULTER LE PERSONNEL DE SERVICE QUALIFIÉ.

DVR dissimulé

Avec camera de couleur intégrée
