Type de produit	Machine à laver
Marque	Hisense
Modèle	WFN9012
Capacité de lavage	9 kg (estimation)
Vitesse d'essorage maximale	1200 tr/min (estimation)
Alimentation électrique	220-240 V ~ 50 Hz, 10 A
Raccordement d'eau	Eau froide (et eau chaude selon modèle)
Longueur du flexible d'évacuation	2,50 m
Pression d'eau requise	Min 1000 kPa, certifié EN 50084
Boulons de transport	4 boulons à retirer avant utilisation
Pièces fournies	Clé, capuchons plastique, tuyaux d'alimentation, tuyau en U, couvercle inférieur (selon modèle)
Sécurité	Connexion à la terre obligatoire, ne pas utiliser de multiprises ni rallonges
Installation	Retrait des boulons de transport, réglage des pieds, raccordement eau et évacuation
Entretien	Vérifier régulièrement les flexibles, nettoyer le filtre, remplacer les flexibles si endommagés
Réparabilité	Le câble d'alimentation doit être remplacé par un électricien qualifié
Utilisation	Ne pas laisser les enfants jouer avec la machine, surface de la porte chaude en fonctionnement

FOIRE AUX QUESTIONS - WFN9012 HISENSE

Comment retirer les boulons de transport ?

Dévissez les 4 boulons à l'aide de la clé fournie, poussez-les vers l'intérieur puis retirez-les. Installez les capuchons de protection jusqu'à entendre un 'clic'. Conservez les boulons pour un futur transport.

Comment raccorder le tuyau d'arrivée d'eau ?

Vissez manuellement le flexible marqué en bleu sur le robinet d'eau froide (et le rouge sur l'eau chaude si applicable). Serrez l'écrou, ouvrez le robinet et vérifiez l'étanchéité. Utilisez un flexible résistant à la pression (min 1000 kPa).

Puis-je utiliser une rallonge électrique ?

Non, n'utilisez pas de multiprises ni de rallonges. La machine doit être branchée directement sur une prise avec terre adaptée à la tension (220-240 V, 10 A).

Comment régler les pieds pour stabiliser la machine ?

Desserrez le contre-écrou avec la clé, soulevez légèrement la machine et tournez le pied pour ajuster la hauteur. Utilisez un niveau. Serrez ensuite le contre-écrou en sens inverse.

Où installer le couvercle inférieur ?

Si fourni, collez la laine acoustique sur la plaque inférieure. Inclinez la machine à 30-40°, fixez le couvercle en alignant la partie 'pompe' avec la pompe de la machine. Il réduit le bruit.

Comment raccorder le tuyau d'évacuation ?

Décrochez le flexible du clip, connectez-le au siphon ou suspendez-le dans un évier en forme de U. Installez le tuyau en U à l'extrémité. Veillez à ce qu'il ne soit pas courbé et sécurisez-le.

Que faire si le flexible d'arrivée d'eau est trop court ?

Remplacez-le par un flexible de même type, résistant à la pression (min 1000 kPa, certifié EN 50084). Ne rallongez pas avec un autre flexible sans clip.

La machine peut-elle être utilisée sans le couvercle inférieur ?

Oui, la machine peut fonctionner sans le couvercle inférieur. Celui-ci sert à réduire le bruit et peut être installé ultérieurement après avis d'un spécialiste.

Comment entretenir les flexibles d'eau ?

Vérifiez régulièrement l'absence de fissures ou d'usure. Remplacez-les si nécessaire. Serrez les connexions si besoin. Ne pliez pas les flexibles.

Puis-je connecter la machine à un chauffe-eau sans pression ?

Non, l'appareil ne doit pas être connecté à un robinet mélangeur d'un chauffe-eau hors pression. Utilisez une arrivée d'eau sous pression classique.

MODE D'EMPLOI WFN9012 HISENSE

• Lisez cette "NOTICE D'INSTALLATION" avant d'utiliser l'appareil.
• Conservée cette “NOTICE D'INSTALLATION” pour votre référence.
• Lisez les recommandations générales en termes d'élimination des emballages, containues dans la NOTICE D'UTILISATION.

PIECES FOURNIES

• Emballages contenant de petits éléments

Consignes d'utilisation, notice d'utilisation, carte de garantie (selon modele)

4 capuchons en plastique

Clé

• Tuyau d'alimentation (à l'intérieur de la machine ou déjà installé) Tuyau d'alimentation en eau floide Tuyau d'alimentation en eau chaude (si disponible, selon modèles)

• Tuyau en U (à l'intérieur de la machine ou déjà installé)

• Couvercle inférieur (selon modele)

A
B

C
D

E

F

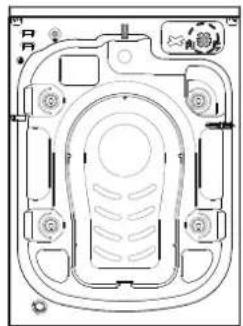

AVANT D'UTILISER LE LAVE-LINGE, MERCI DE RETIRER LES BOULONS DE TRANSPORT!

Important: les boulons de transport, s'ils ne sont pas retirees, peuvent endommager l'appareil.

1

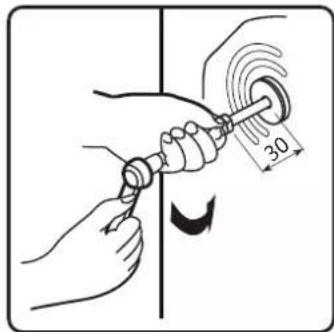

Dévissez tous les boulons de transport (opération nécessitant environ 30mm ) à une clé à utiliser dans le sens indiqué sur les illustrations ci-dessous (ne les serez pas complètement).

(2)

Poussez deux boulons vers l'intérieur en position horizontal et desserrez-les.

(3)

Ramenez les boulons vers vous, avec les éléments en plastique et en caoutchouc.

(4)

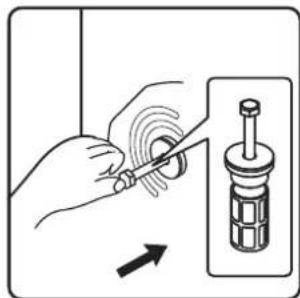

Pour garantir votre sécurité et réduire les bruits, vous devriez installer le ercle de protection destiné à protégger les boulons, fourni avec l'appareil l'Annexe accompagnant l'unité). Installez le boulon dans la fente et appuyez us dans la direction indiquée sur l'illustration, jusqu'à entendre un « clic ».

Important : conservez les boulons et la clé, dans le cas où vous devriez procédér à l'inverse pour réinstaller les boulons et transporter l'unité.

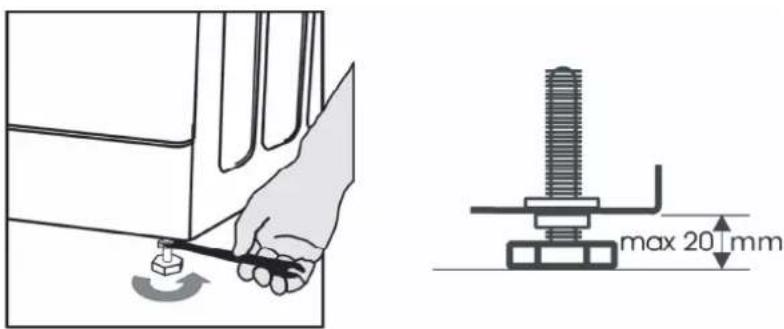

RéGLAGE DES PIEDS

L'appareil doit être installé sur une surface solide et plane (si nécessaire, utilisez un niveau). Si l'appareil doit être installé sur un sol en bois, répartissez bien le poids en plaçant une planche en contreplaqué de 60 × 60 cm d'au moins 3 cm d'épaissur et sécurisez le tout au sol. Si le sol n'est pas lisse, ajustez les 4 pieds selon les besoin; n'insérez pas de bouts de bois, etc. sous les pieds.

Desserrez le contre-écrou en le faisant pivoter dans le sens hora (voir sens des flèches) au moyen de la clé.

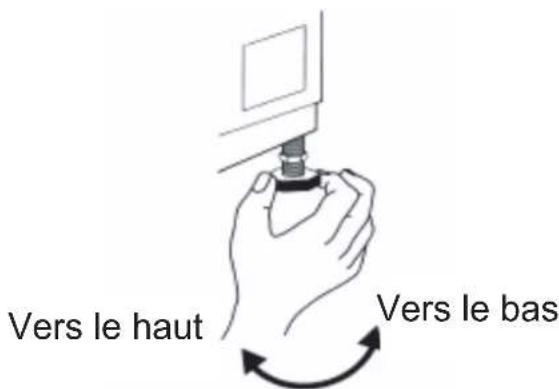

Soulevez la machine légèrement et ajustez la hauteur du pied en le faisant tourner.

Important : serrez bien le contre-écrou en le faisant pivoter dans le sens antihoraire.

Installer le couvercle inférieur

Pour réaliser un fonctionnement plus silencieux, un couvercle inférieur est fourni avec l'appareil (seulement pour quelques-uns des machines à laver Hisense). ÀpRES l'installation du couvercle au fond de la machine à laver, le niveau de bruit sera largement réduit. Veuillez demander des conseils de spécialistes avant l'installation du couvercle, cependant, la machine peut être utilisée sans le couvercle inférieur.

Collez la laine acoustique sur le côte de la plaque inférieure de couverture avec la lettuce de "POMPE".

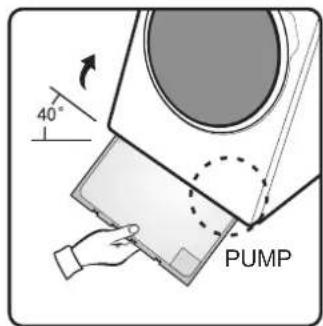

Inclinez la machine à laver de 30^ - 40^ , lors de l'installation du couvercle inférieur, veuillez faire face à côté avec de haute isolation acoustique et fixer «pompe» au coin de la couverture à la position de la pompe dans la machine à laver.

Si le flexible d'alimentation en eau n'est pas déjà installé, vous devez le visser à areil. L'embout à marquage bleu est destiné à l'eau froide. En fonction du modele, xible à marquage rouge (pour l'eau chaude) peut également être raccordé, pour nodeles équipés de deux prises.

Chaud (selon modeles)

Vissez manuellement le flexible sur le robinet, en desserrant l'écrou.

Attention :

• Ne pliez pas le flexible!
• L'appareil ne doit pas etre connecte au robinet mélangeur d'un chauffe-eau hors pressiion.
• Vérifiez la solidité des connexions en ouvrant totalement le robinet.
• Si le flexible est trop court, remplacez-le par un autre flexible de longueur adaptée et résistant à la pression (de type 1000 kPa min, certifié EN 50084).
• Vérifiez régulierement le flexible afin de vous assurer qu'il n'est pas endommagé no fissure et remplacez-le si besoin.
• Le lave-linge peut être raccordé avec une soupape anti-retour.

CONSIGNES DE REMPLISSAGE

Pour les modèles à double prises

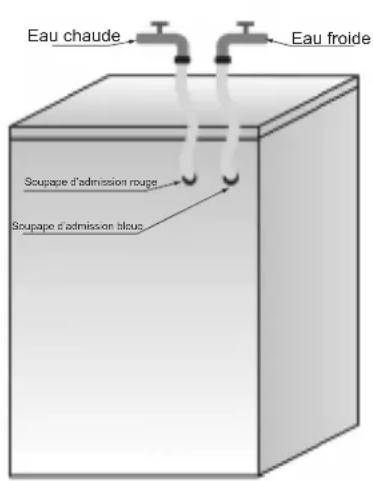

Si vous souhaitez raccorder un tuyau d'alimentation en eau chaude et un tuyau d'alimentation en eau froide (Illus.1):

1. Fixez le flexible à marquage rouge sur le robinet d'eau chaude et sur la soupape d'admission, en veillant bien à ce que le filtré rouge se trouve à l'arrête de la machine.
2. Fixer l'autre flexible au robinet d'eau froide et à la soupape d'admission, en veillant à ce que le filtré bleu se trouve à l'arrête de la machine.

Vérifiez :

a) Que les connexions tiennent bien en place.
b) Que vous n'avez pas inversé les positions (par exemple: flexible pour eau froide sur robinet d'eau chaude et vice versa).

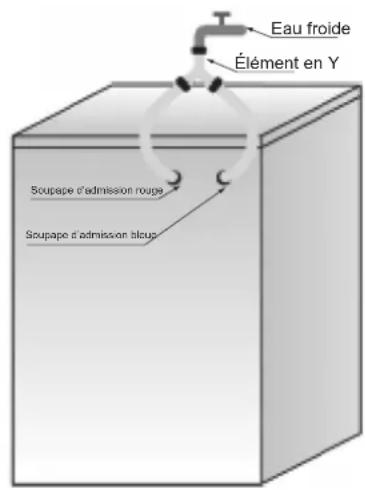

Si vous ne poulez raccorder que le tuyau d'eau froide, suivez les consignes suivantes (Illus. 2):

1. Vous avez besoin d'un connecteur en Y. Cet outil peut etre achete dans un magasin de bricolage/d'outillage classique.
2. Fixez le connecteur en Y au robinet d'eau froide.
3. Connectez les deux soupapes d'admission prsentes à l'arrête de la machine au connecteur en Y au moyen des flexibles fournis.

Pour les modèles à prise unique

Fixez le tuyau d'admission au robinet d'eau froide et à la soupape d'admission à l'arrête de la machine comme sur l'Illus. 3

Vérifiez :

Que tous les raccordements tiennent bien.

Ne laisseriez pas les enfants utiliser, jouer, se tenir à proximé/à l'intérieur de votre machine à laver. Notez que pendant les cycles de lavage, la température en surface de la porte à hublot peut augmenter.

Lorsque des enfants sont présents à côte de la machine et que cette-ci fonctionne, soyez particulièrement vigilant.

Illus.1 Illus.3

Illus.2

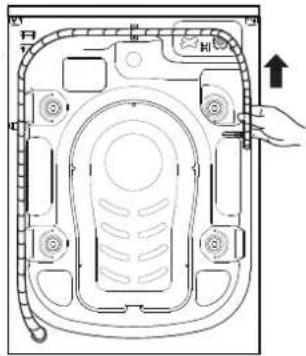

Dans le cas ou flexible d'évacuation est installé

de la façon suivante :

Décrochez-le du clip supérieur droit (voir flèche)

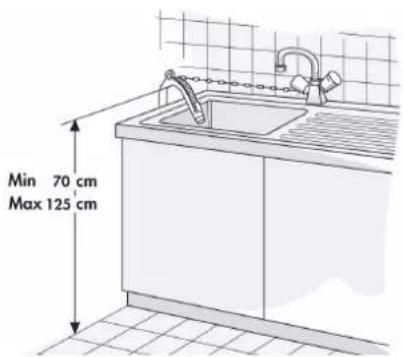

Connectez le flexible d'évacuation au siphon ou

suspendez-le dans le coin d'un évier en forme de "U".

Installez le tuyau en "U" à l'extrémité du flexible

d'évacuation, s'il n'est pas déjà installé.

Remarques :

• Vérifiez que le flexible d'évacuation n'est pas courbé.

• Sécurisez le flexible de façon à ce qu'il ne puisse pas tomber. Àpres la phase de lavage, la machine evacue l'eau chaude usagée.

• Les petites bassines ne sont pas adaptées.

• Pour une rallonge, utilisez un flexible du même type et sécurisez les connexions au moyen de clips.

• Longueur globale du flexible d'évacuation: 2,50 m.

CONNEXIONS ÉLECTRIQUES

Utilisez uniquement de prise de connexion à la terre.

N'utilisez pas de multiprises ni de rallonges.

L'alimentation électrique doit être adaptée à la tension électrique de la machine, égale à 10 A.

Le cable d'alimentation ne doit être remplaced que par un électricien qualifié, afin de s'assurer que toutes les normes électriques soient convenablement observées.
