MODE D'EMPLOI DS18DSAL HITACHI

INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles !Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ceproduit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outilmotorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétairesavant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans unendroit sûr.

DS 18DSAL DS18DSAL01Eng_DS14DSAL_US 10/7/08, 16:161CONTENTS Page

1. Cordless Driver Drill (DS14DSAL / DS18DSAL)

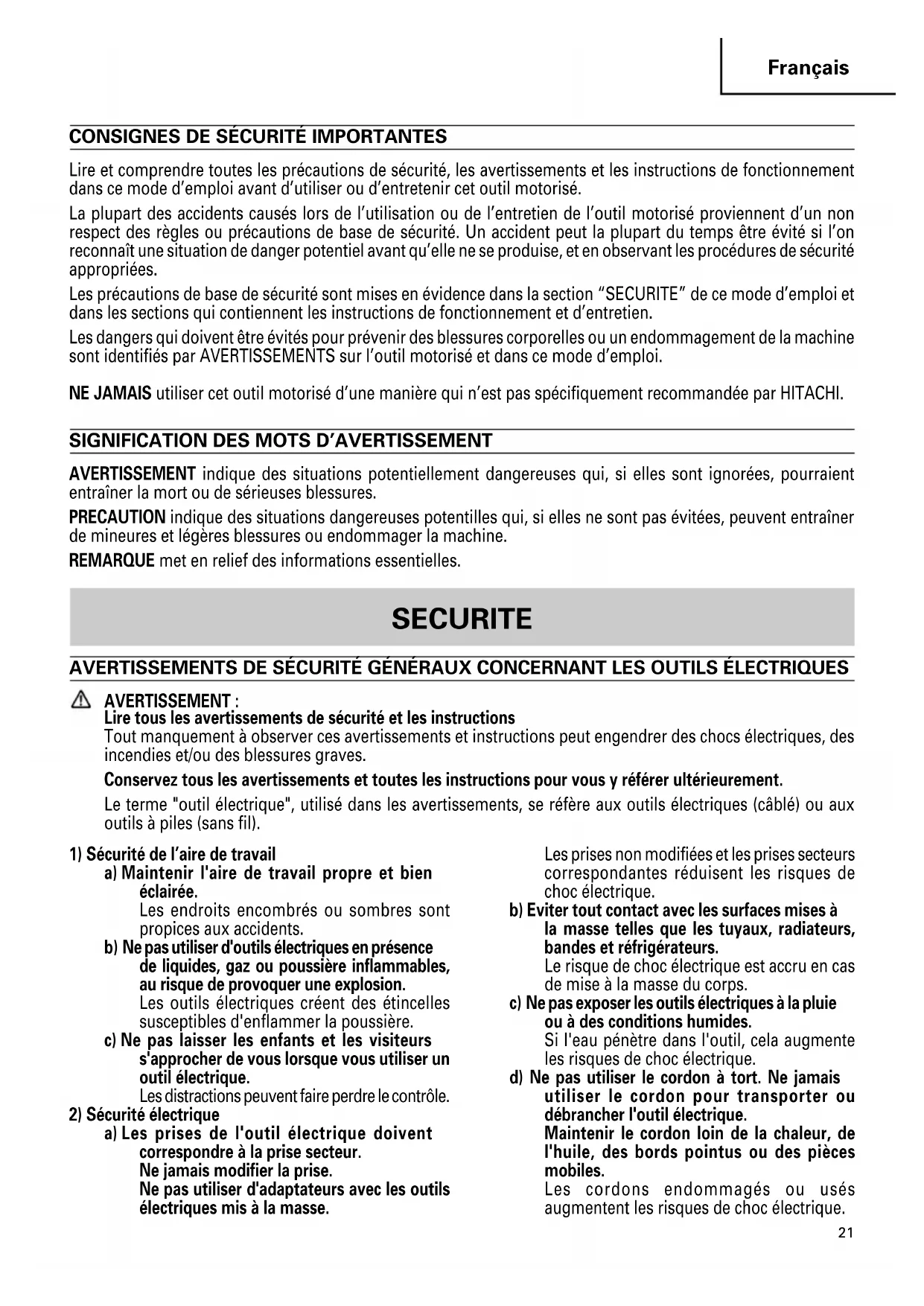

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de sécurité et les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 02Fre_DS14DSAL_US 10/7/08, 16:1721Français

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques uniquement avec les batteries spécifiées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. 02Fre_DS14DSAL_US 10/7/08, 16:1722Français

c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci- dessus certains de ces produits chimiques:

Plomb des peintres à base de plomb,

Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

Arsenic et chrome du bois d'oeuvre traité chimiquement. Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

1. Porter des protecteurs d’oreille avec les perceuses

à percussion. L’exposition au bruit peut engendrer une perte de l’audition.

2. Utilisez les poignées auxiliaires fournies avec

l’outil. Toute perte de contrôle peut entraîner des blessures.

3. Tenir les outils électriques par les surfaces de

grippage lors de la réalisation d’opérations où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son cordon d’alimentation. Un contact avec un fil “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur.

4. NE JAMAIS approcher les mains ni aucune autre

partie du corps de la mèche ou du mandrin pendant le travail. Tenir la perceuse uniquement par sa poignée.

5. La perceuse-visseuse fonctionannt sans fil, bien

avoir conscience qu’elle est constamment prête à fonctionner.

6. Lors d’un travail en position élevée, évacuer tout

le monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.

7. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

8. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

9. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

10. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

11. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

12. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

13. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé. 02Fre_DS14DSAL_US 10/7/08, 16:1723Français

14. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

15. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

16. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

17. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

18. TOUJOURS porter des lunettes des protections

conformes aux exigences des dernières révisions du standard ANSI Z87.1.

19. Le moteur de ce produit contient un aimant

permanent puissant. Vous devez observer les précautions suivantes relatives à l’adhérence de copeaux à l’outils et à l’effet de l’aimant permanent sur les appareils électroniques. ATTENTION

Ne placez pas l’outil sur un banc ou une zone de travail jonchée de copeaux métalliques. Les copeaux risquent d’adhérer à l’outil et de provoquer une blessure ou un dysfonctionnement.

Si des copeaux sont restés collés à l’outil, ne les touchez pas. Utilisez une brosse pour les décrocher. Vous risquez sinon de vous blesser.

Si vous portez un pacemaker ou autre dispositif électronique médical, n’utilisez pas l’outil et ne vous en approchez pas. Le fonctionnement de votre dispositif médical risquerait d’être affecté.

N’utilisez pas l’outil à proximité d’appareils de précision tels que des téléphones cellulaires, des cartes magnétiques ou des supports de mémoire électroniques. Vous risqueriez de provoquer un dysfonctionnement du dispositif ou de subir une perte de données.

20. Définitions pour les symboles utilisés sur cet outil

.................... courant continu no .................. vitesse sans charge ---/min ............ rotations ou mouvements de va-et- vient par minute

Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI

1. Ce manuel renferme des consignes de sécurité et

d’utilisation importantes pour le chargeur de batterie modèle UC18YGSL.

2. Avant d’utiliser le chargeur de batterie, lire toutes

les étiquettes d’instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.

3. Pour réduire tout risque de blessure, NE recharger

QUE les batteries rechargeables HITACHI utilisées dans le modèle série BSL14 et BSL18. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

4. Ne pas exposer le chargeur à la pluie ni à la neige.

5. L’utilisation d’un accessoire non recommandé ou

non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.

6. Pour réduire tout risque de dommage de la fiche

et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.

7. Vérifier que le cordon est placé de façon que

personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.

8. Ne pas utiliser de cordon de rallonge si cela n’est

pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que: 02Fre_DS14DSAL_US 10/7/08, 16:1724Français

Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou mais non Longueur de cordon en pieds (mètres) supérieur à inférieur à 25 (7.5) 50 (15) 100 (30) 150 (45)

a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fil doit être au moins suffisant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous.

• Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1,250 watts 125 volts = 10 ampères

9. Ne pas utiliser le chargeur si son cordon ou sa fiche

sont endommagés - Le remplacer immédiatement.

10. Ne pas utiliser le chargeur s’il a reçu un coup, s’il

est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifié.

11. Ne pas démonter le chargeur ni le produit qui reçoit

la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

12. Pour réduire tout risque de décharge électrique,

débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.

Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d’utiliser le chargeur de batterie modèle UC18YGSL., bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. PRECAUTION:

PROVOQUER DES BLESSURES. Pour éviter tout risque de blessure, observer les consignes suivantes:

Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.

2. NE JAMAIS jeter la batterie au feu, même si elle

est endommagée ou complètement usée. La batterie risque d’exploser au feu.

3. NE JAMAIS court-circuiter la batterie.

4. NE JAMAIS insérer d’objets dans les ouïes

d’aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.

5. NE JAMAIS effectuer la recharge à l’extérieur.

Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.

6. NE JAMAIS effectuer la recharge si la température

est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C). Le fait de charger la batterie à des températures inférieures à 32°F (0°C) ou supérieures à 104°F (40°C) peut nuire à la qualité du chargement et réduire la durée de vie de la batterie.

7. NE JAMAIS raccorder deux chargeurs de batterie

8. NE JAMAIS insérer de corps étrangers dans

l’orifice de la batterie ou du chargeur de batterie.

9. NE JAMAIS utiliser de transformateur-élévateur

10. NE JAMAIS utiliser de générateur de moteur ni

d’alimentation CC pour la recharge.

11. NE JAMAIS ranger la batterie ni le chargeur de

batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C). 02Fre_DS14DSAL_US 10/7/08, 16:1725Français

12. TOUJOURS alimenter le chargeur sur une prise

secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.

13. TOUJOURS attendre au moins 15 minutes entre

deux recharges pour éviter toute surchauffe du chargeur.

14. TOUJOURS débrancher le cordon d’alimentation

de la prise secteur lorsqu’on ne se sert pas du chargeur.

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue,

le moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie.

2. En cas de surcharge de l'outil, actionnez le

commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.

3. En cas de surchauffe due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. (BSL1415X, BSL1815X, BSL1830) En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afin d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne

s’accumulent pas sur la batterie.

Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.

Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.

Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.

Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

2. Ne percez pas la batterie à l’aide d’un objet pointu

tel qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

3. N’utilisez pas une batterie dont l’extérieur est

déformé ou laisse penser qu’elle est défectueuse.

4. N’insérez pas la batterie à l’envers (pôles inversés).

5. Ne raccordez pas directement la batterie à une

prise électrique ou à un allume-cigare.

6. N’utilisez pas la batterie à d’autres fins que celle

7. En cas d’échec du chargement d’une batterie,

même après un certain délai, arrêtez immédiatement le rechargement.

8. N’exposez pas la batterie à des températures ou à

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenez à la batterie à l’écart de toute flamme

en cas de détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur,

de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION

1. En cas de projection dans les yeux de liquide ayant

fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.

2. En cas de projection de liquide ayant fuit de la

batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur,

de surchauffe, de décoloration, de déformation et/ ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.

Ne pas mettre d’objet conducteur d’électricité, tels que clous, fil d’acier, de cuivre ou autre fil dans la mallette de rangement. 02Fre_DS14DSAL_US 10/7/08, 16:1726Français

Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifices de ventilation soient dissimulés afin d’éviter les courts-circuits. (Voir la Fig. 1) 02Fre_DS14DSAL_US 10/7/08, 16:1727Français

DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

1. Perceuse-visseuse sans fil (DS14DSAL / DS18DSAL)

Batterie Fig. 1 Loquet Carter Déclencheur Poignée Bouton- poussoir Crochet Sélecteur de débrayage Batterie Mandrin auto- serrant DEL d’éclairage Orifices de ventilation Bornes Couvercle de batterie

<BSL1415X> <BSL1815X>

Loquet Orifices de ventilation Bornes Couvercle de batterie Bouton de déclage

2. Chargeur de batterie (UC18YGSL)

1. Perceuse-visseuse à batterie

Rail guide Modèle DS14DSAL DS18DSAL Moteur Moteur CC Vitesse à vide Faible 0–300/min 0–350/min Elevée 0–1,500/min Capacité Perçage Bois (Epaisseur 1–1/2" (38 mm) 1–3/4" (45 mm) 11/16" (18 mm)) (Bois tendre) (Bois tendre) Métal (Epaisseur 1/2" (13 mm) 1/16" (1.6 mm)) Vissage Vis en bois #20 × 3" #20 × 4" (8 mm × 75 mm) (8 mm × 100 mm) Petite vis 1/4" (6 mm) Capacité de mandrin Diamètre de serrage maximum 1/2" (13 mm) Batterie Modèle BSL1415X BSL1815X Type Batterie au lithium ion Tension CC 14.4 V CC 18 V Poids (sans crochet) 3.1 lbs. (1.4 kg) 3.3 lbs. (1.5 kg) Lampe témoin Source d’alimentation d’entrée Monophasée : CA 120 V 60 Hz Durée de recharge Environ 40 min. (À une température de 68°F (20°C)) Chargeur Tension de charge CC 14.4 V – 18 V Courant de charge CC 2.0 A Poids 0.9 lbs. (0.4 kg)

2. Chargeur de batterie (UC18YGSL)

REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation. Plaque signalétique 02Fre_DS14DSAL_US 10/7/08, 16:1729Français

Utilisation comme mèche Perçage d’acier doux, de bois, de plastique et d’aluminium.

Utilisation comme tournevis Serrage et desserrage de vis à métaux, vis en bois et vis auto-taraudeuses.

1. Retrait de la batterie

Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever (voir Fig. 3). ATTENTION: Ne jamais court-circuiter la batterie.

2. Mise en place de la batterie

Insérer la batterie tout en respectant la polarité (voir Fig. 3).

Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

1. Brancher le cordon d’alimentation du chargeur sur

une prise secteur. Quand vous raccordez la fiche du chargeur à une prise murale, la lampe témoin clignote en rouge. (À intervalles d’une seconde)

Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiatement.

2. Insérer la batterie dans le chargeur.

Insérez fermement la batterie dans le chargeur, comme cela est indiqué dans la Fig. 4. Fig. 4 Fig. 3 Tirer Insérer

REMARQUE: Avant de brancher le chargeur dans la prise, vérifier les points suivants.

La tension de la source d’alimentation est indiquée sur la plaque signalétique.

Le cordon n’est pas endommagé. Taquet Poignée PousserBatterie BSL1415X BSL1815X 02Fre_DS14DSAL_US 10/7/08, 16:1730Français

Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s’allume en rouge. (Voir le Tableau 2) REMARQUE: Si la lampe témoin clignote en rouge, débrancher la fiche de la prise et vérifier si la batterie est insérée correctement. (2) Température admissible d’une batterie rechargeable. La température admissible des batteries rechargeables est indiquée dans le Tableau 3, et les batteries qui ont chauffé devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées. Tableau 3 Plage de recharge des batteries (3) Durée de recharge (A 20°C (68°F)) Suivant le type de chargeur et de batterie, le temps de recharge indiqué sur le Tableau 3 varie comme suit: Tableau 4 Temps de recharge (A 20°C) REMARQUE : La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation.

4. Débrancher le chargeur de batterie de la prise.

Ne pas débrancher la fiche de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fiche de la prise, bien tenir la fiche proprement dite.

5. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main. REMARQUE : Après l’utilisation, commencer par sortir les batteries du chargeur, puis conserver les batteries correctement. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. Batteries Température à laquelle la rechargeables batterie peut être rechargée

BSL1415X, 32°F–122°F

BSL1815X (0°C–50°C) Chargeur UC18YGSL Batterie BSL1415X, BSL1815X Env. 40 min. Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d’une seconde) (Voir le Tableau 2) (1) Indication de la lampe témoin Les indications de la lampe témoin sont expliquées dans le Tableau 2, selon la condition du chargeur ou de la batterie rechargeable. Tableau 2 Explications de la lampe témoin Avant la Clignote S’allume pendant 0.5 seconde. recharge Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) S’allume S’allume sans interruption Clignote S’allume pendant 0.5 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Pendant la recharge Recharge terminée Veille en surchauffe Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Lampe témoin (rouge) 02Fre_DS14DSAL_US 10/7/08, 16:1731Français

(2) Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. ATTENTION :

Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 minutes avant de passer à la recharge suivante.

Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0.5 seconde. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

Etant donné qu’il faut environ 3 secondes au micro-ordinateur intégré pour confirmer l’extraction de la batterie en cours de chargement avec UC18YGSL, attendre 3 secondes au minimum avant de la réinsérer pour continuer le chargement. Si la batterie est réinsérée dans les 3 secondes, elle risque de ne pas être correctement rechargée.

Vérifier l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Evacuer toutes les personnes non nécessaires au travail. S’assurer que l’éclairage et la ventilation sont satisfaisants. UTILISATION Comment prolonger la durée de vie des batteries

Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira.

1. Mise en place de la mèche

Desserrer le manchon en le tournant vers la gauche (dans le sens inverse des aiguilles d’une montre vu de face) pour ouvrir l’attache du mandrin sans clavette. Insérer la mèche, etc. dans le mandrin à attache sans clavette, et serrer le manchon en le tournant vers la droite (dans le sens des aiguilles d’une montre vu de face). (Voir Fig. 5) Fig. 5

Si le manchon se desserre pendant le fonctionnement, le resserrer. La force de serrage augmente lorsqu’on serre le manchon davantage.

2. Retrait de la mèche

Desserrer le manchon en le tournant vers la gauche (dans le sens inverse des aiguilles d’une montre vu de face), et sortir la mèche, etc. (Voir Fig. 5) ATTENTION : Lorsque le manchon ne peut pas être dévissé, bloquer l’outil emmanché dans un étau, etc., mettre l’embrayage sur 1 à 11 et tourner le manchon dans le sens contraire des aiguilles d’une montre tout en faisant fonctionner l’embrayage.

3. Mécanisme de verrouillage d’axe automatique

L’outil possède un mécanisme de verrouillage d’axe automatique qui permet le remplacement rapide des mèches.

4. Vérifiez si la batterie a été correctement installée

5. Vérifier la position du sélecteur de débrayage (Fig. 6).

Le couple de serrage est défini par la position du sélecteur de débrayage. Fig. 6 Mèche Desserrer Serrer Manchon Sélecteur de débrayage Faible Fort Triangle Indice de forage 02Fre_DS14DSAL_US 10/7/08, 16:1832Français

Si le moteur a été vérouillé, débrancher immédiatement l’alimentation. Si le moteur reste vérouillé pendant un certain temps, le moteur ou la batterie seront brûlés.

Une percussion trop prolongée peut casser la vis par suite d’un serrage excessif.

7. Vérifiez le sens de rotation

La mèche tourne dans le sens horaire (vu de l’arrière) quand on appuie sur le côté R du bouton-poussoir. En appuyant sur le côté L du bouton-poussoir, la mèche tourne dans le sens anti-horaire. (Voir Fig. 8) (Les repères

sont marqués sur le corps.) Fig. 8 ATTENTION :

Il n’est pas possible de commuter le bouton- poussoir pendant que l’outil motorisé fonctionne. Pour commuter le bouton-poussoir, arrêter l’outil motorisé, puis régler le bouton-poussoir.

8. Changement de vitesse de rotation

Actionnez le bouton de décalage pour changer la vitesse de rotation. Enfoncez le bouton de blocage pour ralâcher le blocage et déplacez le bouton de décalage dans la direction de la flèche (Voir Fig. 9). Quand le bouton de décalage est mis sur “LOW” (petite vitesse), la perceuse tourne à petite vitesse. Quand mis sur “HIGH” (grande vitesse), la perceuse tourne à grande vitesse. ATTENTION :

Lors du changement de la vitesse de rotation à l’aide du bouton de décalage, assurez-vous que l’interrup teur est sur arrêt et que le sélecteur est mis sur “0” (ARRET). Le fait de changer la vitesse quand le moteur tourne endommagera l’engrenage.

Si le moteur a été vérouillé, débranchez immédiatement l’alimentation. Si le moteur reste vérouillé pendant un certain temps, le moteur ou la batterie en seront brûlés. Veillez bien à tourner le bouton de décalage. (1) En mode visseuse, alignez l’un des chiffres du sélecteur “1, 3, 5, ... 22” ou le point avec le repère triangulaire sur le corps. (2) En mode perceuse, alignez le symbole du foret

” sur le sélecteur de débrayage avec le repère triangulaire sur le corps. ATTENTION :

Il est impossible de positionner le sélecteur de débrayage entre les nombres “1, 3, 5, ... 22” ou le point.

N’utilisez pas l’outil avec le sélecteur de débrayage positionné entre le chiffre “22” et la ligne au centre du symbole du foret, vous risqueriez de l’endommager (Voir Fig. 7). Fig. 7

6. Réglage du couple de serrage

(1) Couple de serrage Le couple de serrage devra correspondre au diamètre de la vis utilisée. Si trop de force est utilisée, il se peut que la vis se casse ou s’endommage dans la partie de sa tête. Assurez- vous de positionner le sélecteur de débrayage en fonction du diamètre de la vis. (2) Indication du couple de serrage (Voir Fig. 6). Le couple de serrage varie en fonction du type de vis et du matériau à serrer. Le couple de serrage est indiqué par les chiffres “1, 3, 5, ... 22” sur le sélecteur de débrayage et un noir. La position “1” correspond au couple le plus faible et le chiffre le plus élevé au couple le plus important. (3) Réglage du couple de serrage (Voir Fig. 6) Faites tourner le sélecteur de débrayage et alignez l’un des chiffres “1, 3, 5, ... 22” ou le point avec le repère triangulaire sur le corps. Faites tourner le sélecteur vers la droite ou la gauche, suivant le couple souhaité. ATTENTION :

Il se peut que la rotation du moteur se vérouille et s’arrête pendant que l’outil est utililsé en tant que perceuse. Pendant le fonctionnement de la perceuse-visseuse, faites attention à ne pas vérouiller le moteur. Ligne Indice de forage Triangle Déclencheur Bouton- poussoir Indice

9. Fonctionnement de l’interrupteur

Quand on tire sur la gâchette de l’interrupteur, l’outil tourne. Quand on relâche la gâchette, l’outil s’arrête.

La vitesse de rotation peut être contrôlée en faisant varier la force avec laquelle on appuie sur la gâchette. Quand on appuie légèrement sur la gâchette, la vitesse est lente, et elle augmente quand on appuie plus fort. REMARQUE : Un bruit de vibration se fait entendre lorsque le moteur est sur le point de toumer. Ceci est normal et n’est pas le signe d’une anomalie de l’outil.

10. Utilisation du crochet

Le crochet sert à suspendre l’outil électrique à votre ceinture pendant le travail. ATTENTION :

Lorsque vous employez le crochet, accrochez fermement l’outil pour en éviter toute chute accidentelle. En cas de chute de l’outil électrique, un accident pourrait survenir.

Lorsque vous portez l’outil accroché à votre ceinture, n’installez aucune mèche au bout de l’outil. Si une mèche tranchante, comme une fraise, est installée sur l’outil accroché à votre ceinture, vous pourriez vous blesser.

Installez fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l’utilisation. (1) Dépose du crochet. Enlevez les vis qui maintiennent le crochet, à l’aide d’un tournevis Philips. (Fig. 10) Fig. 10 Crochet Vis (2) Remplacer le crochet et serrer les vis. Installez le crochet à fond dans la gorge de l’outil électrique et serrez les vis pour le maintenir fermement. (Fig. 11) Fig. 11

11. Utilisation de l’éclairage

Appuyez sur le déclencheur pour allumer le témoin. Le témoin reste allumé tant que vous appuyez sur le déclencheur. Le témoin s'éteint dès que vous avez relâché le déclencheur (Fig. 12). ATTENTION: Ne pas regarder directement la lumière au risque de provoquer des blessures oculaires.

12. Portée et recommandations pour l’utilisation

La portée utilisable pour les différents types de travaux basée sur la structure mécanique de cet outil est indiquée au Tableau 5. Vis Crochet Fig. 12 Déclencheur Témoin Bouton de décalage Bouton de décalage Vitesse ralentie Vitesse élevée 02Fre_DS14DSAL_US 10/7/08, 16:1834Français

13. Sélection de la couple de serrage et de la fréquence de rotation

Les exemples choisis et montrés au Tableau 6, seront pris en tant qu’exemples standard étant donné que différentes vis de serrages et différents matériels devant être serrés seront utilisés réellement, et pour lesquels un réglage approprié sera évidemment requis. Tableau 5 Travail Position du sélecteur Suggestions de débrayage Bois Perçage Acier Utilisation à des fins de perçage. Aluminium Petite vis 1 – 22 Utiliser la mèche et la douille Vissage correspondant au diamètre de la vis. Vis en bois 1 – Utiliser après avoir percé un trou d’amorce. Tableau 6 Utiisation Position du sélecteur Sélection de vitesse de rotation (Positiondu bouton de changement) de débrayage LOW (Petite vitesse) HIGH (Grande vitesse) Enfonce- Vis méchanique 1 – 22 Pour vis de 4 mm ou moins diamètre ment Vis de bois 1 – Pour vis de 8 mm ou moins, diamètre nominal Pour diamètre de 45 mm ou moins (DS18DSAL) Forage Bois Pour diamètre de 24 mm ou moins (DS14DSAL) Métal Pour vis de 6 mm ou moins diamètre Pour vis de 4.8 mm ou moins diamètre nominal Pour diamètre de 38 mm ou moins (DS18DSAL) Pour diamètre de 18 mm ou moins (DS14DSAL) Pour forage avec perceuse à travailler le fer. REMARQUE L’utilisation de la batterie BSL1415X et BSL1815X dans un environnement froid (en-dessous de 0 degré centi-grade) peut parfois entraîner un affaiblissement du couple de serrage et une réduction du volume de travail. Il s’agit d’un phénomène purement temporaire, et la batterie recommencera à fonctionner normalement lorsqu’elle se sera réchauffée. ATTENTION :

Lors de l’utilisation de la perceuse-visseuse sans fil faire attention de ne pas bloquer le moteur. Si le moteur se bloque, arrêter immédiatement l’outil. Si le moteur reste bloqué pendant un certain temps, le moteur ou la batterie sont probablement brûlés.

Ne pas trop serrer car cela endommagera les têtes de vis. 02Fre_DS14DSAL_US 10/7/08, 16:1835Français

Sortir la batterie avant toute opération d’inspection ou d’entretien.

1. Vérifier l’état de la mèche

Les mèches doivent être vérifiées régulièrement. Si elles sont usées ou cassées, elles risquent de glisser ou de réduire le rendement du moteur et de le brûler. Remplacer les mèches usées par des neuves. ATTENTION:

Si l’on utilise une mèche dont la pointe est usée ou cassée, elle sera dangereuse car elle risque de glisser. La remplacer par une neuve.

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu’elles sont serrées à fond. ATTENTION:

L'utilisation de l'outil électrique avec des vis desserrées serait extrêmement dangereuse.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “cœur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Contrôle des balais en carbone (Fig. 13)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Comme un balai en carbone trop usé peut détériorer le moteur, remplacer les balais en carbone par des neufs lorsqu’ils sont usés ou près de la “limite d’usure”. En outre, toujours maintenir les balais en carbone propres et veiller à ce qu’ils coulissent librement dans les supports. REMARQUE: Lors du remplacement des balais en carbone par des neufs, bien utiliser des balais en carbone Hitachi, No. de code 999054. Limite d'usure Fig. 13 Fig. 14 Clou de balai en carbone Saillie de balai en carbone 0.45" (11.5 mm) 0.12" (3 mm)

5. Remplacement d’un balai en carbone

Pour sortir le balai en carbone, commencer par retirer le capuchon du balai, puis décrocher la saillie du balai en carbone avec un tournevis à tête plate, etc., comme indiqué sur la Fig. 15. Pour installer le balai en carbone, choisir le sens de façon que le clou du balai en carbone (Voir Fig.

14) s’adapte à la section de contact à l’extérieur

du tube de balai. Puis l’enfoncer du doigt comme indiqué à la Fig. 16. Enfin, remettre le capuchon du balai en place. ATTENTION:

Bien veiller impérativement à insérer le clou du balai en carbone dans la section de contact à l’extérieur du tube de balai. (On pourra insérer n’importe lequel des deux clous fournis.)

Procéder avec précaution, car une erreur dans cette opération risque de déformer le clou du balai en carbone et d’endommager précocement le moterur. Fig. 15 Section de contact à l’extérieur du tube de balai Fig. 16 02Fre_DS14DSAL_US 10/7/08, 16:1836Français

6. Vérifier s’il y a de la poussière

Enlever la poussière avec un chiffon doux ou un chiffon humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

7. Mise au rebut d’une batterie usée

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. L’appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.

Ranger dans un lieu dont la température est inférieure à 40°C (104°F), et hors de portée des enfants.

9. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

10. Liste des pièces de rechange

Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS : Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable. 02Fre_DS14DSAL_US 10/7/08, 16:1837Français

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. NE JAMAIS utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE : Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD DS14DSAL

Chargeur de batterie (UC18YGSL) ................................................... 1

Couvercle de batterie (N° de code 329897) ..................................... 1

Chargeur de batterie (UC18YGSL) ................................................... 1

Couvercle de batterie (N° de code 329897) ..................................... 1

ACCESSOIRES EN OPTION.....vendus séparément

1. Taladro atornillador a batería (DS14DSAL / DS18DSAL)

6. Ajuste del par de apriete
