Type de produit	Support écran plat pour extérieur
Marque	Peerless-AV
Modèle	ECMU02IS
Compatibilité écrans	32 à 65 pouces
Capacité de charge maximale	90,7 kg (200 lb)
Résistance au vent	145 km/h (90 mph), catégorie D, altitude max 60 m (200 ft)
Utilisation	Extérieur uniquement
Fixation	Poutre en I
Réglage inclinaison	De -5° à +15° (5 positions préréglées via dispositif IncreLok)
Matériau	Acier
Câble de sécurité inclus	Oui, câble métallique de 5 po avec serre-câbles
Garantie	5 ans défauts matériels et main d'œuvre, 1 an contre la corrosion
Normes VESA	Compatible avec vis M6 et M8 (longueurs multiples)
Outils nécessaires	Tournevis Phillips, clé hexagonale 3/16", niveau
Entretien	Inspection annuelle et après vents violents

FOIRE AUX QUESTIONS - ECMU02IS Peerless-AV

Comment installer le support sur une poutre en I ?

Fixez les fixations de plafond (C) de part et d'autre de la poutre, puis glissez la plaque de plafond (A) et serrez les boulons (T) jusqu'à exercer une pression égale. Serrez ensuite les boulons à tête carrée (S) dans la poutre. Référez-vous à la section "Installation à une poutre en I" de la notice.

Quel est le poids maximal supporté par le ECMU02IS ?

La capacité de charge maximale est de 90,7 kg (200 lb). Ne jamais dépasser cette limite.

Comment régler l'inclinaison de l'écran ?

Desserrez les vis de blocage de l'inclinaison IncreLok, choisissez l'angle souhaité (-5°, 0°, 5°, 10° ou 15°) en alignant les trous de positionnement, puis resserrez les vis. Le réglage peut aussi être effectué avant de fixer l'écran au support.

Comment retirer l'écran du support ?

Desserrez la vis de sécurité de la pince de sécurité jusqu'à ce que l'écran pivote librement, puis soulevez-le hors du support.

Quelles vis utiliser pour fixer les supports adaptateurs sur l'écran ?

Utilisez les vis fournies (M6 x 12 mm, M6 x 25 mm, M8 x 15 mm, etc.) en fonction de la profondeur des inserts de l'écran. La vis doit pénétrer d'au moins trois tours complets. Serrez à un couple max de 4,5 Nm (40 po-lb).

Y a-t-il une garantie sur ce support ?

Oui, Peerless offre une garantie de 5 ans sur les défauts de matériel et de main d'œuvre, ainsi qu'une garantie limitée d'1 an contre la corrosion.

Puis-je utiliser ce support en intérieur ?

Non, ce produit est conçu pour une utilisation extérieure uniquement. Il résiste au vent jusqu'à 145 km/h et est destiné à des installations en plein air.

Comment fixer le câble de sécurité ?

Enroulez fermement le câble métallique de 5 po une fois autour de la poutre, puis raccordez les extrémités à l'aide des deux serre-câbles fournis. Coupez l'excédent de câble après fixation.

Que faire si les vis ne tiennent pas dans l'écran ?

Si une vis ne peut être enfoncée d'au moins trois tours complets, choisissez une vis plus longue dans le jeu de fixation. Ne forcez pas, car un serrage excessif peut endommager les inserts.

Comment entretenir le support pour éviter la corrosion ?

Inspectez le support au moins une fois par an et après tout vent supérieur à 145 km/h. Vérifiez les signes de rouille, de fixations desserrées ou de métal tordu. Si une usure excessive est constatée, cessez l'utilisation et contactez le service client.

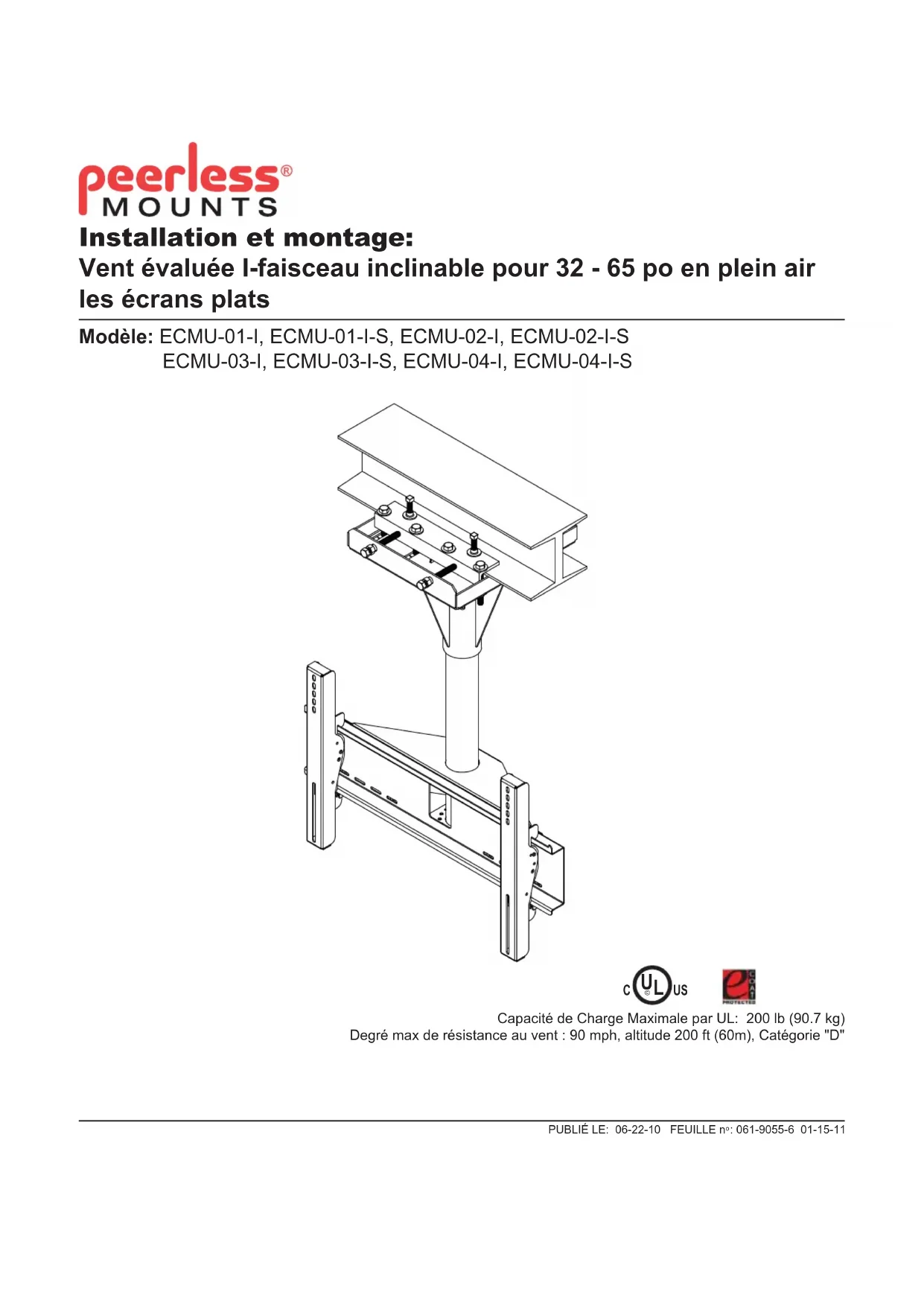

MODE D'EMPLOI ECMU02IS Peerless-AV

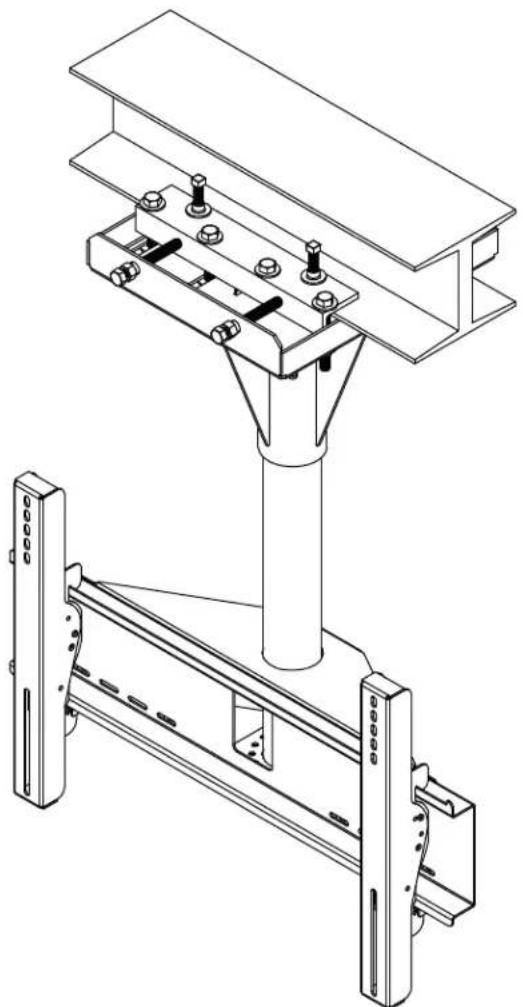

Installation et montage:

Vent évaluée l-faisceau inclinable pour 32 - 65 po en plein air les écrans plats

Modèle: ECMU-01-I, ECMU-01-I-S, ECMU-02-I, ECMU-02-I-S ECMU-03-I, ECMU-03-I-S, ECMU-04-I, ECMU-04-I-S

Capacité de Charge Maximale par UL: 200 lb (90.7 kg)

Degré max de résistance au vent : 90 mph, altitude 200 ft (60m), Catégorie "D"

REMARQUE: lisez entièrement la fiche d'instructions avant de commencer l'installation et l'assemblage.

▲ AVERTISSEMENT

• Ne commencez pas à installer votre produit Peerless avant d'avoir lu et assimilé les instructions et les avertissements contenus dans cette fiche d'installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local.
• Ce produit doit être installé uniquement par quelqu'un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.
• En raison des conditions de température extérieure telles que vents forts, neige abondante, grêle, pluie, etc. l'enceinte de protection, ainsi que son support, son tube de rallonge et ses pièces de fixation, doivent être inspectés au moins une fois par année et immédiatement après des vents de plus de 90 mi/h (145 km/h) Un installateur ou un inspecteur qualifié doit vérifier les signes de rouille, de fixations desserrées, de métal tordu, etc. Si l'inspection révèle une usure excessive, une détérioration ou un danger quelconque, ce produit doit être mis hors service immédiatement. Pour toute question, veuillez vous adresser au service à la clientèle.
• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l'équipement ainsi que des pièces et composants qui y sont attachés.
• Ne dépassez jamais la capacité de charge maximum par UL. Reportez-vous à la page 17.
• Lors d'une installation sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L'utilisation d'un localisateur de montants « bord à bord » est fortement recommandée.
• Pour lever et positionner l'équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.
• Ce produit a été conçu pour être utilisé avec d'autres produits à l'extérieur uniquement.

Outils nécessaires au montage

• tournevis phillips, clé hexagonale 3/16"
- niveau

Tabla de contenido

Liste des piezas....19

Installation à une poutre en I....20

Installation de l'écran plat sur la plaque d'adaptation....24

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Liste des pièces		ECMU-01-I	ECMU-01-I-S
		ECMU-02-I	ECMU-02-I-S
		ECMU-03-I	ECMU-03-I-S
		ECMU-04-I	ECMU-04-I-S
Description Qté Pièce n° Pièce n° Modèle n° Pièce n°

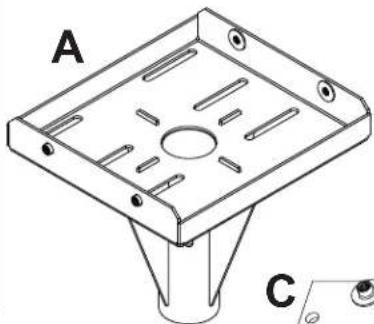

A	plaque de plafond	1	061-T1283 061-7283
B	support de colonne	1	see chart see chart
C	fixation de plafond 2		061-T1281 061-7281

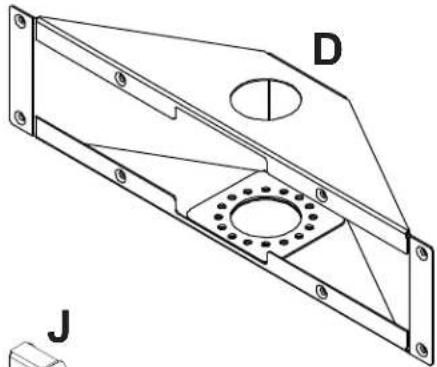

D	boîtier adaptateur	1	061-T1264 061-7264 ECMU-02-I-S
E	vis à tête creuse de 1 po 4 520-5035 520-5035	ECMU-03-I	061-T1268
F	boulons de 7/16 x 4 po	3	520-5014 520-5014
G	écrous de 7/16 po	3	530-5003 530-5003
H	plaque d'adaptation	1	061-T1258 061-7258 ECMU-04-I-S
I	vis à tête creuse de 3/4 po	8	520-5034 520-5034
J	supports adaptateurs gauche	1	061-T1383 061-7383
K	supports adaptateurs droit	1	061-T1382 061-7382
L	clé hexagonale 4 mm	1	560-9646 560-9646
M	viz de M6 x 12 mm	4	520-5023 520-5023
N	viz de M6 x 25 mm	4	520-5024 520-5024
O	viz de M8 x 15 mm	4	520-5026 520-5026
P	viz de M6 x 20 mm	4	520-5025 520-5025
Q	viz de M8 x 25 mm	4	520-5027 520-5027
R	rondelle	4	540-5014 540-5014
S	boulons à tête carrée de 1/2-13 x 2 po	4	520-5036 520-5036
T	boulons de 1/2-13 x 4 po	12	520-5019 520-5019
U	écrous de blocage de 1/2-13	8	530-5005 530-5005
V	rondelles de 1/2 po	16	540-5010 540-5010
W	câble métallique de 5 po (non représenté)	1	560-0056 560-0056
X	serre-câbles	2	560-0069 560-0069
Y	écrous hexagonaux de 1/2-13	4	530-5010 530-5010

Support de Colonne (B)

ECMU-01-I 061-T1266

ECMU-01-I-S 061-7266

ECMU-02-I 061-T1267

1-7267

ECMU-03-I-S 061-7268

ECMU-04-I 061-T1269

1-7269

B

Les pièces peuvent différer légèrement de l'illustration.

- L'installateur doit s'assurer que la surface de support peut soutenir sans danger la charge totale de l'équipement ainsi que des pièces et composants qui y sont attachés.

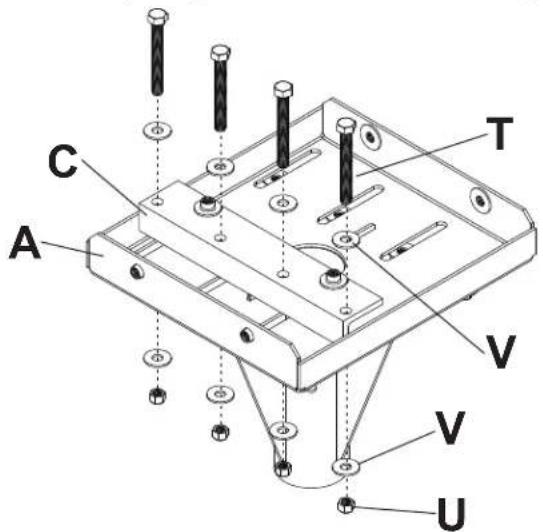

Insérez quatre boulons (T) à travers huit rondelles (V), la fi xation de plafond (C), la plaque de plafond (A) et quatre écrous de blocage (U) comme illustré.

Répétez pour la deuxième fi xation de plafond.

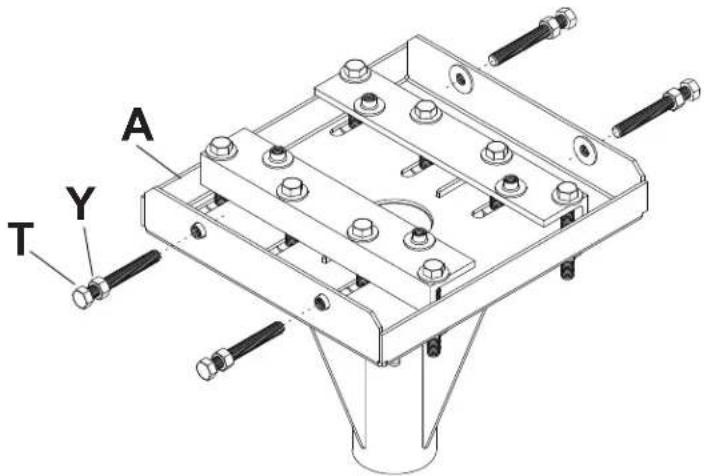

Insérez quatre écrous hexagonaux (Y) dans quatre boulons (T). Insérez quatre boulons (T) dans le côté de la plaque de plafond (A), mais sans les serrer.

A Y T

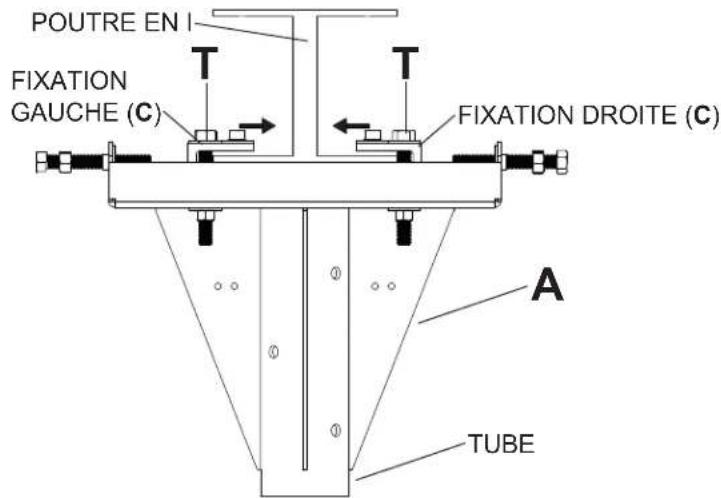

Soulevez la plaque de plafond (A) jusqu'à la poutre en I et glissez les fi xations de plafond (C) aussi près que possible du centre de la poutre en I. REMARQUE : Le tube de la plaque de plafond doit être centré sous la poutre en I.

Serrez alternativement les boulons (T) des fi xations droite et gauche jusqu'à ce que les boulons exercent une pression égale sur chaque fi xation.

POUTRE EN I FIXATION GAUCHE (C) T T FIXATION DROITE (C) A TUBE

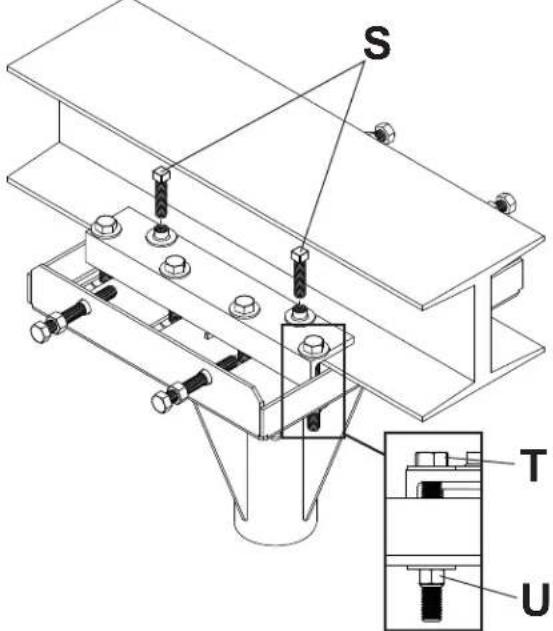

Serrez les boulons à tête carrée (S) dans la fi xation de plafond et dans la poutre en I.

Vérifi ez que les boulons (T) et les écrous de blocage (U) de l'étape précédente sont encore solidement fixés.

S T U

Installation du câble de sécurité

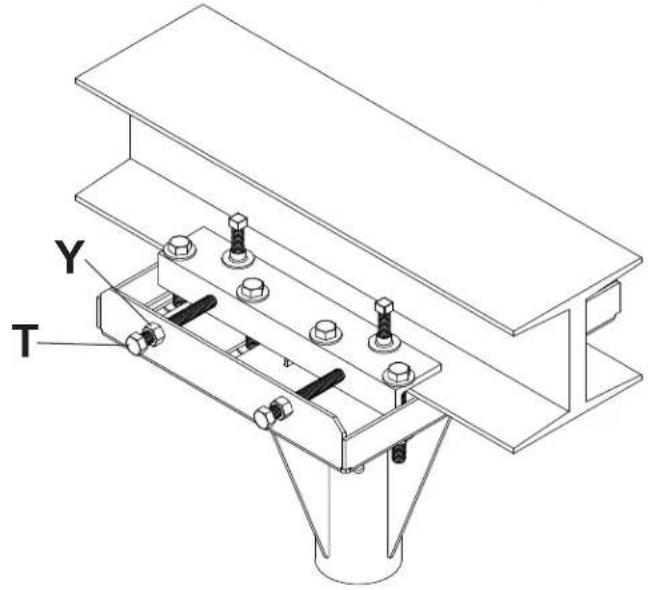

Serrez les boulons (T) situés sur les côtés de la plaque de plafond jusqu'à ce qu'ils touchent la fi xation de plafond.

Serrez les écrous hexagonaux (Y) jusqu'à ce qu'ils touchent les côtés de la plaque de plafond.

Y T

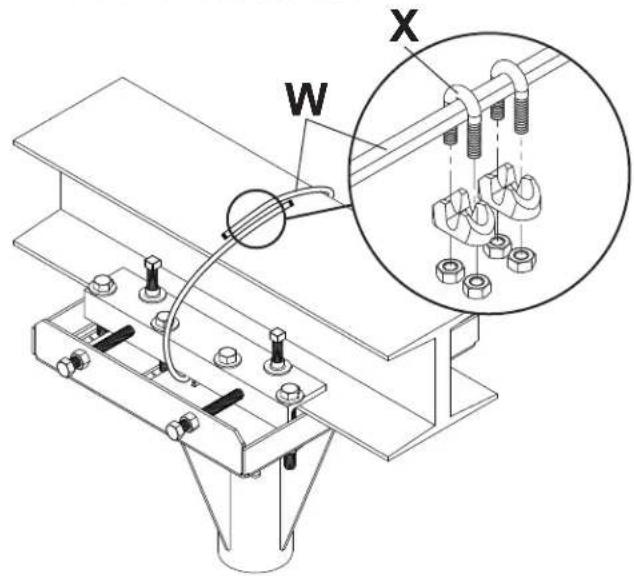

Enroulez fermement le câble métallique de 5 po (W) une seule fois autour de la poutre comme illustré. Raccordez les extrémités à l'aide de deux serre-câbles (X) comme illustré ci-dessous.

Après avoir fi xé les serre-câbles, vous pouvez enlever l'excédent de câble.

W X

Français

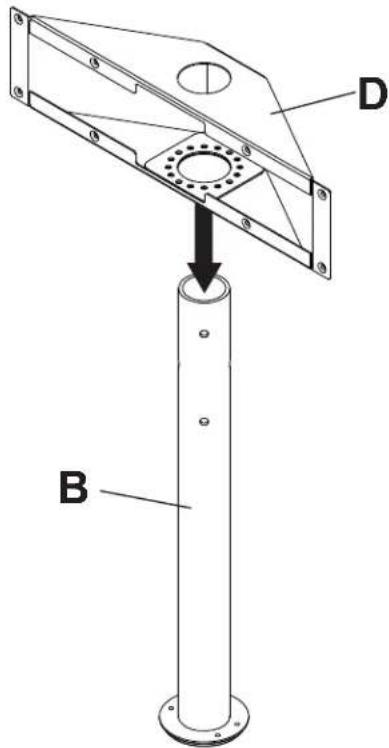

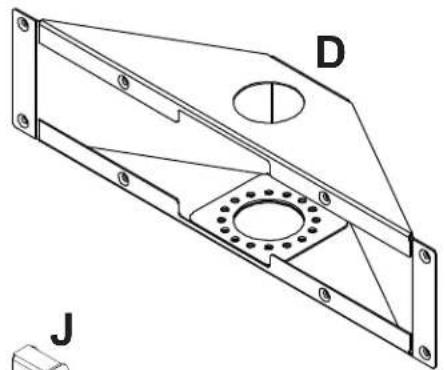

2 Placez le boîtier adaptateur (D) sur la colonne de support (B) comme illustré.

D B

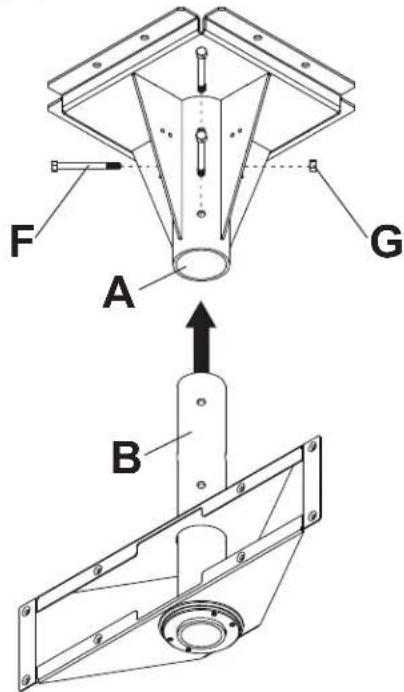

3 Insérez le support de colonne (B) dans l'assemblage de plafond (A). Alignez les trous de la colonne de support sur les trous de l'assemblage de plafond et fi xez-la à l'aide de trois boulons de 7/16 x 4 po (F) et de trois écrous de 7/16 po (G) comme illustré.

F A G B

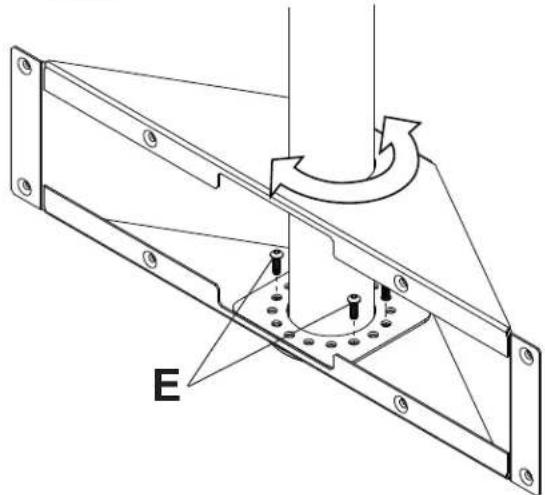

4 Réglez l'orientation à la position souhaitée comme illustré. Fixez le boîtier adaptateur à la colonne de support avec quatre vis à tête creuse de 1 po (E) à l'aide d'une clé hexagonale de 3/16 po comme illustré.

E

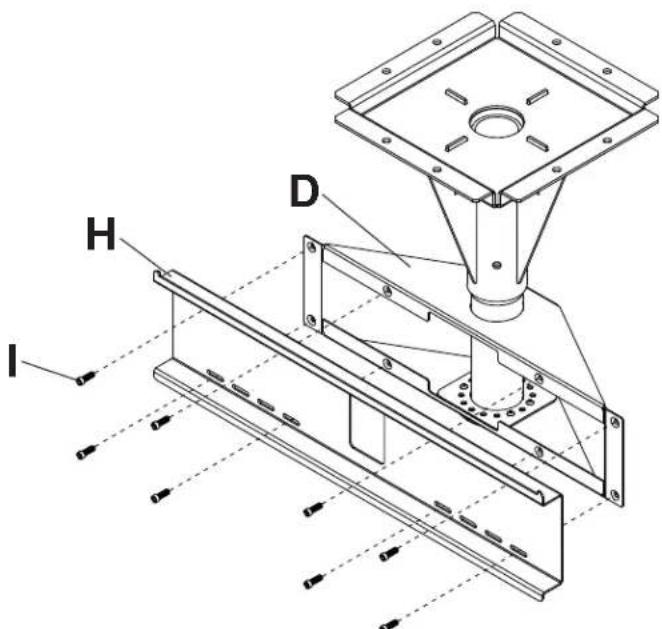

5 Fixez la plaque d'adaptation (H) au boîtier adaptateur (D) avec huit vis de 3/4 po (I) à l'aide d'une clé hexagonale de 5/32 po comme illustré.

H D I

▲ AVERTISSEMENT

• Serrez les vis de manière à fixer solidement les supports adaptateurs. N'employez pas une force excessive pour ce faire. Un serrage excessif peut causer des contraintes risquant d'endommager les vis, de réduire considérablement leur pouvoir de maintien et d'en détacher les têtes. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à maintenir solidement le support, l'écran peut être abîmé ou le produit détérioré.

Afi n d'éviter de rayer l'écran, posez un morceau de tissu sur une surface plane et de niveau qui peut supporter le poids de l'écran. Déposez l'écran à plat, tourné vers le bas. Si l'écran possède des boutons à l'arrière, enlevez-les pour pouvoir attacher les supports adaptateurs. Placez les supports adaptateurs (J,K) à l'arrière de l'écran, alignez-les sur les trous et centrez-les sur l'arrière de l'écran, comme illustré ci-dessous. Fixez les supports adaptateurs à l'arrière de l'écran à l'aide des vis, rondelles et entretoises appropriées, comme illustré sur en el'étape 6-1.

REMARQUE : Les trous supérieurs et inférieurs de l'écran doivent toujours être utilisés.

REMARQUE : Assurez-vous de fixer les supports inclinables de façon à ce que la vis de réglage de l'inclinaison soit tournée vers l'extérieur comme illustré ci-dessous.

Veillez à ce que tous les trous soient bien alignés, puis serrez les vis à l'aide d'un clé hexagonale 4 mm (L).

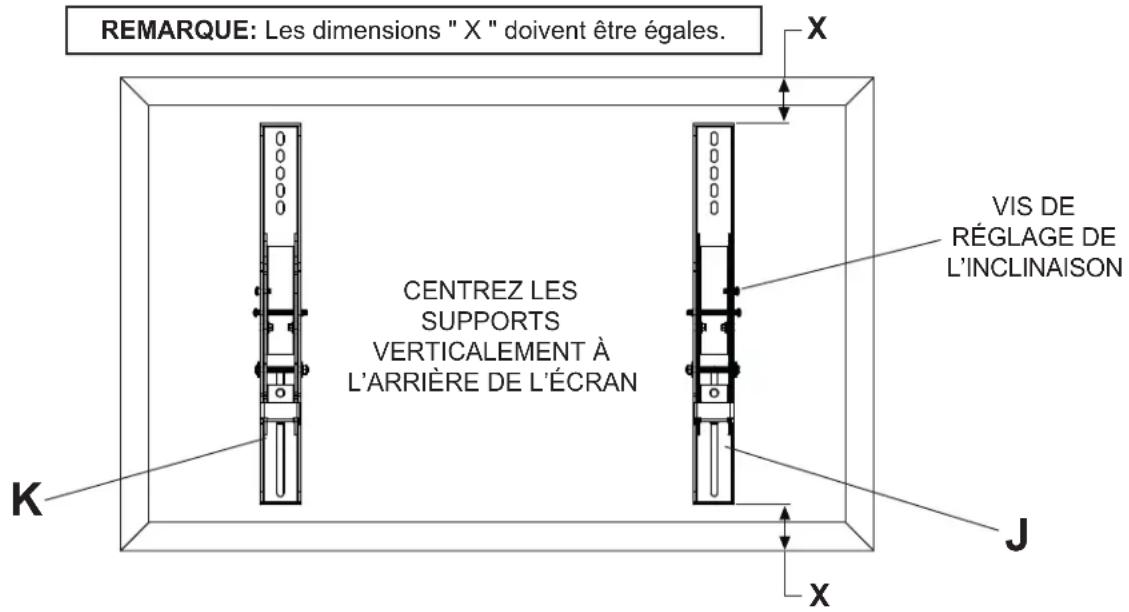

REMARQUE: Les dimensions " X " doivent être égales. CENTREZ LES SUPPORTS VERTICALEMENT À L'ARRIÈRE DE L'ÉCRAN VIS DE RÉGLAGE DE L'INCLINAISON K J X X

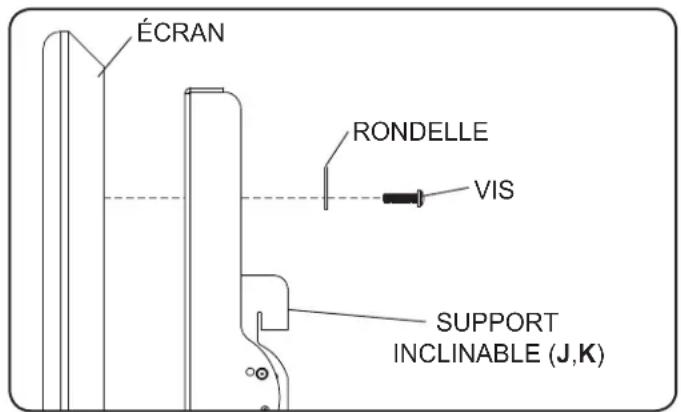

Commencez par la vis la plus courte et vissez-la manuellement à l'écran en la faisant passer à travers la rondelle et le support inclinable, comme indiqué ci-dessous. La vis doit effectuer au moins trois tours complets dans le trou de fi xation et tenir solidement en place. Ne pas trop serrer. S'il est impossible d'effectuer trois tours de vis complets, choisissez une vis plus longue dans le jeu de fi xations à compartiments. Répétez pour le reste des trous de fi xations, mettez les supports à niveau et resserrez les vis.

ÉCRAN RONDELLE VIS SUPPORT INCLINABLE (J,K)

Installation de l'écran Plat sur la Plaque d'adaptation

▲ AVERTISSEMENT

• Pour lever et positionner l'écran plat en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.
• N'exercez pas une force excessive sur les vis. Un serrage excessif peut endommager le support. Serrez les vis à un couple maximal de 40 po-lb (4,5 Nm).
• Veillez à ne pas vous pincer les doigts lorsque vous poussez l'écran par le bas.

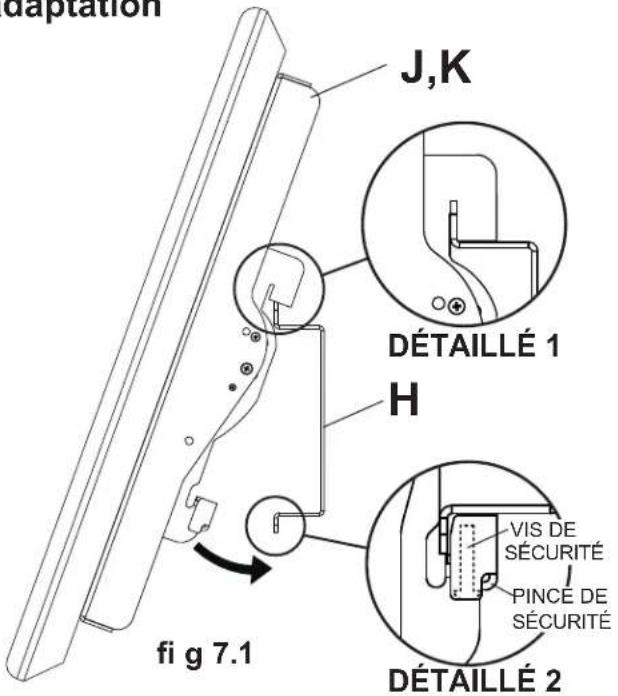

Montage de l'écran : Accrochez les supports inclinables (J,K) à la plaque d'adaptation (H) et faites pivoter l'écran vers l'intérieur comme illustré à la fi g. 7.1. REMARQUE : Si la pince de sécurité est en contact avec le bas de la plaque d'adaptation, desserrez la vis de sécurité à l'aide d'une clé hexagonale (L). Les crochets des supports inclinables doivent être complètement engagés dans la plaque d'adaptation comme illustré dans le dessin de détail 1. Serrez les vis de sécurité à l'aide d'une clé hexagonale (L) jusqu'à ce que la pince de sécurité soit fermement appuyée contre le bas de la plaque d'adaptation.

REMARQUE : Assurez-vous que la pince de sécurité est fi xée au bas de la plaque d'adaptation comme illustré dans le dessin de détail 2.

Retrait de l'écran : Desserrez la vis de sécurité de la pince de sécurité jusqu'à ce que l'écran puisse pivoter librement, puis soulevez l'écran hors du support.

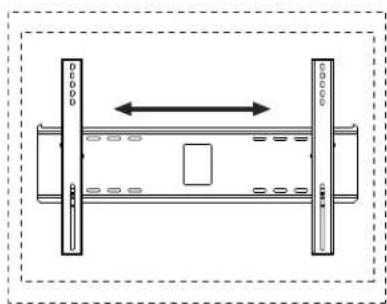

Réglage de l'écran : L'écran peut être réglé horizontalement en desserrant la vis de sécurité de trois tours complets à l'aide d'une clé hexagonale (L) Réglez l'écran comme illustré à la fi gure 7.2. Serrez les vis de sécurité.

Réglage de l'inclinaison de l'écran Plat

REMARQUE : Il peut être plus facile de choisir et de régler l'angle d'inclinaison avant de placer l'écran sur le support.

DISPOSITIF INCRELOK™ : L'écran peut être bloqué à un angle d'inclinaison préréglé de -5°, 0°, 5°, 10° ou 15°. Utilisez le trou de positionnement pour trouver la position correcte et inclinez l'écran pour aligner les trous. Serrez les vis de blocage de l'inclinaison IncreLok™ sur les deux supports inclinables comme illustré le dessin de détail 3.

Serrez les vis de blocage pour le verrouiller en position inclinée.

adaptation J,K DÉTAILLE 1 H fi g 7.1 VIS DE SÉCURITÉ PINC DE SÉCURITÉ DÉTAILLE 2

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Deutsch

Les pièces peuvent différer légèrement de l'illustration.

Peerless Industries, Inc., offre une garantie de cinq ans sur les produits fabriqués ou fournis par ses soins. Cette période commence à la date de vente du produit au client d'origine, mais ne peut en aucun cas dépasser de plus de six ans la date de fabrication. Pendant la période de garantie, les produits couverts seront exempts de tout défaut matériel et de main d'œuvre, dès lors qu'ils sont installés et utilisés dans le respect des instructions de Peerless Industries, Inc. Conformément aux dispositions légales applicables, Peerless réparera ou remplacera, ou remboursera le prix d'achat de tout produit non conforme à cette garantie pendant cette période.

Toute autre garantie obligatoire applicable à ces produits est également limitée à la durée spécifiée dans la présente Garantie de cinq ans.

Cette garantie ne couvre pas les dommages causés par (a) les interventions ou les réparations effectuées par le client ou par une personne non agréée par Peerless Industries, Inc., (b) la non-utilisation de l'emballage approprié lors du renvoi du produit, (c) une installation incorrecte ou le non-respect des instructions ou des avertissements de Peerless lors de l'installation, de l'utilisation ou du rangement du produit, ou (d) une mauvaise utilisation ou un accident pendant le transport ou en toute autre circonstance, y compris du fait de tiers et en cas de force majeure.

Peerless ne saura en aucun cas être tenue pour responsable de tout préjudice accidentel ou induit, ou de tout préjudice dû au vol d'un produit, qu'il soit ou non protégé par un dispositif de sécurité éventuellement fourni avec le produit.

Cette garantie de cinq ans remplace et annule toute autre garantie, expresse ou implicite, et constitue le seul recours valable en cas de dysfonctionnement des produits. Aucun détaillant, revendeur, distributeur, installateur ou autre n'est autorisé à modifier ou à prolonger cette garantie, ou à imposer une obligation quelconque à Peerless lors de la vente de produits fabriqués ou fournis par Peerless.

Cette garantie confère certains droits spécifiques, mais d'autres droits peuvent vous être conférés par la législation du pays où vous avez acheté le produit.

Garantie limitée d'un an sur la corrosion.
