Produkttyp	Flachbildschirmhalterung für den Außenbereich
Marke	Peerless-AV
Modell	ECMU02IS
Bildschirmkompatibilität	32 bis 65 Zoll
Maximale Tragfähigkeit	90,7 kg (200 lb)
Windbeständigkeit	145 km/h (90 mph), Kategorie D, max. Höhe 60 m (200 ft)
Verwendung	Nur für den Außenbereich
Befestigung	I-Träger
Neigungseinstellung	Von -5° bis +15° (5 voreingestellte Positionen über IncreLok-Vorrichtung)
Material	Stahl
Sicherheitsseil inklusive	Ja, 5-Zoll-Stahlseil mit Kabelklemmen
Garantie	5 Jahre auf Material- und Verarbeitungsfehler, 1 Jahr gegen Korrosion
VESA-Normen	Kompatibel mit M6- und M8-Schrauben (verschiedene Längen)
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, 3/16-Zoll-Inbusschlüssel, Wasserwaage
Wartung	Jährliche Inspektion und nach starkem Wind

Häufig gestellte Fragen - ECMU02IS Peerless-AV

Wie montiere ich die Halterung an einem I-Träger?

Befestigen Sie die Deckenbefestigungen (C) auf beiden Seiten des Trägers, schieben Sie dann die Deckenplatte (A) ein und ziehen Sie die Schrauben (T) an, bis gleicher Druck ausgeübt wird. Ziehen Sie dann die Vierkantschrauben (S) im Träger an. Beachten Sie den Abschnitt "Montage an einem I-Träger" der Anleitung.

Was ist das maximale Gewicht, das der ECMU02IS tragen kann?

Die maximale Tragfähigkeit beträgt 90,7 kg (200 lb). Diese Grenze niemals überschreiten.

Wie stelle ich die Neigung des Bildschirms ein?

Lösen Sie die IncreLok-Neigungsverriegelungsschrauben, wählen Sie den gewünschten Winkel (-5°, 0°, 5°, 10° oder 15°) durch Ausrichten der Positionierungslöcher und ziehen Sie die Schrauben wieder fest. Die Einstellung kann auch vor der Befestigung des Bildschirms an der Halterung erfolgen.

Wie entferne ich den Bildschirm von der Halterung?

Lösen Sie die Sicherheitsschraube der Sicherheitsklemme, bis der Bildschirm frei schwenkt, und heben Sie ihn dann von der Halterung ab.

Welche Schrauben verwende ich zur Befestigung der Adapterhalterungen am Bildschirm?

Verwenden Sie die mitgelieferten Schrauben (M6 x 12 mm, M6 x 25 mm, M8 x 15 mm usw.) je nach Tiefe der Bildschirmeinsätze. Die Schraube muss mindestens drei volle Umdrehungen eindringen. Anziehen mit max. Drehmoment von 4,5 Nm (40 in-lb).

Gibt es eine Garantie auf diese Halterung?

Ja, Peerless bietet eine Garantie von 5 Jahren auf Material- und Verarbeitungsfehler sowie eine eingeschränkte Garantie von 1 Jahr gegen Korrosion.

Kann ich diese Halterung im Innenbereich verwenden?

Nein, dieses Produkt ist ausschließlich für den Außenbereich bestimmt. Es hält Windgeschwindigkeiten von bis zu 145 km/h stand und ist für Installationen im Freien vorgesehen.

Wie befestige ich das Sicherheitsseil?

Wickeln Sie das 5-Zoll-Stahlseil einmal fest um den Träger und verbinden Sie dann die Enden mit den beiden mitgelieferten Kabelklemmen. Schneiden Sie nach der Befestigung überschüssiges Kabel ab.

Was tun, wenn die Schrauben nicht im Bildschirm halten?

Wenn eine Schraube nicht mindestens drei volle Umdrehungen eingedreht werden kann, wählen Sie eine längere Schraube aus dem Befestigungsset. Wenden Sie keine Gewalt an, da übermäßiges Anziehen die Einsätze beschädigen kann.

Wie warte ich die Halterung, um Korrosion zu vermeiden?

Überprüfen Sie die Halterung mindestens einmal jährlich und nach jedem Wind über 145 km/h. Achten Sie auf Anzeichen von Rost, lockeren Befestigungen oder verbogenem Metall. Bei übermäßigem Verschleiß stellen Sie die Verwendung ein und kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG ECMU02IS Peerless-AV

Anbringung und Zusammenbau:

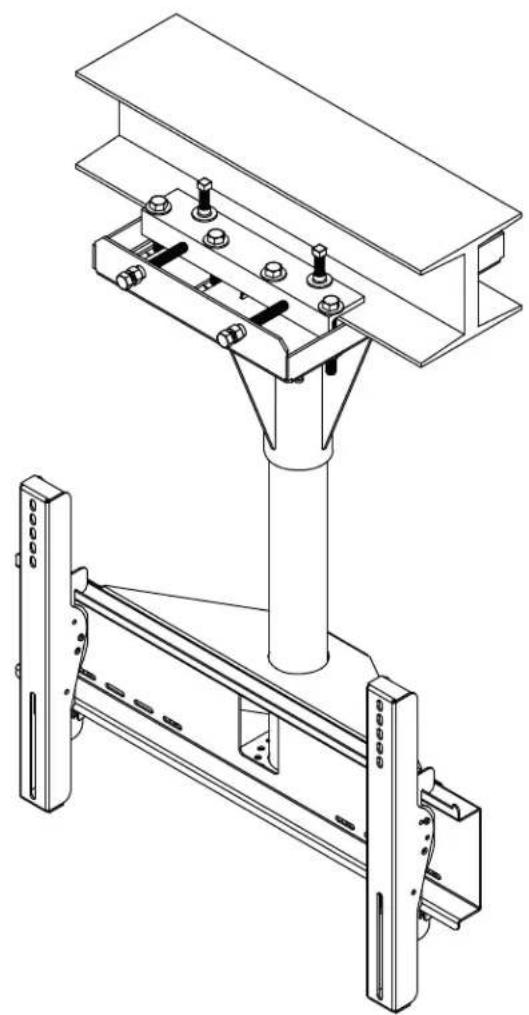

Mit Wind I-Träger Kippen Halterung für 32 - 65 Zoll außerhalb Flachbildschirme

Modelle: ECMU-01-I, ECMU-01-I-S, ECMU-02-I, ECMU-02-I-S ECMU-03-I, ECMU-03-I-S, ECMU-04-I, ECMU-04-I-S

Maximale Tragfähigkeit pro UL: 200 lb (90.7 kg)

Maximale Windbelastbarkeit: 90 mph, Höhe 200 ft (60m), Kategorie "D"

HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen.

⚠️ ACHTUNG

• Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112. Kunden im Ausland wenden sich bitte an den örtlichen Vertragshändler.
• Dieses Produkt darf nur von Personen mit guten mechanischen Fähigkeiten montiert werden, die über Erfahrung in den Grundlagen der Baukonstruktion verfügen und diese Anleitungen vollkommen verstehen.
• Aufgrund der im Freien herrschenden Bedingungen wie Windböen, starker Schneefall, Hagel, Regen, usw. müssen das Schutzgehäuse und die zugehörigen Teile wie Halter, Verlängerungsrohr und Befestigungsteile mindestens einmal im Jahr sowie unmittelbar nach dem Auftreten von Windgeschwindigkeiten über 145 km/h (90 Meilen/ Stunde) untersucht werden. Ein qualifi zierter Monteur oder Prüfer muss die Teile auf Anzeichen von Rost, losen Befestigungsteilen, verbogenem Metall usw. untersuchen. Werden übermäßiger Verschleiß, Abnutzung oder unsichere Bedingungen festgestellt, muss dieses Produkt sofort außer Betrieb genommen werden. Bitte wenden Sie sich bei Fragen an den Kundendienst.
• Vergewissern Sie sich, dass die tragende Fläche das Gesamtgewicht der Geräte und allen daran angebrachten Befestigungsteilen und Komponenten sicher tragen kann.
  • Die maximale Tragfähigkeit darf niemals überschritten werden pro UL. Siehe Seite 25.
• Achten Sie bei der Anbringung an Holzständern darauf, dass die Befestigungsschrauben jeweils in der Mitte der Holzständer verankert sind. Am besten eignet sich ein Balkenfi nder mit genauer Kantenanzeige.
• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um Geräte sicher zu heben und zu positionieren.
• Ziehen Sie die Schrauben fest an, ohne sie zu überdrehen. Durch Überdrehen können die Teile beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
• Dieses Produkt wurde für den Einsatz mit anderen im Freien-Produkten konzipiert.

Für den Zusammenbau erforderliche Werkzeuge

• Kreuzschlitzschraubendreher, Inbusschlüssel 3/16"
• Wasserwaage

Inhaltsverzeichnis

Teileliste....27

Anbringung am I-Träger 28

Anbringung von Adapterhalterungen.... 31

Anbringung des Flachbildschirms an der Adapterplatte 32

Teileliste		ECMU-01-I	ECMU-01-I-S
		ECMU-02-I	ECMU-02-I-S
		ECMU-03-I	ECMU-03-I-S
		ECMU-04-I	ECMU-04-I-S
Beschreibung Anz. Teile Nr. Teile Nr. Modelle Nr. Teile Nr.

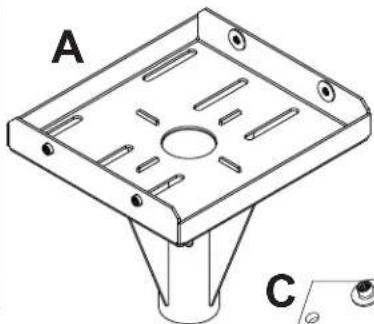

A	Deckenplatte	1	061-T1283 061-7283
B	Stützsäule	1	see chart see chart
C	Deckenklammer	2	061-T1281 061-7281
D	Adaptergehäuse	1	061-T1264 061-7264 ECMU-02-I-S
E	1 Zoll Inbusschrauben 4 520-5035 520-5035 ECMU-03-I	061-T1268
F	7/16 x 4 Zoll Schrauben 3	520-5014 520-5014
G	7/16 Zoll Muttern 3	530-5003 530-5003
H	Adapterplatte	1	061-T1258 061-7258 ECMU-04-I-S
I	3/4 Zoll Inbusschrauben	8	520-5034 520-5034
J	Kipphalterungen links	1	061-T1383 061-7383
K	Kipphalterungen recht	1	061-T1382 061-7382
L	Inbusschlüssel 4 mm	1	560-9646 560-9646
M	Schrauben M6 x 12 mm	4	520-5023 520-5023
N	Schrauben M6 x 25 mm	4	520-5024 520-5024
O	Schrauben M8 x 15 mm	4	520-5026 520-5026
P	Schrauben M6 x 20 mm	4	520-5025 520-5025
Q	Schrauben M8 x 25 mm	4	520-5027 520-5027
R	Scheibe	4	540-5014 540-5014
S	Vierkantschrauben 1/2-13 x 2 Zoll	4	520-5036 520-5036
T	Schrauben 1/2-13 x 4 Zoll	12	520-5019 520-5019
U	Sicherungsmuttern 1/2-13	8	530-5005 530-5005
V	Scheiben 1/2 Zoll	16	540-5010 540-5010
W	1,5 m (5 Fuß) lange Drahtseil (nicht gezeigt)	1	560-0056 560-0056
X	Seilklemmen	2	560-0069 560-0069
Y	Sechskantmuttern 1/2-13	4	530-5010 530-5010

Stützsäule (B)

ECMU-01-I 061-T1266

ECMU-01-I-S 061-7266

ECMU-02-I 061-T1267

1-7267

ECMU-03-I-S 061-7268

ECMU-04-I 061-T1269

1-7269

B

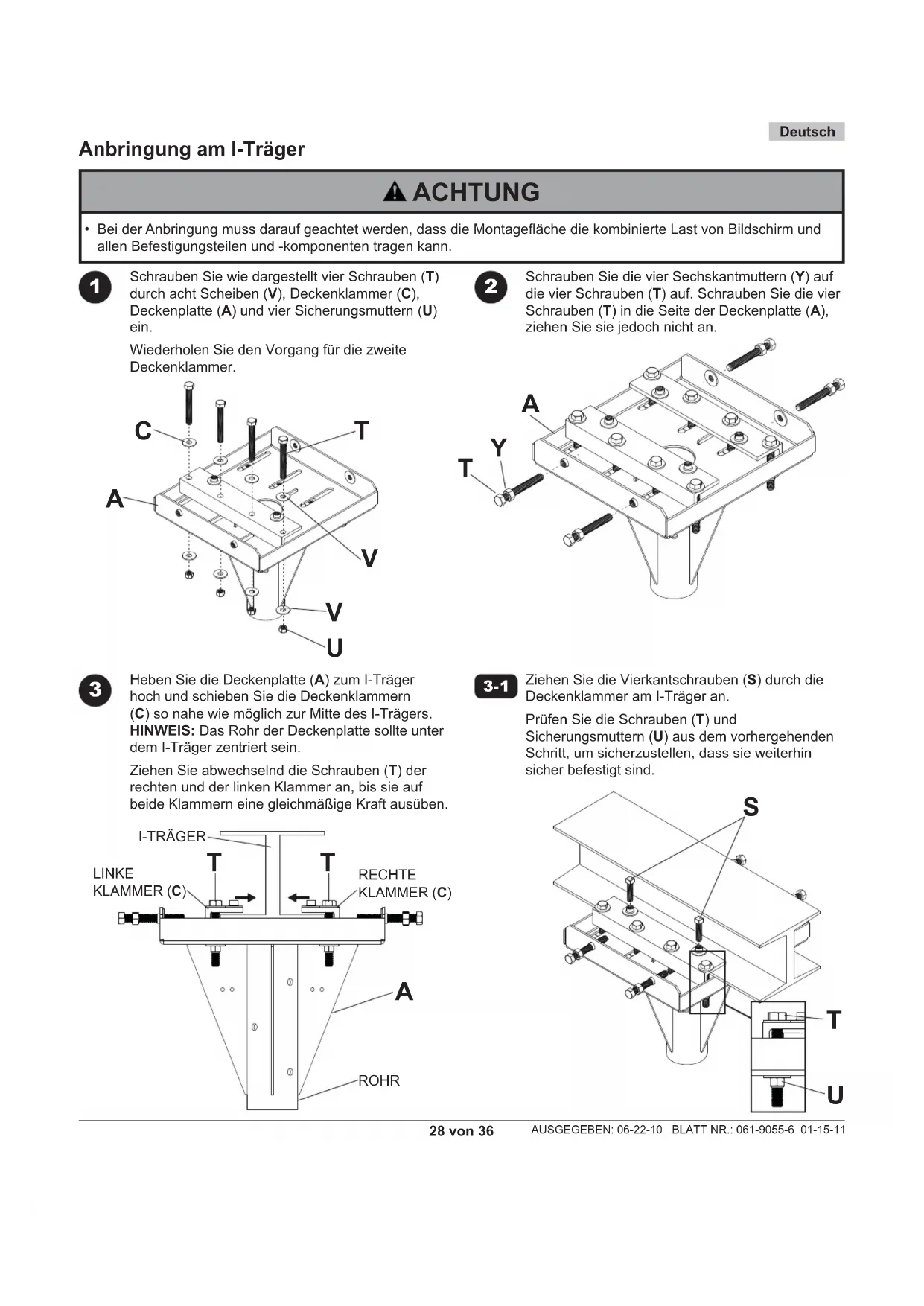

- Bei der Anbringung muss darauf geachtet werden, dass die Montagefläche die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann.

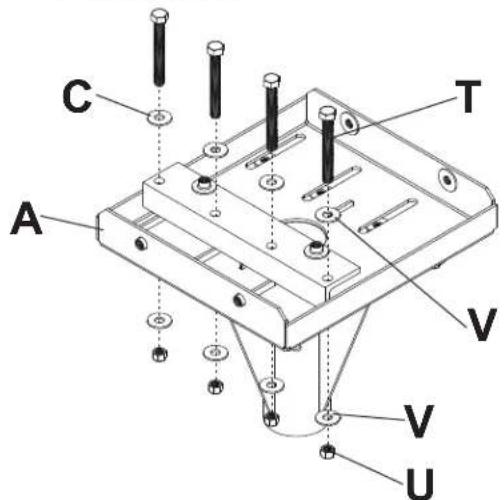

Schrauben Sie wie dargestellt vier Schrauben (T) durch acht Scheiben (V), Deckenklammer (C), Deckenplatte (A) und vier Sicherungsmuttern (U) ein.

Wiederholen Sie den Vorgang für die zweite Deckenklammer.

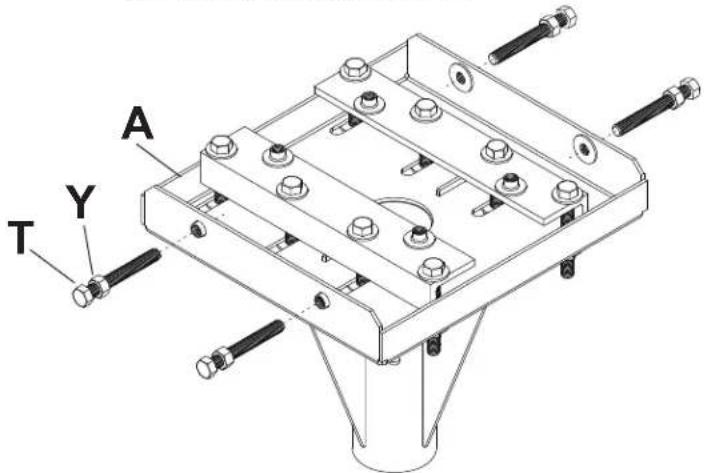

Schrauben Sie die vier Sechskantmuttern (Y) auf die vier Schrauben (T) auf. Schrauben Sie die vier Schrauben (T) in die Seite der Deckenplatte (A), ziehen Sie sie jedoch nicht an.

A Y T

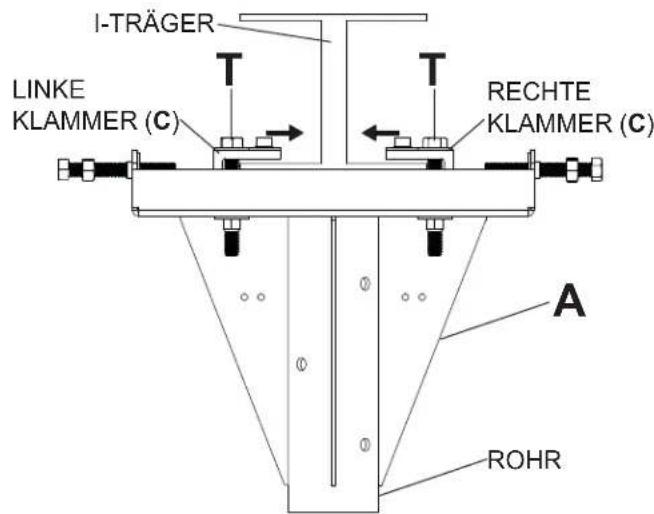

Heben Sie die Deckenplatte (A) zum I-Träger hoch und schieben Sie die Deckenklammern (C) so nahe wie möglich zur Mitte des I-Trägers.

HINWEIS: Das Rohr der Deckenplatte sollte unter dem I-Träger zentriert sein.

Ziehen Sie abwechselnd die Schrauben (T) der rechten und der linken Klammer an, bis sie auf beide Klammern eine gleichmäßige Kraft ausüben.

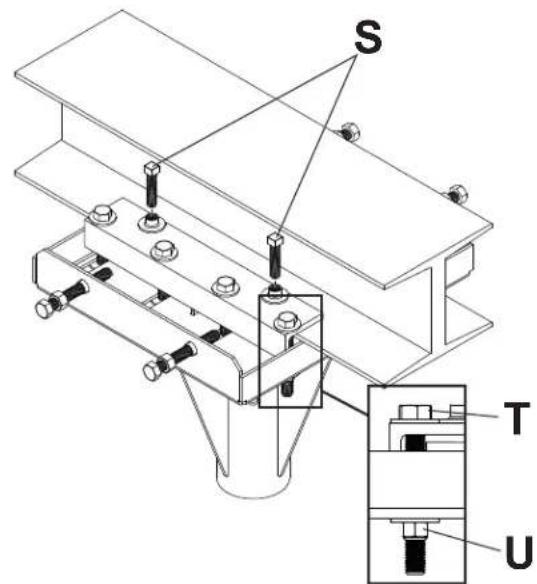

Ziehen Sie die Vierkantschrauben (S) durch die Deckenklammer am I-Träger an.

Prüfen Sie die Schrauben (T) und Sicherungsmuttern (U) aus dem vorhergehenden Schritt, um sicherzustellen, dass sie weiterhin sicher befestigt sind.

S T U

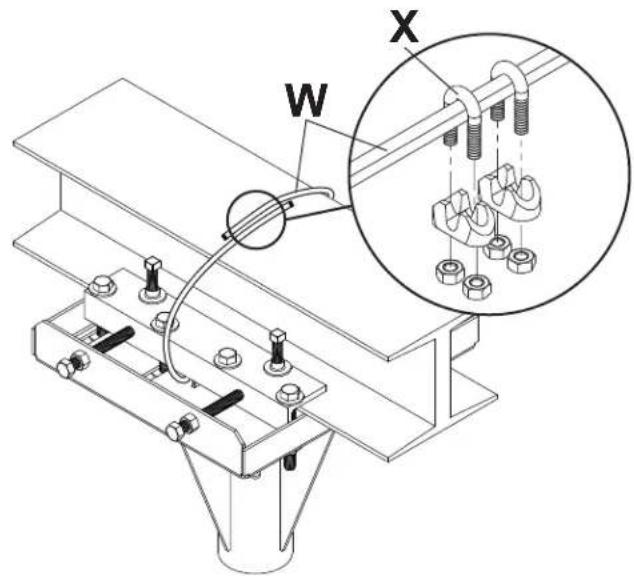

Anbringung des Sicherheitsseils

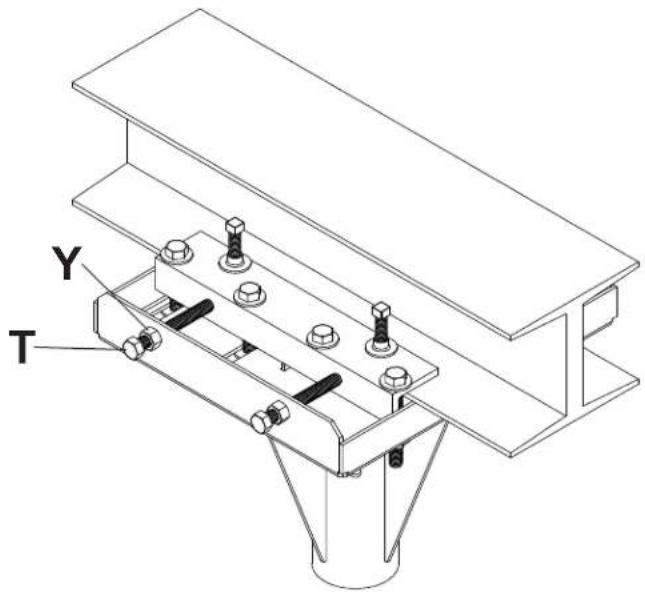

Ziehen Sie die Schrauben (T) an den Seiten der Deckenplatteneinheit soweit an, dass sie soeben die Deckenklammer berühren.

Ziehen Sie die Sechskantmuttern (Y) an, bis sie die Seiten der Deckenplatteneinheit berühren.

Wickeln Sie das 1,5 m (5 Fuß) lange Drahtseil (W) fest einmal um den Träger wie dargestellt. Verbinden Sie die Enden mit zwei Seilklemmen (X) wie unten dargestellt.

Nachdem die Seilklemmen angebracht sind, können überschüssige Längen am Seilende entfernt werden.

W X

2

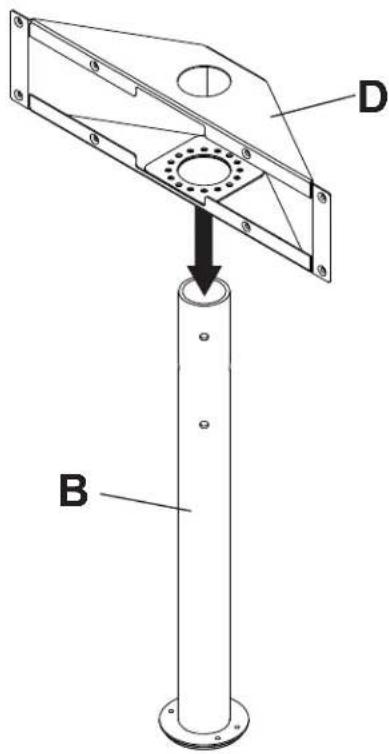

Setzen Sie die Adaptergehäuse (D) wie dargestellt auf die Stützsäule (B).

D B

3

Deutsch

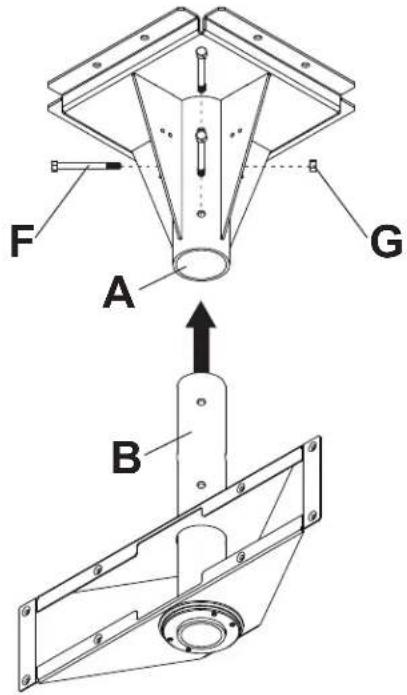

Führen Sie die Stützsäule (B) in die Deckeneinheit (A) ein. Richten Sie die Bohrungen der Stützsäule an den Bohrungen der Deckeneinheit aus und befestigen Sie die Säule mit drei 7/16 x 4 Zoll Schrauben (F) und drei 7/16 Zoll Muttern (G) wie dargestellt.

F A G B

4

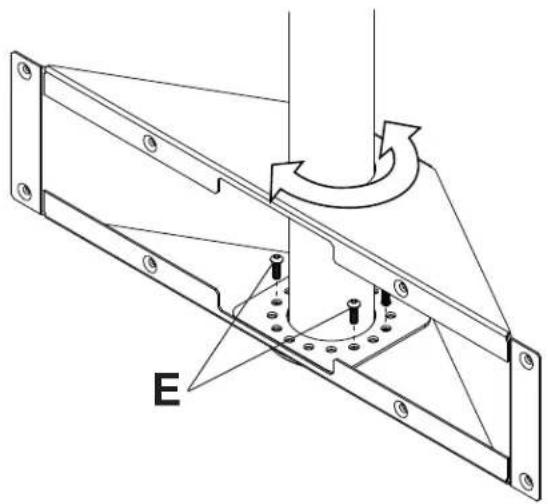

Stellen Sie die Kippvorrichtung wie dargestellt auf die gewünschte Stellung ein. Befestigen Sie die Adaptergehäuse mithilfe eines 3/16 Zoll Inbusschlüssels wie dargestellt mit vier 1 Zoll Inbusschrauben (E) an der Stützsäule.

E

5

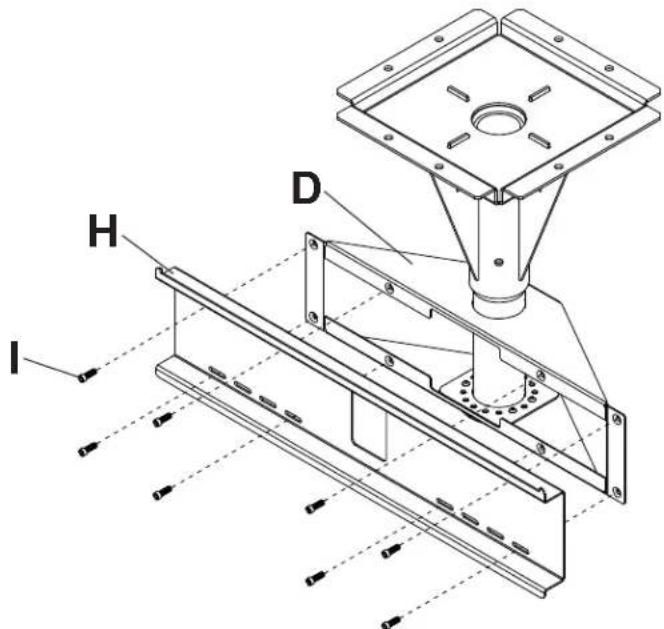

Bringen Sie die Adapterplatte (H) wie dargestellt mithilfe eines 5/32 Zoll Inbusschlüssels mit acht 3/4 Zoll Schrauben (I) an der Adaptergehäuse (D) an.

• Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten.
• Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.

Legen Sie ein Tuch auf eine flache, ebene Oberfläche, die das Gewicht des Bildschirms tragen kann, damit der Bildschirm nicht zerkratzt wird. Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Falls der Bildschirm über Knöpfe auf der Rückseite verfügt, so müssen diese entfernt werden, damit die Adapterhaltungen befestigt werden können. Befestigen Sie die Adapterhalterungen (J,K) unter Verwendung der entsprechenden in Rückseite mit Schritt 6-1 fort dargestellten Kombination aus Schrauben, Mehrlochschrauben und Abstandhalter an der Bildschirmrückseite.

HINWEIS: Es müssen stets die oberen und unteren Bohrungen am Bildschirm verwendet werden.

HINWEIS: Achten Sie darauf, dass die Kipphalterungen wie unten dargestellt mit der Neigungseinstellungsschraube nach außen weisend angebracht werden. Achten Sie darauf, dass alle Bohrungen korrekt ausgerichtet sind und ziehen Sie dann die Schrauben mit einem Inbusschlüssel 4 mm (L) an.

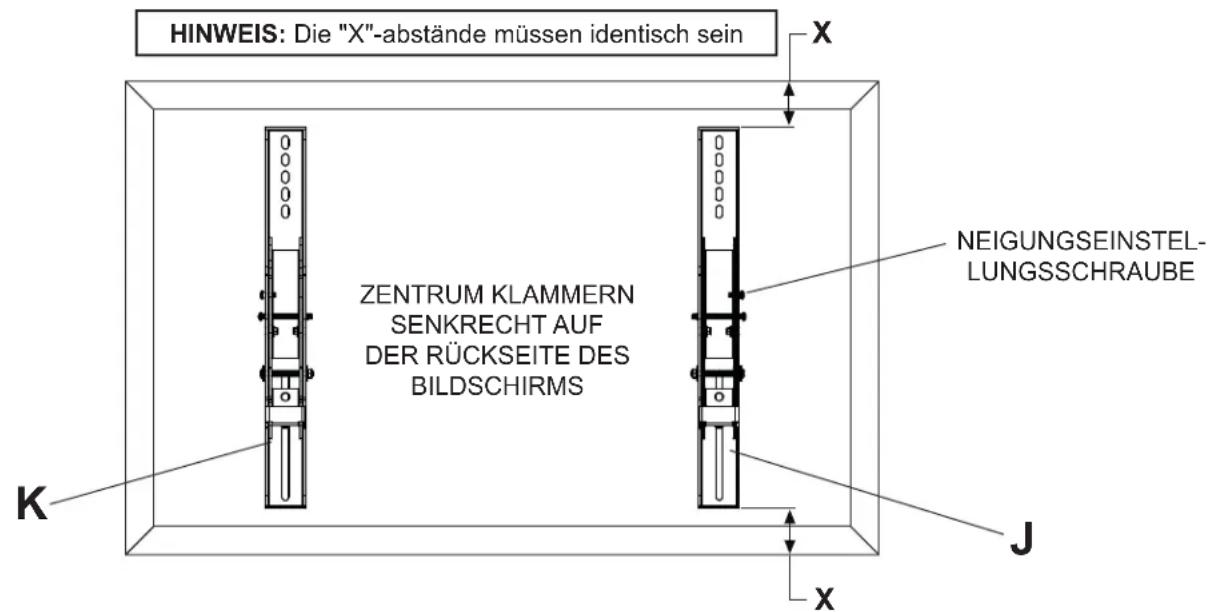

HINWEIS: Die "X"-abstände müssen identisch sein ZENTRUM KLAMMERN SENKRECHT AUF DER RÜCKSEITE DES BILDSCHIRMS NEIGUNGSEINSTEL- LUNGSSCHRAUBE K J X X

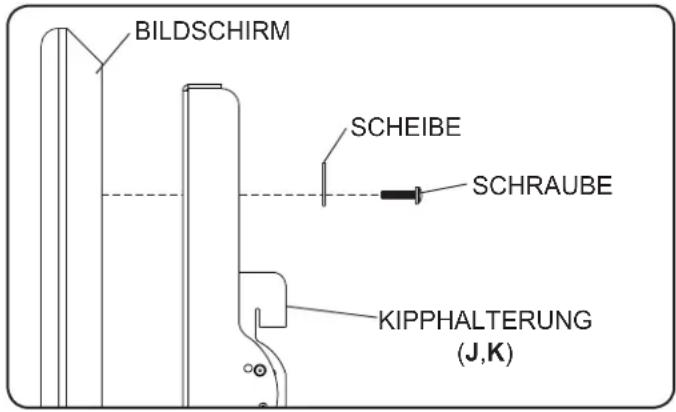

Beginnen Sie mit der längeren Schraube und schrauben Sie diese in der unten abgebildeten Reihenfolge von Hand durch die scheibe, die Adapterhalterung und den Abstandhalter in den Bildschirm. Die Schraube muss sich um mindestens drei volle Umdrehungen in die Montagebohrung drehen lassen und gut festsitzen. Nicht zu stark anziehen. Wählen Sie eine längere Schraube aus dem Befestigungsteilesortiment, wenn sich die Schraube nicht um drei volle Umdrehungen in den Bildschirm schrauben lässt. Wiederholen Sie diesen Schritt bei den übrigen Montagebohrungen, richten Sie die Halterungen waagerecht aus und ziehen Sie die Schrauben an.

BILDSCHIRM SCHEIBE SCHRAUBE KIPPHALTERUNG (J,K)

Anbringung und Abnahme des Flachbildschirms

Deutsch

⚠️ ACHTUNG

• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu positionieren.
• Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. Das maximale Drehmoment zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht überschreiten.
• Achten Sie darauf, dass Sie die Finger nicht einklemmen, wenn der Halter von der Wand weg gezogen bzw. zu ihr hin geschoben wird.

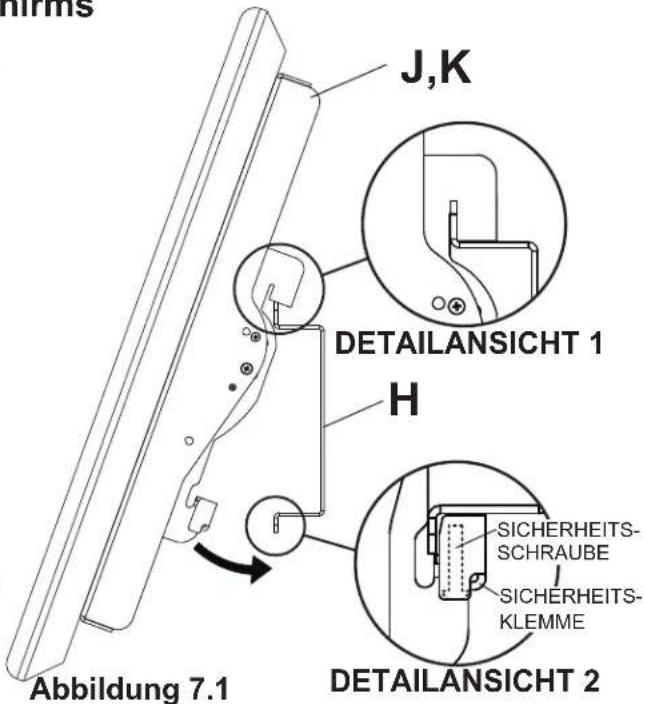

Anbringung des Bildschirms: Haken Sie die Kipphalterungen (J,K) an der Adapterplatte (H) ein und schwenken Sie den Bildschirm wie in Abbildung 7.1 dargestellt nach innen. HINWEIS: Falls sich die Sicherheitsklemme nicht an der Adapterplattenunterseite vorbeiführen lässt, lösen Sie die Sicherheitsschraube mit einem Inbusschlüssel (L). Die Haken der Kipphalterungen müssen ganz in die Adapterplatte eingreifen wie in Detailansicht 1 dargestellt. Ziehen Sie die Sicherheitsschraube mit einem Inbusschlüssel (L) an, bis die Sicherheitsklemme fest an der Unterseite der Adapterplatte anliegt.

HINWEIS: Vergewissern Sie sich, dass die Sicherheitsklemme sicher an der Adapterplattenunterseite befestigt ist wie in Detailansicht 2 dargestellt.

Entfernung des Bildschirms: Lösen Sie die Sicherheitsschraube von der Sicherheitsklemme, bis der Bildschirm sich ungehindert schwenken lässt, und heben Sie den Bildschirm vom Halter ab.

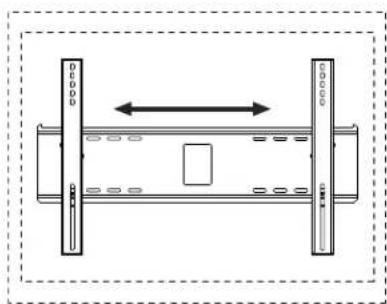

Bildschirmeinstellung: Der Bildschirm kann horizontal verstellt werden, indem die Sicherheitsschraube mit einem Inbusschlüssel (L) um drei volle Umdrehungen gelöst wird. Stellen Sie den Bildschirm wie in Abbildung 7.2 dargestellt ein. Ziehen Sie die Sicherheitsschraube an.

Einstellung des Neigungswinkels des Flachbildschirms

HINWEIS: Auswahl und Einstellung der Neigungsstellung sind möglicherweise einfacher, wenn sie vor der Anbringung des Bildschirms am Wandhalter erfolgen.

INCRELOK™: Der Bildschirm kann in voreingestellten Neigungsstellungen von -5°, 0°, 5°, 10° oder 15° arretiert werden. Machen Sie die Neigungsstellungsbohrung mit Hilfe der Fixierungsbohrung ausfinndig und neigen Sie den Bildschirm, um die Bohrungen aneinander auszurichten. Ziehen Sie die IncreLok™-Neigungsschrauben an beiden Kipphalterungen an wie in Detailansicht 3 dargestellt. Ziehen Sie die Sicherungsschraube an, um die Neigungsstellung zu arretieren.

J,K DETAILANSICHT 1 H SICHERHEITS- SCHRAUBE SICHERHEITS- KLEMME DETAILANSICHT 2 Abbildung 7.1

Abbildung 7.2 INCRELOK™- NEIGUNGSSCHRAUBEN FIXIERUNGS- BOHRUNG NEIGUNGSSTEL- RATSCHENGRIFF LUNGSBOHRUNGEN SICHERUNGS- SCHRAUBE DETAILANSICHT 3 Abbildung 8.1

LIMITED FIVE-YEAR WARRANTY

Peerless Industries Inc. gewährleistet auf Produkte, die von Peerless hergestellt oder geliefert werden, eine Garantiefrist von fünf Jahren. Die Frist beginnt mit dem Datum des Produktverkaufs an den ursprünglichen Verbraucher; sie gilt jedoch in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts. Während der Garantiefrist weisen solche Produkte keine Material- oder Verarbeitungsfehler auf, vorausgesetzt, sie werden gemäß den Anweisungen von Peerless Industries Inc. installiert und verwendet. Vorbehaltlich der einschlägigen rechtlichen Verpflichtungen repariert oder ersetzt Peerless während der Garantiefrist ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.

Andere gesetzlich vorgeschriebene Garantien, die auf solche Produkte zutreffen können, sind in ihrer Dauer ebenfalls auf die Frist beschränkt, die in dieser beschränkten fünfjährigen Garantie festgelegt ist.

Diese Garantie gilt nicht bei Schäden, die aufgrund folgender Ursachen entstanden: (a) Wartung oder Reparatur durch den Kunden oder einer Person, die nicht von Peerless Industries Inc. für die Durchführung solcher Wartungs- oder Reparaturarbeiten autorisiert wurde, (b) Nichtverwendung von geeigneter Verpackung bei der Rücksendung des Produkts, (c) falsche Installation oder Nichtbefolgung bzw. Nichtbeachtung von Peerless-Anweisungen oder -Warnhinweisen bei der Installation, Verwendung oder Lagerung des Produkts oder (d) Missbrauch oder Unfall, während des Transports oder anderweitig, einschließlich Handlungen Dritter und höherer Gewalt.

Auf keinen Fall haftet Peerless für Neben- oder Folgeschäden oder für Schäden, die aus dem Diebstahl eines Produkts entstehen, unabhängig davon, ob das Produkt durch eine mitgelieferte Sicherheitsvorrichtung gesichert war oder nicht.

Diese beschränkte fünfjährige Garantie gilt anstelle von allen anderen ausdrücklichen oder stillschweigenden Garantien und ist das alleinige Rechtsmittel bei Produktdefekten. Kein Einzel-, Vertrags- oder Vertriebshändler und keine mit der Installation beauftragte oder sonstige Person ist befugt, diese Garantie zu ändern oder zu verlängern oder Peerless irgendwelche Verpflichtungen in Zusammenhang mit einem von Peerless hergestellten oder gelieferten Produkt aufzuerlegen.

Diese Garantie verleiht Ihnen bestimmte gesetzliche Rechte, und Sie verfügen u. U. über weitere Rechte unter der nationalen Gesetzgebung des Landes, in dem dieses Produkt erworben wurde.

Ein Jahr begrenzte Garantie auf Korrosion.
