CPAE080B - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Support de projecteur CPAE080B, compatible avec divers modèles de projecteurs, capacité de charge maximale de 15 kg, ajustement en hauteur et en inclinaison.
Utilisation	Idéal pour une installation au plafond, permet un positionnement optimal du projecteur pour une projection de qualité.
Maintenance et Réparation	Vérifier régulièrement les fixations et les vis pour assurer la sécurité. Nettoyer avec un chiffon doux pour éviter l'accumulation de poussière.
Sécurité	Assurez-vous que le support est correctement installé et fixé pour éviter tout risque de chute. Ne pas dépasser la capacité de charge maximale.
Informations Générales	Produit léger, facile à installer, livré avec le matériel de montage nécessaire. Garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - CPAE080B Chief

Comment installer le Chief CPAE080B sur mon projecteur ?

Pour installer le Chief CPAE080B, commencez par fixer le support au plafond à l'aide des vis fournies. Assurez-vous que le support est de niveau, puis fixez le projecteur au support en suivant les instructions du manuel.

Mon projecteur ne s'ajuste pas correctement avec le Chief CPAE080B. Que faire ?

Vérifiez que le projecteur est correctement fixé au support et que toutes les vis sont bien serrées. Assurez-vous également que le support est adapté à votre modèle de projecteur.

Le Chief CPAE080B est-il compatible avec tous les modèles de projecteurs ?

Le Chief CPAE080B est conçu pour être compatible avec de nombreux modèles de projecteurs, mais il est recommandé de vérifier la liste de compatibilité fournie dans le manuel d'instructions.

Comment régler l'angle de projection avec le Chief CPAE080B ?

Vous pouvez régler l'angle de projection en ajustant les bras de support. Dévissez légèrement les vis de réglage, repositionnez le projecteur à l'angle souhaité, puis resserrez les vis.

Que faire si mon projecteur vibre ou bouge sur le support ?

Si votre projecteur vibre ou bouge, vérifiez que toutes les vis de fixation sont bien serrées. Assurez-vous également que le support est installé sur une surface solide et stable.

Comment nettoyer le Chief CPAE080B ?

Pour nettoyer le Chief CPAE080B, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager le support.

Où puis-je trouver le manuel d'instructions du Chief CPAE080B ?

Le manuel d'instructions est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site web du fabricant en recherchant le modèle CPAE080B.

Le Chief CPAE080B supporte-t-il les projecteurs lourds ?

Le Chief CPAE080B est conçu pour supporter un poids maximum spécifique, qui est indiqué dans le manuel. Assurez-vous de ne pas dépasser ce poids pour garantir la sécurité de votre installation.

MODE D'EMPLOI CPAE080B Chief

Extension Columns with Cable Cover Colonnes d'extension avec protège-câble Ausziehsäulen mit Kabelabdeckung

DISCLAIMER

Milestone AV Technologies, ses filiales et entreprises associées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées auprésent document couvert tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées auprésent document sont susceptibles d'être modifiées sans aucun prévis ni obligation. Milestone ne consent aucune garantie, expresses ou implicite, au titre des informations contenues dans le présence document. Milestone ne garantit pas que les informations mentionnées au présence document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SECURITE IMPORTANTES

AVERTISSEMENT: Un AVERTISSEMENT vous indiqué qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT: Le fait de ne pas dire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entrainer des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installeur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT: Le dépassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'instructor de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITEE à la capacité de poids la plus)basse de tout autre élément ou accessoire utilisé dans le système de support.

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommendés par le fabricant.

AVERTISSEMENT: Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT: Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÜR

DIMENSIONS

REMARQUES :
15. LES COLONNES DE TYPE CPAE ARENDISPOINIBLES EN PLUSIEURS LONGUEURS
2. LE NUMERO DE LA PIECE INDIQUERA LA LONGUEUR
3. LA COUIEUR STANDARD LE NOIR. UN 一 S OU IN 一 W A LA FIN DU NUMERO DE LA PIECE SIGNIF RÉSPECTIVÉNEMENT ARGENT OU BLANC

EXAMPLES: CPAE030 = 30 CM DE LONG, NORI
CPA150W = 150 CM LONG, BLANC

12,7 mm (1/2") tourne-écrou

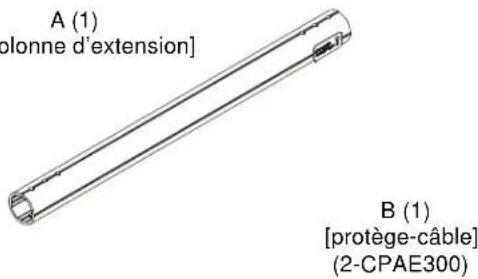

PIÉCES

A (1) [Colonne d'extension]
(CPAE-024 illustré à titre d'exemple)

INSTALLATION

IMPORTANT ! : La procédure suivante suppose que la plaque pour plafond CPA homologuée UL (non incluse) a été correctement installée en suivant les instructions fournies avec la plaque.

1. Installez la colonne d'extension de série CPAE sur la plaque pour plafond CPA homologuee UL (non incluse) en suivant les instructions fournies avec la plaque.

REMARQUE: L'installation des vis autotaraudues a tete hexagonale (incluses avec les accessoires et les supports homologuee Chief) est plus facile lorsque les vis sont bien alignées avec les trous de la colonne d'extension, et lorsqu'une perseuse et un tourne-écrou sont utilisés. Si vous n'utilise PAS de perseuse, une légere pression sera nécessaire pour faire rentrer les vis autotaraudues.

1. Fixez la colonne d'extension en suivant les instructions inclues avec la plaque pour plafond.

AVERTISSEMENT:Le depassement de capacité de poids peut causeer de graves blessures corporelles ou endommager le matériel! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

• La capacité de poids des colonnes d'extension CPAE peut être LIMITEE à la capacité de poids la plus BASSE de tout autre élément ou accessoire utilisé dans le système de support.

• Installez et fixez le support (non inclus) à l'extrémité inférieure de la colonne d'extension (A) en suivant les instructions inclues avec le support.

• Retirez l'adhesif situé à l'arrière du protège-câble (B).

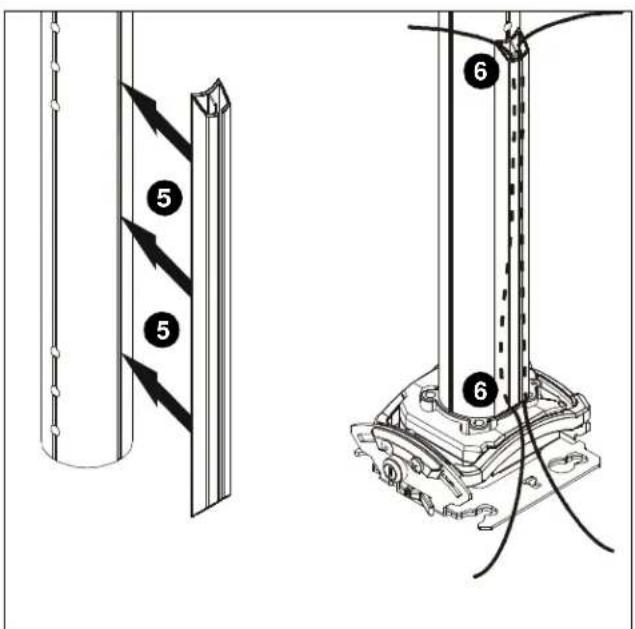

• Placez le protège-cable (B) sur la colonne (A) à l'emplacement souhaite. (voir la Figure 1)

REMARQUE: Le protège-cable (B) peut être coupé en plus petits morceaux si nécessaire. Utilisez un couteau à lame escamtable pour couper le protège-cable et placez les morceaux aux emplacements souhaités sur la colonne.

Figure 1

1. Acheminez les cables comme souhaite à travers le protège-cable (B). (voir la Figure 1)
