DVP 9016 - Lecteur dvd SALORA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD portable avec écran LCD
Marque	Salora
Modèle	DVP 9016
Écran	LCD 9 pouces, résolution 640 x 234 (RGB)
Dimensions (L x P x H)	233 x 170 x 36 mm
Poids	0,79 kg
Alimentation	DC 9-12 V (adaptateur secteur ou allume-cigare)
Batterie	Lithium polymère rechargeable, autonomie ~2 h, charge ~6 h
Formats de disques compatibles	DVD±R/RW, DVD±R DL, CD, VCD, SVCD, MP3, JPEG, Xvid
Systèmes vidéo	PAL et NTSC
Sorties	AV (audio/vidéo), prise casque stéréo
Entrées	USB 1.1, carte SD/MMC, AV externe
Fonctions principales	Zoom, répétition A-B, recherche rapide (2-32x), angle, sous-titres, menu OSD
Langues OSD	Anglais, français, allemand, italien
Consommation	10 W
Température d'utilisation	0 à 40 °C
Nettoyage	Débrancher, utiliser un chiffon légèrement humide, pas de détergents
Sécurité	Arrêt automatique après 3 minutes d'inactivité (pause, arrêt, sans disque)
Accessoires inclus	Télécommande, câble AV, adaptateur secteur, adaptateur allume-cigare, casque, manuel

FOIRE AUX QUESTIONS - DVP 9016 SALORA

Comment connecter le lecteur à un téléviseur ?

Utilisez le câble AV fourni (ou un câble AV standard) pour relier la sortie AV du lecteur à l'entrée AV du téléviseur. Assurez-vous de brancher les fiches correctement (jaune pour vidéo, rouge/blanc pour audio).

Comment charger la batterie interne ?

Éteignez l'appareil et connectez l'adaptateur secteur à l'entrée DC 9-12 V et à une prise murale. Le voyant rouge indique la charge ; il devient jaune une fois chargée (environ 6 heures).

Combien de temps dure la batterie ?

La batterie lithium-polymère offre environ 2 heures de lecture après une charge complète.

Quels types de disques puis-je lire avec ce lecteur ?

Le lecteur est compatible avec les formats DVD±R/RW, DVD±R DL, CD, VCD, SVCD, MP3, JPEG et Xvid. Les CD-R/RW et DVD±R/RW fonctionnent selon la qualité de gravure.

Comment utiliser la fonction de répétition A-B ?

Pendant la lecture, appuyez une fois sur le bouton A-B pour marquer le point de départ (A). Appuyez à nouveau pour marquer le point final (B). La section entre A et B sera répétée. Une troisième pression annule la répétition.

Puis-je lire des fichiers MP3 depuis une clé USB ?

Oui, connectez une clé USB (au format FAT32) au port USB. En mode Media, sélectionnez le fichier MP3 à l'aide des flèches et appuyez sur OK ou Lecture pour démarrer.

Comment régler la langue des sous-titres ?

Pendant la lecture d'un DVD, appuyez sur le bouton SUBTITLE de la télécommande pour parcourir les langues disponibles. La sélection dépend du contenu du disque.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Dirigez la télécommande vers le capteur infrarouge à moins de 3 mètres. Évitez la lumière directe du soleil sur le capteur.

Comment nettoyer l'appareil ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide (pas de détergents ni d'aérosols). Essuyez délicatement la surface.

Comment réinitialiser les réglages d'usine ?

Dans le menu de configuration (SETUP), allez dans la page Préférences, sélectionnez 'Default' et appuyez sur OK. Le mot de passe par défaut est 8888.

MODE D'EMPLOI DVP 9016 SALORA

Précautions de sécurité 1

Emballage 2

Caractéristiques principales 2

Commandes 3

Connexions 4

Télécommande 8

Opération de base 10

Réglages du système 15

Spécifications 18

En cas de problèmes 19

Précuations de sécurité

Pour prévenir l'utilisateur d'être prudent pour éviter des chocs électriques

Attention : pour éviter le risque d'incendie ou des chocs électriques, ne pas exposer l'appareil à la pluie ou à l'humidité.

1) Lisez attentivement le manuel d'utilisation et suivez les instructions pour une utilisation en toute sécurité.

2) N'utilisez pas l'appareil à côté d'eau. Ne mettez pas au-dessus de l'appareil des objets remplis avec une liquide.

3) N'installez pas l'appareil à côté d'une source de chaleurs, tels que radiateurs ou autres appareils qui produisent du chaleur (y compris Amplificateur).

4) Retirez la prise courant secteur quand vous n'utilisez pas l'appareil pendant un certain temps.

5) Nettoyage : déconnectez l'appareil et utilisez un chiffon légèrement humide. N'utilisez pas des détergents ou des aérosols.

6) Utilisez uniquement les accessoires recommandées par le fabricant.

7) Consultez le service après-ventes si nécessaire. Le service est nécessaire quand l'appareil est endommagé, quand le câble courant-secteur est endommagé, quand une liquide ou un objet a pénétré l'appareil, quand l'appareil a été exposé à l'humidité ou quand il ne fonctionne pas bien. N'essa yez pas de réparer vous-même à cause du danger des hauts v oitag es et chocs électriques.

8) N'utilisez pas des disques avec un format irrégulier (cœur, étoile) car ceci peut influencer le bon fonctionnement de l'appareil.

Emballage

Lecteur DVD	1
Câble audio/vidéo	1
Télécommande avec pile	1
Adaptateur AC/DC	1
Adaptateur allume cigares	1
Manuel d'utilisation	1
Casque d'écoute	1

Caractéristiques principales

• Ecran LCD 9 pouces à grande luminosité.
• Compatible avec disques DVD, VCD, MP3, MP4, CD, JPEG, etc.
• Haut-parleur stéréo.
• Accu Lithium polymère rechargeable incorporé.
• Prévu pour PAL et NTSC.
• OSD multi langues, recherche rapide en avant et en arrière, fonction de répétition.
• Fonction zoom.

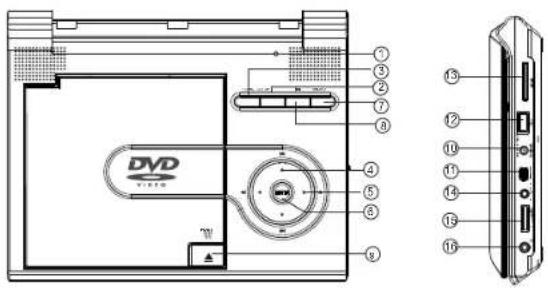

Commandes

1. Commutateur LCD
2. Bouton réglages
3. Bouton fonctions
4. ◀◀ ▶▶/▲▼
5. ◀◀ ▶▶ / ◀▶
   6.Bouton OK
6. Bouton menu
7. Lecture/pause
8. Bouton ouvrir
9. Entrée DC 9-12 V
10. Commutateur en/hors fonction
11. Porte USB
12. Entrée cartes SD
13. Entrée/sortie AV
14. Bouton volume
15. Prise pour casque d'écoute

Connexions

Alimentation et installation

Connectez l'adaptateur AC/DC à l'entrée DC 9-12 V sur le côté droit de l'appareil et au prise courant secteur. Voyez illustration ci-dessous.

Connectez l'adaptateur allume cigares à l'entrée DC 9-12 V sur le côté droit de l'appareil et au prise allume cigare de la voiture. Voyez illustration ci-dessous.

※ L'adaptateur allume cigare ne peut pas être utilisé pour charger l'accu.
※ L'adaptateur allume cigare ne peut être utilisé que quand l'alimentation de la voiture est 9-12 V.

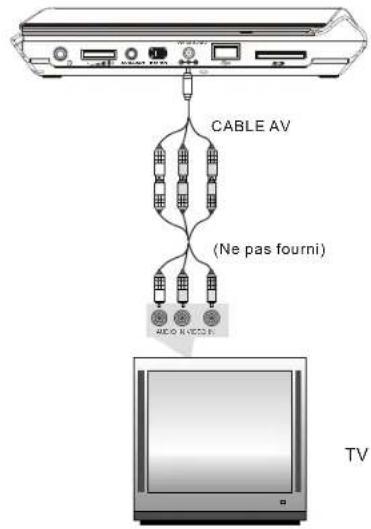

Connexion au TV

Vous pouvez connecter l'appareil au TV pour profiter de la très haute qualité d'image et d'un son stéréophonique. Voyez illustration ci-dessous.

※ Utilisez le câble AV pour connecter l'appareil au TV. Faites attention à réaliser une bonne connexion.

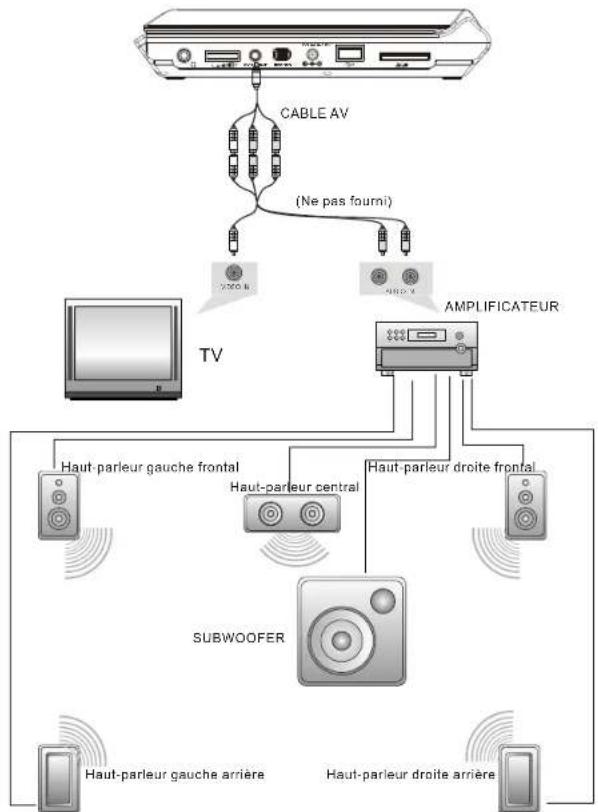

Connexion aux haut-parleurs externes

Remarque : il n'y a pas de son 5.1 canaux dans l'appareil, mais vous pouvez obtenir un son 5.1 canaux quand vous connectez l'appareil à l'amplificateur.

Connexion source AV externe

※ Poussez le bouton FUNCTION pour recevoir le signal AV externe.
※ Utilisez le câble AV pour connecter la source AV externe.
※ Pour quitter, repoussez le bouton FUNCTION.

Télécommande

1. Boutons numériques
2. TITLE (pour afficher l'information du titre)
3. AUDIO (pour choisir la langue parlée)
4. SETUP (pour entrer dans le menu réglages)
   5.◀◀ (pour aller vers le chapitre précédent ou suivant)
   6.◀◀ (pour avancement en avant ou en arrière à 2,4,8,16 ou 32 fois la vitesse normale)
5. OSD (pour afficher des informations comme le temps écoulé ou le temps restant)
6. Lecture/pause
7. Stop (Arrêt) Poussez une fois pour arrêter la lecture, poussez il pour continer la lecture à partir du point où vous avez arrêté. Poussez ce bouton deux fois pour arrêter complètement la lecture.

10.IN/OUT (pour entrer ou sortir le signal)
11.USB/SD (pour choisir la source)
12. Menu (pour entrer dans ou pour sortir du menu)
13. Subtitle (pour choisir la langue des sous titres)
14. Angle (pour choisir l'angle de prise de vue)
15.A-B (pour répéter un certain passage entre les points A et B)
16. Repeat ( pour répéter un titre, chapitre ou numéro)
17. Return (pour retourner au menu principal)
18.Zoom (pour agrandir l'image)
19.VOL +/- (pour régler le volume)
20. Enter (pour confirmer)

Utilisation de la télécommande

Insérez la pile comme indiqué ci-dessous.

Faites attention à bien diriger la télécommande vers l'appareil. La distance maximale est 3 mètres. Voyez l'illustration à droite.

1. Evitez que la télécommande tombe et nel'utilisez pas dans des environnements humides.
2. Evitez que le récepteur infrarouges de l'appareil se trouve dans la lumière directe du soleil.
3. Remplacez la pile quand la télécommande ne fontionne pas bien.

Opération de base

Lecture DVD, MP4, SVCD, VCD, CD, MP3

1. Connectez l'appareil au courant secteur.

2. Ouvrez l'appareil et ajustez l'écran pour obtenir une bonne vue.

3.Mettez l'appareil en fonction en glissant le commutateur en position ON. Le Menu de la source apparaît sur l'écran.

Poussez 🔍 pour entre dans le mode DVD ou Media et poussez Enter pour confirmer. Insérez une source USB ou une carte SD/MMC quand vous choisissez Media.

1. Ouvrez le tiroir disque avec le bouton OPEN et mettez le disque avec la face imprimée vers le haut.

5.Fermez le tiroir. L'appareil charge le disque et commence la lecture.

1. Poussez une fois ■ pour arrêter la lecture ; poussez■ pour continuer la lecture à partir du point où vous avez arrêté ; poussez deux foi ■ pour arrêter complètement la lecture.

2. Après la lecture, mettez l'appareil hors fonction en glissant le commutateur en position OFF.

Remlarque : n'enlevez pas la source USB ou la carte SD/MMC quand elles sont utilisées car ceci peut causer des malfonctionnements.

Pauser la lecture

Pendan la lecture poussez▶ pour pauser la lecture ; repoussez pour continuer la lecture

Remarque

Pendant pause, arrêt ou pas de disque, l'appareil est protecté après 3 minutes. Poussez n'importe quel bouton pour sortir.

Lecture disque DVD par menu titre ou chapitre

Certains disques DVD possèdent un menu titres/chapitres. Poussez le bouton Menu pour entrer dans le menu. Utilisez les boutons flèches pour effectuer votre sélection et poussez Enter pour confirmer.

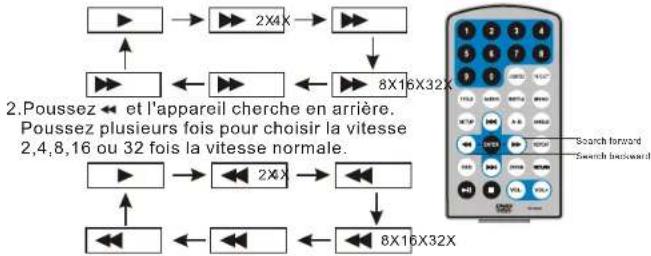

Avancement rapide en avant ou arrière

Pendant la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD, on peut chercher rapidement en avant ou en arrière. 1. Poussez ▶ et l'appareil cherche en avant. Poussez plusieurs fois pour choisir la vitesse 2,4,8,16 ou 32 fois la vitesse normale.

Répétition

Pendant la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD, on peut répéter un chapitre, un titre ou le disque entier.

Pour DVD, poussez une fois le bouton Repeat pour répéter le chapitre ; poussez deux fois pour répéter le titre ; poussez trois fois pour répéter le disque entier. Repoussez pour arrêter la répétition.

Pour CD/VCD poussez une fois pour répéter le numéro ; poussez deux fois pour répéter le disque entier.

Pour disque MP3, poussez une fois pour répéter le document actuel ; poussez deux fois pour répéter le folder ; repoussez pour arrêter la répétition.

Répétition d'un certain passage

Pendant la lecture d'un disque DVD, MPEG4, SVCD, VCD, CD, MP3 un certain passage peut être répété. Pendant la lecture poussez le bouton A-B pour marquer le point de départ (A) du passage ; repoussez le bouton pour marquer le point final (B) du passage. L'appareil repète la section entre les points A et B.

Poussez le bouton A-B une troisième fois pour arrêter la répétition.

Sélection angle

Pendant la lecture d'un disque DVD avec multiples angles, poussez le bouton Angle. L'écran affiche l'information comme illustré.

Utilisez les boutons numériques pour choisir l'angle voulu.

Pour revenir à la lecture normale, repoussez le bouton Angle pour revenir à l'angle standard.

Remarque

Cette fonction est uniquement disponible sur les disques qui contiennent plusieurs angles.

Zoom

Pendant la lecture des disques DVD, MPEG4. SVCD, VCD vous pouvez utiliser la fonction zoom.

Pendant la lecture poussez Zoom et l'image agrandit ; repoussez le bouton et l'image agrandit encore ; poussez une quatrième fois et l'image devient à nouveau plus petit. Repoussez jusqu'au moment où vous avez à nouveau l'image normale.

Quand l'image est agrandi, utilisez les boutons «« »» pour bouger l'image.

1. Insérez le disque JPG et l'appareil commence la lecture.
2. Poussez le bouton Menu pour parcourir le document JPG.
3. Pendant la lecture d'un document JPG, poussez pour afficher les images sous forme thumbnail. Utilisez ▲▼ pour sélectionner l'image et poussez OK pour voir l'image.
4. Poussez et le bouton OK pour sélectionner un document JPG dans le menu.
5. Pour parcourir le document JPG sélectionné, utilisez le bouton▶ et OK.
6. Pour tourner l'image vers la gauche poussez◀ ; pour tourner l'image vers la droite poussez▶ .
7. Poussez ▼ pour tourner l'image horizontalement ; poussez▲ pour tourner l'image verticalement.
8. Poussez le bouton OSD pour choisir entre les différentes façons de transition entre les images :
9. du haut vers le bas
10. du bas vers le haut
11. de gauche vers la droite
12. de droite vers la gauche
13. du coin gauche haut vers le coin droite bas
14. du coin droite haut vers le coin gauche bas
15. du coin gauche bas vers le coin droite haut
16. du coin droite bas vers le coin gauche haut
17. du centre horizontal vers les deux côtés
18. du centre vertical vers les deux côtés
19. du haut et du bas vers le centre
20. de gauche et de droite vers le centre
21. des quatre fenêtres haut vers le bas
22. des quatre fenêtres gauche vers la droite
23. des quatre coins vers le centre.

Lecture disques Mp3

1. Insérez le disque Mp3 ou connectez la source USB ou carte SD.
2. Poussez▲▼ ou OK pour sélectionner le document MP3 ; pousse► ou Ok pour lire le document sélectionné.

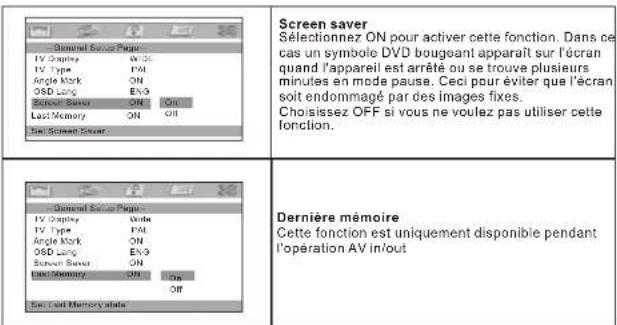

Réglages du système

Poussez le bouton Setup et le menu principal est affiché sur l'écran. Dans le menu principal, utilisez◀ pour sélectionner l'item voulu. Poussez Ok pour entrer dans le sous-menu. Utilisez ▲ pour sélectionner les réglages Poussez OK pour confirmer votre sélection. Poussez ◀ pour quitter

Ecran TV

	Ecran TVEntrez dans cette option pour choisir le format d'écran: normal/PS, normal LB, écran large.Réglage standard: écran largeRemarque:☆Cette fonction dépend du format enregistré sur le disque.☆Choisissez écran large (16 : 9) quand vous connectez l'appareil au téléviseur écran large.
	Type TVEntrez dans cette option pour choisir entre PAL ou NTSC.Réglage standard: PAL
	Symbole angleQuand vous reproduisez un disque DVD à multiples angles, un symbole angle apparaît sur l'écran. Sélectionnez 'OFF' pour ne pas afficher ce symbole.
	Langue OSDEntrez dans cette option pour choisir la langue OSD anglais, français, allemand ou italien.Réglage standard: anglais

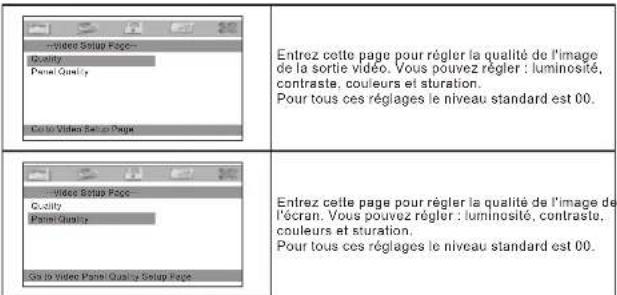

Page réglages vidéo

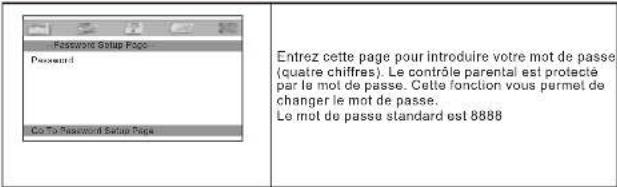

Page réglage mot de passe

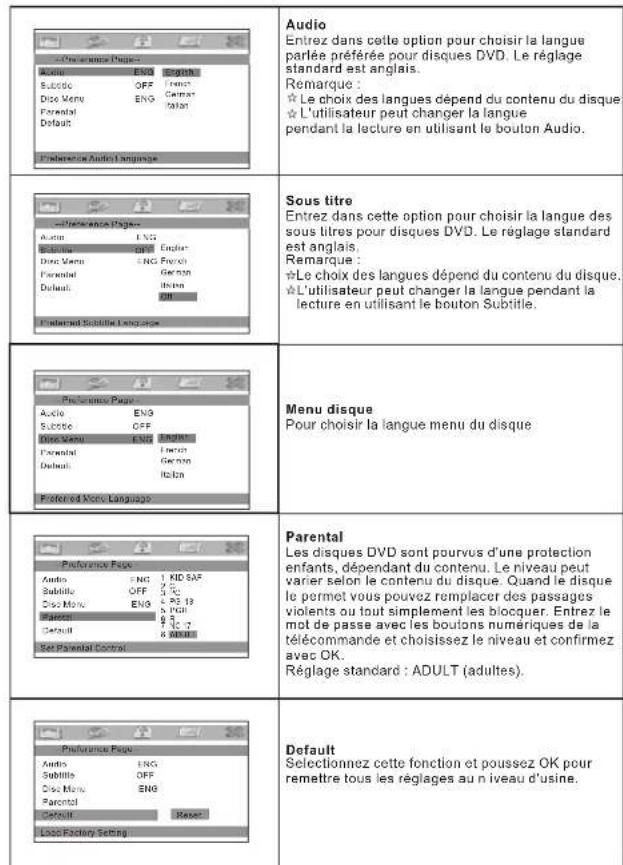

Page préférences

Specifications

Disques compatibles : DVD+R/RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW, Mp3, JPEG, VCD2.0

Système : PAL et NTSC

Format écran : 9 pouces

Résolution image : 640 x 234 (RGB)

Réponse en fréquences : 20 Hz 20 kHz

Sortie vidéo : 1 Vp-p/75 ohms non balancé

Sortie audio : 1.4 Vrms/ 10 kohms

Rapport S/B : mieux que 80 dB

Plage dynamique : mieux que 85 dB

USB: USB1.1

Laser : semiconducteur, longueur d'ondes 650nm/795 nm Alimentation : DC 9-12 V

Consommation : 10 watts

Température d'utilisation : 0-40°C

Poids : 0.79 kg

Dimensions (l x p x h) : 233 x 170 x 36 mm

Type accu : LiPolymère

Notes :

1. La qualité et la vitesse de lecture des photos JPEG dépend de la rfésolution et de la compression des photos. Certains photos JPEG ne peuvent pas être reproduits à cause de la qualité ou du format.
2. Certains disques DVD+R/RW, DVD-R/RW et CD-R/RW ne peuvent pas être reproduits à cause de la qualité ou de la façon avec laquelle ils sont enregistrés.

Utilisation de l'accu regarcheable

L'appareil utilise un accu LiPolymère à très grande longuevité. L'accu n'a pas de point de mémoire et peut être chargé à n'importe quel moment, même si l'accu ne s'est pas déchargé entièrement. Le rechargement total prend environ six heures, ce qui offre une durée de lecture de deux heures.

Précautions pour le chargement de l'accu

L'accu peut uniquement être chargé quand l'appareil est hor fonction et connecté au courant secteur. Pendant le chargement un témoin rouge s'allume. Après chargement le témoin devient jaune.

Utilisation et entretien de l'accu rechargeable

1. La température d'utilisation est de 0° - 40°C
2. Déconnectez l'alimentation quand vous n'ulisez pas l'appareil.
3. Pendant l'utilisation l'appareil devient chaud, ce qui est normal. Néanmoins évitez des durées d'utilisation trop longues.
4. Evitez que l'appareil tombe et ne l'utilisez pas dans des environnements trop humides ou trop chaudes.

En cas de problèmes

PROBLEME	SOLUTION
Pas de son ou son avec distorsion	Vérifiez que l'appareil est bien connecté. Contrôlez les câbles et les connexions.
Ne peut pas avancer rapidement	Vous ne pouvez pas avancer rapidement pendant les informations qui aparaissent au début du film, car ceci est défendu.
Le symbole2 apparaît sur l'écran	La fonction choisie ne peut pas être effectuée parce que :1.Le disque le défend.2.Le disque ne possède pas la fonction.3.La fonction n'est pas disponible à l'Instant.4.Vous avez introduit un numéro qui n'existe pas.
Image avec distorsion	Le disque est endommagé. Essayez un autre disque.Une distorsion pendant avancement rapide est normale.
Pas d'avancement rapide	Certains disques ne permetten pas l'avancement rapide.Vous ne pouvez pas avancer rapidement pendant les informations qui aparaissent au début du film, car ceci est défendu.

Si, à un certain moment, l'appareil arrive à sa fin de vie, notez que vous ne pouvez pas disposer un appareil électrique ensemble avec les autres déchets domestiques. Le recyclage est recommandé. Consultez les autorités locaux ou votre revendeur (Directive sur les Déchets de l'Equipement Electrique et Electronique).

Pour des raisons d'amélioration, les caractéristiques et les spécifications peuvent être changées sans préavis.

Table Of Contents

Safety Precaution 1

Package 2

Main Features 2
