GEBRUIKSAANWIJZING DVP 9016 SALORA

Veiligheidsvoorschriften 1

Verpakking 2

Eigenschappen 2

Bedieningstoetsen 3

Aansluiting 4

Afstandsbediening 8

Basisbediening 10

Systeeminstelling 15

Specificaties 18

In geval van problemen 19

Veiligheidsvoorschriften

Verwittiging: om het risico op brand of elektrische schokken te vermijden mag dit toestel niet blootgesteld worden aan regen of vocht.

1) Lees aandachtig de gebruiksaanwijzing en volg de instructies voor een veilige bediening.

2) Gebruik het toestel niet naast water. Plaats geen voorwerp gevuld met een vloeistof boven het apparaat.

3) Plaats het toestel niet naast een warmtebron zoals een radiator, kachel of andere apparatuur die warmte veroorzaken (ook versterkers).

4) Trek de stekker uit het stopcontact in geval van bliksem of wanneer het toestel gedurende lange tijd niet gebruikt wordt.

5) Reinigen: trek de stekker uit het stopcontact. Gebruik een vochtig doekje. Gebruik geen vloeibare detergent of een spuitbus.

6) Gebruik alleen de accessoires die door de fabrikant worden aanbevolen.

7) Consulteer de naverkoopdienst als herstelling nodig is. Dit is nodig wanneer er het toestel beschadigd is, wanneer de stroomkabel beschadigd is, wanneer er een vloelstof of een object in het toestel is geraakt, wanneer het blootgesteld is geweest aan vocht of wanneer het niet goed functioneert. Probeer niet zelf het toestel te herstellen wegens het gevaar op elektrische schokken.

8) Gebruik geen discs met onregelmatige vorm, zoals een hart of een ster vermits dit aanleiding tot slecht functioneren kan geven.

Verpakking

DVD-speler	1
Audio/video-kabel	1
Afstandsbediening met batterij	1
AC/DC-adapter	1
Sigarenaanstekeradapter	1
Gebruiksaanwijzing	1
Oortelefoon	1

Voornaamste eigenschappen

• 9" LCD-scherm met hoge helderheid
• Geschikt voor DVD, VCD, MP3, MP4, CD, JPEG, enz.
• Ingebouwde stereo luidspreker
• Ingebouwde oplaadbare Lithium-Polymeer batterij
  • Geschikt voor PAL en NTSC
• Ondersteunt meertalige OSD, snel voorwaarts/achterwaarts en herhalingsfuncties
• Zoom in/uit functie

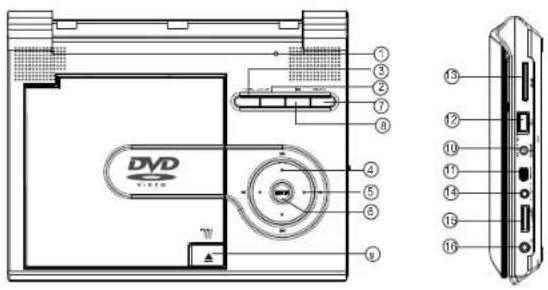

Bedieningstoetsen

DVD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70

1. LCD schakelaar
2. Insteltoets
   3.Functietoets
4. ◀◀ ▶▶ / ◀▶
   6.OK toets
5. Menutoets
   8.Weergave/pauze
6. Openen
7. DC ingang 9-12 V
8. Aan/uit schakelaar
9. USB poort
10. SD-kaart ingang
11. AV in/uit
12. Volume
13. Aansluiting hoofdtelefoon

Aansluitingen

Voeding en installatie

Sluit een uiteinde van de AC/DC-adapter aan de DC 9-12 V ingang op de rechterzijde van het toestel en steek het andere uiteinde in het stopcontact. Zie afbeelding hieronder.

Bij gebruik van de sigarenaanstekeradapter: sluit een uiteinde van de sigarenaanstekeradapter aan de DC 9-12 V ingang op de rechterzijde van het toestel en steek het andere uiteinde in de sigarenaansteker. Zie afbeelding hieronder.

※ De sigarenaanstekeradapter kan niet gebruikt worden om de batterij op te laden.
※ De sigarenaanstekeradapter kan alleen gebruikt worden als de stroomtoevoer in de auto 9-12 Volt is.

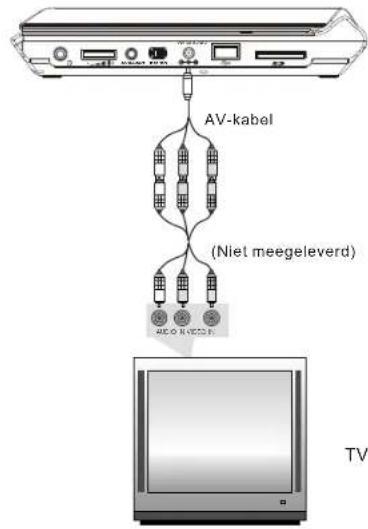

Aansluiting met TV

U kan het toestel aansluiten op de TV om te genieten van hoge beeldkwaliteit en stereo geluid. Zie afbeelding hieronder.

AV-kabel (Niet meegeleverd) TV

※ Gebruik de AV-kabel om het toestel aan de TV aan te sluiten. Controleer of de aansluitingen correct zijn.

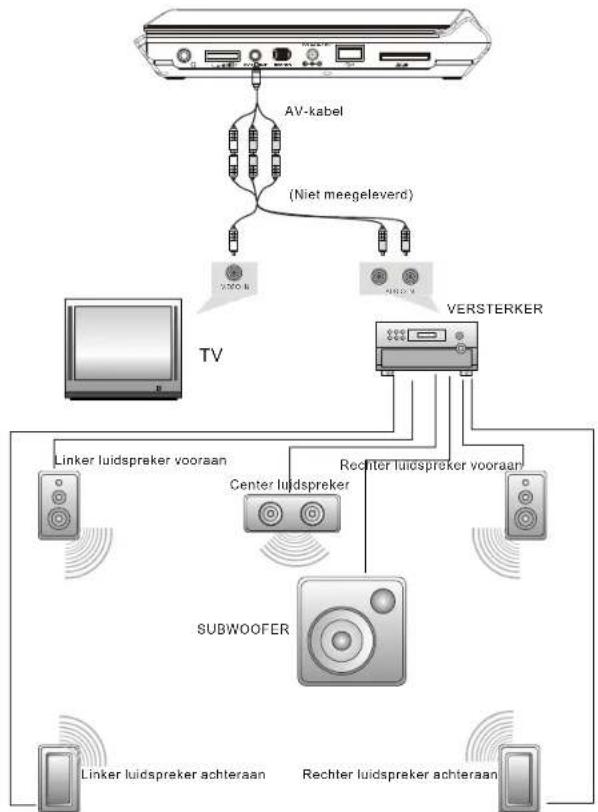

Aansluiting met externe luidsprekers

Opmerking: in het toestel is er een 5.1 kanalen weergave. Dit is wel mogelijk via aansluiting via een versterker.

Aansluiting voor extern AV-signaal

※ Druk op de functietoets om het externe AV-signaal te ontvangen.

※ Gebruik de AV-kabel om het toestel aan de externe AV-bron aan te sluiten.

※ Druk opnieuw op de functietoets om te stoppen.

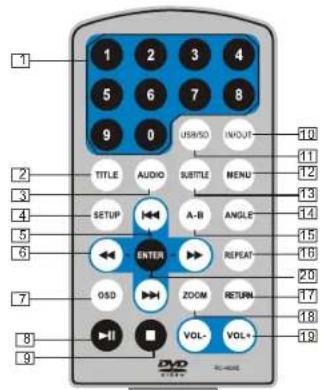

Afstandsbediening

1 2 3 4 5 6 7 8 9 0 USB/SD INPUT TITLE AUDIO SUBTITLE MENU 10 11 12 13 14 15 16 2 3 4 5 6 SETUP A-B ANGLE ENTER REPEAT 29 7 OSD ZOOM RETURN 17 8 9 VOL- VOL+ DVD

1. Numerieke toetsen
2. TITEL (om informatie over de titel af te beelden)
3. AUDIO (om de gesproken taal te kiezen)
4. SETUP (om in het instelmenu te komen)
5. ◀ ◀ (om tijdens de weergave naar het volgende/vorige hoofdstuk te gaan)
   6.◀◀ (om snel voorwaarts/achterwaarts te zoeken aan 2,4,8,16 of 32 maal de normale snelheid
6. OSD (om informatie over de disc af te beelden, zoals verlopen of resterende tijd)
   8.Weergave/pauze
7. Stop. Druk eenmaal om de weergave te stoppen en druk op-om de weergave verder te zetten vanaf het punt waar u gestopt bent. Druk tweemaal om de weergave volledig te stoppen.

10.IN/OUT (om signaal in of uit te voeren).
11.USB/SD (om de bron te kiezen).
12. Menu (om in of uit het menu te gaan).
13. Ondertitels (om de taal van de ondertitels te kiezen).
14. Hoek (om de hoek te kiezen waaronder een scène is opgenomen).
15.A-B (om een bepaald deel tussen punten A en B te herhalen).
16. Herhaling (om een titel, een hoofdstuk of een nummer te herhalen).
17. Return (om terug te gaan naar het hoofdmenu).
18.ZOOM (om op het beeld in of uit te zoomen).
19.VOL +/- (om het volume te regelen).
20.Enter (om te bevestigen).

Gebruik van de afstandsbediening

Plaats de batterij in de afstandbediening zoals hieronder getoond.

Bij gebruik van de afstandsbediening, zorg ervoor dat deze gericht wordt op de ontvanger van het toestel. De afstand mag niet meer dan 3 meter bedragen. Zie tekening rechts.

Opmerking

1. Zorg ervoor dat de afstandsbediening niet valt of in een vochtige plaats gebruikt wordt.
   2.Zorg ervoor dat de infrarood ontvanger van het toestel zich niet in direct zonlicht bevindt.
   3.Vervang de batterij als de afstandsbediening niet goed meer functioneert.

Basisbediening

Weergave van DVD, MP4, SVCD, VCD, CD, MP3

1. Sluit te stroomtoevoer aan.
2. Op het toestel en regel het scherm voor een goede kijkpositie.
3. Schakel het toestel in door de ON/OFF-schakelaar in de ON stand te plaatsen. Het menu van de bron verschijnt op het scherm:

DVD MEDIA

Druk op 🐎 🐎 om in de DVD-modus of Media-modus te gaan en druk op Enter om te bevestigen. Als u Media-modus kiest, zorg er dan voor dat de USB of de SD/MMC kaart is aangesloten.

1. Schuif de OPEN toets naar links om de disklade te openen en plaats een disc met de bedrukte zijde naar boven.
2. Sluit de disklade; het toestel laadt de disc en begint met de weergave.
3. Druk eenmaal op ■ om de weergave te stoppen en druk op▶■ om de weergave verder te zetten vanaf het punt waar u gestopt bent. Druk tweemaal op ■ om de weergave volledig te stoppen.
4. Schakel het toestel uit na het beeindigen van de weergave door de ON/OFF-schakelaar in de OFF stand te plaatsen.

Opmerking: verwijder de USB of de SD/MMC kaart niet tijdens de weergave. Dit kan aanleiding geven tot slechte werking.

Pauze tijdens de weergave

Tijdens de weergave, druk op ▶ om te pauzeren. Druk opnieuw om verder tegaan.

Opmerking:

als het toestel in pauze, stop of 'no disc' is, wordt het toestel na 3minuten beschermd. Druk dan op eender welke toets.

DVD-weergave via het titel of hoofdstuk menu

Bij sommige DVD-discs die een titel en een hoofdstukmenu hebben, druk opMENU om in het menu te komen en gebruik de pijltoetsen om uw keuze temaken. Druk op ENTER om te bevestigen.

Cursor button— ENTER—

Snel voorwaarts en achterwaarts

Bij weergave van DVD, MPEG4, SVCD, VCD en CD kan snel voorwaarts of achterwaarts gezocht worden.
1. Druk op ▶ en het toestel zoekt voorwaarts. Druk verschillende malen om de snelheid van het zoeken te bepalen (x 2,4,8,16 of 32).

Search forward Search backward

1. Druk op← en het toestel zoekt achterwaarts. Druk verschillende malen om de snelheid van het zoeken te bepalen (x 2,4,8,16 of 32).

Herhaling

Bij weergave van DVD, MPEG4, SVCD, VCD en CD kan een hoofdstuk, een titel of de hele disc herhaald worden.
Bij DVD, druk de Repeat toets eenmaal in om een hoofdstuk te herhalen; tweemaal om een titel te herhalen; driemaal of de hele disc te herhalen. Druk opnieuw om de herhaling te stoppen.

Bij CD/VCD druk de Repeat toets verschillende malen om het nummer of de hele disc te herhalen.

Bij MP3, druk op de Repeat toets om de huidige file te herhalen; druk opnieuw om de folder te herhalen en druk een derde maal om de herhaling stop te zetten.

Herhaling van een bepaalde passage

Bij weergave van DVD, MPEG4, SVCD, VCD, MP3 en CD kan een bepaalde passage herhaald worden.

Tijdens de weergave druk op de A-B toets om het beginpunt A te bepalen; druk opnieuw om het eindpunt B te bepalen. Het toestel herhaalt nu de passage tussen de punten A en B.

Druk een derde maal op de A-B toets om de herhaling stop te zetten.

Keuze hoek

Number A-3 Angle

Bij weergave van een DVD die voorzien is met verschillende hoeken, druk op de 'Angle' toets en het volgende verschijnt op het scherm.

Gebruik de numerieke toetsen om de gewenste hoek te kiezen.

Om terug tot normale weergave te komen, druk opnieuw op de 'Angle' toets om tot de standaard hoek te komen.

Opmerking

Deze functie is alleen beschikbaar bij discs die met meerdere hoeken zijn uitgerust.

In en uitzoomen

Bij weergave van DVD, MPEG4, SVCD en VCD kan er op het beeld in en uitgezoomd worden.

Tijdens de weergave, druk op de ZOOM toets. Het beeld wordt vergroot; druk opnieuw en het beeld wordt nog vergroot; druk voor een vierde maal en het beeld wordt uitgezoomd; herhaal totdat er terug een normaal beeld is.

Wanneer het beeld vergroot is kunnen ◀ ◀ ◀ ◀ gebruikt worden om het beeld te verplaatsen.

Weergave van een LPG file

1. Plaats een JPG-disc in de lade en het toestel begint de weergave.
2. Druk op MENU om doorheen de JPG-file te bladeren.
3. Bij weergave van een JPG-file, druk op■ om de beelden als thumbnail weer te geven. Gebruik de pijltoetsen en OK om een beeld te selecteren en te bekijken.
4. Gebruik ▲▼ en OK om een JPG-file uit het menu te kiezen.
5. Om de geslecteerde JPG-file te doorbladeren, gebruik▶ of OK.
6. Om het beeld naar links te roteren, druk op ▶ , om naar rechts te roteren, druk op ▶ .
7. Gebruik ▼ om het beeld horizontaal te draaien, gebruik▲ om het beeld verticaal te draaien.
8. Druk op de OSD-toets om de overgang tussen de beelden uit het volgende te kiezen:
9. van boven naar beneden
10. van beneden naar boven
11. van links naar rechts
12. van rechts naar links
13. van links bovenaan naar rechts onderaan
14. van rechts bovenaan naar links onderaan
15. van links onderaan naar rechts bovenaan
16. van rechts onderaan naar links bovenaan
17. van het horizontale midden naar de zijkanten
18. van het verticale midden naar de zijkanten
19. van boven en beneden naar het midden
20. van links en rechts naar het midden
21. van vier vensters bovenaan naar onderaan
22. van vier vensters links naar rechts
23. van de vier hoeken naar het midden

Weergave MP3 file

1. Plaats een MP3-disc in de lade of steek een USB of een SD kaart in het toestel.
2. Gebruik ▲▼ of OK om een MP3 file te selecteren en druk op► of OK om de weergave te starten.

PCV1 TRACK01 TRACK02 TRACK03 TRACK04 TRACK05

Systeeminstellingen

Druk op de Setup toets en het hoofdmenu wordt afgebeeld. In de algemene instelpagina, gebruik▶ om een item aan te duiden. Druk op OK om in het submenu te gaan. Gebruik▶ om de gewenste instelling te kiezen. Druk op OK om uw selectie te bevestigen. Druk op◀ om te verlaten.

TV display

TV display

Ga in dit menu om het schermformaat te kiezen: Normaal/PS, Normaal LB, Breedbeeld. De standaardinstelling is breedbeeld. Opmerking: ☆Deze functie hangt af van het formaat waarmee de DVD-disc opgenomen werd. ☆Gebruik breedbeeld (18:9) wanneer het toestel wordt aangesloten op een breedbeeld televisie.

TV-type

Gebruik deze optie om te klezen tussen PAL en NTSC. De standaardinstelling is PAL.

Hoekmarkering

Wanneer de disc is uitgerust met beelden die onder verschillende hoeken zijn opgenomen verschijnt er een symbool van een camera op het scherm. Kies 'OFF' om het symbool niet meer weer te geven.

OSD-taal

Met deze optie kan de gebruiker de taal van het OSD-scherm bepalen: Engels, Frans. Duits of Italiaans. De standaardinstelling is Engels.

	Screen saverSelecteer 'ON' om de screen saver te activeren.Een bewegend DVD symbol verschijnt op hotscherm wanneer het toestel gestopt wordt ofwanneer de pauzefunctie verschillende minutenduurt. Deze functie dient om te vermijden dat hetLCD-scherm beschadigd zou worden door eenstatisch beeld.Kies 'OFF' om deze functie uit te schakolen.
	Laatste gehuugenDit heeft alleen functie bij de AV in/uit operatie.

Video instelpagina

	In deze optie kan de gebruiker de beeldkwaliteit van de video-uitgang instellen. De volgende items kunnen ingesteld worden: helderheid, contrast, kleur en saturatie.Voor al deze items is de standaardinstelling 00.
	In deze optie kan de gebruiker de beeldkwaliteit van het scherm instellen. De volgende items kunnen ingesteld worden: helderheid, contrast, kleur en saturatie.Voor al deze items is de standaardinstelling 00.

Paswoord instelpagina

Password Setup PagePasswordCo To Password Setup Page

In deze optie kan het paswoord (vier cijfers) ingesteld worden. Een paswoord is nodig om de ouderlijke controle te kunnen instellen. Met deze functie kunt u het paswoord wijzigen. Het standaard paswoord is 8868.

Voorkeurinstellingen

	AudioMet deze optie kan de gebruiker de gewenste gesproken taal instellen van de DVD. De standaardinstelling is Engels.Opmerking:☆ De keuzemogelijkheid hangt af van de inhoud van de DVD.☆ De gebruiker kan de taal ook kiezen tijdens de weergave door op Audio te drukken.
	OndertitelsIn de optie kan de gebruiker de taal van de ondertitels kiezen.☆ De keuzemogelijkheid hangt af van de inhoud van de DVD.☆ De gebruiker kan de taal ook kiezen tijdens de weergave door op Subtitle te drukken.
	Disc menuIn deze optie kan de taal van het disc menu gekozen worden.
	Ouderlijke controleDVD discs zijn uitgerust met een ouderlijke controle in functie van de inhoud. De manier waarop de ouderlijke controle kan ingesteld worden varieert van disc tot disc. Indien de disc de mogelijkheid biedt kunnen bijvoorbeeld gewalddadige scènes vorvangen of goblokkoerd worden. Gebruik de numerleke toetsen van de afstandsbediening om het paswoord in te brengen. Druk op OK om terug naar het vorig menu te gaan.De standaardinstelling is ADULT (Volwassenen).
	Default (standaard)Selecteer deze optie en druk op OK om alle instellingen terug op de fabriekswaarden te brengen

Specifications

Geschikt voor: DVD+R+RW, DVD-R/RW, Xvid, CD-DA, CD-R/RW, MP3, JPEG, VCD2.0

Systeem: PAL/NTSC

Schermgrootte : 9 "

Beeldresolutie: 640 x 234 (RGB)

Video-uitgang: 1Vp-p/75 Ohm, ongebalanceerd

Audio-uitgang: 1.7 Vrms/10 kOhm

S/R verhouding: beter dan 80 dB

Dynamisch bereik: beter dan 85 dB

USB: ondersteunt USB 1.1

Laser: halfgeleider laser, golflengte: 650/795 nm

Voeding: 9-12 V DC

Verbruik: 10 W

Gebruikstemperatuur: 0-40°C

Gewicht: 0.79 kg

Afmetingen (b x d x h): 233 x 170 x 36 mm

Batterijtype: LiPolymeer

Opmerking:

1. De kwaliteit en de snelheid van de weergave van JPEG foto's hangt af van de resolutie en de compressieverhouding van de foto's. Sommige JPEG foto's kunnen niet weergegeven worden wegens de kwaliteit van de disc en de formaten.

2. Sommige DVD+R+RW, DVD-R/RW en CD-R/RW disc kunnen niet weergegeven worden wegens de kwaliteit of de omstandigheden waarmee Ze gebrand zijn.

Gebruik van de heroplaadbare batterij

Dit toestel gebruikt een LiPolymeer batterij met een lange levensduur. De batterij heeft geen geheugeneffect en kan op eender welk moment herladen worden, zelfs al is de batterij slecht gedeeltelijk ontladen. Zes uur volstaan voor het volledig opladen en geeft dan een speelduur van twee uur.

Voorzichtigheid bij het herladen van de batterij

De batterij kan alleen geladen worden wanneer het toestel in 'OFF' staat en de voeding aangesloten is. Tijdens het laden brandt een rood lampje, dat geel wordt zodra de batterij volledig is opgeladen.

Gebruik en onderhoud van de heroplaadbare batterij

1. De gebruikstemperatuur is 0° - 40° C.
2. Verwijder de AC/DC adapter wanneer het toestel niet gebruikt wordt.
3. Tijdens het gebruik wordt het toestel warm, wat normaal is. Vermijdt evenwel te lange speelduur.
4. Vermijd dat er zaken op het toestel kunnen vallen en gebruik het niet in vochtige en te warme omgeving.

In geval van problemen

PROBLEEM	OPLOSSING
Geen geluid of vervormd geluid	Controleer of het loestel goed is aangesloten. Controleer of alle kabels op de juiste punten zijn aangesloten.
Kan niet snel doorheen een film gaan	U kan niet snel gaan doorheen de opening en verwittigingen bij het begin van een film omdat dit verboden is.
Het symbool ☉ verschijnt op het scherm	De gevraagde functie kan niet uitgevoerd worden omdat:1. De software het niet toelaat.2. De disc de gevraagde functie niet ondersteunt.3. De functie op het ogenblik niet beschikbaar is. U heeft een nummer ingevoegd dat niet bestaat.
Beeld is vervormd	De disc kan beschadigd zijn. Probeer een andere disc. Vervorming tijdens versneld voorwaarts of achterwaarts zoeken is normaal.
Geen voorwaarts of achterwaarts scannen	Sommige discs laten deze functie niet toe.U kan niet snel gaan doorheen de opening en verwittigingen bij het begin van een film omdat dit verboden is.

Indien u op een gegeven ogenblik van het toestel wil ontdoen, noteer dan dat afval van elektrische toestellen niet samen met huishoudelijke afval gevoegd mag worden. Recyclage is aanbevolen. Consulteer de plaatselijke autoriteiten of uw dealer. (Richtlijn betreffende de Afval van Elektrische en Elektronische Apparatuur).

Wegens constante verbeteringen, wordt er geen voorafgaande verwittiging gegeven bij wijzigingen aan de eigenschappen en de specificaties.

Sommaire

iving een 3 ation

Basic Operation
