MODE D'EMPLOI Pilot2 Insonorisé ROBLIN

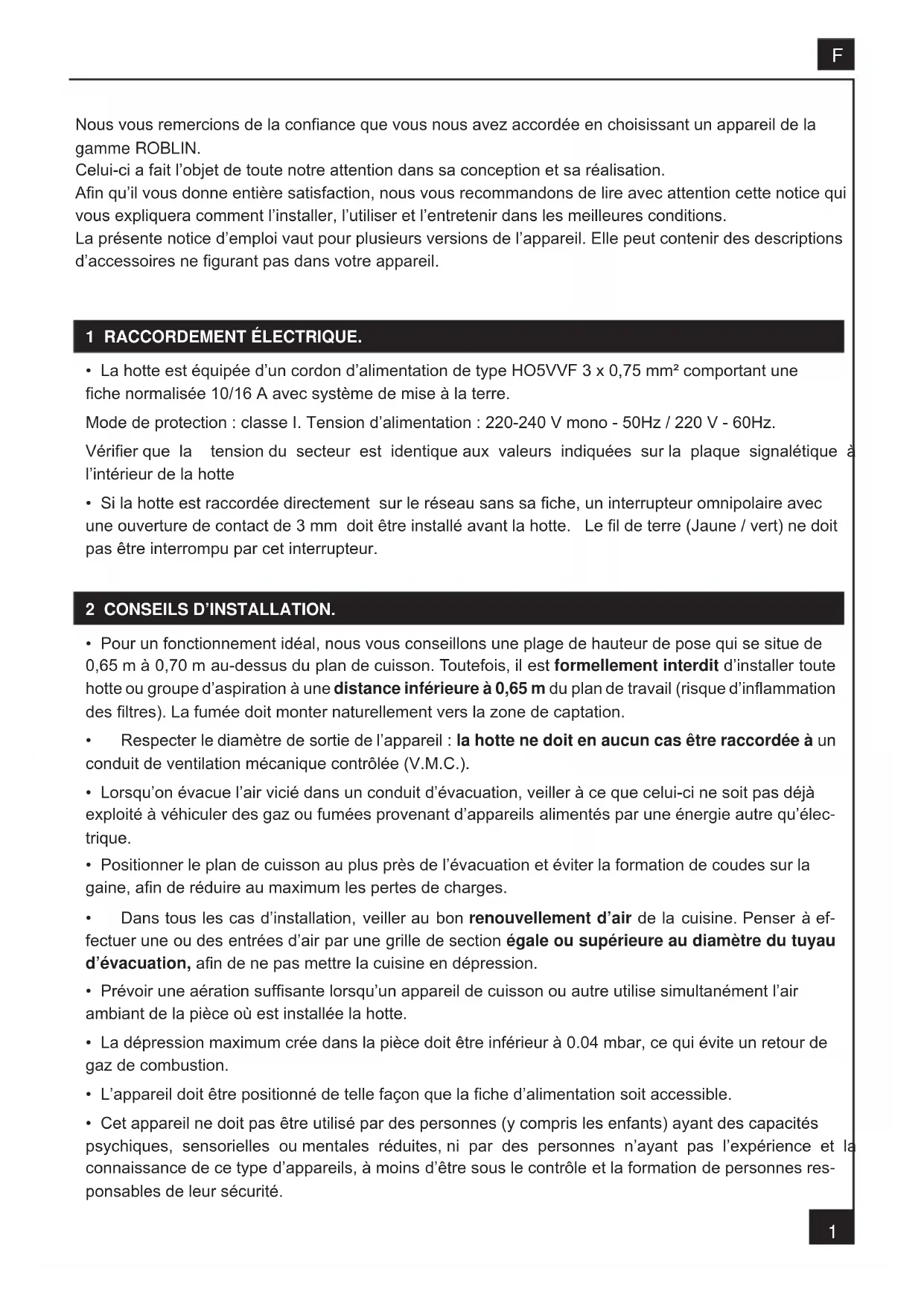

Mode d’emploi et installation

F Nous vous remercions de la conance que vous nous avez accordée en choisissant un appareil de la

Celui-ci a fait l’objet de toute notre attention dans sa conception et sa réalisation.

An qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui

vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions.

La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions

d’accessoires ne gurant pas dans votre appareil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d’un cordon d’alimentation de type HO5VVF 3 x 0,75 mm² comportant une

che normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe I. Tension d’alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à

l’intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa che, un interrupteur omnipolaire avec

une ouverture de contact de 3 mm doit être installé avant la hotte. Le l de terre (Jaune / vert) ne doit

pas être interrompu par cet interrupteur.

2 CONSEILS D’INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de

0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d’installer toute

hotte ou groupe d’aspiration à une distance inférieure à 0,65 m du plan de travail (risque d’inammation

des ltres). La fumée doit monter naturellement vers la zone de captation.

• Respecter le diamètre de sortie de l’appareil : la hotte ne doit en aucun cas être raccordée à un

conduit de ventilation mécanique contrôlée (V.M.C.).

• Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà

exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’élec-

• Positionner le plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la

gaine, an de réduire au maximum les pertes de charges.

• Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à ef-

fectuer une ou des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau

d’évacuation, an de ne pas mettre la cuisine en dépression.

• Prévoir une aération sufsante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air

ambiant de la pièce où est installée la hotte.

• La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de

• L’appareil doit être positionné de telle façon que la che d’alimentation soit accessible.

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités

psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la

connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes res-

ponsables de leur sécurité.2

F Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

3 POSE DE L’APPAREIL.

Montage et raccordement doivent être réalisés par un installateur* qualié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et

tout recours en cas d’accident.

Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près

des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

cas d’accrochage défectueux dû au perçage et chevillage.

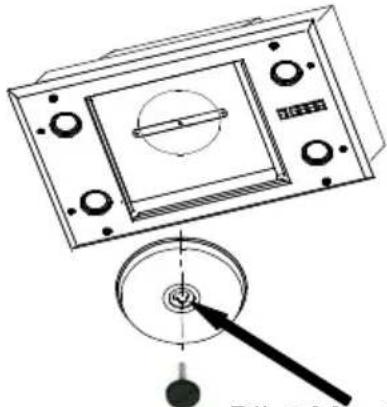

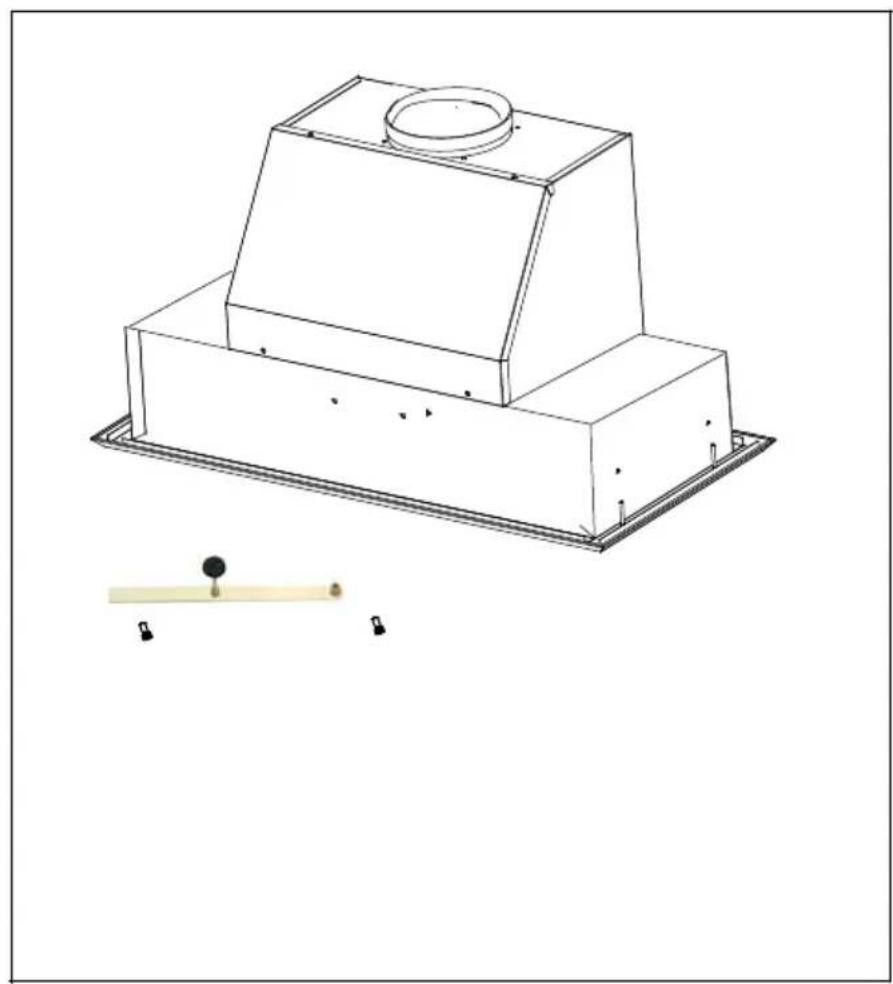

Le groupe d’aspiration s’encastre dans le plancher de la hotte (épaisseur: 12 à 22 mm). (Fig 1)

Raccorder la che électrique, mettre en place la tuyauterie d’évacuation.Enclipser l’appareil dans la dé-

coupe; les 4 clips de xation réglables permettent par leur élasticité une pose très rapide sans démon-

tage compliqué préalable. Resserrer les vis si nécessaire.

L’air ltré est evacué dans la pièce à travers une ouverture placée sur la partie supérieure du meuble

oude la hotte (Fig. 2).Ajoutez le ltre à charbon actif à l ’intérieur du corps du groupe (Fig 3).

Touche . : vitesse 1

5 CONSEILS D’UTILISATION.

• Pour obtenir une efcacité maximum d’absorption des fumées ou des vapeurs, faire fonctionner

l’appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée

pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et

friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.

• IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L’APPAREIL Ne laissez jamais de ammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l’huile surchauffée pouvant s’enammer.

Déconnecter le câble d’alimentation pour toute intervention électrique.

L’appareil a été conçu pour faciliter au maximum les opérations d’entretien, synonyme de bon fonction-

nement et rendement de l’appareil dans le temps.

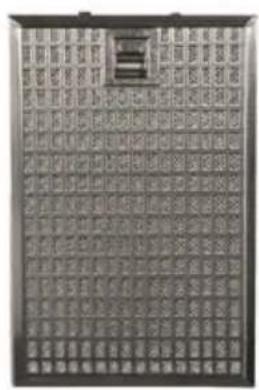

• Nettoyage des ltres métalliques.3

F Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces ltres à la main (avec un déter-

gent liquide à l’eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement

humide. N’utilisez jamais d’éponges ou de chiffons trempés

N’introduisez aucun objet, ni les mains dans l’ouverture servant à l’évacuation de l’air

• Conduit d’évacuation.

Vérier tous les 6 mois le bon écoulement de l’air vicié.

Observer les prescriptions réglementaires locales concernant l’évacuation de l’air vicié.

Avant toute intervention sur l’appareil, mettre l’interrupteur d’allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÈS-VENTE.

• En cas d’anomalie de fonctionnement, prévenez votre installateur qui devra vérier l’appareil et son

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé

que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l’appareil.

• Exigez toujours l’utilisation de pièces de rechange d’origine. La non observation de cette prescription

peut compromettre la sécurité de l’appareil.

• Lors de la commande de pièces détachées, rappeler le numéro de l’appareil inscrit sur la plaque

signalétique située à l’intérieur de la hotte.

• Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

- L’éclairage : lampes incandescentes, halogènes ...

Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la

sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique

et 93/68 relative au marquage CE.

d’une poubelle à roue barrée est attaché à un produit, cela signie que le

produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec

des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez

agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels.

Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre

l’environnement et la santé humaine.4
